Методика поверки «ГСИ. ОСЦИЛЛОГРАФЫ ЦИФРОВЫЕ EDUX1002A, EDUX1002G, DSOX1102A DSOX1102G» (МП 206.1-038-2017)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

МП 206.1-038-2017 г. Москва 2017

Настоящая методика устанавливает методы и средства первичной и периодических поверок осциллографов цифровых EDUX1002A, EDUX1002G, DSOX1102A, DSOX1102G, изготавливаемых фирмой «Keysight Technologies (Chengdu) Со., Ltd.», Китай.

Осциллографы цифровые EDUX1002A, EDUX1002G, DSOX1102А, DSOX1 102G (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.

Межповерочный интервал - 2 года.

Допускается проведение первичной поверки приборов при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка приборов в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1   При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ. изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (25±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

• •     напряжение питания переменного тока (220,0±2,2) В;

• •     частота (50,0±0,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1 Метрологические характеристики, подлежащие определению

Таблица 4 - Метрологические характеристики

• 7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, ЖК-дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3    Опробование

При опробовании проверяется работоспособность ЖК-дисплея, диапазон перемещения линии развертки по вертикали, работа органов управления каналов вертикального и горизонтального отклонения, схемы синхронизации.

Опробование проводить в следующем порядке:

• 1. Проведение Самодиагностики. Нажать кнопку Utility -> Сервис -> Запуск диагностики. Прибор признается годным, если на экране появляется сообщение «Диагностика прошла успешно».

• 2. Проведение Диагностики передней панели. Нажать кнопку Utility -> Сервис -> Запуск Диагностики Передней панели. Прибор признается годным, если все кнопки и цвета соответвуют РЭ и на экране появляется сообщение «Диагностика прошла успешно».

• 3. Проведение Самокалибровки. Необходимо предварительно отключить защиту калибровочных коэффициентов в меню Параметры. Далее нажать кнопу Utility -> Сервис -> Калибровка. Прибор признается годным, если на экране появляется сообщение «Калибровка прошла успешно».

Результаты поверки считаются удовлетворительными, если все вышеперечисленные операции прошли успешно. Осциллографы не прошедшие опробование бракуют и направляют в ремонт.

Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения проводить в следующем порядке:

• 1. Нажать кнопку «Utility» на панели управления.

• 2. Выбрать последовательно пункты меню «Сервис» и «Об осциллографе».

• 3. В открывшемся окне зафиксировать номер версии встроенного ПО. Он должен быть не ниже указанного в таблице 5.

Таблица 5 - Характеристики программного обеспечения (ПО)

При невыполнении этих требований поверка прекращается и прибор бракуется.

• 7.4 Определение пределов допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе

Определение пределов допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе проводить методом прямого измерения поверяемым прибором амплитуды сигнала, воспроизводимого эталонной мерой - калибратором универсальным Fluke 9100 в следующей последовательности:

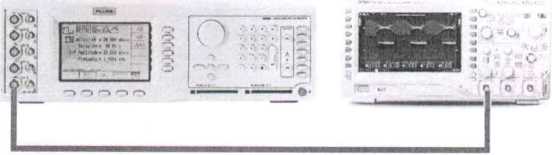

• I. Собрать схему поверки, приведенную на рис. 1.



Рис. 1

• 2. Выполнить следующие установки осциллографа:

• - провести сбор настроек, нажав [Save/Recall]>Default/Erase>Factory Default;

• - установить коэффициент развертки 10 мс/дел;

• - установить коэффициент отклонения 5 В/дел;

• - установить положение линии развертки по вертикали на уровне 0,5 деления от нижней части экрана;

• - нажать клавишу [Acquire];

• - нажать клавишу AsqMode и выбрать пункт Averaging;

• - нажать клавишу #Avgs и установить значение «64»;

• - нажать клавишу [Meas];

• - нажать клавишу Source, и вращая поворотную ручку ^3 выбрать канал 1;

• - нажать клавишу Туре и вращая поворотную ручку О выбрать Average - Full Screen, затем нажать Add Measurement.

При этом на экране будет индицироваться текущее значение напряжения.

• 3. Перевести калибратор Fluke 9100 в режим воспроизведения напряжения постоянного тока положительной полярности.

• 4. Подавая напряжение с калибратора на вход канала 1 осциллографа и устанавливая соответствующие значения коэффициента отклонения осциллографа согласно таблицы 6 провести измерения.

• 5. Провести измерения по п.п. 1 — 4 для остальных каналов осциллографа. При этом неиспользуемые каналы должны быть отключены.

• 6. Провести измерения по п.п. 1 - 5 для напряжения постоянного тока отрицательной полярности.

• 7. Определить абсолютную погрешность коэффициентов отклонения на постоянном токе по формуле:

AU = Ux-U₀;                (1)

где Ux - значение амплитуды, измеренное поверяемым осциллографом. В;

Uo - значение амплитуды, установленное на калибраторе, В.

Результаты поверки считаются удовлетворительными, если во всех поверяемых точках погрешность измерения соответствует требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 6

Примечание: при малых коэффициентах отклонения 500 мкВ/дел - 5 мВ/дел на результат измерений может оказывать большое влияние шум. В этом случае необходимо использовать блокирующий конденсатор, который шунтирует шум. Например, типа Keysight 11742А. Схема подключения конденсатора приведена на рисунке 2.

Блокирующий конденсатор

Коротко замыкают ая заглушка

\

Ко входу осциллографа

Рис. 2

• 7.5 Определение ширины полосы пропускания

Определение ширины полосы пропускания осциллографа проводить методом прямого измерения поверяемым прибором частоты испытательного сигнала, воспроизводимого эталонной мерой - калибратором осциллографов Fluke 9500В в следующей последовательности:

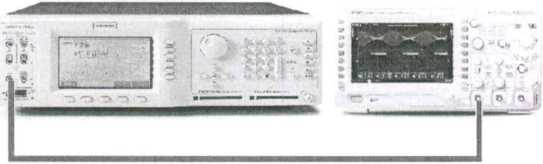

• 1. Собрать схему поверки, приведенную на рис. 3.



Рис. 3

• 2. Выполнить следующие установки осциллографа: - нажать клавишу [Default Setup];

• - установить для канала 1 связь по постоянному току (DC);

• - нажать клавишу [Acquire];

• - нажать клавишу AsqMode и выбрать пункт Averaging;

• - нажать клавишу #Avgs и установить значение «8»;

• - нажать клавишу [Meas];

• - нажать клавишу Clear Meas, а затем Clear АП;

• - нажать клавишу Туре и вращая поворотную ручку выбрать AC RMS - Full Screen [Std Deviation], затем нажать Add Measurement.

При этом на экране будет индицироваться текущее значение напряжения.

• 3. Установить коэффициент отклонения осциллографа 20 мВ/дел, коэффициент развертки 100 мкс/дел.

• 4. Установить на выходе калибратора Fluke 9500В синусоидальный сигнал частотой 1 МГц и размахом 120 мВ, размах сигнала - 6 делений.

• 5. Подать сигнал с калибратора на вход канала 1 осциллографа.

• 6. Установить на выходе калибратора Fluke 9500В сигнал с частотой, соответствующей верхней граничной частоте полосы пропускания поверяемого осциллографа.

• 7. Установить на осциллографе величину коэффициента развертки 10 нс/дел.

• 8. Измерить по экрану осциллографа величину размаха сигнала генератора на указанной в п.

6 частоте.

• 9. Провести измерения по п.п. 1 - 8 для остальных каналов осциллографа.

Результаты поверки считаются удовлетворительными, если размах сигнала на указанных частотах не менее 84 мВ.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.6 Определение пределов допускаемой относительной погрешности по частоте внутреннего опорного генератора

Определение пределов допускаемой относительной погрешности по частоте внутреннего опорного генератора поверяемого осциллографа проводить в следующей последовательности:

• 1. Собрать схему поверки, приведенную на рис. 3.

• 2. Установить на выходе калибратора Fluke 9500В синусоидальный сигнал частотой 10 МГц и размахом 1 В.

• 3. Подать сигнал на вход канала 1 осциллографа.

• 4. На осциллографе установить:

• A) Автоматическую шкалу (AutoScale).

Б) Коэффициент отклонения 200 мВ/дел.

• B) Коэффициент развертки 5 нс/дел.

Результат приведен на рис. 4.

Г) Плавно вращая ручку уровня запуска установить изображение сигнала на экране осциллографа ровно на пересечении горизонтальных и вертикальных линий шкалы. Д) Убедиться, что смещение по горизонтали установлено в 0,0 с.

• 5. Провести следующие измерения:

• A) Установить на осциллографе коэффициент развертки 1 мс/дел.

Результат приведен на рис. 5.

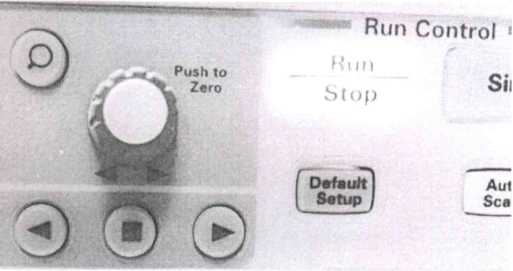

Б) Вращать ручку смещения по горизонтали (См. рис. 6) до значения 1 мс.

• B) Снова установить на осциллографе коэффициент развертки 5 нс/дел.

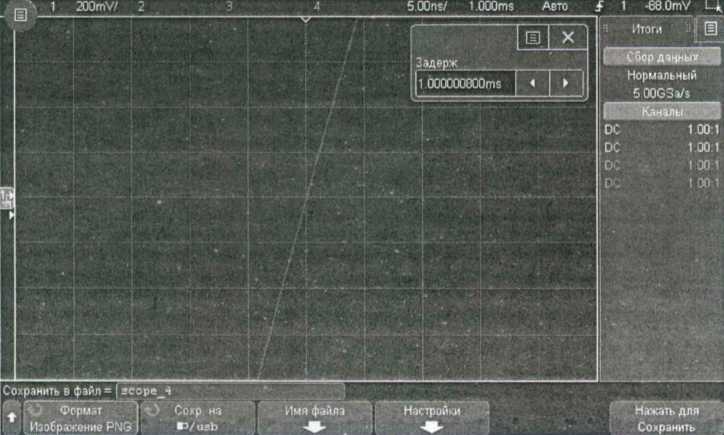

Г) Измерить число наносекунд от центра пересечения основной шкалы до сигнала в окне «Задержка». Каждая наносекунда соответствует погрешности опорного генератора осциллографа в 1 ppm.

Результат приведен на рис. 7.

Результаты поверки считаются удовлетворительными, если погрешность опорного генератора осциллографа не превышает 50 ppm.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

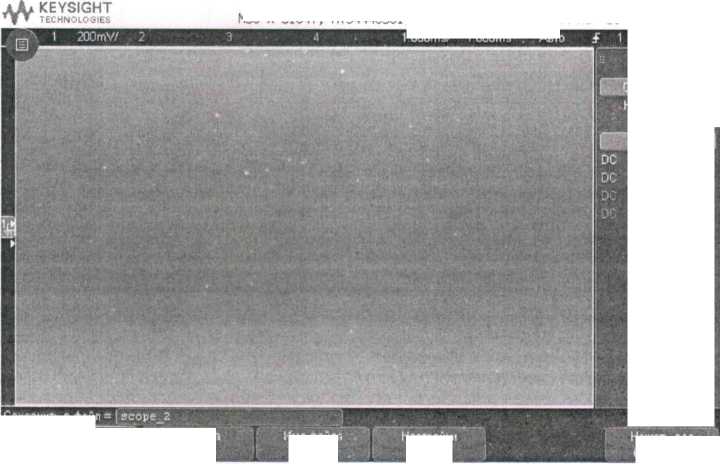

KEYSIGHT IKHNvlMniS

MSO-X 3104Т, MY5444O361, 04.05.2015021002: Mon Mar 30 20:36:13 2015

Рис. 4

-88 OmV

Итоги

MSO-X 3104Т, MY54440361, 04.05.2015021002: Mon Маг 30 20:36:47 2015

1 000ms/  1 000ms . Авто

Имя факла

Настройки

^! «О Сохр на

■э/usb

Рис. 5

Рис. 6

Лп* technologies__________________MSO-X 3104Т, НГ54440361, 04.05.2015021002: Mon Mar 30 20:37:50 2015

Рис. 7

• 7.7 Определение минимального уровня входного сигнала внутренней и внешней синхронизации

Определение минимального уровня входного сигнала внутренней и внешней синхронизации (чувствительности схемы синхронизации) проводить методом прямых измерений амплитуды сигнала, подаваемого на вход (вход для внешней синхронизации) осциллографа.

Определение минимального уровня входного сигнала внутренней синхронизации проводить с помощью калибратора Fluke 9500В в следующей последовательности:

• 1. Собрать схему поверки, приведенную на рис. 2.

• 2. Выполнить следующие установки осциллографа:

• - нажать клавишу [Default Setup];

• - нажать клавишу [Mode/Coupling], затем нажать Mode и выбрать Normal.

• 3. Установить на выходе калибратора Fluke 9500В сигнал с частотой, соответствующей верхней граничной частоте полосы пропускания поверяемого осциллографа и размахом 10 мВ.

• 4. Нажать на осциллографе клавишу [AutoScale].

• 5. Установить коэффициент отклонения осциллографа 5 мВ/дел, коэффициент развертки 10 нс/дел.

• 6. Подать сигнал с выхода калибратора на вход канала 1 осциллографа.

• 7. Уменьшить выходной сигнал калибратора до уровня 3.8 мВ (5 мВ). Сигнал должен наблюдаться стабильно и четко.

• 8. Провести измерения по п.п. 1 - 7 для остальных каналов осциллографа. При этом неиспользуемые каналы должны быть отключены.

Результаты поверки считаются удовлетворительными, если значения минимального уровня сигнала внутренней синхронизации соответствуют требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Определение минимального уровня входного сигнала внешней синхронизации проводить с помощью калибратора Fluke 9500В в следующей последовательности:

а) В диапазоне частот от 0 до 10 МГц

• 1. Соединить выход калибратора с входом внешней синхронизации осциллографа «ЕХТ TRIG IN».

• 2. Выполнить следующие установки осциллографа:

• - нажать клавишу [Default Setup];

• - нажать клавишу [Mode/Coupling], затем нажать Mode и выбрать Normal.

• 3. Нажать клавишу [Trigger], затем нажать Source и выбрать источник синхронизации External.

• 4. Установить на выходе калибратора Fluke 9500В сигнал с частотой 10 МГц и размахом 250 мВ.

• 5. Подать сигнал с выхода калибратора на вход внешней синхронизации «ЕХТ TRIG IN» поверяемого осциллографа.

• 6. Наблюдать в верхней части экрана отсутствие свечения индикатора синхронизации (Trig'd indicator). Если индикатор светится - синхронизация отсутствует.

б) В диапазоне частот от 10 до 50 (70 или 100) МГц

• 1. Соединить выход калибратора с входом внешней синхронизации осциллографа «ЕХТ TRIG IN».

• 2. Выполнить следующие установки осциллографа:

• - нажать клавишу [Default Setup];

• - нажать клавишу [Mode/Coupling], затем нажать Mode и выбрать Normal.

• 3. Нажать клавишу [Trigger], затем нажать Source и выбрать источник синхронизации External.

• 4. Установить на выходе калибратора Fluke 9500В сигнал с частотой 50 (70 или 100) МГц и размахом 500 мВ.

• 5. Подать сигнал с выхода калибратора на вход внешней синхронизации «ЕХТ TRIG IN» поверяемого осциллографа.

• 6. Наблюдать в верхней части экрана отсутствие свечения индикатора синхронизации (Trig'd indicator). Если индикатор светится - синхронизация отсутствует.

Результаты поверки считаются удовлетворительными, если значения минимального уровня сигнала внешней синхронизации соответствуют требованиям п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

При положительных результатах поверки на лицевую панель корпуса прибора наносится знак поверки в виде наклейки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей

поверки гасится, свидетельство о поверке аннулируется непригодности.

С.Ю. Рогожин

А.Ю. Терещенко

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

Заместитель начальника отдела 206.

ФГУП «ВНИИМС»
