Методика поверки «ИСТОЧНИКИ ПИТАНИЯ ИМ-400 » (МП 64268-16 )

УТВЕРЖДАЮ

Содержание

ВВЕДЕНИЕ

• 1 Общие требования

• 2 Операции поверки

• 3 Средства поверки......................................

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Порядок проведения поверки

  • 8.1 Метрологические характеристики, подлежащие определению

  • 8.2 Внешний осмотр

  • 8.3 Опробование

  • 8.4 Проверка электрического сопротивления защитного заземления,

электрической прочности изоляции и сопротивления изоляции цепей сетевого питания

• 8.5 Определение метрологических характеристик изделия

• 8.6 Проверка контрольной суммы исполняемого кода (цифрового

идентификатора ПО)

• 9 Обработка результатов измерений

• 10 Оформление результатов поверки

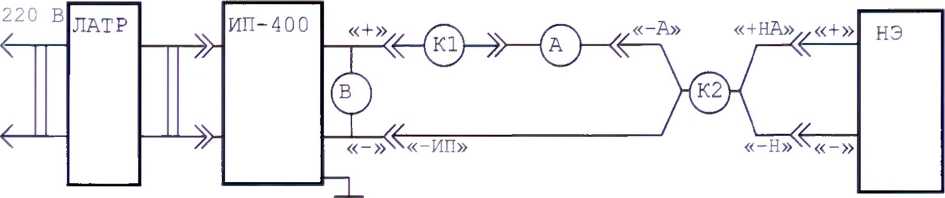

Приложение А (обязательное) Схема рабочего места

Приложение Б (обязательное) Порядок включения и выключения

ВВЕДЕНИЕ

Настоящая методика распространяется на источники питания постоянного тока ИП-400 (далее - ИП) и устанавливает методы и средства их первичной и периодических поверок.

Источники питания постоянного тока ИП-400 предназначены для воспроизведения напряжения и силы постоянного тока.

Межповерочный интервал 1 год.

• 1 Общие требования

  • 1.1 Поверка ИП должна производиться метрологической службой, аккредитованной в установленном порядке на проведение данных работ.

  • 1.2 При самостоятельной поставке ИП поверка должна производиться не реже одного раза в два года, а также после хранения, продолжавшегося более 6 месяцев.

  • 1.3 При поставке ИП в составе другого изделия порядок поверки ИП может определяться руководством по эксплуатации изделия, в составе которого ИП поставляется.

  • 1.4 При поверке должны использоваться поверенные метрологической службой в установленном порядке средства измерения и контроля, имеющие действующие свидетельства о поверке.

  • 1.5 Все вводимые в ПЭВМ значения величин должны быть представлены в основных единицах международной системы единиц физических величин СИ в формате с плавающей точкой.

  • 1.6 При вводе нецелых чисел разделителем целой и дробной частей числа является символ «.» (точка).

  • 1.7 Разделителем мантиссы и порядка является символ (буква) «Е», либо символ (буква) «е» латинского либо русского шрифтов.

  • 1.8 При включении и выключении ИП руководствоваться указаниями приложения Б.

  • 1.9 Допускается не выключать ИП по окончании выполнения очередного пункта поверки, если сразу же вслед за ним начинается выполнение следующего пункта поверки.

  • 1.10 О результатах поверки должна быть сделана запись в паспорте ИП.

• 2 Операции поверки

• 2.1.1 При проведении поверки должны выполняться операции, указанные в таблице 2.1.

Таблица 2.1 - Операции поверки

• 3 Средства поверки

  • 3.1 При проведении поверки должны применяться средства поверки указанные в таблице 3.1.

  • 3.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 3.3 Все средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (знаки поверки).

Таблица 3.1 - Средства поверки

• 4 Требования к квалификации поверителей

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей.

• 5 Требования безопасности

• 5.1.1 К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

• 5.1.2 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на ИП и в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 6 Услоеия поверки

• 6.1.1 При проведении поверки должны быть условия:

  соблюдены следующие

  20 ± 5;

  65 ± 15;

  100 ± 4 (750 ± 30);

  220 ± 22;

  от 49 до 51.

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• - напряжение питающей сети, В

• - частота питающей сети, Гц

• 7 Подготовка к поверке

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1 Проверены документы, подтверждающие электрическую безопасность.

• 2 Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3 Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 4  ИП подготовлен к поверке:

• - выдержать ИП в условиях, указанных в разделе 6, в течение не менее 2 ч;

• - собрать схему поверки в соответствии с проводимой операцией.

• 8 Порядок проведения поверки

  • 8.1 Метрологические характеристики, подлежащие определению

Определению подлежат характеристики, перечисленные в таблице 8.1.

Таблица 8.1

• 8.2 Внешний осмотр

  • 8.2.1 При внешнем осмотре проверить:

• 1) комплектность ИП на соответствие паспорту ФТКС.436237.003ПС;

• 2) наличие товарного знака фирмы-изготовителя и заводского номера;

• 3) все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• 4) не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

• 5) все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый ИП бракуется и подлежит ремонту.

• 8.3 Опробование

  • 8.3.1 Включить питание ИП, установив переключатель «POWER» на его передней панели в положение «I»; дождаться окончания самоконтроля. Результаты опробования считать положительными, если по окончании самоконтроля ИП не зажегся красный индикатор «OVR».

• 8.4 Проверка электрического сопротивления защитного заземления, электрической прочности изоляции и сопротивления изоляции цепей сетевого питания

  • 8.4.1 Проверку электрического сопротивления защитного заземления выполнять в следующем порядке:

• 1) подготовить установку для проверки параметров электрической безопасности GPT-79804 (далее - пробойная установка), установить режим измерений сопротивления заземления большим током (4 А) в диапазоне до 0,1 Ом;

• 2) выключить ИП, отсоединить кабель сетевого питания от сети;

• 3) измерить пробойной установкой сопротивление цепи между клеммой заземления ИП и любой металлической частью корпуса ИП.

Результат проверки считать положительным, если измеренное значение сопротивления заземления не превышает 0,1 Ом.

• 8.4.2 Проверку электрической прочности изоляции цепей сетевого питания выполнять в следующем порядке:

• 4) подготовить установку для проверки параметров электрической безопасности GPT-79804 (далее - пробойная установка);

• 5) выключить ИП, если он не был выключен;

• 6) отсоединить кабель сетевого питания ИП от сети питания и от ИП;

• 7) общий (соединенный с корпусом) выход пробойной установки соединить с контактом цепи защитного заземления кабеля;

• 8) высоковольтный выход пробойной установки соединить с первым контактом вилки, соединяемым с сетью питания;

• 9) в соответствии с эксплуатационными документами на пробойную установку, установить следующий режим проверки электрической прочности изоляции:

• -  испытательное напряжение 1500 В переменного тока;

• -  время нарастания испытательного напряжения до установившегося значения 10 с;

• -  время выдержки в установившемся состоянии 1 мин;

• -  минимальный ток измерения 0 мА;

• - максимальный ток измерения 10 мА;

• 10) подать испытательное напряжение на проверяемую цепь Вход-Корпус, выдержать в течение одной минуты, зарегистрировать результат;

• 11) высоковольтный выход пробойной установки отсоединить от первого контакта вилки и соединить его со вторым контактом вилки, соединяемым с сетью питания;

• 12) повторить действие 7);

• 13) повторить действия 6) - 9) для цепи Вход-Выход;

• 14) повторить действия 6) - 9) для цепи Выход-Корпус при значении испытательного напряжения 500 В;

• 15) отсоединить выходы пробойной установки от контактов вилки кабеля сетевого питания;

• 16) подсоединить кабель сетевого питания к ИП, а затем к сети питания .

Результат испытания считать положительным, если при проведении проверки не произошло пробоя электрической изоляции.

• 8.4.3 Проверку сопротивления изоляции цепей сетевого питания выполнять в следующем порядке:

• 1) подготовить установку для проверки параметров электрической безопасности GPT-79804 (далее - пробойная установка), установить ее в режим измерений сопротивления изоляции с напряжением 500 В в диапазоне до 30 МОм;

• 2) выключить ИП, если он не был выключен;

• 3) отсоединить кабель сетевого питания ИП от сети питания и от ИП;

• 4) измерить с помощью пробойной установки сопротивление изоляции отключенного кабеля ИП;

• 5) измерить сопротивление изоляции между контактом цепи защитного заземления кабеля и первым контактом вилки сетевого питания ИП;

• 6) измерить сопротивление изоляции между контактом цепи защитного заземления кабеля и вторым контактом вилки сетевого питания ИП;

• 7) отсоединить выходы пробойной установки от контактов вилки ИП, выключить пробойную установку;

• 8) подсоединить кабель сетевого питания к ИП, а затем к сети питания.

Результат испытания считать положительным, если измеренные значения сопротивления изоляции имеют величину не менее 20 МОм.

• 8.5 Определение метрологических характеристик

  • 8.5.1 Определение диапазона и абсолютной погрешности воспроизведения выходного напряжения постоянного тока

    • 8.5.1.1 Определение диапазона и абсолютной погрешности воспроизведения напряжения постоянного тока провести методом прямых измерений напряжения, воспроизводимого ИП, вольтметром универсальным GDM-78261 при отсутствии нагрузки.

    • 8.5.1.2 Определение абсолютной погрешности воспроизведения напряжения постоянного тока ИП проводить в точках 0,1; 1; 10; 20; 30; 40 В.

    • 8.5.1.3 Определение абсолютной погрешности воспроизведения выходного напряжения постоянного тока проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

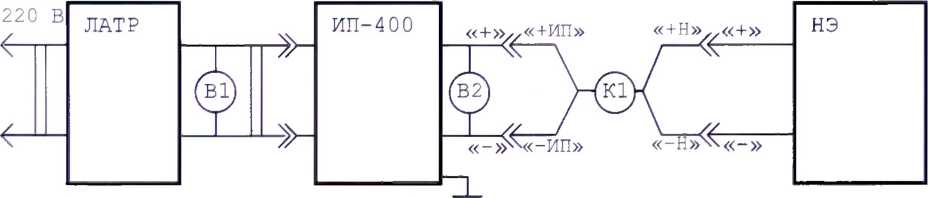

• 2) собрать рабочее место в соответствии с рисунком А.1 приложения А;

• 3) подать на вход ИП переменный ток напряжением 220 В 50 Гц;

• 4) отключить подачу выходного напряжения ИП, если она включена;

• 5) на передней панели ИП задать следующие значения выходных параметров :

• -  напряжение 4 0 В (Ux) ;

• -  ограничение по току > 10 А;

• 6) подать на выход ИП заданное напряжение нажатием кнопки «ON/OFF»;

• 7) по истечении 1 мин измерить выходное напряжение ИП вольтметром В2 и зарегистрировать его как Uo;

• 8) повторить действия 5) -7) для значений напряжения, равных 0,1; 1,0; 10,0; 20,0; 30,0 В;

• 9) вычислить значение абсолютной погрешности воспроизведения напряжения по формуле AU = Ux - Uo, где Ux - заданное на ИП значение напряжения, Uo -значение напряжения, измеренное на выходе ИП.

Результат поверки считать положительным, если максимальная погрешность не превышает приведенных в таблице 8.1 значений. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.2 Определение нестабильности выходного напряжения при изменении напряжения сети питания в пределах (220 ±22) В в режиме стабилизации напряжения

  • 8.5.2.1 Проверку нестабильности выходного напряжения при изменении напряжения сети питания в пределах (220 ±22) В в режиме стабилизации напряжения проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• - нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• 2) собрать рабочее место в соответствии с рисунком А.1 приложения А;

• 3) с помощью автотрансформатора установить напряжение питания ИП равным 220 В;

• 4) на нагрузке электронной установить режим формирования постоянного тока потребления, равного 9 А;

• 5) отключить подачу выходного напряжения ИП кнопкой «ON/OFF», если она включена;

• 6) органами управления на передней панели ИП задать следующие значения выходных параметров:

• -  напряжение 40 В;

• -  ограничение по току > 10 А;

• 7) подать на выход ИП заданное напряжение нажатием кнопки «ON/OFF»;

• 8) по истечении 1 мин измерить выходное напряжение ИП Ui, фиксируя показания вольтметра В2;

• 9) с помощью автотрансформатора установить напряжение питания ИП равным 198 В;

• 10) по истечении 1 мин произвести измерение выходного напряжения ИП U2, фиксируя показания вольтметра В2;

• 11) с помощью автотрансформатора увеличить напряжение питания ИП до 242 В;

• 12) по истечении 1 мин произвести измерение выходного напряжения ИП из, фиксируя показания вольтметра В2;

• 13) вычислить нестабильность выходного напряжения ИП при изменении напряжения питания по формулам

AUi = Ui - U2,

AU: = Ui - U₃,

242 В, В.

Результат поверки считать положительным, если нестабильность выходного напряжения ИП при изменении напряжения питания AUi и AU₂ не превышает приведенных в таблице 8.1 значений. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.3 Определение нестабильности выходного напряжения при изменении тока нагрузки

  • 8.5.3.1 Поверка производится измерением приращения напряжения при значении выходного напряжения, равного 40 В, и токах нагрузки, равных 10 А и 1 А.

  • 8.5.3.2 Определение нестабильности выходного напряжения при изменении тока нагрузки от 10 А до 1 А в режиме стабилизации напряжения проводить

в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• 2) собрать рабочее место в соответствии с рисунком А.1 приложения А;

• 3) с помощью автотрансформатора установить напряжение питания ИП равным 220 В;

• 4) на электронной нагрузке установить режим формирования постоянного тока потребления, равного 10 А;

• 5) органами управления на передней панели ИП задать следующие значения выходных параметров:

• -  напряжение 40 В;

• -  ограничение по току > 10 А;

• 6) подать на выход ИП заданное напряжение нажатием кнопки «ON/OFF»;

• 7) по истечении 1 мин измерить вольтметром В2 выходное напряжение ИП и зарегистрировать его как Щ;

• 8) отключить подачу выходного напряжения ИП кнопкой «ON/OFF»;

• 9) на электронной нагрузке установить режим формирования постоянного тока потребления, равного 1 А;

• 10) нажатием кнопки «ON/OFF» подать на выход ИП постоянное напряжение;

• 11) по истечении 1 мин измерить вольтметром В2 выходное напряжение ИП и зарегистрировать его как U₂;

• 12) рассчитать значение нестабильности выходного напряжения по формуле AU = Ui - U2.

Результат поверки считать положительным, если нестабильность выходного напряжения при изменении тока нагрузки от 10 А до 1 А не превышает значений, приведенных в таблице 8.1. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.4 Определение уровня пульсаций выходного напряжения

  • 8.5.4.1 Определение уровня пульсаций выходного напряжения провести методом прямых измерений вольтметром универсальным GDM-78261.

  • 8.5.4.2 Определение пульсаций ИП проводить при выходном напряжении 40 В и выходном токе 9 А.

  • 8.5.4.3 Определение уровня пульсаций выходного напряжения проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт; автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• 2) собрать рабочее место в соответствии с рисунком А.1 приложения А;

• 3) перевести вольтметр В2 в режим измерений переменного напряжения;

• 4) установить на электронной нагрузке режим формирования постоянного тока потребления, равного 9 А;

• 5) органами управления на передней панели ИП задать следующие значения выходных параметров:

• -  напряжение 40 В;

• -  ограничение по току > 10 А;

• 6) подать на выход ИП заданное напряжение нажатием кнопки «ON/OFF»;

• 7) по истечении 1 мин провести измерение пульсаций, фиксируя показания вольтметра В2.

Результаты поверки считать положительными, если пульсации выходного напряжения не превышают значений, приведенных в таблице 8.1. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.5 Определение диапазона и абсолютной погрешности воспроизведения силы постоянного тока

  • 8.5.5.1 Определение диапазона и абсолютной погрешности воспроизведения силы постоянного тока провести методом прямых измерений силы тока, воспроизводимого ИП, вольтметром универсальным GDM-78261 в режиме измерений постоянного тока.

  • 8.5.5.2 Определение абсолютной погрешности воспроизведения силы постоянного тока проводить в точках 0,1; 1; 2,5; 5; 7,5; 10 А.

  • 8.5.5.3 Определение диапазона и абсолютной погрешности воспроизведения силы постоянного тока проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• -  кабель LK410-L;

• 2) собрать рабочее место в соответствии с рисунком А.2 приложения А;

• 3) переключить вольтметр универсальный А (см. рисунок Б.2) в режим измерений постоянного тока;

• 4) подать на вход ИП переменный ток напряжением 220 В;

• 5) задать на электронной нагрузке значение сопротивления 3 Ома;

• 6) отключить подачу выходного напряжения ИП, если она включена;

• 7) на передней панели ИП задать следующие значения выходных параметров :

• -  напряжение 40 В (Ux) ;

• -  ограничение по току 10 А (1_Х) ;

• 8) подать на выход ИП заданное напряжение нажатием кнопки «ON/OFF»;

• 9) по истечении 1 мин измерить выходной ток ИП с помощью В1 и зарегистрировать его как 1о;

• 10) повторить действия 7) - 9) для значений тока, равных 0,1; 1,0; 2,5; 5,0; 7,5 А;

• 11) вычислить погрешность установки выходного тока по формуле

AI = 1х - 1с, где 1х - значение напряжения, заданное на передней панели ИП, 1о -значение напряжения, измеренное на выходе ИП.

Результат поверки считать положительным, если максимальная погрешность не превышает приведенных в таблице 8.1 значений. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.6 Определение нестабильности выходного тока при изменении напряжения питания

  • 8.5.6.1 Определение погрешности ИП проводить при максимальном выходном напряжении и ограничении по току 1 А.

  • 8.5.6.2 Определение нестабильности выходного тока при изменении напряжения питания проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• 2) собрать рабочее место в соответствии с рисунком А.1 приложения А;

• 3) с помощью автотрансформатора установить напряжение питания ИП равным 220 В;

• 4) задать на нагрузке электронной значение сопротивления 4 Ома;

• 5) органами управления на передней панели ИП задать следующие значения выходных параметров:

• -  напряжение 40 В;

• -  ограничение по току 1 А;

• 6) подать напряжение на выход ИП нажатием кнопки «ON/OFF»;

• 7) по истечении 1 мин измерить выходной ток I , фиксируя показания на нагрузке электронной;

• 8) с помощью автотрансформатора установить напряжение питания ИП равным 198 В;

• 9) по истечении 1 мин измерить выходной ток 1г, фиксируя показания на нагрузке электронной;

• 10) с помощью автотрансформатора установить напряжение питания ИП равным 242 Br

il) по истечении 1 мин измерить выходной ток 1₃, фиксируя показания на нагрузке электронной.

• 12)вычислить нестабильность выходного тока по формулам

All = Ii - I2,

AI2 = Ii - 1з,

Результат поверки считать положительным, если вычисленные значения All и Д1г не превышают значений, приведенных в таблице 8.1. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.7 Определение нестабильности выходного тока при изменении выходного напряжения от 40 до 4 В

  • 8.5.7.1 Определение нестабильности выходного тока при изменении выходного напряжения от 40 до 4 В в режиме стабилизации тока проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• 2) собрать рабочее место в соответствии с рисунком А.1 приложения А;

• 3) с помощью автотрансформатора установить напряжение питания ИП равным 220 В;

• 4) задать на нагрузке электронной значение сопротивления 3 Ома;

• 5) органами управления на передней панели ИП задать следующие значения выходных параметров:

• -  напряжение 40 В;

• -  ограничение по току 1 А;

• 6) подать напряжение на выход ИП нажатием кнопки «ON/OFF»;

• 7) по истечении 1 мин по показаниям на электронной нагрузке зарегистрировать выходной ток ИП Ii;

• 8) органами управления на передней панели ИП задать значение выходного напряжения равным 4 В;

• 9) по истечении 1 мин по показаниям на электронной нагрузке зарегистрировать выходной ток ИП I2;

• 10) рассчитать значение нестабильности выходного тока по формуле All = Ii - I2, где Ii - ток, измеренный при выходном напряжении 40 В, I? - ток, измеренный при выходном напряжении 4 В.

Результат поверки считать положительным, если значение AI; не превышает значений, приведенных в таблице 8.1. В противном случае ИП бракуется и направляется в ремонт.

• 8.5.8 Определение уровня пульсаций выходного тока

Определение уровня пульсаций выходного тока проводить при максимальном выходном напряжении и ограничении по току, равном 1 А.

• 8.5.8.1 Определение уровня пульсаций выходного тока проводить в следующем порядке:

• 1) подготовить приборы и принадлежности:

• -  вольтметр универсальный GDM-78261 - 2 шт;

• -  автотрансформатор сети питания 220 В, 50 Гц (далее - автотрансформатор) ;

• -  нагрузка электронная АТН-8240 (далее - нагрузка электронная);

• -  кабель ИП-400 ФТКС.685621.600;

• -  кабель LK410-L;

• 2) собрать рабочее место в соответствии с рисунком А.2 приложения А;

• 3) переключить вольтметр универсальный А (см. рисунок А.2) в режим измерений постоянного тока;

• 4) установить на электронной нагрузке значение сопротивления 4 Ом;

• 5) органами управления на передней панели ИП задать следующие значения выходных параметров:

• -  напряжение 40 В;

• -  ограничение по току 1 А;

• 6) подать напряжение на выход ИП нажатием кнопки «ON/OFF»;

• 7) провести измерение пульсаций выходного тока, фиксируя показания вольтметра А.

Результат поверки считать положительным, если пульсации выходного тока не превышают значений, приведенных в таблице 8.1. В противном случае ИП бракуется и направляется в ремонт.

8.6 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

• 8.6.1 Проверку контрольной суммы исполняемого кода (цифрового идентификатора ПО) выполнить следующим образом:

• 1) подключить ИП к интерфейсу USB2.0 или локальной сети;

• 2) включить питание ИП и ПЭВМ;

• 3) на ПЭВМ запустить управляющую панель ИП (см. ФТКС.67001-01 34 01 Источник питания ИП-400 Управляющая панель Руководство оператора) ;

• 4) на управляющей панели выбрать пункт меню «Справка»;

• 5) в открывшемся окне «О программе» в поле «Метрологически значимые части ПО» проверить и зарегистрировать номер версии и контрольную сумму файла unpower_math.dll, рассчитанные по алгоритму CRC32;

• 6) сравнить номер версии и контрольную сумму, зарегистрированные в действии 5), с номером версии и контрольной суммой, записанными в документе ФТКС.436237.003ПС;

• 7) завершить работу программы, выключить питание ИП и ПЭВМ.

Результаты поверки считать положительными, если полученные идентификационные данные программного компонента (номер версий и цифровой идентификатор) соответствуют идентификационным данным, записанным в ФТКС.436237.003ПС. В противном случае ИП бракуется и направляется в ремонт или для проведения настройки.

9 Обработка результатов измерений

• 9.1.1 Обработка результатов измерений, полученных экспериментально, осуществляется в соответствии с ГОСТ Р 8.736-2011.

• 9.1.2 Результаты измерений заносятся в файл протокола, содержащий информацию о выполнении поверки по методике, изложенной в разделе 8.

10 Оформление результатов поверки

• 10.1.1 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки на ИП выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение ИП запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

  Главный метролог ООО «КИА»



  В.В. Супрунюк

Приложение А (обязательное) Схема рабочего места

Сеть

Bl, В2 - вольтметр универсальный GDM-78261;

ЛАТР - автотрансформатор сети питания 220 В, 50 Гц;

ИП-400 - источник питания ИП-400;

НЭ - нагрузка электронная АТН-8240;

К1 - кабель ИП-400 ФТКС.685621.600.

Рисунок А.1 - Схема рабочего места для проверки пп. 8.5.1, 8.5.2, 8.5.3, 8.5.4, 8.5.6, 8.5.7, 8.5.8 методики

Сеть

В, А - вольтметр универсальный GDM-78261;

ЛАТР - автотрансформатор сети питания 220 В, 50 Гц;

ИП-400 - источник питания ИП-400;

НЭ - нагрузка электронная АТН-8240;

К1 - кабель LK410-L;

К2 - кабель ИП-400 ФТКС.685621.600.

Рисунок А.2 - Схема рабочего места для проверки п. 8.5.5 методики

Приложение Б

(обязательное)

Порядок включения и выключения

ВНИМАНИЕ: МЕЖДУ МОМЕНТОМ ВЫКЛЮЧЕНИЯ ИП И МОМЕНТОМ ЕГО ОЧЕРЕДНОГО ВКЛЮЧЕНИЯ, А ТАКЖЕ МЕЖДУ МОМЕНТОМ ВКЛЮЧЕНИЯ ИП И МОМЕНТОМ ЕГО ВЫКЛЮЧЕНИЯ ДОЛЖНА БЫТЬ ВЫДЕРЖАНА ПАУЗА НЕ МЕНЕЕ 10 С.

Б.1 Включение ИП выполнять в следующем порядке:

• 1) включить питание ИП, установив переключатель «POWER» на его передней панели в положение «I»;

• 2) начнется процедура самоконтроля ИП. в процессе самоконтроля на индикаторах тока и напряжения горит надпись «SELF TEST», а также горит зеленый светодиод «TEST»;

• 3) дождаться окончания самоконтроля:

• - при успешном прохождении самоконтроля надпись «SELF TEST» и индикатор «TEST» погаснут;

• -  если самоконтроль не пройден:

• - мигает красный светодиод «OVR»;

• - мигает зеленый светодиод «PGOOD»;

• - раздается звуковой сигнал.

Б. 2 Выключение ИП выполнять в следующем порядке:

• 1) если была включена подача напряжения на выходные клеммы ИП (горит светодиод «PGOOD»), прекратить подачу напряжения на выходные клеммы, нажав кнопку «ON/OFF»;

• 2) выключить питание ИП, установив переключатель «POWER» на его передней панели в положение «0».

18
