Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И.Менделеева»

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Зонды температуры и влажности цифровые Swegon Методика поверки МП2411 - 0144-2017

Руководитель отдела термодинамики

А.И. Походун

Ведущий инженер лаборатории термометрии

О. Е. Верховская

Научный сотрудник отдела физико-химических измерений

Н.Ю. Александров

Санкт-Петербург

2017

Настоящая методика предназначена для проведения первичной и периодической поверки зондов температуры и влажности цифровых Swegon модификации TBLZ-1-24-2, TBLZ-1-24-3, TBLZ-2-31 -1, TBLZ-2-31 -2, TBLZ-2-31 -4 и DS 18В20 (далее - зонды), выпускаемых фирмой «Swegon Operation АВ», Швеция.

Методика устанавливает методы и средства первичной и периодических поверок.

Интервал между поверками - 2 года.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1.

      Наименование операции

      № пункта методики

      Наименование образцового средства измерений или вспомогательного средства поверки, их характеристики

      Обязательность проведения при поверке

      первичной

      периодической

      1

      2

      3

      4

      5

      Внешний осмотр

      4.1

      Визуально

      Да

      Да

      Подтверждение соответствия программного обеспечения

      4.2

      Да

      Да

      Опробование

      4.3

      Да

      Да

      Определение абсолютной погрешности измерений относительной влажности и температуры

      4.4

      - Генератор влажности воздуха HygroGen, регистрационный номер 32405-11. Диапазон воспроизведения отн. влажности от 0 до 100 %, погрешность ± 0,5 %, диапазон воспроизведения температуры от 0 до 60 °C, погрешность ±0,1 °C

      Да

      Да

      Определение абсолютной погрешности измерений температуры

      4.5

      Термометр сопротивления эталонный ЭТС-100 3-го разряда по ГОСТ 8.558-2009, диапазон измерений температуры от 77,372 до 273,16 К;

      Эталонный платиновый термометр сопротивления ЭТС-100 3-его разряда, диапазон от 0 до 961 °C;

      Преобразователь сигналов ТС и ТП «Тер-кон», погрешность ±[0,0002+ Iх 10 ^хИ-измер] Ом, регистрационный номер 23245-08;

      - Климатическая камера ТХВ-150, диапазон поддержания температуры от -70 до +100 °C, погрешность ±2 °C, диапазон поддержания влажности от 30 до 98 %, погрешность ±5 %, объем 0,15 м3

      Да

      Да

Примечание: Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

  • 1.3 Работа с указанными средствами измерений должна проводиться в соответствии с документацией по их эксплуатации.

  • 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 2.1 При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

    • 2.2 К проведению поверки должны быть допущены лица, изучившие эксплуатационную документацию на преобразователи, имеющие необходимую квалификацию и аттестованные в качестве поверителей.

  • 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C        20±5

  • - относительная влажность, %, не более        80

  • - атмосферное давление, кПа                  101,3 ±4,0

При поверке должны соблюдаться требования, приведенные в эксплуатационной документации на модификации зондов

  • 3.2 Перед проведением поверки должны быть выполнены следующие под готовительные работы:

    • 3.2.1 Проверка наличия паспорта, свидетельства о предыдущей поверке, руководства пользователя по программному обеспечению.

    • 3.2.2 Подготовка к работе поверяемого прибора в соответствии с эксплуатационной документацией.

  • 4 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

  • - целостности зонда (отсутствие трещин или вмятин на корпусе);

  • - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

  • 4.2 Подтверждение соответствия программного обеспечения

Установить программное обеспечение VSM на компьютер с операционной системой Windows®. Подключить коммутатор к компьютеру.

Для проведения идентификации автономного ПО «VSM» следует активировать вкладку «Программное обеспечение» в главном окне программы или с помощью справочной команды Help встроенного ПО коммутатора.

В поле «Версия автоматики прикладного ПО» и «Версия автоматики системного ПО» будут отображены номера версий автономного ПО и коммутатора соответственно.

Результат проверки считается положительным, если номер версии не ниже, указанного в описании типа.

  • 4.3 Проверка работы (опробование).

В соответствии с эксплуатационной документацией подключить зонд к коммутатору, подключенному в свою очередь к компьютеру с установленным программным обеспечением.

  • 4.3.1 Текущее значение температуры визуализируется:

- для DS18B20 (порт подключения Sensor 1) при активации вкладки «Схема» (рис.1).

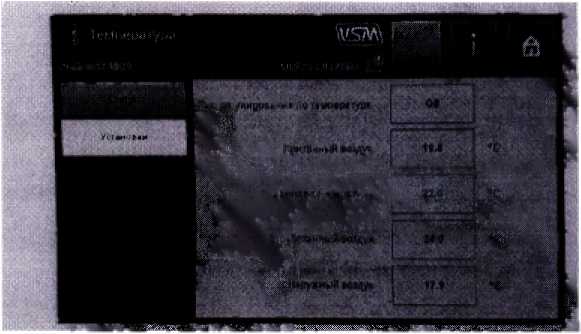

- для модификации TBLZ-1-24-2 (порт подключения коннектор 3) при активации вкладки «Температура», далее « Статус» в строке «Приточный воздух» (рис.2).

Рисунок 2

  • - для модификации TBLZ-1 -24-3 (порт подключения коннектор 2 гнездо Кб) - в строке «Наружный воздух» (рис.2)

  • - для модификаций TBLZ-2-31-1, TBLZ-2-31-2, TBLZ-2-31-4 (порт подключения коннектор 2 гнездо К5) - в строке «Отработанный воздух» (рис.2).

4.3.2 Текущее значение относительной влажности визуализируется:

  • - для модификаций TBLZ-2-31-1, TBLZ-2-31-2, TBLZ-2-31-4 (порт подключения коннектор 2 гнездо К5) - в строке «Относительная влажность ОВ».

Результат проверки считается положительным, если значения температуры и относительной влажности близко к значениям по п. 3.1

  • 4.4 Определение абсолютной погрешности измерений относительной влажности и температуры (зонды модификаций TBLZ-2-31-1, TBLZ-2-31-2, TBLZ-2-31-4)

    • 4.4.1 Определение погрешности проводят с использованием генератора влажности воздуха HygroGen 2 в точках диапазона измерений:

  • - температуры: О °C, 20 °C, 40 °C, 55 °C;

  • - влажности: 10 %, 30 %, 60 %, 90 % при температуре 25 °C

Зонд помещают в камеру генератора HygroGen, устанавливают значение воспроизводимой температуры 0 °C и после стабилизации показаний (30 мин.) записывают измеренное значение поверяемого зонда (п.4.3) и заданное значение с дисплея генератора. Проводят измерения следующих значений температуры.

Для измерения влажности воздуха задают температуру 25 °C и последовательно устанавливают значения влажности воздуха, заданные и измеренные значения записывают после стабилизации показаний.

Значения погрешности определяют как разность между показаниями поверяемого и эталонного СИ.

  • 4.4.2 Определение погрешности при температуре минус 40 °C проводят по п.4.5.1 при значениях влажности 30 % и 70 %.

Результат поверки считается положительным, если значения не превышают пределов погрешности, указанных в описании типа.

  • 4.5 Определение абсолютной погрешности измерений температуры (зонды модификаций TBLZ-1-24-2, TBLZ-1-24-3, DS18B20)

Погрешность измерений определяют в 5-ти точках диапазона равномерно распределенных, включая крайние значения.

  • 4.5.1 Помещают зонд температуры в климатическую камеру, эталонный термометр располагают максимально близко к чувствительному элементу зонда. Последовательно устанавливают задания контрольных точек температуры в климат, камере и после стабилизации показаний проводят измерения при установившейся влажности.

  • 4.5.2 Абсолютную погрешность определяют как разность между значениями по показаниям поверяемого и эталонного СИ.

Результат поверки считается положительным, если значения не превышают пределов погрешности, указанных в описании типа.

  • 5 ОФОРМ И ИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении 1). При положительных результатах поверки выдается свидетельство о поверке установленной приказом Минпромторга России «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» №1815 формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Дата___________________

ПРОТОКОЛ

первичной (периодической) поверки

Наименование_______________

Тип_______________________

Заводской №________________

представленный______________________________________________________.

Место проведения поверки______________________________________________

Метод поверки: МП 2411- 0144-2017 «Зонды температуры и влажности цифровые Swegon. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность__%

Атмосферное давление__кПа

Поверка проведена с применением эталонных СИ:_____________________________

Результаты внешнего осмотра:_________________________________________

Подтверждение соответствия ПО, версия:_________________

Результаты поверки

аблица 1

Значение температуры по показаниям эталонного СИ, °C

Значение температуры по показаниям поверяемого СИ, °C

Абсолютная погрешность, °C

минус 40

0

20

40

55

Таблица 2

Значение по показаниям эталонного СИ

Значение по показаниям поверяемого СИ

Абсолютная погрешность, %

отн. влажности воздуха, %

отн. влажности воздуха при 25 °C,

%

10

30

60

90

Выводы: Абсолютная погрешность зонда находится в пределах, указанных в описании типа

Поверитель________________________________________________

Дата проведения поверки «___»___________________201_ г.
