Методика поверки «ГСОЕИ. Тестеры MTS 5882» (MTS 5882.2021 МП)

СОГЛАСОВАНО

альный директор

О «КИА»

Государственная система обеспечения единства измерений

Методика поверки

MTS 5882.2021 МП г. Москва

2021 г.

СОДЕРЖАНИЕ

Стр.

• 1 Общие положения

• 2 Перечень операций поверки средства измерений

• 3 Требования к условиям проведения поверки

• 4 Требования к специалистам, осуществляющим поверку

• 5 Метрологические и технические требования к средствам поверки

• 6 Требования (условия) по обеспечению безопасности проведения поверки............

• 7 Внешний осмотр средства измерений

• 8 Подготовка к поверке и опробование средства измерений

• 9 Проверка программного обеспечения

• 10 Определение метрологических характеристик средства измерений

• 11 Подтверждение соответствия средства измерений метрологическим

требованиям

• 12 Оформление результатов поверки

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной, периодической поверки Тестеров MTS 5882 (далее - тестеры).

• 1.2 Применяемые для поверки тестеров средства измерений (СИ) должны обеспечивать прослеживаемость поверяемого СИ к государственным первичным эталонам единиц величин: времени, частоты и национальной шкалы времени РФ, единиц измерения объемов цифровой информации.

• 1.3 Поверку анализаторов осуществляют один раз в год метрологические службы, аккредитованные на данные виды работ.

2.1 При первичной и периодической поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

Примечание:

относительная влажность воздуха, %, не более.............................................................80;

атмосферное давление, кПа......................................................................................100 ± 4.

• 4.1  К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

• 4.2 Поверитель должен изучить эксплуатационные документы на поверяемые тестеры и используемые средства поверки.

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

• 5.1 При поверке должны применяться средства поверки, указанные в таблице 2.

• 5.2 Все средства поверки должны быть исправны, средства измерений с не истекшим сроком поверки, эталоны единиц величин и испытательное оборудование с не истекшим сроком аттестации.

• 5.3  Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих требуемой точностью передачи единиц величин поверяемым тестеров.

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ

• 6.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019- 2017, ГОСТ 12.1.038-82, ГОС1 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 6.2 К выполнению операций поверки могут быть допущены только специалисты юридического лица или индивидуального предпринимателя, аккредитованного на проведение поверки в соответствии с действующим законодательством.

• 6.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 7.1 Внешний осмотр

  • 7.1.1. Внешний вид и комплектность проверить на соответствие данным, приведенным в руководстве по эксплуатации РЭ и в ПС на тестеры.

При проведении внешнего осмотра проверить:

• - соответствие комплектности тестера;

• - сохранность пломб;

• - отсутствие внешних повреждений корпуса и ослабления элементов конструкции;

• - сохранность органов управления;

• - обеспеченность конструкции ограничением доступа к определенным частям средства измерений

• 7.1.2. Результаты внешнего осмотра считать положительными при отсутствии видимых дефектов. В противном случае тестер дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

• 8.1 На поверку представляют тестеры полностью укомплектованные в соответствии с ЭД, за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство и протокол о предыдущей поверке.

• 8.1.1 Во время подготовки к поверке поверитель знакомится с нормативной документацией на тестеры и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 8.1.2 Поверитель подготавливает тестеры к включению в сеть в соответствии с ЭД.

• 8.1.3 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

• 8.1.4   Перед проведением поверки необходимо провести следующие подготовительные работы:

• - провести внешний осмотр тестера, частотомера электронно-счётного 43-63, осциллографа TDS 3052С, РЭСМ-ВС, ВЕКТОР-ИКИ-2016, Комплекс измерительный ВЕКТОР-2019 проверку их комплектности и маркировки;

• - подготовить тестер и средства поверки к работе в соответствии с РЭ на них;

• - проверить срок действия свидетельства о поверке на средства поверки;

• 8.2 Опробование

• 8.2.1 При опробовании проверить возможность включения и работы тестера от внутренней аккумуляторной батареи и с использованием внешнего зарядного устройства от сети переменного тока.

• 8.2.2 Включить питание нажатием клавиши включения/выключения питания.

После включения контролировать загрузку программного обеспечения. Если загрузка программного обеспечения не завершается, то поверяемый тестер неисправен и подлежит ремонту.

• 8.2.3 Проверить надёжность работы сенсорного экрана, возможность выбора режима работы, общих настроек, установки процесса тестирования. Проверка работоспособности при выполнении измерительных функций по измерению ошибок проводится на скорости 34,368Мбит/с при соединении коаксиальных выхода Tx/Rx2 с входом Rxl в соответствии с руководством по эксплуатации. При этом для сигналов устанавливается структура «Без цикла» с периодом ПСП (PRBS) 2²³-1. Если не фиксируется ни одной ошибки, считается, что опробование прошло успешно.

• 8.2.4 В случае отрицательных результатов опробования поверяемый тестер бракуется.

• 9.1 Проверку программного обеспечения (ПО) выполнить путем определения идентификационных данных ПО тестера. Для этой цели используют интерфейс командной строки.

• 9.2 Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО соответствуют указанным в описании типа тестеров.

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

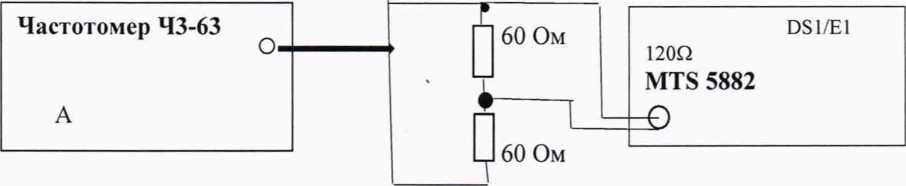

• 10.1.1 Собрать схему, представленную на рисунке 1 и выполнить следующие действия:

• 10.1.1.1 Сделать в средствах измерений следующие установки:

в поверяемом тестере:

• - выбрать испытание El BERT - Заверш. (скорость передачи 2048 кбит/с);

• - формирование кадров - без кадров

• - испытательная последовательность 1111 (все единицы),

• - код сигнала HDB3.



Рисунок 1.

в частотомере:

• - измерение частоты сигнала на входе А,

• - время измерения - 10 с,

• - входное сопротивление - 1 Мом,

• - входной аттенюатор -1:10,

• - измерение по постоянному току,

• - настройку входного уровня - для индикации устойчивого значения.

• 10.1.1.2  Измерить частоту поступающего сигнала (Бизм) и вычислить её относительную погрешность по формуле:

5f= 2Бизм/2048000 - 1.

Результат испытания считать положительными, если 6f менее ±4,6-10’⁶

В случае отрицательных результатов поверяемый тестер бракуется.

• 10.2.1  Определение амплитуды и длительности выходных импульсов на симметричном выходе при сигнале Е1 и выполнить следующие действия:

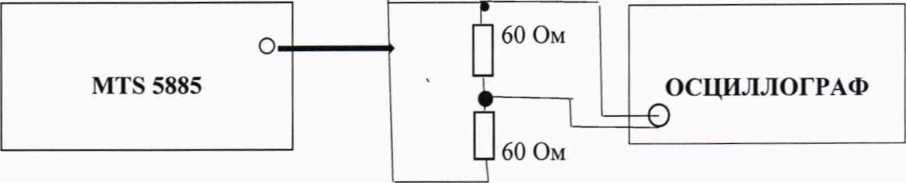

• 10.2.1.1 Собрать схему, представленную на рисунке 2.



Рисунок 2.

• 10.2.1.2 Сделать в средствах измерений следующие установки:

в поверяемом тестере:

• - выбрать испытание El BERT - Заверш. (скорость передачи 2048 кбит/с);

• - остальные настройки не имеют значения.

в осциллографе режим высокого входного сопротивления

• 10.2.1.3 Измерить осциллографом амплитуду и длительность импульсов. При этом необходимо учесть, что амплитуда наблюдаемого на осциллографе сигнала в 2 раза меньше амплитуды выходного сигнала. Соответственно, измеренную амплитуду нужно умножить на 2.

• 10.2.1.4 Результаты испытания считать положительными, если амплитуда и длительность импульсов соответствуют указанным в таблице 3.

В противном случае поверяемый тестер бракуется.

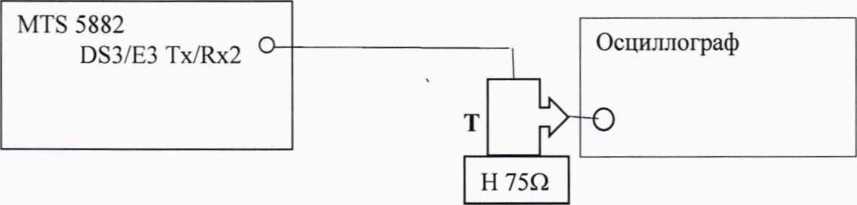

• 10.3.1 Собрать схему, представленную на рисунке 3.

• 10.3.2 Сделать в средствах измерений следующие установки

в поверяемом тестере:

• - выбрать испытание ЕЗ (Е4, STM-1) BERT - Заверш.,

• - остальные настройки не имеют значения.

в осциллографе установить режим высокого входного сопротивления

Рисунок 3.

Пояснения к рисунку 3: Т - тройник BNC, который подключается к входному разъёму осциллографа, Н 75Q - нагрузка 75 Ом, которая подключается к тройнику BNC; указанное на схеме соединение выполняются посредством кабеля из комплекта поверяемого тестера.

• 10.3.3 Измерить осциллографом амплитуду и длительность импульсов.

• 10.3.4 Результаты испытания считать положительными, если измеренные амплитуда и длительность импульсов соответствуют указанным в таблице 3.

В противном случае поверяемый тестер бракуется.

Таблица 3

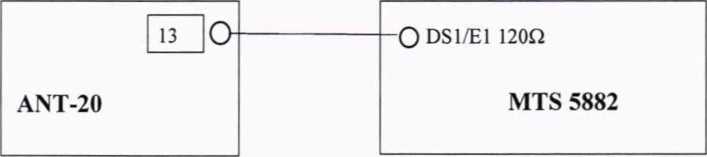

• 10.4.1 Собрать схему, представленную на рисунке 4.



Рисунок 4.

Пояснение к рис. 4: указанные на схеме соединения выполняется посредством симметричных кабелей из комплектов используемых средств поверки.

• 10.4.2 Выполнить следующие действия.

Сделать установки:

в поверяемом тестере и анализаторе ANT-20:

• - выбрать испытание El BERT - Заверю.,

• - формирование кадров - без кадров,

• - код сигнала - HDB3,

• - образец - (испытательная последовательность ПСП (PRBS)):

• - для сигнала El -2¹⁵-1 ITU;

• - полоса пропускания Rx - широкая полоса

• - в окне «Jitter Gnerator/Analyzer» ANT-20 для ТХ установить значения размаха и частоты джиттера сигнала в соответствии с таблицей 4

В поверяемом тестере открыть окно Interface- Jitter и считать результаты измерения ТИизм на странице результатов,

• 10.4.3  Результаты проверки считать положительными, если разница между измеренными и установленными значениями размаха фазового дрожания не превышают значения, указанные в таблице 4.

В противном случае поверяемый тестер бракуется.

Таблица 4 - Значения размаха джиттера сигнала для Е1

• 10.5.1 Собрать схему, представленную на рисунке 5 и выполнить следующие действия.

  MTS 5882	Тх Rx SFP+ (QSFP+, CFP4)

  Rx

  РЭСМ-ВС

Рисунок 5.

• 10.5.2 Определить параметры оптических трансиверов, входящих в комплект поверяемого тестера. Вставить оптические трансиверы (или некоторые, если их много) в соответствующие гнёзда тестера.

• 10.5.3 Поверяемый тестер установить в режим генерации измерительного сигнала, соответствующего одному из используемых трансиверов.

• 10.5.4 Включить излучение лазера.

• 10.5.5  Измерить величину мощности оптического излучения включенного оптического выхода.

• 10.5.6 Выключить излучение лазера.

• 10.5.7 Поверяемый тестер установить в режим генерации измерительного сигнала, соответствующего другому вставленному трансиверу.

• 10.5.8 Выполнить для этого трансивера пп 10.5.3... 10.5.6.

• 10.5.9 При наличии в комплекте количества трансиверов большего количества гнёзд, заменить в поверяемом тестере трансиверы и выполнить пп. 10.5.3... 10.5.8.

• 10.5.10 Результаты испытания считать положительными, если измеренные значения уровней мощности Рвых на оптических выходах (на выходах трансиверов), находятся в пределах, приведенных в технической документации на трансиверы, входящие в комплект поверяемого тестера.

В противном случае поверяемый тестер бракуется.

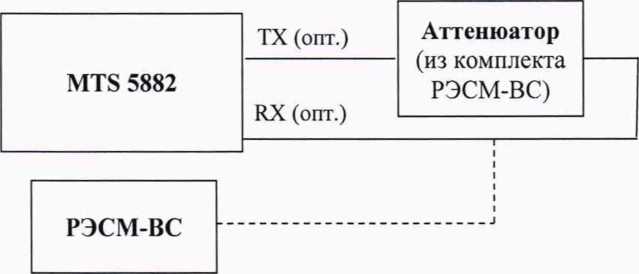

• 10.6.1 Собрать схему, представленную на рисунке 6.



  Рисунок 6.

• 10.6.2 Выполнить следующие действия.

• 10.6.2.1 Определить параметры оптических трансиверов, входящих в комплект поверяемого тестера. Вставить оптические трансиверы (или некоторые, если их много) в соответствующие гнёзда тестера.

• 10.6.2.2  Поверяемый тестер установить в режимы генерации и приёма соответствующего оптического измерительного сигнала согласно руководству по эксплуатации.

• 10.6.2.3 На оптическом аттенюаторе установить затухание, при котором приёмник Rx показывает отсутствие сигнала. Затем сделать такое уменьшение затухания аттенюатора, при котором прибор покажет наличие на входе Rx сигнала и отсутствие ошибок. Выдержать такое состояние в течение 1 минуты. Если появятся ошибки, ещё уменьшить затухание аттенюатора.

• 10.6.2.4 Когда появление ошибок прекратится, переключить оптический патчкорд с входа трансивера на измеритель оптической мощности и измерить величину оптической мощности.

Измерение повторяют для всех трансиверов, имеющихся в комплекте поверяемого тестера.

• 10.6.3 Результаты испытания считать положительными, если измеренные значения чувствительности входного оптического сигнала соответствуют указанным в технической документации на трансивер в составе поверяемого тестера.

В противном случае поверяемый тестер бракуется.

• 10.7.1 Собрать схему в соответствии с рисунком 7.

! ВЕКТОР-ИКИ-2016 !

Рисунок 7

В качестве формирователя используется Комплексы измерительные ВЕКТОР-2019 или другое аналогичное оборудование при условии обеспечения возможности генерировать и передавать IP-трафик 3-го уровня.

• 10.7.2 Подготовить формирователь данных для проведения измерений

• 10.7.2.1 Включить и подготовить к работе в соответствии с руководством по эксплуатации. Установить в формирователе данных режим работы с IP-трафиком 3-го уровня, работу с электрическим сигналом в режиме автосогласования скорости передачи.

• 10.7.2.2 Выйти в окно отображения информации на линии связи.

• 10.7.3 Подготовить ВЕКТОР-ИКИ-2016 для проведения измерений

• 10.7.3.1 С помощью манипулятора ноутбука навести курсор на иконку “Вектор-ИКИ” в меню “Пуск” ОС Windows (рисунок 8) и запустить программу.



Рисунок 8

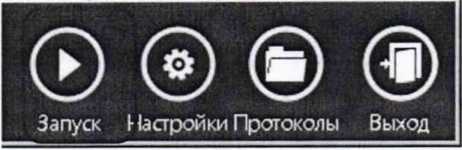

Главное окно программы ВЕКТОР-ИКИ-2016 после загрузки показано на рисунке 9.

Рисунок 9

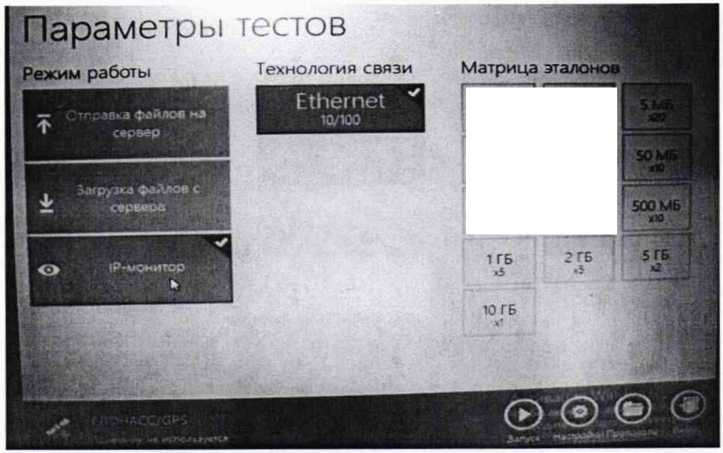

• 10.7.3.2 Включить режим IP-монитор.

• 10.7.3.3 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму “Запуск” для начала проведения измерения (рисунок 10). В левом нижнем углу дисплея ВЕКТОР-ИКИ-2016 должно отобразиться «Принято 0 Б (0 шт).



Рисунок 10

• 10.7.4 Подготовить поверяемый тестер для проведения измерений.

10.7.4.1В главном меню «Выбор измерений» выбрать последовательно «Ethernet —► 10/100/1000 —* Layer 3 Traffic —► IPv4 —> Р2 Terminate».

Дождаться выполнения загрузки заданных установок.

• 10.7.4.2 Нажать кнопку «Setup».

• - в меню «Interface» на вкладке «Physical Layer» установить «Auto Negotiaton - On»,

«Pause Capable - Neither», «Fallback Duplex - Full»

• - в меню «Ethernet» установить «Frame Type - DIX», «Frame Size (Bytes) - 256»

• 10.7.4.3 Нажать кнопку «Results».

• 10.7.4.4 Открыть в поверяемом тестере окно «Ethernet» —> «L3 Link Counts», в другой половине окна —* «L2 Link Counts»

• 10.7.4.5 Запустить в тестере измерение.

• 10.7.5 Провести измерение в следующей последовательности.

• 10.7.5.1 Стартовать трафик в формирователе данных. Остановить трафик в формирователе данных, когда испытуемый тестер насчитает примерно 70 миллионов байт.

• 10.7.5.2 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму “Стоп”

• 10.7.5.3 Остановить в поверяемом тестере измерение.

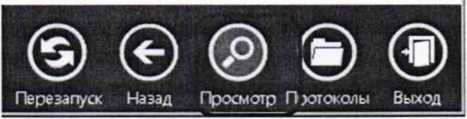

• 10.7.5.4 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму “Просмотр” - рисунок 11. Откроется окно с результатами измерений, аналогичное изображённому на рисунке 12.

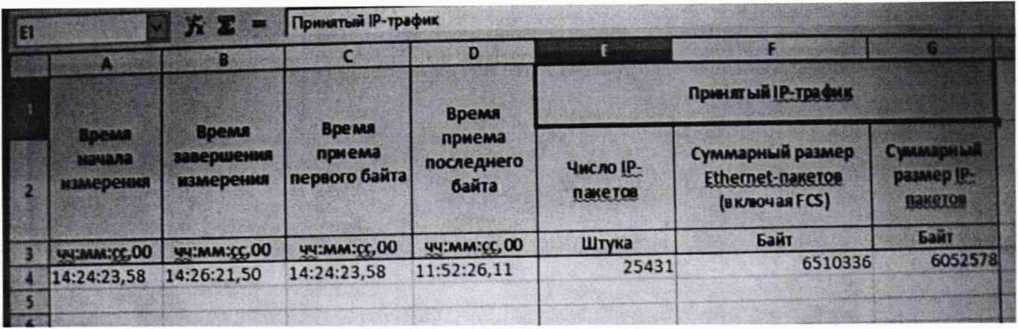

Рисунок 11

Рисунок 12

• 10.7.6 Сравнить показание Rx байт в подокне —> «L2 Link Counts» на поверяемом тестере и показание суммарного размера Ethemet-пакетов, подсчитанное ВЕКТОР-ИКИ-2016.

Результаты поверки считать положительными, если значения абсолютной погрешности измерения количества байт находятся в пределах:

для диапазона измерений от 10 до 10⁷ байт - ±10 байт

для диапазона от 10⁷ до 10¹¹ байт ±К-10“⁴байт, где К - измеренное значение количества байт, (при считывании значения 256-511 Byte Packets или Received Packets в подокне —» «L3 Link Counts» результат нужно умножить на 256).

В противном случае тестер дальнейшей поверке не подвергается и бракуются.

• 11.1 Тестер считается прошедшим поверку (подтвердившим соответствие метрологическим требованиям), если:

• - предел допускаемой относительной погрешности частоты внутреннего задающего генератора не превышает ±4,6-10’⁶

• - параметры выходных импульсов на электрических выходах, если измеренные амплитуда и длительность импульсов соответствуют указанным в таблице 3.

• - абсолютная погрешность измерения размаха фазового дрожания (джиттера) сигналов Е1, ЕИ, если разница между измеренными и установленными значениями размаха фазового дрожания не превышают значения, указанные в таблице 4.

• - уровень мощности сигналов на оптических выходах находятся в пределах, приведенных в технической документации на трансиверы, входящие в комплект поверяемого тестера;

• - минимальная допустимая мощность на оптических входах соответствуют указанным в технической документации на трансивер в составе поверяемого тестера;

• - предела допускаемой абсолютной погрешности измерений количества информации находятся в пределах:

для диапазона измерений от 10 до 10⁷ байт - ±10 байт

для диапазона от 10⁷ до 10¹¹ байт ±К-10'⁴байт, где К - измеренное значение количества байт, (при считывании значения 256-511 Byte Packets или Received Packets в подокне —► «L3 Link Counts» результат нужно умножить на 256).

В противном случае прибор дальнейшей поверке не подвергается, бракуется и направляется в ремонт или для проведения настройки.

• 12.1 При поверке вести протокол произвольной формы.

• 12.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 2510 от 31.07.2020 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин отбраковки.

• 12.3 Знак поверки наносится на свидетельство о поверке.

13

¹

Поверку проводят при наличии в поверяемом тестере опции PDH.

²

Поверку проводят при наличии в поверяемом тестере опции PDH и функции измерения фазового дрожания (джиттера).

³

Поверку проводят на оптических трансиверах (приемопередатчиках), имеющихся в комплекте поверяемого тестера.

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 3.1 При проведении поверки должны соблюдаться следующие условия: температура окружающего воздуха, °C....................................................................20 ± 5;
