ПРИБОР КОНТРОЛЯ ВЫСОКОВОЛЬТНЫХ ВЫКЛЮЧАТЕЛЕЙ ПКВ/М6Н

Методика поверки

Лист утверждения

СКБ 115.00.00.000МП-ЛУ

С Изменениями №1

СКБ0ВЭП

СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО ЭЛЕКТРОТЕХНИЧЕСКОГО ПРИБОРОСТРОЕНИЯ

ПРИБОР КОНТРОЛЯ ВЫСОКОВОЛЬТНЫХ ВЫКЛЮЧАТЕЛЕЙ ПКВ/М6Н

Методика поверки

СКБ 115.00.00.000МП

(с Изменениями №1)

ИРКУТСК Настоящая методика поверки распространяется на выпускаемые из производства и находящиеся в эксплуатации приборы контроля высоковольтных выключателей ПКВ/М6Н (далее прибор). Межповерочный интервал - 3 года.

По этой же методике выполняется калибровка приборов.

(Измененная редакция, Изм. №1)

1. Операции поверки

При проведении поверки должны выполняться операции, приведенные в табл. I. При по лучении отрицательного результата по той или иной операции дальнейшая поверка прибора может не проводиться.

Таблица I.

Наименование операции

Пункт методики

Внешний осмотр

7.1

Проверка безопасности

7.2

Проверка электрической прочности изоляции

7.2.1

Проверка тока утечки

7.2.2

Опробование

7.3

Проверка функционирования прибора с датчиками ДП12 и ДГ121

7.3.2, 7.3.3

Определение напряжения запуска

7.3.4

Определение выходных напряжений и токов по каналам АВС

7.3.5

Определение сопротивлений замыкания и размыкания по каналам АВС

7.3.6

Определение напряжения ограничения по каналам АВС

7.3.7

Проверка пропускной способности по каналу датчика

7.3.8

Определение метрологических характеристик

7.4

Погрешность измерения интервалов времени

7.4.1

Погрешность измерения линейных перемещений’

7.4.2

Погрешность измерения угловых перемещений

7.4.3

Проводится при наличии в комплекте прибора соответствующих датчиков

2. Средства поверки

2.1.При проведении поверки

рекомендуется применять эталоны и вспомогательные сред-

ства. указанные в табл. 2.

Таблица 2

Пункты методики

Наименование средств поверки

Тип средства поверки, обозначение 11ТД на него и/или метрологические характеристики

7.2.1

Универсальная пробойная установка

УПУ-10

- выходное напряжение. кВ....................... от 0 до 10

7.2.2

Стрелочный вольтметр переменного тока

В7-36. ЯЫ 2.728.030ТУ

  • - диапазон измерения напряжений, В .    от 0 до 1000

  • - предел погрешности. %...................... +2.5

7.2.2

Трансформатор разделительный

ТР1 СКВ ЭП

  • - габаритная мощность. ВА....................... не менее 40

  • - коэффициент трансформации................. 1:1

  • - напряжение гальванического разделения. В........................................................... 1500

7.2.2

Устройство для измерения тока утечки

ИТУ СКВ ЭП. приложение 1

7.3.4.

7.3.7

Источник постоянного напряжения и тока

Б5-50 3.233.029 ТУ

  • - диапазон выходного напряжения. В........ от 0 до 300

  • - диапазон стабилизированного тока. А ....   от 0 до 1

7.3.6

Магазин сопротивлений

МСР-60М ГОСТ 7003-74

  • - диапазон сопротивлений. Ом............... от 0 до 100

  • - класс........................................................ 0,2

7.3.7

Измеритель постоянного напряжения и тока

АВО-метр Ц4341, ГОСТ 10374-74

  • - диапазон измерения напряжений, В ...    от 0 до 900

  • - диапазон измерения тока. мА................. от 0 до 600

  • - диапазон измерения сопротивления.

кОм.............................................................. от 0 до 500

  • - класс.......................................................... 2.5

7.3.8

Преобразователь сигнала

III СКВ ЭП. приложение 3

  • - входное напряжение, В..................................... 0; +5

  • - максимальная частота входного сигнала. кГц     40

  • - выход — два сигнала с частотой, равной 'Л частоты входного сигнала, сдвинутые по фазе друг относительно друга на 90”. Выходные напряжения 0. +5 В

7.3.8

Генератор импульсов

Г5-63. 3.264.037 ТУ

  • - выходное напряжение. В.......................... от 0 до 5

  • - выходная частота. кГц............................... 40

7.4.1

Генератор тестовых сигналов

ГТС-4 СКБ ЭП. ТУ 4288-004-41770454-2001

Характеристики канала запуска

  • - выходное напряжение. В...................... 0. +200

  • - выходной ток. мА.................................. не менее 10

-длительность импульса, мс.................. не менее 10

  • - длительность переднего фронта, мкс..    не более 1

Выходные характеристики цепи управления -выход................................................... «открытый

коллектор»

  • - входной/выходной ток. мА............... не менее 10

Временные характеристики

  • - генерируемые интервалы времени, с     0,1: 5.0

  • - случайная составляющая погрешности генерируемых интервалов, мкс    не более 0.1

7.4.1

Блок калибровочный

БК-1 СКБ ЭП. приложение 5 Характеристики коммутатора каналов

  • - максимальное коммутируемое напряжение. В   30

  • - максимальный коммутируемый ток, мА.......... 500

Характеристики канала запуска

  • - входное напряжение. В............................. от 0 до 300

  • - выходное напряжение. В......................... от 0 до 300

Характеристики каналов запуска/останова счета частотомера

  • - выходные напряжения. 13 ...................... от 0 до 10

7.4.1

Эталонный измеритель интервалов времени

Частотомер 43-38 (блок Я34-45). ЕЭ2.721.087 ТУ

  • - диапазон измерений, с.................. от 10'6 до 103

  • - погрешность измерений, с........... не более0 9 • 10 0

7.4.2

Плита поверочная

Размеры, мм .................................................500*500

7.4.2.1

Эталонное СИ длины

Штангенрейсмас. ШР-1000-0.05 ГОСТ 164-80

- диапазон измерения, мм..................... от 0 - 1000

-допускаемая погрешность, мм........... +0.05

7.4.2.1

Площадка для крепления датчика

Приложение 7

7.42.2

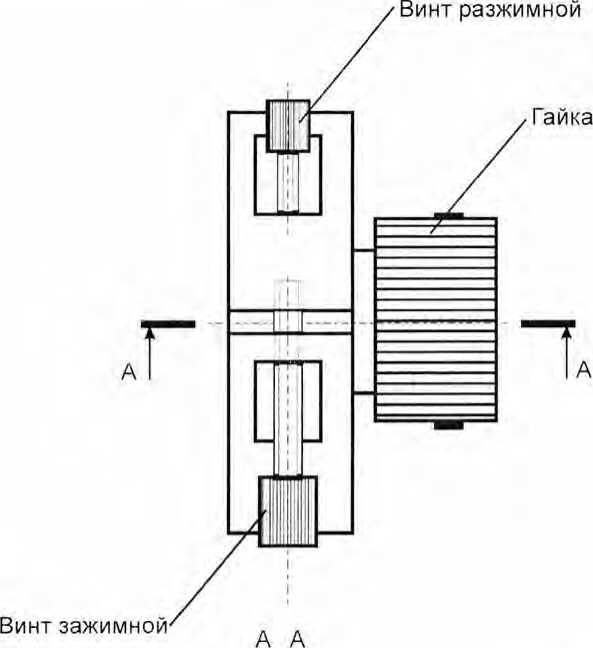

Зажимное устройство для определения вариации показаний при измерении линейных перемещений

Приложение 8

7.4.3

Струбцина

0 -50 мм. для фиксации положения датчика ДП21

7.4.3.2

Штатив

Для крепления индикаторной головки

7.4.3.2

Индикаторная   го

ловка часового типа

ИЧ-10. класс точности 1. ГОСТ 577-68

7.4.3.2

Задатчик усилия

Приложение 9

7.4.3.2

Задатчик прямого угла

Призма поверочная стальная 150*100х100 кл. 1. ГОСТ 5641-66

7.4.3.3

Микроскоп стереоскопический

МБС-9. ГОСТ 8074-56

7.4.3.3,

7.4.3.4

Задатчик угла

Приложение 11

4

Психрометр аспирационный

М-34-М. ГОСТ 6353-52

  • - диапазон измерения температуры, °C    от минус 25

до +50

  • - предел погрешности измерения тем-       ±0,2 "С

пературы ..................................................

  • - диапазон измерения относительной от Одо 100

влажности. %...........................................

  • - предел погрешности измерения отно-        ±2 %

сительной влажности .............................

Допускается использовать другие средства поверки, имеющие метрологические и основ

ные технические характеристики не хуже указанных.

2. Требования к квалификации персонала

К проведению поверки допускаются лица, имеющие высшее или среднее техническое или физическое образование, прошедшие обучение на курсах поверителей радиотехнических средств измерений в системе повышения квалификации Госстандарта России, хорошо изучившие настоящую методику, освоившие работу со средствами поверки и поверяемыми приборами.

3. Требования безопасности
  • 4.1. При поверке необходимо соблюдать правила безопасности при эксплуатации электроустановок и требования эксплуатационной документации на применяемое оборудование и поверяемые приборы.

  • 4.2. Персонал, осуществляющий поверку средств измерений, должен иметь квалификационную группу по электробезопасности не ниже третьей.

4. Условия поверки
  • 5.1. Температура окружающего воздуха 20±2 С.

5.2.Относительная влажность воздуха 60±20 %.

6. Подготовка к поверке

Поступивший на поверку прибор выдержать в помещении лаборатории в укладочной таре (сумке) не менее 4ч, в холодное время года - не менее 8 ч.

7. Проведение поверки
  • 7.1. Внешний осмотр

Извлечь прибор из укладочной тары, проверить его комплектность на соответствие руководству по эксплуатации, включая эксплуатационные документы.

Визуальным осмотром проверить наличие и четкость маркировочных надписей, фирменной планки, наличие бумажной ленты в термопринтере, убедиться в отсутствии внешних механических повреждений измерительного блока, датчиков и соединительных кабелей.

Провести пробное подключение всех кабелей, убедиться в исправности разъемов.

  • 7.2. Проверка безопасности

    • 7.2.1. Проверить электрическую прочность изоляции прибора. Для этого присоединить к измерительному блоку кабель питания и кабель запуска. Соединить заземляющий контакт сетевой вилки с нулевой клеммой пробойной установки, а соединенные вместе штыри сетевой вилки и зажимы кабеля запуска - с клеммой высокого напряжения.

Включить пробойную установку и плавно поднять ее выходное напряжение до 1500 В. Через одну минуту плавно понизить напряжение до нуля. Во время испытания индикатор пробоя не должен срабатывать. Кроме того, следует визуально и на слух убедиться в отсутствии разрядов и перекрытия изоляции.

Аналогичным образом проверить электрическую прочность изоляции между соединенными вместе зажимами кабеля запуска и штырями сетевой вилки.

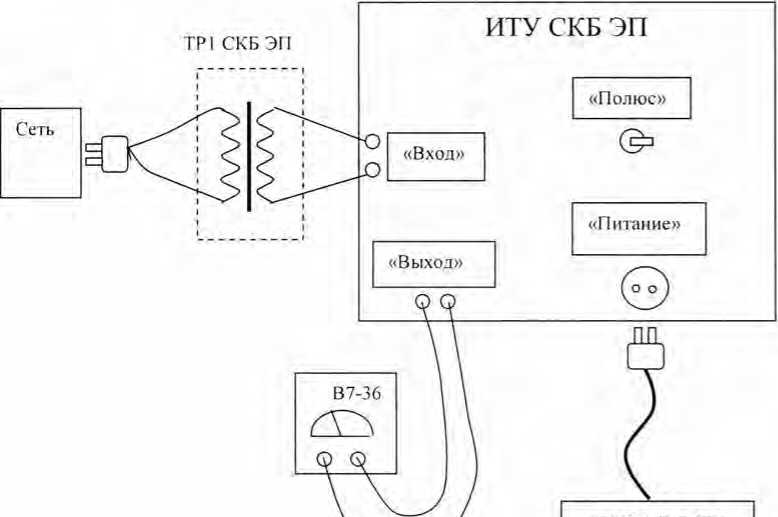

  • 7.2.2. Измерить ток утечки. Для этого собрать схему, приведенную в Прил. 2. и. коммутируя при помощи переключателя ИТУ «Полюс» вначале один, а потом другой полюс сетевой вилки, измерить соответствующие напряжения. Силу тока утечки вычислять по формуле: / = где /- сила тока. A; U- напряжение. В. В обоих случаях результат не должен превышать 0.7 мА.

  • 7.3. Опробование

    • 7.3.1. Проверить работоспособность прибора. Для этого присоединить к измерительному блоку штатные кабели каналов АВС и датчик ДП12 с измерительным стержнем (или ДП21. в зависимости от комплектации прибора). Включить прибор в соответствии с указаниями Руководства по эксплуатации. Дождаться окончания операций самоконтроля и распечатывания даты и времени. Убедиться в правильности показаний индикатора согласно РЭ. Наблюдая за индикатором, замкнуть между собой и разомкнуть каждую пару зажимов на кабелях АВС. Индикатор должен правильно отображать наличие и отсутствие контакта между зажимами.

    • 7.3.2. При подключенном датчике ДГ112 переместить измерительный стержень датчика на 300 - 400 мм. убедиться в наличии соответствующего изменения показания индикатора. Двигая стержень в обратном направлении, проверить уменьшение показания.

    • 7.3.3. При подключенном датчике ДГ121 повернуть вал датчика в обе стороны на 30 - 60° и убедиться в наличии соответствующих изменений показания индикатора.

    • 7.3.4. Присоединить к измерительному блоку кабель дистанционного пуска и подключить его зажимы «Вкл» к источнику постоянного напряжения. Плавно увеличивая напряжение источника. добиться запуска прибора на выполнение измерения: на индикаторе должна появиться надпись «Измерение», прибор должен выполнить измерение и распечатать нулевые показания. Напряжение запуска внести в протокол поверки.

Изменить полярность подаваемого напряжения и повторить описанную операцию. Выполнить те же операции на зажимах «Откл» кабеля запуска.

Напряжение запуска во всех случаях должно быть в пределах 50 - 70 В.

  • 7.3.5. Перевести прибор в режим линейка/угломер. Поочередно подключая вольтметр и миллиамперметр измерить выходные напряжения и выходные токи по каждому из каналов АВС. Все напряжения должны быть в пределах 1 1.5 ... 12.5 В. а токи - в пределах 170 -200 мА.

  • 7.3.6. К зажимам контролируемого канала присоединить магазин сопротивлений и установить на нем сопротивление 0 Ом (при этом на индикаторе должно быть символическое обозначение замкнутого контакта). Плавно увеличивая сопротивление магазина с шагом 10 Ом. достичь изображения на индикаторе символического обозначения разомкнутого контакта. Полученное сопротивление размыкания занести в протокол. Плавно уменьшая сопротивление, получить на индикаторе изображение символа замкнутого контакта. Сопротивления замыкания внести в протокол.

По каждому каналу АВС сопротивление размыкания должно быть в пределах 50 — 60 Ом. а сопротивление замыкания - 30 - 40 Ом.

  • 7.3.7. К «плюсовому» зажиму контролируемого канала присоединить «плюсовой» зажим источника питания. Соответствующим образом соединить минусовые зажимы. На источнике питания установить ограничение (стабилизацию) тока 200 мА. Перевести прибор в режим линейка/угломер. Плавно увеличивая напряжение источника, перевести его в режим стабилизации тока. Напряжение перехода (ограничения) занести в протокол. Это напряжение по каждому каналу должно быть в пределах 12 - 14 В.

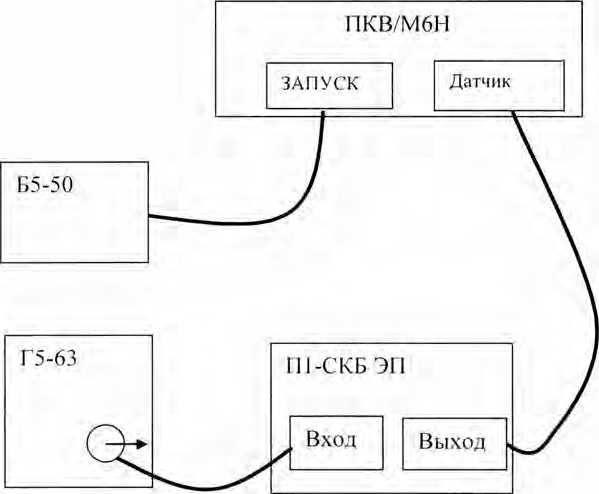

  • 7.3.8. Собрать схему Прил. 4. Установить выходную частоту генератора импульсов 40 кГц. Включить источник питания, запустить прибор на измерение. После окончания измерения распечатать график зависимости скорости от времени. Он должен представлять собой прямую линию, параллельную оси времени, без выбросов. Значение скорости должно быть 20.0 м/с.

  • 7.4. Определение метрологических характеристик.

    • 7.4.1. Определение погрешности измерения интервалов времени

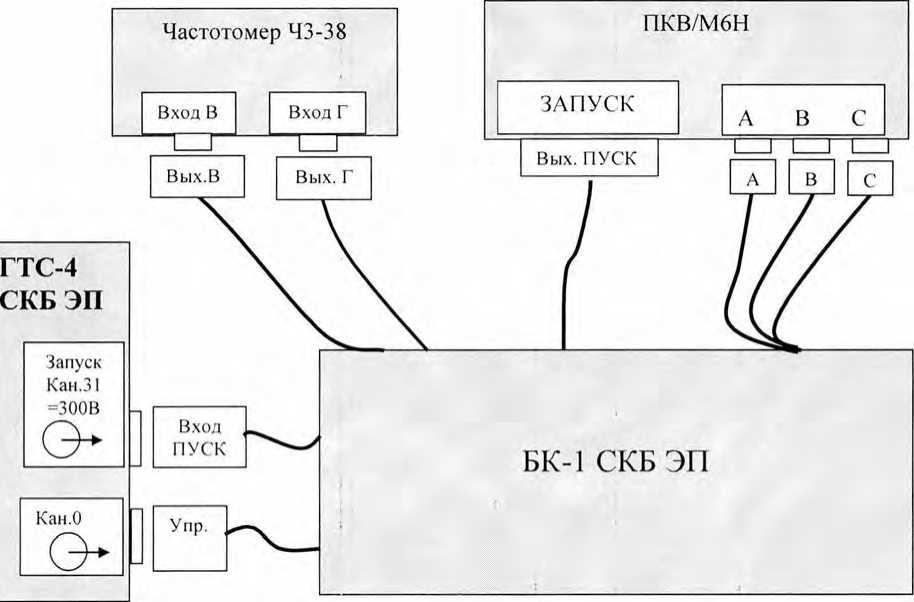

      • 7.4.1.1. Собрать схему Прил.6. Включить и прогреть все приборы в соответствии с их руководством по эксплуатации.

      • 7.4.1.2. Установить канал «В» частотомера на запуск, а канал «Г» на останов счета по переднему фронту положительного импульса напряжения. Настроить ГТС-4 на размыкание электрической цепи через 100.00 мс после запуска.

      • 7.4.1.3. С панели управления ГТС-4 подать команду на генерацию временного интервала. Дождаться окончания измерений и распечатывания на термобумаге таблицы рассчитанных параметров. Показания частотомера и время размыкания контактов, измеренное прибором, занести в протокол поверки.

      • 7.4.1.4. ГТС-4 настроить на замыкание электрической цепи через 100,00 мс после запуска. Канал «Г» частотомера установить на останов счета по заднему фронту положительного импульса. Выполнить операцию п.7.4.1.3

      • 7.4.1.5. Операции п.п. 7.4.1.2 ... 7.4.1.4 выполнить при интервале времени 5000.00 мс

      • 7.4.1.6. Для каждой точки поверки вычислить разность показаний прибора и частотомера и. в соответствии с правилами округления чисел, округлить результат до 0.01 мс. Результат вычислений сравнить с пределом погрешности. Если погрешность прибора меньше предела допускаемой погрешности, то считать что прибор прошел поверку по измерению интервалов времени.

    • 7.4.2. Определение погрешности измерение линейных перемещений.

      • 7.4.2.1. Определение погрешности, связанной с неравномерностью шага винтовой резьбы измерительного стержня.

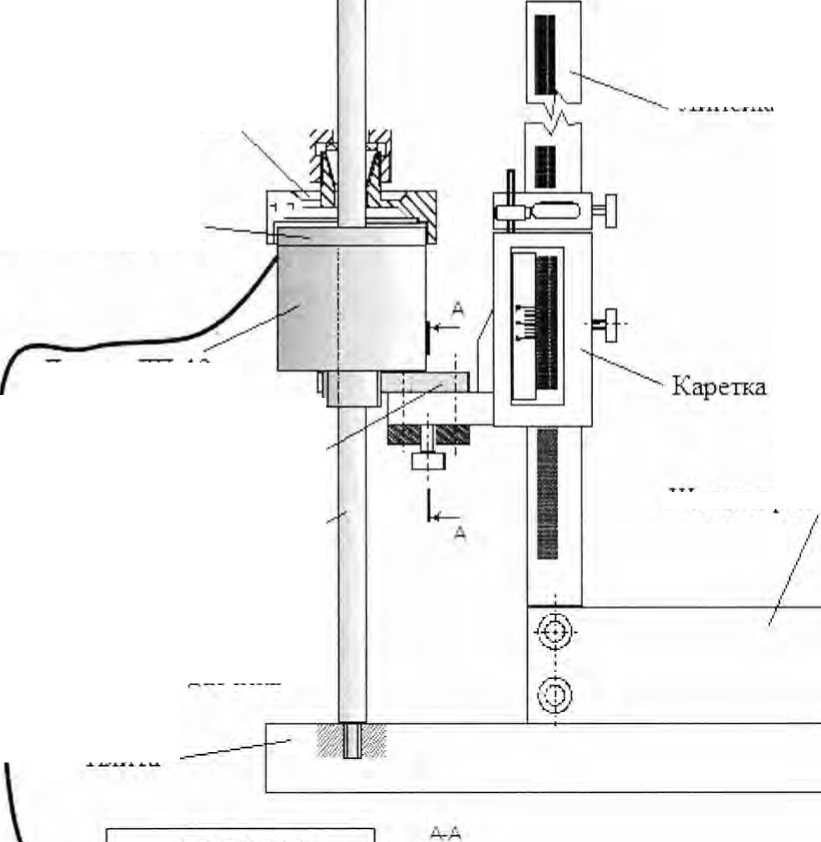

        • 7.4.2.1.1. Датчик линейных перемещений и штангенрейсмас установить, как показано в Прил. 7. Перевести каретку штангенрейсмаса с датчиком в верхнее положение. Включить прибор, дождаться его перехода в режим линейка/угломер.

        • 7.4.2.1.2. Плавно опускать каретку рейсмаса с датчиком до момента смены показаний прибора. Отсчитать и записать показания штангенрейсмаса. показания прибора обнулить.

        • 7.4.2.1.3. Спуститься на вторую точку поверки (35 % длины стержня) и зафиксировать положение каретки штангенрейсмаса. Гайкой плавного перемещения каретки опускать датчик до момента смены показания прибора. Записать показания штангенрейсмаса и прибора.

        • 7.4.2.1.4. Спуститься последовательно на третью и четвертую точки поверки (65 и 95 %) длины стержня и повторить операцию 7.4.2.1.3.

        • 7.4.2.1.5. Вычислить действительные перемещения датчика по формуле А, = 5,-5. . где 5,. 5„ показания штангенрейсмаса в i-й точке поверки и в начале перемещения соответственно.

        • 7.4.2.1.6. По формулам Au = (£,.,     )>t Д,2 - A,, -0,5. где - показания прибора в соответ

ствующей точке, вычислить границы погрешностей в соответствующих точках поверки. Среди А,, и А,, определить наибольшее по модулю значение.

  • 7.4.2.2. Определение вариации показаний при измерении линейных перемещений.

    • 7.4.2.2.1. С помощи каретки штангенрейсмаса перевести датчик в верхнее положение. Закрепить на датчике зажимное устройство (Прил.8). При помощи гайки зажимного устройства создать усилие перемещения стержня сквозь датчик такое, чтобы датчик был на грани перемещения под собственной тяжестью.

    • 7.4.2.2.2. Вращая винт перемещения штангенрейсмаса перемещать датчик до смены показания прибора. Отсчитать и записать показание штангенрейсмаса. Вращать винт перемещения в обратную сторону до момента смены показания прибора. Отсчитать и записать показание штангенрейсмаса. Вычислить разность показаний.

      LU LU                   Lu LU LU t'J IJ

.3. Операцию 7.4.2.2.2 повторить 3 раза. Вычислить среднее значение вариации.

.4. Сложить результаты вычисления 7.4.2.1.6 и 7.4.2.2.3. Полученный результат не должен превышать 1.0 мм.

Определение погрешности угловых перемещений.

Закрепить датчик ДП21 на поверочной плите,

. Определение биение вала датчика.

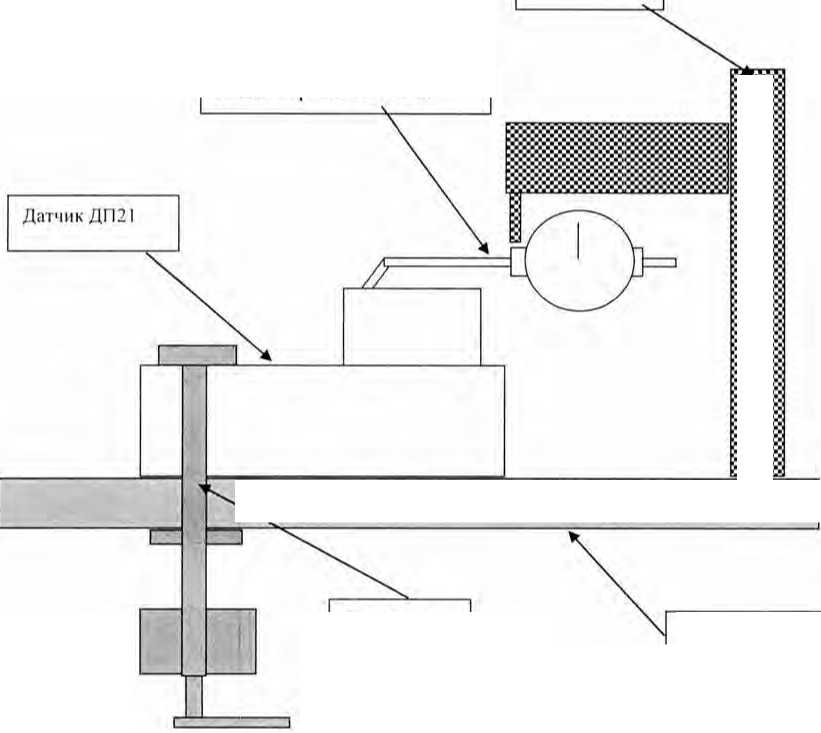

.1. Собрать схему поверки Прил. 13. Для этого установить шток индикаторной головки перпендикулярно плите, его конец упереть как можно ближе к наружному краю вала.

.2. После обнуления показания индикаторной головки сделать оборот вала на 360° и снять минимальное и максимальное показание. Вычислить разность показаний. Операцию повторить три раза. Максимальная разность показаний в трех измерениях не должна превышать 0,05 мм.

. Определение люфта подшипника датчика.

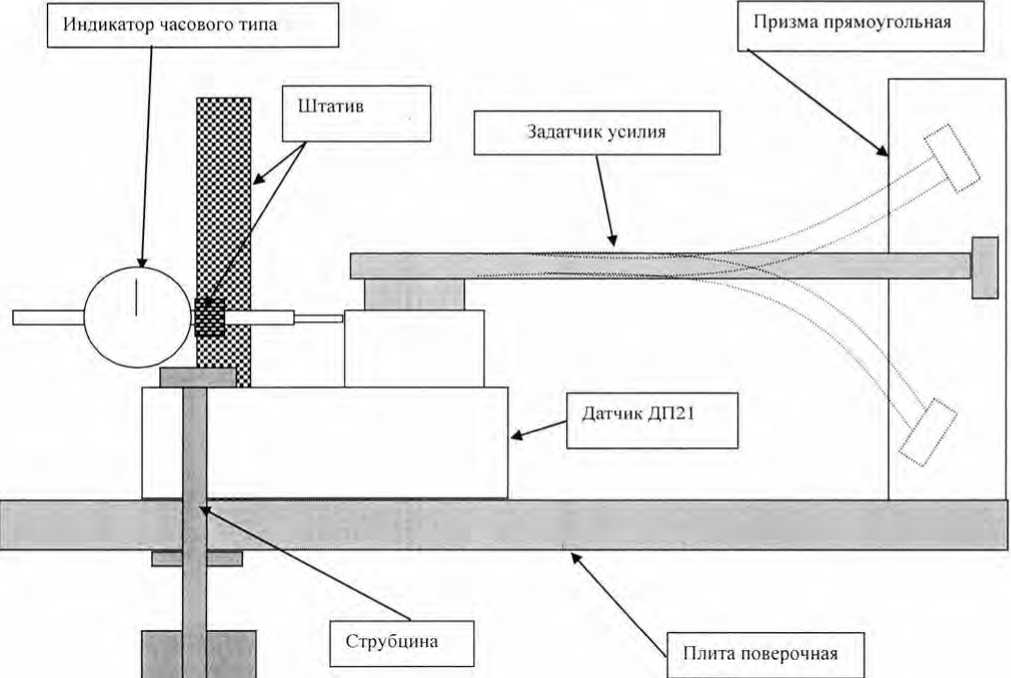

.1. Собрать схему поверки Прил. 10. На валу датчика закрепить задатчик усилия. Установить на поверочной плите штатив с закрепленной индикаторной головкой часового типа. Шток индикаторной головки расположить параллельно поверочной плите, его конец упереть в верхнюю кромку вала датчика. С противоположной стороны установить прямоугольную призму таким образом, чтобы средняя линия задатчика усилия и осевая линия штока индикаторной головки лежали в одной вертикальной плоскости.

  • 7.4.3.2.2. Прижав задатчик усилия к боковой грани прямоугольной призмы у ее основания, обнулить показания индикаторной головки. Приподнять на 60 - 70 мм от основания призмы конец задатчика усилия, одновременно прижимая его к боковой грани, снять показания индикаторной головки и занести их в протокол измерений.

  • 7.4.3.2.3. Операцию 7.4.3.2.2 повторить три раза. Среднее значение люфта подшипника не должно превышать 0.02 мм.

  • 7.4.3.3. Проверка количества секторов на окружности.

  • 7.4.3.3.1. Подключить датчик ДП21 к прибору и включить его. На вал датчика установить задатчик угла. Настроить микроскоп на семикратное увеличение. Прибор настроить на измерение линейных перемещений с датчиком ДП12.

  • 7.4.3.3.2. Установить торец одной из лезвий бритв задатчика угла в перекрестие микроскопа. Обнулить показания прибора. Повернуть вал датчика с установленным задатчиком угла на 360° и снова установить гот же горец лезвия в перекрестии окуляра микроскопа. Снять показание прибора. Оно должно быть 3999.5 мм или 4000 мм.

  • 7.4.3.4. Определение погрешности, связанной с неравномерностью шага дискретизации.

  • 7.4.3.4.1. Задатчик угла настроить на 60°.

  • 7.4.3.4.2. Установить торец одного из лезвий в перекрестие окуляра микроскопа (Прил. 12). Обнулить показания прибора. Повернуть вал датчика с задатчиком угла таким образом. чтобы в перекрестие окуляра микроскопа попал торец второго лезвия. Снять показание прибора и занести его в протокол измерений.

  • 7.4.3.4.3. Поворачивая задатчик угла относительно вала датчика с шагом 60". повторить операции п. 7.4.3.4.2 шесть раз.

  • 7.4.3.4.4. Вычислить среднее значение показаний и отклонения от него. Отклонение не должны быть более 2 мм. Погрешность измерения углового перемещения вычислить по фор

муле: Лог = — • 0.09 + 0.03. где ДА и 0.5 -максимальное отклонение показаний нри-0.5

бора от среднего значения и шаг дискретности показаний прибора соответственно, в миллиметрах: 0.09 и 0.03 - средний шаг дискретности датчика ДГ121 и его гистерезис соответственно, в тригонометрических градусах.

  • 7.4.4. Погрешность определения прибором скорости обусловлена погрешностями измерения времени и перемещения. Если они в допуске, то и погрешность измерения скорости находится в допуске.

8. Оформление результатов поверки

8.1 .Рекомендуемая форма протокола поверки (калибровки) прибора представлена в Прил. 14.

  • 8.2. Положительные результаты поверки оформляются выдачей свидетельства о поверке.

  • 8.3. В случае отрицательного результата поверки хотя бы по одному параметру прибор признается непригодным для применения и на него выдается извещение о непригодности.

  • 8.4. Если по условиям применения прибора его поверка заменяется калибровкой, на обратной стороне сертификата о калибровке могут быть записаны его фактические характеристики. Рекомендуемая форма представления этих характеристик представлена в Прил 15.

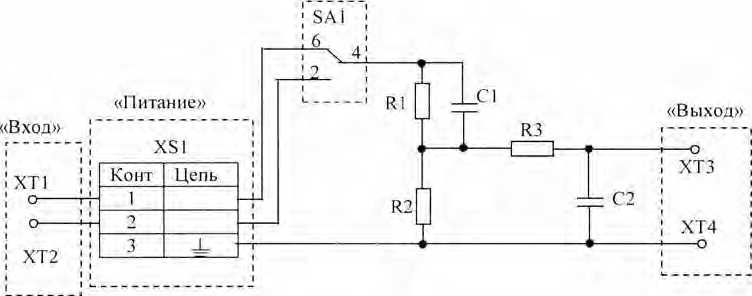

Измеритель токов утечки ИТУ СКБ ЭП

Схема электрическая принципиальная

«Полюс»

Поз. обозн.

Наименование

Кол.

Примечание

XS1

Розетка РА 16-004

1

XTI ... ХТ4

Зажим малогабаритный ЗМП га0.483.000 ТУ

1

SA1

Переключатель ТП1 -2

1

R1

C2-33-1-I.5 кОм

1

R2

С2-33-1-500 Ом

1

R3

С2-33-1-10 кОм

1

С1

МБМ О,25мкФ ±10% 250 В

1

С2

K73-I6 0.022 мкФ ±10% 1000 В

1

Схема соединения приборов при измерении токов утечки

ПКВ/М6Н

Преобразователь сигнала Ill СКБ ЭП

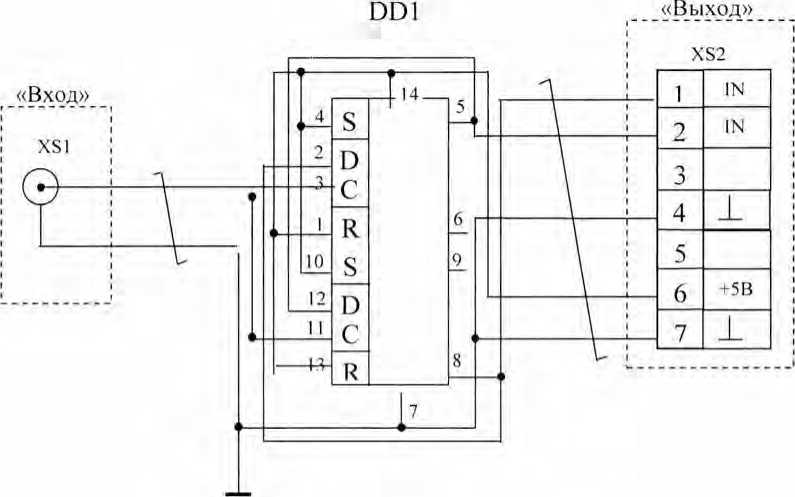

Схема электрическая принципиальная

Поз. Обозн

Наименование

Кол.

Примечание

XS1

Розетка СР-50-73фв

1

XS2

Розетка РС7ТВ АВО.364.047 ТУ

1

DD1

Микросхема КР1554ТМ2

1

Схема соединения приборов

при проверке пропускной способности канала датчика

Блок калибровочный БК-1 С'КБ ЭП

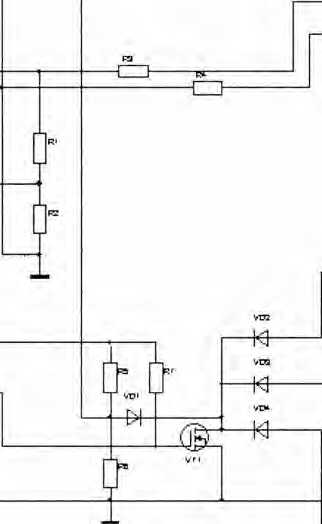

Схема электрическая принципиальная

! «Вых. ПУСК»

I

Поз. обозн.

Наименование

Кол.

XSI, XS2

Розетка СР-50-73вф

2

XS3

Розетка 2РМТ18КУН7Г1В1В ГЕО.364.126 ТУ

1

XS4

Розетка 2РМТ14К4Г) В1В ГЕО.364.126ТУ

1

XS5. XS6. S7

Розетка РС4ТВ с кожухом АВО.364.047ТУ

3

XPI

Вилка 2РМДТ18КП34Ш5В1В ГЕО.364.126ТУ

1

R1

С1-4-0,125-39 кОм ±5%

1

R2

С1-4-0.125-1 кОм ±5

1

R3. R4

С1-4-0.125-3 кОм±5

2

R5

С1-4-0.125-6,8 кОм±5

1

R6

С1-4-0.125-12 кОм ±5%

1

R7

C2-23-I0 кОм±5% 11ШК.434! 10.001 ТУ

1

VDI ... VD4

Диод КД510А ТТ3.362ТУ

4

VTI

Транзистор IRF3205

1

Описание работы блока калибровочного БК-1 СКБ ЭП.

Блок калибровочный БК-1 предназначен:

  • -  для получения из напряжения запуска, подаваемого на поверяемый прибор, напряжения для запуска отсчета времени частотомером;

  • -  для замыкания/размыкания электрической цепи, контролируемой каналами АВС поверяемого прибора;

  • -  для получения импульса остановки отсчета времени частотомером при замыка-нии/размыкании электрической цепи;

Напряжение запуска частотомера формируется из напряжения запуска прибора, подаваемого с выхода ГТС-4 СКБ ЭП, при помощи делителя напряжения, выполненного на резисторах Rl, R2.

Замыкание/размыкание контролируемой прибором электрической цепи осуществляется транзисторным ключом, время переключения которого не превышает 1 мкс. К этому ключу через диоды присоединяются каналы АВС прибора и средняя точка делителя напряжения, предназначенного для получения импульса остановки отсчета времени частотомером. Диоды предназначены для того, чтобы исключить взаимное влияние каналов и делителя напряжения друг на друга. При такой схеме выходные токи соответствующих каналов и делителя напряжения замыкаются только через транзисторный ключ, а не друг через друга.

Остановка отсчета времени частотомером происходит по переднему фронту положительного или отрицательного перепада напряжения, снимаемого с выхода делителя напряжения. Механизм получения высокого/низкого уровня напряжения заключается в том. что при закрытом транзисторном ключе напряжение снимается со средней точки делителя R2, R3. а при открытом транзисторном ключе резистор R3 оказывается зашунтированным сопротивлением открытого транзистора, что увеличивает коэффициент деления делителя и соответственно уменьшает выходное напряжение.

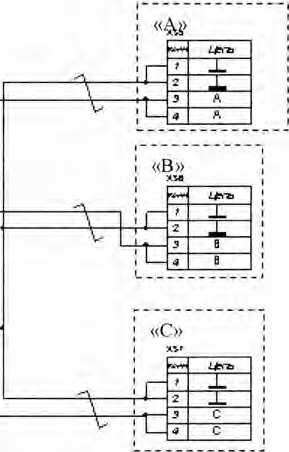

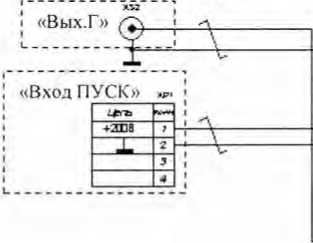

Схема соединения приборов при определении погрешности измерения интервалов времени

Приложение 7

Поверочная установка для определения составляющей погрешности измерения линейных перемещений связанной с неравномерностью шага винта измерительного стержня

Линейка

Крышка датчика ДП12

Пл о щ а д ка для гр е пл е нил ' датчика

Изм ерительный

стержень

Зажимное устройство

ч

Датчик ДП-12
■Кабель датчика
Плита —
ПКВСМбН
Штанг енрейсм ас

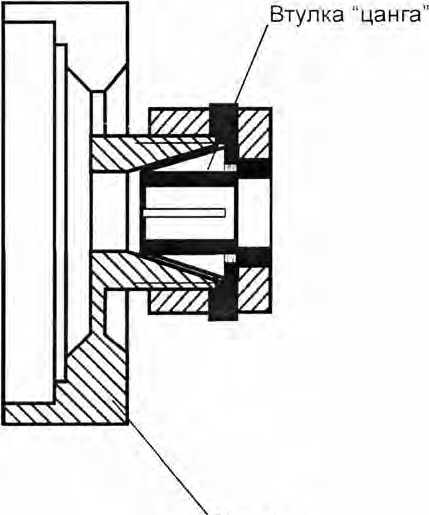

Зажимное устройство для определения вариации показаний при измерении линейных перемещений.

Корпус

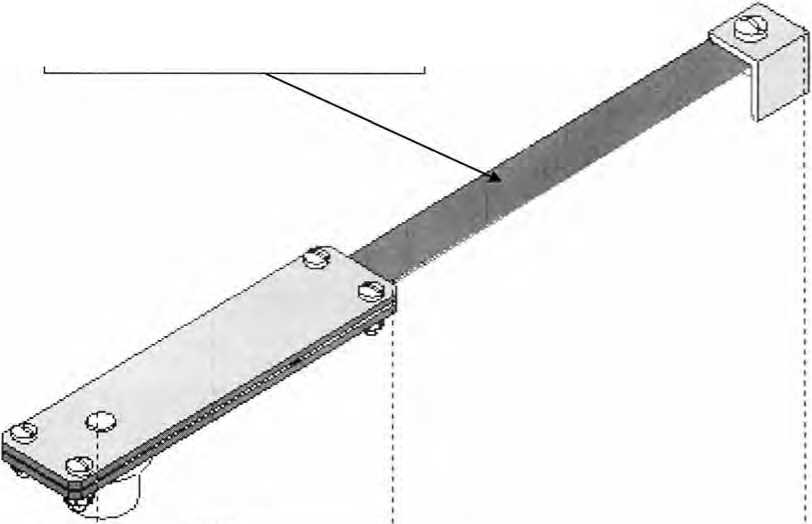

Задатчик усилия

Ножовочное полотно по металлу

80 мм

200 мм

Схема определения люфга подшипника датчика ДП21

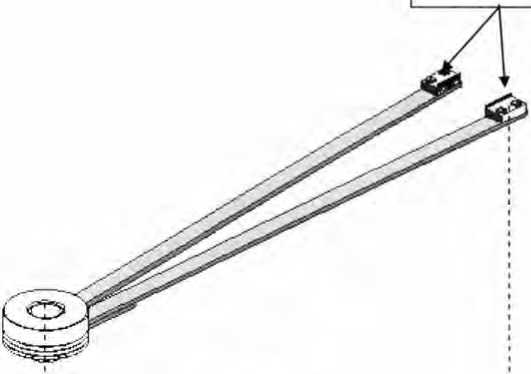

Задатчик угла

Лезвия бритвы

300мм

Приложение 12 Схема определения погрешности измерения угловых перемещений

ПКВ/М6Н

Датчик

Ок\ляр микроскопа МБ-9

Схема определения биения вала датчика

Штатив

Индикатор часового типа

Струбцина

Плита поверочная

Примечание: Шток индикатора упереть во внутреннюю поверхность посадочного отверстия вала датчика.

Форма протокола поверки

ПКВ/М6Н №_________

Внешний осмотр

Проверка безопасности

Электрическая прочность изоляции

Ток утечки на землю

Опробование

Напряжения дистанционного запуска по каналу Вкл

Напряжения дистанционного запуска по каналу Откл

Выходные напряжения каналов АВС

Выходные токи каналов АВС

Сопротивление размыкания каналов АВС

Сопротивление смыкания каналов АВС

Напряжение ограничения каналов АВС

Пропускная способность канала датчика

Определение основной абсолютной погрешности измерения интервалов времени

Измеряемый интервал времени, мс

Канал

По каналу «Вкл»

По каналу «Откл»

Измеренное

Действ.

Погрешность

И змеренное

Действ.

Погреш

ность

Замыкание контактов

100

«А»

«В»

«С»

5000

«А»

«В»

«С»

Размыкание контактов

100

«А»

«В»

«С»

5000

«А»

«В»

«С»

Определение погрешности измерения линейных перемещений

Определение составляющей погрешности измерения линейных перемещений связанной с не-равномерностыо шага винта измерительного стержня.

Измеряемые перемещения, %

Показания штан ген рейсмаса

Действительный

интервал

Измеренный интервал

Границы погрешности

L, =5, -5„

L,,..

~(^/ч L, )

А,2=А,.-0,5

0

*, =

XXX

XXX

XXX

XXX

35

65

95

Максимальная погрешность -

Определение вариации показаний линейных перемещений

Показания штан-генрейсмаса

Вариация

XXX

Среднее значение вариации

Погрешность измерения линейных перемещений =_____________________

Определение погрешности измерения угловых перемещений

Измерение люфта подшипника датчика, мм

Среднее значение

Определение биения вала датчика

Минимальное показание индикаторной головки

Максимальные показания индикаторной головки

Разность показаний

Показания прибора при повороте вала датчика на 360°_______________________

Определение разброса показаний прибора при измерении фиксированного углового перемещения на 60”

Показания прибора

Среднее значение

Отклонение от среднего значения

Максимальное (по модулю) отклонение от среднего значения Л /. =_____________________

Погрешность измерения углового перемещения. ( Да = — 0.09 + 0.03 )°            __

0.5

Дата_______________ФИО поверителя___________________Роспись_______________

Форма представления результатов в сертификате о калибровке

Основная абсолютная погрешность измерения интервалов времени

Дискретные каналы

Замыкание контакта

Размыкание контакта

Точки поверки, мс

100

5000

100

5000

«А»

«В»

«С»

Основная абсолютная погрешность измерения линейных перемещений не более. мм:.........................................................................................................................

Основная абсолютная погрешность измерения угловых перемещений не более, градус..............................................................................................................................

26

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
