Методика поверки «ТРАНСФОРМАТОРЫ ТОКА ТГМ» (ИЦРМ-МП-217-20)

УТВЕРЖДАЮ

М.П. «

.с. Казаков

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

ИЦРМ-МП-217-20 г. Москва 2020

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок трансформаторов тока ТГМ, изготавливаемых Акционерным обществом «Раменский электротехнический завод Энергия» (АО «РЭТЗ Энергия»), г. Раменское Московской области, содержащих в своем составе вторичные обмотки для защиты с классами точности 5PR и/или lOPR по ГОСТ Р МЭК 61869-2-2015.

Трансформаторы тока ТГМ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промыщленной частоты на номинальные напряжения 35, 110, 220 кВ.

Интервал между поверками (межповерочный интервал) - 8 лет.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 -

температура окружающего воздуха от +10 до +30 °C; относительная влажность от 30 до 80 %; атмосферное давление от 84 до 106 кПа.

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивщие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

• 4.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 4.2 Допускается применять другие средства поверки, обеспечивающие треоуемую точность передачи единиц величин поверяемому средству измерений.

4.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формуляра.^ или паспортах) о поверке.

Таблица 2 -

Таблица 3 - Вспомогательные

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением свыше 1 кВ и имеющие квалификационную группу по технике безопасности не ниже IV.

Перед поверкой должны быть выполнены следующие мероприятия: Проверены документы, подтверждающие электрическую безопасность. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75. Все средства измерений, участвующие в поверке, должны быть надежно заземлены.

Внешний осмотр проводить по п. 9.1 ГОСТ 8.217-2003.

Перед поверкой должны быть выполнены следующие подготовительные работы: Средства измерений, используемые при поверке, должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

Поверяемое средство измерений должно быть подготовлено и опробовано в соответствии с руководством по эксплуатации.

8.1    Метрологические характеристики трансформаторов тока ТГМ

Таблица 4

8.2 Проверка сопротивления изоляции Поверку проводить по п. 9.2 ГОСТ 8.217-2003.

• 8.3 Размагничивание

Поверку проводить по п. 9.3 ГОСТ 8.217-2003.

• 8.4 Проверка правильности обозначения контактных зажимов и выводов Поверку проводить по п. 9.4 ГОСТ 8.217-2003.

• 8.5 Определение погрешностей

Поверку проводить по п. 9.5 ГОСТ 8.217-2003.

Пределы допускаемых погрешностей вторичных обмоток для защиты с классами точности 5PR; lOPR должны соответствовать таблице 205 ГОСТ Р МЭК 61869-2-2015.

• 8.6 Определение коэффициента остаточной магнитной индукции

Определение коэффициента остаточной магнитной индукции проводить согласно ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока» по схеме с постоянным источником напряжения.

Определение коэффициента остаточной магнитной индукции проводить в следующем порядке:

1. Измерить с помощью миллиомметра сопротивление вторичной обмотки трансформатора тока Ret и установить сопротивление шунта /?ш в пределах от 0,1 до 1 Ом.

Собрать схему измерений согласно рисунку 1.

Измерение напряжения на выводах вторичной обмотки трансформатора Um(t) и напряжения на шунте иш(1} проводить с помощью цифрового осциллографа. Запись осциллограмм начинать не позднее момента замыкания выключателя. Частота дискретизации должна быть не менее 1 Мега/выборок в секунду (4-10'^ с.). Развертку по напряжению на канале осциллографа, измеряющем       устанавливать исходя из

напряжения на выводах источника Е. Развертку по напряжению на канале осциллографа, измеряющем UmU), устанавливать исходя из рассчитанного по формуле (1) максимального значения напряжения на шунте в опыте:

—-—

Uiu.max - максимальное расчетное напряжение на шунте. В;

Е - номинальное постоянное напряжение источника. В;

Еш - сопротивление шунта, определенное в пункте 1, Ом;

Ret - сопротивление вторичной обмотки трансформатора тока, определенное в пункте 1,

• 4. Замкнуть выключатель 5 на время, достаточное для наступления насыщение сердечника, факт которого определяется выходом напряжения Um(t) на установившейся режим и снижением значения этого напряжения на 1-2 порядка, относительно начальной величины. Разомкнуть выключатель. Измерение и запись напряжений Um(t) и Uiu(t) требуется проводить до момента выхода напряжения на вторичной обмотке на установившееся нулевое значение после размыкания выключателя.

• 5. Определить ток намагничивания im(t) через вторичную обмотку трансформатора тока по формуле (2)

(2)

где im(t) - ток намагничивания. А;

Uui(t) - напряжение на шунте, измеренное с помощью цифрового осциллографа. В;

R,u - сопротивление шунта. Ом.

• 6. На основании записанных с помощью цифрового осциллографа сигналов напряжения на выводах вторичной обмотки Um(t) и рассчитанного тока через вторичную обмотку im(t) определить зависимость потокосцепления ^(t) от времени, для чего выполнить интегрирование напряжения в соответствие с формулой (3):

г

'F(/) =                (0V/

о

где dt - шаг дискретизации по времени, с;

*R(t) - результирующее значение потокосцепления в зависимости от времени, Вб.

Вторичная обмотка трансформатора

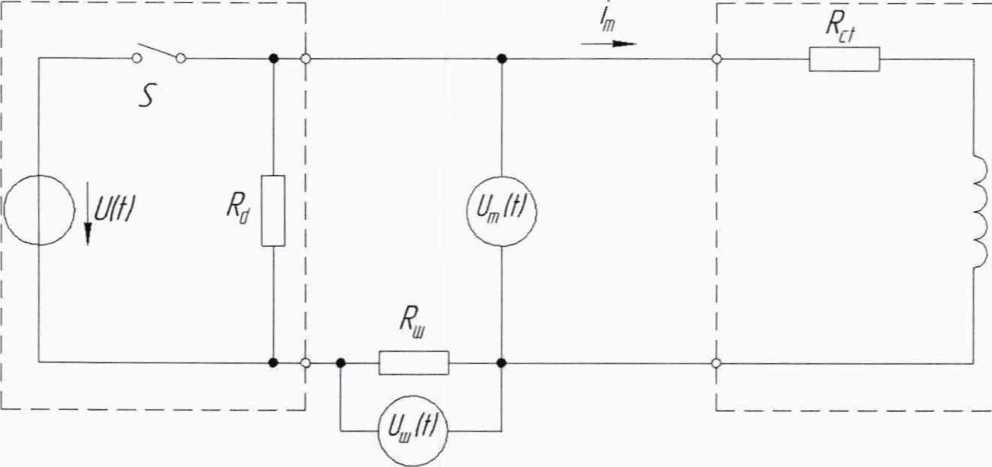

Рисунок 1 - Схема определения коэффициента остаточной магнитной индукции

где Я/7Я- источник постоянного напряжения;

5 - выключатель;

Rd - демпфирующий резистор для ограничения скачка напряжения, сопровождающего обрыв тока через индуктивность обмотки трансформатора тока после размыкания ключа;

Ret - сопротивление вторичной обмотки трансформатора тока;

Rtu - сопротивление щунта.

WO - ток намагничивания испытуемой обмотки, рассчитанный по формуле (2).

Um(t) - напряжение на испытуемой обмотке, измеренное с помощью цифрового осциллографа.

Uiu(t) - напряжение на щунте, измеренное с помощью цифрового осциллографа.

• 7. Полученные результаты измерений и расчетов занести в таблицу 5. Количество точек, занесенных в протокол, должно быть достаточным для определения максимального значения потокосцепления.

Таблица 5 - Результирующие значения напряжения на испытуемой обмотке, тока намагничивания и потокосцепления.

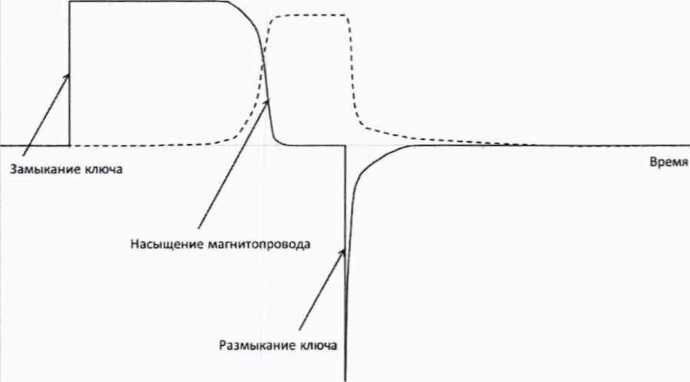

8. Характерный вид зависимости напряжения на испытуемой обмотке Um(t) и тока намагничивания        протекающего через испытуемую обмотку, от времени

представлены на рисунке 2.

--Ток намагничивания  —Напряжение на обмотке

Рисунок 2 - Характерный вид зависимости напряжения на испытуемой обмотке и тока намагничивания от времени

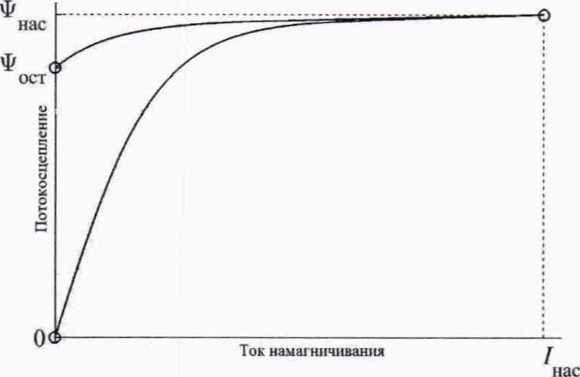

9. Характерный вид зависимости потокосцепления от тока намагничивания 'P(im), соответствующий опыту с насыщением сердечника, приведен на рисунке 3. Максимальное значение зависимости 'F(im) представляет собой потокосцепление насыщения 'Рнас, финальное значение временной зависимости ’Pfz) - остаточное потокосцепление намагничивания ^Рост.

Рисунок 3 - Характерный вид зависимости потокосцепления от тока намагничивания в опыте по определению коэффициента остаточной намагниченности

10. Определить коэффициент остаточной магнитной индукции Kr как отношение остаточного потокосцепления намагничивания к потокосцеплению насыщения, выраженное в процентах, по формуле (4):

к. =-^100%

VI/

HUt

Результаты поверки считаются положительными, если полученное значение коэффициента остаточной магнитной индукции не превышает 10 %.

При невыполнении этих требований, трансформатор бракуется и направляется в ремонт.

Процедуры обработки результатов измерений, полученных при определении метрологических характеристик, а также критерии положительных результатов поверки, приведены в соответствующих пунктах методики поверки.

Критерием для принятия поверителем решения по подтверждению соответствия средства измерений метрологическим требованиям, установленным при утверждении типа, является соответствие результатов поверки по всем пунктам методики характеристикам, приведенным в описании типа средства измерений и настоящей методике.

Оформление результатов поверки производить в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки в паспорт трансформатора наносится знак поверки.

При отрицательных результатах поверки трансформатор не допускается к дальнейшему применению, знак предыдущей поверки гасится и выдается извещение о непригодности.

Ведущий инженер ООО «ИЦРМ»

8
