Методика поверки «Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810» (МП-242-1467-2013)

Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810

МЕТОДИКА ПОВЕРКИ

МП-242-1467-2013

Разработано и утверждено

ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева»

Санкт-Петербург

2013

Настоящая методика поверки распространяется на анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810 (далее - анализаторы), предназначенные для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, и устанавливает методику их первичной поверки и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

1.2 Если при проведении той или иной операции поверки получен отрицатель-ный результат, дальнейшую поверку прекращают.

2.1 При проведении поверки применяют средства, указанные в таблице 2.

Т а б л и ц а 2

• 2.2 Допускается применение других средств поверки, не приведенных в табли-це 2, метрологические характеристики которых не хуже указанных в таблице 2.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, ГС в баллонах под давлением и стандартные образцы состава водных растворов этанола - действующие паспорта, камера климатическая - действующее свидетельство об аттестации.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией, обеспечивающей кратность воздухообмена не менее 4-х в 1 час.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны (помимо этанола) должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 При проведении поверки должны быть соблюдены правила безопасности по ГОСТ

12.2.007.0-75 и «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденные Госгортехнадзором.

• 3.4 К проведению поверки анализаторов допускают лиц, ознакомленных с ГОСТ 8.578-2008, ГОСТ Р 8.676-2009 и руководством по эксплуатации (далее - РЭ) анализаторов, имеющих квалификацию поверителя, действующий аттестат и прошедших инструктаж по технике безопасности в установленном порядке.

  4 УСЛОВИЯ ПОВЕРКИ

  4.1 При проведении поверки соблюдают следующие условия: - диапазон температуры окружающего воздуха, °С: - диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа -  массовая концентрация этанола в окружающем воздухе 1, мг/л

  от 15 до 25; от 30 до 80; от 84 до 106; не более 0,010.

Примечание - При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе дополнительно учитывают требования к рабочему диапазону температуры окружающего воздуха, указанному в их РЭ.

• 4.2 При выполнении операций поверки по 6.2.3, 6.4.1.3 и 6.4.1.4 настоящей методики не допускается поочередно подавать на поверяемый анализатор ГС от генераторов газовых смесей паров этанола в воздухе и ГС этанол/азот из баллонов под давлением (таблица 2).

• 4.3 При проведении поверки с помощью генераторов газовых смесей паров этанола в воздухе соблюдают следующие условия применения стандартных образцов состава водных растворов этанола:

• - бутыль с раствором вскрывают непосредственно перед использованием;

• -  раствор используют для однократной заливки в генератор;

• - раствор подлежит замене при превышении максимального количества генерируемых проб ГС без замены водного раствора этанола, указанного в РЭ генератора, или при нахождении в генераторе более 6 часов;

- после использования раствор хранению и повторному использованию не подлежит.

5 ПОДГОТОВКА К ПОВЕРКЕ

• 5.1 Подготавливают анализатор к работе в соответствии с требованиями разде-ла «Подготовка к работе» РЭ.

Для анализаторов Alcotest модели 6810 проверяют и при необходимости коррек-тируют текущую дату и время, установленные в анализаторе, согласно его РЭ.

• 5.2 Подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации.

• 5.3 Проверяют наличие паспортов и сроков годности ГС в баллонах под давле-нием и стандартных образцов состава водных растворов этанола. Проверяют наличие и целостность защитных этикеток на

• 5.4 Баллоны с ГС выдерживают в помещении, в котором проводят поверку, не менее 24 ч, поверяемый анализатор - не менее 2 ч. Перед проведением поверки не допускается подавать на поверяемый анализатор пробы выдыхаемого воздуха или другие газовые смеси в течение не менее

• 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие анализатора следующим тре-бованиям:

• - отсутствуют внешние повреждения, влияющие на работоспособность и безо-пасность;

• - органы управления, разъемы, штуцера исправны;

• -  надписи и маркировка на корпусе анализатора четкие, соответствующие ЭД;

• -  в анализаторе установлены точные дата и время (для анализаторов Alcotest модели 6810). Результаты внешнего осмотра считают положительными, если анализатор соот-ветствует перечисленным требованиям.

• 6.2 Опробование

• 6.2.1 Проверка общего функционирования

Проверку проводят путем включения анализатора согласно РЭ, при этом анали-затор выполняет автоматическую диагностику работоспособности.

Результаты проверки общего функционирования считают положительными, если все тесты автоматической диагностики работоспособности завершены успешно со-гласно РЭ.

• 6.2.2 Проверка функционирования автоматического режима отбора пробы

• 6.2.2.1 Проверку проводят путем последовательной подачи на вход анализатора воздуха из баллона под давлением с разным расходом и контроля срабатывания ав-томатического режима отбора пробы ГС. Подачу воздуха на вход анализаторов осуще-ствляют через мундштук, входящий в комплект анализаторов.

Примечания:

• 1) При выполнении операции поверки по 6.2.2 измерения на анализаторе выполняют в измерительном режиме в автоматическом режиме отбора пробы ГС.

• 2) При проведении проверки функционирования автоматического режима отбора пробы допускается вместо воздуха или азота из баллона под давлением подавать на анализатор сжатый воздух от компрессора.

• 6.2.2.2 Проверку выполняют в следующей последовательности:

а) Открывают баллон с воздухом и с помощью вентиля точной регулировки, кон-тролируя по ротаметру, устанавливают расход воздуха 8 л/мин; отсоединяют ротаметр;

б) Включают анализатор согласно РЭ и после выхода анализатора в измери-тельный режим подают на него воздух из баллона под давлением, при этом анализа-тор не должен выполнить автоматический отбор пробы ГС;

в) Открывают баллон с воздухом и с помощью вентиля точной регулировки, кон-тролируя по ротаметру, устанавливают расход воздуха 12 л/мин; отсоединяют рота-метр;

г) Включают анализатор согласно РЭ и после выхода анализатора в измери-тельный режим подают на него воздух из баллона под давлением, через 5 секунд от-соединяют анализатор, при этом анализатор должен выполнить автоматический отбор пробы ГС.

• 6.2.2.3 Результаты проверки функционирования автоматического режима отбора пробы ГС считают положительными, если анализатор соответствует требованиям, указанным в 6.2.2.2 настоящей методики.

• 6.2.3 Корректировка показаний

• 6.2.3.1 Корректировку показаний анализатора проводят путем подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б) согласно 6.2.3.2 или 6.2.3.3 в зависи-мости от выбранного средства поверки.

При поверке анализаторов в рамках метрологической экспертизы операцию по корректировке показаний анализаторов выполнять запрещается.

• 6.2.3.2 Выполнение измерений с помощью генераторов газовых смесей паров этанола в воздухе:

а) Собирают газовую систему согласно рисунку 1. Генератор располагают так, чтобы на него не падали прямые солнечные лучи и вблизи отсутствовали источники охлаждения или нагрева. Длина соединительной трубки на выходном штуцере генера-тора - не более 5 см. Перед заливкой раствора в генератор проверяют отсутствие вла-ги и конденсата на внутренней поверхности емкости для раствора генератора, соеди-нительных трубок и мундштуков, при наличии влаги или конденсата необходимо про-сушить все элементы генератора. Подачу ГС на вход анализаторов осуществляют че-рез мундштук, входящий в комплект анализаторов.

б) В соответствии с РЭ генератора приготавливают ГС, используя соответст-вующий водный раствор этанола согласно таблице Б.1 приложения Б.

в) Рассчитывают действительное значение массовой концентрации этанола в ГС на выходе генератора , мг/л, по формуле:

Д

с -      ■

_д

где ; „ - аттестованное значение массовой концентрации этанола в используемом стандартном образце состава водного раствора этанола, указанное в паспорте, мг/см³.

г) Выполняют корректировку показаний анализатора в сервисном режиме:

• - включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления, вводят PIN-код (см. таблицу 1);

• - заходят в раздел «Калибровка» и далее в подраздел «Опции», в котором уста-навливают тип газа «Влажный газ» и вводят значение массовой концентрации этанола в ГС на выходе генератора С , рассчитанное по формуле (1);

• - в разделе «Калибровка» выбирают подраздел «Калибровка» и нажимают кноп-ку «ОК»;

• - при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ, устанавливают расход ГС на выходе генератора 6 л/мин;

• -  после появления на дисплее анализатора сообщения «Подайте газ!», подают на вход анализатора ГС с выхода генератора;

• -  после появления на дисплее сообщения «Прекратите подачу», отсоединяют анализатор и закрывают вентиль на баллоне.

• 6.2.3.3 Выполнение измерений с помощью газовых смесей в баллонах под дав-лением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более 10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) Выполняют корректировку показаний анализатора в сервисном режиме:

• - включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления, вводят PIN-код (см. таблицу 1);

• - заходят в раздел «Калибровка» и далее в подраздел «Опции», в котором уста-навливают тип газа «Сухой газ» и вводят значение массовой концентрации этанола в ГС, рассчитанное по формуле:



где <   - аттестованное значение массовой концентрации этанола в используемой ГС в

баллоне по давлением, указанное в паспорте, мг/л;

• - атмосферное давление, измеренное с помощью барометра, кПа.

• - в разделе «Калибровка» выбирают подраздел «Калибровка» и нажимают кноп-ку «ОК»;

• - при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ, устанавливают расход ГС 6 л/мин;

• - после появления на дисплее анализатора сообщения «Подайте газ!», подают на вход анализатора ГС из баллона под давлением;

• - после появления на дисплее сообщения «Прекратите подачу», отсоединяют анализатор и закрывают вентиль на баллоне.

• 6.2.3.4 В анализаторах Alcotest модели 6510 устанавливают дату выполнения корректировки показаний в разделе «Калибровка», в подразделе «Устан. дату ка-либр.».

• 6.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения проводят визуально пу-тем идентификации номера встроенного программного обеспечения:

• - включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления, вводят PIN-код (см. таблицу 1);

• - заходят в раздел «Информация», в подраздел «Версия ПО» и регистрируют установленную в анализаторе версию программного обеспечения.

Результаты проверки соответствия программного обеспечения считают положи-тельными, если номер версии встроенного программного обеспечения анализаторов модели Alcotest 6510 не ниже Rev. 2.59, анализаторов модели Alcotest 6810 не ниже Rev. 3.8.

1      2                 3                      4               5      6

1 - баллон с воздухом; 2 - вентиль; 3 - ротаметр; 4 - генератор;

5 - мундштук из комплекта анализатора; 6 - анализатор

Рисунок 1 - Газовая система для подачи на анализатор ГС от генератора газовых смесей паров этанола в воздухе Alcotest CU34.

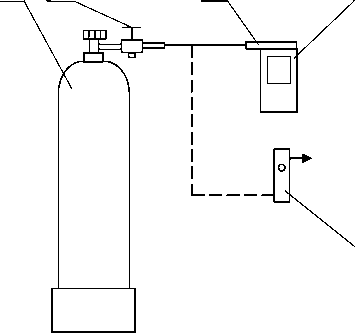

1 - баллон с ГС; 2 - вентиль; 3 - мундштук из комплекта анализатора;

4 - анализатор; 5 -ротаметр

Рисунок 2 - Газовая система для подачи на анализатор ГС из баллона под давлением

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение погрешности при температуре окружающего воздуха (20 ± 5) °С

• 6.4.1.1 Определение погрешности проводят в пяти точках диапазона измерений (далее -точки поверки) путем поочередной подачи на вход анализаторов ГС и регист-рации показаний анализаторов.

Основные метрологические характеристики анализаторов приведены в приложе-нии А.

• 6.4.1.2  ГС подают на вход анализатора в последовательности №№ 1-2-3-4-5-1 (таблица Б.1 приложения Б).

В каждой точке поверки проводят по три цикла измерений путем подачи на вход анализатора

i-ой ГС и регистрации показаний анализатора согласно 6.4.1.3 или 6.4.1.4 в зависимости от выбранного средства поверки.

Если при подаче на вход анализатора ГС № 1 в первом цикле измерений зареги-стрированы нулевые показания, допускается для ГС № 1 второй и третий цикл измерений не выполнять. аксессуаров.

• 6.4.1.3 Выполнение измерений с помощью генераторов газовых смесей па-ров этанола в воздухе:

а)  подготавливают генератор к работе согласно 6.2.3.2, перечисление а) - в).

б) включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления, вводят PIN-код (см. таблицу 1);

в) заходят в раздел «Калибровка» и далее в подраздел «Опции», в котором ус-танавливают тип газа «Влажный газ» и вводят значение массовой концентрации эта-нола в ГС на выходе генератора С • , рассчитанное по формуле (1);

г) Каждый цикл измерения проводят по схеме:

• -  в разделе «Калибровка» выбирают подраздел «Проверка» и нажимают кнопку «ОК»;

• -  при отсоединенном анализаторе открывают баллон с воздухом и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ, устанавливают расход ГС на выходе генератора 6 л/мин;

• -  после появления на дисплее анализатора сообщения «Подайте газ!», подают на вход анализатора ГС с выхода генератора;

• -  после появления на дисплее сообщения «Прекратите подачу», отсоединяют анализатор, закрывают вентиль на баллоне и регистрируют показание анализатора , мг/л;

• - соблюдают интервал между циклами измерений: не менее 10 с.

д) при выполнении измерений с помощью генератора регистрируют количество генерируемых проб ГС без замены водного раствора этанола. При превышении мак-симального количества генерируемых проб ГС, указанного в РЭ генератора, выполня-ют замену стандартного образца состава водного раствора этанола.

Максимальное количество поверяемых анализаторов с помощью генератора га-зовых смесей паров этанола в воздухе Alcotest CU34: 6.

• 6.4.1.4 Выполнение измерений с помощью газовых смесей в баллонах под давлением:

а) Собирают газовую систему согласно рисунку 2. Длина соединительной трубки - не более

10 см. Подачу ГС на вход анализаторов осуществляют через мундштук, входящий в комплект анализаторов.

б) включают анализатор согласно РЭ и заходят в сервисное меню путем нажатия и удержания в течение 5 секунд левой синей кнопки управления, вводят PIN-код (см. таблицу 1);

в) заходят в раздел «Калибровка» и далее в подраздел «Опции», в котором ус-танавливают тип газа «Сухой газ» и вводят значение массовой концентрации этанола в ГС, рассчитанное по формуле (2);

г)  Каждый цикл измерения проводят по схеме:

• -  в разделе «Калибровка» выбирают подраздел «Проверка» и нажимают кнопку «ОК»;

• -  при отсоединенном анализаторе открывают баллон с ГС и с помощью вентиля точной регулировки, контролируя по ротаметру РМ-0,63 ГУЗ, устанавливают расход ГС 6 л/мин;

• -  после появления на дисплее анализатора сообщения «Подайте газ!», подают на вход анализатора ГС из баллона под давлением;

• -  после появления на дисплее сообщения «Прекратите подачу», отсоединяют анализатор и закрывают вентиль на баллоне;

• -  после окончания измерительного цикла закрывают баллон с ГС и реги-стрируют показание анализатора , мг/л;

• -  рассчитывают измеренное значение массовой концентрации этанола в i-ой ГС , мг/л, (для всех ГС, кроме ГС № 1) по формуле:



Р - атмосферное давление, измеренное с помощью барометра, кПа.

• 6.4.2 Определение погрешности при температуре окружающего воздуха, со-ответствующей рабочим условиям эксплуатации

• 6.4.2.1 Определение погрешности выполняют в два этапа:

• -  на первом этапе определяют погрешность при температуре окружающего воз-духа (20 ± 5) ° С;

• -  на втором этапе определяют погрешность при температуре окружающего воз-духа, соответствующей нижнему и верхнему значению рабочих условий эксплуатации анализатора.

• 6.4.2.2 Определение погрешности при температуре окружающего воздуха (20 ± 5) ° С проводят согласно 6.4.1 настоящей методики.

• 6.4.2.3 Определение погрешности при температуре окружающего воздуха, соот-ветствующей нижнему и верхнему значению рабочих условий эксплуатации анализа-тора, проводят путем выдерживания анализатора в климатической камере и подачи на вход анализатора ГС № 3 (таблица Б.1 приложения Б).

Измерения выполняют в следующей последовательности:

а)  помещают анализатор в климатическую камеру и устанавливают в камере температуру 48 °С; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

б)  проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.4.1.3 или 6.4.1.4 (в зависимости от вы-бранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдер-живают в климатической камере не менее 5 минут;

в)  помещают анализатор в климатическую камеру и устанавливают в камере температуру минус 3 °С; выдерживают анализатор в камере при заданной температуре не менее 2 ч;

г) Проводят три цикла измерений путем подачи на вход анализатора ГС № 3 и регистрации показаний анализатора согласно 6.4.1.3 или 6.4.1.4 (в зависимости от вы-бранного средства поверки); анализатор достают из климатической камеры только на время подачи ГС - не более 15 с, между циклами измерений анализатор выдержи-вают в климатической камере не менее 5 минут. Примечание - При выходе климатической камеры на режим скорость изменения тем-пературы воздуха в рабочем объеме камеры должна быть не более 1 °/мин.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

• 7.1 По результатам измерений, полученным по 6.4.1 и 6.4.2 настоящей методики в каждой точке поверки по каждому циклу измерений, рассчитывают значение абсо-лютной или относительной погрешности анализаторов, в зависимости от того, какая погрешность нормирована для данной точки поверки.

Значение абсолютной погрешности анализатора , мг/л, при подаче i-ой ГС рас-считывают по формуле

■          ' '              ^;                                                                                                (4)

где " - измеренное значение массовой концентрации этанола при подаче i-ой ГС, мг/л;

С " - действительное значение массовой концентрации этанола в i-ой ГС (при по-верке с помощью генераторов рассчитывается по формуле (1), при поверке с помощью ГС в баллоне под давлением указано в паспорте), мг/л.

Значение относительной погрешности анализатора , %, при подаче i-ой ГС рассчитывают по

' ср                                                                (5)

• 7.2 Результаты определения погрешности анализатора считают положительными, если полученные значения погрешности анализатора в каждой точке поверки по каждому циклу измерений не превышают пределов допускаемой погрешности, установленных при утверждении типа и указанных в РЭ анализаторов (см. приложение А).

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 Составляют протокол поверки по форме, приведенной в приложении В.

• 8.2 При положительных результатах поверки анализатор признают годным к применению и выписывают на него свидетельство о поверке установленной формы согласно ПР 50.2.006-94. Форма оборотной стороны свидетельства о поверке анализа-торов приведена в приложении Г. Примечание - На оборотной стороне свидетельства о поверке допускается не дублировать информацию, если она приведена на лицевой стороне свидетельства о поверке.

При первичной поверке до ввода в эксплуатацию допускается вместо оформления свидетельства о поверке наносить знак поверки (поверительное клеймо) в паспорт анализатора.

• 8.3 При отрицательных результатах поверки анализатор не допускают к применению и выдают извещение о непригодности установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

Основные метрологические характеристики анализаторов

Таблица А.1 - Диапазон измерений и пределы допускаемой погрешности анализа-торов при температуре окружающего воздуха (20 ± 5) °C

Таблица А.2 - Пределы допускаемой погрешности анализаторов в зависимости от температуры окружающего воздуха

ПРИЛОЖЕНИЕ Б

(обязательное)

Метрологические характеристики газовых смесей, используемых при поверке анализаторов

Таблица Б.1 - Метрологические характеристики газовых смесей, используемых при поверке анализаторов

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки анализаторов ПРОТОКОЛ ПОВЕРКИ

№_______________ от ____________________

• 1) Наименование анализатора, тип______________________________________

• 2) Заводской номер ________________________________________________

• 3) Принадлежит ___________________________________________________

• 4) Наименование изготовителя_________________________________________

• 5) Дата выпуска____________________________________________________

• 6) Наименование нормативного документа по поверке__________________________

• 7) Средства поверки ²______________________________________________

- генератор газовых смесей паров этанола в воздухе

(указывают тип, заводской номер генератора, номер и дату действия свидетельства о поверке)

- стандартные образцы состава водных растворов этанола

(указывают регистрационный номер³ и номера используемых экземпляров стандартных образцов)

- стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением

(указывают регистрационный номер³, номера используемых баллонов, номера и сроки действия паспортов)

- камера климатическая

(указывают тип, заводской номер, номер и дату действия свидетельства об аттестации)

• 8) Вид поверки (первичная/периодическая)

(нужное подчеркнуть)

• 9) Условия поверки:

• - температура окружающего воздуха_________________

• - относительная влажность окружающего воздуха_____________

• - атмосферное давление ____________________________________________

• 10) Результаты проведения поверки

Внешний осмотр __________________________________________________

Опробование _____________________________________________________

Проверка общего функционирования______________________________________

Проверка функционирования автоматического режима отбора пробы________________

Подтверждение соответствия программного обеспечения________________________

Определение метрологических характеристик

Вывод: __________________________________________________________

Заключение ______________________________, зав. № __________________

(тип СИ) соответствует (не соответствует) предъявляемым требованиям и признано годным (не годным) для эксплуатации.

ФИО и подпись поверителя

Выдано свидетельство о поверке _____________________ от ________________

(Выдано извещение о непригодности _____________________ от______________ )

ПРИЛОЖЕНИЕ Г

(обязательное)

Форма оборотной стороны свидетельства о поверке

Поверка проведена в соответствии документом МП-242-1467-2013 «Анализаторы паров этанола в выдыхаемом воздухе Alcotest модели 6510, 6810. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 февраля 2013 г.

• 1 Результаты внешнего осмотра _______________________________________

• 2 Результаты опробования _________________________________________

• 3 Результаты подтверждения соответствия программного обеспечения ______________

• 4 Результаты определения метрологических характеристик

4.1 Результаты определения погрешности

Примечание - Пределы допускаемой погрешности анализатора в рабочих условиях эксплуатации в зависимости от температуры окружающего воздуха приведены в руководстве по эксплуатации анализатора.

4.2 Результаты определения погрешности при температуре, соответствующей нижнему и верхнему значению рабочих условий эксплуатации ¹⁾

• 5 Условия поверки:

• - температура окружающего воздуха _____________________________________

• - относительная влажность окружающего воздуха ____________________________

• - атмосферное давление _______________________________________

¹⁾ Данный пункт приводят в свидетельстве о поверке, если при определении метрологических характеристик анализатора выполняется операция по 6.4.2 настоящей методики.

• 6 Средства поверки ⁴:

Генератор газовых смесей паров этанола в воздухе ______________________________

(указывают тип и заводской номер генератора) в комплекте со стандартными образцами состава водных растворов этанола

(указывают регистрационный номер ⁵)

Стандартные образцы состава газовых смесей этанол/азот в баллонах под давлением

(указывают регистрационный номер⁵ и номера используемых баллонов)

Поверитель ___________________

(Ф.И.О., подпись)

Дата ___________________

(число, месяц, год)

¹

Данное условие поверки считается выполненным при проведении поверки в помещении с приточно-вытяжной вентиляцией согласно 3.1 настоящей методики.

²

Указывают средства поверки, применяемые при поверке анализатора.

³

Указывают регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.

⁴

Указывают средства поверки, применяемые при поверке анализатора.

⁵

Указывают регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.
