Методика поверки «ГСИ. Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21 -А-хТТ, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30» (МП 2411-0132 -2016)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И.Менделеева»

[ректор ^леева» «некий

ЗЮОВШТОРА » ИР’ЛВ ц ов адсть ДИ 4 января 2017г.

Государственная система обеспечения единства измерений

МП 2411-0132 -2016 (с изменением №1)

Руководитель отдела госэталонов в области теплофизических и температурных измерений

_А.И. Походун

Разработчик

ведущий инженер

лаборатории термометрии

v -у / О. Е. Верховская

Санкт-Петербург

2017

Настоящая методика предназначена для проведения первичной и периодической поверки термопреобразователей сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30 (далее - ТС с выходным унифицированным сигналом).

Методика устанавливает методы и средства первичной и периодических поверок.

Интервал между поверками - 4 года.

1 .ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики не хуже приведенных в таблице.

• 1.2 Указанные средства поверки должны иметь действующие документы о поверке или аттестации.

• 1.3 Работа с указанными средствами поверки должна проводиться в соответствии с документацией по их эксплуатации.

• 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При эксплуатации необходимо выполнять «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Госэнергонадзором.

• 3. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C       23 ±3

• - относительная влажность, %, не более        80

• - атмосферное давление, кПа                  101,3 ±4,0

При испытаниях должны соблюдаться требования, приведенные в Руководстве по эксплуатации на ТС с выходным унифицированным сигналом

• 3.2 Перед проведением поверки должны быть выполнены следующие подготовительные работы.

  • 3.2.1 Проверка наличия паспорта, свидетельства о предыдущей поверке, руководства по эксплуатации.

  • 3.2.2 Подготовка к работе поверяемого ТС с выходным унифицированным сигналом в соответствии с руководством по эксплуатации.

• 4. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1 Внешний осмотр.

При проведении внешнего осмотра необходимо убедиться в:

• - целостности ТС с выходным унифицированным сигналом (отсутствие трещин или вмятин на корпусе);

• - соответствии комплектности, маркировки, упаковки требованиям, указанным в эксплуатационной документации.

• 4.2 Проверка работоспособности (опробование).

Подключить через клеммы или ответную часть разъема ТС с выходным унифицированным сигналом к источнику питания в соответствии с маркировкой (рис.1), контакты выходного сигнала подключить к каналу измерения силы тока миллиамперметром (калибратором TRX в режиме измерения сигнала 4-20 мА) в соответствии с руководством по эксплуатации. При опробовании измерение температуры по пункту 3.1 должно быть в диапазоне выходного сигнала 4-20 мА. Для исполнений модификации TSD-30 с выходным сигналом напряжения постоянному току - 0-10 В.

напряжение

питания

• 4.3 Подтверждение соответствия программного обеспечения

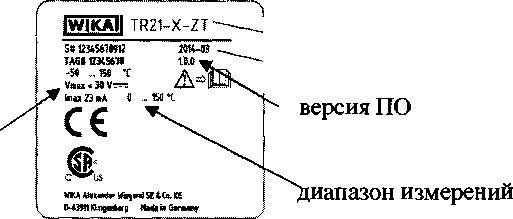

Идентификация версии ПО осуществляется по маркировке на корпусе или этикетке ТС с выходным унифицированным сигналом (рис. 1). В модификации TR12-B номер версии указан на этикетке вторичного преобразователя.

В модификации TR30-W версия ПО отображается в автономном ПО WIKAsoft-ТТ для конфигурирования (Приложение Б).

Результат проверки считается положительным, если номер версии ПО не ниже, указанного в описании типа.

• 4.4 Определение основной абсолютной погрешности измерений температуры ТС с выходным унифицированным сигналом в рабочем диапазоне

Определение погрешности измерений проводят сличением с эталонным термометром в пяти точках диапазона измерений в термостатах.

При периодической поверке, в случае, если диапазон был изменен его владельцем, на основании письменного заявления владельца, поверку следует проводить для этого диапазона.

Показания поверяемого ТС с выходным унифицированным сигналом пересчитывают в значение температуры Т_иги по формуле:

^гг _ (Агаи ~ 4) (р _ гр \ гр

^{1 изм} 16      '^{J в 1 и} ' ^{1 и}

где 1изм ~ значение выходного сигнала силы постоянного тока в проверяемой точке диапазона,

Т_в - верхний предел диапазона измерений,

Т_н - нижний предел диапазона измерений.

Для модификации TSD-30 с выходным сигналом 0-10 В по формуле:

^гГ _ U3M (^ГГ _ ^ГГ ) | ^гг

¹ изм JQ V в ¹ н J' ¹ И

где U_U3Jll - значение выходного сигнала напряжения постоянного тока в проверяемой точке диапазона.

Основную абсолютную погрешность определяют по формуле:

\Т = Т -Т

изм эт

где Т_эт - значение эталонного СИ.

Результат поверки считается положительным, если значения погрешности находятся в пределах ±(| Т_чувст._эл\ + \Т_вт. „реобр^С, для модификации TR12-B с индивидуальной статической характеристикой в диапазоне измерений от минус 50 до 150 °C - в пределах ±0,16 °C.

• 4.5 В случае, если ТС с выходным унифицированным сигналом модификации TR12-B с индивидуальной статической характеристикой в диапазоне измерений от минус 50 до 150 °C не удовлетворяет требованиям по предельно допускаемой основной абсолютной погрешности (±0,16 °C), то по согласованию с заказчиком возможно проведение переградуировки ТС. Перегра-дуировку производят в соответствии с указаниями Руководства по эксплуатации. После переградуировки проводится повторная поверка.

Таблица 2

• 5. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом (рекомендуемая форма протокола приведена в приложении А). При положительных результатах поверки выдается свидетельство о поверке установленной приказом Минпромторга России «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» №1815 формы. При отрицательных результатах поверки выдается извещение о непригодности.

Знак поверки наносится на свидетельство о поверке.

ПРИЛОЖЕНИЕ А Рекомендуемое

Дата___________________

ПРОТОКОЛ №

Вторичный преобразователь____________________________№________________________,

представленный______________________________________________________.

Место проведения поверки_____________________________________________

Метод поверки: МП 2411-0132-2016 (с изменением №1) «Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-В-хТВ, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30. Методика поверки».

Значения влияющих факторов:

Температура окружающей среды_°C

Относительная влажность__%

Атмосферное давление__кПа

Поверка проведена с применением эталонов:

Результаты внешнего осмотра:_________________________________________

Подтверждение соответствия ПО, версия:_________________

Результаты поверки:

Пример 1: Диапазон измерений ТС с унифицированным сигналом TR34-B-TT от 0 до 150 °C (Pt 1 000, класс А), входной сигнал 4-20 мА.

Вывод: Значения отклонений измерений от показаний эталонного СИ находятся в пределах допускаемой абсолютной погрешности.

Поверитель________________________________________________

Дата проведения поверки «___»__________________201_ г.
