Методика поверки «КОМПЛЕКС ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ ИВК КСИ-101/ИС-04» (Г11.33110.00.00 МП)

СОГЛАСОВАНО

Заместитель директора

по производственной метрологии

Генеральный директор ООО «НВЦ «НавгеоТест»

г. Мытищи

2017 г.

• 1.   Введение и операции поверки

• 2.   Средства поверки

• 3.   Условия поверки

• 4.   Подготовка к поверке

• 5.  Внешний осмотр

• 6.   Опробование

• 7.   Определение метрологических характеристик

• 8.   Оформление результатов поверки

• 1.1 Методика предусматривает порядок проведения, объем и операции поверки комплекса измерительно-вычислительного ИВК КСИ-101/ИС-04 (далее - комплекс), зав. №311/2017, изготовленного ФКП «НИЦ РКП», г. Пересвет, Московская обл.

• 1.2 Операции поверки комплекса измерительно-вычислительного ИВК КСИ-101/ИС-04 приведены в таблице 1.

• 1.3 Поверка комплекса проводится в соответствии с требованиями Приказа Минпромторга РФ № 1815 от 02.07.2015 г. (далее по тексту -Приказ).

• 1.4 Интервал между поверками - 2 года.

Таблица 1

2.1 Перечень средств поверки приведен в таблице 2. Таблица 2

Все средства поверки должны иметь действующие свидетельства о поверке.

• 3.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C            20 ± 10;

• - относительная влажность воздуха, %              от 30 до 80;

• - атмосферное давление, кПа                      от 84 до 106;

• - напряжение питающей сети переменного тока, В 230 ±23;

При проведении поверки необходимо снизить до минимума влияние внешних электрических и магнитных полей, вибраций, тряски и ударов.

• 4.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

поверяемые измерительные каналы (ИК) комплекса должны быть выдержаны в условиях, указанных в п.З, не менее 4 ч;

подготавливают средства поверки в соответствии с их эксплуатационной документацией;

подключают комплекс к питающей сети; выдерживают комплекс включенным в течение 30 минут.

• 5.1 Комплекс не допускается к дальнейшей поверке, если при внешнем осмотре обнаружены следующие дефекты:

• - механические повреждения корпусов устройств комплекса;

• - разъемы комплекса имеют видимые разрушения или загрязнения;

• - внутри комплекса находятся незакрепленные предметы (определяется на слух при наклонах корпуса).

• 6.1 Перед проверкой работоспособности комплекса производится идентификация встроенного ПО. Для этого необходимо выполнить следующие операции:

запустить программу «Программа управления сбором, преобразованием и регистрацией ТМИ», которая использует метрологически значимую часть «AcqserveRT.dll»;

- в диалоговом окне программы открыть пункт меню «О программе». В открывшемся информационном окне указывается номер версии и контрольная сумма текущей версии метрологически значимой части ПО. Вид информационного окна программы приведен на рисунке 1.

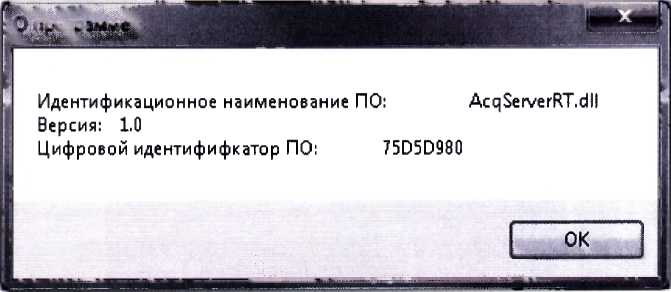

Рисунок 1 - Вид информационного окна программы «Программа управления сбором, преобразованием и регистрацией ТМИ»

- убедиться в соответствии характеристик метрологически значимой части ПО в информационном окне программы «Программа управления сбором, преобразованием и регистрацией ТМИ», приведенным ниже:

номер версии - 1,0;

цифровой идентификатор - 75D5D980.

• 6.2 Далее проверяется работоспособность комплекса при подаче на входы ИК сигналов от средств поверки.

Поверка комплекса производится на рабочем месте. При проведении поверки используется метод прямых измерений. На вход ИК подается эталонный уровень сигнала от рабочего эталона, а показания регистрируются на ПЭВМ средств регистрации и обработки.

При проведении поверки параметры частот опроса каналов и режимов обработки телеметрической информации должны соответствовать условиям эксплуатации.

• 7.1 Определение погрешности измерений напряжения постоянного тока

  • 7.1.1 Проверку погрешности измерений напряжения постоянного тока проводят в следующей последовательности:

- подключить поочерёдно на вход каждого ИК калибратор Fluke 753 в соответствии со схемой рисунка 2а для модуля PXI-6255, рисунка 26 для модуля PXI-6284. Калибратор переключить в режим

воспроизведения напряжения постоянного тока;

Рисунок 2а - Схема определения погрешности измерений напряжения постоянного тока в диапазоне измерений ±10 В

КСИ-101/ИС-04

Коммутационный пункт КП-3

, !--------------

Коммутационный пункт КП-3                |       |               КСИ-101/ИС-04               |

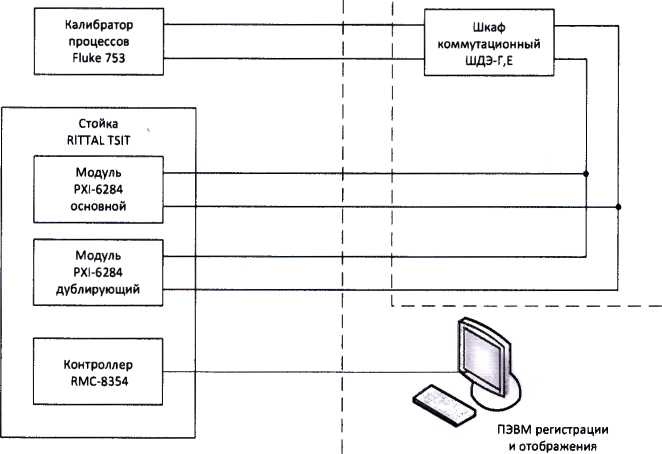

Рисунок 26 - Схема определения погрешности измерений напряжения постоянного тока в диапазоне измерений ±100 мВ

• -  произвести настройку ИК, для чего установить диапазоны измерений и частоту опроса:

• -  диапазон измерений ±10 В, частоту опроса 100 Гц для модуля PXI-6255;

• -   диапазон измерений ±100 мВ, частоту опроса 10 Гц для модуля PXI-6284.

• -  измерения проводить в одиннадцати точках диапазона измерений, задавая следующую последовательность напряжения постоянного тока (и_к0НтлУ- минус 10,0; минус 8,0; минус 6,0; минус 4,0; минус 2,0; 0,1; 2,0; 4,0; 6,0; 8,0; 10,0 В для диапазона измерений ±10 В; минус 100,0; минус 80,0; минус 60,0; минус 40,0; минус 20,0; 1,0; 20,0; 40,0; 60,0; 80,0; 100 мВ для диапазона измерений ±100 мВ.

• - зафиксировать результаты измерений напряжения постоянного тока (U_U3Mна каждом измерительном канале посредством программы «POIIS104».

• 7.1.2 В каждой контрольной точке произвести регистрацию сигнала в течение не менее 5 с, по результатам регистрации взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности ИК после каждого измерения по формуле (1):

где U_e и U_H - верхний и нижний пределы диапазона измерений

соответственно.

• 7.1.3 Результат поверки считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие (2):

у, < ± 0,05%                                   (2)

7.2 Определение погрешности измерений электрического сопротивления постоянному току

• 7.2.1 Определение погрешности измерений электрического сопротивления постоянному току проводят в следующей последовательности:

- подключить поочерёдно на вход каждого ИК меру электрического сопротивления многозначную МСЗ05 5 в соответствии со схемой рисунка 3;

₁ , ₁

Рисунок 3 - Схема определения погрешности измерений электрического сопротивления постоянному току

• - произвести настройку ИК, для чего установить ток питания модуля источника тока МОТ8 1 мА, диапазон измерений напряжения постоянного тока модуля PXI-6284 ± 0,2 В;

• - измерения проводить в пяти точках диапазона измерений, задавая следующую последовательность сопротивлений (R_K0Hm.i)'-  1> 50,

100,150,200 0м.

• - зафиксировать результаты измерений сопротивления (7?^.,) на каждом ИК.

• 7.2.2 В каждой контрольной точке произвести регистрацию сигнала в течение не менее 5 с, по результатам регистрации взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности ИК после каждого измерения по формуле (3):

_v _^дкоиг.г                                          /о\

"i       п -и ’

где R_e и R_H - верхний и нижний пределы диапазона измерений соответственно.

• 7.2.3 Результат поверки считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие (4):

у_;< ±0,1%                                  (4)

• 7.3 Определение погрешности измерений частоты периодических сигналов

• 7.3.1 Определение погрешности измерений частоты периодических сигналов проводят в следующей последовательности:

• - подключить поочерёдно на вход каждого ИК калибратор Fluke 753 в соответствии со схемой рисунка 2а. Калибратор переключить в режим воспроизведения частоты;

• - произвести настройку ИК, для чего установить диапазон измерений модуля PXI-6255 ±10 В, время счета 0,1 с.

• - измерения проводить в пяти точках диапазона измерений, задавая следующую последовательность частоты (F_rawm.)_:10,0; 50,0; 109,99 (амплитудой 50 мВ); 110,0; 500,0; 1099,9; 1100,0;5000,0; 10000,0 (амплитудой 1 В) Гц ;

• - зафиксировать результаты измерений частоты периодического сигнала (F^.,) на каждом измерительном канале.

• 7.3.2 В каждой контрольной точке произвести регистрацию сигнала в течение не менее 5 с, по результатам регистрации взять отсчет с максимальным отклонением от контрольного значения и рассчитать значение погрешности ИК после каждого измерения по формуле (5):



  ^"изм.г ^контл'



• 7.3.3 Результат поверки считать положительным, если для всех измерительных каналов в каждой контрольной точке и при любом отдельном измерении выполняется условие (6):

J t< ± 0,5 Гц в диапазоне измерений от 10 до 1099,9 Гц        (6)

J; < ± 6 Гц в диапазоне измерений от 1100 до 10000 Гц

• 8.1  При положительных результатах поверки оформляется свидетельство о поверке в соответствии с требованиями Приказа, знак поверки в виде наклейки наносится на стойку комплекса, знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

• 8.2 При отрицательных результатах поверки применение комплекса запрещается, оформляется извещение о непригодности к применению с указанием причин в соответствии с требованиями Приказа.

Главный метролог

ООО «НВЦ «НавгеоТест»

Проверили:

Начальник отдела 201

ФГУП«ВНИИМС»

Зам. начальника отдела 201

ФГУП «ВНИИМС»

И.М. Каширкина
