Ю.М. Суханов

20 г.

' УТВЕРЖДАЮ ia но метрологии

Комплексы фотоэлектронные измерительные ФЭБ-7М Методика поверки

г. Екатеринбург 2016 г.

  • 1 ОБЩИЕ ПОЛОЖЕНИЯ

    • 1.1 Настоящая методика распространяется на комплексы фотоэлектронные измерительные ФЭБ-7М (далее - комплексы) и устанавливает методы и средства их первичной и периодической поверок

Е2 Межповерочный интервал - 1 год

  • 2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 При поверке выполняют операции, представленные в таблице 1

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3   Определение метрологических

характеристик:

8.3

да

да

3.1   Определение   относительной

среднеквадратической погрешности (СКП)     измерений     величины

измерительных баз комплекса

8.3.1

да

да

3.2 Определение относительной СКП измерений    скорости    движения

боеприпаса без трассера в режиме «ТЕНЬ» на двух измерительных базах

8.3.2

да

да

  • 3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, предоставленные в таблице 2

Таблица 2 - Средства измерений и вспомогательное оборудование

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки

8.3.1

1. Рулетка измерительная металлическая (по ГОСТ 7502-98)

  • - диапазон измерений длины от 0 до 30 м;

  • - класс точности 3

8.3.2

1. Генератор импульсов Г5-60 (рег.№ 5463-76)

  • - период повторения импульсов от 0,1 мкс до 10 с;

  • - пределы допускаемой погрешности установки периода повторения импульсов ± (1 ■ 10'6-Т), где Т - период повторения

2. Частотомер электронно-счетный 43-63/3 (рег.№ 32499-06)

  • - диапазон измерений интервалов времени от 2-10’8 до 7-103с;

  • - диапазон измерений частоты от

1-Ю'3 Гц до 1,5109 Гц;

- пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 2,5'10'1

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже указанных в таблице 2

  • 3.3 Все средства поверки должны быть утвержденного типа, исправны и иметь действующие свидетельства о поверке

  • 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 К проведению поверки комплекса допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации и настоящей методикой и имеющий право на поверку.

  • 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 5.1 При проведении поверки должны быть соблюдены все требования техники безопасности, предусмотренные документом «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001. РД 153-34.0-03.150-00 (с изменениями и дополнениями), а также требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 6 УСЛОВИЯ ПОВЕРКИ

  • 7 ПОДГОТОВКА К ПОВЕРКЕ

    • 7.1 Поверитель должен изучить руководства по эксплуатации (РЭ) поверяемого комплекса и используемых средств поверки.

    • 7.2 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого комплекса;

  • - проверить комплектность средств поверки, заземлить (если это необходимо) и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ)

  • 8.2 Опробование

  • 8.2.1  Подключить блок согласования сигналов (БСС) к персональному компьютеру (ПК) кабелем RS232.

  • 8.2.2 Включить питание БСС.

  • 8.2.3 На мониторе ПК запустить файл BSSManager.exe и RUSH.exe.

  • 8.2.4 После запуска появятся окна программ.

  • 8.2.5 В окне программы BSSManager.exe нажать кнопку «УСТАНОВИТЬ СОЕДИНЕНИЕ». После обнаружения прибора и опроса его текущего состояния появится надпись «СОЕДИНЕНИЕ УСТАНОВЛЕНО» при этом цвет светодиода изменится на ярко-зеленый.

  • 8.2.6 После появления надписи «СОЕДИНЕНИЕ УСТАНОВЛЕНО» в окне контроля состояния фоновой составляющей должны в автоматическом режиме загореться ярко-зеленым цветом светодиоды «БАЛАНС» обоих каналов.

  • 8.2.7 Проверить идентификационные данные программного обеспечения «АРМ Испытатель» (ПО), для чего выбрать в окне программы RUSH.exe меню «Справка» и подменю «О программе». Номер версии ПО должен совпадать с версией указанной в руководстве по эксплуатации АШВ 2.781.029 РЭ.

  • 8.2.8 Результаты опробования считать положительными, если в окне программы BSSManager.exe появляется надпись «СОЕДИНЕНИЕ УСТАНОВЛЕНО», в окне контроля состояния фоновой составляющей загораются ярко-зеленым цветом светодиоды «БАЛАНС» обоих каналов, а номер версии ПО совпадает с версией указанной в руководстве по эксплуатации АШВ 2.781.029 РЭ.

8.3 Определение метрологических характеристик.

  • 8.3.1 Определение относительной СКП измерений величины измерительных баз комплекса.

  • 8.3.1.1 Определение относительной СКП проводить в лабораторных условиях при установке приемных устройств на бетонном полу

  • 8.3.1.2 Произвести измерения рулеткой измерительной металлической базовых расстояний в соответствующих точках линейных осветителей и приемных устройств в трех точках (верхней, средней, нижней). Результаты измерений занести в таблицу 3.

Таблица 3 - Результаты измерений базовых расстояний

Точка измерений базы

База 1, м

База 2, м

ЛО1/ЛО4

ПУ1/ПУ4

ЛО2/ЛОЗ

ПУ2/ПУЗ

Верхняя

Слева

Справа

Средняя

Слева

Справа

Нижняя

Слева

Справа

Среднеарифметическое значение базы, м

Б1 =

б2 =

СКП измерений базы, м

<^ы =

Об2 =

Относительная СКП измерений базы, %

СГы (%) =

ОБ1 (%) =

где ПУ1/ПУ4, ПУ2/ПУЗ - расстояние между соответствующими точками приемных устройств, ЛО1/ЛО4, ЛО2/ЛОЗ - расстояние между соответствующими точками линейных осветителей.

8.3.1.7 На основании полученных данных провести расчет средних арифметических значений базовых расстояний 1 и 2 по формулам (1) и (2)

Б| - Z Bis, / п

(1)

(2)

где Bid, Bi62 -значение i-ro измерения базовых расстояний 1,2; п - число измеренных величин базовых расстояний.

Результаты измерений занести в таблицу 3.

  • 8.3.1.8 Провести расчет СКП измерений базовых расстояний по формулам (3) и

(4)

(3)

(4)

Результаты измерений занести в таблицу 3.

  • 8.3.1.9 Провести расчет относительной СКП измерений базовых расстояний по формулам (5) и (6)

сгб1 (%) = оы /БгЮО

(5)

(6)

Результаты измерений занести в таблицу 3.

  • 8.3.1.10 Результаты поверки считать положительными, если значения относительных СКП измерения базовых расстояний не превышают 0,05% от средних арифметических базовых расстояний.

  • 8.3.2 Определение относительной СКП измерений скорости движения боеприпаса без трассера в режиме «ТЕНЬ» на двух измерительных базах.

  • 8.3.2.1 Собрать схему измерений в соответствии с рисунком 1.

  • 8.3.2.2 Установить на генераторе импульсов следующие параметры выходных импульсов:

  • - амплитуда от 5 до 7 В;

  • - полярность положительная;

  • - период 10 мс;

  • - длительность 40 мкс;

  • - режим работы «внутренний запуск»

  • 8.3.2.3 Хронометры РУШ-МП включить в режим измерения ФБ.

  • 8.3.2.4 Частотомер включить в режим измерения периода.

Снять 10 отсчетов и определить СКП измерения интервалов времени по формулам (7) и (8)

СТТ2 = Жг- txl2)2/n

(8)

где n - число результатов измерений, t4< - i-й результат измерения интервала времени частотомером; txji, txl2 - i-й результат измерения интервала времени хронометрами.

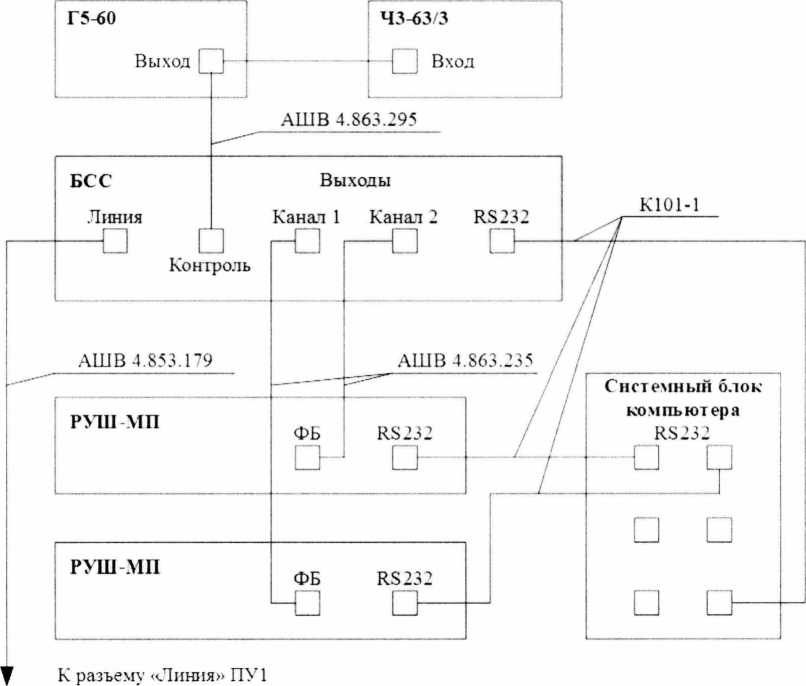

Рисунок 1 - Схема подключения лабораторного оборудования

Вычислить относительную СКП измерения интервалов времени по формулам (9) и (10)

crt| = стТ1/Тб|                                              (9)

Ct2 ~ ст'Г2/Тб2                                                ( I 0)

где Tei, Тб2 - среднеарифметические значения измеренных частотомером интервалов времени - Lt4/n.

  • 8.3.2.5 Относительную СКП измерений скорости движения снаряда на двух измерительных базах вычислить по формулам (11) и (12)

Оу] (%) = СГ2б1 + сг2ц • 100

(Н)

(12)

СТу2 (%) =   <52б2 + <72t2’ 1 00

  • 8.3.2.6 Результаты поверки считать положительными, если значения относительных СКП измерении скорости движения боеприпаса без трассера в режиме «ТЕНЬ» на двух измерительных базах не превышаю! 0.15 %.

  • 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 При положительных результатах поверки комплекса выдается свиде1ельство о поверке установленной формы, на которое наносится так поверки.

    • 9.2  В случае отрицательных результатов поверки выдается извещение о непригодности к применению.

Ведущий инженер по метрологии отдела 4202

Г.А. Колесникова

11ачалы1ик отдела 4202

А.С. Вахрушев

7 Hi 7

1

ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

При проведении внешнего осмотра проверить:

  • - сохранность пломб;

  • - чистоту и исправность разъемов и гнезд;

  • - наличие предохранителей;

  • - исправность механических органов управления и четкость фиксации их положения.

Комплекс, имеющий дефекты (механические повреждения), бракуется и направляется в ремонт.
