Методика поверки «Системы измерительные с автоматической фотовидеофиксацией "ДЕКАРТ"» (АИТС.402139.001 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора -

Системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ»

Методика поверки

АИТС.402139.001 МП

ОГЛАВЛЕНИЕ

• 1. ОБЩИЕ ПОЛОЖЕНИЯ

• 2. ОПЕРАЦИИ ПОВЕРКИ

• 3. СРЕДСТВА ПОВЕРКИ

• 4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6. УСЛОВИЯ ПОВЕРКИ

• 7. ПОДГОТОВКА К ПОВЕРКЕ

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

• 9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1.1. Настоящая методика поверки распространяется на системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ» (далее - системы, система «ДЕКАРТ»), изготавливаемые ООО «Лаборатория цифрового зрения», г. Белгород, и устанавливает объем и методы первичной и периодической поверок.

• 1.2. Интервал между поверками - два года.

• 2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

• 2.2. В случае получения отрицательных результатов по пунктам таблицы 1 комплекс бракуется и направляется в ремонт.

• 2.3. Допускается проводить поверку СИ на пункты из таблицы 1 не в полном объеме. Определение пунктов проведения поверки определяется поставкой системы Заказчику.

• 2.4. Допускается проводить поверку по п. 8.3.1 и 8.3.4 в лабораторных условиях.

• 2.5. Внеочередная поверка, обусловленная ремонтом, изменением схем монтажа и углов установки, а также перемещением системы , проводится в объеме периодической поверки.

Таблица 1

3. СРЕДСТВА ПОВЕРКИ

3.1. При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 3.2. Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.

• 3.3. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

• 4.1. К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, аттестованные в качестве поверителей в области радиотехнических измерений установленным порядком.

• 5.1. Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке образцовые и вспомогательные средства поверки.

• 6.1. При проведении поверки в лабораторных условиях должны соблюдаться следующие условия:

• - температура окружающего воздуха от плюс 10°С до плюс 35°С,

• - относительная влажность от 20 до 80 %;

• 6.2. При проведении поверки на месте эксплуатации системы должны соблюдаться следующие условия:

• - температура окружающего воздуха от минус 10 °C до плюс 50 °C,

• - относительная влажность от 30 до 95 %,

• 6.3. Поверка проводится аккредитованными организациями в установленном порядке.

• 7.1. Поверитель должен изучить руководство по эксплуатации поверяемого системы и используемых средств поверки.

• 8. ПРОВЕДЕНИЕ ПОВЕРКИ

При проведении внешнего осмотра проверяют соответствие системы следующим требованиям:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации;

• 8.1.1. Результаты поверки считать положительными, если система удовлетворяет выше перечисленным требованиям.

• 8.2.1. Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) системы проводить в следующей последовательности:

• - проверить идентификационное наименование ПО в соответствии с руководством по эксплуатации;

• - проверить номер версии (идентификационный номер) ПО в соответствии с руководством по эксплуатации.

• 8.2.2. Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

• 8.3. Определение метрологических характеристик

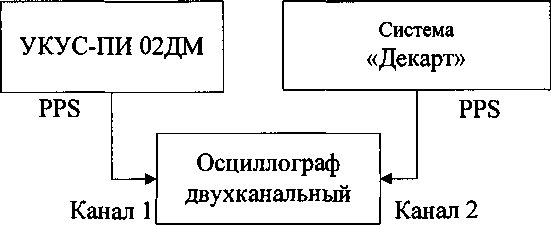

• 8.3.1.1. Собрать измерительную схему согласно рисунку 1



  Рисунок 1

• 8.3.1.2. Убедиться, что эталонный источник первичные точного времени синхронизирован со шкалой времени UTC (SU).

• 8.3.1.3. Настроить двухканальный осциллограф:

• 8.3.1.4. Установить коэффициенты горизонтального отклонения 1 вольт/ деление для обоих каналов осциллографа.

• 8.3.1.5. Установить типы входов «постоянный ток» (DC).

• 8.3.1.6. Установить развертку 500 мкс/деление.

• 8.3.1.7. Установить тип синхронизации «автоматическая», «по заднему фронту», «источник канал 1».

• 8.3.1.8. По изображению на экране осциллографа определить разность задних фронтов секундных импульсов по уровню 50%.

• 8.3.1.9. Результаты поверки считать положительными, если значение погрешности синхронизации времени относительно шкалы UTC (SU) находятся в пределах ± 1 мс.

• 8.3.2.1. Определение абсолютной погрешности формирования интервалов между кадрами при измерении скорости.

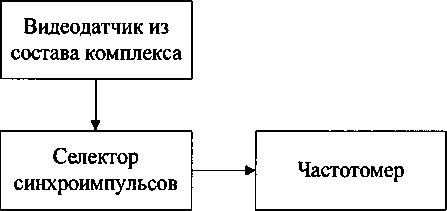

  • 8.3.2.1.1. Собрать измерительную схему согласно рисунку 2.



    Рисунок 2

    • 8.3.2.1.2. Включить видеодатчик из состава системы.

    • 8.3.2.1.3. Включить частотомер и селектор синхроимпульсов и выждать 10 минут. Устано вить параметры вывода результатов измерений в микросекундах. Регулируя чувствительность на входе частотомера, добиться устойчивого измерения периода следования кадровых синхроимпульсов.

    • 8.3.2.1.4. Произвести три измерения интервала между кадрами. Для каждого измерения рассчитать абсолютную погрешность формирования интервалов между кадрами по формуле (1):

ЛТ-ТуТизи,                                                  (1)

где Тф - формируемое комплексом значение интервала между кадрами;

Тиди - измеренное значение интервала между кадрами.

• 8.3.2.2. Определение погрешности измерений скорости движения транспортных средств

  • 8.3.2.2.1. Рассчитать время, за которое техническое средство (далее по тексту - ТС) проходит зону контроля минимальной протяженности по формуле (2):

Tj-L^/Vj,                                             (2)

где L_MHH — минимальная протяженность зоны контроля (12 м);

Vj - скорость движения ТС от 1 до 300 км/ч в зоне контроля, выраженная в м/с.

• 8.3.2.2.2. Относительную погрешность измерений времени прохождения ТС зоны контроля рассчитать по формуле (3):

Sij = 100 % х дт/Tj,

где АТ - абсолютная погрешность формирования интервалов между кадрами, определенная в п.8.3.2.1.4;

Tj - интервал времени, за который ТС проходит зону контроля минимальной протяженности, определенный в п. 8.З.2.2.1.

• 8.3.2.2.3. Расположить метку с государственным регистрационным знаком (далее по тексту - ГРЗ) в зоне контроля (ближе к началу зоны) по направлению к видеокамере (согласно схеме, приведенной на рисунке 3):

  Li	Lai2
  I	^il

  Расположение меток с ГРЗ \ в _______Li

  V.

  Лазерный дальномер
  Комплекс \

  \ \

Рисунок 3

• 8.3.2.2.4. Установить дальномер на штативе к направлению пластины ГРЗ вне кадра видеоизображения. В ПО комплекса нажать кнопку измерения пройденного пути.

• 8.3.2.2.5. Провести измерение расстояния Lail дальномером до пластины ГРЗ.

• 8.3.2.2.6. Переместить метку с ГРЗ в зоне контроля (ближе к концу зоны). В ПО комплекса нажать кнопку измерения пройденного пути и получить значение расстояния Li между метками, рассчитанное комплексом.

• 8.3.2.2.7. Провести измерение расстояния Lai2 дальномером до пластины ГРЗ.

• 8.3.2.2.8. Повторить измерения расстояний Li и Lai нее двух раз (п. 8.3.2.2.2 - 8.3.2.2.7).

• 8.3.2.3. Рассчитать относительную погрешность измерений расстояния между метками для каждого измерения по формуле (4):

8L, = 100%x(L, - Lai)/L3i,                                               (4)

где Lj - расстояния между метками, измеренное комплексом;

L3j. расстояния между метками, измеренное дальномером, равное L3j]-L3j2; Lail, Lo_i2 - расстояния от дальномера до первой и второй метки.

• 8.3.2.3.1. Рассчитать относительную погрешность измерений скорости по формуле (5):

8Vj = 8т; +8Lj,                                                           (5)

где 8т - относительная погрешность формирования интервалов между кадрами, определяемая по п.8.3.2.2.2.

• 8.3.2.3.2. Рассчитать значение абсолютной погрешности измерений скорости для значений скорости Vj = 1,20, 60,100,180, 250, 300 км/ч по формуле (6):

AVj = VjxSVj/100%,                                              (6)

где Vj- скорость ТС в зоне контроля, выраженная в м/с.

• 8.3.2.4. Результаты поверки считать положительными, если значения абсолютной погрешности измерений скорости от 1 до 100 км/ч находятся в пределах ± 1 км/ч, а для скоростей свыше 100 км/ч до 300 км/ч находятся в пределах ± 2 км/ч.

• 8.3.3.1. Определение погрешности измерений скорости на контролируемом участке дороги проводится сравнением значения скорости измеренной комплексом и значения скорости с эталонного навигационного приемника.

• 8.3.3.2. Подключить эталонный навигационный приемник к персональному компьютеру с установленным программным обеспечением для записи данных в файл с эталонного навигационного приемника, и разместить их в автомобиле.

• 8.3.3.3. Установить частоту выдачи данных эталонным навигационным приемником (темп решения) 10 Гц. Начать запись данных с эталонного навигационного приемника.

• 8.3.3.4. Проехать на автомобиле контролируемый участок дороги не менее 3 раз с разными скоростями, при этом две скорости должны быть минимально и максимально возможными на данном участке дороги.

Рекомендуется выбирать минимально и максимально возможные скорости движения автомобиля основываясь, в первую очередь, на обеспечении безопасности участников движения на контролируемом участке дороги во время поверки.

• 8.3.3.5. Остановить запись данных с эталонного навигационного приемника.

• 8.3.3.6. По данным с комплекса определить время фиксации автомобиля на въезде и выезде с контролируемого участка дороги для всех проездов.

• 8.3.3.7. Выбрать из записанных данных с эталонного навигационного приемника данные, соответствующие интервалам времени нахождения автомобиля на контролируемом участке дороги для всех проездов.

• 8.3.3.8. Определить среднюю скорость движения автомобиля на контролируемом участке дороги по данным с эталонного навигационного приемника по формуле (7):

  N



(7)

где V_3i - значение скорости на контролируемом участке дороги по данным с эталонного навигационного приемника для z-го проезда, выраженное в км/ч;

Vj(i) - значение мгновенной скорости по данным с эталонного навигационного приемника для z-го проезда, выраженное в км/ч;

N - количество значений мгновенной скорости по данным с эталонного навигационного приемника для /-го проезда.

• 8.3.3.9. Рассчитать значение абсолютной погрешности измерений скорости на контролируемом участке дороги по формуле (8):



(8)

где V_t - значение скорости на контролируемом участке дороги, измеренное комплексом для /-го проезда, выраженное в км/ч;

• 8.3.3.10. Результаты поверки считать положительными, если значения абсолютной погрешности измерений скорости от 1 до 100 км/ч находятся в пределах ± 1 км/ч, а для скоростей свыше 100 км/ч до 300 км/ч находятся в пределах ± 2 км/ч.

• 8.3.4.1. Подключить имитатор сигналов ГНСС (из состава рабочего эталона) к комплексу согласно рисунку 4.

• 8.3.4.2. Установить настройки имитатора сигналов ГНСС согласно таблице 4.

Таблица 4

• 8.3.4.6. Перевести значения погрешностей определения координат в плане из угловых секунд в метры по формулам (15), (16):

• - для широты:

⁼       //   \    ' V3 ЛВ(угл.с),                          (15)

• - для долготы:

_1Н Jl - е² JcosB AL(m)= ^arc^ п-------—-ДЦугл. с),                      (16)

где а - большая полуось эллипсоида, м; е - первый эксцентриситет эллипсоида; 1" = 0,000004848136811095359933 радиан (аге Г');

В(угл .с), Ь(угл .с) - значения погрешности широты и долготы, выраженные угловых секундах;

В(м), Ь(м) - значения погрешности широты и долготы, выраженные в метрах

• 8.3.4.7. Определить погрешность (по уровню вероятности 0,95) определения координат в плане по формуле (17):

П = ± [у18В² + 6L² + 2yJa_B² + (T_L²)                             (17)

• 8.3.4.8. Результаты поверки считать положительными, если значения погрешности (с доверительной вероятностью 0,95) определения координат в плане находятся в пределах ±3 м.

• 9.1. На систему, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

• 9.2. При отрицательных результатах поверки система к применению не допускается и на него выдается извещение о непригодности с указанием причины непригодности.

Заместитель начальника НИО-Ю -

Э.Ф. Хамадулин

10
