УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

Датчики тока и напряжения комбинированные VCS_SMART_1

Методика поверки

ИЦРМ-МП-113-18

г. Москва

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на датчики тока и напряжения комбинированные VCS_SMART_1 (далее по тексту - КДТН) и устанавливает методику их первичной и периодической поверок.

  • 1.2 На периодическую поверку следует предъявлять КДТН в процессе эксплуатации и хранения.

  • 1.3 Интервал между поверками в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации, но не реже одного раза в 8 лет.

1.4 Основные метрологические характеристики КДТН приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики КДТН

Наименование характеристики

Значение

Для датчиков напряжения

Наибольшее рабочее напряжение £7раб, кВ

12Л/3

Номинальное первичное напряжение С7Ном1, кВ

от 6Л/3 до 1 О/л/З

Диапазон коэффициента масштабного преобразования, мВ/кВ

от 30 до 35

Класс точности

0,5 ”

Номинальная частота переменного тока, Гц

от 48 до 51

Для датчиков тока

Номинальный первичный ток /Ном1, А

50

Номинальный расширенный коэффициент первичного тока, Апрном

20

Диапазон коэффициента масштабного преобразования, В/кА

от 2,97 до 3,03

Класс точности

0,5S2)

Номинальная частота переменного тока, Гц

от 48 до 51

Примечания

пределы допускаемых погрешностей для класса точности 0,5 представлены в таблице 2;

2) пределы допускаемых погрешностей для класса точности 0,5 S представлены в таблице 3.

Таблица 2 - Пределы допускаемой относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига при преобразовании напряжения переменного тока для класса точности 0,5

Класс точности

Диапазон значений первичного напряжения, В

Пределы допускаемой погрешности

Относительной погрешности коэффициента маештабного преобразования напряжения переменного тока, %

Абсолютной угловой (угла фазового сдвига)

Минуты

Сантирадианы

0,5

от 0,8-С7ном1 до

1,2'£7ном1

±0,5

±20

±0,6

Таблица 3 - Пределы допускаемой относительной погрешности коэффициента масштабного преобразования и абсолютной погрешности угла фазового сдвига при преобразовании силы переменного тока для класса точности 0,5 S

Класс точности

Значения первичного тока, А

Пределы допускаемой погрешности

Относительной погрешности коэффициента мае-штабного преобразования силы переменного тока, %

Абсолютной угловой (угла фазового сдвига)

Минуты

Сантирадианы

0,5S

0,01 7ном1

±1,5

±90

±2,7

0,05 ’/ном1

±0,75

±45

±1,35

0,2’/ном 1

±0,5

±30

±0,9

7ном1

±0,5

±30

±0,9

АпРнОМ ’/ном1

±0,5

±30

±0,9

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 4.

Таблица 4 - Операции поверки

Наименование операции поверки

Номер пунк-та методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрической прочности и электрического сопротивления изоляции

8.2

Да

Да

Определение нормируемых метрологических характеристик

8.3

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки КДТН бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 5.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 5 - Средства поверки

Наименование, обозначение

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1. Прибор сравнения

8.3

Установка поверочная векторная компарирующая

УПВК-МЭ 61850, per. № 60987-15

2. Трансформатор напряжения измерительный

8.3.1

Трансформатор напряжения измерительный эталонный NVRD, per. № 32397-12

3. Трансформатор тока измерительный

8.3.2

Трансформатор тока измерительный лабораторный ТТИ-5000.5, per. № 27007-04

4. Калибратор

8.3.1-8.3.2

Калибратор универсальный 9100, per. № 25985-09

Вспомогательные средства поверки

5. Установка для проверки параметров электрической безопасности

8.2

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

6. Источник напряжения

8.3.1

Трансформатор высоковольтный испытательный ТВИ-100/145, диапазон воспроизведений напряжения переменного тока до 100 кВ

7. Источник тока

8.3.2

Источник тока регулируемый «ИТ5000», диапазон воспроизведений силы переменного тока до 6 кА

8. Термогигрометр электронный

8.2-8.3

Термогигрометр электронный «CENTER» модель 313, per. №22129-09

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки средств измерений электротехнических и магнитных величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и свыше 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на КДТН применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20 ± 10) °C;

  • - относительная влажность воздуха от 45 до 75 %;

  • - атмосферное давление от 86 до 106 кПа

  • 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать КДТН в условиях окружающей среды, указанных в п. 6.1, не менее 8 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра КДТН проверяют:

  • - соответствие комплектности перечню, указанному в паспорте;

  • - соответствие серийного номера, указанного на маркировочной табличке, серийному номеру, указанному в паспорте;

  • - отсутствие механических повреждений, деформаций и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования.

  • 8.2 Проверка электрической прочности и сопротивления изоляции

    • 8.2.1 Проверка электрической прочности изоляции первичной обмотки

  • 1) Проверку электрической прочности изоляции первичной обмотки одноминутным напряжением промышленной частоты преобразователей проводить между цепями, приве

дёнными в таблице 6.

Таблица 6 - Испытательное напряжение для проверки электрической прочности изоляции

Проверяемая цепь

Действующее значение испытательного напряжения, кВ (в зависимости от номинального напряжения)

Между зажимом защитного заземления и высоковольтным выводом преобразователя

28

2) Испытания проводить с помощью трансформатора высоковольтного испытательного ТВИ-100/145 (далее по тексту - ТВИ-100/145).

  • 3) На проверяемую цепь КДТН подать испытательное напряжение переменного тока частотой 50 Гц со среднеквадратичным значением 1000 В, увеличивая его в течение 5-20 с до значения, указанного в таблице 4 для данной цепи. Поддерживать заданное значение напряжения неизменным в течение 1 мин.

Результаты проверки считают положительными, если не произошло пробоя изоляции или повторяющегося искрения. Появление коронного разряда или шума при испытаниях не является признаком неудовлетворительных результатов испытаний.

  • 8.2.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить между цепями, указанными в таблице 6.

  • 1) Электрическое сопротивление изоляции измерять с помощью установки для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803).

  • 2) На проверяемую цепь КДТН подать испытательное напряжение равное 500 В. Через 30 с после подачи испытательного напряжения произвести отсчёт показаний.

Результаты проверки считают положительными, если измеренные значения электрического сопротивления изоляции не менее 20 МОм.

  • 8.3 Определение нормируемых метрологических характеристик

    • 8.3.1 Перед определением нормируемых метрологических характеристик необходимо провести определение действительных значений коэффициента усиления усилителя в следующей последовательности:

  • 1) подготавливают средства поверки в соответствии с их руководствами по эксплуатации;

  • 2) собирают схему, представленную на рисунке 1 (для определения коэффициента усиления и угла фазового сдвига канала тока) или на рисунке 2 (для определения коэффициента усиления и угла фазового сдвига канала напряжения);

Примечание - для определения действительных значений коэффициента усиления, а также для определения метрологических характеристик КДТН, необходимо организовать общий контур заземления, и принять меры по исключению дополнительных паразитных подключений к общему контуру заземления.

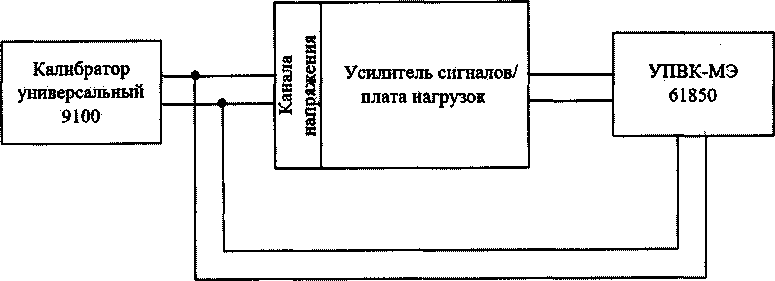

Рисунок 1 - Структурная схема определения коэффициента усиления и угла фазового сдвига канала тока

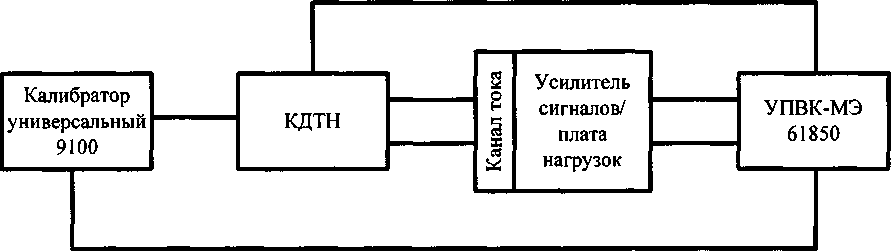

Рисунок 2 - Структурная схема определения коэффициента усиления и угла фазового сдвига канала напряжения

  • 3) на вход усилителя при помощи калибратора универсального 9100 (далее по тексту - калибратор) подаются сигналы, соответствующие вторичным сигналам КДТН при частоте 50 Гц:

  • -  для датчика тока: 1,5; 7,5; 30; 150 мВ;

  • -  для датчика напряжения: 85; 105; 125; 140; 175; 215 мВ.

  • 4) измеряется значение сигнала на выходе усилителя и калибратора при помощи установки поверочной векторной компарирующей УПВК-МЭ 61850 (далее по тексту -УПВК);

  • 5) при помощи УПВК фиксируется значение угла фазового сдвига между входным и выходным сигналом усилителя только для значений согласно таблице 7;

  • 6) рассчитывается коэффициент усиления для каждого испытательного сигнала, по формуле (1).

где UyB - напряжение на выходе усилителя, измеренное при помощи УПВК, мВ;

Uyn - напряжение на входе усилителя, заданное при помощи калибратора и измеренное при помощи мультиметра 3458А из состава УПВК, мВ.

Результаты определения действительных значений коэффициента усиления каналов с усилением оформляются в протоколе по форме таблицы 7.

Таблица 7 - Результаты калибровки канала с усилением

Канал усиления

Напряжение на входе усилителя, Uyn, мВ

Напряжение на выходе усилителя, иув, мВ

Значение коэффициента усиления

Значение угла фазового сдвига, ...'

Силы переменно-го тока

1,5

-

7,5

-

30

-

150

Напряжения пе-ременного тока

85

-

105

125

-

140

-

175

215

-

  • 8.3.2 Определение относительной погрешности коэффициента масштабного преобразования силы переменного тока и абсолютной угловой (угла фазового сдвига) погрешности

Определение погрешностей осуществляется при помощи источника тока регулируемого «ИТ5000» (далее - ИТ5000), трансформатора тока измерительного лабораторного ТТИ-5000.5 (далее - ТТИ), УПВК, калибратора и усилителя в следующей последовательности:

  • 1) Подготавливают средства поверки и КДТН в соответствии с их руководствами по эксплуатации.

  • 2) Собирают схемы подключений согласно рисунку 3 (для испытательных сигналов до 10 А) и рисунку 4 (для испытательных сигналов свыше 10 до 1000 А).

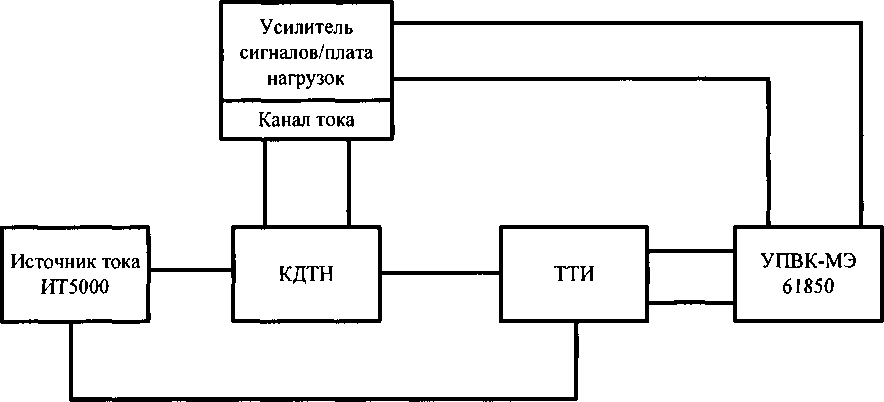

    Рисунок 3 - Структурная схема определения относительной погрешности коэффициента масштабного преобразования силы переменного тока и абсолютной угловой (угла фазового сдвига) погрешности (для испытательных сигналов до 10 А)

    Рисунок 4 - Структурная схема определения относительной погрешности коэффициента масштабного преобразования силы переменного тока и абсолютной угловой (угла фазового сдвига) погрешности (для испытательных сигналов свыше 10 до 1000 А)

  • 3) При помощи калибратора или источника (в зависимости от значения испытательного сигнала) поочередно воспроизводят испытательные сигнала, равные:

  • - 0,5; 2,5; 10 А - при помощи калибратора

  • - 50; 100; 150; 200; 300; 400; 600; 1000 А - при помощи ИТ5000

  • 4) Считывают измеренные значения при помощи УПВК.

  • 5) Рассчитывают значения погрешности по формулам (2) и (3).

    8/с/=

    и,

    (2)

ДФ/-(Физм-ФЭ> 60                             (3)

где Uj - измеренное значение испытательного сигнала (напряжения переменного тока), поступившего от КДТН на УПВК, В;

к/ - значение коэффициента передачи силы переменного тока, указанное в паспорте на КДТН, В/кА;

ку - значение коэффициента усиления, вычисленное в п. 8.3.1;

1Э - измеренное значение испытательного сигнала (силы переменного тока), поступившего от эталонного ТТИ, А;

куу - значение коэффициента трансформации ТТИ;

Физм - измеренное значение угла фазового сдвига напряжения вторичной обмотки КДТН при помощи УПВК,... °;

ср - измеренное значение угла фазового сдвига тока при помощи УПВК, ... °.

  • 6) Результаты оформляют в протоколе поверки по форме таблицы 8.

Таблица 8 - Результаты проверки метрологических характеристик КДТН при измерении си-лы переменного тока

I, А

Значения измеренные при помощи эталонных СИ

Полученное значение погрешности

1э,А

Ui,B

Масштабного коэффициента, %

Угловая,...'

0,5

2,5

10

50

100

150

200

300

400

600

1000

Результаты считают положительными, если полученные значения погрешностей не превышают значений, представленных в п.1.4.

  • 8.3.3 Определение погрешности коэффициента масштабного преобразования напряжения переменного тока и абсолютной угловой (угла фазового сдвига) погрешности КДТН

Определение погрешностей осуществляется при помощи трансформатора напряжения измерительного эталонного NVRD (далее по тексту - NVRD), УПВК, трансформатора высоковольтного испытательного ТВИ-100/145 (далее по тексту - ТВ И) и усилителя в следующей последовательности:

  • 1) Подготавливают средства поверки и КДТН в соответствии с их руководствами по эксплуатации.

  • 2) Собирают схему подключений согласно рисунку 5.

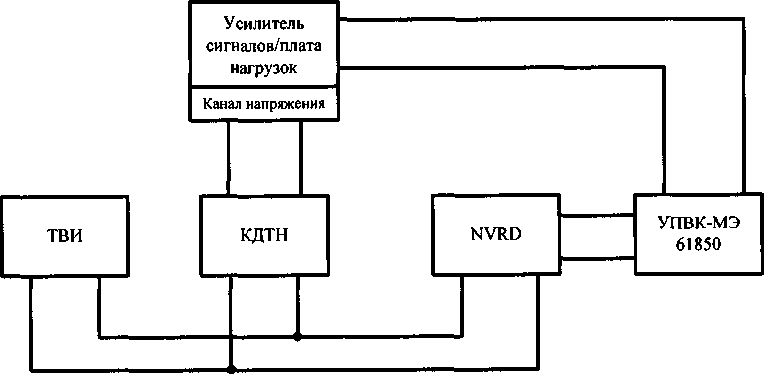

Рисунок 5 - Структурная схема определения погрешности коэффициента масштабного преобразования напряжения переменного тока и абсолютной угловой (угла фазового сдвига) погрешности КДТН

  • 3) При помощи ТВИ воспроизводят испытательные сигналы, равные 80 %, 100 % и 120 % номинального напряжения.

  • 4) Считывают измеренные значения с УПВК.

  • 5) Рассчитывают погрешности по формулам (4) и (5).

ЦцАп ~ Цэ х ^тн U3 х /стн

100 (%),

(4)

Аф^изм-фД60^-0)'                   <5>

где Uи - измеренное значение испытательного сигнала (напряжения переменного тока), поступившего от КДТН на УПВК, мВ;

ки - значение коэффициента передачи напряжения переменного тока, указанное в паспорте КДТН, мВ/кВ;

U3 - измеренное значение испытательного сигнала (напряжения переменного тока), поступившего от NVRD, В;

ктн - значение коэффициента трансформации NVRD;

ср - измеренное значение угла фазового сдвига напряжения вторичной обмотки напряжения КДТН при помощи УПВК, ... °;

ф - измеренное значение угла фазового сдвига напряжения, при помощи УПВК, .. Л

  • 6) Результаты оформляются в протоколе по форме таблицы 9.

Таблица 9 - Результаты проверки метрологических характеристик КДТН напряжения

и, В

Значения измеренные при помощи эталонных СИ

Полученные значения погрешностей

иэ

иУ

Масштабного коэффициента, %

Угловая,...'

2700

3000

4100

4600

5700

7000

Результаты считают положительными, если полученные значения погрешностей не превышают значений, представленных в п. 1.4.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

- результаты каждой из операций поверки.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 4, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

    Ю.А. Винокурова

Инженер отдела испытаний ООО «ИЦРМ»

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
