Методика поверки «Устройство контроля сопротивления изоляции ISOMETR IRDH375B-435RU» (ИЦРМ-МП-067-20)

СОГЛАСОВАНО

Генеральный директор ООО «ПИК-Эксперт»

Технический директор ООО «ИЦРМ»

ИЦРМ-МП-067-20

г. Москва

2020 г.

1 ВВОДНАЯ ЧАСТЬ

• 1.1  Настоящая методика поверки распространяется на единичный экземпляр устройств контроля сопротивления изоляции ISOMETER IRDH375B-435RU (далее -устройство ISOMETER IRDH375B-435RU) и устанавливает методы и средства первичной и периодической поверок.

• 1.2  На первичную поверку следует предъявлять устройство ISOMETER 1RDH375B-435RU до ввода в эксплуатацию и после ремонта.

• 1.3  На периодическую поверку следует предъявлять устройство ISOMETER 1RDH375B-435RU в процессе эксплуатации и/или хранения.

• 1.4  Интервал между поверками 1 год.

• 1.5  Метрологические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики

2 ОПЕРАЦИИ ПОВЕРКИ

• 2.1 При проведении поверки проводят операции, указанные в таблице 2.

Таблица 2

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки устройство ISOMETER IRDH375B-435RU бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

• 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого устройства ISOMETER IRDH375B-435RU с требуемой точностью.

Таблица 3

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К поверке устройства ISOMETER IRDH375B-435RU допускаются лица, изучившие настоящую методику, руководство по эксплуатации устройства ISOMETER IRDH375B-435RU и средств поверки.

• 4.2 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки.

• 4.3 Персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на устройство ISOMETER IRDH375B-435RU и применяемые средства поверки.

• 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого устройства ISOMETER IRDH375B-435RU необходимо обеспечить выполнение следующих требований:

• - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

• - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

• - присоединения устройства ISOMETER IRDH375B-435RU и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

• - запрещается работать с оборудованием при снятых крышках или панелях;

• - запрещается работать с поверяемым устройством ISOMETER IRDH375B-435RU в условиях температуры и влажности, выходящих за допустимые значения;

• - запрещается работать с поверяемым устройством ISOMETER IRDH375B-435RU в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от плюс 15 до плюс 25 °C;

• - относительная влажность воздуха от 30 до 80 %.

7 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки выполняют следующие подготовительные работы:

• - выдерживают устройство ISOMETER IRDH375B-435RU в условиях окружающей среды, указанных в разделе 6 настоящей методики поверки, не менее 2 ч, если оно находилось в климатических условиях, отличающихся от указанных в разделе 6;

• - соединяют зажимы защитного заземления используемых средств поверки с контуром защитного заземления лаборатории;

• - подготавливают к работе средства измерения используемые при поверке устройства ISOMETER IRDH375B-435RU в соответствии с эксплуатационной документацией на средства поверки.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого устройства ISOMETER IRDH375B-435RU следующим требованиям:

• - комплектность должна соответствовать руководству по эксплуатации;

• - не должно быть механических повреждений корпуса, органов управления, измерительных проводов;

• - надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений, следов окисления и загрязнений.

• - соответствие комплектности устройства ISOMETER IRDH375B-435RU перечню, указанному в паспорте;

• - соответствие номера, указанного на маркировочной наклейке устройства ISOMETER IRDH375B-435RU, номеру, указанному в его паспорте.

При несоответствии по вышеперечисленным позициям поверку прекращают и устройство ISOMETER IRDH375B-435RU бракуют.

• 8.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводят на установке для проверки параметров электрической безопасности GPT-79803 (далее - установка GPT-79803) с рабочим напряжением 500 В. Отсчет показаний проводят по истечении 1 мин после приложения напряжения между соединенными вместе контактами испытуемой цепи и корпусом.

Результаты проверки считают удовлетворительными, если измеренные значения сопротивления не менее 20 МОм.

• 8.3 Проверка электрической прочности изоляции

Проверка электрической прочности изоляции проводится на установке GPT-79803. При проверке электрической прочности изоляции испытательное напряжение прикладывается между закороченными зажимами и корпусом ISOMETER IRDH375B-435RU, помещенного в металлический экран, который должен покрывать всю поверхность корпуса за исключением зажимов. Испытательное напряжение 1500 В следует поднимать плавно, начиная с нуля в течение 5-10 с, но не более 30 с. Уменьшение напряжения до нуля должно производится с такой же скоростью. Изоляцию выдерживают под действием испытательного напряжения в течение 1 мин. Затем напряжение плавно снижают до нуля или значения, не превышающего поминальное, после чего испытательную установку GPT-79803 выключают.

Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

• 8.4 Подтверждение соответствия программного обеспечения (ПО)

Подтверждение соответствия программного обеспечения производится следующим образом:

• - включить устройство ISOMETER IRDH375B-435RU;

• - номер версии встроенного ПО проверить, нажав клавишу INFO, расположенную на лицевой панели устройства ISOMETER IRDH375B-435RU.

Результаты поверки считаются положительными, если версия встроенного ПО не ниже 1.8.

При невыполнении этих требований поверка прекращается и устройство ISOMETER IRDH375B-435RU бракуется.

• 8.5 Опробование

Опробование производить согласно разделу «Авто-тестирование (самодиагностика)» руководства по эксплуатации (далее - РЭ) в следующей последовательности:

Запустить вручную самотестирование устройства ISOMETER IRDH375B-435RU путем нажатия тест-клавиши или автоматически через, соответствующую установку в меню «ISO ADVANCED: Autotest. При этом сигнальные реле Alarm 1/2 включаются только после старта автотестирования посредством нажатия клавиши «TEST», т.е. при автоматическом самотестировании сигнальные реле не включаются.

Процесс авто-тестирования завершается через 15...20 с и на ЖК-дисплее примерно на 2 с появляется уведомление «Тест ок!».

Результаты опробования считают удовлетворительными, если самодиагностика устройства ISOMETER IRDH375B-435RU закончилась индикацией «Test ok!», сигнальные реле работают в соответствии с требованиями РЭ.

• 8.6 Определение метрологических характеристик

  • 8.6.1 Проверку относительной и абсолютной     погрешностей измерений электрического сопротивления изоляции в рабочем диапазоне напряжений переменного тока от О В до 793 В в диапазоне частот от 50 Гц до 400 Гц проводить в следующей последовательности:

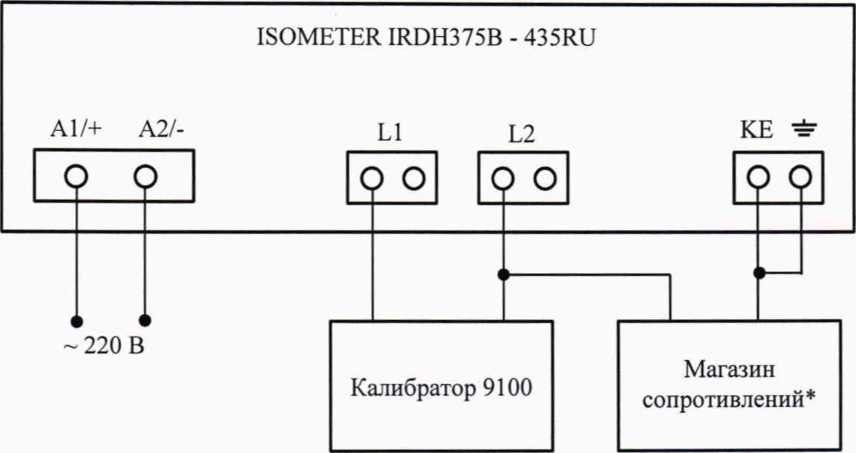

• 1) собрать схему, приведенную на рисунке 1;



Рисунок 1

• 2) подать питание на устройство ISOMETER IRDH375B-435RU;

• 3) установить на магазине сопротивлений* значение 1 кОм;

• 4) подать на устройство ISOMETER IRDH375B-435RU с калибратора универсального 9100 напряжение переменного тока номинальной частотой 50 Гц, значение которого следует выбрать из рабочего диапазона (от 10 В до 793 В), учитывая технические характеристики применяемого магазина сопротивления и эталонного калибратора;

• 5) фиксировать установившееся показание устройства ISOMETER IRDH375B-435RU;

• 6) повторить измерения, устанавливая поочередно на магазине сопротивлений* следующие значения:

• - для диапазона измерений от 1 кОм до 10 кОм включ.: 3 кОм; 5 кОм; 8 кОм; 10 кОм; -для диапазона измерений св. 10 кОм до 1000 кОм включ.: 11 кОм; 200 кОм;

500 кОм; 800 кОм; 1000 кОм;

• - для диапазона измерений св. 1,0 МОм до 10,0 МОм включ.: 1,1 МОм; 3,0 МОм; 5,0 МОм; 8,0 МОм; 10,0 МОм.

• 7) рассчитать абсолютную погрешность измерений электрического сопротивления по формуле (1) для диапазона измерений от 1 кОм до 10 кОм включ.:

А = ^-Л_э,                           (1)

где R? - значение электрического сопротивления, установленное на магазине сопротивлений, кОм;

/?_нхм - показания ISOMETER IRDH375B-435RU, кОм.

• 8) рассчитать относительную погрешность измерений электрического сопротивления по формуле (2) для диапазонов измерений св. 10 кОм до 1000 кОм включ., св. 1,0 МОм до 10,0 МОм включ.:

Л_э

где Rj - значение электрического сопротивления, установленное на магазине сопротивлений, кОм (МОм);

R_U3M - показания ISOMETER IRDH375B-435RU, кОм (МОм).

Примечание:* магазин сопротивлений выбирать в соответствии с устанавливаемым значением электрического сопротивления.

Результаты поверки считают удовлетворительными, если относительная погрешность измерений электрического сопротивления изоляции в диапазонах измерений св. 10 кОм до 1000 кОм включ., св. 1,0 МОм до 10,0 МОм включ. в рабочем диапазоне напряжений переменного тока от 0 В до 793 В в каждой поверяемой точке не превышает ±10%, а абсолютная погрешность измерений электрического сопротивления изоляции в диапазоне измерений от 1 кОм до 10 кОм включ. в рабочем диапазоне напряжений переменного тока от 0 В до 793 В в каждой поверяемой точке не превышает ±1 кОм.

• 8.6.2 Проверку относительной и абсолютной погрешностей измерений электрического сопротивления изоляции в рабочем диапазоне напряжений постоянного тока от 0 В до 650 В проводить в следующей последовательности:

• 1) собрать схему, приведенную на рисунке 1;

• 2) подать питание на устройство ISOMETER IRDH375B-435RU;

• 3) установить на магазине сопротивлений* значение 1 кОм;

• 4) на устройство ISOMETER IRDH375B-435RU с калибратора универсального 9100 напряжение постоянного тока, значение которого следует выбрать из рабочего диапазона (от 10 В до 650 В), учитывая технические характеристики применяемого магазина сопротивления и эталонного калибратора;

• 5) фиксировать установившееся показание устройства ISOMETER IRDH375B-435RU;

• 6) повторить измерения, устанавливая поочередно на магазине сопротивлений* следующие значения:

• - для диапазона измерений от 1 кОм до 10 кОм включ.: 3 кОм; 5 кОм; 8 кОм; 10 кОм; -для диапазона измерений св. 10 кОм до 1000 кОм включ.: 11 кОм; 200 кОм;

500 кОм; 800 кОм; 1000 кОм;

• - для диапазона измерений св. 1,0 МОм до 10,0 МОм включ.: 1,1 МОм; 3,0 МОм; 5,0 МОм; 8,0 МОм; 10,0 МОм.

• 7) рассчитать абсолютную погрешность измерений электрического сопротивления по формуле (1) для диапазона измерений от 1 кОм до 10 кОм включ..

• 8) рассчитать относительную погрешность измерений электрического сопротивления по формуле (2) для диапазонов измерений св. 10 кОм до 1000 кОм включ., св. 1,0 МОм до 10,0 МОм включ..

Примечание:* магазин сопротивлений выбирать в соответствии с устанавливаемым значением электрического сопротивления.

Результаты поверки считают удовлетворительными, если относительная погрешность измерений электрического сопротивления изоляции в диапазонах измерений св. 10 кОм до 1000 кОм включ., св. 1,0 МОм до 10,0 МОм включ. в рабочем диапазоне напряжений постоянного тока от 0 В до 650 В в каждой поверяемой точке не превышает ±10%, а абсолютная погрешность измерений электрического сопротивления изоляции в диапазоне измерений от 1 кОм до 10 кОм включ. в рабочем диапазоне напряжений постоянного тока от 0 В до 650 В в каждой поверяемой точке не превышает ±1 кОм.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 9.1 Положительные результаты поверки устройства ISOMETER IRDH375B-435RU оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815 и нанесением знака поверки.

• 9.2 Знак поверки наносится в свидетельство о поверке и (или) на корпус устройства ISOMETER IRDH375B-435RU.

• 9.3 Отрицательные результаты поверки устройства ISOMETER IRDH375B-435RU оформляют извещением о непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 2 июля 2015 г. № 1815, свидетельство о предыдущей поверке аннулируют, а устройство ISOMETER IRDH375B-435RU не допускают к применению.

Заместитель начальника отдела испытаний и поверки средств измерений ООО «ИЦРМ»

8
