УТВЕРЖДАЮ

Руководитель ГЦИ СИ

ФГУП «ВПИЦМ йм/Д;'ИЛМенделеева>>

\

НИ. Ханов

АМПЕРМЕТРЫ ЩИТОВЫЕ ЦИФРОВЫЕ AMP DIGITAL

МЕТОДИКА ПОВЕРКИ

МП-2201 -0022-2011

Руководитель лаборатории ГЦИ СИ

Санкт-Петербург

2011

СОДЫ’ЖАПИ!

б)     Проведение поверки

6)4   Внешний осмотр

7     Оформление результатов поверки

ОБЩИТ (. ВЕДЕ11ИЯ

Настоящая методика у ст анавливае г методы и средства первичной и периодической поверки амперметров щитовых цифровых AMP DIGITAL модификаций 15202 и 15209. (далее по тексту амперметры) при выпуске из производства, находящихся в эксплуатации, после хранения и ремонта.

Интервал между поверками 5 лет.

  • I ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер ну ню а

Обязательность проведения операции при:

первичной поверке

после ремонта

эксплуатации и хранении

1

3

4

5

Внешний осмотр

6.1

Да

Да

Да

Опробование

6.2

Да

Да

Да

Определение мет рологических харакперисгик

6.3

Да

Да

Да

  • 2 СР1 ГВА ПОВЕРКИ

    • 2.1 Поверка амперметров должна производиться с помощью средств поверки, перечисленных в таблице 2.

Габлищ1 2

Наименование

Гии СИ

Исиолыу емые основные технические ха рак терне тн ки СИ

Ну tiki

ме годики

Примечание

Калибратор универсальный

Н4-7

Ди ап азо н     вое и роиз веде н и я

силы переменного тока от 0.1 нА до 30 А (0.1 1 и 1 к1 ц) с о I носит ел 1>нoil i ioi pci и ноет ью 0.01? 0.1 "...

6.3

Примечания

Допускается применение других средств поверки, основные характеристики которых не хуже приведенных в таблице 2.

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 3.1  При поверке должны выполняться меры безопасности, указанные в руководствах (инструкциях) по эксплуатации поверяемого амперметра и средств поверки.

  • 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны соблюдаться следующие нормальные

    условия:

    • напряжение питания сети, В

    230 ±23

    • частота сети, Гц

    50,0 ±0,5

    • температура окружающего воздуха, °C

    +20 ±5

    • относительная влажность воздуха, %

    55 ±25

    • атмосферное давление, кПа (мм. рт. ст.)

    100 ±4 (765 ±30)

  • 4.2 Амперметры допускается поверять без демонтажа со щита или панели с использованием электрокоммутирующих элементов, не влияющих на метрологические характеристики приборов.

  • 4.3  Если перед началом поверки амперметры находились в условиях, отличающихся от нормальных условий применения, то поверку следует начинать после выдержки их в нормальных условиях в течение суток.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

    • 5.2 Включить средства поверки и прогреть их в течение времени, указанного в их эксплуатационной документации.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

В результате поверки определяют действительные значения силы переменного электрического тока, получаемые при измерениях с помощью амперметров.

  • 6.1 Внешний осмотр

    • 6.1.1 Внешний осмотр амперметров предусматривает проверку:

  • - комплектности;

  • - отсутствия механических повреждений корпуса;

  • - состояния лакокрасочных покрытий.

  • 6.2 Опробование

    • 6.2.1  Опробование проводят после ознакомления с руководством по эксплуатации.

    • 6.2.2 При опробовании должно быть установлено надежное закрепление зажимов амперметров, возможность подключения к электросети и включение прибора.

  • 6.3 Поверку амперметров проводят методом прямых измерений с помощью калибратора универсального Н4-7 (далее по тексту - калибратор). Для этого соберите схему измерений, приведенную на рисунке 1.

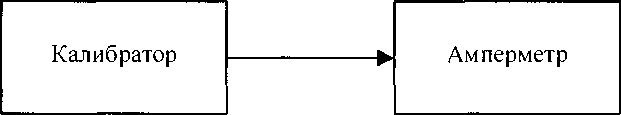

Рисунок 1. Схема измерений

  • 6.3.1 Регулируя выходной ток калибратора установите показания амперметра в соответствии со значениями измеряемой силы тока, приведенными в графе 1 таблицы 3.

  • 6.3.2 Показания выходного тока калибратора, отображаемые на его дисплее, занесите в графу 3 таблицы 3.

  • 6.3.3 Поверку амперметров проводят на всех отметках, приведенных в графе 1 таблицы 3.

Таблица 3

Измеряемая сила тока, А

Частота,

Гц

Показания прибора, А

Приведенная погрешность, (% от полной шкалы + единица младшего разряда)

Допустимые значения

Мин.

Макс.

1

2

3

4

5

6

Для амперметров модификации 15209

0,2

50

0,5 + 1

0,165

0,235

0,5

50

0,465

0,535

1,0

50

0,965

1,035

2,0

50

1,965

2,035

3,0

50

2,965

3,035

4,0

50

3,965

4,035

5,0

50

4,965

5,035

Для амперметров модификации 15202

0,5

50

0,5 т 1

0,44

0,56

1,0

50

0,94

1,06

3,0

50

2,94

3,06

5,0

50

4,94

5,06

7,0

50

6,94

7,06

10,0

50

9,94

10,06

  • 6.3.4 Результаты поверки считаются удовлетворительными, если значения силы переменного электрического тока, полученные при измерениях с помощью амперметров, не выходят за границы минимальных и максимальных допустимых значений, указанных в графах 5 и 6 таблицы 3.

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Результаты поверки оформляют свидетельством о поверке установленной формы.

    • 7.2 В случае отрицательных результатов поверки на амперметр выдают извещение о непригодности с указанием причин забраковки.

  • 6.3 Определение мегроло! ичсски.х харак i ери с i и к.

  • 6.3.1 Определение метрологических характеристик амперметров проводят методом прямых измерений с помощью калибра гора универсального Н4-7 (далее по тексту калибратор). Для мото соберите схему измерений, приведенную на рисунке I.

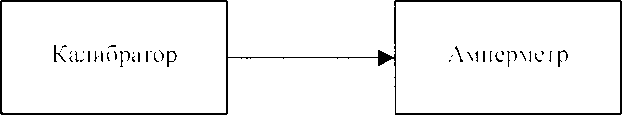

Рисунок 1. Схема измерений

  • 6.3.2 Регулируя выходной ток кал нора тора установите показания амперметра в соответствии со значениями измеряемой силы тока, приведенными в графе I таблицы 3.

  • 6.3.3 Показания выходного тока калибра гора, о i поражаемые на его дисплее, занесите в i рафу 3 таблицы 3.

  • 6.3.4 Поверку амперметров проводя! па всех шмотках. приведенных в графе 1 таблицы 3.

Таблица 3

И{меряемая сила гока. А

Час го 1 а.

1 ц

11ока {алия прибора. А

11риведенная hoi pci 1 пюс 1 г. C'D oi полной шкалы ■ единица младшего разряда)

Допустимые значения

М и н.

Макс.

1

2

.)

4

5

6

Для амперметров модификации 15209

0.2

50

0.5 I 1

0.165

0.2 3 5

0.5

50

0.465

0.5.3 5

1.0

50

0.965

1.035

2.0

50

1.965

2.035

3.0

50

2.965

3.035

4.0

50

3.965

4.035

5.0

50

4.965

5.0.35

Для амперметров модификации 15202

0.5

50

0.5 + 1

0.44

0.56

1.0

50

0.94

1.06

3.0

50

2.94

3.06

5.0

50

4.94

5.06

7.0

50

6.94

7.06

10.0

50

9.94

10.06

  • 6.3.5 Результаты поверки считаются удовлетворительными, если значения силы переменного электрического тока, полученные при измерениях с помощью амперметров, нс выходят за границы минимальных и максимальных допустимых тначений. указанных в графах 5 и 6 таблицы 3.

7 ОФОРМЛРНИ! РНЗУЛЫ AIOB ПОВН’КИ

  • 7.1 Результаты поверки оформляю! свидетельством о поверке установленной формы.

  • 7.2  В случае отрицательных результатов поверки на амперметр выдают извещение о непригодности с указанием причин забраковки.
