АНАЛИЗАТОРЫ ВЛАЖНОСТИ ВЕСОВЫЕ АВГ-60 МЕТОДИКА ПОВЕРКИ МП 2301-0165-2017

Руководитель НИЛ 2301

А.Ф. Остривной

Разработчик

Соловьева Н.Н.

г. Санкт-Петербург 2017

СОДЕРЖАНИЕ

весоизмерительного блока после выборки массы

Приложение А. Форма протокола поверки анализатора влажности

Настоящая методика поверки распространяется на анализаторы влажности весовые АВГ-60 (далее - анализаторы влажности), изготовленные ООО «Научно-производственное предприятие «Госметр», г. Санкт-Петербург, и устанавливает методы и средства их первичной и периодической поверки

Интервал между поверками -1 год.

1 Операции и средства поверки
  • 1.1 При проведении псн^е^ркн дозоины быть вб^п^олнены слсдуюшид юперацип и применены средства измерений с характеристиками, указанными в табл. 1.

Таблица 1

Наименование операции

Номер пункта методики

Средства поверки и их технические характеристики

Обязательность проведения операции при первичной и периодической поверке

1. Проверка соответствия программного обеспечения

5

-

да

2. Внешний осмотр

6.1

-

да

3. Опробование

6.2

-

да

3. Определение метрологических характеристик:

6.3

3.1 Калибровка / юстировка весоизмерительного блока

6.3.1

Гири эталонные 3-го разряда по ГОСТ 8.021

да

3.2 Определение абсолютной погрешности весоизмерительного блока после выборки массы тары

6.3.2

Гири эталонные

3-го разряда по ГОСТ 8.021

да

3.3 Определение абсолютной погрешности измерения влажности

6.3.3

песок кварцевый по ГОСТ 4417;

вода дистиллированная по ГОСТ 6709;

да

Примечание: Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью

  • 1.2 Все средства поверки должны иметь действующие свидетельства о поверке.

  • 1.3 Пределы допускаемых значений метрологических характеристик анализаторов влажности АВГ-60 указаны в таблице 2.

Таблица 2

Наименование технических

Значение технических

п/п

характеристик

характеристик:

1

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %, в интервалах массы анализируемого образца:

от 0,5 г до 3 г включ.

±0,30

св 3 г до 5 г включ.

±0,20

св. 5 г до 15 г включ.

±0,08

св. 15 г

±0,04

2

Пределы допускаемой абсолютной погрешности весоизмерительного блока после выборки массы тары в интервалах

взвешивания, г:

от 0,5 г до 50 г включ.

± 0,005

св. 50 г

±0,010

2 Требования безопасности

Требования безопасности должны щ-ювг.'     рек-ментшя-г. и .. u<i.i в

Руководстве по эксплуатации (РЭ).

3 Условия поверки 4 Подготовка к поверке

При подготовке к проведению поверки должны быть выполнены, следующие операции:

4 1 Пере д пркв. а ием по г«р.-ы 'Па 14 4лгор влажности следует выдержать в помещении не менее 2 часов, затем во включенном в сеть состоянии - 60 минут.

  • 4.2 Анализатор влажности следует подготовить к поверке в соответствии с Руководством по эксплуатации.

  • 4.3 Подготовить материалы, необходимые для проведения поверки:

Кварцевый песок просеять через сито с диаметром отверстий 1-1,5 мм и отмыть питьевой водой, высушить и прокалить. Подготовленный песок хранить в плотно закрытой банке.

5 Подтверждение соответствия программного обеспечения.

Операция «Подтверждение соответствия программного обеспечения» состоит из следующих этапов:

  • - проверяется пломбировка анализатора влажности:

  • - определяется номер версии программного обеспечения;

  • 5.1 Проверка пломбировки анализатора влажности.

При проверке пломбировки анализатора влажности проверяется наличие и целостность гарантийной этикетки, установленной на корпусе анализатора, влажности и защищающей от несанкционированного доступа. На этикетке нанасен товарный знак предприятия -изготовителя. При попытке несанкционированного доступа гарантийная этикетка разрушается.

  • 5.2 Определение номера версии программного обеспечения.

Номер версии (идентификационный номер) программного обеспечения отображается на iroi ■ при в. 1Ю H.I 1 ли -а о а в отон ч и в ..-и

Идентификационный номер версии программного обеспечения должен быть «1.0.04» или выше.

  • 5.3 Проверка целостности ПО анализатора влажности АВГ-60.

Целостность ПО анализатора, влажности АВГ-бО.проверяется при включении анализатора влажности в сеть в процессе инициализации, когда анализатора влажности проходит автотестирование.

  • 5.4 Результаты подтверждения соответствия программного обеспечения заносят в таблицу Протокола (см. таблицу 4).

Таблица 3

Вид проверки

Результат проверки

Проверка пломбировки анализатора влажности АВГ-60.

Определение номера версии ПО анализатора влажности АВГ-60.

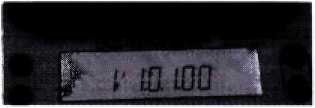

Рисунок 1 - Изображение номера версии ПО на дисплее

  • 6 Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре проверяют:

  • - комплектность поверяемого анализатора влажности на соответствие требованиям Руководства по эксплуатации;

  • - отсутствие видимых повреждений и дефектов, ухудшающих внешний вид анализатора влажности и препятствующих его применению;

  • - наличие и исправность заземления, знаков безопасности и необходимой маркировки.

При подготовке анализатора влажности к измерениям в соответствии с Руководством по эксплуатации следует выставить его по уровню.

6.2 Опробование

При опробовании следует проверить соответствие функционирования всех узлов анализатора влажности, функциональных клавиш и программного обеспечения требованиям-,, изложенным в Руководстве по эксплуатации.

  • 6.3 Определение метрологических характеристик

6.3.1 Калибровка / юстировка весоизмерительного блока.

Выполнить калибровку / юстировку в соответствии с Руководством по эксплуатации.

6.3.2 Определение абсолютной погрешности весоизмерительного блока после выборки массы тары

Установить на крестовину н и .г ра влажности чашку, обнулись показания нажатием клавиши «0/Т». После появления нулевых показаний следует последовательно нагружать и разгружать анализатор влажности эталонными гирями от минимальной нагрузки (Min) до максимальной нагрузки Мах

Гири устанавливают центрально-симметрично на чашке. Должны быть использованы не м-.i е 5 , 'ачеи! й ii р ; к пр У и ш > н- ; аг ш-м е то > ьни- tn «азон измерений. Значения вобранных нагрузок должны включать Min, Мах и значение нагрузки 50 г, при которой изменяются пределы допускаемой погрешности.

Абсолютную погрешность вычисляют как разность показаний блока весоизмерительного и действительных значений массы гирь.

Результаты измерений и вычислений заносят в протокол (Приложение А).

6.3.3 Определение абсолютной погрешности измерения влажности.

Определение абсолютной погрешности измерения влажности следует производить с использованием кварцевого песка и дистиллированной воды.

6.3.3.1 Установка параметров сушки

Установить в соответствии с Руководством по эксплуатации :

  • - температуру сушки 160 °С;

  • - критерий остановки измерений «AUTO», когда момент выключения определяется исходя из текущей скорости потери массы (изменение содержания влаги за 30 секунд 0,01 %).

  • - режим, при котором определяется влажность по отношению к первоначальной массе образца, до высушивания, при этом анализатор влажности выполняет расчет по формуле

в,„, = ~Ю100%                    (1)

где Визмер -влажность, вычисленная анализатором влажности, %

W.....исходная (начальная) масса влажного образца, г

D- масса образца в процессе и после сушки (текущая и конечная D*), г.

6.3.3.2 Определение абсолютной погрешности измерения влажности

Установить на крестовину анализатора влажности чашку, обнулить показания н <ли т ра нгю-ш н           иши «0/Т». На дисплее появляются нулевые показания и

изображение, предлагающее установить на чашку образец. Насыпать кварцевый песок в количестве (2±0,1) г, ориентируясь по показаниям анализатора влажности. Песок равномерно распределить по всей поверхности чашки, зафиксировать точное значение его массы D„ (начальная масса сухого песка до сушки) и записать в протокол (Приложение А). Долить в песок с помощью шприца или пипетки дистиллированную воду, равномерно распределяя ее по поверхности песка, доводя общую массу смеси до 3 г, не более.

Примечание: При измерении влажности образцов массой до 3 г включительно следует применять чашку №1 массой *45 г.

Зафиксировать точное значение массы кварцевого песка, смоченного водой W (масса влажного песка), и записать в протокол. Закрыть крышку анализатора. Сушка начинается автоматически.

Измерения массы влажного песка следует производить максимально быстро, чтобы не пр>1 ш о I i< влаги до начала работы сушильной камеры из-за разности температур в сушильной камере и окружающего воздуха, что проге . ’ и о< тдм р. _ шашм

Выполнить расчет влажности Врасч по формуле

pip -D )

(2>

где Врасч -влажность, рассчитанная испытателем, %.

- - исходная (начальная) масса влажного образца, г

Dh- начальная масса сухого образца (до сушки), г.

По окончании сушки, когда раздастся звуковой сигнал, следует записать показания анализатора влажности Вишер. в протокол.

Абсолютную погрешность измерения влажности Д определяют по формуле:

А = Визмер ~ Врасч                                    (3)

6 3    Выпо тин. оп. р4ции ан н ичные п. 6.3.3.2, используя кварцевый песок массой

(4±0,1) г и дистиллированную- воду, доводя общую массу смеси до 5 г, не более.

  • 6.3.3.3 Выполнить операции, аналогичные п. 6.3.3.2, используя кварцевый песок массой ;1и±5 I и ди.ти лнре.-ю ю вод юводч обш-ю '-а.с .м си до «12±"1) г.

  • 6.3.3.4 Выполнить операции, аналогичные п. 6.3.3.2, используя кварцевый песок массой (15+0,1) г и дистиллированную воду, доводя общую массу смеси до (18±0,1) г.

При необходимости допускается операции по пунктам- 6.3.3.2 - 6.3.3.4 повторить.

Показания анализатора в! но н* р з ь 1лы и-м.- ши .     (.i>- .ш.<<ят в

Протокол (Приложение А).

Анализатор влажности считается выдержавшим поверку, если подтверждается соответствие программного обеспечения; абсолютная погрешность показаний блока весоизмерительного после выборки массы тары и максимальная абсолютная погрешность измерения влажности не превышают пределов допускаемых значений, приведенных в таблице 2.

7 Оформление результатов поверки
  • 7.1 Положительные результаты поверки оформляют:

  • -  при выпуск. из пр ои •во |. |ва - записью в "Руководстве по эксплуатации" предприятия-изготовителя;

  • -  после ремонта и при периодической поверке - выдачей свидетельства о поверке;

Знак поверки наносят на корпус весов.

  • 7.2 В случае отрицательных результатов анализатор влажности к применению не допускается и выдается извещение о непригодности с указанием причин

ПРИЛОЖЕНИЕ. А

(обязательное)

ФОРМА ПРОТОКОЛА ПОВЕРКИ АНАЛИЗАТОРА ВЛАЖНОСТИ

ПРОТОКОЛ № ___ от_______20 г.

поверки анализатора влажности

Заказчик:

Условия проведения поверки

Тип анализатора влажности, модификация

Зав. №

t, °С

Средства измерения и материалы

Зав. №

h, %

МП 2301-0165-2017 «Анализаторы влажности АВГ-60. Методика поверки

1 Подтверждение соответствия программного обеспечения ПО анализатора влажности АВГ-60

Вид проверки

Результат проверки (соотв / не соотв), № версии ПО

Проверка пломбировки анализатора влажности

Проверка номера версии ПО анализатором влажности

2. Определение абсолютной погрешности показаний весоизмерительного блока после выборки массы тары

Таб п ца 1

№ измерения

Значение массы тары, г

Действительные значения массы гирь, г

Показания блока весоизмерительного

Погрешность блока

весоизмерительного

Пределы допуск, погрешности, мг

при возраст, нагрузке, г

при убыв, нагрузке, г

при возраст. нагрузке, мг

при убыв, нагрузке, мг

1

Чашка для образца

2

3

4

5

Наибольшая по абсолютному значению погрешность блока весоизмерительного после

выборки массы тары в интервалах взвешивания: до 50 г___

св. 50 г _____________

продолжение

ПРОТОКОЛ №

3. Определение абсолютной погрешности измерения влажности

Таблица 2

Масса сухого песка, г

D„

Масса мокрого песка, W. г

Расчетное значение влажности (массовой доли влаги), %

(W-D )

Врасч = ~---Н -100%

расч

Показание влагомера после полного высушивания, % Визмер

Погрешность влагомера, %

Л — ВизмерВрасч

Пределы допускаемой погрешности, %

соотв                            1   | не соотв

Поверитель

Дата: "   "             20 г

(подпись)       (фамилия)
