УСТРОЙСТВО СБОРА И ПЕРЕДАЧИ ДАННЫХ «Меркурий-250» Методика поверки А ВЛ Г.465614.003 ИЗ

Подп и дата

с; ю

>ч ct

О! И

CD I S

OI

Z

ш

т

S

СО

СО

Подп. и дата

Инв.№ подл.

2011

СОДЕРЖАНИЕ

АВЛГ.465614.003 ИЗ

Изм.

Лист

№ докум.

Подп.

Дата

Разраб.

УСТРОЙСТВО СБОРА И

ПЕРЕДАЧИ ДАННЫХ «Меркурий-250» Методика поверки

Лит.

Лист

Листов

Пров.

2

17

Н. контр.

Утв.

Инв.Мв подл. Подл, и дата        Взам.инв№ Инв.№дубл. Подл, и дата

Настоящая методика составлена с учётом требований ПР50.2.006 и устанавливает методику первичной, периодической и внеочередной поверки устройства сбора и передачи данных, далее УСГ1Д, а также объём, условия поверки и подготовку к ней.

Структура условного обозначения УСПД:

«Меркурий-250 G I Е / R С L»,

где Меркурий - торговая марка;

250 - серия УСПД;

  • -  G - GSM-модем;

  • -  I - GPS;

  • -  Е - Ethernet;

  • -  R - интерфейс RS485;

  • -  С - интерфейс CAN;

  • -  L PLC-модем.

УСПД подлежат государственному метрологическому контролю и надзору.

При выпуске УСПД из производства и ремонта проводят первичную поверку.

Первичной поверке подлежит каждый УСПД.

Интервал между поверками - 4 года.

Периодической поверке подлежат УСПД, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку производят в случае: повреждения знака поверительного клейма (пломбы) и в случае утраты паспорта;

ввода в эксплуатацию УСПД после длительного хранения (более половины интервала между поверками);

проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на УСПД или неудовлетворительной его работе;

продажи (отправки) потребителю УСПД, не реализованного по истечении срока, равного половине интервала между поверками.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

1 Операции и средства поверки

1.1 Выполняемые при поверке операции, а также применяемые при этом средства поверки, указаны в таблице 2.

Последовательность проведения операций поверки обязательна.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Подп. и дата

Таблица 2 - Операции и средства поверки

Наименование операции

Номер пункта

Наименование средств поверки, технические характеристики

1. Внешний осмотр

6.1

2 Проверка условий поверки

6.2

2.1 Температура окружающего воздуха

Термометр: диапазон измерений от 0 до 40 °C, цена деления 1 °C.

2.2 Относительная влажность воздуха

Гигрометр: диапазон измерения относительной влажности от 30 до 100 %.

2.3 Атмосферное давление

Барометр-анероид, диапазон измерения от

79990 до 105320 Па с погрешностью ± 160 Па.

2.4 Параметры сети (напряжение, частота)

Вольтметр В7-38:

диапазон измеряемых напряжений (0...300) В, погрешность измерения ± 1 %.

Частотомер электронно-счетный 43-64: погрешность измерения 10'7.

3. Проверка электрической прочности изоляции

6.3

Установка пробойная универсальная УПУ-10: испытательное синусоидальное напряжение до 3 кВ, погрешность установки не более 5%

4. Опробование

6.4

Электронный счетчик электроэнергии с циф-ровым выходом Меркурий 230 или Меркурий 233, электронный счетчик электроэнергии со встроенными модемами передачи данных по силовым сетям Меркурий 203.2Т L; персональный компьютер с операционной системой Windows ХР или выше, тестовое программное обеспечение «ВМопйог» и «Net-Monitor».

5. Проверка погрешности преобразования и хранения данных

6.5

6. Проверка точности хода внутренних часов УСПД.

6.6

Радиочасы «МИР РЧ-01», принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS)

2 Требования безопасности

2.1 При проведении поверки должны быть соблюдены требования ГОСТ12.2.007.0 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

3 Требования к квалификации поверителей

3.1 Поверку проводят лица, аттестованные Федеральным агентством по техническому регулированию и метрологии в качестве поверителей в соответствии с ПР 50.2.012 «Государ-

АВЛГ.465614.003 ИЗ

Лист

4

Изм.

Лист

№ докум.

Подп.

Дата

ственная система обеспечения единства измерений. Порядок аттестации поверителей средств измерений».

  • 3.2 Все действия по проведению измерений при проверке УСПД и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

4 Условия поверки
  • 4.1 Порядок представления УСПД на поверку должен соответствовать требованиям ПР 50.2.006.

  • 4.2 При проведении поверки должны соблюдаться условия:

Температура окружающего воздуха, °C                           23 ± 2

Относительная влажность воздуха, %                           от 30 до 80

Атмосферное давление, мм рт. ст.                               от 630 до 795

Частота измерительной сети, Гц                                   50 ± 0,3

Отклонение номинального напряжения                          ± 1,0 %

Инв.Ма подл. Подп. и дата        Взам.инв№ Инв.№ дубл. Подп. и дата

4.3 Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующее клеймо поверки.

5 Подготовка к поверке

Перед проведением поверки следует выполнить следующие подготовительные работы:

  • 5.1 Проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 2.

  • 5.2 Проверить наличие действующих свидетельств о поверке (аттестации) и оттисков поверительных клейм у средств поверки.

  • 5.3 Проверить наличие заземления всех составных частей поверочной схемы.

  • 5.4 Подготовить средства поверки к работе в соответствии с руководством по их эксплуатации.

  • 5.5 Проверить работоспособность средств поверки путём их пробного пуска.

Изм.

Лист

№ докум.

Подп.

Дата

АВ Л Г.465614.003 ИЗ

Лист

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре должно быть установлено соответствие УСПД следующим требованиям:

лицевая панель УСПД должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;

в комплекте УСПД должен быть паспорт.

  • 6.1.2 На лицевую часть панели УСПД должно быть нанесено офсетной печатью или другим способом, не ухудшающим качества:

условное обозначение «Меркурий-250.ХХ»;

номер УСПД по системе нумерации предприятия-изготовителя;

товарный знак предприятия-изготовителя;

год изготовления;

номинальное напряжение питания от сети;

номинальная частота питающей сети;

знак |~Р] по ГОСТ 25874;

знак Ж по ГОСТ Р 51362;

знак утверждения типа по ПР 50.2.009;

знак соответствия по ГОСТ Р 50460.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Подп. и дата

  • 6.2 Проверка условий поверки

  • 6.2.1 Проверка условий окружающей среды, приведенных в разделе 4, производится измерительными приборами, приведенными в таблице 2.

  • 6.3 Проверка электрической прочности изоляции

  • 6.3.1 УСПД перед проверкой покрывают сплошной, плотно прилегающей к поверхности металлической фольгой таким образом, чтобы расстояние её от зажимов испытуемой цепи (к испытуемым цепям относятся цепи питания УСПД и интерфейсные цепи, соединённые вместе) было не менее 20 мм.

При проверке электрической прочности изоляции испытательное напряжение подают начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (5 - 10) с.

  • 6.3.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течении одной минуты напряжение переменного тока 3 кВ (среднеквадратического значения) частотой 50 Гц между цепью питания УСПД и интерфейсными цепями, соединёнными вместе, и «землёй». Появление коронного разряда или шума при испытании не является признаком неудовлетворительных результатов испытаний.

Примечание: «Землей» является фольга, охватывающая УСПД.

  • 6.4 Опробование

  • 6.4.1 При опробовании проверяется функционирование цифрового интерфейса.

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    АВЛГ.465614.003 ИЗ

    Лист

  • 6.4.2 Проверка функционирования цифрового интерфейса УСПД.

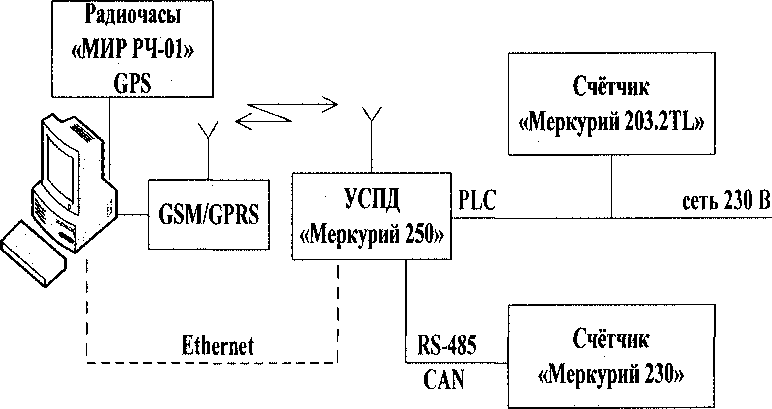

Собрать схему, указанную в Приложении А и подключить УСПД к ПК.

  • 6.4.3 Подать напряжение питания на УСПД.

Включить персональный компьютер.

Конфигурирование УСПД осуществляется посредством любого браузера (например, Internet Explorer) и компьютера, подключенного к устройству через Ethernet соединение. При успешном подключении к УСПД на экране в браузере появится начальная страница “Ноте”, в соответствии с рис. 1.

На этой странице отображаются основные настройки УСПД.

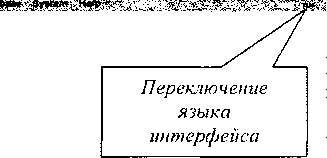

Mercury 250

Data collection and transfer device

И chle f Mrot's ny Schrjulr цл Ммг в у

: Device IDr

> Device name:

Device location address:

: Advanced info of device:

Current profile:

■ Current date and time of device;

Config port one;

Baudrate:

Byte sire:

Stop b>U:

Parity:

Echo;

1099201667

Mercury 2SD

Москва, 16 парковав улица 26

Слвмюский усид

Data collection and transfer device

Q7/05/20C9 15:00:29

9600

8 bit

; Config port second:

, Baudrate:

■ Bytes^c:

Step bits:

Partly;

Echo:

i GSM/GPRS gateway parameters:

: Current port:

i IP address:

Port-

Ping interval:

' ID:

Login;

i Password:

: APN-

Connect interval:

; Session lenghti Humber SMS center;

96 CO

8 brl

Peril

8T195.H3.19

2205

35 min.

M25O

beeline

bee'inc

inter net.beeline.ru 0 min.

no limit autodetection

GSM gateway parameters of packet mode:

Timeout skip packet (portl): Pause finishing packet (port;): Timeout skip packet (port2): Pause finishing packet (port.):

150, millisecond

4. characters 150, millisecond 4, characters

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№ дубл. Подп. и дата

Ethernet settings:

DHCP:

IP address:

Subnet mask-

Default gateway: Primary DNS address: Secondary OK'S address:

disabled

192,169 105.31

255.255.25S..0

Рисунок 1.

На этой странице осуществляется настройка портов связи и конфигурирование GSM/GPRS соединений.

На закладке “Profile” производится выбор одного из профилей работы УСПД. Он может работать в режиме GSM/GPRS шлюза, либо в режиме сбора и накопления данных от приборов учета во внутренней базе по цифровому каналу связи.

6.4.4 В выпадающем списке «Порт» выбрать соответствующий COM-порт, к которому подключен УСПД.

На экране монитора должно появиться меню, изображённое на рис.2.

На странице “Channels” производится настройка каналов передачи данных между УСПД и счетчиками, а также между УСПД и программами верхнего уровня.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

Setting* transmit data channel*

Config port second.

Baudrate: Byte м/с Stoe bits: Pai.t.

Cuiicnt pent

IP address:

hivieDut skip packet (oortl): Pause finishing packet (porti); Timeout skip packet (port2); Pause brushing packet (port2);

DHCP,

IP address:

Default gateway:

Mercury 250

Data coOecfton aM franst&r device

0 • no l.mit

C - eutodeteetion

•4 Tu'liSSi-Ond

) mnilsecond

Рисунок 2.

6.4.5 На странице “Testing”, в соответствии с рис. 3, имеется возможность произвести тестирование каналов передачи данных до приборов учета, а также проверить связь с установленными в УСПД модемами GSM и GPS.

Mercury 250

Oats collection and transfer device

bona Pi of'lo Ом**г,«.ь          bjraduia G .xpe rata** View Seta t«se           ‘-eip                                       >.»

: Meters and communication channel* tosting

Инв.№ подл. Подл, и дата        Взам,инв.№ Инв.№ дубл. Подл, и дата

meter network address (serial number)

Portl:                 .e*?89 i                   •

FIX;             f

GSM/GPRS

modem:

GPS receiver

Рисунок 3.

6.4.6 На странице “Schedule”, в соответствии с рис. 4, производится настройка списка параметров счетчиков, которые требуется сохранять в памяти УСПД, а также периодичность их получения.

Изм.

Лист

№ докум.

Подл.

Дата

АВЛ Г.465614.003 ИЗ

Лист

Setting* parameters poll meters

If 'per iCdtiitv reading’ or 'depth of storage' is zero, reading be disabled

Bnergy:

art energy on beginnings of month

M! energy on Beginnings of day

1                      periodicity reading current energy ’1-24 hours)

sc                     depth of storage (days)

»rt energy on tariff zone on beginnings o* month

»rt energy on tariff zone on beginnings of day

;                      penod'citv reading current energy on tariff zones [1-366 days)

io                   . depth of storage energy on tariff zones (days)

h* P

« Q

✓ ■;

J и

4* I

srt po-nei tatter

nrt power-lme frequency

ort angle between phases voltage » and 2 phases angle between phases voltage 1 and 3 phases

И angle between phases voltage 2 and 3 phases

w* summe phases '•* phase! nrt phase2 Sf phase3

periodicity reading (1-60 minutes) depth ot storage (hours)

Power profile:

SZ A+       A

.<«                     depth of storage i days)

Events register;

depth of storage (days)

₽KE register:

depth of storage (days)

Рисунок 4.

6.4.7 На странице «Просмотр», в соответствии с рис. 5, можно просмотреть результаты измерений

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Подл, и дата

данные счетчиков

Меркурий 250

Устройство сбора и передачи данных

Счетчик:

7025013(13)        ■> Тип данных: Все

»■ Период времени: i2010<12<10:0:0

201012 311

27:34     :        кгОйквийя

Счетчик

Название значения

Время

2010/12/02

12:59:37

Значение

Статус

7025013

Напряжение U по фазе 3

0.380 8

7025013

Напряжение и по фазе 3

: -7: /./:/::   7     2010/12'02

: - - :          :      12,58'37

0.380 В

:я.

7025013

Напряжение U по фазе 3

2010/12/02

12:57:37

о.зво в

702S013

Напряжение и по фаз« 3

2010/12'02

' ■            :           12 56 37

0380 В

7025013

напряжение U по фазе 3

2010'12'02

12:55:37

0.380 В

7025013

Напряжение U по фазе 3

■ 2010/12'02

12 54 37

0.380 В

7025013

Напряжение U по фазе 3

2010 '12 02

12:53:37

0 380 В

7025013

Напряжение и по фазе 3

2010/12/02

12:52:37

0.380 В

7025013

Напряжение и по фазе 3

2010/12/02

12:51:37

0.380 В

7025013

Напряжение U по фазе 3

2010/12/02

12'50:37

0.380 В

члэсл-о

............,, ,

2010/12'02

л "зал □

с.

Рисунок 5.

Изм.

Лист

Ne докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

6.4.8 Результаты считаются положительными, и цифровой интерфейс УСПД функционирует нормально, если операции, выполненные по пп.6.4.2 или 6.4.7, прошли успешно.

6.5. Проверка погрешности преобразования и хранения данных

  • 6.5.1 Подать напряжение питания на УСПД.

Включить персональный компьютер.

Конфигурирование УСПД осуществляется посредством любого браузера и компьютера, подключенного к устройству через Ethernet соединение.

При успешном подключении к УСПД на экране в браузере появится начальная страница “Ноте”, в соответствии с рис. 6 . На этой странице отображаются основные настройки УСПД.

Mercury 250

Data cdtectton and transfer device

Р’Уча ОлгпрЧ Tolling          Grc-ps Mpw ’ v ew

Device ID.

Device name:

Device location address: Advanced info of device:

1089201667

Mercury 250

Mockua, 16 парковая улица 26

Сгасоиский успд

Current profile:

Data collection and transfer device

Current date and lime ot device;

07/05/2009 15:00:29

Config port one:

Baudrate;

9600

Byte size:

8 bit

Stop bits;

I

Parity:

Echo:

no

■ Config port second:

Baudrate-

i Byte size:

; Stop fets:

: Ferity:

< Echo:

CSM/GPRS gateway parameters;

; Current port:

iP address.:

Port:

: Ping interval:

. 10:

: Login;

; Connect interval:

: Session tenght:

Number SMS center:

9600

8 bit

Port!

2205

35 min.

M250

beeline

beeline

inter nctbeeHne.ru 0 min.

autodetection

GSM gateway parameters of packet mode;

Timeout skip packet (port!);

Pause finishing packet (potll):

Timeout skip packet (port2):

Pause finishing packet (port.2):

'.SC, millisecond

4, characters 150, millisecond

4, characters

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.Ыадубл. Подп. и дата

Ethernet «sitings:

WC₽.

IP address:

Subnet mask;

Default gateway: Primary 0N5 address;

Secondary DNS address;

disabled

192.168.105.31

2S5.2S5.255.0

Рисунок 6.

На закладке “Profile”, в соответствии с рис. 7, производится выбор одного из профилей работы УСПД. Он может работать в режиме GSM/GPRS шлюза, либо в режиме сбора и накопления данных от приборов учета во внутренней базе.

Mercury 250

Data coHfection arid transfer device

Device profile;

О GSM gateway (only receive configuraticn SMS messages)

QGSM gateway (receive DATA query)

П GSM gateway (packet mode)

’ ■GPRS gateway (TCP client)

□ SPHS gateway (UDP client)

я* Data collection and transfer device

iflXV r:.'n c!c A) ’•yrs wtriH

Рисунок 7.

На странице “Channels”, в соответствии с рис. 8, производится настройка каналов передачи данных между УСПД и счетчиками, а также между УСПД и программами верхнего уровня.

АВЛГ.465614.003 ИЗ

Лист

10

Изм.

Лист

Ns докум.

Подп.

Дата

Conhg port ene:

Bsudratei Byte ^ec

Echo:

GSM/GPRS gateway parameter»:

Mercury 250

Data collection апв transfer device

C - autodetocti

GSM gateway parameters at packet mode:

<чй millisecond characters millisecond

Timeotrt skip packet fpcrtl)-Pause finishing packet (poitl)’ т mount .A p packet fport2). Pause finishing packet (port2J:

Ethernet settings:

DHCP:

Default gateway:

P. m* у t?NS addmsc: Secondary OHS address:

Рисунок 8.

На странице “Testing”, в соответствии с рис. 9, имеется возможность произвести тестирование каналов передачи данных до приборов учета, а также проверить связь с установленными в УСПД модемами GSM и GPS.

Mercury' 250

Data collection anC transfer device

fret la cranneib          *<--oo,.p brat pa Mclurs vew bas? Syeim teip                                       -uj

- Meters and communication channels testing

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Подл, и дата

Portl:                                                                     )

PIC:                «.US?»» tMJTb’f '

GSM/GPRS modem:

GFS receiver:

Рисунок 9.

На странице “Schedule”, в соответствии с рис. 10, производится настройка списка параметров счетчиков, которые требуется сохранять в памяти УСПД, а также периодичность их получения.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

Settings parameters poll motors

If 'perioflierty r ceding' or depth of storage' ia zero, reading tie disabled

energy;

•/

summa tariff' ta»m tariff?

tariffs tariff*

At- v*

energy on beginnings of month

energy on beginnings of day

periodicity reading current energy (1-24 hours) depth of storage (flays)

energy on tariff толе oil beginnings ol morttn

energy on tariff zone on beginnings st day

periodicity reading current energy on tariff zones (1-366 flays) depth of sterane energy on tai iff zones (days)

■J <✓

U

I

power factor

power-line frequency

anole between phases voltage 1 and 2 phases angle between phases voltage 1 and 3 phases angle between phases voltage 2 end 3 phases

•г

•t pnascl SSS phasc2 S3 phase3

periodicity reading (1-60 minutes) depth of storage (Hows)

Power profile;

depth of storage (days}

Events register.

depth of storage (flays)

PKE register;

depth of storage (days)

Рисунок 10.

На странице “Groups”, в соответствии с рис. 11, осуществляется объединение счетчиков по группам с целью получения расчетов по балансным группам.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Подп. и дата

Нс/’гв froftle Channel lesu**j ‘‘rrecJi*

Liat of groups

Name

Mercury 250

Data collection and transfer device

Meiers ийл Dau buae SfWn Hcip

Comment

Level

Рисунок 1 1.

На странице “Meters”, в соответствии с рис. 12, осуществляется формирование и редактирование списка счетчиков подлежащих мониторингу. Выбирается тип счетчика, порт на который он подключен, задается его сетевой адрес, а также задаются коэффициенты трансформации по току и напряжению.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

Mercury 250

Data collection and transfer device

л„ поы. =,

U«t ol т*Л»г»

. Serial number ; 113093 0/182289- <

U 2500351»

П .2561879

Network add’css:

■HCi4)9

Type Port Group ML

М2*1 f ют •'   .    «■’

м.еэ "*) t*jii V-        '.t

Group LL :

Slsnu. Turn .«to U TurnrMtol

new meters from:

to.

Рисунок 12.

На странице “Data base”, в соответствии с рис. 13, с базой данных УСПД можно провести следующие сервисные операции: сделать резервную копию, выполнить резервное восстановление.

Mercury 250

Data collection згй transfer device

Sze database-Ava. gbc *>ec space:

1.245,184 bytes

156.250.112 bytes

fefnu Ji 1 t-. l-fwfon

" ivesd

lr«< < 1-

upload database in device warning; current database will be deleted ’

saving database to client PC

erasing of aft mete-’ data In database

Рисунок13.

На странице “System”, в соответствии с рис. 14, проводятся системные настройки УСПД, а именно изменение пароля доступа, обновление встроенного программного обеспечения, настройка встроенных часов реального времени и методов их синхронизации.

Mercury 250

Date collection and transfer device

System admimsirating

OeviCfc into

device tacabon address advanced into of device

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№ дубл. Подп. и дата

■ мкг»'.» :

Dole and time setting:

year: zees       month; s       day: >       hout

Тигс .on<_ iCM              S           vtfeca'id

Date and time synchronization on GPS signal:

** dote and time synchronization

mmutc; ь second: i

• 1 V automatically adjust clock fo' daylight saving

Login changing;

*                   lug n (oniy letters and digits ate allowed)

password

confirm password

ite'rvy is:

Рисунок 14.

6.5.2 При проверке погрешности измерения электрической энергии и мощности для цифровых измерительных каналов, необходимо собрать схему согласно рис. 1 Приложения А.

Считать значение электроэнергии с индикатора счётчика и сравнить его со значением количества электроэнергии, считанным с УСПД с помощью ПК.

Результат считается положительным, если допускаемая абсолютная погрешность измерения электрической энергии и мощности для цифровых измерительных каналов, находится в пределах ± 1 единицы младшего разряда.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

6.6 Проверка точности хода встроенных часов УСПД во включенном состоянии при нормальной температуре.

  • 6.6.1 Собрать схему, в соответствии с рис. 1 приложения А.

Подключить УСПД к ПК и подать питание.

Запустить программу «Конфигуратор Меркурий-250». Открыть закладку «Система» (рис. 15)

Примечание - Персональный компьютер (ПК) должен быть оснащён радиочасами «МИР РЧ-01» с установленной программой для синхронизации времени.

С помощью программы «Конфигуратор Меркурий-250» установить в УСПД текущее время из ПК.

Меркурий 250

Устройство сбора и передачи данных

Установка даты и времени:

год; 2010        месяц: 12 день: 3        часы: ;11 минуты: 25 секунды: 35

часовой псяг          uOiMosco., St Petsrs&urg Volgograd              ’ у автоматический переход на летнее время и обратно                           :

Обновить

Инв.№ подл. Подл, и дата        Взам.инв.№ Инв.№дубл, Подл, и дата

LHHXpuHKjdUHM даты и времени:

синхронизация даты и времени устройства по GPS сигналам

' синхронизация даты и времени счетчиков

Рисунок 15.

Установите на УСПД текущее время путем нажатия кнопки «Обновить». После этого отключить ПК от УСПД и оставить УСПД под напряжением в нормальных климатических условиях.

Спустя ровно 10 суток подключить компьютер к УСПД, запустить программу «Конфигуратор Меркурий-250». Открыть закладку «Система» (рис. 15) прочитать время Дг) из УСПД и сравнить его с системным временем ПК (tj). Рассчитайте точность хода часов по формуле:

(t2 -б) Atcp=------- (5)

n

где n - количество суток, прошедших между первым и вторым измерениями;

ДГ - среднесуточный уход, с.

Примечание - Требуемая погрешность измерения точности хода встроенных часов принимается равной 1/5 от заявленной точности (±0,5 с/сутки), т.е. ±0,1 с/сутки. При этом по истечении 10 суток погрешность измерения должна быть не хуже 1/5 от 5 с, т.е. не хуже 1 с. (Допуск по точности хода встроенных часов ±0,5 с/сутки за 10 суток составляет ±5 с).

УСПД считается выдержавшим испытания, если Atcp не превышает ± 0,5 с/сут.

АВЛГ.465614.003 ИЗ

Лист

14

Изм.

Лист

№ докум.

Подп.

Дата

7 Оформление результатов поверки
  • 7.1 Результаты поверки оформляются протоколом.

  • 7.2 УСПД, прошедшие поверку с положительным результатом, пломбируют или накладывают оттиск поверительного клейма в соответствии с ПР 50.2.007 и делают запись в паспорте.

  • 7.3 УСПД, прошедшие поверку с отрицательным результатом бракуются, клеймо предыдущей поверки гасят, а УСПД изымают из обращения. Отрицательные результаты поверки оформляются в соответствии с требованиями ПР 50.2.006.

Инв.№ подл. Подп. и дата        Взам.инв.№ Инв.№ дубл. Подл, и дата

Изм,

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

ПРИЛОЖЕНИЕ А

(обязательное)

Схема подключение УСПД Меркурий 250 к различным устройствам при проведении поверки

Инв.№подл. Подп. и дата        Взам.инв.№ Инв.№дубл. Подл, и дата

Рисунок 1

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.465614.003 ИЗ

Лист

Инв.№подл. Поди, и дата        Взам.инв.№ Инв.№дубл. Подл, и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

документа

Входящий № сопровод докум. и дата

Подп.

Дата

измененных

замененных

новых

аннулированных

АВЛГ.465614.003 ИЗ

Лист

17

Изм.

Лист

№ докум.

Подп.

Дата

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
