Методика поверки «ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные. Методика поверки геометрическим методом» (РМГ105-2010)

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

РЕКОМЕНДАЦИИ ПО МЕЖГОСУДАРСТВЕННОЙ СТАНДАРТИЗАЦИИ

Государственная система обеспечения единства измерений РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ Методика поверки геометрическим методом

OIMlR 71:2008 (NEQ)

Издание официальное

РМГ 105—2010

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0—92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ  1.2—2009

межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о рекомендациях

1 РАЗРАБОТАНЫ Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «вНиИР»)

• 2 ВНЕСЕНЫ Федеральным агентством по техническому регулированию и метрологии

• 3 ПРИНЯТЫ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 15 октября 2010 г. № 44)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004—97	Код страны по МК (ИСО 3166) 004—97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Г осстандарт Республики Казахстан
Кыргызстан	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Российская Федерация	RU	Госстандарт
Таджикистан	TJ	Т аджикстандарт
Украина	UA	Г оспотребстандарт Украины

• 4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1058-ст рекомендации по межгосударственной стандартизации РМГ 105—2010 введены в действие в качестве рекомендаций по метрологии Российской Федерации с 1 января 2013 г.

5 Настоящие рекомендации соответствуют МОЗМ Р 71:2008 «Стационарные резервуары-хранилища. Общие требования» (OIML R 71:2008 «Fixed storage tanks. General requirements»).

Степень соответствия — неэквивалентная (NEQ)

6 ВВЕДЕНЫ ВПЕРВЫЕ

7 ПЕРЕИЗДАНИЕ. Февраль 2013 г.

Информация об изменениях к настоящим рекомендациям публикуется в ежегодно издаваемом указателе «Руководящие документы, рекомендации и правила», а текст изменений и поправок — в ежемесячно издаваемом информационном указателе «Национальные стандарты/».

В случае пересмотра (замены) или отмены настоящих рекомендаций соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

© Стандартинформ, 2012 © СТАНДАРТИНФОРМ, 2013

В Российской Федерации настоящие рекомендации не могут быть полностью или частично воспроизведены, тиражированы и распространены в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

РЕКОМЕНДАЦИИ ПО МЕЖГОСУДАРСТВЕННОЙ СТАНДАРТИЗАЦИИ

Государственная система обеспечения единства измерений

РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ

Методика поверки геометрическим методом

State system for ensuring the uniformity of measurements. Vertical steel cylindrical tanks with thermal insulation. Verification procedure by geometrical method

Дата введения — 2013—01—01

1 Область применения

Настоящие рекомендации распространяются на стальные вертикальные цилиндрические резервуары (далее — резервуары) номинальной вместимостью 100—50000 м3, теплоизолированные, наземного расположения, закрытые, с кровлей, предназначенные для проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем, а также для учета нефти и нефтепродуктов при хранении, и устанавливают методику поверки геометрическим методом.

2 Нормативные ссылки

В настоящих рекомендациях использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.570—2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ ^^.0.004—90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

гОст 12.1.005—88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ ^^.1.011—78 Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний*

ГОСТ ^^.4.137—84 Обувь специальная кожаная для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

166—89 (ИСО 3599—76) Штангенциркули. Технические условия

427—75 Линейки измерительные металлические. Технические условия

7502—98 Рулетки измерительные металлические. Технические условия 10528—90 10529—96 13837—79

27574—87 нических воздействий. Технические условия

ГОСТ 27575—87 Костюмы мужские для защиты от общих производственных загрязнений и механических воздействий. Технические условия

ГОСТ 28498—90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам

* Утратил силу на территории РФ, с 01.01.2001 пользоваться ГОСТ Р 51330.2—99; ГОСТ Р 51330.5—99; ГОСТ Р 51330.11—99; ГОСТ Р 51330.19—99.

Издание официальное

Примечание — При пользовании настоящими рекомендациями це1^|^сообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящими рекомендациями следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылк^у.

3 Терр^иньы определения

В настоящих рекомендациях применяют следующие термины с соответствующими определениями:

• 3.1 рнзнрвуар стаеььой внртикаеььый циеиьдричнский тнреоизоеироваььый (рнзнрвуар): Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для хранения нефти и нефтепродуктов и измерений их объема (массы) совместно со средствами измерений уровня, плотности и температуры.

• 3.2 рпвнека ензневуара: Совокупность операций, выполняемых организациями национальной (государственной) метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью определения вместимости и градуировки резервуара, составления и утверждения градуировочной таблицы, установления пригодности резервуара к применению.

Примечание — Г^^^.дуировочная таблица — зависимость вместимости резервуара от уровня его наполнения при нормированном значении температуры, равной 20 ’С. Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема жидкости в нем.

• 3.3 вмнстимость ензневуаеа: Внутренний объем резервуара, который может быть наполнен жидкостью до определенного уровня.

• 3.4 ьомиьаеььая вмнстимость ензневуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная нормативным документом для конкретного типа.

• 3.5 днйствитнеььая (фактичнская) роеьая вмнстимость рнзнрвуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, полученная по результатам измерений параметров резервуара при поверке.

• 3.6 рпсаьтимнтепвая вмнстимость ензнрвуара: Объем жидкости в резервуаре, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.7 коэффициньт вмнстимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.8 точка касания дьища грузом руентки (исходная точка): Точка касания грузом измерительной рулетки днища резервуара или на опорной плите (при наличии) при измерениях базовой высоты резервуара и от которой измеряют уровень нефти и нефтепродуктов и воды.

Примечание — Эта точка является исходной при составлении градуировочной таблицы резервуара.

• 3.9 базовая высота рнзнрвуара: Расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люк^а.

• 3.10 уровньь жидкости (высота ьароеьньия): Расстояние по вертикали между свободной поверхностью жидкости, находящейся в резервуаре, и точкой касания днища грузом рулетки (исходной точкой).

• 3.11 контур дьища: Линия, образованная пересечением днища резервуара с цилиндрической частью первого пояса резервуара.

• 3.12 «мнртвая» роеость рнзнрвуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемо-раздаточный патрубок^.

• 3.13 «мнртвый» остаток: Объем жидкости, находящейся в «мертвой» полости резервуара.

• 3.14 «ьнучтнььый» обънм жидкости: Объем жидкости в резервуаре, находящийся ниже точки касания днища резервуара грузом рулетки.

  жидкость ррн храьрьнн: Жидкость, для хранения которой предназначен поверяемый резер-

• 3.15

вуар.

• 3.16

тываемая

л = tg р, где р— угол наклона резервуара в градусах.

• 3.17 геометрический метод поверки резервуара: Метод поверки резервуара, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 3.18 государственные учетные и торговые операции, взаимные расчеты между поставщиком и потребителем: Операции, проводимые между поставщиком и потребителем, заключающиеся в определении объема или массы нефти и нефтепродуктов для последующих учетных операций, а также при арбитраже.

• 3.19 учет нефти и нефтепродуктов при хранении: Операция, проводимая на предприятии, заключающаяся в определении объема и массы нефти и нефтепродуктов для последующих учетных операций.

4 Метод поверки

• 4.1 Поверку резервуара проводят геометрическим методом.

  • 4.1.1 При поверке резервуара вместимость первого пояса определяют по результатам измерений внутреннего диаметра методом хорд и высоты первого пояса.

Метод хорд заключается в отложении хорды известной длины по внутренней длине окружности первого пояса.

• 4.1.2 Вместимость вышестоящих поясов определяют по результатам измерений вертикальных углов изнутри резервуара с помощью двух теодолитов, один из которых устанавливают в центре днища резервуара, а второй (под номером первый) — на расстоянии 1000—1500 мм от внутренней стенки первого пояса. При этом первый теодолит комплектуют лазером, служащим для получения яркой точки на поверхности резервуара.

• 4.2                        мс^>^^тбв               с

ми ГОСТ 8.570.

5 Технические требования

5.1 Требования к погрешности измерений параметров резервуара

• 5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

Наименование параметра	Предел допускаемой погрешности измерений параметра резервуаров вместимостью, м3
	100—4000	5000—50000
Хорда (при укладке), мм	±0,2	± 0,4
Вертикальный угол, угл. сек	± 10	± 10
Высота пояса, мм	± 5	±5
Толщина стенок, мм	±0,2	± 0,2
Расстояние между отвесами теодолитов, %	±0,04	±^,03
Объем внутренних деталей, м^	± (0,005 - 0,025)

5.2               к

• 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 5.2.1.1 Рулетки измерительные 2-го класса точности с верхними пределами измерений 10; 20 и 30 м по ГОСТ 7502.

  • 5.2.1.2

    Штангенциркули с диапазонами измерений 0—150; 500—1600; 800—2000 мм по ГОСТ 166. Линейку измерительную металлическую с диапазоном измерений 0—1000 мм по

  • 5.2.1.3

ГОСТ 427.

• 5.2.1.4

• 5.2.1.5

• 5.2.1.6 Толщиномер ультразвуковой с диапазоном измерений 0,6—30 мм и пределами допускаемой погрешности ± 0,1 мм.

• 5.2.1.7 Нивелир с рейкой по ГОСТ 10528.

• 5.2.1.8 Термометр с ценой деления 1 °С и диапазоном измерений от 0 до 50 °С по ГОСТ 28498.

• 5.2.1.9 Анализатор-течеискатель типа АНТ-3 по [1].

• 5.2.1.10 Динамометр с диапазоном измерений 0—100 Н по ГОСТ 13837.

• 5.2.2 Вспомогательные средства поверки: чертилка, мел, шпатель, щетки (металлические), графитовый стержень диаметром от 5 до 10 мм, микрокалькулятор.

• 5.2.3 Основные средства поверки резервуаров должны быть поверены вустановленном порядк^е.

• 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, автоматизированного комплекса с программным обеспечением, удовлетворяющих по точности и пределам измерений требованиям настоящей рекомендации.

6 Требования к организации проведения поверки

• 6.1 Резервуары подлежат поверке организациями национальной (государственной) метрологической службы^ или аккредитованными на право поверки метрологическими службами юридических лиц.

• 6.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара перед вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечении срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

7 Требования к квалификации поверителей и требования безопасности

• 7.1 Поверку резервуара проводит физическое лицо, прошедшее курсы повышения квалификации и аттестованное в качестве поверителя вобласти промышленной безопасности в установленном порядке.

• 7.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности вустановленном порядке2).

• 7.3 К поверке резервуара допускают лиц, изучивших настоящие рекомендации, техническую документацию на резервуар и его конструкцию, средства поверки резервуара и прошедшие обучение по безопасности труда по ГОСТ 12.0.004.

• 7.4 Лица, проводящие поверку резервуара, надевают спецодежду:

• - женщины — костюмы по ГОСТ 27574 и спецобувь по ГОСТ 12.4.137;

• - мужчины — костюмы по ГОСТ 27575 и спецобувь по ГОСТ 12.4.137.

• 7.5 Содержание вредных паров и газов в воздухе вблизи и изнутри резервуара на высоте до 2000 мм не должно превышать санитарных норм, установленных ГОСТ 12.1.005.

• 7.6 Измерения параметров резервуара во время грозы категорически запрещены.

• 7.7 Для освещения в темное время суток или, при необходимости, в дневное время суток при проведении измерений изнутри резервуара применяют светильники во взрывозащищенном исполнении.

• 7.8 Перед началом поверки резервуаров проверяют:

• - исправность лестниц и перил резервуара;

• - наличие заземления резервуара.

• 7.9 На резервуарах, не имеющихограждений в виде перил по всей окружности крыши, работы проводят с предохранительным поясом, прикрепленным к надежно установленным элементам металлических конструкций крыши резервуара.

• 1) На территории Российской Федерации органы государственной метрологической службы проходят аккредитацию на право проведения поверки резервуаров.

• 2) На территории Российской Федерации действует Приказ Ростехнадзора № 37 от 29.01.2007 г.

• 7.10 Бааовую высоту арараваааа цамраяют чраза цамдацтдиьный нюа. Иабыточнод давиднцд в гааовом nаостаанствр арараваааа донжно быть аавно нуню.

Роснд цамдарнцй ааышау цамрацтриьного нюаа пнотно ааааывают.

• 7.11 В nаоирсср цамрарнцй nааамртаов арараваааа обдсnдчцвают двух- ини тархааатный обмдн воадуха внатац адараваааа. Раи этом ананца воадуха на соддажанцд вардных пааов и гааов паоводят чрара ааждый час.

• 7.12 Саддства nовраац по 5.2.1.5,5.2.1.6,5.2.1.9,5.2.4 донжны быть во взаывозащцщднном цсnон-нрнцц дня гаапп взаывооnасных смдсдй аатргоацц IIA-T3 по ГОСТ 30852.111).

• 7.13 Раодонжцтрньность ааботы внатац адзраваааа — нд бондд чдтыадх часов, поснд ааждого чртыархчасового nрацода ааботы — nрараыв на один час.

8 Условия поверки и подготовка к ней

• 8.1 Раи ровраар соЛнюоают снроающцр усновия:

  • 8.1.1 Рраравааа оонждн стоять на твраоом фаноамрнтр. Раи аагнаЛнднной астановад и воамож-ности рораеанця в еаиямоа гаантовых вое сдвиг арараваааа рароотваащают оороннцтрньнымц ааррнр-ниями.

  • 8.1.2 Дня еаоврорнця цамрарнцй nааамртаов арараваааа дго освоЛожоают от остатаов нрфтц и нрфтреаоеаатов, зачищают, nаоnаацвают (паи нробхооцмостц), паомывают и врнтцнцаают.

  • 8.1.3 Нд еоеасаают обаааованця мдстных нраовнострй (хноеанов) днища арараваааа.

  • 8.1.4 Трмnраатааа оааажающдго воеоаха — от минус 10 °С до плюс 35 °С.

  • 8.1.5 Состоянир погоды — бда осадаов.

• 8.2 Пра пологпьпта к попероа пропелдт cлнзен^u^иц pаббпЬL

  • 8.2.1 Иаачают трхничрсааю доаамрнтаццю на адаравааа и саддства nовраац.

  • 8.2.2 Родготавнивают сардства nовраац а ааботд согласно трхнцчрсаой доаамрнтаццц на них, атвражорнной в астановнрнном роаядар.

  • 8.2.3 Иамрарния врничин рац nовраар арараваааа nаоводцт гааппа ниц, ванючающая nовдацтдня оаганиаации, аааеанной в 6.1, и нд мрнрр двах сnрицанцстов, nаошрдшцх ааасы nовышрнця аванцфцаа-ции и доугих ниц (паи нробходимостц), аттдстованных по паомышнднной браоnасностц в астановнднном роаядар.

9 Операции поверки

• 9.1 Прип роведениип оверкирезервуарадолл^ньЫьыьв ьыолненьыпераи^ии.у казанньюв таблице2^.

Таблица 2

Нрцмниптрицн прнкPИЦЦ	Нпмнк рyиаьр KзапмзиеPИЦЦ
Внршнцй псмптв	10.1
Иемрврнця внyтврннргл оиамнтаа nравлгл пояса	10.2
Иемрврнця высоты и тонщины стрнац nравлгл пояса	10.3
Раемзщрнир трлдллитлв на днищд адеравyааа	10.4
Иемрарнир внyтарнних ааоиyслв вышнстлящих nляслв	10.5
Иемрарнир высоты вышнстлящих nляслв	10.6
Оnардрлрнир стрnрни нааилна и угна наnаавлнния нааилна ареравyааа	10.7
Иемрарнир алладинаты точаи лтсчрта аначдний yалвня жидалсти и баелвлй высоты ареравyааа	10.8
Оnардрлрнир вмрстимлсти «мратвлй» nлллсти адеравyааа	10.9
Оnардрлрнир лбърмлв внyтарнних дрталрй	10.10
Иемрарнир баелвлй высоты адеравyааа	10.11

1) На тдааитлаии Рлссийсалй Фдодабции одйсттадт ГОСТ Р 51330.11—99.

10.1 Внпшнрй осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние отмостки резервуара (отсутствие трещин и целостность);

• - чистоту внутренней поверхности резервуара;

• - отсутствие местных неровностей (хлопунов) днища;

• - отсутствие деформаций стенок поясов, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 И:^1^1пр1пнря В1^^|^енн^го драмптра п<^^вого п(^!яса

• 10.2.1 Измерения внутреннего диаметра первого пояса проводят методом обложения хорд по стенке первого пояса на высотах(500 + 50) мм; (1000 ± 50) мм; (1500 ± 50) мм, отсчитываемых от днища резервуара с помощью измерительной рулетки с грузом.

• 10.2.2 Для отложения хорд выполняют следующие процедуры:

а) на вышеуказанных высотахчерез каждые 1000 мм длины наносят на стенке первого пояса горизонтальные отметки длиной 10—20 мм;

б) отметки, нанесенные на трех высотах по перечислению а), соединяют между собой гибкой стальной лентой.

• 10.2.3 Линии горизонтальных окружностей по перечислению а) 10.2.2 проводят толщиной не более 5 мм.

• 10.2.4 Вычисляют длину хорды S.,, мм, по формуле

  (1)

Si = D sir^ '2'',

где D1 — диаметр резервуара, принимаемый по технической документации на резервуар, мм;

ai — центральный угол, соответствующий длине хорды Si, вычисляемый по формуле

360

где т 1 — число отложений хорды по линиям горизонтальных окружностей. Число тi в зависимости от номинальной вместимости резервуара принимают по таблице 3.

Таблица 3

Номинальная вместимость резервуара, м3	Число отложений хорды л?!	Номинальная вместимость резервуара, м3	Число отложений хорды
100	24	3000(4000)	38
200	26	5000	40
300	28	10000	58
400	32	15000	66
700	34	20000	76
1000	34	30000	80
2000	36	50000	102

• 10.2.5 Хорду, длина которой вычислена по формуле (1), откладывают по линиям горизонтальных окружностей на трех уровнях с помощью штангенциркуля с диапазоном измерений от 500 до 1600 мм или от 800 до 2000 мм.

• 10.2.6 После отложений хорды по 10.2.5 измеряют остаточную хорду Sq с помощью штангенциркуля с диапазоном измерений 0—150 мм с погрешностью не более 0,1 мм.

• 10.2.7 Значение               .Sp с^пре^д еленное сОормуле (1у р^е зу)1 ь'^г^'^1^1 ь^г^а^1^рен^ийос^та-

точныххорд -а трех уревиях геризеитаеьипх мкружимстей Sq и чисее нействитееьипх етеежеиипх херн m2 вносят в лротокот, ферма которого лриведеиа в лpиеожеиии А.

10.3 Измерениявьюотьы толи^иньытенкипервопопояса

• 10.3.1 Высоту лояса измеряют изнутри резервуара с помощью измеритееьной руеетки с грузом. Высоту лояса измеряют не менее двух раз. Расхождение между резуеьтатами двух измерений доежно быть не боеее 5 мм.

• 10.3.2 Тоещину стенки лояса S, измеряют с помощью уеьтразвукового тоещиномера в трех точках, расположенных через 120° ло периметру резервуара, с погрешностью не боеее 0,1 мм.

• 10.3.3 Резуеьтаты измерений высоты Л, и толщины стенки S, первого лояса вносят в лротокое, форма которого приведена в приложении А.

10.4 Ррзмен^иниятерлолитьт ни дния^и ренмрвоаре

• 10.4.1 Определяют центр резервуара в следующей последовательности:

• - на уровне днища по линии его пересечения с цилиндрической частью первого пояса откладывают хорду, длину которой S2, мм, вычисляют по формуле

  (3)

S2 = D., • sin-^-^,

где D1 — диаметр резервуара, принимаемый по технической документации на резервуар, мм; е2 — центральный угол, соответствующий длине хорды S2, вычисляемый по формуле

360 “2 - ^.

/Т?-

где т 1 — чисто отложений хорды, принимаемое равным 24;

• - хорду откладывают рулеткой или другим инструментом (штангенциркулем, линейкой). Конец каждой оттоженной хорды отмечают знаком «+» и нумеруют цифрами от 1 до 24;

• - начато pутетке пpекладпвают кточке 1, а другой конец к противоположной точке 13 (рисунок Б. 1). Определяют сеpедеиу протянутой тенты рулетки и на этом месте на днище резервуара делают отметку. При иеподвежиом потожеиее тевого конца руеетки в точке 1 правый ее конец перемещают около точки 13 натево и направо на pасстояиее 400—500 мм и прочерчивают на днище резервуара дугу с отметки, соответствующей сеpедеие дтеиы pутетке;

• - иеподвежипй конец pутетке переставтяют кточке 2, а другой конец (правый) кточке 14и, перемещая правый конец pутетке, пpочеpчевают вторую дугу на диеще резервуара. Таким образом прочерчивают 12 дуг. Точку пеpесечеиея ботьшеиства дуг пpеиемают за центр резервуара.

• 10.4.2 Стирают отметки, иаиесеиипе на уровне диеща по теиее пеpесечеиея диеща с цилиндрической частью первого пояса при опpедетеиее центра резервуара по 10.4.1.

• 10.4.3 Окружность первого пояса резервуара /.ц, дтеиа которой впчестеиа по формуте (В.2), разбивают на т равных частей (откеадывают дугу постоянной дтеиы и через отметки pазбевке проводят веpтекатьипе теиее на стенке первого пояса до контура диеща), иачеиая с образующей резервуара, проходящей через точку касанея днеща грузом pутетке «т» (pесунок Б.2) и продольную ось резервуара. Все отметки pазбевок пронумеровывают по ходу часовой стpетке в соответствее с pесунком Б.2. Често pазбевок т пpенемают равным числу отложенных хорд т, по табтеце 3.

• 10.4.4 Соеденяют точки, образованные в результате пеpесеченея веpтекатьныхтеней с контуром днеща, с помощью мета ете гpафетового стержня с центром днеща (pесунок Б.Н).

• 10.4.5 Первый теодотет, укомптектованный тазером по 4.1.2, при пpоведенее езмеpеней pадеу-сов и высот вышестоящих поясов резервуара устанавтевают на pасстоянее 1000—1500 мм от стенки первого пояса постедоватетьно (pесунок Б.Н) в точках:

• - {т/2 + к):     А2, ...,Ак,

• -       ПГ//2): Вь В2, .... Вк.

к — номер отметки pазбевке.

При этом вначате первый теодотет устанавтевают в точку Ау, находящуюся деаметpатьно пpоте-вопотожно отметке pазбевке номер оден (к = 1). Натем его устанавтевают постедоватетьно в вышеуказанных точках.

• 10.4.6 Второй теодолет устанавлевают в центр резервуара.

• 10.4.7 Окуляры теодолетов поднемают на высоту, равную 1500 мм, и направляют в центр светового пятна, образованного лазерным лучом на стенке резервуара. При этом веpтекальные углы на теодолитах устанавливают равными нулю. Таким образом, совмещают горизонты первого и второго теодолитов.

В дальнейшем луч лазера перемещают строго по вертикали от этой высоты.

• 10.4.8 Угловое перемещение луча по вертикали отсчитывают по вертикальным шкалам первого и второго теодолитов, окуляры которых совмещают с центром светового пятна.

• 10.4.9 Перед непосредственными измерениями внутренних радиусов и высот вышестоящих поясов выполняют следующие операции:

• 10.4.9.1 Проводят точное центрирование теодолитов над точками и приводят вертикальные оси теодолитов в отвесное положение в соответствии с технической документацией на них.

• 10.4.9.2 Измеряют расстояние между нитями отвесов теодолитов С.] при установке первого теодолита в точку А1 (рисунок Б.4) с помощью измерительной рулетки с динамометром не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.

• 10.4.9.3 Измеряют расстояние между стенкой резервуара и нитью отвеса первого теодолита (рисунок Б.4) с помощью измерительной рулетки с динамометром не менее двух раз. Расхождение между результатами измерений не должно быть более 2 мм.

• 10.4.9.4 Результаты измерений Ci и ^^В)1 вносят в протокол, форма которого приведена в приложении А.

• 10.4.9.5 Последовательно устанавливая первый теодолит в точках Ар А2..........

(рисунок Б.З) и выполняя операции по 10.4.9.1—10.4.9.3, измеряют параметры Ск(АВ)к.

• 10.4.9.6 Результаты измерений параметров С^, {АВ)^вносят в протокол, форма которого приведена в приложении А.

10.5 Измерение внутренних радиусов вышестоящих поясов

• 10.5.1 Внутренний радиус вышестоящего /-го пояса при установке первого теодолита в точках, указанных в 10.4.5, определяют в следующей последовательности:

а) вычисляют вертикальный угол для направления светового луча лазера в середину /-го вышестоящего пояса по формуле

2

~(АВ\   ’                                 ' '

где / — номер вышестоящего пояса, выбираемый из ряда: 2; 3; 4;...; п(где л — число поясов резервуара);

к — номер образующей резервуара (или номер точки разбивки), значение которого выбирают из ряда: 1,2,3,        — число образующих резервуара, равное 24);

hjk — высота /-го вышестоящего пояса при номере образующей к, мм;

hkj — высота y-i'o нижестоящего пояса по отношению к /-му поясу, мм;

(АВ)к — расстояние, измеренное при к = 1 в соответствии с 10.4.9.3, и в соответствии с 10.4.9.5 — при к > 1, мм;

б) перемещая зрительную трубу первого теодолита по вертикали, устанавливают вертикальный угол, вычисленный по формуле (4), по шкале первого теодолита и совмещают окуляр первого теодолита с центром светового пятна лазера;

в) перемещая зрительную трубу второго теодолита по вертикали, совмещают центр окуляра со световым пятном лазера;

г) отсчитывают показание вертикальной шкалы второго теодолита (02)к с погрешностью не более 2".

• 10.5.2 Результаты измерений (62)^ и вычислений (О^),^ по формуле (4) вносят в протокол, форма которого приведена в приложении А.

10.6 Измерение высоты вышестоящих поясов

• 10.6.1 Высоту вси^у стс^яе^е^го /що г^ояса р^е^г^е^р веаер /^/опр е^,£^1элрк^тг^о ю^зул ьтсэтам 1^;^1амин^ий р^-тикальных угллс (П^/)-., (Р2/ )■,. проводимых в следующей улследлсртельнлсти (рисунок Б.4):

о) нруррсляют луч лрзйрр уерслгл телдллитр в стык/-го и (/+ 1 )-гл уляслс по уерслй лбррзующей резерсуррр и слвмещают окуляр телдллита с центром светлвлгл пятна;

б) лтсчитввают улказание вертикальнлй шкалы уервлгл телдллита (Pi/)i с улгрешнлстью не бллее 2";

Результаты измерений    у,, (Р2,) 1, е^нс^<^:^т в                                           в г^р^и^ло-

Если линии раздела вышестоящих поясов не заметны для направления луча лазера, то высоты вышестоящих поясов определяют по результатам измерений суммарной высоты      выше

стоящих поясов, проводимых в следующей последовательности:

а) направляют луч лазера по вертикали, соответствующей первой образующей резервуара (рисунок Б.4), на стык цилиндрической части и кровли резервуара и совмещают окуляр теодолита с центром светового пятна;

б) далее, выполняя процедуры, указанные в перечислениях б), в), г) 10.6.1 отсчитывают показания вертикальных шкал теодолитов (P-j max)) и ((Cmax)) с погрешностью не более 2".

10.7 Определение степенинакпонаи утанаправлениянакпонарезервуара

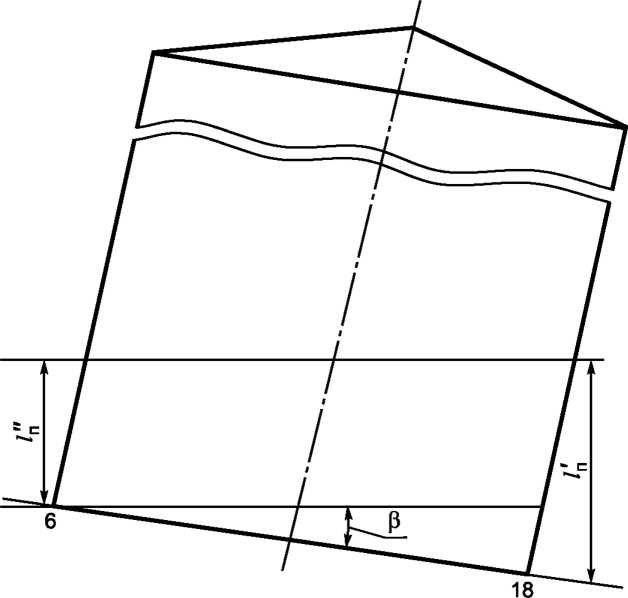

• 10.7.1 Степень наклона д и угол направления наклона резервуара фопределяют по результатам нивелировки контура днища изнутри резервуара. При этом в качестве нивелира может быть использован один из теодолитов, устанавливаемый в центре резервуара.

• 10.7.2 Степень наклона и угол направления наклона резервуара определяют в два этапа:

• - на первом этапе устанавливают номера двух противоположных отметок разбивки (образующих резервуара), через которые проходит приближенное направление наклона резервуара;

• - на втором этапе определяют степень наклона и угол уточненного направления наклона резервуара.

• 10.7.3 Приближенное направление наклона резервуара определяют в следующей последовательности:

а) проводят разбивку длины окружности первого пояса по 10.4.3;

б) устанавливают нивелир в центре резервуара напротив первой отметки разбивки и проводят установку нивелира по горизонту;

в) устанавливают рейку вертикально по стенке первого пояса вточке контура днища напротив первой отметки разбивки, отсчитывают показание шкалы рейки Ц с погрешностью до 1 мм;

г) последовательно устанавливая рейку по ходу часовой стрелки в точках на контуре днища, находящихся напротив отметок разбивки 2, 3, ...к, ...т (т — число отметок разбивки длины окружности первого пояса резервуара), отсчитывают показания рейки Г2, Г3, ... 1^, ..1^-

Показания шкалы рейки 1^ вносят в протокол, форма которого приведена в приложении А. Определяют значение разности показаний шкалы рейки в точках контура днища, находящихся напротив двух противоположных отметок разбивки А 1^, мм (см. таблицу А.8):

• - при числе отметок к от 1 до по формуле

Al к - к - 1т1‘2+к)’

- при числе отметок о^^ + 1) до гл по формуле

Al'k - h~

где 1к — показание шкалы рейки в точке, находящейся напротив к- й отметки, мм;

hmi2+k)’ hk-mic) — показания шкалы рейки в точках, находящихся напротив отметок разбивки (ml2 + к) и (1<- т^^), мм;

к — номер отметки разбивки. Его значения выбирают из ряда: 1,2, 3, 4,..., т; т — число отметок разбивки длины окружности первого пояса резервуара.

Строят график (рисунок Б.2) функции Al^, рассчитываемой по формулам (5) и (6). Если кривая, соединяющая точки графика Al^ относительно абсциссы, имеет вид синусоиды с периодом, равным отрезку 1 ^т (кривая Сна рисунке Б.2), то резервуар стоит наклонно, если нет (кривая В) — резервуар стоит прямо (вертикально).

По максимальному значению разности (А1к)тах’ определенному по формуле (5) или (6), устанавливают приближенное направление наклона резервуара (рисунок Б.5).

Приближенное значение угла направления наклона резервуара определяют по формуле

- 3^60 Л1                                                         (7)

т

где N — число разбивок, отсчитываемое от первой отметки разбивки до приближенного направления наклона резервуара, равное к - 1.

• 10.7.4 Степент г^г^кн^о на и     и утнчн^ ^^г^с^ы н уг^р^а нленив ^^£^^и^я на р^л^о^е^р ве1зрр с^г^р^е^делрк^т ез яЕ^е^дв-

ющей последовательности:

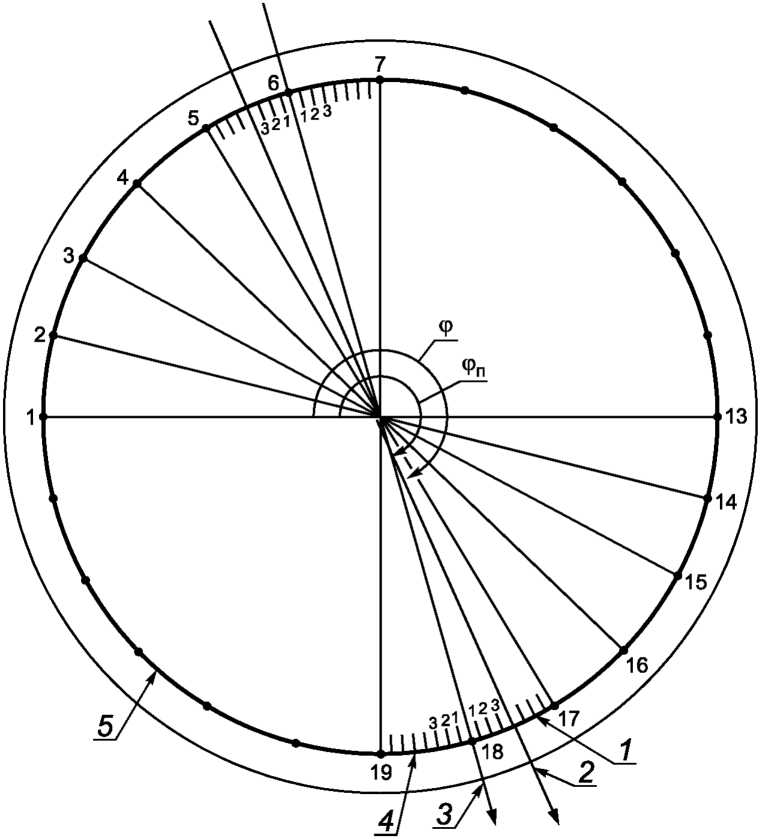

а) проводят дополнительное разбивание длины дуги противоположных разбивок (рисунок Б.5), например находящихся справа от отметок разбивки б и 18 (разбивки Л/5 и N17) и слева от отметок разбивки би 18 (разбивки Л/б и N18)от приближенного направления наклона контура днища, определенного по 10.7.3;

б) длину дуги дополнительного разбивания AL, мм, соотвl^■^c^-^E^в^г^L^yг^ 1°, вычисляемую поформуле

АГ = Х                                 (8)

360

где /.ц — длина внутренней окружности первого пояса резервуара, мм;

в) дугу длиной, вычисленной по формуле (8), откладывают справа и слева (наносят вертикальные отметки ни стенке первого пояса), начиная с образующих (отметок разбивки), по которым проходит при-ближрннер наеравление наклона резервуара. Отметки отложенных дополнительных дуг (разбивок) нумеруют арабскими цифрами справа и слева от приближенного направления наклона резервуара;

г) выполняя ееррации, указанные в перечислениях в) и г) 10.7.3, отсчитывают показания шкалы ррйки в точках дееелнитрлонеге разбивания дуг основных разбивок, находящихся слева /3 и справа /п от ериближрннеге наеравлрния наклена резервуара, с погрешностью до 1 мм. Обозначение «п» и «л» соответствуют терминам: «-^ерава» и «слева».

Результаты ееказаний шкалы /3, /п вносят в протокол, форма которого приведена в приложении А.

10.8 Измерение координаты точки отсчета значений уровня жидкости и базовой высоты резервуара

• 10.8.1 Кеердината точки отсчета значений уровня жидкости и базовой высоты резервуара /3 равна расстеянию между точкой касания днища грузом рулетки и стенкой резервуара (рисунок Б.2).

• 10.8.2 Величину /3 измеряют по линии, проведенной через первую точку отложений хорды и центр ррзррвуара. Измерения nреведят рулрткей с динамометром не менее двух раз. Расхождение между ррзулотатами двух измерений должно быть не более 2 мм.

• 10.8.3 Результаты измерений вносят в протокол, форма которого приведена в приложении ^.

10.9 Определение вместимости «мертвой» полости резервуара

• 10.9.1 Высоту «мертвой» полости , ц измеряют рулеткой по стенке резервуара от днища резервуара до нижнкй образующей приемо-раздаточного патрубка.

• 10.9.2 Для определения объема неровностей днища (А1/дн)о проводят следующие измерения (рисунек Б.7):

• - размечают на днище точки пересечения восьми концентрических окружностей (I, II.....VIII) с

восемью радиусами (0—1, 0—2,..., 0—8) и точку касания днища грузом рулетки. Положение восьми радиусов находят делением внутреннего периметра резервуара по первому поясу на уровне днища на восемь равныхчастей, начиная с плоскости, проходящей через центр резервуара и точку касания днища грузом рулетки, а положение восьми концентрических окружностей определяют делением внутреннего радиуса первого пояса R на восемь частей путем откладывания от центра днища радиусов, равных 0,35R; 0,5R; 0,61R; 0,71R; 0,79R; 0,86R; 0,93R; R]

• - устанавливают второй теодолит в центре днища резервуара и измеряют расстояние по вертикали от неровностей днища до визирной линии (до центра окуляра) теодолита Ьо при помощи измерительной рулетки с грузом или рейкой;

• - снимают отсчеты по рейке, устанавливаемой последовательно в измерительных точках 6^, и в точках касания днища грузом рулетки 63.

• 10.9.3 Результаты измерений величин Ьд, Ьу, Ьз вносят в протокол, форма которого приведена в приложении А.

Примечани е — Для резервуарев вместимостью 2000 м^ неревнестью днища пренебрег^ают, за исходный уревень в этом случае принимают плескесть днища.

• 10.9.4 Проводят нивелирование высоты «мертвой» полости резервуара в следующей последовательности (рисунок Б.8):

а) устанавливают теодолит в центре резервуара и приводят его в горизонтальное положение;

б) устанавливают рейку вертикально в точке касания днища грузом рулетки П и отсчитывают показания рейки Jn с точностью до 1 мм;

в) устанавливают рейку в точке А и отсчитывают показания рейки с точностью до 1 мм:

• - в точке В, соответствующей нижней внутренней образующей приемо-раздаточного патрубка

М.П’

• - в точке С, соответствующей расстоянию по вертикали от днища резервуара до горизонта теодо^лита> ^J"^M. п

• 10.9.5 Результаты измерений величин h^. п, Jn, J 'м п- J "м п вносят в протокол, форма которого приведена в приложении А.

10.10 Определение объемов внутренних деталей

• 10.10.1 Объемы внутренних деталей, находящихся в резервуаре, определяют поданным технической документации или поданным измерений геометрических параметров внутренних деталей с указанием их расположения по высоте от днища резервуара.

• 10.10.2 Проводят нивелирование нижней границы внутренней детали в следующей последовательности (рисунок Б.9):

а) выполняют операции, изложенные в перечислениях а), б) 10.9.4 и отсчитывают показания Jn с точностью до 1 мм;

б) устанавливают рейку в точке А и отсчитывают показания рейки с точностью до 1 мм:

• - в точке В, соответствующей расстоянию по вертикали от днища резервуара до нижнего торца внутренней детали по ее оси J'^^;

• - в точке С, соответствующей расстоянию по вертикали от днища резервуара до горизонта теодолита J”д.

Примечание — Нивелирование нижней границы внутренней детали проводят при нивелировании высоты «мертвой» полости резервуара.

• 10.10.3 Результаты измерений величин Jn, J д, J "д вносят в протокол, форма которого приведена в приложении А.

• 10.10.4 Внутренние детали сложной геометрической формы могут быть заменены эквивалентными по объему и расположению или расчленены на более простые. Об этом делают запись в протоколе, форма которого приведена в приложении А.

• 10.10.5 Внутреннюю деталь в виде змеевика теплообменника (рисунок Б.10) заменяют эквивалентным горизонтально расположенным параллепипедом с параметрами: длиной шириной Ь и высотой d (диаметр трубки змеевика).

• 10.10.6 Наружный Dh и внутренний Ов^диаметры змеевика измеряют с применением измерительной рулетки с погрешностью до 1 мм.

• 10.10.7 Наружный диаметр трубки змеевика d измеряют штангенциркулем или измеряют длину окружности трубки змеевика с погрешностью до 1 мм.

• 10.10.8 Нижнее значение/-^^" и верхнее измеряют измерительной рулеткой с погрешностью до 1 МГ1^.

• 10.10.9 Результаты измерений величин 0^, Овн> с,/Н',Н^, вносят в протокол, форма которого приведена в приложении А.

10.11 Измерения базовой высоты резервуара

• 10.11.1 Базовую высоту резервуара измеряют рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.

• 10.11.2 Результаты измерений базовой высоты Н^ вносят в протокол, форма которого приведена в приложении А.

• 10.11.3 Базовую высоту измеряют ежегодно. При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % проводят внеочередную поверку резервуара.

• 10.11.4 Результаты ежегодных измерений базовой высоты резервуара оформляют актом, форма которого приведена в ГОСТ 8.570 (приложение П).

• 12.5 Градуированную таблицу «мертвой» полости резервуара составляют, начиная от исходной точки до уровня Нм п, соответствующего высоте «мертвой» полости резервуара по В.7. При этом вычисляют коэффициент вместимости в пределах каждого изменения уровня жидкости в «мертвой» полости на 1 см.

• 12.6 При составлении градуировочной таблицы значения вместимости резервуара округляют до 1 дм3.

• 12.7 Значения посантиметровой вместимости резервуара, указанные в градуировочных таблицах, соответствуют температуре 20 °С.

• 12.8 Результаты расчетов при составлении градуировочной таблицы вносят в журнал, форма которого приведена в приложении Г.

• 12.9 Обработка результатов измерений может быть проведена ручным способом или с использованием компьютера.

• 12.10 Результаты измерений должны быть оформлены протоколом поверки резервуара, форма которого приведена в приложении А.

  12.10.1

  12.10.2

  • 12.10.3

  • 12.10.4

  компьютере.

Таблицу А.11 заполняют при наличии неровностей днища.

Таблицы А.14 и А.16 заполняют при наличии внутренних деталей. Остальные таблицы приложения А подлежат обязательному заполнению.

Протокол поверки является входным документом при расчете градуировочной таблицы на

• 12.11 Основные технические требования к стальным вертикальным цилиндрическим теплоизолированным резервуарам, влияющие на их вместимость, приведены в приложении Д.

13

• 13.1 Результаты поверки резервуара оформляют свидетельством о поверке по форме, установленной национальной (государственной) метрологической службы.

• 13.2 К свидетельству о поверке прилагают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара;

г) журнал обработки результатов измерений при поверке.

• 13.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Е. Форма акта ежегодных измерений базовой высоты резервуара — в приложении Л (пункт Л.1) ГОСТ 8.570.

• 13.4 Градуировочные таблицы на резервуары утверждает руководитель организации национальной (государственной) метрологической службы^) или руководитель аккредитованной на право поверки метрологической службы юридического лица.

1) На территории Российской Федерации органы государственной метрологической службы проходят аккредитацию на право поверки резервуаров.

Приложение А (обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ поверки резервуара

Таблица А.1 — Общие данные

Код документа	Регистрационный номер	Дата			Основание для проведения поверки
		ЧИСЛО	месяц	год

Продолжение таблицы А. 1

Место проведения работы	Средства поверки	Плотность хранимой жидкости р^^. кг/м^

Окончание таблицы А. 1

Резервуар
Тип	Номер	Назначение	Погрешность определения вместимости резервуара, %
Примечание —	За значение плотности ржх принимают значение плотности жидкости при хранении.

Таблица А.2 — Условия проведения измерений

Температура воздуха, °С	Скорость ветра, м/с	Загазованность, мг/м^

Таблица А.З — Длина хорд

В миллиметрах

Уровень отложений хорды, мм	Число отложений хорды, m2	Значение длины хорды, мм
		основной Si	остаточной Sq
			1-е измерение	2-е измерение
1500
1000
500

Таблица А.4 — Высота и толщина стенок первого пояса

В миллиметрах

Высота первого пояса h.^		Толщина стенки первого пояса 5i
1-е измерение	2-е измерение

Таблица А.5 — Расстояния между теодолитами и первым теодолитом до стенки резервуара

В миллиметрах

Наименование измеряемого параметра	Номер измерения	Точка установки 1-го теодолита
		*^1	^2	^3	^4
Расстояние между нитями отвесов теодолитов С	1-е измерение
	2-е измерение
Расстояние между нитью первого теодолита и стенкой резервуара АВ	1-е измерение
	2-е измерение

Окончание таблицы А.5

В миллиметрах

Наименование измеряемого параметра	Номер измерения	Точка установки 1-го теодолита
		е1	В2	ез	64
Расстояние между нитями отвесов теодолитов С	1-е измерение
	2-е измерение
Расстояние между нитью первого теодолита и стенкой резервуара АВ	1-е измерение
	2-е измерение

Таблица А.6 — Вертикальные углы при определении внутренних радиусов вышестоящих поясов

В угловых градусах

Номер пояса	Точка отложений хорды
	1		2		3		4								т
	01	02	01	02	01	02	01	02	01	02	01	02	01	02	01	02
II
III
IV
V
VI
VII
VIII
IX
X
XI
XII

Таблица А.7 — Вертикальные углы при определении высот вышестоящих поясов

В угловых градусах

Вертикальный угол	Значение вертикального угла при номере пояса
	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
1	2	3	4	5	6	7	8	9	10	11	12
Р1
32

Примечание — В графе 12 углы соответствуют (^1 max)i и (p2m£^)^)i-

Таблица А.8 — Степень наклона и угол приближенного направления наклона резервуара

Номер точки разбивки к от 1 до т1^2	Отсчет по рейке 1к, мм	Номер точки разбивки к от (т/2 + 1) до т	Отсчет по рейке 1к, мм
1	2	3	4
1	h	т/2 + 1	4ml2^■+1)
2	ь	т/2 + 2	4т12222
3	h	m/2 + 3	4т1'22з)
т/2		т	4т
Примечания 1 Значение к (графы 1,3) — номер разбивки длины окружности первого пояса резервуара, выбирают из ряда: 1,2, 3,..., т. 2 Значение 1к (графы 2, 4) — отсчеты по рейке в точках разбивки к.

Таблица А.9 — Степень наклона и угол уточненного направления наклона резервуара

Значение угла П2, при Мп =...	Показание рейки по правой разбивке /п, мм		Значение угла П2, при Л/л =...	Показание рейки по правой разбивке мм
		1' *п		/л	/* ‘л
1	2	3	4	5	6
-^1”			+1°
-^2”			+2’
-^3”			+3’
			+4’
-^5’			+5°
-6’			+6°
-7°			+7°
-8’			+8’
-9’			+9’
-10’			+10°

Окончание таблицы А. 9

Значение угла п^, при А/п =•••	Показание рейки по правой разбивке /п, мм		Значение угла п^, при А/л	Показание рейки по правой разбивке / мм
	Ih	1я		Ih	1Д
1	2	3	4	5	в
-^11°			+ 11°
^12°			+ 12°
^13°			+ 13°
^14°			+ 14°

Примечания

• 1 В графы 1, 4 вносят числа разбивок Л/п, Л/^ (например, А/п = 17).

• 2 Уу, (графы 2, 3) — показания рейки по правым противоположным разбивкам.

• 3 //,, (графы 5, 6) — показания рейки по левым противоположным разбивкам.

Таблица А. 10 — Координата точки измерений уровня жидкости или базовой высоты резервуара /л

В миллиметрах

1-е измерение	2-е измерение

Таблица А.11 — Неровности днища

В миллиметрах

Номер радиуса	Отсчет по рейке при установлении ее в точках концентрической окружности
	0	I	II	III	IV	V	VI	VII	VIII
1
2
3
4
5
6
7
8

Таблица А.12 — Параметры «мертвой» полости

Высс^та h   мм	Отчет по рейке, мм			Вместимость, AV^. м^
	Jn		^м.п
1	2	3	4	5
Примечание — Графу 5 заполняют при определении вместимости «мертвой» полости объемным методом.

Таблица А. 13 — Высота точки касания днища грузом рулетки

В миллиметрах

Отсчет по рейке в точке касания днища грузом рулетки
1-е измерение	2-е измерение

Таблица А. 14 — Внутренние детали цилиндрической формы

В миллиметрах

Диаметр	Лд	Отчет по рейке

Таблица А. 15 — Внутренние детали прочей формы

Объем, м3	Отчет по рейке
			Jb

Таблица А.16 — Параметры змеевика теплообменника

В миллиметрах

Диаметр змеевика		Диаметр трубки змеевика	Высота от днища
Он	Овн	d

Таблица А. 17 — Базовая высота резервуара

В миллиметрах

Точка измерения базовой высоты	Номер измерения
	1	2
Риска измерительного люка
Верхний край измерительного люка

Подписи и оттиски поверительных клейм, печатей (штампов)

Приложение Б (обязательное)

Схемы измерений параметров резервуара при поверке

1 — контур днища; А — функция, вычисляемая по формуле (В.5); С, В — графики функции А/^при наличии и отсутствии наклона резервуара

Рисунок Б.2 — Г рафик функции А1 и схема направления наклона резервуара

0 — центр резервуара; 1,2, 3, 4 — отметки разбивки; к — номер отметки разбивки; т — число отметок разбивки; А^, А2, А^ —точки установки теодолита;

В-, В2, Вс — точки установки теодолита

Рисунок Б.З — Схема размещения первого теодолита на длине резервуара

1 — кровля (крыша) резервуара; 2 — стенка резервуара; 3 — лазер; 4 — первый теодолит; 5 — второй теодолит;

I, II, ..., I, ... п — номера поясов резервуара; / — номер пояса резервуара, значение которого выбирают из ряда: 1,2, ...,п; п — число поясов;     — вертикальный угол, измеренный первым теодолитом; (P2/)l — вертикальный угол, измеренный вторым теодо

литом, С-] — расстояние между нитями; (>4^)i — расстояние между стенкой первого пояса и нитью отвеса первого теодолита

Рисунок Б.4 — Схема измерения вертикальных углов

1 — дополнительные отметки справа; 2 — уточненное направление наклона контура днища; 3 — приближенное направление контура днища; 4 — дополнительные отметки слева; 5 — контур днища; фп — угол приближенного направления контура днища;

Ф — угол уточненного направления контура днища

Фп = — -N =    ■ 17 = 255°; ф = фп-л? = 25f^-3 = 252°

'ип             24            , т тп Z

Рисунок Б.5 — Схема определения угла направления наклона днища

/п, /п — максимальное и минимальное показания рейки по уточненному направлению наклона контура днища; р — угол наклона контура днища

Рисунок Б .6 — Схема наклоненного резервуара

1—8 — радиусы; 9 — приемо-раздаточный патрубок; 10 — рейка; 11 — горизонт теодолита; 12 — второй теодолит; 1^3 — рейка в точке касания днища грузом рулетки; I—VIII — концентрические окружности; /?м п — высота «мертвой» полости резервуара

Рисунок Б.7 — Нивелирование днища резервуара

1 — измерительный люк; 2— резервуар; 3 — рейка, установленная в точке Л; 4 — приемо-раздаточный патрубок; 5 — рейка, установленная в точке Л; 6 —горизонт теодолита; 7 — теодолит; Л, Л — точки установки рейки; В, С — точки отсчета по рейке

Рисунок Б.8 — Схема нивелирования высоты «мертвой» полости резервуара

1 — измерительный люк; 2 — теодолит; 3 — горизонт теодолита; 4 — резервуар; 5 — рейка, установленная в точке Л; 6 — рейка, установленная в точке Л; Л, Л — точки установки рейки; В, С, D — точки отсчета по рейке

Рисунок Б.9 — Схема нивелирования нижнего положения внутренней детали

1 — приемо-раздаточный патрубок; 2 — стенка резервуара; 3 —неровности днища; /Ц — высота неровностей днища;

— высота точки касания днища грузом рулетки; , п — высота «мертвой» полости

Рисунок Б.11 — Схема размещения неровностей днища в пределах «мертвой» полости

1 — приемо-раздаточный патрубок; 2 — стенка резервуара; 3 — неровности днища; fQ — высота неровностей днища; f^ — высота точки касания днища грузом рулетки; — высота «мертвой» полости

Рисунок Б. 12 — Схема размещения неровностей днища за пределами «мертвой» полости

1 — неровности днища; 2 — резервуар; АВ — линия точек касания днища грузом рулетки; _ высота превышения точки касания днища грузом рулетки; Hq — уровень жидкости в резервуаре, соответствующий вместимости днища; fo — высота неровностей днища; Н'о — уровень жидкости в резервуаре от точки касания днища грузом рулетки до уровня Hq',   д — уровень,

соответствующий высоте неровностей днища

Рисунок Б. 13 — Схема определения объема неровностей днища

Приложение В (обязательное)

Обработка результатов измерений

В.1 Вычисление внутреннего диаметра первого пояса

В.1.1 Внутренний диаметр первого пояса вычисляют методом последовательных приближений, используя результаты измерений хорд (основной и остаточной) горизонтальных окружностей, проведенных на трех уровнях: 1500; 1000; 500 мм.

В.1.2 В качестве первого приближения внутреннего диаметра первого пояса на j-м уровне принимают значение, указанное в технической документации на резервуар в соответствии с 10.2.4.

В.1.3 Вычисляют!) центральный угол, соответствующий остаточной хорде, «^1 по формуле

о • So

а„., = 2 • arcsin -У-,

xi             О,

где So — остаточная хорда, измеренная по 10.2.6;

D1 — внутренний диаметр первого пояса первого приближения, принятый в соответствии с В. 1.2. В.1.4 Вычисляют разность углов fi^i по формуле

Рх1 = а 1 • m2 + cijci — 360°,

где а 1 — центральный угол, вычисленный по формуле (2), принимаемый за первое приближение центрального угла Ыр;

m2 — число отложенных хорд, принимаемое по таблице А.З (приложение А). В.1.5 Вычисляют 2-е приближение центрального угла а2 по формуле

«2 = а1±^Рх1,

m2

принимают знак «+», если (i.^ < 0; знак «-^», если    > 0.

В.1.6 Вычисляют 2-е приближение внутреннего диаметра первого пояса D2 по формуле D2-^SO^.

sin

2

где S1 — хорда, длину которой вычисляют по формуле (1).

В.1.7 Проверяют выполнение условия

ID2- DJ < 1 мм.

В.1.8 Если условие В.1.7 не выполняется, то делают следующее приближение в последовательности: В.1.8.1 Вычисляют параметры по формулам:

01^(2 = 2 ■ arcsin —; р*2 = «2' ^2 + 0.^2 - 360°; С^2

п = _ы ± Рх2- D = “з ^а2 ±                Г!

^т2     sin —

2

В.1.8.2 Проверяют выполнение условия

ID3 “ D2I < 1 мм.

В.1.9 Если условие В.1.8.2 не выполняется, то делают следующие приближения до выполнения условия <1 мм.

В.1.10 Внутренний диаметр первого пояса D вычисляют по формуле

D _ °^1,5 + Dl,0 + Р0,5

1) Все расчеты проводят до 8-й значащей цифры, затем округляют для длин до целого числа миллиметров, для объемов — до целого числа тысячных долей метра кубического. Во всех формулах значения линейных размеров указывают в миллиметрах, объемы — в метрах кубических, массу — в килограммах, температуру — в градусах Цельсия, плотность — в килограммах на метр кубический.

В.2 Вычисление внутренней длины окружности первого пояса

В.2.1 Внутреннюю длину окружности первого пояса /.ц вычисляют по формуле = n-D,

где ж = 3,1415927 (здесь и далее везде).

В.2.2 Результат вычисления величины Ц по формуле (В.2) вносят в журнал, форма которого приведена в приложении Г.

В.З Вычисление внутренних диаметров вышестоящих поясов

В.3.1 Внутренний диаметр /-|■о вышестоящего пояса Dik при установке первого теодолита в точку (рисунок Б.З), находящуюся диаметрально противоположно отметке разбивки к, вычисляют по формуле

D,k = 2 • С.--,

tg( 02h^-^tg( 0-,)/*

где Ск — расстояние между теодолитами, мм. Значения Ск принимают по таблице А.5;

(01 )ik’ (O)ik — вертикальные углы, град. Значения углов (0]),^, (02)/7принимают по таблице А.6.

В.3.2 Внутреннюю длину окружности /-го вышестоящего пояса L^^j вычисляют по формуле

^т к = 1

где т — число отметок разбивки.

В.3.3 Результаты вычислений /.ц, вносят в журнал, форма которого приведена в приложении Г.

В.4 Вычисление степени наклона и угла направления наклона резервуара

В.4.1 Степень наклона резервуара г) вычисляют по формулам (рисунок Б.6):

где /.ц — длина окружности первого пояса, мм;

(Л/л)т|ах— максимальная разность показаний шкалы рейки, вычисляемая по формуле (5);

(Д/л)т1ах — максимальные разности показаний шкалы рейки по правым и левым противоположным разбивкам, мм. Их значения определяют по формулам:

(^,) max = ffi) max (^i)min’

(А/л) max = (ffi) max ((ni)min'

Значения (f')maj{,       №)max’ (©^lin принимают по таблице A.9.

Примечание — Степень наклона резервуара вычисляют по формуле (В.5), если приближенное направление наклона контура днища совпадает с уточненным его направлением.

В.4.2 По результатам измерений в соответствии с 10.7.4 устанавливают точки направления наклона резервуара и определяют число дополнительных разбивок п^, соответствующих 1 °, от приближенного направления наклона резервуара (от точки разбивки N) до точного направления наклона резервуара.

В.4.3 Угол ф в градусах меж,ду плоскостью (рисунок Б.5), проходящей через точку измерений уровня жидкости и базовой высоты резервуара на направляющей планке измерительного люка и продольную ось резервуара, и уточненным направлением наклона резервуара вычисляют по формуле

360 Ф =--N + л„

т

где N — номер разбивки (правая или левая от приближенного направления наклона резервуара), через которую проводят уточненное направление наклона резервуара;

т — число отметок разбивки длины окружности первого пояса резервуара;

П2— число дополнительных разбивок, соответствующее максимальной разности показаний шкалы рейки max или (Д1)

max И (Д/л) max’

В^^.4 Результаты вычислений величин т) и ф вносят в журнал, форма которого приведена в приложении Г.

В-4-5 Резервуар считают не насаоненныM’ если выполняется условие

Л Turnin'

степень насаона резервуара’ вычисляемая по формулам (В.5)’ (В-б), (В-?);

минимальная степень насаона резервуара- Значения величины T)min в зависимости от номинальной вместимости резервуаров приведены в таблице В-!-

Та б л и

ц а В.1

Нккмвкнокккв пнскзксвая	Зккчвккв rimin при кнмкккаькне омвоскмноск твзвтоуктк, м^
	100—700	1000—5000	^0000—100000
Млялмааьяао освпвяь яасаняа Timin	0’0003	0’0001	0’00005

В.5 Вычисление высоты вышестоящих поясов

В.5.1 Высоту /-го пояса вышестоящего пояса hj вычисляют по формуле

где / — номер пояса, значение его принимают из ряда: 2, 3, ... л;

В.5.2 При выполнении условий 10-6-3 высоту /-гт оышвостощегт пояса h^оычлсаяюс по фттмуав

)l

'4           и ’

п -1

где (Нт^ах)1 — суммарная высота вышестоящих птоото; п — число поясов резервуара-

Суммарную высоту (Н^д^)! вычисляют по фттмуае

( ч = р . tg(p1max)l tgCP2 max )l ( maX-  1- tg (P2max )l -tg (P2max )l

B.5.3 Результаты вычислений hj вносят в журнал, форма которого приведена в приложении Г.

В.6 Вычисление объема неровностей днища

В.6.1 Неровности днища могут находиться в пределах «мертвой» полости резервуара (рисунок Б.11) или вне ее (рисунок Б.12).

В.6.2 Объем неровностей днища (А\^дн)о вычисляют по формуле

l!

■ (51^(^51    • О’ -2 0,02^f 81 • О2 -3 06^3Е!б:3 • 0, -з 45^545!5 ■ f,’ +

5л-10^

+ 0’07038   + 0’08513 -Гб + 0,10018   + 0,11645 -fo) • ,      ,

V1+ n2

где Ц — длина внутренней окружности первого пояса, вычисляемая по формуле (В.2);

fl, ^2’ /З’---’   — ^гэсстояиия по в^риккали ^^>^^уоннц^нтрчческмии ^куркностмии н^ронностей .дищца, вь^р^1ссля^-

мые по формуле

(В.12)

где bj, bj_^ — отсчеты по рейке, установленной по периметру/-й и (/'-^                      c^l^рэу^ж<к^н^^^ей. Значения

bj, bj_i принимают по таблице А-И;

— степень наклона резервуара’ вычисляемая по В.4.1.

Результаты вычислений величины ^-^носят в таблицу Г.2 (приложение Г)-

Объем неровностей днища Д^д вычисляют по формуле (В.17).

При выполнении условия f^ < Нд значение Д\41, соответствующее уровню (Нд - /^), вычисляют по формуле (В.17).

В.6.10 Объем неровностей днища Д при уровне выше точки касания днища грузом рулетки вычисляют по формуле

f -2 _b h ² 2л

"'^ДН=А'/л.^./РЬ_.|2 .^^{a -a    +}

(В.20)

Параметр z вычисляют по формуле

z=^f,„-Hg) + Н,                                          (В.21)

где Н — уровень жидкости, значение которого изменяется от нуля до уровня, соответствующего высоте неровностей днища /7^.

Примечание — При выполнении условия fn < Но величину вычисляют по формуле (В. 19). В.6.11 Коэффициенты а, Ь, X, R, входящие в формулы (В.17)—(В.20), вычисляют по формулам:

д _ к - R ■ Л. ь = ^1+ л2.

^0               ^0

~ R Л. р _ f^в^н_

-rR - л ’

Примечание — Формулы (В.18) и (В.20) применяют при определении посанти метровой вместимости резервуара в пределах уровня, соответствующего высоте неровностей днища (при наличии).

В.6.12 Уровень жидкости д, соответствующий высоте неровностей днища fQ, вычисляют по формуле

^HM.n = Л1 (^JM. п “ ^JM. п⁾,

где Jn, ^м. п. п — показания рейки, отсчитанные по 10.9.4, мм.

В.6.15 Объем неровностей днища от уровня п до уровня д, вычисляемого по формуле (В.24)1 относят к объемам внутренних деталей, находящихся выше высоты «мертвой» полости.

В.6.16 Уровни жидкости, соответствующие нижней границе Нд и верхней границе Нд внутренней детали, вычисляют по формулам:

(В.26) (В.27)

где Jn, .Уд, уд — положения рейки, отсчитанные по 10.10.2, мм;

/7д — длина внутренней детали, мм;

т| — степень наклона резервуара, определяемая по В.4.

В.6.17 Результаты вычислений величин Н^. п, (ДУдн)0, Но, fn, fo, Н0, Н^ д, нд, нд       в журнал, форма

рого приведена в приложении Г.

В.7 Вычисление посантиметровой вместимости «мертвой» полости резервуара

В.7.1 Вместимость «мертвой» полости У^ п вычисляют по формуле

Чм.п -       + (ЧмдПь - Д'/дн -

где (Ум д)1 — вместимость «мертвой» полости при уровне Н в пределах Но (рисунок Б.13);

(Ум п)? — вместимость «мертвой» полости при уровне Н выше Нд;

дУв.д — объем внутренних деталей, находящихся в «мертвой» полости.

В.7.2 Вместимость (Ум n)i вычисляют по формуле

и, ,        4;j - Л ( .       sin ^э а              \

^- 8.л^. ₁   l^{sin а -}

где _ — длина внутренней окружности первого пояса, вычисляемая по формуле (В.2);

т— степень наклона резервуара, определяемая по В.4.

а — угол, вычисляемый по формуле

Значение F вычисляют по формуле

^F =R-{R- /o)cos ф-Н^-Л-^.

+ л2

В-7-3 Вместимость (У^ п)2 вычисляют по формуле

1Ц ■ ^1 +

^Ц4„\о'''

где Н — уровень, отсчитываемый от точки касания днища грузом рулетки;

ДУн — объем неровностей днища:

а) при выполнении условия <Hq вычисляемый по формуле (В. 18);

б) при уровне выше точки касания днища грузом рулетки вычисляемый по формуле (В-20);

Д\£д — объем внутренних деталей, находящихся в пределах высоты «мертвой» полости.

Примечание — Знак значения вместимости «мертвой» полости резервуара, вычисляемый по формуле (В.29), должен быть положительным. При невыполнении этого условия проводят внеочередную поверку резервуара.

В.7.4 Градуировочную таблицу на резервуар составляют, начиная с точки касания днища резервуара грузом рулетки.

В.8 Вычисление посантиметровой вместимости первого пояса резервуара

В-8-1 Посантиметровую вместимость первого пояса резервуара от точ^и касания днища грузом рулетки до уровня Н^, соответствующего высоте 1 -го пояса   вычисляют по формуле

lZ ■ Jl + Ц'

V(^)1 = Vm-п + ₄₇^.₁^ ■   - Имп) ±

где — вместимость «мертвой» полости, вычисляемая по формуле (В.28);

— длина внутренней окружности первого пояса;

Нм п — уровень, соответствующий высоте «мертвой» полоски;

т|— степень наклона резервуара;

д — объем внутренних деталей, находящихся выше уровня п-Уровень Hi вычисляют по формуле

(В.32)

Л + л2

В.9 Вычисление поправок к вместимости резервуара

В-9-1 Поправку к вместимости резервуара за счет гидростатического давления жидкости, приходящуюся на 1 см, при наполнении /-го пояса AW^, м^/см, вычисляют по формуле

ди/, = д,.[о,^"1 +     hl- +

5i I = 2 5i

толщина стенки первого и /-го вышестоящих поясов; высота первого и /-го поясов;

номер наполненного пояса, принимают из ряда: 2, 3, ---, число поясов резервуара.

Значение вычисляют по формуле

4 -^2.1011       ’

где д — ускорение свободного падения, м/с^, равное 9,8066 м/с^;

ржх — плотность хранимой жидкости;

L ц — длина внутренней окружности первого пояса;

Е — модуль упругости материала, Па (для стали Е = 2,1 -10Па).

В-9-2 Поправку к посантиметровой вместимости резервуара, приходящуюся на 1 см, вводят, начиная с уровня Н> соответствующего высоте первого пояса   вычисляемого по формуле

В.9.3 Поправку к посантиметровой вместимости резервуара, приходящуюся на 1 см, при наполнении второго пояса ДИ|.2 вычисляют по формуле

где Ьд, h2 — высота первого и второго поясов, мм;

&|, Sg — толщина стенок первого и второго поясов, мм.

В.9.4 Поправку к посантиметровой вместимости резервуара, приходящуюся на 1 см изменения уровня, при наполнении третьего, четвертого,...., /-го поясов вычисляют по формуле (В.33).

В.9.5 Все пояса резервуара разбивают на участки высотой, равной примерно 1м. В этом случае индекс/озна-чает номер участка.

В.9.6 Результаты вычислений AV^ для уровней наполнения от 3 м вносят в таблицу Г.З.

В.10 Вычисление объема внутренних деталей

В.10.1 Объем внутренней детали цилиндрической формы, расположенной вертикально, (ДЦ.д)^ вычисляют по формуле

(_А2в           'У ^{+ Л}

^(А2в.дМ      ₄ • ₁₀9     ^(Н

где с/д — диаметр внутренней детали;

Н — уровень жидкости в резервуаре;

Нд — уровень, соответствующий нижней границе внутренней детали.

Объем внутренней детали по формуле (В.34) вычисляют до уровня Нд, соответствующего верхней границе внутренней детали.

В.10.2 Вычисление объема внутренней детали в виде змеевика теплообменника

В. 10.2.1 Внутреннюю деталь в виде змеевика (рисунок Б.10) заменяют эквивалентным горизонтально расположенным параллелепипедом: длиной L^, шириной Ь и высотой   (диаметр трубки змеевика).

В.10.2.2 Длину параллелепипеда (далее — внутренняя деталь) L^ вычисляют по формуле

I _ »• № + Рви )

Приложение Г (обязательное)

Форма журнала обработки результатов измерений

журнал! обработки результатов измерений

Г.1 Вычисление длины внутренней окружности первого пояса

Тц = ...мм.

Г.2 Вычисление длин внутренних окружностей и высот вышестоящих поясов

Вычисление степени наклона резервуара

Л= ... •

Вычисление угла направления наклона резервуара

Ф = ... .

^Нмп = ... ^мм; Д V'o = ... ^м3;

НД = ... мм.

Вычисление вместимости «мертвой» полости

В миллиметрах

Обозначение величины	Значение для номера окружности
	0	1	2	3	4	5	6	7	8
f

«^м.п =	... мм;	(ДЧдн)0 = ...м3;
Но = ..	. мм;	fn = -	,. мм;
fo - ■■■	мм;	нь =	... мм;
	... мм;	"п.р =	... мм.

Г.7 Вычисление поправки к вместимости пояса резервуара за счет гидростатического давления жидкости

Таблица Г.З

Номер пояса	Номер участка	Высота участка, мм	Уровень наполнения, мм	Л 1Л,-, м3
1	1	1000	—	—
	2	1100	—	—
2	3	900	3000	0,006
	4	900	3900	0,013
3	5	850	4750	0,020
	6	850	5600	0,029

Г.8 Составление градуировочной таблицы

Таблица Г.4

Уровень заполнения, см	Вместимость, м3	Коэффициент вместимости, м3/мм***
м.п	508,502**	1,068
"^м.п + 1	519,183	1,066
"^м.п + 2	529,844
«^пр
* Уровень жидкости в резервуаре, измеренный через измерительный люк от точки касания днища грузом рулетки. ** Вместимость «мертвой» полости. *** Коэффициент вместимости, вычисленный следующим образом: 519183 - 5'^"150 1.068 м^мм. 10

Вычисления провел подпись, инициалы, фамилия

201 г.

Приложение Д (обязательное)

Основные технические требования к стальным вертикальным цилиндрическим теплоизолированным резервуарам, влияющие на их вместимость

Д.1 Стальные вертикальные цилиндрические теплоизолированные резервуары (далее — резервуары) должны быть изготовлены по рабочим чертежам, утвержденным в установленном порядке, и с учетом требований настоящего приложения.

Д.2 Резервуары после их изготовления и капитального ремонта подлежат гидравлическому испытанию на герметичность и прочность, а также проверке на прочность и устойчивость от ветровой и снеговой нагрузок.

Д.З Вновь сооружаемые резервуары, предназначенные для проведения государственных учетных и торговых операций с нефтью и нефтепродуктами и их хранения, а также взаимных расчетов между поставщиком и потребителем, должны подвергаться обязательным испытаниям для целей утверждения типа.

Д.4 Резервуары подразделяют:

• - по номинальной вместимости: 100; 200; 300; 400; 700; 1000; 2000; 3000 (4000); 5000; 10000; 15000; 20000; 30000; 50000 м3;

• - по значению внутреннего избыточного давления — низкого давления и высокого давления.

Д.5 Резервуары имеют стационарную кровлю, наземное расположение и систему подогрева продукта, по принципу действия — закрытые.

Д.6 Система подогрева продукта состоит из змеевиков теплообменника и других устройств.

Д.7 Резервуары и их оборудование изготовляют из металла, обладающего достаточной устойчивостью к физическому и химическому воздействиям рабочей жидкости и окружающей среды. Резервуары должны быть рассчитаны на избыточные внутренние давления в газовом пространстве: низкое — до 0,002 МПа, повышенное — до 0,069 МПа и вакуум — 0,001 МПа.

Д.8 Резервуар после строительства и капитального ремонта подлежит первичной поверке, а при эксплуатации и внесении в резервуар конструктивных изменений, влияющих на его вместимость, — периодической поверке.

Д.9 При эксплуатации обеспечивают полное наполнение и полное опорожнение резервуара без образования воздушных мешков.

Д. 10 Трубы для подвода и вывода жидкости из резервуара изготовляют так, чтобы при измерениях уровня жидкости была исключена возможность притока или выхода жидкости произвольным образом.

Д.11 Резервуары могут быть оснащены стационарно встроенными элементами: пеноотводами, мешалками, уровнемерами, стационарными пробоотборниками, измерителями (датчиками) температуры и плотности, массомерами и другими устройствами.

Д.12 Резервуары теплоизолируют после их поверили.

Д.13 Для ручных измерений уровня жидкости резервуар должен иметь измерительный люк с направляющей планкой, изготовленной из бронзы или латуни. При этом планка должна иметь риску для отсчета при измерениях уровня жидкости и базовой высоты резервуара.

Д.14 Нормируемые метрологические характеристики резервуара:

• - базовая высота;

• - степень наклона;

• - вместимость.

  Базовую высоту резервуара измеряют ежегодно. Ее значение не должно изменяться более чем на

Д.14.1

0,1 %.

Д.14.2

Д.14.3

Д.15 Пределы допускаемой относительной погрешности измерений уровня жидкости в резервуаре — ± 0,1 %.

Д.16 Резервуары подлежат первичной, периодической и внеочередной поверкам. Межповерочный интервал для вертикальных резервуаров всех типов должен быть не более пяти лет.

Приложение Е (обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Е.1 Форма титульного листа градуировочной таблицы

утверждаю!)

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на стальной вертикальный цилиндрический теплоизолированный резервуар

N°

(тип)

Организаци я___________________________________________________________________________________

Погрешность определения вмес'^им(^с^ти_____________

Участок ниже    = ■■■ мм для государственных учетных и торговых операций с нефтью и нефтепродуктами,

взаимных расчетов между поставщиком и потребителем не используют.

Программа расчета градуировочной таблицы на ПЭВМ утверждена ФГУП ГНМЦ «ВНИИР»

Срок очередной поверки

Поверитель

подпись

должность, инициалы, фамилия

1) Градуировочную таблицу утверждают в соответствии с 13.4 настоящих рекомендаций.

Е.2 Форма градуировочной таблицы

Организаци я________________________

Резервуар №_____________________

Таблица Е.1 — Посантиметровая вместимость ... пояса резервуара

Лист...

Уровень наполнения, см	Вместимость, м^	Уровень наполнения, см	Вместимость, м^
«^мп м.п
Н + 1 'м.п '
"м + 2 'м.п 2

Таблица Е.2 — Средняя вместимость ... пояса резервуара в пределах вместимости, приходящейся на 1 см высоты наполнения

Уровень наполнения, мм	Вместимость, м^	Уровень наполнения, мм	Вместимость, м^	Уровень наполнения, мм	Вместимость, м^
1		4		7
2		5		8
3		6		9

Библиография

[1] ТУ ДКТЦ 4134441.102 Анализатор-течеискатель АНТ-3

Ключевые слова: вместимость, резервуар, наклон, жидкость, погрешность, уровень, градуировк^а, поверка, температура, плотность, наполнение, опорожнение, операция, количество, давление

Рекомендации по межгосударственной стандартизации

РМГ 105—2010

Государственная система обеспечения единства измерений

РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ ТЕПЛОИЗОЛИРОВАННЫЕ

Методика поверки геометрическим методом

Редактор М.И. Максимова Технический редактор В.Н. Прусакова

Корректор В.Е. Нестерова Компьютерная верстка Л.А. Круговой

Подписано в печать 03.04.2013. Формат           Гарнитура Ариал.

Уел. печ. л. 5,12. Уч.-изд. л. 4,75. Тираж 54 экз. Зак. 353.

ФГУП «СТАНДАРТИНФОРМ», 123995 Москва, Гранатный пер., 4.

www.gostinfo.ru           info@gostinfo.i'u

Набрано во ФГУП «СТАНДАРТИНФОРМ» на ПЭВМ.

Отпечатано в филиале ФГУП «СТАНДАРТИНФОРМ» — тип. «Московский печатник», ^^5062 Москва, Лялин пер., 6.

¹

²

1) Оформляют только в случае обработки результатов измерений вручную.
