Методика поверки «Анализаторы спектра H600 RFHawk и SA2600 фирмы "Tektronix, Inc.", США » (МП 43480-09)

Руководитель ГЦИ СИ -

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Анализаторы спектра Н600 RFHawk и SA2600 фирмы «Tektronix, Inc.», США

МЕТОДИКА ПОВЕРКИ г. Мытищи, 2009 г.

Настоящая методика поверки распространяется на анализаторы спектра Н600 RFHawk и SA2600 (далее - анализаторы) производства компании «Tektronix, Inc.» (США) и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - один год.

• 1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

• 2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице

2.

Таблица 2

• 2.2 Применяемые при поверке по настоящей методике в качестве рабочих эталонов приборы должны быть поверены и иметь отметку в свидетельствах о возможности их применения в качестве рабочих эталонов.

• 2.3 При проведении поверки допускается использование эталонных средств измерений, соответствующих по своим метрологическим и техническим характеристикам, указанным в таблице 2.

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений и квалификацию поверителя.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 При проведении поверки должны быть соблюдены нормальные условия, установленные ГОСТ 8.395-78, ГОСТ 22261-94 и тех. документацией компании «Tektronix, Inc.» относительно температуры окружающего воздуха (23 ± 5) °C.

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Поверитель должен изучить технические описания и руководства по эксплуатации поверяемого прибора и используемых средств поверки.

  • 6.2 Поверяемый прибор и используемые средства поверки должны быть заземлены и прогреты под током в течение времени, указанного в РЭ.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При проведении внешнего осмотра проверить:

• - чистоту и исправность разъемов и гнезд;

• - наличие предохранителей;

• - отсутствие механических повреждений корпуса и ослабления;

• - крепления элементов конструкции (определяется на слух при наклонах анализатора);

• - сохранность органов управления, четкость фиксации их положения;

- комплектность.

Анализатор, имеющие дефекты, бракуют.

Опробование состоит из проверок функционирования ряда элементов анализатора и процедур самотестирования и диагностики.

• 7.2.1 Включить питание анализатора, нажав кнопку On/Standby, и убедиться в том, что функционирует охлаждающий вентилятор. При неработающем вентиляторе пользоваться анализатором запрещается.

• 7.2.2 Проверить функционирование сенсорного экрана, для чего:

• - убедиться в том, сенсорный экран включен (кнопка Touch Screen Off не подсвечена);

• - коснуться пальцем нескольких наименований на экране (например, RBW или SPAN) и убедиться в том, что они активируются при прикосновении.

• 7.2.3 Проверить прохождение процедуры самотестирования при включении питания анализатора:

• 1) Открыть страницу диагностики, выбрав пункт Diagnostics в меню Tools.

• 2) Выбрать вкладку Power-On Self Tests и убедиться в том, что все тесты прошли успешно.

• 7.2.4 Запустить процедуру полной диагностики поверяемого прибора:

• 1) Выбрать вкладку Diagnostics.

• 2) Выбрать пункты All Modules, АП Tests в верхней части списка.

• 3) Коснуться кнопки RUN. Диагностические тесты отнимут некоторое время и некоторые из них являются интерактивными:

а) Диагностический драйвер источника шума 28VDC попросит поверителя измерить выход источника шума на задней панели анализатора.

• • Проверить вольтметром, что напряжение составляет 28±1 В.

б) Диагностическая проверка светодиодов даст запрос поверителю проверить, что все подсвеченные светодиоды включены:

• • Сопоставить подсвеченные светодиоды на диагностическом дисплее с кнопками на передней панели.

• • Нажать каждую клавишу на передней панели. Соответствующие клавиши на диагностическом дисплее должны стать зелеными. Проверить, что каждая клавиша опознана.

• • Кликнуть кнопкой PASS или FAIL по завершении операции.

в) Испытательная процедура пикселей дисплея сделает запрос относительно поиска видео проблем на испытательной структуре:

• • Проверить Зеленый экран на склеенные или пропущенные пиксели. Всякие нажатия клавиш, клики или прикосновения будут приводить к следующему виду экрана.

• • Повторить то же с Красным экраном, Синим экраном и Серым экраном. Выбрать Yes или No, когда диалоговое окно испытаний ЖКД запросит: «Вы нашли какие-либо видео проблемы»?

• 4) Когда все диагностические тесты будут завершены, проверить наличие оценочной отметки рядом с наименованием каждого объекта диагностики. Наличие индекса X вместо оценочной отметки указывает на отрицательный результат диагностики.

• 5) Вызвать информационную таблицу Diagnostics Failure и проверить отсутствие информации об отрицательных результатах диагностики.

• 7.2.5 Перед проведением проверки нормированных метрологических характеристик необходимо провести настройку поверяемого анализатора.

• 1) Выбрать Alignments в меню Tools. Откроется диалоговый бокс настройки.

• 2) Выбрать Align Now. Процесс настройки займет несколько минут.

• 3) Проверить, что нет сообщений об отрицательных результатах настройки. Приборы, не прошедшие опробование, бракуют.

7.3 Определение метрологических характеристик

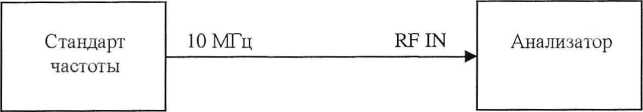

• 7.3.1.1 Поверку проводить по схеме соединения оборудования, показанной на рисунке 1.



Рисунок 1

• 7.3.1.2 Соединить выход стандарта частоты с входом RF IN верхней панели анализатора.

• 7.3.1.3 С стандарта частоты подать на вход анализатора частоту 10 МГц.

• 7.3.1.4 Измерить анализатором частоту входного сигнала (f_mw).

• 7.3.1.5 Погрешность измерений частоты (Jy) вычислить по формуле (1):

Лу=(/_юм-1-10⁷)/ 1-10⁷.                                      (1)

Результаты поверки считать положительными, если относительная погрешность измерений частоты входного сигнала находится в пределах ±0,5-10’⁶. В противном случае анализатор бракуется и направляется в ремонт.

• 7.3.2.1 Соединить ВЧ выход генератора с ВЧ входом (RF IN) поверяемого анализатора с помощью 50-омного N-N кабеля (Рисунок 2).

• 7.3.2.2 Установить анализатор на заводские настройки, нажав клавишу Preset, или выбрав Preset из меню Setup.



Рисунок 2

• 7.3.2.3 Выполнить на поверяемом приборе следующие установки:

Center Frequency.................1000 MHz

Span................................100 kHz

Ref Level...........................5 dBm

• 7.3.2.4 Установить на поверяемом приборе режим однократных измерений:

а) Выбрать программную клавишу ACQ.

б) Выбрать Single из всплывающего меню RUN.

• 7.3.2.5 Выбрать вкладку Traces в меню Settings и установить на 100 усреднений:

Trace:...................................Trace 1

Detection:..............................+Peak

Function:...............................Average

Averages...............................100

• 7.3.2.6 На ВЧ генераторе установить частоту 1000 МГц и амплитуду 5 dBm.

• 7.3.2.7 Включить опорный маркер MR (Reference Marker) и маркер Ml (Marker 1), а затем установить их для дельта-операции; установить шумовой режим (Noise Mode).

а) Выбрать Define Markers в меню Markers.

б) Выбрать программную клавишу Add,чтобы добавить MR маркер.

в) Выбрать снова программную клавишу Add, чтобы добавить маркер Ml.

г) Выбрать Delta из всплывающего меню Readouts.

д) Выбрать кнопку Settings, кликнуть вкладку Prefs и затем выбрать Marker Noise Mode.

• 7.3.2.8 Выбрать опорный маркер MR и коснуться программной клавиши Peak, чтобы установить маркер MR на пик несущей частоты (1 ГГц).

• 7.3.2.9 Подстроить амплитуду выходного сигнала ВЧ генератора так, чтобы пик сигнала находился в пределах 1 дБ от верхнего края экрана.

• 7.3.2.10 Установить на анализаторе значения полосы обзора, указанные в таблице 3.

• 7.3.2.11 Повторить следующие шаги для каждой установки полосы обзора:

а) Нажать клавишу Run.

б) Установить маркер Ml на смещенную частоту, указанную в таблице 3. Это должно расположить маркер между центральной частотой (Иц) и правым краем дисплея.

в) Занести измеренные значения уровня фазового шума по показаниям дельтамаркера (правый верхний угол экрана) в третий столбец таблицы 3.

Таблица 3

Результаты поверки считать положительными, если измеренные значения уровня фазового шума ниже пределов, указанных в таблице 3. В противном случае анализатор бракуется и направляется в ремонт.

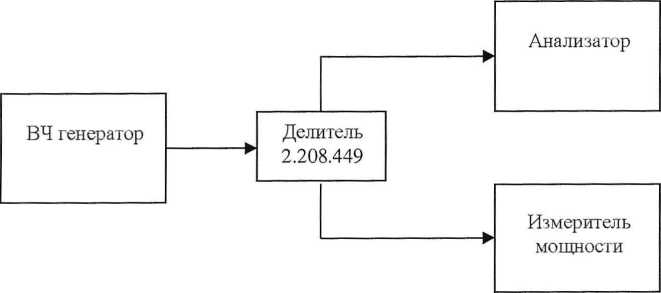

• 7.3.3.1 Соединить ВЧ генератор, делитель мощности, измеритель мощности МЗ-51 и анализатор, как показано на рисунке 3. Если проверяется опция 01 с включенным предусилителем, то ко входу анализатора подсоединяется внешний аттенюатор 30 дБ.

Одно плечо делителя мощности подсоединяется непосредственно к ВЧ входу анализатора (или к аттенюатору 30 дБ) через переходник (без кабеля), другое плечо соединяется с датчиком измерителя МЗ-51.

Рисунок 3

• 7.3.3.2 Установить уровень внутреннего аттенюатора анализатора на 10 dB:

а) Выбрать пункт Amplitude из меню Setup.

б) Щелкнуть кнопку Manual в разделе Internal attenuator.

в) Установить аттенюатор на 10 dB.

• 7.3.3.3 Выбрать вкладку Traces в меню Settings и установить на 10 усреднений:

Trace:...................................Trace 1

Detection:..............................+Peak

Function:...............................Average

Averages...............................10

• 7.3.3.4 Установить на ВЧ генераторе частоту и уровень выходного сигнала согласно табл.

4.

• 7.3.3.5 Разность показаний измерителя мощности и анализатора есть абсолютная погрешность измерения мощности входного сигнала.

Таблица 4

Результаты поверки считать положительными, если значение погрешности лежит в пределах, указанных в таблице 4. В противном случае анализатор бракуется и направляется в ремонт.

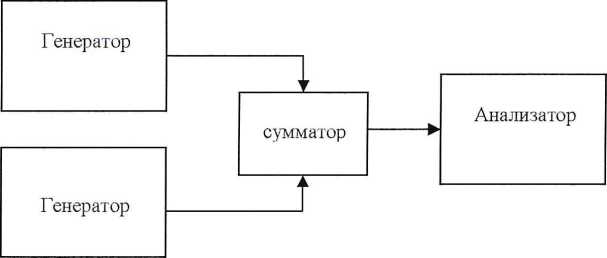

• 7.3.4.1 Соединить генераторы синусоидальных сигналов, смеситель сигналов и поверяемый анализатор, как показано на рисунке 4.

• 7.3.4.2 Сделать на анализаторе следующие установки:

  Reference Level.......................О dBm

  Span....................................10 kHz

  RBW....................................Auto

  Attenuator

  Pream....................................OFF (только опция

  Averaging

Рисунок 4

• 7.3.4.3 Нажать кнопку Settings и затем выбрать вкладку BW.

• 7.3.4.4 Выбрать пункт Maximum Dynamic Range в всплывающем меню RF & IF Optimization.

• 7.3.4.5 Установить частоту выходного сигнала первого генератора fi, частоту второго генератора f?.

• 7.3.4.6 Установить центральную частоту анализатора/; и использовать показания маркера пика, чтобы установить выходной уровень первого генератора на дисплее 0 dBm.

• 7.3.4.7 Установить центральную частоту анализатора/г и использовать показания маркера пика, чтобы установить выходной уровень второго генератора на дисплее пика, чтобы установить выходной уровень первого генератора на дисплее 0 dBm.

• 7.3.4.8 Установить центральную частоту анализатора 2fj-f2 и использовать амплитудный маркер, чтобы определить уровень амплитуды. Записать эту амплитуду.

• 7.3.4.9 Установить центральную частоту анализатора 2/г-/; и использовать амплитудный маркер, чтобы определить уровень амплитуды. Записать эту амплитуду.

Результаты поверки считать положительными, если наибольшее из этих двух показаний будет меньше -70 dBc. В противном случае анализатор бракуется и направляется в ремонт.

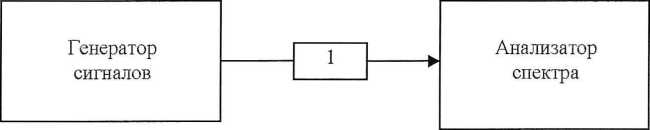

Относительный уровень помех, обусловленных гармоническими искажениями второго порядка определить путем подачи на вход анализатора гармонического сигнала с частотой/; и измерением по отсчетному устройству анализатора уровня сигнала на частоте 2/; (рисунок 5).

1 - аттенюатор 10 дБ

Рисунок 5

Результаты поверки считать положительными, если уровень помех, обусловленных гармоническими искажениями второго порядка не превысит минус 56 дБн.

• 7.3.6.1 Подключить к ВЧ входу анализатора согласованную коаксиальную нагрузку 50 Ом.

• 7.3.6.2 Установить анализатор на заводские настройки, нажав кнопку Preset на передней панели или выбрав Preset из меню Setup.

• 7.3.6.3 На анализаторе выполнить следующие установки:

  Reference Level........................-50 dBm

  Center Frequency......................9 kHz

  Span.....................................100 kHz

  RBW....................................1 kHz

  Averages................................100

  Attenuator..............................0 dB

  Preamp (только опция 01)..........OFF

• 7.3.6.4 Установить маркеры на работу в шумовом режиме:

а) Нажать кнопку Markers на передней панели или выбрать соответствующую программную клавишу.

б) Выбрать программную клавишу Define.

в) Выбрать программную клавишу Add, чтобы включить опорный маркер MR.

г) Установить опорный маркер на 0 Hz.

д) Выбрать снова программную клавишу Add, чтобы добавить маркер Ml.

е) Нажать кнопку Settings, открыть вкладку Prefs и затем выбрать бокс Marker Noise Mode.

• 7.3.6.5 На анализаторе установить поочередно центральные частоты, указанные в таблице 5, и использовать маркер Ml, чтобы измерить уровень шума на каждой центральной частоте в дБм.

Таблица 5

Результаты поверки считать положительными, если максимальные измеренные уровни собственных шумов в частотных диапазонах не превысят значений, указанных в таблице 5. В противном случае анализатор бракуется и направляется в ремонт.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 8.1 При выполнении операций поверки оформляются протоколы по произвольной форме.

• 8.2 Результаты поверки оформляются путем выдачи "Свидетельства о поверке" или "Извещения о непригодности" в соответствии с ПР 50.2.006-94.



  О.В. Каминский

  А.А. Калинин

  В.3. Маневич

Начальник отдела

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник лаборатории

ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ

Начальник НИО-1 ГЦИ СИ ФГУП «ВНИИФТРИ»
