Руководство по эксплуатации «Г6-28 ГЕНЕРАТОР СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ » (№6181-77)

Г6-28

ГЕНЕРАТОР СИГНАЛОВ

СПЕЦИАЛЬНОЙ ФОРМЫ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ГЕНЕРАТОР СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ Гб-28

Утвержден

ЕХ2.211.026 ТО —ЛУ от 10.02.82 г.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1982

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

• 2.1. Генератор имеет:

основной выход; выход синхроимпульса.                         **

На основном выходе генератор имеет одну из следующих

юрм: синусоидальную, треугольную, прямоугольную, пило-Техническое описание и инструкция по эксплуатации пре ; бразную.

На выходе синхроимпульса сигнал имеет следующие пара-етры:

положительную полярность;

амплитуду не менее 5 В на нагрузке ^?=1 МОм и ^30 пФ;

длительность (при той же нагрузке), не более 200 нс.

• 2.2. Диапазон частот генератора составляет 0,001 Гц — МГц с разделением на поддиапазоны: 1) 0,001—0 01 Гц-I 0,01—0,1 Гц; 3) 0,1—1 Гц; 4) 1—10 Гц; 5) 10—100 Гц; ) 100 Гц-I кГц; 7) 1-10 кГц; 8) 10-100 кГц; 1 100 кГц — 1 МГц.

В пределах каждого поддиапазона осуществляется плав» Iя регулировка частоты с использованием отсчетной шкалы.

Основная погрешность частоты не превышает ± I % от аксимальной частоты поддиапазона в интервале 1 Гц—100 кГц (поддиапазоны 3—8) и ±2% от альной частоты поддиапазона в интервалах частот 001—0,1 Гц и 100 кГц—I МГц (поддиапазоны 1, 2, 9).

• 2.3. Запас по краям диапазона и перекрытие между под» 4апазонами не менее предела допускаемой основной по-»ешности установки частоты.

• 2.4. Дополнительная погрешность частоты:

а) при изменении температуры окружающей среды на 10°

* превышает:

— 0,5% от максимальной частоты поддиапазона в интер» ■ле частот 0,1 Гц—100 кГц (поддиапазоны 3—8);

± 1 % от максимальной частоты поддиапазона в интерва-; JX 0,001—0,1 Гц и 100 кГц— 1 МГц (поддиапазоны 1, 2, 9).

б) при изменении сети 220 В на ±22 В не превышает: ±0,5% от максимальной частоты поддиапазона в интер»

1ЛС частот 0,1 Гц—100 кГц (поддиапазоны 3—8);

i I % от максимальной частоты поддиапазона в интерва-X частот 0,001—0,1 Гц и 100 кГц— 1 МГц (поддиапазоны 1, У) •

• 2.5. Генератор имеет вход для автоматического управ-

  1. НАЗНАЧЕНИЕ

  1.1. Генератор сигналов специальной формы Г6-28 прсдн-значен для исследования, настройки и испытаний систем приборов, используемых в радиоэлектронике, автоматик акустике, вычислительной и измерительной технике, геофиз» ке, биофизике, машиностроении, приборостроении.

  1.2^ Внешний вид генератора показан на рис. 1.

  Генератор может эксплуатироваться в условиях:

  а) температура окружающего воздуха от 278 до 313 К + 5 до +40’С);

  б) относительная влажность до 80% при температуре во У в) атмосферное давление (86—106) кПа (650—800) м

  рт. ст.; .

  г) напряжение питающей сети 220±22 В, частотой 50 ±0,5 Гц и с содержанием гармоник до 5%.

  1,3. Генератор соответствует требованиям ГОСТ 22261 — в части метрологических характеристик и нормал НО.005.026 — НО.005.030, а по условиям эксплуатации приб ров относится ко 2-й группе нормали НО.005.026, за исключ нием требований к влагоустойчивости.

  По условиям эксплуатации при воздействии влажное генератор должен соответствовать требованиям группы ГОСТ 22261—76.

Перечень принятых сокращений:

ОУ — операционный усилитель;

РЭ — релейный элемент;

О А — ограничитель амплитуды;

БУЧ — блок управления частотой;

АКЧО — автоматическая компенсация частотных ошибок;

ФПН'—формирователь пилообразного напряжения;

ФСИ — формирователь синхроимпульса;

ПРР — переключатель режима работы;

СУЗ — схема управления запуском;

БУ — блокирующий усилитель;

УРФ — узел регулировки фазы;

УПТ — усилитель постоянного тока;

НГ — непрерывная генерация;

Пр — преобразователь «треугольник-синус»;

ЧМ —частотная модуляция.

с

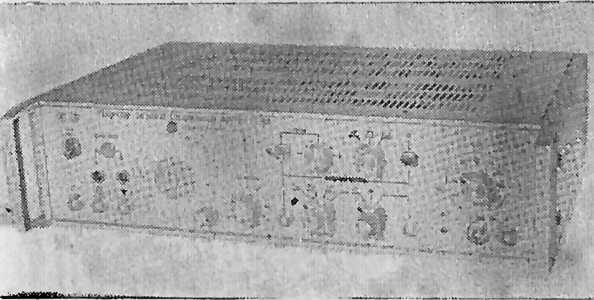

Рис. 1. Внешний вид генератора сигналов специальной формы Гб-28

О»$ '

*  • ЧМ>, сопро

тивление которого составляет 10 кОм±20%;

Сигнал для осуществления ЧМ должен иметь следую щие параметры:

полярность — любая;

амплитуда (/щ, которая совместно с напряжением Uq, ус танавливаемым по шкале частот, должна, с учетом знака, со ставлять

Примечание, Оцифрованные точки на шкале частот совпала к; В, упрасляк

пред: множител частоты для каждого поддиапазона (1СИ, 10“^     10^ 10^)

• 2.6. Генератор обеспечивает ждущий режим работы. Для внешнего запуска при работе генератора в ждущем р жиме имеется специальный вход, сопротивление которого с ставляет 10 кОм±20%.

Сигнал для осуществления внешнего запуска дол же иметь следующие параметры:

полярность — положительная; амплитуда — 4—10 В;

длительность фронта — :С6О нс.

• 2.7. В ждущем режиме имеется возможность получения с» рии («пачки>) колебаний, формируемых либо во время мея ду передними фронтами коротких запускающих импульсо либо во время действия широкого запускающего импульса.

Длительность колебаний определяется как:

Те.к = Гк.П, где Гс.к—длительность серии колебаний;

Гк —период одного колебания; п — целое число колебаний.

• 2.8. Прибор снабжен органом разового ручного запуск который обеспечивает следующие виды работы в ждущем р жиме:

пуск и остановку генератора; получение одного колебания.

• 2.9. При работе генератора в ждущем режиме обеспечив ется возможность:

а) плавной установки начальной фазы синусоидальных колебаний в пределах не менее ±75°;

б) фиксированной установки фазы 0° с погрешностью не более ±2°.

• 2.10. Погрешность установки и контроля максимальной амплитуды выходных сигналов посредством встроенного измерителя амплитуды в сочетании с широкополосным осциллографом, прецизионным вольтметром и источником постоянного тока при работе генератора на согласованную нагрузку 50 Ом не превышает:

для синусоидальных сигналов: ± I % в диапазоне частот 0,1 Гц—100 кГц (поддиапазоны 3—8) и ±6% в диапазоне частот 100 кГц—1 МГц (поддиапазон 9);

для прямоугольных сигналов: ±2%

0,1 Гц—100 кГц (поддиапазоны 3—8);

для треугольных сигналов: ±3%

0,1 Гц — 100 кГц (поддиапазоны 3—8}.

Установка и контроль максимальной

ных сигналов любой формы в диапазоне частот 6,001—0,1 Гц (поддиапазоны 1, 2) составляет не более ±1% при использовании самопишущего потенциометра.

• 2.11. Максимальная амплитуда выходных сигналов составляет не менее 5 В на согласованной нагрузке 50 Ом или 600 Ом.

Плавное ослабление выходных сигналов осуществляется в пределах не менее 20 дБ при помощи встроенного регулятора.

• 2.12. Смещение постоянной составляющей выходного сигнала осуществляется до ±2,5 В при помощи встроенного регулятора или от внешнего напряжения постоянного тока.

Сопротивление входа внешнего напряжения составляет 500 Ом±20%.

• 2.13. Суммарное значение амплитуды выходного сигнала и смещения постоянной составляющей не должно превышать 5 В при работе на любую из согласованных нагрузок.

• 2.14. Ступенчатое ослабление выходного сигнала любой формы осуществляется при помощи встроенного комбинированного аттенюатора, обеспечивающего ослабление О, 20, 40, 60 дБ при работе на согласованную нагрузку 50 Ом и 0, 10, 20, 30, 40, 50, 60 дБ при работе на согласованную нагрузку 600 Ом.

Погрешность ослабления аттенюатора составляет:

а) на частотах 0,001 Гц— 1 кГц (поддиапазоны 1—6) при работе на любую из согласованных нагрузок:

,        не более ±2% при ослаблениях 10, 20, 30 дБ:

не более ±5% при ослаблениях 40, 50, 60 дБ.

б) на частотах 1 кГц—I МГц (поддиапазоны 7—9) при работе на согласованную нагрузку 50 Ом:

не более ±3% при ослаблении 20 дБ;

не более ±6% при ослаблениях 40 и 60 дБ.

• 2.15. Неравномерность амплитуды выходного синусоидального сигнала не превышает:

±2,5% в диапазоне частот 0,001 Гц— 100 кГц (поддиапазоны 1—8);

±3% в диапазоне частот 100 кГц—1 МГц (поддиапазон 9).                                         ’

• 2.16. В генераторе предусмотрена возможность установки при помощи корректора постоянной составляющей выходного синусоидального сигнала максимальной амплитуды в пределах не более ± 18 мВ.

• 2.17. Коэффициент гармоник синусоидального сигнала не превышает:

1% в диапазоне частот 20 Гц—10 кГц (поддиапазоны 5-7);

1,5% в диапазоне частот 10 —100 кГц (поддиапазон 8); 3% в диапазоне частот 100 кГц—1 МГц (поддиапазон 9).

• 2.18. Коэффициент нелинейности сигналов не превышает 2% в диапазоне частот 0,001—0,1 Гц (поддиапазоны 1, 2) для треугольного и пилообразного сигналов.

L19. Длительность фронта и среза (каждого в отдельности) прямоугольного сигнала, а также длительность обратного хода пилообразного сигнала не превышает 60 нс при работе на согласованную нагрузку 50 Ом,

Выбросы на вершинах прямоугольного сигнала не превышают 5% при работе на согласованную нагрузку 50 Ом.

• 2.20. Коэффициент заполнения сигналов прямоугольной формы не превышает 0,5± 1%.

• 2.21. Мощность, потребляемая генератором от сети при номинальном напряжении, не превышает 60 ВА.

• 2.22. Генератор сохраняет свои технические характеристики в пределах норм при напряжении питающей сети 220± ±22 В, частотой 50±0,5 Гц и содержанием гармоник до 5%).

• 2.23. Генератор допускает непрерывную работу в течение 8 часов при сохранении электрических параметров и характеристик в пределах нормы.

$

• 2.24. Генератор обеспечивает требуемые параметры и характеристики через 30 мин с момента его включения.

• 2.25. По требованиям электробезопасности прибор удовлетворяет нормам ОСТ 4.275.003—77, класса защиты 01.

• 2.26. Наработка на отказ не менее 3500 часов.

• 2.27. Габаритные размеры генератора не более: 490х35Х Х370 мм.

• 2.28. Масса генератора не более 12,5 кг.

2.2,9. Срок службы генератора 10 лет.

• 2.30. Технический ресурс 10000 ч.

3. СОСТАВ ГЕНЕРАТОРА

Таблица 1

Наименование	Обозначение	Количество, шт.	Примечание
1. Генератор сигналов специальной формы Г6-28	EX2.211.026	1
2, Техническое описание и инструкция по эксплуатация	ЕХ2.211.026 ТО	I
3. Формуляр 4. Комплект запасных частей i и принадлежностей:	ЕХ2.211.026 ФО	1 1
фильт нижних частот	ЕХ2.087.063	1
кабель соединительный	НЕЭ4.851.081,8 Сп	2
нагрузка «50 Ом»	ЕХ2.243,050-01	1
нагрузка «600 Ом»	ЕХ2.243.050-02	1
тройник СР-50-95П	BP0.364.0l3 ТУ	I	Допустимо с р-50-95 Ф
вставка плавкая ВП1-1 1,0 А 250 В	ОЮО.480.003 ТУ	3
лампа накаливания электрическая сверхминиатюрная СМН6-80-2	ТУ 16-535.887-79	1
5. Ящик укладочный	ЕХ4.161.176	1	Для приборов, поставляемых с приемкой заказчика

а) на частотах 0,001 Гц— I кГц (поддиапазоны 1—6) при работе на любую из согласованных нагрузок:

не более ±2% при ослаблениях 10, 20, 30 дБ:

не более ±5% при ослаблениях 40, 50, 60 дБ.

б) на частотах 1 кГц—1 МГц (поддиапазоны 7—9) при работе на согласованную нагрузку 50 Ом:

не более >±3% при ослаблении 20 дБ;

не более ±6% при ослаблениях 40 и 60 дБ.

• 2.15. Неравномерность амплитуды выходного синусоидального сигнала не превышает;

±2,5% в диапазоне частот 0,001 Гц—100 кГц (поддиапазоны 1^—8);

±3% в диапазоне частот 100 кГц—1 МГц (поддиапазон 9).                                          ’

• 2.16. В генераторе предусмотрена возмол<ность установки при помощи корректора постоянной составляющей выходного синусоидального сигнала максимальной амплитуды в пределах не более ± 18 мВ.

• 2.17. Коэффициент гармоник синусоидального сигнала не превышает:

1%. в диапазоне частот 20 Гц—10 кГц (поддиапазоны 5-7);

1,5% в диапазоне частот 10—100 кГц (поддиапазон 8); 3% в диапазоне частот 100 кГц— 1 МГц (поддиапазон 9).

• 2.18. Коэффициент нелинейности сигналов не превышает 2% в диапазоне частот 0,001—0,1 Гц (поддиапазоны I, 2) для треугольного и пилообразного сигналов.

• 2.19. Длительность фронта и среза (каждого в отдельности) прямоугольного сигнала, а также длительность обратного хода пилообразного сигнала не превышает 60 нс при работе на согласованную нагрузку 50 Ом.

  Jr

Выбросы на вершинах прямоугольного сигнала не превышают 5% при работе на согласованную нагрузку 50 Ом.

• 2.20. Коэффициент заполнения сигналов прямоугольной

формы не превышает 0,5± 1 %.              .

• 2.21. Мощность, потребляемая генератором от сети при номинальном напряжении, не превышает 60 ВА.

• 2.22. Генератор сохраняет свои технические характеристики в пределах норм при напряжении питающей сети 220 ± '±22 В, частотой 50±0,5 Гц и содержанием гармоник до 5%.

• 2.23. Генератор допускает непрерывную работу в течение 8 часов при сохранении электрических параметров и характеристик в пределах нормы.

• 2.24. Генератор обеспечивает требуемые параметры и характеристики через 30 мин с момента его включения.

• 2.25. По требованиям электробезопасности прибор удовлетворяет нормам ОСТ 4.275.003—77, класса защиты 01.

• 2.26. Наработка на отказ не менее 3500 часов.

• 2.27. Габаритные размеры генератора не более; 490х35х Х370 мм.

• 2.28. Масса генератора не более 12,5 кг.

2.^9. Срок службы генератора 10 лет.

• 2.30. Технический ресурс 10000 ч.

3. СОСТАВ ГЕНЕРАТОРА

Таблица 1

Наимеиоваияе	Обозначеине	Количество, шт.	примечание
1. Генератор сигналов специальной формы Г6-28	EX2.211.026	1
2. Техническое описание и инструкция по эксплуатации	ЕХ2.211.026 ТО	1
3. Формуляр 4. Комплект запасных частей J и принадлежностей:	EX2.2H.026 ФО	1 1
фильт нижних частот	ЕХ2.067.063	I
кабель соединительный	НЕЭ4.851,081,8 Сп	2
нагрузка «50 Ом»	ЕХ2.243.050-01	1
нагрузка «600 Ом»	ЕХ2.243.050-02	1
тройник СР-50-95П	ВРО.364.013 ТУ	1	Допустимо С Р-50-95 Ф
вставка плавкая ВП1-1 1,0 А 250 В	ОЮО.480.003 ТУ	3
лампа накаливания электрическая сверхминиатюр ная СМН6-80-2	ТУ 16-535,887-79	1
5. Ящик укладочный	ЕХ4.161.176	1	Для приборов, поставляемых с приемкой заказчика 1

При проведении измерений, при обслуживании и ремонте в случае использования генератора совместно с другими при« борами или включения его в состав установок необходим^ для выравнивания потенциалов корпусов соединить между собой соединенные с корпусом клеммы всех прибороа

( .. ± )■

• 7.4. В генераторе отсутствуют блокирующие приспособления, поэтому при необходимости снятия обшивок генератора предварительно выключите вилку шнура питания из сети переменного тока.

• 7.5. При работе с генератором необходимо соблюдать правила, предусмотренные действующими положениями по технике безопасности.

!

8, ПОДГОТОВКА К РАБОТЕ

• 8.1. Установите генератор на рабочем месте. Проверьте наличие вставки плавкой.

• 8.2. Поставьте тумблер «СЕТЬ» в выключенное по-

ВКЛ

ложение, переключатель режима работы в положение «НГ»л шкалу плавной установки частот|з1 на отметку «10», множи-! тель установки частоты в положение «102», аттенюатор в по-| ложение «0 dB— 50Й», переключатель «(ЗМЕЩ. СИГН.» в , положение «0», остальные органы управления могут быть в любом положении. Подключите к основному выходу генератора через кабель соединительный нагрузку 50±0,25 Ом. i

9. ПОРЯДОК РАБОТЫ

• 9.1. ПОДГОТОВКА К ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ

• 9.1.1. Поставьте тумблер включения генератора во вклю-ценное положение, при этом должен загореться световой индикатор сети, расположенный над шкалой плавной установки частоты.

• 9.1.2. После установления рабочего режима в течение, 30 мин. генератор готов к работе.

Примечание. При установке приборов стойкой (друг на друга), необходимо обеспечить сохранение теплового режима внешним обдуваии-! ем для обеспечения стабильности выходных параметров.

.   36

• 9.2. ПРОВЕДЕНИЕ ИЗМЕРЕНИИ

9.2.1. Установка частоты выходного сигнала

Установите переключатель режима работы в положение «НГ», переключатель формы сигналов в положение       * ’*

переключатель смещения постоянной жение «0>, переключатель при нагрузке 50 Ом. Установите, на кабель соединительный согласованную нагрузку 50 Ом. Ручку регулировки амплитуды установите в крайнее правое положение. Остальные органы управления могут находиться в любом положении.

Отсчет частоты произведите путем перемножения показаний на шкале частот и показаний декадного переключателя частоты. Для контроля частоты подключите к выходной согласованной нагрузке 50 Ом частотомер типа 43-38.

9.2.2. Измерение и установка уровня выходного сигнала

■ Измерение уровня выходного сигнала произведите при помощи встроенной в генератор измерительной компенсационной схемы. Установите требуемую частоту выходного сигнала. Переключатель         dB» установите в положение «О»

при нагрузке 50 Ом, ручку установки вымдного напряжения установите в мы сигналов «ОСНОВ. „О

Для точной установки уровня выходного сигнала используйте следующие измерительные приборы: осциллограф С1-65, цифровой вольтметр В7-16, источник стабилизированного напряжения постоянного тока Б5-11. Осциллограф подключите к гнезду ключите выход источника Б5-11 и вольтметр В7-16.

Ручку усиления входного сигнала осциллографа С1-65 установите в крайнее правое положение, переключатель чувствительности поставьте в положение 0,02 В/дел, заземлите (рычажком в С1-65) вход осциллографа и установите посередине экрана «нулевую линию». Длительность развертки в GI-65 подберите таким образом, чтобы на ЭЛТ были видны два «пика» или более. Добейтесь совпадения- остроконечных пиков измеряемого сигнала с «нулевой линией» на экране осциллографа, регулируя напряжение Б5-11, Отсчет измерений амплитуды сигнала произведите по показаниям цифрового вольтметра В7-16.

Измерительная схема обеспечивает высокую точность измерения напряжений амплитудой 5 В и более.

Аналогично произведите измерение амплитуды противоположной полярности, переведя тумблер «КОНТР. УРОВ» а противоположное направление.

Установку необходимого уровня выходного сигнала произведите в таком порядке:

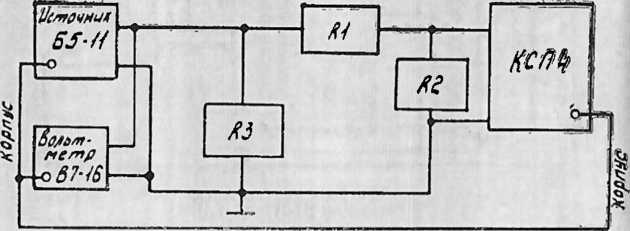

установите напряжение в Б5-11 по вольтметру В7-16, равным 5 В, добейтесь на экране осциллографа совпадения пиков измеряемого сигнала с «нулевой линией» изменением положения ручки установки амплитуды. Дальнейшее изменение напряжения осуществляйте по необходимости ступенчато при помощи переключателя                указанной в настоя

щем описании точностью.

При работе генератора на согласованную нагрузку 600 Ом переключатель «          dB» установите в- одно из положе

ний сектора «600 Ом».

9.2.3. Работа с частотной модуляцией выходных колебаний

Для осуществления такой работы сделайте следующее: установите переключатель формы сигналов а необходимое положение;

установите начальную частоту колебаний, как это указано в п. 9.2.1 настоящего раздела;

установите необходимый уровень выходного напряжения, как это указано

на гнездо «

другой формы)

ванным значением шкалы частоты) не превышает 10 В, а спектр лежит в полосе частот 0—10 кГц;

подключите к гнезду «ОСНОВ. ,     ”  » осциллограф

С1-65, установив на входе последнего нагрузку 50 Ом стся в ЗИПе).

Наблюдайте на экране осциллографа ЧМ сигнал.

Частота «качания»

сят, соответственно, от

9.2.4. Работа со смещением постоянной составляющей выходного сигнала

Для осуществления такой работы сделайте следующее.

Установите органы управления генератора в положения, указанные в п.п.к2.1 и 9.2.2 настоящего раздела. В этом случае в выходном сигнале отсутствует постоянная составляющая.

Ввести постоянную составляющую можно двумя путями — от внутреннего или от внешнего источников напряжения.

Для введения постоянной составляющей от внутреннего источника, переведите переключатель «СМЕЩ. СИГН» в среднее положение. Вращая ручку «СМЕЩ. СИГН> вправо или влево от среднего положения, введите необходимый уровень постоянной составляющей соответственно положительной или отрицательной полярности в выходной сигнал.

Переведите переключатель «СМЕЩ. СИГН» в положение, соответствующее смещению постоянной составляющей от внешнего источника и подайте на гнездо ХЮ напряжение от блока Б5-11.

При введении в сигнал постоянной составляющей следует учитывать, что суммарное значение амплитуды и постоянной составляющей выходного сигнала не должно превышать значения 5 В при работе на любую из согласованных нагрузок (50 или 600 Ом).

9.2.5. Порядок работы генератора в ждущем режиме

а) Запуск генератора широким запускающим импульсом. Установите переключатель режима работы в положение

..П”   , переключатель смещения постоянной состав-Я

ляющей в положение «О», ручку установки уровня — в сред-» нее положение.                                       Я

Установите требуемую частоту выходного сигнала (соот-Я ветствующими органами управления), переключатель «ФА-Ш ЗА» в положение «0°». Остальные органы управления могут ■ быть в любом положении.                               ■

Подайте на входное гнездо «ВНЕШНИЙ ЗАПУСК» им-Я пульс, длительность которого была бы приблизительно на по-ж рядок больше длительности периода колебаний, установлен-■ ных в генераторе и амплитуда — не менее-4 В. Используйте ■ для этого генератор Г5-56 или аналогичный. Подключится гнездо «ОСНОВ. О » ко входу осиллографа.       I

Убедитесь в появлении на экране осциллографа серии Я «пачки» колебаний. Изменяя длительность запускающего им-ж пульса, установите необходимое количество колебаний в «пач-ж ке».                                                       ж

Подайте на входное гнездо «ВНЕШНИЙ ЗАПУСК» им- ж| пульс, длительность которого была бы приблизительно на по- Я рядок меньше длительности периода колебаний, установлен- ж ных в генераторе, а период — на порядок больше длительно-ж сти периода колебаний генератора. Указанные импульсы мож- ж но получить также при помощи генератора Г5-56.            ■

Убедитесь в том, что на выходе генератора появляется од- I но колебание выбранной формы с частотой следования, уста- Я новленной на генераторе Г5-56.

б) Запуск генератора последовательностью коротких им- Я пульсов.

Установите переключатель режима работы в положение I .,л_л   , оставив остальные органы управления в по- I

ложении, указанном в п. 9.2.5а.

Подайте на входное гнездо «ВНЕШНИР1 ЗАПУСК» после- I довательность импульсов с выхода генератора Г5-56. При I этом на выходе генератора Г5-56 установите длительность им- I пульсов примерно на порядок меньше периода колебаний, ус- I тановленных в испытуемом генераторе Г6-28, а период следо- .1 вания импульсов генератора Г5-56 примерно в 5 раз больше *1 периода колебаний генератора Гб-28.                       1

40                                                            I

Убедитесь в появлении на экране осциллографа серии «пачки» колебаний. Изменяя период колебаний запускающих импульсов (с выхода генератора Г5-56), установите необходимое количество колебаний, в «пачке».

в) Ручной запуск.

Оставив органы управления в положении, указанном в п. 9.2.56, отключите от входного гнезда «ВНЕШНИЙ ЗАПУСК» управляющие импульсы.

Нажмите кнопку ручного запуска ' J .На экране осциллографа должны появиться непрерывные колебания, форма и частота которых устанавливается соответствующими органами управления генератора.

Нажмите кнопку ручного запуска вторично.

Убедитесь в том, что колебания прекратились.

Переведите переключатель режима работы в положение

■ГТ-

Нажмите кнопку ручного запуска. При этом на экране осциллографа должно появиться одиночное колебание, длительность периода и форма которого определяется соответствующими органами управления генератора,

г) Плавная установка фазьь начала/конца колебаний в серии.

Плавное изменение фазы колебаний в серии используется г случае синусоидального выходного сигнала.

Органы управления генератора установите в положения, указанные в п. 9.2.5а или 9.2.56 в зависимости от характера (длительности) запускающих импульсов.

Переключатель «ФАЗА» переведите в положение, соответствующее плавному изменению фазы. Переключатель формы выходных сигналов установите в положение „

Получив на экране осциллографа «пачку» колебаний или одиночное колебание, плавно изменяйте положение ручки «ФАЗА» от крайнего левого до крайнего правого положения. При этом уровень начала и конца колебательного процесса толжен плавно изменяться в пределах несколько меньших размаха генерируемого сигнала (±4,83 В).

Примечание. Размах выходного синусоидального сигнала при 310М устанавливается равным ±5 В.

11. ПОВЕРКА ГЕНЕРАТОРА

Настоящий раздел устанавливает методы и средства поверки генераторов Г6-28, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

Поверка параметров генераторов производится не реже одного раза в год.

п.1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

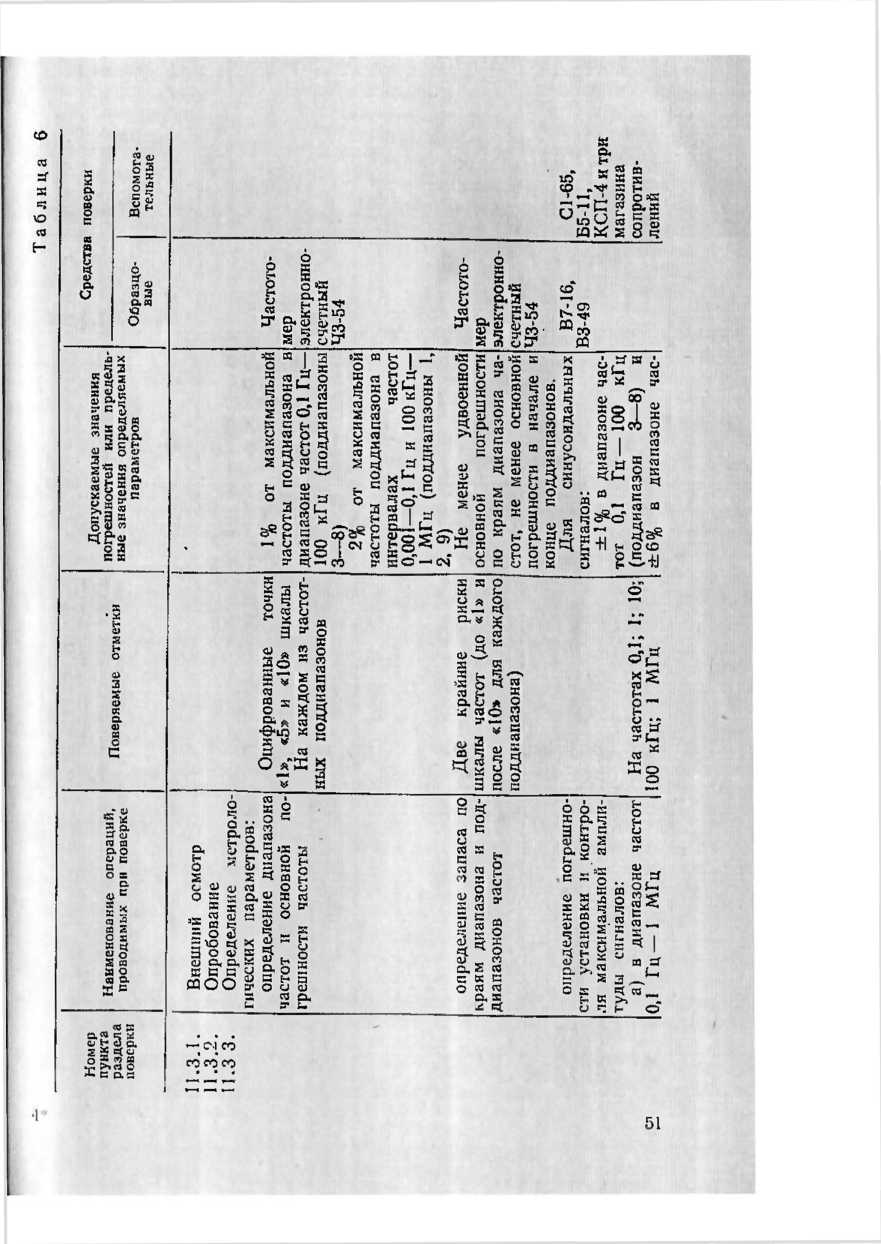

При проведении поверки должны проводиться операции, указанные в табл. 6, и применяться средства поверки, указанные в табл. 7.

П.2. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293±5 К (20±5°С); относительная влажность воздуха 65±15%;

атмосферное давление 100±4 кПа (750±30 мм рт. ст.); напряжение сети 220±4,4 В, частотой 50±р,5 Гц и содержанием гармоник до 5%.

Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

■проверьте комплектность генератора;

разместите поверяемый генератор на рабочем месте, обеспечив удобство работы;

соедините проводом клемму

нератора с земляными клеммами образцовых приборов и шиной заземления (если таковая имеется);

включите поверяемый генератор и образцовые приборы в сеть переменного тока напряжением 220 В, 50 Гц;

включите генераторы и дайте им погреться в течение 30 мин.

Продолжение табл. 6

Номер пункта раздела поверки	Наимековйлне операцпй, проводимых при поверке	Поверяемые отметки	Допускаемые значения погрешностей или предельные значения определяемых параметров	Средства поверки
				Образцовые	Вспомогательные
	определение возмож-	На частотах генерато-			С1-65,
	ности    формирования «пачки» колебаний в ждущем режиме при запуске широким импульсом	ра 1 кГц, 1 МГц			Г5-56
	определение возмож-	На частотах генерато-			С1-65,
	ности     формирования «пачки»   колебаний в ждущем режиме при запуске парой коротких импульсов	ра 1 кГц, I МГц			Г5-56
	О пр еделени е возможности пуска и остановки генератора от кнопки ручного запуска	На частоте генератора I кГц			С1-65
	определение пределов регулировки фазы колебаний в ждущем режиме	На частотах генератора 1, 100 кГц	±75®		С1-65
	определение погрешности установки фазы колебаний О'* в ждущем режиме	На частоте 1 кГц	±2®	•	С1-65

Наименование средства поверки	Основные технические характеристики средства поверки		Рекомендуемое средство поверки (тип)	Примечание
	Пределы измерения	1 Погрешность
Частотомер электронно-счетный универсальный	Временные интервалы 10-7—10® С Режимы    измерения частоты     0,1   Гц — 120 МГц	1	43-54
		О/^±(5-10-«+ .      X /изм ‘СЧ Х100) где /нам — измеренная частота; 4ч—время счета
Осциллограф	Полоса пропускания 0—35 МГц, минимальный коэффйциеянт отклонения 5 мВ/дел, . Развертка 0,01 мкс/дел — 50 мс/дел	бн==5% 6^=5%	С1-65
Самопишущий потенциометр	10 мВ-^—10 мВ	±1%	КСП-4
Магазин сопротивлений постоянного, переменного тока (3 шт.)	15—10000 Ом	±(0,05+0,1 —)%, где ш — число включенных декад; — значение включен-ченного сопротивления, Ом	Р-517М
Вольтметр	10 mV — 10 V	6м »± (0,1+0.01 -^)	В7-16
Измеритель нелинейных искажений	20 Гц — 200 кГц, используемые параметры по Кг на всю шкалу 0,3—100%	±0.1/(г+0,1 % (20—200 Гц; 20—200 кГц» ±0.1 Кг+0.5% (200 Гц — 20 кГц)	С6-7

11.3. ПРОВЕДЕНИЕ ПОВЕРКИ

11.3.1. Внешний осмотр

При проведении внешнего осмотра должны быть проверены все требования раздела 6 «ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ» ТО.

Генераторы, имеющие дефекты, бракуются и направляются в ремонт.

11,3.2. Опробование

Опробование работы генератора производится по п. 9.1 раздела «ПОРЯДОК РАБОТЫ» ТО для оценки его исправности.

При обнаружении неисправности генератор Г6-28 подлежит забракованию и направлению в ремонт.

11.3.3. Определение метрологических параметров

а) Диапазон частот и основная погрешность частоты определяются с помощью частотом:ера 43-54.

Диапазон частот определяется после измерения основной погрешности частоты в точках 0,001 Гц и 1 МГц.

Основная погрешность частоты определяется по синусоидальному сигналу. При этом амплитуда сигнала на 50-омном выходе генератора устанавливается равной максимальной, а ослабление входного аттенюатора 43-54 в положении «1:10». -На вход 43-54 подключается кабель генератора с нагрузкой 50 Ом.

Измерения производятся в 3-х точках шкалы каждого из частотных (поддиапазонов: «1», «5» и «10».

Основная погрешность 6f вычисляется по формуле:

100%,

'’'max

' где частота, установленная по шкале генератора;

— частота, отсчитанная по частотомеру;

^^тах — максимальная частота поддиапазона генератора (в точке «10»),

При измерении периодов колебаний основная погрешность частоты определяется из выражения:

5 = -ZkziZl.

' Тч. Тг

в) Определение погрешности установки и контроля максимальной амплитуды сигнала в диапазоне частот 0,1 Гц — 1 МГц производится следующим образом.

До начала описываемой ниже поверки контролируется величина затухания синусоидального сигнала на частоте 1 кГц в фильтре нижних частот. Для этого с выхода генератора ГЗ-102 сигнал напряжением 3 В эфф, частотой I кГц подается через согласованную нагрузку 600 Ом на вход ФНЧ, вход-

целью к гнезду «

50-омный коаксиальный кабель с нагрузкой 50 Ом на конце (при этом три входных гнезда измерителя амплитуды сигналов остаются свободными). Указанная нагрузка с другой стороны через ФНЧ соединяется со входом С1-65. Значение постоянной составляющей не должно превышать ±18 мВ.

Установка и контроль максимальной амплитуды с помощью встроенного измерителя амплитуды в сочетании с широкополосным осциллографом, прецизионным вольтметром и источником постоянного тока производится по рис. 2.

Гемератср Гб’^б

р-----

l/errtQ4HUf(

BS-//

Bl'/S

i        I III             .11-^

Рис. 2. Схема установки и контроля максимальной амплитуды сигналов в диапазоне частот 0,1 Гц — 1 МГц

Сигнал с основного выхода генератора с помощью коаксиального кабеля подается на входное гнездо измерителя (для генератора — это нагрузка 50 Ом). К клеммам измерителя подается компенсирующее напряжение постоянного тока, примерно равное 5 В, от источника Б5-11, контролируемое цифровым вольтметром В7-16. С выхода « ля сигнал (точнее верхушка исследуемого сигнала) с по-

61

МОЩЬЮ коаксиального кабеля, нагруженного на конце сопро- Я тивлением 50 Ом (кабель и нагрузка имеются в ЗИПе), по- Я дается на «У» — вход осциллографа С1-65. На компенсаци- Я онную схему поступают два разнополярных сигнала: иссле- Я дуемый сигнал (полуволна) и компенсирующее напряжение Я от Б5-И (обратного знака). Смена полярности измеряемого Я напряжения осуществляется тумблером на панели прибора, Я с помощью которого заземляют плюс или минус источника Я Б5-11,                                                    Я

Примечание. При установке тумблера «КОНТР, УРОВ» в поло- Я жение <—» центральный проводник входного коаксиального гнезда В7-16 Я подключается к гнезду «-)-» источника Б5-11, а экранный проводник— ■ к гнезду «—» Б5-11.                                                   Л

При переключении тумблера в положение «+» указарпые проводники Я необходимо поменять местами.

Для того, чтобы произвести установку уровня сигнала Я 5 В, необходимо:

установить чувствительность «У»-канала С1-65, равной Я 0,02 В/дел;

проверить нуль на экране С1-65, установив линию нуля Я посередине экрана (в среднем положении рычажка);

выставить в Б5-11 с помощью В7-16 компенсирующее на- 1 пряжение, точно равное 5,00 В;

регулировать уровень выходного сигнала генератора до Я тех пор, пока верхушка сигнала не совместится со средней Я линией экрана (линией нуля).

Проверку нуля осциллографа нужно вести перед каждым | измерением.

Контроль уровня выходного сигнала производится анало- I гично, но вначале требуется установить уровень на выходе ге- У нератора, а затем, изменяя напряжение на выходе Бб-И, до- 1 биться компенсации (т. е, совпадения верхушки сигнала с ли- j нией нуля осциллографа),         ’                            ,

Измерив амплитуду положительной, а затем отрицатель- ' ной полуволн, необходимо определить истинное значение ам- / плитуды сигнала по формуле:

/} __

>

где U+ и V- — соответственно амплитуды положительной и отрицательной полуволн сигнала.

Далее производится непосредственная поверка погрешностей установки и контроля максимальной амплитуды.

Измерение погрешностей производится при положении переключателя «—» (на осциллографе, что соответствует положительной полуволне выходного сигнала генератора). При этом «пички» на вершинах не учитываются. При помощи ФНЧ и В7-16 поддерживать величину постоянной составляющей на выходе генератора в пределах О—10 мВ.

Для этой цели собирается структурная схема по рис. 3.

Сначала на частоте 1 кГц с помощью ВЗ-49 устанавливается на выходе испытуемого генератора синусоидальное напряжение амплитудой 5 В или несколько более (по ВЗ-49 В).

После этого в Б5-11 напряжение изменяется до наступления компенсации и измеряется вольтметром В7-16. Погрешность установки и контроля амплитуды определяется по формуле:

5 ризм“-^/обр| ”изм—I £Уобр 1 *

где — напряжение постоянного тока в вольтах, указываемое В7-16;

(Vofip — напряжение в вольтах эфф, указываемое образцовым вольтметром ВЗ-49.

Затем аналогично определяется погрешность установки и контроля максимального значения выходного напряжения синусоидального сигнала на частотах 100 Гц, 10 и 100 кГц, I МГц (концы частотных поддиапазонов 5, 7, 8 и 9).

После этого определяется погрешность по прямоугольному и треугольному сигналам. С этой целью на частоте 100 Гц устанавливается прямоугольное или треугольное напряжение, эффективное значение которого по ВЗ-49 должно составлять (2,8—3) В.

После этого производят компенсацию и фиксируют показание В7-16. Далее, изменяя дискретно частоту до значений 1, 10, 100 кГц и поддерживая уровень напряжения по ВЗ-49, в пределах ±3 делений (шкала точно) равным установленному на частоте 100 Гц, отмечают каждый В7-16 при компенсации.

ги ‘ \ ’)

> прибора ВЗ-49 (который играет здесь роль индикатора уровня), а относи-пелыю значения напряжения по В7-16 на частоте 100 Гц).

63

Примечание. На этой частоте сигналы всех трех форм воспроизводятся без искажений амплитуды.

Погрешность установки и контроля амплитуды напряжения для сигналов прямоугольной и треугольной форм определяются по формуле:

где Ut — напряжение компенсации по В7-16 (В) при /=# 100 Гц;

t/o-~ напряжение компенсации по В7-16 при f= 100 Гц.

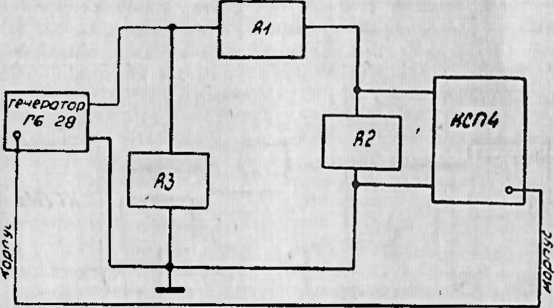

г) Установка и контроль максимальной амплитуды сигнала в диапазоне частот 0,001—0,1 Гц производится при помощи самопишущего потенциометра КСП-4 и трех магазинов соп{^отивлений Р-517М. Для этого собирается измерительная схема, показанная на рис. 4,

При измерении напряжений необходимо на шкале КСП-4 работать в точке 9 мВ, что обеспечивает возможность отсчета напряжений при любом знаке погрешности.

Пр имечание. Самопишущий потенциометр КСП-4 имеет шкалу со средним нулем (10 мВ — 0— 10 мВ),

' Для установки в Гб-28 амплитуды 5,00 В необходимо установить значения: /?7=9982 Oui, /?2=18 Ом,

Величина R3 устанавливается в зависимости от нагрузки 5“ 1380                                                                       65

генератора Если Rh — 600 Ом, то R5 = 638,8 Ом. Если R„=50 Ом, то R5=50,25 Ом. При необходимости установки значений (/лых<5 В, необходимо также добиваться по шкале КСП-4 показания 9 мВ, подбирая соотношение RJ и R2, но сумма R/ + R2 должна оставаться равной

Величина амплитуды выходного сигнала

Кд

где Utl — напряжение по шкале КСП-4 (9 мВ)

D2

Кд = —----коэффициент ДСЛеНИЯ Ur

Точность измерений амплитуды сигналов по этой методике составляет 1 %.

Следовательно, если для установки требуемой амплитуды необходимо выставить расчетное соотношение R/ и R2 и добиваться с помощью регулятора Г6-28 значения (/п = 9 мВ (по шкале КСП-4), то для контроля амплитуды — наоборот. Установленная амплитуда измеряется путем расчета (подбора) соотношения R1 и R2 до получения f7n=9 мВ.

Перед проведением измерений необходимо провести калибровку измерительной схемы рис. 4 по схеме, приведенной рис. 5, пользуясь источником напряжения постоянного то-Б5-11 и вольтметром В7-16.

Калибровка производится в одной точке 5,00 В, Указанное напряжение контролируется с точностью поряд-0,1%. При этом изменением R2 необходимо добиться, что-размах по шкале КСП-4 составлял 18 мВ (±9 мВ).

В качестве контрольной производится установка амплитуды выходного синусоидального сигнала 5,00 В на частоте 0,01 Гц.

д) Определение максимальной амплитуды выходных сигналов производится следующим образом. На частоте I кГц производится поочередная установка максимальной амплитуды сигналов синусоидальной, прямоугольной и треугольной формы, для чего используется измерительная схема на рис. 2.

Нагрузка генератора равна 50 Ом. Максимальная амплитуда пилообразного сигнала контролируется путем подачи этого сигнала через согласованный 50-омный кабель (с нагрузкой 50 Ом на конце) на «Y» —вход осциллографа С1-65.

Проверка максимальной амплитуды сигналов всех форм па нагрузке 600 Ом осуществляется путем поочередной подачи сигналов через тот же кабель (с нагрузкой 600 Ом на конце) на «У» — вход С1-65.

При измерениях (/шах непосредственно на С1-65 необходимо выбирать чувствительность, обеспечивающую максимальный размер изображения.

Проверка величины плавного ослабления выходных сигналов производится так же на частоте 1 кГц следующим образом. Па выходе генератора ’ устанавливается максимальная амплитуда. Аттенюатор в С1-65 устанавливается в положение, обеспечивающее просмотр изобрай«ения в размере экрана. С помощью этого аттенюатора увеличивается чувствительность по «У» — входу осциллографа в 10 раз. Регулятор плавного ослабления сигнала в генераторе устанавливается в положение, при котором изображение снова находится а размере экрана С1-65.

е) - Определение погрешности ослабления аттенюатора проводится следующим образом.

Собирается схема измерений, как показано на рис. 6.

Яе<и..

Рис. 6. Схема поверки погрешностей аттенюатора

Измерительная схема на рис. 6 содержит безреактивное согласующее сопротивление .^согл образцовый аттенюатор Д1-13, вольтметр переменного тока ВЗ-40, применяемый как* 5*                                                                        67

преобразователь переменного напряжения в постоянное, и: цифровой вольтметр постоянного тока В7-18 в качестве ииди-i катора.                                                          (

При работе генератора на /?н=50 Ом /?согл=-^н — t — 5Q—37,5=12,5 Ом (/?вх — входное сопротивление Д1-13).| Вначале при 50 Ом на ДМЗ устанавливается ослабле-1 ние 60 дБ, после чего аттенюатором генератора Г6-28 уста-| навливается ослабление 0 дБ. Уровень сигнала на выходе! Г6-28 выставляется таким образом, чтобы показание вольт*| метра ВЗ-40 было несколько менее конца шкалы 1 мВ I (в последней трети). Этот уровень на выходе Г6-28 состав-! ляет примерно 1,2 В эфф. При вводе каждого из ослаблений! (20, 40, 60 дБ) в генераторе одновременно на такую же вс- j личину снижается ослабление в Д1-13 и снимается каждый/ раз показание на индикаторе В7-18.                          '

Погрешность ослабления аттенюатора рассчитывается по i формуле:

J,      1^/обр —

где t/обр — показание индикатора В7-18 при вводе ослабления в образцовом аттенюаторе 60 дБ и в испытуемом генераторе 0 дБ;

f/p — напряжение индикатора В7-18 при одновременном вводе ослабления в генераторе и выводе в образцовом аттенюаторе.

При этом сум'ма ослаблений в генераторе и образцовом вольтметре должна быть всегда р?авна 60 дБ.

Определение погрешностей аттенюатора при /?и=600 Ом производится по той же методике, но /?согл~5б2,5 Ом, шкала ВЗ-40 — 0,1 мВ, а уровень сигнала на выходе генератора порядка 1,2 В (эфф). Измерение погрешностей ослабления аттенюатора на частоте 1 МГц при нагрузке 50 Ом производится так же, как и на частоте 1 кГц.

ж) Определение неравномерности амплитуды выходного синусоидального сигнала производится следующим образом,

В испытуемом генераторе устанавливается частота 1 кГц и выходной сигнал амплитудой 4 В {или 2,85 эфф) на нагруз- } ке 50 Ом. Эта величина измеряется при помощи вольтметра J Ф584. Затем измеряются амплитуды сигнала на частотах I 100 Гц, 10, 100 кГц. Далее, пользуясь КСП-4 и Р-517М, из- 5 меряют амплитуду сигнала на частоте 0,01 Гц.               1

* При этом для установки в испытуемом генераторе (на- J грузка 50 Ом) амплитуда выходного сигнала 4 В необходимо установить сопротивление магазинов Р-517М: /?/=9977 Ом и /?2=22,5 Ом (величина R3 остается равной 50,25 Ом).

Неравномерность рассчитывается по формуле:

8н = Г'’,-7^"|-100%.

1    ^0 I

где Um—амплитуда сигнала по частотному диапазону; Uo — амплитуда сигнала на частоте 1 кГц (4,00 В).

■з) Определение коэффициента гармоник синусоидального сигнала производится следующим образом.

В диапазоне частот 20 Гц — 200 кГц производятся измерения коэффициента нелинейных искажений Kim с помощью I С6-7 при максимальной амплитуде выходного сигнала (нагрузка 50 Ом) на частотах 25, 100 Гц, 1, 10, 100 кГц.

I Коэффициент гармоник рассчитывается по формуле:

Кг= —==,           (11-14)

/1-№„

где Кг — коэффициент гармоник;

Кни — коэффициент нелинейных искажений.

Примечание. Практически Кии = Кг с большой точностью, если Кия не превышает 1—3%. Поэтому измеряемые значения Кии совпадают с искомыми величинами Кг-

В диапазоне частот 200 кГц— 1 МГц измерения проводятся на частоте 1 МГц при амплитуде сигнала 1 В по прибору В6-10. Кг рассчитывается по формуле:

+     •^^РЫХл

^РЫХ^                ’

где ^/вых^. ■. f^BbiXg -” напряЯ^ения гармоник (1—5) выходного синусоидального сигнала по В6-10.

и) Определение возможности установки постоянной составляющей выходного синусоидального сигнала в заданных пределах производится по схеме измерений, приведенной на рис. 7.

Выходной синусоидальный сигнал генератора Г6-28 максимальной амплитуды, частотой 1 кГц, поступает через согласованный 50’Омный кабель й нагрузку 50 Ом (^н) на фильтр нижних частот, подавление частоты 1 кГц в котором составляет не менее 60 дБ. Выходной сигнал ФНЧ (постоянная составляющая) подается на С1-65, где производятся ее измере-

НИЯ. Путем изменения положения оси корректирующего потенциометра проверяется возможноёть установки постоянной составляющей синусоидального сигнала (обе полярности) и ее величины.

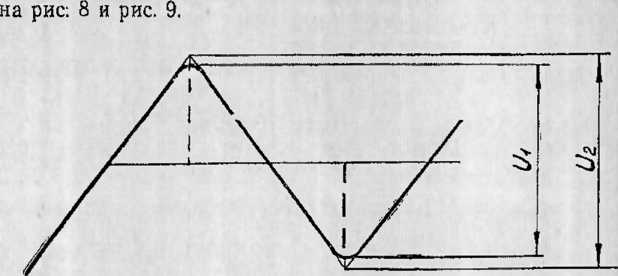

к) Определение коэффициента нелинейности треугольного

и пилообразного напряжений производится следующим образом.

Треугольное и пилообразное напряжение амплитудой 5 В с частотой 0,01 Гц поочередно записывается на диаграм.мной бумаге КСП-4 (схема включения приборов на рис. 4). При этом скорость протяжки диаграммной бумаги устанавливается равной 54000 мм/ч (15 мм/с).

Коэффициент нелинейности Ка муле:

(11.16)?

1

из напряжений показаны|

л) Определение длительности фронта и среза прямоугольного сигнала, а такн<е длительности обратного хода пилообразного сигнала, производится на частоте I МГц при максимальной амплитуде сигнала (7?н=50 Ом) с помощью осциллографа С1-65.

м) Определение выбросов на вершинах прямоугольного сигнала производится при максимальной амплитуде сигнала (/?н = 50 Ом) на частоте I МГц при помощи осциллографа С1-65.

Выбросы определяются по формуле:

—    • 10096,

где Д[7 — наибольшее отклонение от плоской части, отсчитанное по экрану С1-65 при положении аттенюатора осциллографа 0,5 В/клетку. Смысл Д(7 и V пояснен на рис. 10.

н) Определение коэффициента заполнения прямоугольного сигнала производится при помощи частотомера 43-54,

Коэффициент заполнения определяется по формуле:

(11.18)

где т — длительность полуволны, измеренная по частотомеру, Т — длительность периода, измеренная по частотомеру. Измерения производятся на частотах I Гц, 1 кГц.

0) Определение возможности формирования «пачки» колебаний в ждущем режиме при запуске широким импульсом производится при помощи генератора импульсов Г5-56 и осциллографа С1-65.

На выходе испытуемого генератора устанавливается сиг^И нал синусоидальной формы максимальной амплитуды па на^И грузке 50 Ом с частотой 1 кГц. Затем генератор переводится*' .L-в ждущий режим при запуске от широкого импульса.

вход внешнего запуска от генератора Г5-56 подается импульс положительной полярности амплитудой 4—10 В длительностью 3—4 мс и периодом следования 10 мс. На выходе генератора, подключаемого к «У»-входу осциллографа С1-65, должна появиться «пачка» колебаний, длительность которой определяется из выражения: где Гс.к —длительность серии колебаний;

Та — период одного колебания в «пачке»; п — целое число колебаний в «пачке».

Затем на выходе испытуемого генератора устанавливается ' частота 1 МГц, на вход внешнего запуска с выхода Г5-56 подается импульс длительности 3 —4 мкс с периодом следования 10 мкс, после чего измерения повторяются.

Примечание, При данных измерениях, а также при проверке по пп. «п», «р» переключатель фазы устанааливается В' положение «0°».

п) Определение возможности формирования «пачки» колебаний в ждущем режиме при запуске короткими импульса- , ми производится при помощи генератора импульсов Г5-56 и осциллографа С1-65,

На выходе испытуемого генератора устанавливается сигнал синусоидальной формы максимальной амплитуды на нагрузке 50 Ом с частотой 1 кГц. Генератор переводится в ждущий режим при запуске от коротких импульсов. На вход внешнего запуска от генератора Г5-56 подается последовательность импульсов длительностью 0,1 мс и периодом следования 10 мс. На выходе испытуемого генератора должна появиться «пачка» колебаний, причем время действия «пачки», определяемое по формуле, указанной в п. «О», примерно должно быть равно периоду следования запускающих импульсов.

р) Определение возможности пуска и остановки генератора при работе от кнопки ручного запуска производится следующим образом.

Генератор устанавливается в ждущий режим при запуске от коротких импульсов. Сигнал со входа внешнего запуска снимается. Выход генератора подключается к «¥»-входу осциллографа С1-65. Далее нажимается кнопка ручного запуска генератора. На экране осциллографа должны наблюдаться устойчивые колебания установленной частоты. Затем нажимается кнопка ручного запуска второй раз. Колебания должны после второго нажатия кнопки прекратиться. Проверка производится на любой частоте.

с) Определение пределов регулировки фазы колебаний в ждущем режиме производится при помощи осциллографа С 1'65 и генератора Г5-56 следующим образом.

На выходе генератора в режиме непрерывного генерирования устанавливается сигнал синусоидальной формы частоты 1 кГц, амплитудой Uo~ (4—5) В (при помощи встроенного измерителя амплитуды по методике, описанной в п. «в» настоящего раздела).

Затем генератор переводится в ждущий режим при любом I виде запуска (от широкого или от последовательности коротких импульсов пп. «о», «п») и на вход внешнего запуска подается запускающий импульс, как это описано в пп. «о», «п». Переключатель «ФАЗА» переводится в положение, обеспечивающее плавное изменение начальной (конечной) фазы колебаний.

Вращая ручку «ФАЗА» против часовой стрелки, изменять начальную фазу колебаний до вершины синусоидального сигнала (т. е. до —90°). Если, не доходя до —90°, генератор переходит в режим непрерывной генерации, вращением ручки в небольших пределах в противоположную сторону добиться

устойчивых колебаний в «пачке» и измерить амплитуду (tZj) ; начала колебаний по известной методике (см. п. «в» настоящего раздела). Затем, вращая ручку «ФАЗА» по часовой стрелке, произвести аналогичную операцию.

Пределы изменения фазы определяются по формуле:

Фтх = агс81п^,

где Uq — установленное значение амплиту^1,ы выходного синусоидального сигнала — (4—5);

— измеренное значение напряжения, соответствующее начальной фазе колебаний.

Аналогичные измерения производятся на частоте 100 кГц.

т) Определение погрешности установки фазы «0°» осуществляется следующим образом.

Переключатель «ФАЗА» устанавливается в положение «0°». На генераторе устанавливается частота 1 кГц. На вход внешнего запуска от генератора Г5-56 подается импульс длительностью 3—4 мс с периодом следования 10 мс.

На экране осциллографа С1-65 наблюдается «пачка» колебаний. Чувствительность осциллографа устанавливается равной 0,2 В/дел. Измеряется отклонение нулевой линии развертки между «пачками» колебаний от истинного нуля на осциллографе.

Погрешность установки фазы «0“» определяется по формуле:

А(ро = аге sin

Un

где и» — установленное значение амплитуды выходного синусоидального сигнала (4—5) В, измеренное так же, как в п. «с»;

(/х — измеренное с помощью осциллографа С1-65 значение уровня, соответствующее фазе «0°».

• 11.3.4. Оформление результатов поверки

Результаты поверки генераторов, удовлетворяющих требованиям настоящего раздела, вносятся в формуляр в виде отметки о поверке, заверенной подписью поверителя и оттиском поверительного клейма.

Генераторы, не удовлетворяющие требованиям настоящего раздела, в обращение не допускаются и на них выдается

непригодности к применению с записью в нем которым приборы не соответствуют техниче-

12. ПРАВИЛА ХРАНЕНИЯ

Генераторы допускают хранение в отапливаемых и неотапливаемых хранилищах.

Генераторы предназначены для кратковременного (гарантийного) хранения до 12 месяцев.

Генераторы допускают длительное хранение.

Срок хранения генераторов в отапливаемом хранилище 10 лет.

Срок хранения генераторов в неотапливаемом хранилище 5 лет.

Генераторы должны храниться в следующих условиях:

а) для' отапливаемого хранилища:

температура воздуха от +5 до +40° С; относительная влажность воздуха до 80% при / = 25° С.

б) для неотапливаемого хранилища: температура воздуха от —50 до +50° С; относительная влажность воздуха до 95% при /-=30° С.

Генераторы, предназначенные для длительного хранения, подлежат переконсервации через каждые 4 года хранения.

Переконсервация заключается в замене мешочка с сели-кагелем и повторной упаковке генератора в соответствии с разделом 13 «ТРАНСПОРТИРОВАНИЕ*.

Г“"" ■"

13,1. ТАРА, УПАКОВКА И МАРКИРОВАНИЕ УПАКОВКИ

Упаковку генератора производить в следующей последовательности:

Генератор Гб-28 и эксплуатационную документацию поместите в укладочный ящик, закрыть укладочный ящик на замки и опломбировать.

Укладочный ящик поместить в упаковочный ящик. Пространство между стенками, дном и -крышкой упаковочного ящика и наружными поверхностями укладочного ящика заполнить упаковочным амортизирующим материалом.

На упаковочном ящике наносятся основные, дополнительные и предупредительные знаки, согласно приложению 17.

75
