УТВЕРЖДАЮ

И.С. Филимонов «13» мая 2019 г.

по инновациям ГУП «ВНИИОФИ»

Государственная система обеспечения единства измерений

Фурье - спектрометры инфракрасные модели Nicolet iS20 МЕТОДИКА ПОВЕРКИ МП 035.Д4-19

Главный метролог

Г «ВНИИОФИ» С.Н. Негода «13» мая 2019 г.

Москва

2019 г.

1 Введение

Настоящая методика поверки распространяется на Фурье - спектрометры инфракрасные модели Nicolet iS20 (далее - спектрометры), предназначенные для измерений оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне, и устанавливает порядок, методы и средства проведения первичной и периодической поверок.

Интервал между поверками 1 год.

2 Операции поверки
  • 2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции при проведении первичной и периодической поверок

№ п/п

Наименование операций

Номер пункта НД по поверке

Обязательность выполнения операции

При вводе в эксплуатацию и после ремонта

При

эксплуатации

1

Внешний осмотр

8.1

Да

Да

2

Опробование

8.2

Да

Да

л

3

Проверка идентификации программного обеспечения

8.3

Да

Да

4

Определение метрологических характеристик

8.4

5

Определение спектрального диапазона измерений по школе волновых чисел

8.4.1

Да *

Да

6

Расчет абсолютной погрешности измерений по шкале волновых чисел

8.4.2

Да

Да

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

  • 2.3 Поверку средства измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки
  • 3.1 При проведении первичной и периодической поверок должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование и тип основного или вспомогательного средства поверки; обозначение НД, регламентирующего метрологические и основные технические характеристики средства поверки

Основные технические и (или) метрологические характеристики

8.4.1

Мера волнового числа МВЧ-001 (регистрационный      номер      в

Федеральном информационном фонде 67321-17)

Спектральный диапазон по шкале волновых чисел: от 3100 до 537 см'1;

Номинальные          значения

воспроизведения волновых чисел, соответствующих минимальным ординатам линий пропускания и их допускаемые отклонения, см1: (3082 ± 10); (3060 ± 10); (2849 ± 10); (1943 ± 10); (1802 ± 10); (1601 ± 10); (1154 ± 10); (1028 ± 10); (841 ± 10); (540 ± 10);

Пределы допускаемой абсолютной погрешности    воспроизведения

волновых чисел, соответствующих минимальным ординатам линий пропускания ± 0,5 см'1.

3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых спектрометров с требуемой точностью.

4 Требования к квалификации поверителей

К проведению поверки допускают лиц, изучивших настоящую методику поверки и Руководство по эксплуатации спектрометров, имеющих квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н и прошедшие полный инструктаж по технике безопасности, прошедших обучение на право проведения поверки по требуемому виду измерений.

5 Требования безопасности
  • 5.1   Спектрометры должны устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией. При проведении поверки следует соблюдать требования. установленные ГОСТ Р 12.1.031-2010, ГОСТ 12.1.040-83. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

  • 5.2 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи приборов.

  • 5.3  При выполнении поверки должны соблюдаться требования по ГОСТ 12.1.019-2017, а также требования руководства по эксплуатации спектрометров.

  • 5.4  Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 Условия поверки
  • 6.1 При проведении поверки следует соблюдать следующие условия:

  • - температура окружающего воздуха, °C                  от + 18 до + 25;

  • - относительная влажность воздуха, %, не более                 70;

  • - атмосферное давление, кПа                              от 94 до 106.

  • 6.2 Спектрометры не должны подвергаться прямому воздействию солнечных лучей. Не устанавливайте их около окна.

  • 6.3 Рядом со спектрометрами не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п. Допускаемый перепад температуры в течение проведения поверки - не более 2 °C.

7 Подготовка к поверке
  • 7.1 Проверить наличие средств поверки спектрометров, указанных в таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

  • 7.2 Изучить руководство по эксплуатации спектрометров.

  • 7.3 Выдержать спектрометры в течение 40 минут в условиях указанных в п. 6.1 настоящей методики поверки.

  • 7.4 Подключить спектрометр к персональному компьютеру и сети электропитания, с использованием блока питания из комплекта спектрометра, в соответствии с руководством по эксплуатации и схемой на рисунке 1.

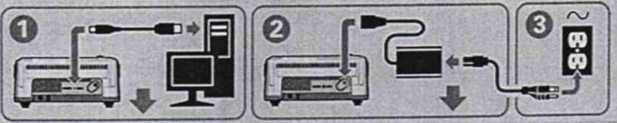

Рисунок 1 - Схема подключения спектрометра к сети электропитания

  • 8 Проведение поверки

8.1 Внешний осмотр
  • 8.1.1 Внешним осмотром спектрометра должно быть установлено:

  • - наличие маркировки, подтверждающей тип и заводской номер спектрометра;

соответствие комплектности спектрометра требованиям нормативно-технической документации (руководство по эксплуатации и описание типа);

  • - отсутствие на наружных поверхностях спектрометра повреждений, влияющих на его работоспособность;

  • 8.1.2 Спектрометры считаются прошедшими операцию поверки, если они соответствуют всем перечисленным выше требованиям.

  • 8.2 Опробование

8.2.1 Включение спектрометра
  • 8.2.1.1 Для включения спектрометра выключатель на блоке питания перевести из положения (0) в положение (I) (см. рисунок 2).

Рисунок 2 - Блок питания

  • 8.2.1.2 При включении спектрометр проходит процесс инициализации.

На основной крышке прибора расположена сенсорная панель, на которой находятся индикаторы состояния прибора и кнопки управления (см. рисунок 3).

Кнопка фона

Кнопка рабочего процесса Кнопка остановки

Кнопка ОК/Ввод

Кнопка образца

Индикатор влажности

Индикатор сканирования

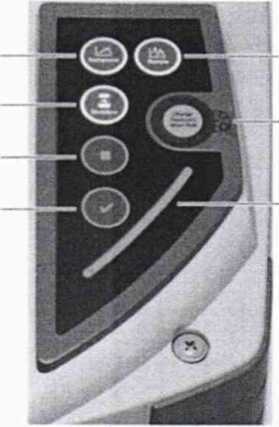

Рисунок 3 - Индикаторы и кнопки

Индикатор влажности отслеживает уровень влажности внутри спектрометра. Состояние отображается цветом индикатора: синий - спектрометр готов к работе; голубой -необходимо заменить влагопоглотитель в соответствии с руководством по эксплуатации; розовый - необходимо обратиться в сервисную службу.

  • 8.2.1.3 Активируют программное обеспечение «OMNIC» (далее - ПО) двойным нажатием по ярлыку «OMNIC» на рабочем столе ПК.

  • 8.2.1.4 Несанкционированный доступ к ПО возможно исключить посредством ограничения прав учетной записи пользователя. Имеются 4 уровня доступа: администратор, методист, аналитик, оператор. Пароли для разных уровней доступа устанавливает и имеет возможность изменять администратор.

  • 8.2.1.5 На экране ПК появляется основное рабочее окно (см. рисунок 4).

    ■ оммс -[0в«21 Ж1ИНИНВННМ1ИВННМВВНННВНИНННИННВНМ1ИИ1ИННВННВИВМВИМННННМВВ

    Я      Преем Иамсрсмме Вед           Аммт Отчет 0«х Слрмы                                                                                                       » Д1 Х|

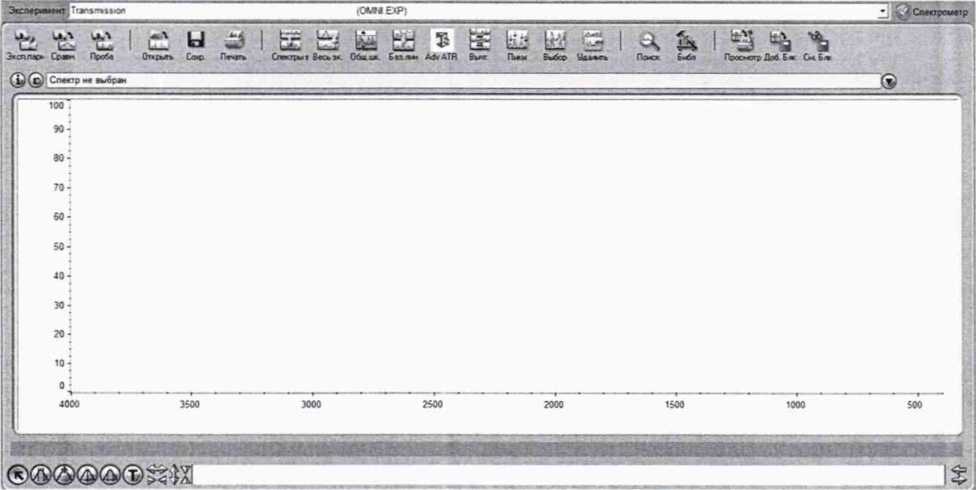

    Рисунок 4 - Рабочее окно ПО

  • 8.2.1.6 Если инициализация пройдена успешно, то в верхнем правом углу экрана

появляется обозначение

готовности спектрометра к работе.

  • 8.2.1.7 Спектрометры считаются прошедшими операцию поверки, если инициализация пройдена успешно.

8.2.2 Проведение теста
  • 8.2.2.1 В рабочем окне зайти в меню «Вид» - «Настроить состояние», в открывшемся окне «Состояние системы» (см. рисунок 5), открыть вкладку «Исправность системы», нажать кнопку «Настройка».

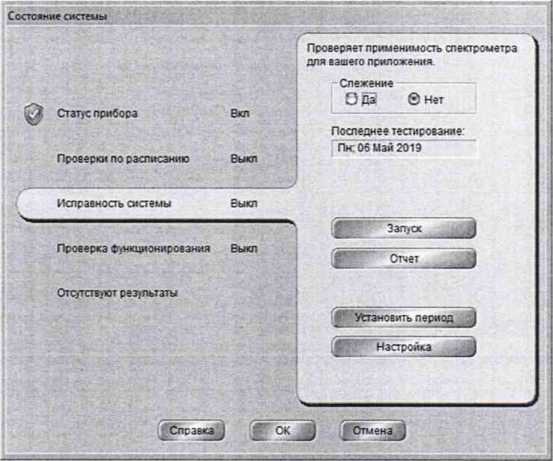

Рисунок 5 - Окно «Состояние системы»

В открывшемся диалоговом окне установить параметры в соответствии с рисунком

6, нажать кнопку «ОК». В окне «Состояние системы» нажать кнопку «Запуск».

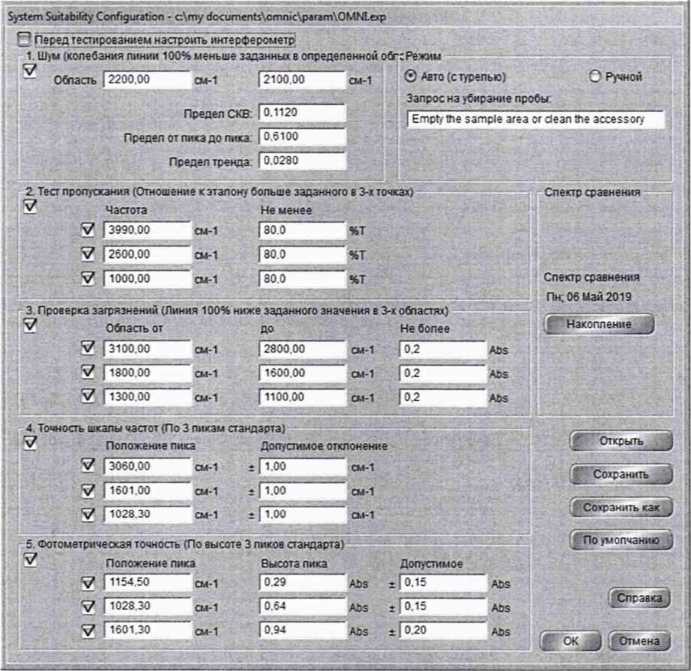

Рисунок 6 - Настройка проведения теста исправности системы

  • 8.2.2.2 Спектрометр автоматически проходит тест, по завершении которого на рабочем экране отображается протокол с результатами (см. рисунки 7). Результаты теста автоматически сохраняются в формате «pdf» на ПК в рабочей папке программы «OMNIC».

Если тест проведен успешно, то в графе «Результат» напротив каждого измеренного пункта будет указано «Прошел».

Исправность системы

Оператор: Пнтертек

Дата: Пн: 06 Май 2019; 10:19 (СМТ-04:00)

Спектрометр: Nicolet iS20 Серийный Лё: ВСТТ910249

Smart Accessory: Smart OMNI Transmission

Smart Accessory Serial Number: ALN18M335

Название эксперимента: Transmission

Файл эксперимента: c: my documents omnic param OMNLexp

|               Описание               | He оолее | He менее | Измерено | Результат |

Тест пропускания (%T)

Прот сиание на 3990.00 (ст-1)

120.0

S0.0

99.95

Прошел

Прот екание на 2600,00 (ст-1)

120,0

SO.O

99.97

Прошел

Пропускание на 1000.00 (ст-1)

120.0

S0.0

99.99

Прошел

Проверка на загрязнение

Загрязнение 3100.00 to 2800,00 (ст-1)

од

0.0

0.0

Прошел

Загрязнение ISOO.OOto 1600.00 (ст-1)

0.2

0.0

0.0

Прошел

Загрязнение 1300,00 to 1100,00 (ст-1)

ОД

0.0

0.0

Прошел

Шум

Наклон линии 100е» 2200,00 • 2100.00 (*»Т)

0.61

0.0

0.012

Прошел

СКВ пг.ы 2200,00 - 2100.00

0.112

0.0

0,002

Прошел

Предел треда шумов

0.028

•0,028

0.0

Прошел

Точность волновых чисел

Пик на 3060.00 (ст-1)

3061,0

3059,0

3059,72

Прошел

Пик на 1601.00 (ст-1)

1602.0

1600,0

1601,01

Прошел

Пик на 102S30 (ст-1)

1029,3

1027Д

102S.39

Прошел

Фотометрическая точность

Высота пика на 1154.50 (ст-1)

0.44

0,14

од

Прошел

Высота пика на 102830 (ст-1)

0.79

0,49

0,63

Прошел

Высота пика на 1601 ДО (ст-1)

1.14

0.74

0,92

Прошел

Выполнено

Должность;

Дата

Одобрено

Должность

Дата

Примечания;

Рисунок 7 - Протокол теста

  • 8.2.2.3 Спектрометры считаются прошедшими операцию поверки, если в протоколе прохождения диагностики все измеренные параметры отмечены - «Прошел».

8.2.3 Определение отношения сигнал-шум
  • 8.2.3.1 Для выполнения сканирования в рабочем окне нажать кнопку «Параметры эксперимента», в открывшимся окне во вкладках «Измерение», «Оптика», «Фурье» установить параметры в соответствии с рисунком 8. Нажать кнопку «ОК».

Спектрометр автоматически последовательно проводит сканирование фона и образца, и рассчитывает 100 % линию пропускания, как отношение сигнала однолучевого спектра к сигналу шума кюветного отделения.

^еримента - cVny d<xumenb\omnk\param\OMHLcxp

Измерение I Сптикз         | Проверки      | Фурье         I Диагностика , Конфигурация |

Кюветное отделение

Главк

Детектор

OTGSKSr

Светоделитель

КВт

-

Источник

ИК

-

Приставка

Smart OMHI-Trans

Окна

-

Рек диапазон

4000 — 400

Макс предел

4000

Мин предел

400

Усиление 1

1.0

-

Скорость

0 4747

Диафрагма

Среднее разреше

Устройство смены

Я

Колесо аттенюаторов

Открыв

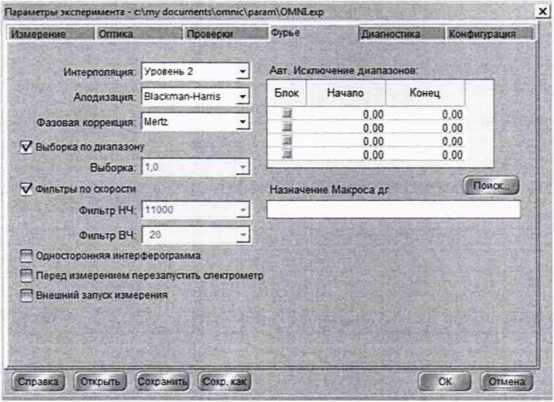

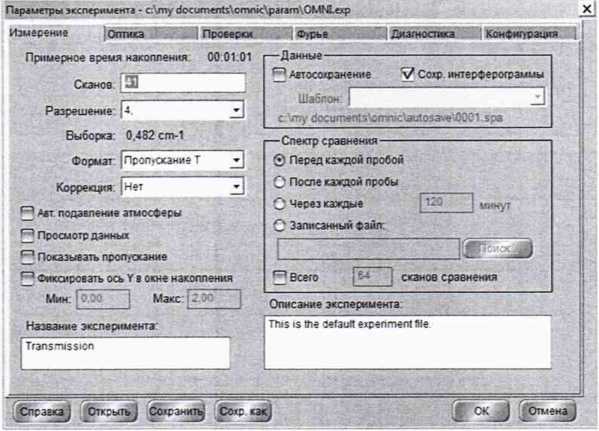

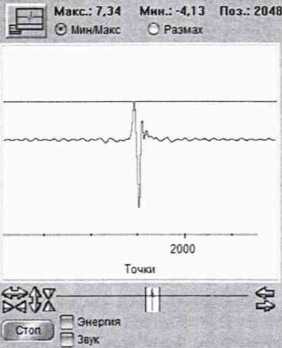

а - вкладка «Измерение»; б - вкладка «Оптика»; в - вкладка «Фурье» Рисунок 8 - Окно «Параметры эксперимента»

  • 8.2.3.2 На рабочем окне нажать кнопку «Проба» для снятия показаний.

  • 8.2.3.3 Для анализа полученного в п. 8.2.3.2 спектра на рабочем окне выбираем «Вид» - «Пределы» в соответствии с рисункОхМ 9. Используется шум вблизи 2200 см’1, чтобы избежать влияния пиков водяного пара (от 4500 до 3500 и от 2100 до 1300 см’1) и СО? (от 2400 до 2300 см’1). Нажать «ОК».    _______________

Пределы

Пределы по X jSf*;

От.          До:

112050.00

пределы по Y

От.         До:

| 99.906     1100.064

Я"1 Для всех спектров

Рисунок 9 - Окно «Пределы»

  • 8.2.3.4 На рабочем окне выбрать «Анализ» - «Шум», на открывшемся окне «Шум» отображается измеренное значение сигнал - шума выбранного спектра - «Peak-to-peak».

Шум

Range:( 2100.000 2050,000 ) Peak-to-peak: 0,00567 RMS: 0.I

Рисунок IO - Окно «Шум»

  • 8.2.3.5 Повторить 4 раза снятие показаний в соответствии с и. 8.2.3.2 по 8.2.3.4.

  • 8.2.3.6 Из значений, полученных в п. 8.2.3.4 и п. 8.2.3.5, рассчитать среднее значение отношение сигнал - шум, Rj, по формуле (1):

Rf= 100/^4,                    (1)

где R; - измеренное значение отношения сигнал - шум

/ - номер измерения.

8.2.4 Спектрометры считаются прошедшими операцию поверки, если полученное значение соотношения сигнал-шум при стандартных условиях без продувки не менее 10000:1.

8.3 Проверка идентификации программного обеспечения

Проверить соответствие идентификационных данных программного обеспечения сведениям, приведенным в описании типа на спектрометры.

  • 8.3.1 Для просмотра идентификационных данных программного обеспечения спектрометров необходимо в рабочем окне Г1О (см. рисунок 4) зайти во вкладку «Справка» и затем выбрать на раздел «О программе». На рабочем окне программы отобразится наименование и номер версии программного обеспечения (см. рисунок 11).

    О профмшс ОММС

OMNIC 9

Cop^nghf С 1992-201* Thermo Fisher SorncSc Inc

ОМГЛС 9 9 535

3®эсхя         9 9 473

Нсо* .S20

Frrr-*ar< ъпюп 1 35

Pat AMRwTMrrretCHntdic convnrn jrxjtsptc

Thermo

Рисунок 11 - Идентификационные данные программного обеспечения

  • 8.3.2 Спектрометры считаются прошедшими операцию поверки, если

идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OMNIC

Номер версии (идентификационный номер) ПО

не ниже 9.8.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

8.4 Определение метрологических характеристик

8.4.1 Определение спектрального диапазона измерений по школе волновых чисел
  • 8.4.1.1 В рабочем окне нажать кнопку «Параметры эксперимента», в открывшимся окне во вкладках «Измерение», «Оптика», «Фурье» установить параметры в соответствии с рисунком 12. Нажать кнопку «ОК».

    а

б

в

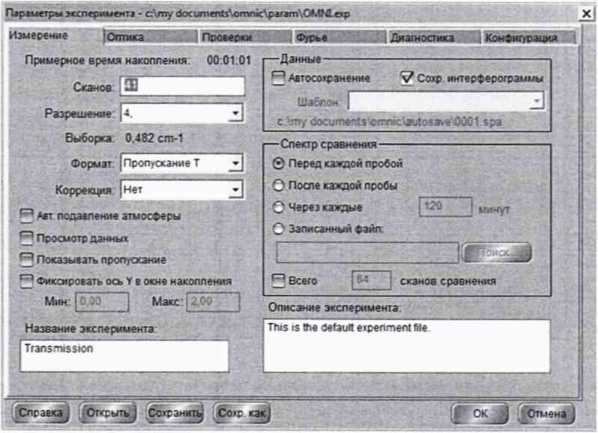

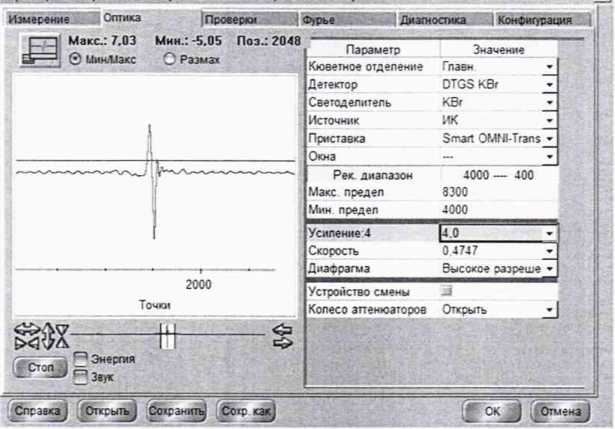

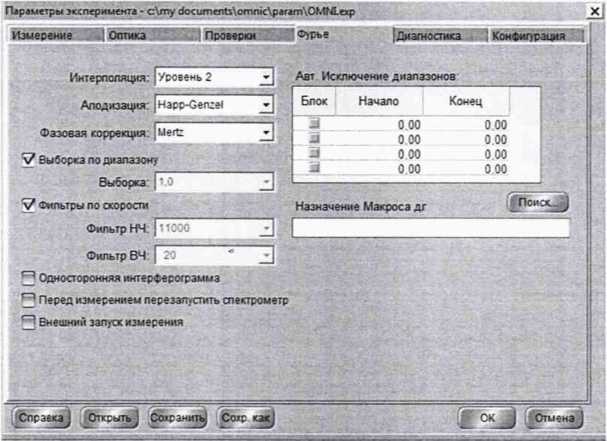

а - вкладка «Измерение»; б - вкладка «Оптика»; в - вкладка «Фурье» Рисунок 12 - Окно «Параметры эксперимента» для спектрального диапазона

  • 8.4.1.2 На рабочем окне нажать «Проба», после чего появляется диалоговое окно, в котором необходимо указать название спектра, нажать «ОК».

  • 8.4.1.3 В диалоговом окне «Подтверждение» нажать «ОК» для запуска измерения спектра сравнения.

  • 8.4.1.4 По завершении измерения спектра сравнения установить в кюветное отделение спектрометра меру волнового числа МВЧ-001 для определения спектрального диапазона от 3100 до 500 см’1 и в появившемся диалоговом окне нажать кнопку «ОК» для запуска измерения.

  • 8.4.1.5 По завершении измерения МВЧ-001 на экран рабочего окна открывается спектр поглощения мер. Для определения пиков спектра поглощения мер волновых чисел необходимо в меню выбрать вкладку «Анализ» - «Поиск пиков» (см. рисунок 13).

& OMNK - ICwTj                                                                                                                                      -'Д! x|

jH} ф«Ал Прмсл Изыеретве S*u С*р«Ъо?с» Ажлмз Отчет Оо*с Слрае**                                                                                                                               -»1<У! Х|

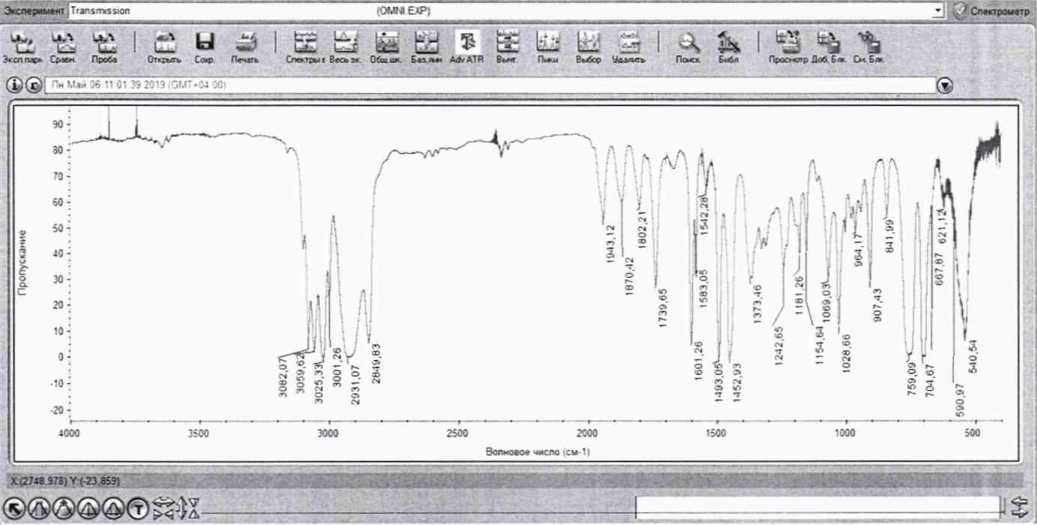

Рисунок 13 - Спектр поглощения меры волновых чисел

  • 8.4.1.6  Записать в протокол (приложение А) значения волновых чисел, соответствующих максимальным ординатам линий поглощения меры волнового числа МВЧ-001 (3082 ± 10); (3060 ± 10); (2849± 10); (1943 ± 10); (1802 ± 10); (1601 ± 10);

(1154 ± 10); (1028 ± 10); (841 ± 10); (540 ± 10) см’1.

  • 8.4.1.7 Повторить 4 раза действия пп. с 8.4.1.2 по 8.4.1.6 ещё 4 раза.

  • 8.4.1.8 Из значений волновых чисел, соответствующих максимальным ординатам линий поглощения, полученным в пп. 8.4.1.6 и 8.4.1.7 настоящей методики поверки рассчитать среднее арифметическое значение волновых чисел V,, см'1, по формуле (2):

Ен

V"=V                     (2)

где V; - измеренное значение волнового числа, соответствующее максимальной ординате линии поглощения, см1.

  • 8.4.1.9 Спектрометры считаются прошедшими операцию поверки, если спектральный диапазон измерений по шкале волновых чисел составляет от 3100 до 500 см'1.

8.4.2 Расчёт абсолютной погрешности измерений по шкале волновых чисел
  • 8.4.2.1  Рассчитать значение абсолютной погрешности измерений по шкале волновых чисел для каждой линии, см'1, по формуле (3):

Av = v,-vol,                                     (3)

где vOi - действительные значения линий поглощения спектра, см'1 (из свидетельства о поверке на меры волновых чисел).

  • 8.4.2.2 За абсолютную погрешность измерений по школе волновых чисел принимают наибольшее значение Av, см'1.

  • 8.4.2.3 Спектрометры считаются прошедшими операцию поверки, если значение абсолютной погрешности измерений по шкале волновых чисел находится в пределах ±1,0 см'1.

9 Оформление результатов поверки
  • 9.1 Результаты измерений заносятся в протокол (приложение А).

  • 9.2  Спектрометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы и наносят знак поверки согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки

    и содержанию свидетельства о поверке».

    9.3 Спектрометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению. Выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства

ПРИЛОЖЕНИЕ А

(Обязательное) к Методике поверки МП 035.Д4-19 «ГСИ. Фурье - спектрометры инфракрасные модели Nicolet iS20. Методика поверки»

ПРОТОКОЛ первичной / периодической поверки от «_______»_____________201__года

Средство измерений: Фурье - спектрометры инфракрасные модели Nicolet 1S20_________

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

3 а в .№   №/№__________________________

Заводские номера блоков

При надл ежа щее________________________________________________________

Наименование юридического лица. ИНН

Поверено в соответствии с методикой поверки МП 035.Д4-19 «ГСИ. Фурье -спектрометры инфракрасные модели Nicolet iS20. Методика поверки», утвержденной ФГУП «ВНИИОФИ» «13» мая 2019 года____________________________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов_________________________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

Внешний осмотр:________________________________________________________

Проверка идентификации программного обеспечения:

Таблица А.1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OMNIC

Номер версии (идентификационный номер) ПО

не ниже 9.8.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Опробование:______________________________________________________________

Получены результаты поверки метрологических характеристик: ’ аблица А.2 - Результаты измерений

Характеристика

Результат

Требования методики поверки

Спектральный диапазон измерений по шкале волновых чисел, см’1

от 3100 до 500

Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см'1

±1,0

Р е ко м е н д а ц и и______________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:

подписи, ФИО, должность

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
