Методика поверки « ИНСТРУКЦИЯ Государственная система обеспечения единства измерений СИСТЕМА ИЗМЕРЕНИЙ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ КАЧЕСТВА НЕФТИ УПН «ЗАГЛЯДИНО» - ВЫХОД ПАО «ОРЕНБУРГНЕФТЬ»» (MП 0760-14-2018)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

Первый заместитель директора по

Фафурин

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

СИСТЕМА ИЗМЕРЕНИЙ КОЛИЧЕСТВА И ПОКАЗАТЕЛЕЙ КАЧЕСТВА НЕФТИ УПН «ЗАГЛЯДИНО» - ВЫХОД ПАО «ОРЕНБУРГНЕФТЬ»

Методика поверки

МП 0760-14-2018

Начальник НИО-14 ФГУП «ВНИИР»

________ '_______Р.Н. Груздев

Тел.: (843) 299-72-00

г. Казань

РАЗРАБОТАНА

ФГУП «ВНИИР»

УТВЕРЖДЕНА

ФГУП «ВНИИР»

Настоящая инструкция распространяется на средство измерений «Система измерений количества и показателей качества нефти УПН «Заглядино» - выход ПАО «Оренбургнефть» (далее - СИКН) и устанавливает методику первичной поверки при вводе в эксплуатацию, а также после ремонта и периодической поверки при эксплуатации.

Интервал между поверками СИКН - 12 месяцев.

Интервал между поверками средств измерений (СИ), входящих в состав СИКН, определяется действующими методиками поверки на каждое СИ, указанными в таблице 3 настоящей инструкции.

Поверку СИ, входящих в состав СИКН и предназначенных для измерений нескольких величин или имеющих несколько поддиапазонов измерений, но используемых для измерений меньшего числа величин или на меньшем числе поддиапазонов, допускается проводить в меньшем диапазоне измерений на основании письменного заявления владельца СИКН, оформленного в произвольной форме.

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

• 2.1 Основное средство поверки СИКН

  • 2.1.1 Рабочий эталон 1-го или 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», обеспечивающий определение метрологических характеристик массовых расходомеров СИКН в требуемых диапазонах расхода;

• 2.2 При проведении поверки СИ в составе СИКН применяют средства поверки, указанные в документах на методики поверки СИ, входящих в состав СИКН, приведенных в таблице 3 настоящей инструкции.

• 2.3 Допускается применять другие аналогичные по назначению средства поверки утвержденных типов, если их метрологические характеристики не уступают указанным в документах, приведенных в таблице 3 настоящей инструкции.

• 3.1 При проведении поверки соблюдают требования, определяемые:

- в области охраны труда - Трудовым кодексом Российской Федерации;

• - в области промышленной безопасности - Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (приказ Ростехнадзора № 101 от 12 марта 2013 г. «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»), Руководством по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» (приказ № 784 от 27 декабря 2012 г. «Об утверждении Руководства по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов»), а также другими действующими отраслевыми нормативными документами;

• - в области пожарной безопасности - Федеральным законом Российской Федерации от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Постановление Правительства Российской Федерации от 25 апреля 2012 г. № 390 «О противопожарном режиме» (вместе с «Правилами противопожарного режима в Российской Федерации»), СНиП 21.01-97 (с изм. № 1,2) «Пожарная безопасность зданий и сооружений»;

• - в области соблюдения правильной и безопасной эксплуатации электроустановок -Правилами технической эксплуатации электроустановок потребителей;

• - в области охраны окружающей среды - Федеральным законом Российской Федерации от 10 января 2002 г. № 7-ФЗ (ред. 12 марта 2014 г.) «Об охране окружающей среды» и другими действующими законодательными актами на территории РФ.

• 3.2 Площадка СИКН должна содержаться в чистоте без следов нефти и должна быть оборудована первичными средствами пожаротушения согласно Правил противопожарного режима в Российской Федерации.

• 3.3 СИ и вспомогательные устройства, применяемые при выполнении измерений, должны иметь взрывозащищенное исполнение в соответствии с требованиями ГОСТ 30852.0-2002 «Электроооборудование взрывозащищенное. Часть 0. Общие требования»

• 3.4  Вторичную аппаратуру и щиты управления относят к действующим электроустановкам с напряжением до 1000 В, на которые распространяются Правила технической эксплуатации электроустановок потребителей, Правила устройства электроустановок.

Поверка СИКН осуществляется в условиях эксплуатации.

При проведении поверки соблюдают условия в соответствии с требованиями документов на методики поверки СИ, входящих в состав СИКН.

Характеристики СИКН и измеряемой среды при проведении поверки должны соответствовать требованиям, приведенным в таблице 2.

Соответствие характеристик нефти значениям в таблице 2 проверяют по данным паспорта качества нефти.

Таблица 2 - Характеристики СИКН и измеряемой среды

Продолжение таблицы 2

Подготовку средств поверки и СИКН осуществляют в соответствии с их эксплуатационной документацией.

• 6.1 Внешний осмотр

При внешнем осмотре проверяют комплектность и внешний вид.

• 6.1.1  Комплектность СИКН должна соответствовать ее описанию типа и эксплуатационной документации.

• 6.1.2 При проверке внешнего вида должны выполняться требования:

• - на компонентах СИКН не должно быть механических повреждений, препятствующих проведению поверки;

• - надписи и обозначение на компонентах СИКН должны быть четкими и читаемыми без применения технических средств, соответствовать технической документации;

• - СИ, входящие в состав СИКН, должны быть снабжены средствами защиты (пломбировки) в соответствии с описанием типа на СИ, эксплуатационной документацией или МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

СИКН, не прошедшая внешний осмотр, к поверке не допускается.

• 6.2 Подтверждение соответствия программного обеспечения (ПО)

  • 6.2.1 При проверке идентификационных данных ПО должно быть установлено соответствие идентификационных данных ПО СИКН сведениям, приведенным в описании типа на СИКН.

  • 6.2.2  Определение идентификационных данных ПО комплекса измерительновычислительного «ОКТОПУС-Л» («OCTOPUS-L») (далее - ИВК) проводят в соответствии с его руководством по эксплуатации.

Для просмотра версии ПО, цифрового идентификатора ПО и других сведений необходимо в строке меню выбрать пункт «СИСТ. ПАРАМЕТРЫ», затем выбрать подпункт «СВЕДЕНИЯ о ПО». На экране появится окно со сведениями о ПО ИВК.

• 6.2.3 Определение идентификационных данных ПО автоматизированного рабочего места (АРМ) оператора «Rate АРМ оператора УУН» проводят в соответствии с его руководством пользователя.

• 6.3 Опробование

  • 6.3.1 Опробуют СИКН путем увеличения или уменьшения расхода измеряемой среды в пределах рабочего диапазона измерений.

Результаты опробования считаются удовлетворительными, если при увеличении или уменьшении расхода измеряемой среды соответствующим образом изменялись показания на соответствующих средствах отображения информации.

• 6.3.2 Проверяют герметичность СИКН.

Проверку герметичности СИКН проводят согласно эксплуатационной документации на СИКН.

СИКН считается выдержавшей проверку, если на элементах и компонентах СИКН нет следов протечек нефти или снижения давления.

• 6.4 Определение (контроль) метрологических характеристик

  • 6.4.1 Определение (контроль) метрологических характеристик СИ, входящих в состав СИКН.

Определение метрологических характеристик СИ, входящих в состав СИКН, проводят в соответствии с документами, приведенными в таблице 3.

Таблица 3 - СИ и их методики поверки

• 6.4.2 Определение относительной погрешности измерений массы нефти СИКН

  • 6.4.2.1 При прямом методе динамических измерений относительную погрешность измерений массы брутто нефти (5мб, %) в соответствии с ГОСТ Р 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений» принимают равной относительной погрешности измерений массы нефти СРМ.

Относительная погрешность измерений массы брутто нефти (Змб, %) не должна превышать ±0,25 %.

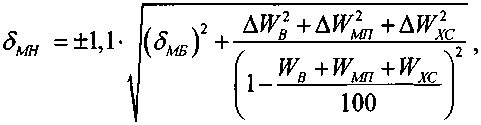

• 6.4.2.2 Относительную погрешность измерений массы нетто нефти в соответствии с ГОСТ Р 8.595 (Змн, %) вычисляют по формуле:



  (1)

где AWb- абсолютная погрешность измерений массовой доли воды, %, при измерении в лаборатории определяется по формуле (6), при измерении объемной доли воды поточным влагомером вычисляется по формуле:

дц/ ₌     ' Рв

^в      „в

Рн

где      - абсолютная погрешность измерений объемной доли воды поточным влагомером, %;

р_в - плотность воды при условиях измерений (р_в, кг/м³;

р^в_н - плотность нефти при условиях измерений <р_в, кг/м³;

ЛТл/д - абсолютная погрешность измерений массовой доли механических примесей, %;

J Wxc - абсолютная погрешность измерений массовой доли хлористых солей, %, вычисляется по формуле:

Рн

где &(р_хс - абсолютная погрешность измерений массовой концентрации хлористых солей в нефти, мг/дм³, определяется по формуле (6);

Рн^С - плотность нефти при условиях измерений (р_хс,

Wb - максимальное значение массовой доли воды в нефти, %; при измерении объемной доли воды поточным влагомером массовая доля воды вычисляется в ИВК по формуле:

А.                           <⁴>

Рн

где ср_в - объемная доля воды в нефти, измеренная поточным влагомером, %; Wmij - максимальное значение массовой доли механических примесей в нефти, %; Wxc - максимальное значение массовой доли хлористых солей в нефти, %, вычисляется по формуле:

(5)

(р_хс - массовая концентрация хлористых солей в нефти, мг/дм³, определенная в лаборатории.

Абсолютные погрешности измерений массовой доли воды, массовой доли механических примесей, массовой концентрации хлористых солей в нефти по лабораторному методу определяют в соответствии с ГОСТ 33701-2015 «Определение и применение показателей точности методов испытаний нефтепродуктов».

Для доверительной вероятности Р = 0,95 и двух измерений соответствующего показателя качества нефти абсолютную погрешность его измерений А, %, вычисляют по формуле:

где R и г - воспроизводимость и сходимость метода определения соответствующего показателя качества нефти.

Значения воспроизводимости и сходимости определяют:

• - для массовой доли воды по ГОСТ 2477-14 «Нефть и нефтепродукты. Метод определения содержания воды»;

• - для массовой доли механических примесей по ГОСТ 6370-83 «Нефть, нефтепродукты и присадки. Методы определения механических примесей»;

• - для массовой концентрации хлористых солей по ГОСТ 21534-76 «Нефть. Методы определения содержания хлористых солей».

Воспроизводимость R метода определения массовой концентрации хлористых солей по ГОСТ 21534 принимают равной удвоенному значению сходимости г.

Относительная погрешность измерений массы нетто нефти с применением СИКН (дмн, %) не должна превышать ±0,35 %.

• 7.1 При положительных результатах поверки оформляют свидетельство о поверке СИКН в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России от 02.07.2015 № 1815.

На оборотной стороне свидетельства о поверке СИКН указывают диапазон измерений расхода и пределы допускаемой относительной погрешности измерений массы (брутто, нетто) нефти.

Знак поверки наносится на свидетельство о поверке СИКН.

Результаты поверки оформляют протоколом согласно приложению А.

• 7.2 При отрицательных результатах поверки СИКН к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности по форме Приложения 2 документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного приказом Минпромторга России от 02.07.2015 № 1815.

Приложение А

(справочное)

Протокол №_____

Наименование средства измерений:_____________________________________________

Изготовитель:_____________________________________________________________

Заводской номер:______________________________________________________________

Владелец:_________________________________________________________________________

Наименование и адрес заказчика:_________________________________________________

Методика поверки:___________________________________________________________

Место проведения поверки:_____________________________________________________

Поверка выполнена с применением:____________________________________________

Условия проведения поверки:

Температура окружающей среды:_________

Атмосферное давление:___________________

Относительная влажность:________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

Внешний осмотр:_____________________________________

(соответствует/не соответствует)

Подтверждение соответствия программного обеспечения_______________________

(соответствует/не соответствует)

Опробование:____________________________

(соответствует/не соответствует)

Определение (контроль) метрологических характеристик:

Относительная погрешность СИКН при измерениях массы брутто нефти не превышает ±0,25 Со

относительная погрешность СИКН при измерениях массы нетто нефти не превышает ±0,35 %.

Дата поверки
