БЛОК ДЕТЕКТИРОВАНИЯ

БДМГ-08Р

Руководство по эксплуатации

Ж1.112.328.655-03 РО-ЛУ

Лист утверждения

Согласовано

Главный метролог

В.С.Рыбинский

2004 г.

Разрабо'гал

В.В.Гершкович

[-■■■у

Проверил

Нормоконтроль

Т.И.Шубина

БЛОК ДЕТЕКТИРОВАНИЯ

БДМГ-08Р

Руководство по эксплуатации

ЖШ2.328.655-03 РЭ на 41 листах

2003

1 Описание и работа блока детектирования

|{

Настоящее руководство по эксплуатации, предназначено для ознакомления лиц, обеспечивающих эксплуатацию, техническое обслуживание и ремонт блоков детектирования БДМГ-08Р-03, БДМГ-08Р-04, БДМГ-08Р-05 с составом, принципом действия, техническими характеристиками и другими сведениями, необходимыми для полного использования технических воз-можностей блоков и правильной их эксплуатации.

11ерсонал, обслуживающий блоки детектирования, должен иметь необходимую квалификацию и опыт работы по эксплуатации и обслуживанию дозиметрической аппаратуры.

1.1 Назначение

• 1.1.1 Блоки детектирования БДМГ-08Р-03, БДМГ-08Р-04, БДМГ-()8Р-05 предназначены для преобразования мощности полевой поглощенной дозы (далее мощности дозы) гамма-излучения в последовательность статистически распределенных импульсов, средняя частота которых пропорциональна мощности дозы в месте расположения блока.

• 1.1.2 Блок применяется в составе аппаратуры контроля радиационной безопасности на объектах с атомными энергетическими установками.

По влиянию на безопасность АЭС и по характеру выполняемых функций блоки относятся к классу ЗН по ПНАЭ Г-01-011-97 (ОПБ-88/97).

• 1.1.3 Блок детектирования работоспособен в следующих условиях:

• - климат - морской, тропический;

• - атмосфера - промыщленная морская;

• - температура окружающей среды - от минус 50 до плюс 60 °C;

• - влажность - до 98 % при температуре + 35 °C;

• - давление окружающей среды - от 84 до 106,7 кПа.

• 1.1.4 Блок выдерживает воздействие синусоидальных вибраций с частотой от 1 до 120 Гц и ускорением 10 м/с^.

• 1.1.5 По устойчивости к сейсмическим воздействиям блок относится к категории I по НП-031-01, выполнен в сейсмостойком исполнении и выдерживает сейсмические воздействия интенсивностью до 9 баллов по шкале MSK-64 при креплении на элементах конструкций на высоте до 70 м.

• 1.1.6 Степень защиты от проникновения твердых тел и воды - 1Р67 по ГОСТ 14254-96.

• 1.1.7 Блок в транспортной таре выдерживает воздействие вибрации частотой от 10 до 500 Гц с ускорением до 49 м-с*^.

1.2 Технические характеристики

1.2.1 ([)ормулой

(1)

• - средняя частота следования импульсов (импульсный поток) на выходе блока детектирования, с'';

• - мощность полевой поглощенной дозы в месте расположения блока детектирования, Гр/ч;

• - коэффициент преобразования (чувствительность) блока детектирования, с’'Тр'’-ч;

  n’f

• - средняя частота следования импульсов (импульсный поток), обусловленный собственным фоном блока депектиро-вания (уровень собственного фона), с ’.

  допустимое таблице 1.

  1.2.3

Диапазоны измерения, значения чувствительности, предельно облучение и уровень собственного фона блоков, приведены в

Блоки регистрируют гамма-излучение с энергией от 0,065 до

3,0 МэВ, при этом максимальное отклонение чувствительности в указанном диапазоне энергий по отношению к чувствительности при энергии 0,66 МэВ (радионуклид ’^^Cs) соответствует значениям, указанным в таблице 2.

Таблица 1

'Габлица 2

• 1.2.4 Предел допускаемой основной относительной погрешности преобразования блока по нуклиду, чувствительность по которому установлена для конкретного блока при градуировании и записана в паспорте на конкретный блок, не превышает + 25 % с доверительной вероятностью 0,95.

• 1.2.5 Импульсный поток на выходе блока при включенном бленкере превышает уровень собственного фона, определенный при градуировании ьонкретного блока, не менее, чем в десять раз.

• 1.2.6 Анизотропия чувствительности блока не превышает значений, приведенных на рисунках 1 - 3.

• 1.2.7 Габаритные размеры и масса блоков приведены в таблице 3.

']’аблица 3

1,25 МэВ

E = 0,66 МэВ

0,12 МэВ

99 939

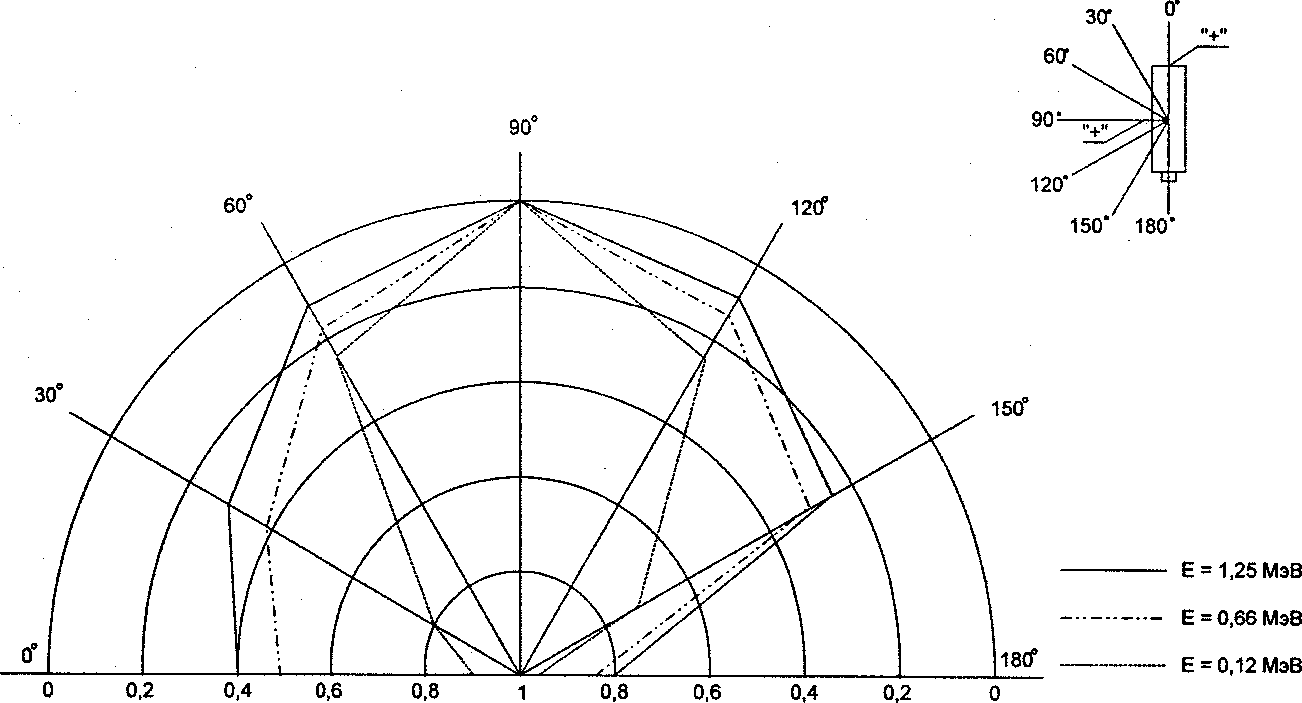

Рисунок 2 - Анизотропия чувствительности блока БДМГ-08Р-04

время установления рабочего режима не превышает 10 с.

• 1.2.9 Нестабильность импульсного потока на выходе блока за 24 ч непрерывной работы не превышает + 5 %.

• 1.2.10 Питание блока осуществляется постоянным током с напряжением +(12 +J),4) В и уровнем пульсаций не более 20 мВ.

Ток, потребляемый блоком при номинальном напряжении питания, не превышает 40 мА.

• 1.2.11 В блоке предусмотрена дистанционная проверка работоспособности с помощью встроенного бленкера.

Включение устройства проверки (бленкера) осуществляется путем подачи команды КОНТРОЛЬ в виде постоянного напряжения от плюс 5,4 до плюс 6,6 В на контакт 5 выходного разъема блока.

• 1.2.12 Ток, потребляемый по цепи КОНТРОЛЬ при включенном уст-ройегве проверки, не превышает 50 мА.

• 1.2.13 Параметры выходного сигнала блока на нагрузке 120 Ом; полярность - положительная (контакт 2 относительно контакта 3

разъема).

амплитуда, неменее — 3,5 В;                    _

длительность - от 2,0 до 3,5 мкс. • ■ г Р. < j ;     3 - 5 '       '

Примечание -- Параметры выходного сигнала даны при соединении блока с измерительной аппаратурой кабелем парной скрутки, имеющим медные жилы сечением не менее 0,5 мм\ шаг скрутки не более 40 мм, в общем экране (схема включения - Приложение А). Максимальная длина кабеля-800 м.

• 1.2.14 Блок соответствует требованию пожарной безопасности, веро-я гиость возникновения пожара не превышает 10'^ в год.

• 1.2.15 Блок выдерживает воздействие синусоидальных вибраций с па-ра.метрами, приведенными в таблице 4. При этом нестабильность импульсного потока на выходе блока не превышает±5%.

Таблица 4

Указанные в таблице 4 воздействия соответствуют максимальным расчетным сейсмическим воздействиям интенсивностью 9 баллов по шкале MS К - 64 при креплении блока на элементах конструкции на высоте 70 м.

• 1.2.16 Блоки БДМГ-08Р-04, БДМГ-08Р-05 не чаще одного раза в год допускают работу при температуре до 75 °C и влажности до 100% (паровоздушная смесь) при давлении от 0,07 до 0,12 МПа в течение 15 ч.

  > ■)

В указанном режиме блоки допускают интенсивное орошение раствором с конпешранией борной кислоты (Н3ВО3) до 16 г-л’’, едкого калия (КОИ) до 2 г-л ', гидразингидрата (N2114'21120) до 150 мг-л’’ с температурой до + 90 °C. При этом дополнительная погрешность не превышает + 5% на каждые 10 °C изменения температуры.

• 1.2.17 Блоки БДМГ-08Р-04, БДМГ-08Р-05 допускают дезактивадию путем обмыва из шланга раствором, содержащим 60 г-л’’ едкого натра (NaOH) и 5 г-л"’ перманганата калия (КМпО#) с температурой до + 25 ± 5 ^С.

Блок БДМГ-08Р-03 допускает дезактивацию раствором, содержащим 0,5% щавелевой кислоты (Н2С2О4) и по 0,5 % гексаметафосфата натрия [{МаРОз)Н] и сульфанола (RSOaONa).

• 1.2.18 Блок детектирования сохраняет работоспособность после пребывания до 15 суток в неработающем состоянии при температуре окружаю-]цего воздуха от плюс 1 до плюс 50 ®С и относительной влажностью воздуха до 98% при температуре 35°С и более низких температурах без конденсации

влаги.                    ■ ■                                                           ■

• 1.2.19 Блок детектирования прочен к воздействию плесневых грибов.

• 1.2.20 Блок детектирования БДМГ4)8Р-ОЗ;БДМ^      БДМГ-08Р-05 в составе станции и сбора данных ССД-02Е при питании от устройства накопления и обработки УНО-201Е ЕКда.468219.001 (далее УНС>-201Е) и блока коммутации БКК-77Е ЕКДФ.436731.001 (далее БК1С-77Е) работоспособен при воздействии электромагнитных помех согласно группе исполнения IV и критерию качества функционирования А по ГОСТ Р 50746-2000 (в местах размещения с жесткой электромагнитной обстановкой).

• 1.2.21 Уровень индустриальных радиопомех, создаваемых блоком детектирования БДМГ-08Р-03, БДМГ-08Р-04, БДМГ-08Р-05 при питании от УНО-201Е и БКК-77Е, не превышает значений, установленных ГОСТ Р 51318.22-99 для оборудования класса А.

• 1.2.22 Эмиссия гармонических составляющих тока в сеть электропитания ~220 В при питании блока детектирования БДМГ-08Р от УНО-201Е и БКК-77Е не превышает значений, установленных ГОСТ Р 51317.3.2-99.

  *

  <s>

• 1.2.23 Колебания напряжения и фликер, вызываемые блоком детектирования Б ДМГ-08Р-03, БДМГ-08Р^04, БДМГ-08Р-05 в сети электропитания ~220 В при питании блока детектирования БДМГ-08Р от УНО-201Е и БКК-77Е не превышает значений, установленных ГОСТ Р 51317.3.3-99.

  '4-

• 1.2.24 Среднее время наработки на отказ блока детектирования не ме

нее 20000 ч.

1.2.31 Назначенный срок службы блока детектирования до первого среднего ремонта - 10 лет.

По истечении назначенного срока службы блок должен быть направлен на ремонт. При среднем ремонте замена бленкера и счетчика обязательна.

Примечание - Демонтированный бленкер подлежит захоронению в специальных хранилищах по правилам захоронения твердых радиоактивных отходов. Разборка бленкера не допускается.

• 1.3 Состав блока детектирования.

• 1.3.1 В состав изделия входят блок детектирования, монтажный комплект, запасные части, инструмент и принадлежности (ЗИП), эксплуатационная документация.

• 1,3.2 В состав ЗИП входят:

• 1.3.2.1 Запасные части:

• - газоразрядные счетчики для замены неисправных счетчиков;

• - колпачки eM7.724.004 предназначены для подсоединения электродов газоразрядных счетчиков к электронным узлам блоков БДМГ-08Р-03 и БДМГ-08Р-05, используются при ремонте блока для замены неисправных;

• - прокладка еМ9.364.001-01 - герметизирующее кольцо используется для замены неисправных, при ремонте блока;

• - манжета еМ8.687.036-01 используется для замены неисправных прокладок в зажимах ЖШ4.427.006 и кронштейнах еМ5.133.058;

• 1.3.2.2 Инструмент:

  ■<

• - ключ еМ8.891.011 используется при ремонте блоков для снятия круглой гайки на корпусе.

• 1.3.3 Монтажный комплект:

- оболочка ЖШ8.687.850-01, розетка 2РМТ24КПН19Г1В1В используются при монтаже блока детектирования;

• - зажим ЖШ4.427.006 - для крепления блоков БДМГ-08Р-03;

• - кронштейн еМбЛ33.058 - для крепления блоков БДМГ-08Р-04,

  *»

БДМГ-08Р-05.                 ,   ■■ <                                   ■

Примечание - При поставке в один адрес партии блоков детектирования ЗИП может комплектоваться ргдельно на всю партию посгтавляемых блоков детектирования, что должно быть оговорено в договоре на поставку.

1.4 Устройство и работа блока

• 1.4.1 Устройство блока.

• 1.4.1.1 Конструктивно блок представляет собой цилиндрический кожух, выполненный из алюминиевого сплава (БДМГ-ОВР-ОЗ) или нержавеющей стали (БДМГ-08Р-04, БДМГ-О8Р-О5), внутри которого размещен каркас. На каркасе установлены детектор ионизирующего излучения (газоразрядный счетчик) в компенсирующем экране, узел включения счетчика, узел высоковольтный, устройство проверки работоспособности (бленкер).

На внешней поверхности блока нанесены риски, соответствующие геометрическому центру детектора.

Герметичность блока обеспечивается резиновыми уплотнителями.

• 1.4.2 Работа блока.

Функциональная схема блока приведена на рисунке 4.

Импульсы напряжения со счетчика BD поступают на узел включения счетчика FL, где происходит их формирование по амплитуде и длительности, а также усиление для обеспечения возможности передачи по кабелю.

Питание счетчика осуществляется от узла высоковольтного U, который вырабатывает напряжение + 400 В для счетчиков СИ-22Г и СБМ-21 или + 550 В для счетчика СИ-38Г.

Бленкер Q представляет собой электромагнитное устройство, на роторе которого закреплен источник бета-излучения, изолированный от счетчика экраном.

Корпус

Q

FL

Узел включения счетчика еМ5.180.023

5 сигнал -Л-

4 сигнал общий

3 сигнал IT

Таблица

Рисунок 4 - Схема функциональная блоков детектирования БДМГ-08Р-03,

БДМГ-08Р-04, БДМГ-08Р-05

Под действием управляющего сигнала КОНТРОЛЬ в виде постоянного напряжения от +5,4 до 6,6 В происходит поворот ротора так, что источник помещается под окна в экране, через которые излучение воздействует на детектор.                  + :                   ;         ? '    /        '         ?

По приращению средней частоты на выходе блока при включенном бленкере можно судить о работоспособности блока.

Отключение блока производится командой УПРАВЛЕНИЕ в виде по-етоянного напряжения от плюс 11,7 до плюс 12,3 В, подаваемой на контакт 11 выходного разъема блока. По этой команде происходит выключение питающего напряжения счетчика. После снятия команды на выключения время восстановления работоспособности блока не более 3 с.

Ток, потребляемый по цепи УПРАВЛЕНИЕ, не более 5 мА.

• 1.5 Указание мер безопасности

• 1.5.1 Перед началом работы с блоком необходимо изучить настоящее руководство по эксплуатации.

• 1.5.2 Перед подачей питающих напряжений блок необходимо заземлить путем соединения клеммы защитного заземления, расположенной на корпусе блока и имеющей обозначение с заземляющим контуром.

Сечение заземляющего проводника должно быть не менее 1,5 мм^, ма-

териал-медь.          <    >■       < г /г, у /    ■        '

• 1.5.3 Обслуживающий персонал должен знать и соблюдать правила электробезопасности.

• 1.5.4 При работе с радиоактивными источниками необходимо соблюдать требования радиационной безопасности.

• 1.5.5 Г^и отправке бывших в эксплуатации блоков в ремонт или на техническое освидетельствование они должны быть проверены на наличие радиоактивного загрязнения. При загрязненности блоков выше допустимого предела, они должны быть подвергнуты дезактивации.

Материалы использованные при дезактивации блока должны быть утилизировапы в соответствии с требованиями СП2.1.799-99 “Основные са-питарпые правила обеспечения радиационной безопасности” (ОСПОРБ-99).

1.5.6 По истечении назначенного срока службы бленкера он должен быть извлечен из блока. Извлеченные из блоков бленкеры подлежат утилизации ио ирсияимм утилизаиии твердых радиоактивных отходов в соответст

вии с С'112.6.1.799-99.

ВНИМАНИЕ: РАЗБОРКА БЛЕНКЕРОВ НЕ ДОПУСКАЕТСЯ!

• 2             rrs-

  ft

  f

2 Подготовка блока детектирования к использованию

• 2.1 Проверка работоспособности блока.

  • 2.1.1 Подключите блок детектирования к источникам питания и измерительным приборам в соответствии с рисунком 5, краткие технические характеристики приборов и оборудования приведены в таблице 4.

1 аблицаД

XS1

А

VT1

2Т3117А

2РМ24КПН19Г1В1

VD1

I

ж

Осциллограф

Рисунок 5 - Схема соединения блоков детектирования БДМГ-08Р с источниками питания и измерительными приборами

• 2.1.2 Измерение параметров блока производится в нормальных условиях при уровне внешнего гамма-фона не более 0,2 мкЗв/ч и температуре окружающей среды (20 + 5) в следующем порядке.

• 2.1.3 Подключение к блоку источников питания и приборов в соответ

ствии со схемой, приведенной на рисунке 5 производится кабелем длиной не более 5 м. ' Г                                j •

Примечание - Допускается вместо согаасующего устройства УС подключать резистор сопротивлением 120 Ом (точки А и Б на рисунке 5).

2.1.4 Измерьте с помощью осциллографа параметры выходного сигнала.

Убедитесь в том, что параметры сигнала соответствуют значениям, приведенным в п. 1.2.13. д •     '   ■           j          - С ■ / > ? ''У"

• 2.1.5 Измерьте уровень собственного фона блока в следующей последовательности:

• - поместите блок БДМГ-08Р-03 в свинцовую защиту с толщиной сте

нок не менее 50 мм. Проверку блоков БД1МОГ-08Р-04 и БДМГ-08Р-05 проводить без защиты, если внешний гамма-фон не превышает 0,2 мкЗв/ч (К) мкР/ч);'          \ У             ■

• - установите время измерения счетного прибора 100 с и измерьте пять раз число импульсов N fl, поступающих с блока;

• - вычислите уровень собственного фона пр в импульсах в секунду по [{юрмуле

Of = 210-З^Кй

\ ; • 1=1

уровень собственного фона не должен превышать значений, указаи-г.ых в таблице 1 настоящего руководства.

• 2.1.6 Измерьте среднюю частоту импульсов на выходе блока при вкдюченном бленкере в следующей последовательности:

• - установите время измерения счетного прибора 100 с, включите бленкер переключателем S1 и измерьте пять раз число импульсов поступающих с блока;

• - вычислите среднюю частоту импульсов на выходе блока при включенном бленкере /7^, в импульсах в секунду по формуле

  (3)

Средняя частота импульсов на выходе блока, вычисленная по формуле (3), должна превышать уровень собственного фона, вычисленный по формуле (2) не менее чем в десять раз.

- отключите устройство проверки (бленкер), при этом средняя частота импульсов на выходе блока должна уменьшиться до уровня собственного фона.

2.2 Размещение и монтаж

• 2.2.1 Перед монтажом блока необходимо проверить его работоспособное гь по мечодике п. 2.1. и провести поверку в соответствии с указаниями раздела 4.

• 2.2.2 Для монтажа блока используйте принадлежности и кабельную часть разъема, входящую в монтажный комплект. Установочные размеры блоков приведены на рисунке 6.

• 2.2.3 Соединение блока с источником питания и измерительной аппаратурой производится кабелем с медными витыми парами в общем экране, сечением жил не менее 0,5 мм^, шаг скрутки не более 40 мм, в соответствии со схемой, приведенной в приложении А., допустимая длина кабеля не более 800 м. При использовании блока в централизованной системе радиационного контроля безопасности соединение блока производится по схеме системы, в которой он будет использоваться с учетом требований, изложенных в настоящем пункте.

в миллиметрах

"'■I

• 2.2.4 Монтаж блока производится в следующей последовательности:

• - закрепите зажимы ЖШ4.427.006 или кронштейны еМб. 133.058 в месте расположения блока в соответствии с рисунком 6;

• - наденьте на кабель и заземляющий провод манжету ЖШ8.687.850-01 и подпаяйте кабель к разъему в соответствие со схемой, приведенной в Приложении А;

• - установите блок на штатное место, зафиксировав его зажимами таким образом, чтобы геометрический центр детектора, обозначенный метками на корпусе, находился на максимальном расстоянии от поверхности или конструкции, на которой он закреплен;

• - соедините кабель и заземляющий провод с блоком и наденьте манжету ЖШ8.687.850-01 на корпус блока;

• - зафиксируйте кабель для исключения нарушения контакта в разъеме;

• - подключите блок к специальной системе защитного заземления измерительной аппаратуры. Сечение заземляющего провода должно быть не менее 2,5мм2. Материал провода - медь;

• - подключите кабель к измерительной системе потребителя, в комплекте с которой он должен работать в соответствии с проектом.

• 2.2.5 При соединении блока детектирования с источниками питания + 12 В и + 6 В кабелем длиной свыше 100 м значения выходных напряжений источников необходимо устанавливать с учетом падения напряжения на жилах кабеля, при этом напряжение питания на входах блока должны соответствовать значениям приведенным в 1.2.10, 1.2.11. Падение напряжения в вольтах на жилах кабеля сечением 0,5 мм^ длиной L метров при токах потребления In в амперах в соответствии с пунктами 1.2.10, 1.2.12 составляет 0,07-I„-L.

  1

  ■ы-

3 Использование блока детектирования

• 3.1 Блок детектирования используется для определения мощности полевой поглощенной дозы гамма излучения.

Определение мощности дозы в месте расположения блока детектирования производится По формуле

Р = (п-йр-5-'

• - мощность полевой поглощенной дозы в месте расположения блока детектирования,

• - чувствительность блока детектирования, указанная в паспорте на блок с*’Тр“’-ч;

• - значение средней скорости счета, полученной при измерении,с'*                                 \              V •           -

  ttf

• - значение уровня собственного фона, записанное в паспорте наблок,с'’.

• 3.2 Проверка работоспособности блока производится измерением приращения средней частоты имхо^льсов на выходе блока при включении бленкера. При этом приращение средней скорости счета должно быть не менее значений средней скорости счета от бленкера, указанной в паспорте на блок. Включение бленкера производится подачей напряжения + (6 ± 0,6) В на контакт 5 выходного разъема.

• 3.3 Отключение блока производится подачей команды УПРАВЛЕНИЕ в виде постоянного напряжения + (12±0,3) В на контакт 11 выходного разъе-

ма.

4 Методы и средства поверки

Настоящий раздел устанавливает методы и средства поверки блока.

Периодичность поверки - один раз в год.

Поверка обязательна после проведения его ремонта.

• 4.1 Операции и средства поверки.

При проведении поверки должны быть выполнены операции, указанные в таблице 5 и применены средства поверки с характеристиками, указанными в таблице 4.

Примечание. Допускается применять другое оборудование, обеспечивающее контроль и испытания изделий на соответствие требованиям настоящего руководства по эксплуатации.

Таблица 5

• 4.2 Условия поверки и подготовка к ней.

  • 4.2.1 При проведении поверки должны соблюдаться следующие усло-

вия:

• - температура окружающей среды - (20 + 5)®С;

• - относительная влажность воздуха - от 30 до 80 %;

• - атмосферное давление           - от 84 до 106,7 кПа;

• - уровень внешнего гамма-фона     - не более 0,2 мкЗв/ч.

• 4.2.2 Схема подключения блока детектирования к источникам питания и измерительным приборам должна соответствовать, указанной на рисунке 5, длина соединительного кабеля должна быть не более 5 м.

• 4.2.3 Напряжения на выходе источников питания должны иметь ио-минальные значения.

Все измерения должны проводиться не ранее чем через 9 с (0,15 мин) после подачи напряжения питания.

• 4.3.1 В комплект блока, предъявляемого на поверку, должны входить: “ блок детектирования;

- паспорт;

• - руководство по эксплуатации.

При внешнем осмотре блока детектирования должно быть установлено отсутствие механические повреждения корпуса и покрытий, влияющих на метрологические характеристики блока.

• 4.3.2 Проверку работоспособности блока проводить в следующем порядке:                      '                ■                 У             г-;: -:'л •     ?7

• - включить ИСТОЧНИКИ питания;

— включить бленкер, Для чего С помощью переключжгеля З! подать на блок напряжение + 6 В;

• - по пересчетному прибору убедиться в увеличении средней частоты ь;мпульсов на выходе блока.

• 4.3.3 Определение метрологических характеристик

• 4.3.3.1 Определение уровня собственного фона производить по

методике п.2.1.5.

• 4.3.3.2 Определение основной относительной погрешности производить в с-ледующем порядке:

• - расположи гь блок на поверочной установке в соответствии с приложением Б и измерить по методике п. 2.1.5 среднюю скорость счета импульсов nf, обусловленную внешним гамма-фоном в месте расположения блока.

• - создать поочередно в месте расположения блока поля гамма-излучения с мощностью дозы Ро,О5 = 0,05-Ртах И Ро,8 = 0,8-Ртах , ГДе Ртах -мощность дозы, соответствующая конечному значению диапазона измерения. Значения Pq.os и Pq.s Для каждого типа блока детектирования приведены в таблице 6.

Таблица 6

Геометрический центр детектора, обозначенный метками на корпусе, до.нжен р;1еио.н<1га 11.ея h;i оси коллимированного пучка излучения.

Для каждого значения Р<,.о5 и Ро.х при времени набора информации

100 с:

- измерить три раза число импульсов на выходе блока,

- ВЫЧИСЛИТЬ среднюю скорость счета на выходе блока в импульсах в секунду по формулам

где ' ;» средняя скорость счета на выходе блока, обусловленная внешним гамма-фоном в месте расположения блока, с’’

- рассчитать значения чувствительности блока So,os ;и для;вначе-ИИЙ мощности дозы Ро,05 и Ро,8 ПО форМуЛЗМ и; <  2 \' оу; ■   • г /

.   _^0.05

■ ■ <Ьо,О5 =—— W5

<5    48

« рассчитать отклонения чувствительностей/блока- So,05 и • ;So,ji от значения чувствительности S, записанной в паспорте, в процентах по формулам-О' ';                                 .              3 /з -;

8oo5 —S

So,o5=--2^^-1OO

8og~S

Ч8=--“-1оо

- рассчитать основную относительную погрешность преобразования в

процентах по формуле

• - погрешностьтрадуировочной установки, %;

  «У,™»

• - максимальное из значений отклонения чувствительности, полученных по формулам (9), (10)

24' 2'4'Блокщчйтается выдержавшим поверку, если значение основной' по-грешности>преобразовани8, рассчитанное пр формуле (1'1) лежит в пределах, указанных- в п.21',2.4о а^уровень собственного-фона не- превышает .значений, указанных в таблице !.

4.4 Офснчм.ыние результатов поверки.^^ ^^^^^^^^^ ^^ ^^^^ Д ^

1.4.1 1Ь'.ло;к'| (ельные результаты поверки оформляются:

- при iiepiHHiHosi поверке в разделе "Свидетельство о приемке'' пас-

порта; •              ' \т ■               \                 ; / ч ■ ■

; ; р- при периодической поверке путем выдачи «Свидетельства» по фор-ме, установяег1нойпСГ1Р 50.2.006’94.

• 4.4.2 11ри (ч рппагс.'ьиых результатах поверки должно выдаваться извещение о ненрщ одноегн блока и изъятии его из обращения, после чего блок до.-гжеп иаираиля I ьея в ре.мон i или же на утилизацию, как не подлежащий

pe.Moii 1 >.

г        е/у S ST        i OS-e}^

5 Возможные неисправности и способы их устранения

• 5.1 Наиболее вероятные неисправности и способы их устранения указаны в таблице 7.                              У        ■    /           \

Таблица 7

• 5.2 Замена неисправных узлов должна производиться в специализированных ремонтных мастерских.

• 5.3 При проведении ремонтных работ соблюдайте требования безопасности, указанные в разделе 1.5.

• 5.4 Для определения неисправного узла необходимо

  • 5.4.1 Снять кожух блока.

  • 5.4.2 Подключить блок к источнику питания и измерительным приборам в соответствии с рисунком 5.

6 Техническое обслуживание

• 6.1 Общие указания

  • 6.1.1 Техническое обслуживание блока проводится лицами епециаль-

• но обученными:                                           22

• - приемам работы с устройствами и блоками детектирования ионизирующих излучений;

• -  приемам работы с аппаратурой, указанной в таблице 5

• -  приемамработынаградуировочныхустановках;^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^

• 6.1.2 Техническое обслуживание блока осуществляется после ознакомления с настоящим руководством.

• 6.2 Меры безопасности

  • 6.2.1 При проведении работ по техническому обслуживанию блока

должны соблюдаться требования по электробезопасности, радиационной безопасности в соответствии с 1.5 и требования безопасности, оговоренные в эксплуатационной документации приборов и оборудования, указанного в таблицей и используемого при проведении работ. •        < э- • ; . э э ;. •

• 6.3 Порядок технического обслуживания

  • 6.3.1 Техническое обслуживание проводится через 6 месяцев и через 1

год работы блока.             Т                      2 г с/2 г-

- проверка отсутствия трещин и сколов на наружных пластмассовых

изделиях;                  ;              ■     ■'              ? .. ■           -с; -; -     •

проверка отсутствия разрывов на резиновой манжете, закрывающей соединительный разъем блока типа 2РМ;

проверка работоспособности блока в соответствии с 2.1;

дезактивация корпуса блока, при необходимости, растворами в со-о1ветсгвии с 1.2.17. <11,езактивация проводится протиркой пoвepx-f (оети блока матерчатым тампоном, смоченным дезактивирующим

<   ; V растворомД т         у

0,3.3 4epci 1 I од работы проводятся работы, указанные В 6.3.2 И Проверка метрологических характеристик блока в соответствии с разделом 4.

f).3.4 По истечении назначенного срока службы бленкера (5 лет) должна проводится •'его- дамена. После замены бленкера необходимо провести проверк}' б.-ц.ка в соответствии с разделом 4. Полученные значения характеристик, от.зичиые от значений ириведсииы.х в таблице 1 паспорта блока ЖИ 12.32S.f»55 ОЗ ПС. чаисс1г. в 1аблицу 1 паспорта блока.

Демон i 11| н11,111111,1с блситсры подлежа т утилизации по правилам ути-.лизации твс]? ii.ix ощиоак тшшых отходов в соответствии СП2.6.1.799-99.

Разбо]ч<а бленкеров пс допускается.

"Г

7 Маркировка, консервация, упаковка

• 7.1 Маркировка, пломбирование

  • 7.1.1 На блоке детектирования нанесены:

• - условное обозначение блока;

• -  положение центра чувствительной зоны детектора;

• -  год изготовления (две последние цифры);

« порядковый номер изделия по системе нумерации предприятия-

изготовителя;

- знак или контуры знака радиационной опасности;^^ ^^^^^^^^^^ ^^^ ^^^^

Знак государственного реестра, товарный знак предприятия-изготовителя наносятся на паспорт изделия.

1.\.2 Пломбирование блока детектирования производится пластмассовой пломбой.

7.2 Консервация и упаковка

• 7.2.1 Консервация блока детектирования и комплекта ЗИП проводится в закрытом вентилируемом помещении при температуре окружающего воздуха от плюс 15 до плюс 40 и относительной влажности до 80 М, при +20 при отсутствии в окружающей среде агрессивных примесей.

• 7.2.2 Блок детектирования, эксплуатационная документация и комплект ЗИП помещаются в пленочные чехлы с осушителем - силикагелем. Чехлы герметично завариваются.

• 7.2.3 Упакованные в пленочные чехлы блок детектирования, комплект ЗИП, эксплуатационная документация помещаются в транспортную тару.

8 Транспортирование и хранение

• 8.1 Транспортирование

  • 8.1.1  Транспортирование блоков в упаковке предприятия-изготовителя может производиться на любые расстояния любым видом транспорта при соблюдении следующих условий:

• - при транспортировании открытым транспортом ящики с блоками детектирования должны быть накрыты водонепроницаемым материалом;

• - транспортирование по железной дороге должно производиться в крытых чистых вагонах;

• - при транспортировании морским или водным транспортом ящики с блоками детектирования должны размещаться в трюмах;

• - при перевозке воздушным транспортом ящики с блоками должны быть размещены в отапливаемом герметизированном отсеке.

• 8.1.2 Температура окружающей среды при транспортировании от минус 50 до плюс 50 ®С, относительная влажность до 95% при + 35 °C.

• 8.1.3 Положение ящиков с блоками детектирования при транспортировании, погрузке и выгрузке должно соответствовать надписям на них.

• 8,1.4 Указания предупредительной маркировки должны выполняться на всех этапах следования блоков по пути от грузоотправителя до грузополучателя.

• 8.1.5 Транспортирование блоков детектирования должно осущеетв-ляться в соответствий с требованиями правил безопасности при транспортировании радиоактивных материалов НП-053-04 к освобожденным упаковкам (номер OOH-2Q11) и СанПиН 2.6.1.1281.

у 8.2 Хранение-                       ■■                        •

• 8.2.1 До введения в эксплуатацию блок детектирования следует хранить на складах в упаковке предприятия-изготовителя при температуре окружающего воздуха от плюс 10 до плюс 35 °C и относительной влажности до 80 % при + 25 °C.

9 Уги лизан ИЯ

• 9.1 Блок детектирования, выведенный из эксплуатации и не подлежащие ремонту, должен быть утилизирован в следующем порядке:

  • 9.1.1 Проверить блок на наличие радиоактивного загрязнения, при необходимости провести дезактивацию.

  • 9.1.2 При отсутствии радиоактивного загрязнения разобрать блок, извлечь из него бленкер. Разборка бленкера не допускается.

Извлеченный из блока бленкер подлежит утилизации по правилам утилизации твердых радиоактивных отходов.

• 9.1.3 Блок, не имеющий радиоактавного загрязнения, после извлече

ния из него бленкера утилизируется в порядке, установленном в стране, где ■■жсилуатируетсяблок детектирования. - /   - з- ■                 .У

• 9.1.4 Блок, имеющий после дезактивации радиоактивное за1рязнение выше допустимых норм, разборке не подлежит и утилизируется по правилам утилизации твердых радиоактивных отходов.

< Приложение А \           ; Р ■ ''; ,,   ' •

;     ;          <              ;                                          сл.ч.ц')                   ■■     ■           ;    ■               ;

Схема соединения блока детектирования с измерительной аппаратурой

ИП1

ИП2

+ 12 В

+ 12 В

-12 В

-12 В

к устройству управлениия

R5

1.2 кО м

ИП1, ИП2 - источники питания стабилизированные, выходное напряжение 12 В, уровень пульсации не более 20 мВ; VD1 - диод полупроводниковый высокочастотный. Обратное напряжение не менее 30 В;

VD2 - оптрон, входной ток 10 мА;

VT1 - транзистор, и„а^= 30 В, коэффициент усиления 40+ 200;

R1...R5 - резисторы, мощностью 0,125 Вт. не проволочные.

приложение Б

(обязательное)

Схема расположения блоков на поверочной установке при проведении поверки (градуировки)

Расположение блоков БДМГ-08Р-03, БДМГ-08Р-05

Расположение блоков БДМГ-08Р-04

i
