Методика поверки «ГСОЕИ. Виброустановка калибровочная DVC-500» (КЕДР.402248.002 МП)

ООО «ТД «Технекон»

ректор

. В. Тимофеев 2009 г.

~Т

Государственная система обеспечения единства измерений Виброустановка калибровочная DVC-500 Методика поверки

КЕДР.402248.002 МП

2009

Наименование операции	Номер пункта настоящего документа	Проведение операции при
		первичной поверке	периодической поверке
Проверка неравномерности АЧХ в рабочем диапазоне частот при измерении виброускорения контроллера вибрации DVC120	7.5.7	+	-
Проверка неравномерности АЧХ в рабочем диапазоне частот при измерении виброскорости контроллера вибрации DVC120	7.5.8	+	-
Проверка неравномерности АЧХ в рабочем диапазоне частот при измерении виброперемещения контроллера вибрации DVC-120	7.5.9	+	-
Проверка напряжения на входе, на выходе, номинальной мощности и коэффициента гармоник усилителя мощности SPA-110	7.5.10	+	-
Проверка рабочего диапазона частот усилителя мощности SPA-110	7.5.11	+	-
Проверка уровня собственных шумов усилителя мощности SPA-110	7.5.12	+	-
Проверка устойчивости работы усилителя мощности SPA-110	7.5.13	+	-
Проверка зависимости выходного напряжения усилителя мощности SPA-110 от изменения напряжения сети питания	7.5.14	+	-

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К поверке виброустановки допускают лиц:

- прошедших обучение в установленном порядке и аттестованных в качестве поверителей;

- изучивших нормативные документы на измеритель и настоящую методику поверки;

- имеющих опыт работы со средствами измерений параметров вибрации не менее одного года.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки должны соблюдаться следующие требования безопасности:

- средства поверки и поверяемые средства, а также вспомогательное оборудование должны иметь защитное заземление, не допускается использование в качестве заземления корпусов силовых электрических и осветительных щитов и арматуру центрального отопления;

- лица, допускаемые к поверке, должны при необходимости пользоваться средствами индивидуальной защиты от акустического шума (наушники), которые снижают уровень шума не менее, чем на 20 дБ;

- меры безопасности при подготовке и проведении измерений должны соответствовать действующим требованиям ГОСТ 12.2.007.0-75, «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

• 4.2 Установку и подключение средств поверки, поверяемых средств, а также вспомогательного оборудования производить при выключенном источнике питания.

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.408288.003 МП

  Лист

УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

- температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питания промышленной сети

  - частота переменного напряжения промышленной сети

от 49,5 до 50,5 Гц;

• - уровень звукового давления                не более 65 дБ;

• - уровень внешних электрических и магнитных полей, а также действие вибрации в месте поверки виброустановки должны быть в пределах норм, установленных в нормативной документации на виброустановку.



  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.468246.002 МП

  Лист

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  • 6.1 Подготовка к поверке эталонных, рабочих и вспомогательных средств должна соответствовать требованиям нормативных документов на эти средства.

  • 6.2 Эталонные, поверяемые и вспомогательные средства должны быть выдержаны в условиях, описанных в п. 5, не менее 2-х часов.

  • 6.3 Перед проведением поверки необходимо проверить наличие заземления и электрических соединений между блоками поверяемой виброустановки.

  • 6.4 Крепление вибропреобразователей к вибровозбудителю должно соответствовать руководству по эксплуатации на вибропреобразователь.

  • 6.5 Для обезжиривания рабочей поверхности вибростола и основания вибропреобразователя перед установкой его на вибростол применяют спирт этиловый по ГОСТ Р 51723-2001 из расчета 5 г на один вибропреобразователь.

  • 6.6 Применяемые эталонные и иные средства измерений должны иметь действующие свидетельства о поверке.

  • 6.7 Отображение результатов измерения осуществляется при помощи программы «DVC-120», входящей в состав поставки виброустановки.

  • 6.8 Проверки проводятся с помощью персонального компьютера, который должен удовлетворять следующим требованиям:

- процессор не хуже Intel Pentium IV, 1 ГГц;

- объем оперативной памяти не менее 512 Мб;

- интерфейс RS-232;

- интерфейс USB;

- операционная система Microsoft Windows XP Professional Rus;

- установленное ПО «DVC-120».

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  • 7.1  Внешний осмотр

    • 7.1.1 При внешнем осмотре должно быть установлено соответствие виброустановки следующим требованиям:

- отсутствие механических повреждений корпусов, соединительных кабелей и электрических разъемов, влияющих на работоспособность виброустановки;

- наличие неповрежденных пломб;

- соответствие комплектности и маркировки требованиям, установленным в паспорте КЕДР .402248.002 ПС на виброустановку;

- контактирующая поверхность вибропреобразователей должна быть очищена от загрязнения и не иметь выступающих заусенцев;

- резьбовые части вибропреобразователя и электрических разъемов не должны иметь видимых повреждений;

- контакты защитного заземления компонентов виброустановки должны иметь механическую надежность.

• 7.1.2 В случае несоответствия виброустановки хотя бы одному из вышеуказанных требований она считается не пригодной к применению и поверку не проводят до устранения выявленных дефектов. Если дефекты устранить невозможно, выдается извещение о непригодности виброустановки с указанием причин.

• 7.2  Опробование

  • 7.2.1 Собрать и включить виброустановку согласно руководству по эксплуатации КЕДР.402248.002 РЭ в комплектности согласно паспорту КЕДР.402248.002 ПС.

  • 7.2.2 В окне приложения «DVC-120» установить значение виброускорения 10 м/с² на частоте160 Гц.

  • 7.2.3 Убедиться в правильности срабатывания средств индикации и сигнализации установки.

    Изм	Лист	№ Докум.	ПоДп.	Дата

    КЕДР.402288.003 МП

    Лист

• 7.3 Проверка электрического сопротивления изоляции

  • 7.3.1 Для проверки электрического сопротивления изоляции компонентов виброустановки подключают мегаомметр между металлическим корпусом и выходными сигнальными разъемами и измеряют величину сопротивления.

  • 7.3.2 Проверке подвергаются только компоненты виброустановки, имеющие металлический корпус.

  • 7.3.3 Значение сопротивления изоляции компонента виброустановки при требуемом испытательном напряжении 500 В должно быть не менее:

- 20 МОм в нормальных условиях;

- 2 МОм при температуре окружающего воздуха плюс 35±5°С и при верхнем значении относительной влажности воздуха, соответствующей рабочим условиям применения согласно руководству по эксплуатации.

• 7.4 Проверка соответствия виброустановки калибровочной DVC500 техническим требованиям

  • 7.4.1 Проверка вибрационного шума СКЗ виброускорения

    Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

    5

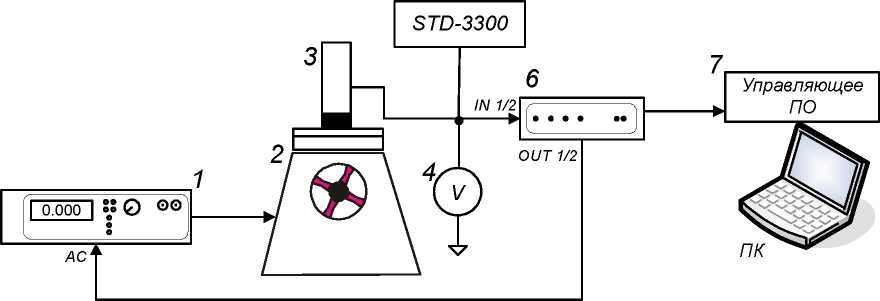

    Рисунок 1

где:

• 1 - усилитель мощности SPA-110;

• 2 - вибростенд Tira S51120 (S 514);

• 3 - эталонный виброакселерометр;

• 4 - мультиметр Agilent 34401 А;

• 5 - виброанализатор STD-3300;

• 6 - контроллер вибрации DVC-120;

• 7 - Управляющее ПО - программное обеспечение «DVC-120», устанавливаемое на ПК.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.448244.002 МП

  Лист

• 7.4.1.1 Собрать схему согласно Рисунок 1 с эталонным виброакселерометром Bruel&Kj^r 8305, подключенным через усилитель заряда Bruel&Kj^r 2635.

• 7.4.1.2 На усилителе установить чувствительность К=10 мВ/(м/с²) и фильтр 10 кГц.

• 7.4.1.3 Вибрационный шум измеряется при включенной виброустановке, но при отсутствии сигнала возбуждения.

• 7.4.1.4 В окне приложения «DVC-120» на частоте 400 Гц задать амплитуду виброускорения а_з=0 м/с² и чувствительность К=10 мВ/(м/с²).

• 7.4.1.5 В окне приложения «DVC-120» снять показание измеренной величины виброускорения а_и и занести ее значение в протокол испытаний.

• 7.4.1.6 Повторить действия п.п. 7.4.1.1 - 7.4.1.5 для схемы с эталонным виброакселерометром PCB 301А при чувствительности К=10,4 мВ/(м/с²).

• 7.4.1.7 Повторить действия п.п. 7.4.1.1 - 7.4.1.6 для второго канала виброустановки.

• 7.4.1.8 DVC-500 считается годной, если полученные значения уровней вибрационного шума СКЗ виброускорения по обоим каналам не превышают 0,125 м/с².

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

• 7.4.2 Проверка диапазона ускорений в заданном диапазоне частот

  • 7.4.2.1 Собрать схему согласно Рисунок 1 с эталонным виброакселерометром Bruel&Kj^r 8305, подключенным через усилитель заряда Bruel&Kj^r 2635.

  • 7.4.2.2 За нижний предел диапазона воспроизведения ускорения принимается значение ускорения, превышающее величину вибрационного шума СКЗ виброускорения, измеренного в п. 7.4.1, не менее чем в 4 раза.

  • 7.4.2.3 В окне приложения «DVC-120» установить чувствительность К=10 мВ/(м/с²) и задать сигнал согласно Таблица 3.

  • 7.4.2.4 Измерить величину напряжения и_и вольтметром.

    Таблица 3

    Частота, Гц	2	10	20	140	1000	10000	15000
    СКЗ виброускорения, м/с2	0,3	8	30	100	345	345	345

    Изм	Лист	№ Докум.	ПоДп.	Дата

    КЕДР.402248.003 МП

    Лист

  • 7.4.2.5 Вычислить значение ускорения по формуле:

a. = Uu

^иК

где: К - чувствительность, К=10 мВ/(м/с²);

и_и - величина измеренного напряжения, мВ.

• 7.4.2.4 Повторить действия п.п. 7.4.2.1 - 7.4.2.5 для второго канала виброустановки.

• 7.4.2.7 DVC-500 считается годной, если полученные значения нижнего предела диапазона ускорений по обоим каналам составляют не более 0,2 м/с² и полученные значения верхнего предела диапазона ускорений по обоим каналам соответствуют значениям Таблица 3.

• 7.4.3 Проверка коэффициента гармоник ускорения



  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  • 7.4.3.1 Собрать схему согласно Рисунок 1 с эталонным виброакселерометром Bruel&Kj^r 8305, подключенным через усилитель заряда Bruel&Kj^r 2435.

  • 7.4.3.2 В окне приложения «DVC-120» установить чувствительность К=10 мВ/(м/с²) и задать сигнал согласно Таблица 3.

  • 7.4.3.3 По виброанализатору STD-3300¹ определить коэффициент гармоник g на выходе усилителя заряда 2435 и занести полученное значение в

  протокол испытаний.

  • 7.4.3.4 Повторить действия п. п. 7.4.3.2 - 7.4.3.3 для трех разных точек крепления эталонного виброакселерометра к вибростолу.

  • 7.4.3.5 Коэффициент гармоник ускорения определяется как:

  g=gmax

  (2);

  7.4.3.4 Повторить действия п. п. 7.4.3.1 - 7.4.3.5 для второго канала виброустановки.

  7.4.3.7 DVC-500 считается годной, если коэффициент гармоник ускорения по обоим каналам составляет:

  - не более 10% в диапазоне частот от 2 до 20 Гц;

  - не более 5% в диапазоне частот от 20 до 15000 Гц.

  ¹ Может использоваться Калибратор-измеритель нелинейных искажений СК4-20.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.442248.003 МП

  Лист

  7.4.4 Проверка виброускорения	коэффициента	поперечных	составляющих
  7.4.4.1 Собрать	схему согласно	Рисунок 1	с эталонным

виброакселерометром Bruel&Kj^r 8305, подключенным через усилитель заряда Bruel&Kj^r 2635.

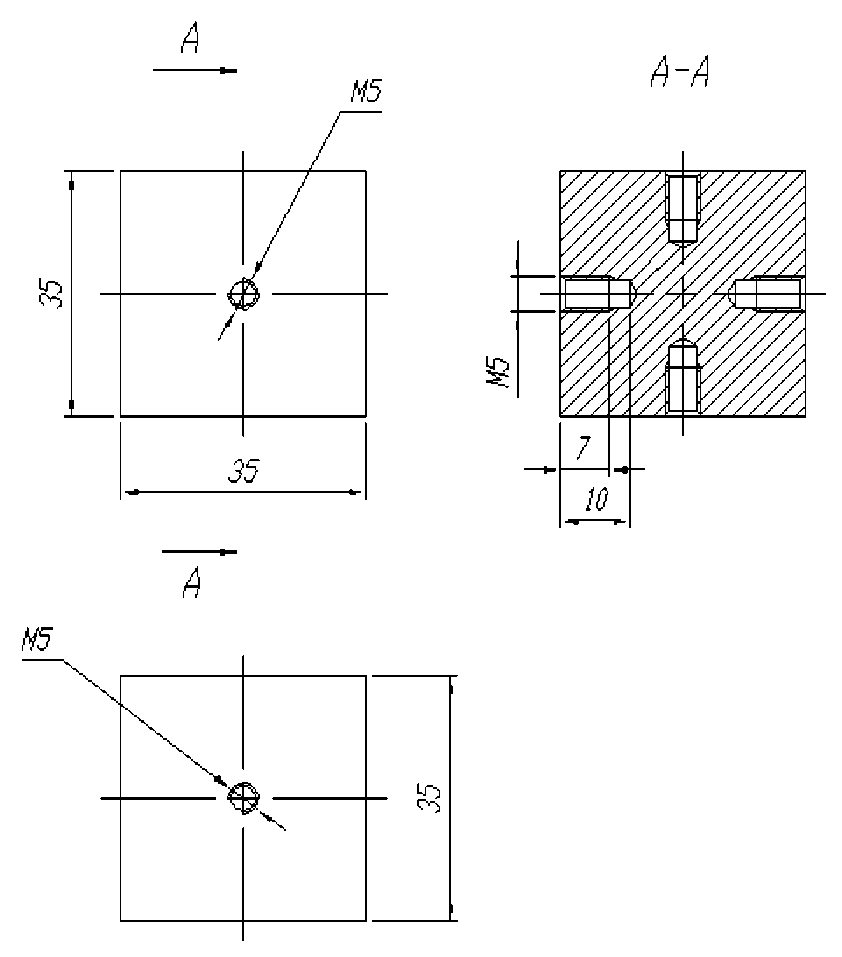

• 7.4.4.2 На вибростол установить переходной куб согласно Приложению А. Установить вибропреобразователь на куб вдоль рабочей оси.

• 7.4.4.3 В окне приложения «DVC-120» установить чувствительность К=10 мВ/(м/с²) и задать сигнал согласно Таблица 4.

Таблица 4

Частота, Гц	2	10	20	160	1000	10000	15000
СКЗ виброускорения, м/с2	0,3	8	30	100	100	100	100

• 7.4.4.4 В окне приложения «DVC-120» зафиксировать измеренную величину СКЗ виброускорения az.

• 7.4.4.5 Установить вибропреобразователь на боковую поверхность куба, закрепленного на вибростоле.

• 7.4.4.6 В окне приложения «DVC-120» установить чувствительность К=10 мВ/(м/с²) и задать сигнал согласно Таблица 4.

• 7.4.4.7 Измерить вольтметром величину напряжения и_и на выходе усилителя заряда 2635 и рассчитать значение СКЗ виброускорения а_х по формуле:

Uи

^ах = К             (3);

где: К - чувствительность, К=10 мВ/(м/с²);

и_и - величина измеренного напряжения, мВ.

• 7.4.4.8 Установить вибропреобразователь на взаимно-перпендикулярную боковую поверхность куба.

• 7.4.4.9 В окне приложения «DVC-120» установить чувствительность К=10 мВ/(м/с²) и задать сигнал согласно Таблица 4.

• 7.4.4.10    Измерить вольтметром величину напряжения и_и на выходе усилителя заряда 2635 и рассчитать значение СКЗ виброускорения ay по формуле:

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402242.002 МП

  Лист

ay = U

У К

где: К - чувствительность, К=10 мВ/(м/с²);

и_и - величина измеренного напряжения, мВ.

• 7.4.4.11 Для каждой частоты рассчитать значение коэффициента

поперечных составляющих виброускорения:

Ja_x ² + a_y ²

Ki =^У--------- -100% (5);

^az

где: a_x , ^a_y - значения СКЗ виброускорения в двух взаимноперпендикулярных направлениях, м /с²;

a_z - величина СКЗ виброускорения вдоль рабочей оси, измеренная приложением «DVC-120», м/с².

7.4.4.12 За коэффициент поперечных составляющих виброускорения принимается максимальное из вычисленных значений :

K _П = K.    (6);

П i max

7.4.4.13   DVC-500 считается годной, если полученное значение

коэффициента поперечных составляющих виброускорения не превышает 15%.

• 7.4.6.3 В окне приложения «DVC-120» установить чувствительность К=10,4 мВ/(м/с²) и задать сигнал согласно Таблица 5.

Таблица 5

Частота, Гц	2	10	40	160	400	1600	4000	8000	12500	15000
СКЗ виброускорения, м/с2	0,3	8	50	100	200	200	200	200	200	200

• 7.4.6.4 В окне приложения «DVC-120» зафиксировать измеренную величину СКЗ виброускорения ^a _з .

• 7.4.6.5 Вольтметром измерить величину напряжения Uf и вычислить по формуле значение СКЗ виброускорения ^a _f :

Uf

^af = ~_КГ              (10);

где: К - чувствительность, К=10,4 мВ/(м/с²);

U_f - величина измеренного напряжения, мВ.

• 7.4.6.6 Вычислить значение погрешности по формуле:

  max a_f - a_з

  •100%

  (11);

где: ^a_f - вычисленное значение измеренного СКЗ виброускорения;

a₃ - заданное значение СКЗ виброускорения.

• 7.4.6.7 Повторить действия п.п. 7.4.6.1 - 7.4.6.6 для второго канала виброустановки.

• 7.4.6.8 DVC-500 считается годной, если полученное значение погрешности автоматического поддержания заданного уровня ускорения в номинальном диапазоне частот по обоим каналам составляет не более 5%.

• 7.4.7 Проверка предела погрешности воспроизведения ускорений в точке номинального диапазона частот и амплитуд

• 7.4.7.1 Предел допускаемой погрешности воспроизведения ускорений в точке номинального диапазона частот и амплитуд с доверительной вероятностью 0,9 вычисляется по формуле:

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.408248.002 МП

  Лист

^da = ±^0,95 '^В^ ^+dT ^+dn ^+dA4X_a² (1 2);

где: d_B - предел основной относительной погрешности измерения ускорения контроллера вибрации DVC-120 (вычисленный в п. 7.5.4),%;

d_r - предел дополнительной погрешности измерения от наличия высших гармоник (вычисленный в п. 7.4.3), %;

d_n - предел дополнительной погрешности измерения от наличия поперечных составляющих (вычисленный в п. 7.4.4), %;

d_A4X - предел неравномерности АЧХ в режиме воспроизведения ускорения контроллера вибрации DVC-120 (определяемый ниже в п.п. 7.4.7.2 -7.4.7.11), %.

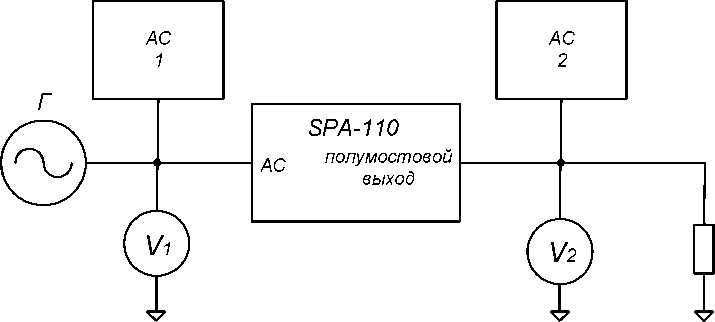

Вольтметром V1 измерить величину напряжения U Гбаз , В.

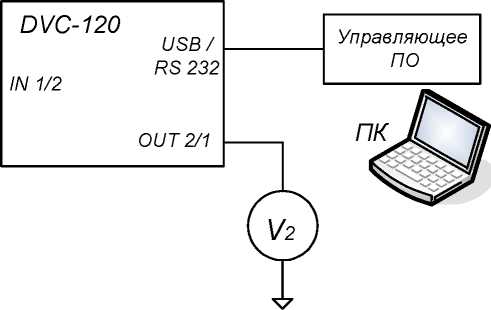

Вольтметром V2 измерить величину напряжения U _АРУ , В.

Повторить п.п. 7.4.7.4 - 7.4.7.6 для следующих значений частот: 2,

5, 10, 20, 30, 80, 400, 500, 800, 2000, 4000, 5000, 8000, 10000, 12500 и 15000 Гц

и зафиксировать измеренные величины U_ri и U_АРУ, в протоколе испытаний.

• 7.4.7.8 Для каждого из диапазона частот: от 2 до 20 Гц, от 20 до 5000 Гц, от 5000 до 15000 Гц вычислить значения неравномерностей АЧХ по формуле:

  Di =

  ^U АРУ_б ^UАРУ,

  баз

  • U г,

  •U _Г

  баз

  1 • 100% (13);

  где:

  ^U АРУ _i

  измеренная величина СКЗ напряжения АРУ для заданного

значения частоты,

U_AP^ - измеренная величина СКЗ напряжения АРУ на базовой частоте,

В;

U_r - величина напряжения генератора на базовой частоте, В;

U_ri - величина напряжения генератора для заданного значения частоты,

В.

• 7.4.8 Проверка предела погрешности воспроизведения перемещений в точке номинального диапазона частот и амплитуд

• 7.4.8.1 Предел допускаемой погрешности воспроизведения виброперемещений в точке номинального диапазона частот и амплитуд с доверительной вероятностью 0,9 вычисляется по формуле:

^ds = ±⁰,^{95       + d}/ ^{+ d}n^{2 + d}A4x_s² (15);

где: d_B - предел основной относительной погрешности измерения виброперемещения контроллера вибрации DVC-120 (вычисленный в п. 7.5.5), %;

d_r - предел дополнительной погрешности измерения от наличия высших гармоник (вычисленный в п. 7.4.3), %;

d_n - предел дополнительной погрешности измерения от наличия поперечных составляющих (вычисленный в п. 7.4.4), %;

d_x - предел неравномерности АЧХ при измерении виброперемещения

вибрации DVC-120 (определяемый ниже в п.п. 7.4.8.2 - 7.4.8.11),

• 7.4.9 Проверка предела основной погрешности установки частоты



где:

V - мультиметр Agilent 34401А в режиме частотомера;

DVC-120 - испытываемый контроллер вибрации DVC-120;

Управляющее ПО - программное обеспечение «DVC-120», устанавливаемое на ПК.

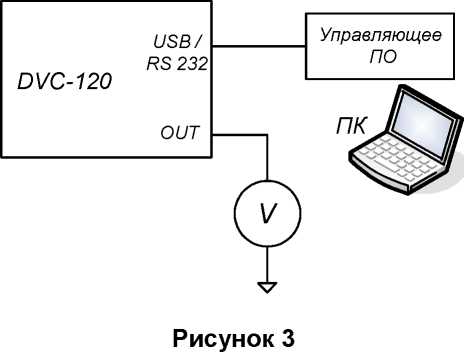

• 7.4.9.1 Собрать схему согласно Рисунок 3.

• 7.4.9.2 В окне приложения «DVC-120» установить значение напряжения 1 В СКЗ на частоте F^2 Гц.

• 7.4.9.3 Вольтметром, работающим в режиме частотомера, измерить величину частоты Fi.

• 7.4.9.4 Вычислить по формуле значение предела основной погрешности установки частоты:

^DF = 1F - ^FJ (18);

• 7.4.9.5 Повторить п.п. 7.4.9.2 - 7.4.9.4 для следующих значений частот: 10, 40, 160, 400, 1600, 4000, 8000, 12500 и 15000 Гц.

• 7.4.9.6 DVC-500 считается годной, если полученное значение предела основной погрешности установки частоты для каждого значения частоты составляет ±0,25+ 5^0’⁴1_ном.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402268.002 МП

  Лист

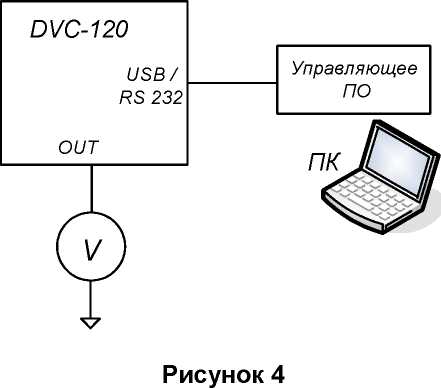

• 7.5.2 Проверка допустимого коэффициента гармоник контроллера вибрации DVC-120

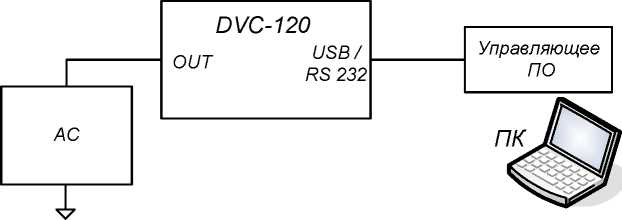

  Рисунок 5

где:

АС - виброанализатор STD-3300 или калибратор-измеритель нелинейных искажений СК6-20;

DVC-120 - испытываемый контроллер вибрации DVC-120;

Управляющее ПО - программное обеспечение «DVC-120», устанавливаемое на ПК.

• 7.5.2.1 Собрать схему в соответствии с Рисунок 5.

• 7.5.2.2 В окне приложения «DVC-120» установить на частоте 400 Гц выходное напряжение Ub = 1,5 В СКЗ.

• 7.5.2.3 Виброанализатором STD-3300 измерить величину коэффициента гармоник g.

• 7.5.2.4 Повторить действия п.п. 7.5.2.1 - 7.5.2.3 для следующих значений частот: 2, 5, 10, 20, 30, 80, 400, 500, 800, 2000, 4000, 5000, 8000, 10000, 12500 и 15000 Гц.

• 7.5.2.5 Повторить действия п.п. 7.5.2.1 - 7.5.2.4 для второго канала виброустановки.

• 7.5.2.6 DVC-500 считается годной, если для обоих каналов коэффициент гармоник составляет не более:

• - 0,06% в диапазоне частот от 2 до 1000 Гц;

• - 0,1% в диапазоне частот от 1000 до 5000 Гц;

• - 0,6% в диапазоне частот от 5000 до 10000 Гц;

• - 1% в диапазоне частот от 10000 до 15000 Гц.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.442244.003 МП

  Лист

• 7.5.3 Проверка диапазона регулирования и погрешности автоматического регулирования контроллера вибрации DVC-120

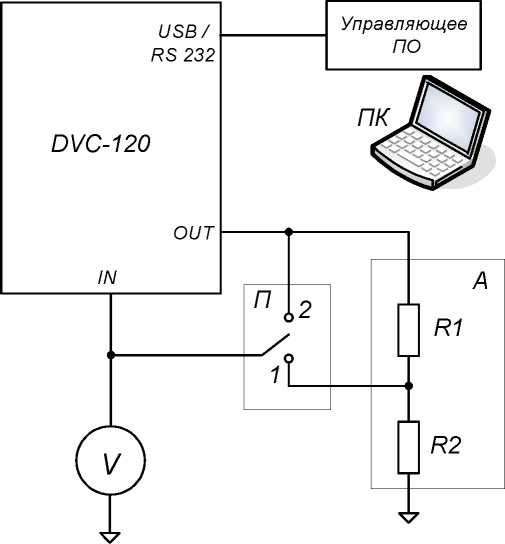

  Рисунок 6

где:

Управляющее ПО - программное обеспечение «DVC-120», устанавливаемое на ПК.

DVC-120 - испытываемый контроллер вибрации DVC-120;

V - мультиметр Agilent 34401А;

А - аттенюатор (1:1000);

R1=9,1 кОм 1%;

R2=10,1 Ом 1%;

П - переключатель.

• 7.5.3.1 Собрать схему согласно Рисунок 6.

• 7.5.3.2 Переключатель перевести в положение 1, при котором ослабление равно 60 дБ.

• 7.5.3.3 В окне приложения «DVC-120» установить режим авторегулирования и режим измерения напряжения, затем установить на частоте 400 Гц выходное напряжение Ub = 2,8 В СКЗ.

• 7.5.3.4 Вольтметром измерить величину напряжения U1 и занести полученное значение в протокол испытаний.

• 7.5.3.5 Переключатель перевести в положение 2.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402246.003 МП

  Лист

• 7.5.3.6 В окне приложения «DVC-120» установить на частоте 400 Гц выходное напряжение Ue = 2,8 В СКЗ.

• 7.5.3.7 Вольтметром измерить величину напряжения U2 и занести полученное значение в протокол испытаний.

• 7.5.3.8 Вычислить значение погрешности автоматического регулирования по формуле:

^d = ²⁰ •^lgU (19);

где: U₁ - значение измеренного напряжения при переключателе в положении 1;

U2 - значение измеренного напряжения при переключателе в положении 2.

• 7.5.3.9 Повторить действия п.п. 7.5.3.1 - 7.5.3.8 для второго канала виброустановки.

• 7.5.3.10   DVC-500 считается годной, если для обоих каналов значение погрешности автоматического регулирования составляет не более 0,2 дБ.

• 7.5.4 Проверка предела допускаемой основной погрешности измерения виброускорения контроллера вибрации DVC-120

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

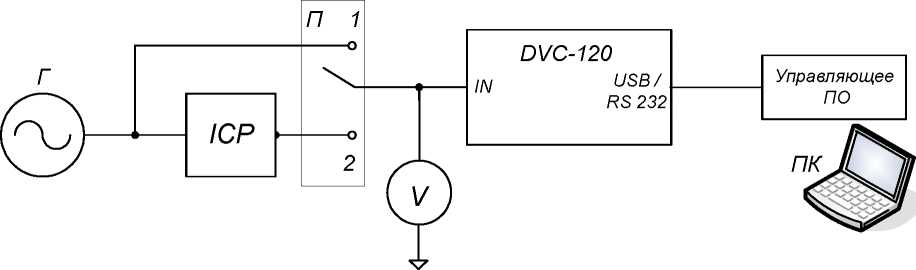

  Рисунок 7

где:

Г - генератор сигналов низкочастотный прецизионный Г3-122;

ICP - эквивалент ICP-вибропреобразователя ICP010 № 01000110, ICP020 № 02000110; П - переключатель;

V - мультиметр Agilent 34401А;

DVC-120 - испытываемый контроллер вибрации DVC-120;

Управляющее ПО - программное обеспечение «DVC-120», устанавливаемое на ПК.

• 7.5.4.1 Собрать схему согласно Рисунок 7.

• 7.5.4.2 Переключатель перевести в положение 1.

• 7.5.4.3 В окне приложения «DVC-120»:

- отключить авторегулирование;

- установить вход по напряжению;

- установить чувствительность K=10 мВ/(м/с²);

- выбрать режим измерения виброускорения.

• 7.5.4.4 На генераторе установить на частоте 160 Гц напряжение U согласно Таблица 6 для разных точек диапазона измерения виброускорения.

Таблица 6

Напряжение U	2 мВ	5 мВ	10 мВ	50 мВ	200 мВ	1 В	2 В	3,45 В
СКЗ виброускорения а, м/с2	0,2	0,5	1	5	20	100	200	345

7.5.4.5 Для каждого значения задаваемого напряжения измерить

вольтметром значение СКЗ напряжения U₃ и зафиксировать из окна приложения «DVC-120» измеренное значение СКЗ виброускорения а_и.

• 7.5.4.6 Для каждого значения задаваемого напряжения рассчитать значение основной погрешности измерения виброускорения:

  d=

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  Uз - K • аи

  Uз

  • 100% (20);

  где: и_з - СКЗ напряжения, измеренное вольтметром, мВ;

  K=10 мВ/(м/с²);

  аи - значение измеренного СКЗ виброускорения, м/с².

  • 7.5.4.7 Переключатель перевести в положение 2.

  • 7.5.4.8 В окне приложения «DVC-120»:

  • - отключить авторегулирование;

  • - установить вход ICP;

  • - установить чувствительность K=10 мВ/(м/с²);

  • - выбрать режим измерения виброускорения.

  • 7.5.4.9 Повторить действия п.п. 7.5.4.4 - 7.5.4.6.

  • 7.5.4.10    Повторить действия п.п. 7.5.4.1 - 7.5.4.9 для второго канала виброустановки.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.408246.003 МП

  Лист

• 7.5.4.11 DVC-500 считается годной, если для обоих каналов значение предела допускаемой основной погрешности измерения виброускорения не превышает:

- 2 % в диапазоне от 0,2 до 1 м/с²;

- 1 % в диапазоне от 1 до 345 м/с².

7.5.5 Проверка предела допускаемой основной погрешности измерения виброскорости контроллера вибрации DVC-120

• 7.5.5.1 Собрать схему согласно Рисунок 7.

• 7.5.5.2 Переключатель перевести в положение 1.

• 7.5.5.3 В окне приложения «DVC-120»:

- отключить авторегулирование;

- установить вход по напряжению;

- установить чувствительность K=9,94718 мВ/(м/с²);

- выбрать режим измерения виброскорости.

• 7.5.5.4 На генераторе на базовой частоте f₆=80 Гц установить СКЗ напряжения U согласно Таблица 7 для разных точек диапазона измерения СКЗ виброскорости.

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  Таблица 7

  Напряжение U	1,5 мВ	2,5 мВ	5 мВ	25 мВ	50 мВ	100 мВ	250 мВ	100 мВ
  СКЗ виброскорости V, мм/с	0,3	0,5	1	5	10	20	50	100

  7.5.5.5 Для каждого значения задаваемого напряжения рассчитать значение основной погрешности измерения виброскорости:

  d=

  U з - 2 pf • K-10^-3 V

  Uз

  100% (21);

  где: U₃ - СКЗ напряжения, измеренное вольтметром, мВ; п=3,14159;

  f₆ - базовая частота 80 Г ц;

  K=9,94718 мВ/(м/с²);

  V_u - значение измеренного СКЗ виброскорости, мм/с

  7.5.5.6 Переключатель перевести в положение 2.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402288.002 МП

  Лист

• 7.5.5.7 В окне приложения «DVC-120»:

- отключить авторегулирование;

- установить вход ICP;

- установить чувствительность K=9,94718 мВ/(м/с²);

- выбрать режим измерения виброскорости.

• 7.5.5.8 Повторить действия п.п. 7.5.5.4 - 7.5.5.6.

• 7.5.5.9 Повторить действия п.п. 7.5.5.1 - 7.5.5.8 для второго канала виброустановки.

• 7.5.5.10   DVC-500 считается годной, если для обоих каналов значение

предела допускаемой основной погрешности измерения виброскорости не превышает:

- 2,3 % в диапазоне от 0,3 до 1 мм/с;

- 1,3 % в диапазоне от 1 до 100 мм/с.

7.5.6 Проверка предела допускаемой основной погрешности измерения виброперемещения контроллера вибрации DVC-120

• 7.5.6.1 Собрать схему согласно Рисунок 7.

• 7.5.6.2 Переключатель перевести в положение 1.

• 7.5.6.3 В окне приложения «DVC-120»:

- отключить авторегулирование;

- установить вход по напряжению;

- установить чувствительность K=8,95556 мВ/(м/с²);

- выбрать режим измерения виброперемещения.

7.5.0.4 На генераторе на базовой частоте f₆=40 Гц установить СКЗ напряжения U согласно Таблица 8 для разных точек диапазона измерения пик-пик виброперемещения.

• 7.5.6.5 Для каждого значения задаваемого напряжения рассчитать значение основной погрешности измерения виброперемещения:

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.408208.002 МП

  Лист

из -ftp б )²-к-10-⁶ ■ Su и,

где: U₃ - СКЗ напряжения, измеренное вольтметром, мВ; п=3,14159;

f₆ - базовая частота 40 Г ц;

K=8,95556 мВ/(м/с²);

S_u - значение измеренного пик-пик виброперемещения, мкм.

• 7.5.6.6 Переключатель перевести в положение 2.

• 7.5.6.7 В окне приложения «DVC-120»:

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

• - отключить авторегулирование;

• - установить вход ICP;

• - установить чувствительность K=8,95556 мВ/(м/с²);

• - выбрать режим измерения виброперемещения.

• 7.5.6.8 Повторить действия п.п. 7.5.6.4 - 7.5.6.6.

• 7.5.6.9 Повторить действия п.п. 7.5.6.1 - 7.5.6.8 для второго канала виброустановки.

• 7.5.6.10   DVC-500 считается годной, если для обоих каналов значение предела допускаемой основной погрешности измерения виброперемещения не превышает:

• - 3 % в диапазоне от 10 до 100 мкм;

• - 2 % в диапазоне от 100 мкм до 6 мм.

• 7.5.7 Проверка неравномерности АЧХ в рабочем диапазоне частот при измерении виброускорения контроллера вибрации DVC-120



  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402268.002 МП

  Лист

• 7.5.7.7 Значение неравномерности АЧХ для каждого из диапазонов: от 2 до 20 Гц, от 20 до 5000 Гц, от 5000 до 12000 Гц и от 12000 до 20000 Гц вычисляется по формуле:

U = max D _i (24).

• 7.5.7.8 Повторить действия п.п. 7.5.7.1 - 7.5.7.7 для второго канала виброустановки.

• 7.5.7.9 DVC-500 считается годной, если для обоих каналов значение неравномерности АЧХ в рабочем диапазоне частот при измерении виброускорения составляет:

- не более -3 дБ в диапазоне частот от 2 до 20 Гц;

- не более 0,1 дБ в диапазоне частот от 20 до 5000 Гц;

- не более 1 дБ в диапазоне частот от 5000 до 12000 Гц;

- не более -3 дБ в диапазоне частот от 12000 до 20000 Гц.

• 7.5.8 Проверка неравномерности АЧХ в рабочем диапазоне частот при измерении виброскорости контроллера вибрации DVC-120

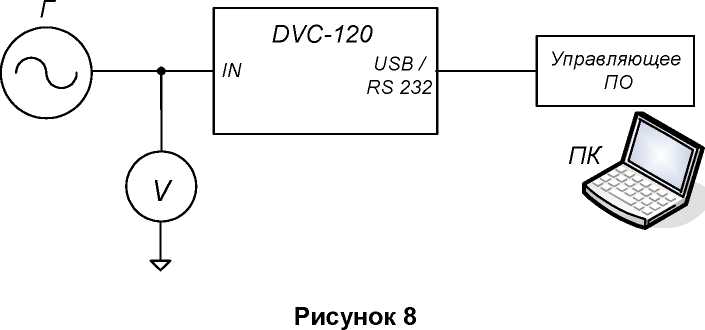

• 7.5.8.1 Собрать схему согласно Рисунок 8.

• 7.5.8.2 В окне приложения «DVC-120»:

- отключить авторегулирование;

- установить вход по напряжению;

- установить чувствительность K=9,94718 мВ/(м/с²);

- выбрать режим измерения виброскорости.

• 7.5.8.3 На генераторе на базовой частоте F₆=80 Гц установить напряжение U согласно Таблица 9.

  Таблица 9

  Частота, Гц	5	8	20	30	80	125	200	400	800	1000
  Напряжение U, мВ	6,25	10	25	37,5	100	156,25	250	500	1000	1250
  Частота, Гц	1250	1600	2000	2500	3150	5000	6000	6300	8000	10000
  Напряжение U, мВ	1562,5	2000	2500	312,5	393,75	625	750	787,5	1000	1250

• 7.5.8.4 Измерить вольтметром значение СКЗ напряжения и_Г и зафиксировать из окна приложения «DVC-120» измеренное значение СКЗ виброскорости V_u.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402248.002 МП

  Лист

• 7.5.8.5 Повторить действия п.п. 7.5.8.3 - 7.5.8.4 для остальных значений частот согласно Таблица 9.

• 7.5.8.6 Значение неравномерностей АЧХ для точек каждого из диапазонов: от 5 до 30 Гц, от 30 до 2000 Гц, от 2000 до 6000 Гц и от 6000 до 10000 Гц вычисляется по формуле:

  Di =20• lg

  Vi ^и_Г6аз • F

  ^Vu6a3 ’ ^Ur i ’ ^F6

  (25);

где: V_ui - величина измеренного СКЗ виброскорости на текущей частоте из диапазона частот от 5 до 30 Гц, от 30 до 2000 Гц, от 2000 до 6000 Гц и от 6000 до 10000 Гц, мм/с;

V_U633 - величина СКЗ виброскорости, измеренная на базовой частоте, мм /с;

и_Гбаз - напряжение генератора на базовой частоте, мВ;

U _{Г i} - напряжение генератора на текущей частоте, мВ;

F_i - текущая частота из диапазона частот, Гц;

F₆ - базовая частота 80 Гц.

- установить чувствительность K=8,95556 мВ/(м/с²);

- длину БПФ согласно Таблица 10;

- выбрать режим измерения виброперемещения.

• 7.5.9.3 На генераторе на базовой частоте F₆=40 Гц установить напряжение U согласно Таблица 10.

Таблица 10

БПФ	4098					1024				258
Частота, Гц	10	18	20	20	40	80	100	180	250	500	800	1000	1400
Напряже ние U, мВ	100	258	400	900	1800	1800	2500	1800	1582,5	2500	2800	2500	2500

• 7.5.9.4 Измерить вольтметром значение СКЗ напряжения и_Г и зафиксировать из окна приложения «DVC-120» измеренное значение пик-пик виброперемещения S_u.

• 7.5.9.5 Значение неравномерности АЧХ в каждой точке вычисляется по формуле:

  D_i = 20 •

S •U • F ² lg ^и i    Г баз и

Su6a3 Uг , • F6²

где: S_Mi - величина измеренного пик-пик виброперемещения в диапазоне частот от 10 до 30 Гц или от 30 до 1000 Гц или от 1000 до 1400 Гц, мкм;

Sибa₃ - величина пик-пик виброперемещения, измеренная на базовой частоте, мкм;

и_гбаз - напряжение генератора на базовой частоте, мВ;

U_r. - напряжение генератора, соответствующее S_Mi, мВ;

F_i - текущее значение частоты, Гц;

F₆ - базовая частота 40 Гц, Гц.

• 7.5.9.6 Повторить действия п.п. 7.5.9.3 - 7.5.9.5 для остальных значений частоты согласно Таблица 10.

• 7.5.9.7 Значение неравномерности АЧХ для каждого из диапазонов: от 10 до 30 Гц, от 30 до 1000 Гц, от 1000 до 1400 Гц вычисляется по формуле:

U = max D_i (27);

• 7.5.9.8 Повторить действия п.п. 7.5.9.1 - 7.5.9.7 для второго канала виброустановки.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.408288.002 МП

  Лист

• 7.5.9.9 DVC-500 считается годной, если для обоих каналов значение неравномерности АЧХ в рабочем диапазоне частот при измерении виброперемещения составляет:

- не более -3 дБ в диапазоне частот от 10 до 30 Гц;

- не более 0,1 дБ в диапазоне частот от 30 до 1000 Гц;

- не более 0,3 дБ в диапазоне частот от 1000 до 1400 Гц.

• 7.5.10 Проверка напряжения на входе, на выходе, номинальной мощности и коэффициента гармоник усилителя мощности SPA-110



  R

  Рисунок 9

где:

Г - генератор сигналов низкочастотный Г3-118;

V1, V2 - мультиметр Agilent 34401 А;

АС 1, АС 2 - виброанализатор STD-3300 или калибратор-измеритель нелинейных искажений СК6-20;

R - сопротивление нагрузки, R= 2 Ом 100 Вт;

SPA-110 - испытываемый усилитель мощности SPA-110.

• 7.5.10.1   Собрать схему в соответствии с Рисунок 9.

• 7.5.10.2   На усилителе установить нагрузку 2 Ом и усиление 0 дБ.

• 7.5.10.3   На генераторе на частоте 400 Гц установить выходное напряжение U_b = 3,5 В СКЗ.

• 7.5.10.4   Вольтметром V2 измерить напряжение на выходе усилителя.

• 7.5.10.5   Проверка коэффициента гармоник выходного сигнала и номинальной мощности проводится на частоте 1000 Гц. На генераторе установить 2 В СКЗ.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.468246.003 МП

  Лист

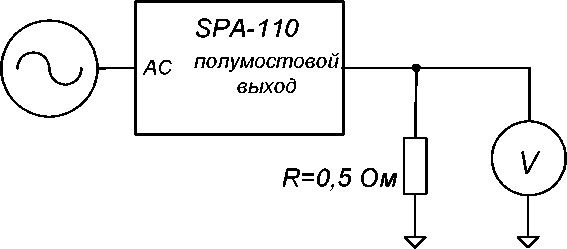

где:

Г - генератор сигналов низкочастотный Г3-118;

V - мультиметр Agilent 34401 А;

R - сопротивление нагрузки, R=0,5 Ом 2 Вт;

SPA-110 - испытываемый усилитель мощности SPA-110.

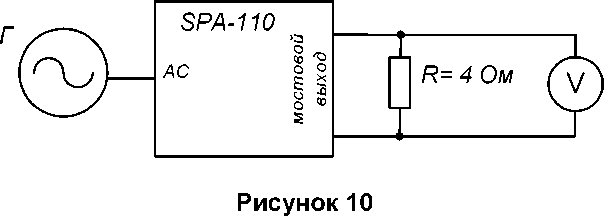

• 7.5.11.1 Собрать схему в соответствии с Рисунок 10.

• 7.5.11.2 На генераторе на базовой частоте 400 Гц установить выходное напряжение и_з = 1 В СКЗ.

• 7.5.11.3 По индикатору усилителя установить значение напряжения

• 1,4 В.

• 7.5.11.4 Снять показания с вольтметра и занести полученную величину напряжения в протокол испытаний.

• 7.5.11.5 Повторить действия п.п. для частоты 35000 Гц.

• 7.5.11.6 Вычислить значение уровня ослабления по формуле:

и = 20. lg ^U                (29);

ибаз

где: U_u35000 - величина напряжения, измеренная на частоте 35000 Гц, В;

U_u6a3 - величина напряжения, измеренная на базовой частоте, В.

• 7.5.11.7 Собрать схему в соответствии с Рисунок 11.

• 7.5.11.8 На генераторе на базовой частоте 400 Гц установить выходное напряжение U = 1 В СКЗ.

• 7.5.11.9 По индикатору усилителя установить значение напряжения 1 В.

7.5.11.10Снять показания с вольтметра и занести измеренную величину напряжения в протокол испытаний.

7.5.11.11Повторить действия п.п. для частоты 5000 Гц.

7.5.11.12 Вычислить значение уровня ослабления по формуле:

где: U _и5000 - величина напряжения, измеренная на частоте 5000 Гц, В;

U _ибаз - величина напряжения, измеренная на базовой частоте, В.

7.5.11.13DVC-500 считается годной, если оба вычисленных значения

ослабления составляют -3 дБ.

7.5.12 Проверка уровня собственных шумов усилителя мощности SPA-110

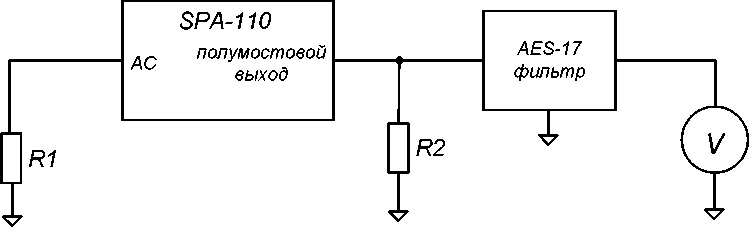

где:

R1 - сопротивление нагрузки 600 Ом;

R2 - сопротивление нагрузки 2 Ом 2 Вт;

AES-17 - Фильтр НЧ AES-17;

V - мультиметр Agilent 34401А;

SPA-110 - испытываемый усилитель мощности SPA-110.

• 7.5.12.1 Собрать схему в соответствии с Рисунок 12.

• 7.5.12.2 Установить по индикатору усилителя максимальное значение усиления.

• 7.5.12.3 Измерить величину напряжения на вольтметре и_ш, мкВ.

• 7.5.12.4 DVC-500 считается годной, если значение уровня собственного шума не превышает 200 мкВ.

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402248.002 МП

  Лист

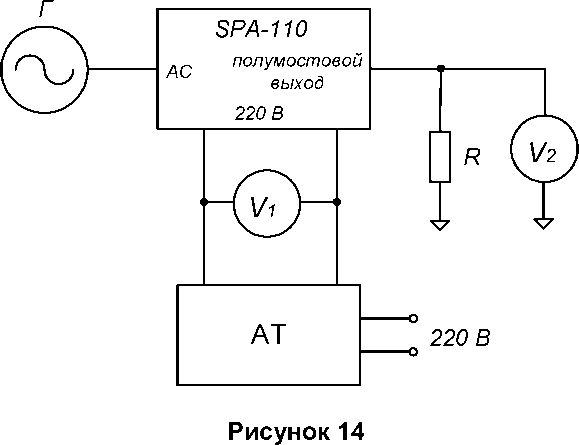

7.5.14 Проверка зависимости выходного напряжения усилителя мощности SPA-110 от изменения напряжения сети питания

• 7.5.14.1 Собрать схему согласно Рисунок 14.

• 7.5.14.2 Установить на автотрансформаторе напряжение 220 В и подать его на вход усилителя.

• 7.5.14.3 На генераторе на частоте 400 Гц установить значение напряжения 1 В СКЗ.

• 7.5.14.4 На усилителе установить такое значение усиления, чтобы на вольтметре V2 было напряжение U1=7,7 В.

• 7.5.14.5 Изменить на автотрансформаторе напряжение питания на 10%. Контролировать величину напряжения питания по вольтметру V1.

• 7.5.14.6 Измерить величину напряжения U2 на вольтметре V2 и занести полученное значение в протокол испытаний.

• 7.5.14.7 Вычислить изменение выходного напряжения по формуле:

D = U .100%       (32).

^U2

где: U1=7,7 В;

U₂ - величина выходного напряжения, измеренная после изменения напряжения питания, В.

• 7.5.14.8 DVC-500 считается годной, если изменение выходного напряжения составляет не более ±10%.



  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.462246.002 МП

  Лист

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 На виброустановку, признанную по результатам поверки годной для применения, оформляется Свидетельство о поверке с указанием результатов поверки на оборотной стороне Свидетельства.

• 8.2 Виброустановки, не удовлетворяющие требованиям настоящей методики, к выпуску не допускаются. На них выдается извещение о непригодности.

  Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

  Изм	Лист	№ Докум.	ПоДп.	Дата

  КЕДР.402246.002 МП

  Лист

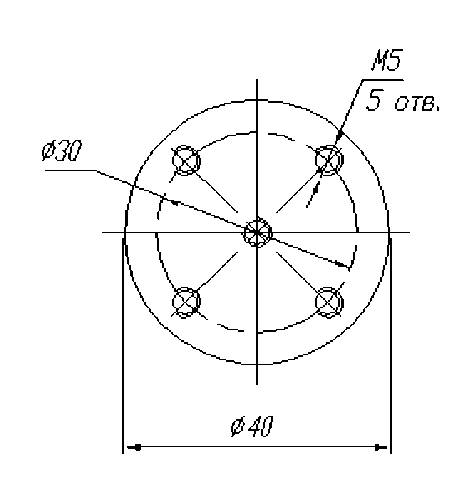

ПРИЛОЖЕНИЕ А. РАЗМЕРЫ ПРИСПОСОБЛЕНИЯ И ДИАМЕТР ОТВЕРСТИЙ ДЛЯ КРЕПЛЕНИЯ ВИБРОПРЕОБРАЗОВАТЕЛЯ НА СТОЛЕ ВИБРОСТЕНДА

ПРИЛОЖЕНИЕ   В.   ОБРАЗЦЫ ПРОТОКОЛОВ ПОВЕРКИ

ВИБРОУСТАНОВКИ КАЛИБРОВОЧНОЙ DVC-500

Примечание:

Можно использовать другие протоколы поверки при условии, что в них будут содержаться все необходимые для расчетов: задаваемые и вычисляемые значения и измеряемые величины, а также все результаты проверок.

ПРОТОКОЛ поверки виброустановки калибровочной DVC-500

серийный № __________________

принадлежащей _________________________________________________________

Дата поверки «___» _________________ 20___ г.

Протокол проверки электрического сопротивления изоляции (п. 7.3)

Протоколы проверки соответствия виброустановки калибровочной DVC

500 техническим требованиям (п. 7.4)

Протокол проверки вибрационного шума СКЗ виброускорения (п. 7.4.1)

Протокол проверки предела погрешности автоматического поддержания заданного уровня ускорения в номинальном диапазоне частот при ручном изменении частоты (п. 7.4.6)

Частота, Гц	Зада ваемое СКЗ ускорения, м/с2	Чувст-витель-ность, мВ/(м/с2)	Канал 1			Канал 2			Погрешность , %
			СКЗ вибро-ускорения аэ, м/с2	Напряжение Uf, мВ	СКЗ вибро-ускорения a f, м/с2	СКЗ вибро-ускорения аэ, м/с2	Напряжение Uf, мВ	СКЗ вибро-ускорения a f, м/с2	Канал 1	Канал 2
2	0,3	10,4
10	8
40	50
160	100
400	200
1600	200
4000	200
8000	200
12500	200
15000	200

Протокол проверки предела погрешности воспроизведения ускорений в точке номинального диапазона частот и амплитуд (п. 7.4.7)

Протокол проверки предела основной погрешности установки частоты

(п. 7.4.9)

Задаваемое значение частоты F3, Гц	Задаваемое значение напряжения U3, В СКЗ	Измеренная величина частоты Fi, Гц	Значение предела основной погрешности установки частоты DF , Гц
2	1
10
40
140
400
1400
4000
8000
12500
15000

Протоколы проверки соответствия аппаратуры задания, управления и измерения параметров вибрации техническим требованиям (п. 7.5)

Протокол проверки номинального выходного напряжения контроллера

вибрации DVC-120 (п. 7.5.1)

Протокол проверки диапазона регулирования и погрешности

автоматического регулирования контроллера вибрации DVC-120 (п. 7.5.3)

Задаваемое значение частоты, Гц	Задаваемое значение напряжения из, В СКЗ	Величина измеренного напряжения, В				Значение погрешности автоматического регулирования d, дБ
		Ui		U2
		Канал 1	Канал 2	Канал 1	Канал 2	Канал 1	Канал 2
400	2,8

Протокол проверки предела допускаемой основной погрешности

измерения виброускорения контроллера вибрации DVC-120 (п. 7.5.4)

Канал 1	СКЗ ускорения a, м/с2	Задаваемое напряжение U	Измеренная величина				Чувст-витель-ность , мВ/(м/с2)	Значение основной погрешности измерения виброускорения d, %
			СКЗ напряжения из, мВ		СКЗ виброускорения аи, м/с2
			П1	П2	П1	П2		П1	П2
Частота, Гц	0,2	2 мВ					10
	0,5	5 мВ
	1	10 мВ
	5	50 мВ
	20	200 мВ
	100	1 В
160	200	2 В
	345	3,45 В

Ине. N подл I Подп. и дата I Взам. ине. N I Ине. N дубп. I Подп. и дата

Протокол проверки предела допускаемой основной погрешности измерения виброскорости контроллера вибрации DVC-120 (п. 7.5.5)

Канал 1

СКЗ скорости V, мм/с

Задава емое напряжение U

Измеренная величина

Чувст-витель-ность , мВ/(м/с2)

Значение основной погрешности измерения виброскорости d, %

СКЗ напряжения из, мВ

СКЗ виброскорости Vu, мм / с

П1

П2

П1

П2

П1

П2

Частота, Гц

0,3

1,5 мВ

9,94718

0,5

2,5 мВ

1

5 мВ

5

25 мВ

10

50 мВ

20

100 мВ

80

50

250 мВ

100

100 мВ

Канал 2

СКЗ скорости V, мм/с

Задаваемое напряжение U

Измеренная величина

Чувст-витель-ность , мВ/(м/с2)

Значение основной погрешности измерения виброскорости d, %

СКЗ напряжения из, мВ

СКЗ виброскорости Vu, мм / с

П1

П2

П1

П2

П1

П2

Частота, Гц

0,3

1,5 мВ

9,94718

0,5

2,5 мВ

1

5 мВ

5

25 мВ

10

50 мВ

20

100 мВ

80

50

250 мВ

100

100 мВ

Протокол проверки предела допускаемой основной погрешности измерения виброперемещения контроллера вибрации DVC-120 (п. 7.5.6)

Канал 1

СКЗ скорости S, мкм

Задаваемое напряжение U

Измеренная величина

Чувст-витель-ность , мВ/(м/с2)

Значение основной погрешности измерения виброперемещения d, %

СКЗ напряжения из, мВ

Пик-пик виброперемещения Su, мкм

П1

П2

П1

П2

П1

П2

Частота, Гц

10

2

8,95558

50

10

100

20

250

50

1000

200

2500

500

40

5000

1000

6000

1300

КЕДР.408248.003 МП

Лист

54

Изм

Лист

№ Докум.

ПоДп.

Дата

Канал 2	СКЗ скорости S, мкм	Задава емое напряжение U	Измеренная величина				Чувст-витель-ность , мВ/(м/с2)	Значение основной погрешности измерения виброперемещения d, %
			СКЗ напряжения U3, мВ		Пик-пик виброперемещения S и , мкм
			П1	П2	П1	П2		П1	П2
Частота, Гц	10	2					8,95556
	50	10
	100	20
	250	50
	1000	200
	2500	500
40	5000	1000
	6000	1300

Протокол проверки неравномерности АЧХ в рабочем диапазоне частот при измерении виброускорения контроллера вибрации DVC-120 (п. 7.5.7)

Протокол проверки неравномерности АЧХ в рабочем диапазоне частот

при измерении виброперемещения контроллера вибрации DVC-120

(п. 7.5.9)

Задаваемое значение			Измеренная величина напряжения Uri, мВ		Измеренная величина пик-пик виброперемещения SUi, мкм		Неравномерность АЧХ Di, дБ		Неравномерность АЧХ U , дБ
Частоты, Гц	На- пряжения U3, мВ	БПФ, точек	Канал 1	Канал 2	Канал 1	Канал 2	Канал 1	Канал 2	Канал 1	Канал 2
10	100	4094
14	254
20	400
30	900
40	1400
80	1400	1024
100	2500
140	1400
250	1542,5
500	2500	254
800	2800
1000	2500
1400	2500

Протокол проверки напряжения на входе, на выходе, номинальной

мощности и коэффициента гармоник усилителя мощности SPA-110 (п. 7.5.10)

Протокол проверки рабочего диапазона частот усилителя мощности

SPA-110 (п. 7.5.11)

Протокол проверки уровня собственных шумов усилителя мощности

SPA-110 (п. 7.5.12)

Уровень собственного шума и_ш, мкВ

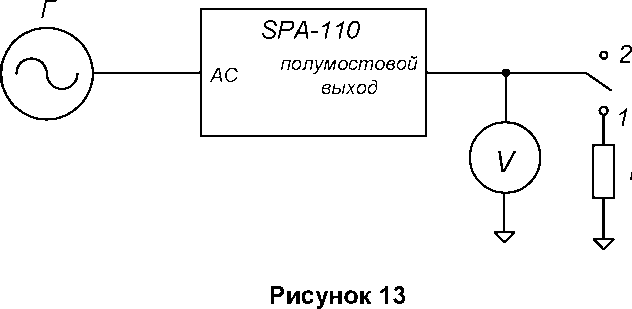

Протокол проверки устойчивости работы усилителя мощности SPA-110 (п. 7.5.13)

Задаваемое значение с генератора		Положение переключателя	Величина напряжения, В	Изменение напряжения D, дБ
частоты, Гц	напряжения из, В СКЗ
400	1	П1	U
35000		П2

Протокол проверки зависимости выходного напряжения усилителя мощности SPA-110 от изменения напряжения сети питания (п. 7.5.14)

Задаваемое значение с генератора		Питание АТ, В	Величина напряжения, В	Изменение выходного напряжения D, %
частоты, Гц	напряжения из, В СКЗ
400	1	220	Ui =7,7
		220±10%	U =

58
