Руководство пользователя

по подготовке и проведению поверки хроматографа с системой UniChrom

Содержание

Алгоритм выполнения поверки хроматографа с системой UniChrom

Введение

Инсталляция надстройки MS Excel - Unichrom.xla

Перечень процедур при проведении поверки

Опробование

Сходимость. Определение ОСКООЗ времени выхода пика, высоты пика, площади пика и значения минимального предела детектирования (MDL - Minimum Detection Limit)

Воспроизводимость. Определение ОСКОСЗ времени выхода, высоты пика, площади пика и предела детектирования через 48 часов

Свидетельство

Описание пакета шаблонов по оценке готовности хроматографа к поверке

Особенности шаблонов выполнения методики поверки хроматографов “Хроматэк-Кристалл 5000” с ПО UniChrom по МП 214.2.840.043Д

Поверка хроматографа «Хроматэк-Кристалл 5000» с ПФД

Поверка хроматографа «Хроматэк-Кристалл 5000» с ЭЗД

Поверка хроматографа «Хроматэк-Кристалл 5000» с ДТП

Поверка хроматографа «Хроматэк-Кристалл 5000» с ПИД

Поверка хроматографа «Хроматэк-Кристалл 5000» с ТИД

Приложение А

Функции Unichrom.XLA

Стандартные функции

Функции получения информации по градуировке

Вставка картинок

Функции получения шума

Статистические функции

Разные функции

Установка Unichrom.xla

Приложение Б

Алгоритмы определения шума в UniChrom

Алгоритм выполнения поверки хроматографа с системой UniChrom

Введение

Для облегчения процедуры выполнения методики поверки хроматографа с системой UniChrom имеется пакет, состоящий из двух файлов-шаблонов.

Файл Chromatograph Validation Template - rus.uwb представляет собой специально заготовленный пакет хроматограмм, в котором имеется хроматограмма-библиотека для идентификации всех последующих измеренных во время поверки хроматограмм, заготовленные слои для измерений с целью определения параметров сходимости, воспроизводимости, определения уровня шума.

Файл Chromatograph Validation Templates - rus.xls представляет собой шаблон отчета в формате MS Excel с заготовленными страницами, в которых выполняются необходимые статистические расчеты по определению уровня шума нулевого сигнала прибора, расчету минимального предела детектирования для выбранного типа детектора, расчета относительных СКО от среднего значения (ОСКОСЗ) выходного сигнала детектора. Все страницы шаблоны представляют собой отредактированные формы отчета по поверке в соответствии с местным метрологическим законодательством.

Указанные выше два файла удобно разместить, например, в папку по адресу C:\UniChrom\Chromatograph Validation Templates - rus.

Для передачи данных из UniChrom в ячейки шаблона Chromatograph Validation Templates - rus.xls с помощью технологии OLE Automation используется сервис Unichrom.xla.

Все необходимые параметры метрологического отчета могут быть получены непосредственно в UniChrom в закладке Калькулятор. Без привлечения MS Office. Имеется возможность на одной странице представить все экспериментально измеренные данные и провести статистический расчет всех необходимых параметров поверки.

Важно отметить, что вся информация о проведенной поверке, как то все измеренные хроматограммы, включая записанный шум прибора, настройки режимов прибора, использованные при проведении поверки, время регистрации экспериментальных данных, все статистические обработки полученных данных хранятся в одном файле. Тем самым, UniChrom позволяет реализовать основные принципы GLP и CFR Part 11.

Инсталляция надстройки MS Excel - Unichrom.xla

Установка надстройки Excel - Unichrom.xla - выполняется автоматически при установке UniChrom. Файл надстройки копируется в папку C:\\Unichrom\Reports\XLA. Если UniChrom устанавливался более одного раза в разные папки, то файл надстройки будет находиться во всех этих папках (возможно даже разные версии). Excel при запуске загружает только зарегистрированный файл надстройки. Excel не может загружать более одной надстройки с одним именем. Для работы с этим файлом в Excel требуется выполнить регистрацию этой надстройки. Регистрация может быть выполнена несколькими способами:

  • 1.) После установки UniChrom требуется выполнить установку стандартных сервисов UniChrom, которые находятся на инсталляционном диске UniChrom. Среди стандартных сервисов имеется сервис регистрации шаблонов Excel. Этот сервис запускается автоматически при старте программы UniChrom и заставляет Excel зарегистрировать требуемые файлы надстроек. При этом Excel прописывает пути к файлам                 надстроек                 в                 реестре

HKEY_CURRENT_USER\Software\Microsoft\Office\11.0\Excel\Options,      параметр

OPEN, OPEN1, OPEN2 и так далее. Цифра 11.0 в указанном пути означает версию Excel и может быть другой (например, 10.0). Если ранее был зарегистрирован файл надстройки с таким именем, но находящийся по другому пути, то эта регистрация останется, а новый шаблон-надстройка не будет зарегистрирован. Excel грузить его не будет. Если UniChrom всегда устанавливается в одну и туже папку, то таких проблем не будет, так как при установке UniChrom файл старой версии будет просто заменён файлом новой версии. Все пути к файлам останутся без изменения. Если же путаница произошла, то необходимо вручную удалить параметр OPEN (OPEN1, ...) из реестра. В этом случае сервис регистрации шаблонов выполнит свою задачу при запуске программы UniChrom.

  • 2.) Открываете Excel. Заходите в пункт меню Сервис \ Надстройки.... В окне Надстройки нажимаете кнопу Обзор и выбираете новую версию файла UniChrom.xla.

Схематично процедура поверки состоит из опробования, определения СКО сигнала хроматографа, определения предела детектирования и определения воспроизводимости.

Перечень процедур при проведении поверки

Поверка проводится в соответствии с государственным стандартом СБТ 12872001 «Хроматографы аналитические газовые с системой регистрации, обработки и хранения спектрометрической информации ЮНИХРОМ-97. Методика поверки».

Опробование

На этапе опробования записывается хроматограмма с контрольной аттестованной смесью, определяются параметры пика контрольного вещества:

  • -  записывается имя пика компонента контрольного вещества,

  • -  определяется полуширина пика.

Последний параметр используется при расчетах статистических характеристик шума нулевого сигнала хроматографа.

В 1-ом слое файла Chromatograph Validation Template - rus.uwb хранится образцовая хроматограмма контрольной аттестованной смеси.

Во 2-ом слое записывается хроматограмма опробования. Она используется в качестве библиотеки. Позже по ней будет выполняться идентификация всех последующих хроматограмм.

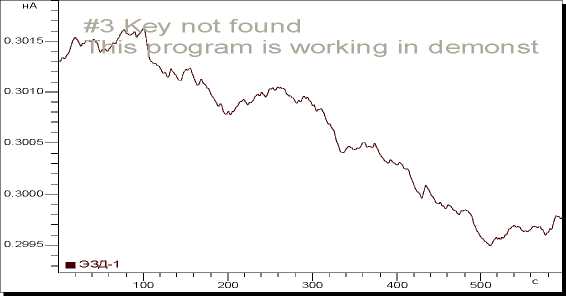

В 3-ем слое записывается шум нулевого сигнала хроматографа.

Длина хроматограммы должна быть не менее 30 полуширин пика контрольного вещества.

Величина шума нулевого сигнала хроматографа определяется как максимальное СКО случайных изменений сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества.

Временной интервал выбирается произвольным образом на хроматограмме длиной не менее 30 полуширин пика контрольного вещества.

Все хроматограммы записываются в одном файле Chromatograph Validation Template - rus.$$$.

Отчет о поверке выполняется с помощью шаблона Chromatograph Validation Template - rus.xls.

Запуск шаблона производится следующим путем: Окно обработки \ Отчёт \ Внешний отчёт. Выбрать шаблон и нажать кнопку применить. Следует обратить внимание на то, что в MS Excel должно быть разрешено исполнение макросов. Для этого необходимо отменить высокую степень безопасности следующим путем: Сервис \ Макрос \Безопасность (установить степень безопасности среднюю или низкую).

Отчет раздела ОПРОБОВАНИЕ находится на странице Опробование книги Chromatograph Validation Template - rus.xls.

Сходимость. Определение ОСКООЗ времени выхода пика, высоты пика, площади пика и значения минимального предела детектирования (MDL -Minimum Detection Limit)

На этом этапе 12 раз выполняется запись хроматограмм аттестованной смеси с контрольным веществом.

Применение шаблона Chromatograph Validation Template - rus.xls в автоматическом режиме позволит выбрать 10 лучших результатов и рассчитать для них ОСКООЗ времени выхода пика контрольного вещества, высоты пика, площади пика и определить предел детектирования. Лучшими считаются измерения, в которых сумма квадратов относительных отклонений от среднего времени выхода, высоты и площади контрольного пика минимальна. Сумма квадратов относительных отклонений вычисляется по формуле:

82 =

t -1 '12

Г A, - A12

Г S, - S1

1 1 1

1 +

I t J

I A J

I S J

где:

tj, Ai, Si - время выхода, высота и площадь контрольного пика в i-м измерении;

t, A, S - средние время выхода, высота и площадь контрольного пика по всем 12 измерениям.

Измеренные хроматограммы этого раздела записываются в слоях с 4-го по 15ый.

Отчет раздела СХОДИМОСТЬ и LDM находится на странице Сходимость и предел детектирования книги Chromatograph Validation Template - rus.xls.

Воспроизводимость. Определение ОСКОСЗ времени выхода, высоты пика, площади пика и предела детектирования через 48 часов

Через 48 часов процедуру определения СКО проводят еще раз.

По согласованию с органами метрологии допускается временной интервал сократить с 48 часов до 8 часов.

На этом этапе вновь 12 раз выполняется запись хроматограмм аттестованной смеси с контрольным веществом.

Применение шаблона Chromatograph Validation Template - rus.xls в автоматическом режиме позволит выбрать 10 лучших результатов и рассчитать для них ОСКОСЗ времени выхода пика контрольного вещества, высоты пика, площади пика. Выбор лучших результатов осуществляется тем же методом, что и в определении сходимости. Измеренные хроматограммы этого раздела записываются в слоях с 16-го по 27-й.

Отчет раздела ВОСПРОИЗВОДИМОСТЬ находится на странице Воспроизводимость книги Chromatograph Validation Template - rus.xls.

Свидетельство

Итоговый отчет о поверке в автоматическом режиме выполняется с помощью шаблона Chromatograph Validation Template - rus.xls. Заполненный бланк СВИДЕТЕЛЬСТВО находится на странице Свидетельство книги Chromatograph Validation Template - rus.xls.

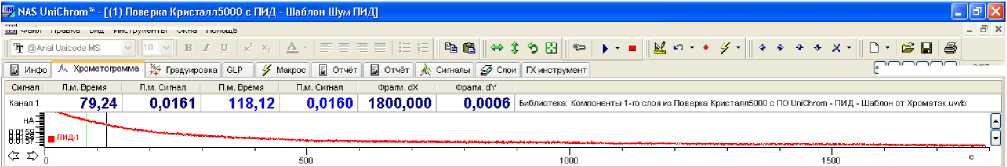

Рис. 1. Страница с закладкой Хроматограмма. Выбран масштаб хроматограммы зарегистрированным шумом детектора так, чтобы было наглядно видно его размах.

E Miciuwill lu:rl (11||1И1м1|||'1Л|||| VdlitLilitiii Iartii|ilzili? fin Ailiuui XI A ruu.xb

fs fx

В Нмим41Е>л.Ы-. Э 'O*e>***нет

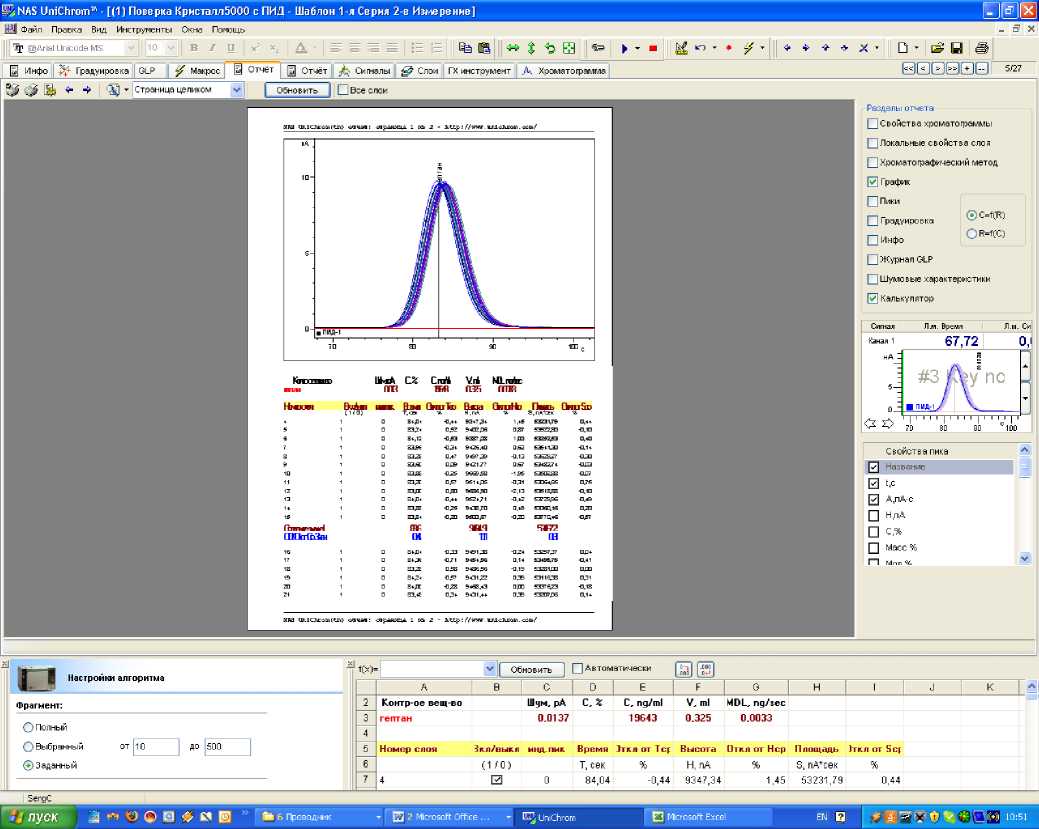

Рис. 2. Для передачи данных из UniChrom в шаблон Chromatograph Validation

Templates - rus.xls достаточно нажать кнопку ’ ии ’.

РУП "‘ЗелГИМ”
Отдел эталонов и стандартных образцов газов

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалллюкс4000

Зав. номер:

1686

Тип детектора:

ПИД

Контрольное вещество:

пропан

в    гелии

Температура инжектора, 0С:

150

Расход газа-носителя, см3/мин:

29

Температура термостата, 0С:

80

Расход воздуха, см3/мин:

300

Температура детектора, 0С:

150

Расход водорода, см3/мин:

30

Концентрация контрольного

0,008

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,325

Дата, ДД-ММ-ГГГГ :

13-03-2002

Файл

C:\UniChrom\Chromatograph Validation Templates - rus\Chromatograph Validation Template - rus.$$$

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как СКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

2

1

Xi--^.x,  /(n -1)

n^-= =

Ax -L96J±

где xi - измеренное значение нулевого сигнала в i й момент времени,         n - число

измеренных значений нулевого сигнала.

Контрольное вещество

Время выхода, с

Высота пика, пА

Площадь пика, пА* с

Полуширина пика, dt, с

пропан

423,56

782,5

22934,8

26,48

Исследование статистических характеристик шума ПИД

Время записи уровня шума, в полуширинах             22,6

пика dW

Временной интервал, на котором 1 определяется СКОСЗ шума, (dW)

Среднее значение шума, нА                          0,000007

Поверку провел:

Корешков В.Н.

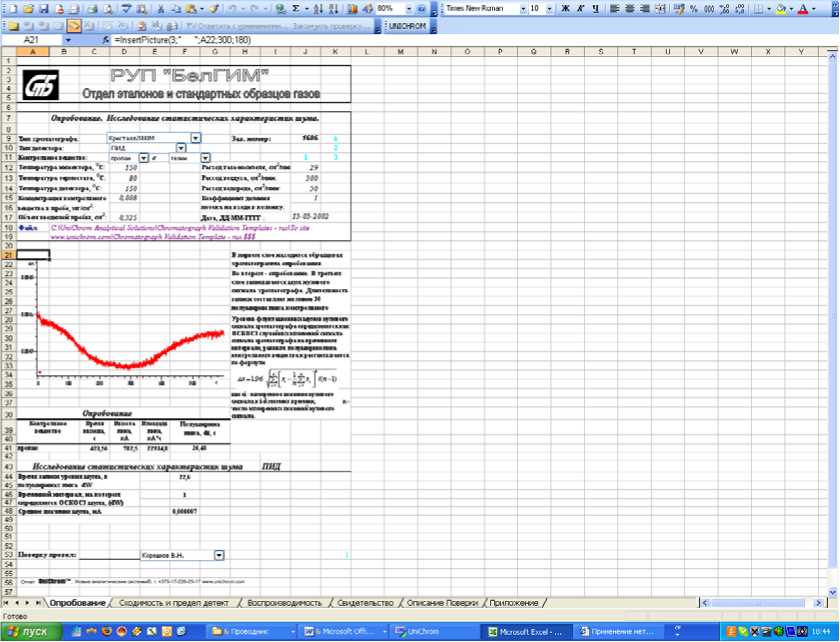

Рис.3. Страница отчета по определению статистических характеристик шума хроматографа.

. 0,4M»_0J)03   в №10449(4) от 1212 01

574,64    0,0075  274,160

300,48

0,0064

Re»*»t

[^HAS UnlChrom** - [(1) Поверка хроматографа КристлЧюксЧООО 1-л Серия В ое Шмерение Пропан, нуте вал смесь 0.42В' ОДМ)3%, 0 К: 10449(4) от 12.12.01 J

Е 6 МктотоЛ СЛ • Р~ uradvom

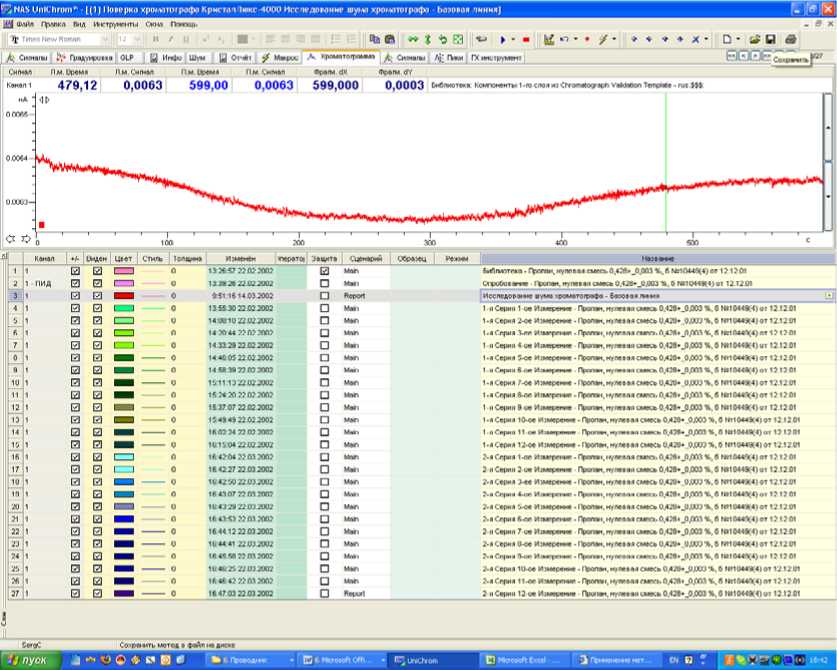

Рис. 4. Страница с закладкой Хроматограмма. Выбран масштаб хроматограммы с зарегистрированным пиком контрольного вещества так, чтобы было наглядно видно его размах.

Им. '.-man

" <»                                                        5 /'

: ■-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

С О

LHie»

u.'.

'.типь 1олци

«     И:м«меи     neper oi

■зоцнтя

1

1 □

0

132657 22 02 2002

2

1 ПИД   □

И

1—1

0

П.Я30 22Ш2ЦЮ

3

1          (3

и

1—1

0

9:51 1614032002

4

1 □

El

1-----------1

0

13 55 30 22 02 2002

5

1      И

И

1=1

0

14:0010 22022U02

6

El

1=1

0

14 2044 22 02 2002

7

i       □

El

1—1

0

14 33 29 22 02 2002

О

0

1          [3

И

1—1

------ 0

14:4605 22022002

Я

•      Q

El

----------- fl

14 56 ЗЯ 22 М МП

ID

i      И

И

1 1.

----- 0

15:11 13 22022002

11

i       И

El

^B

----- 0

1524 20 22 02 2002

12

i       □

El

1—1

------ 0

15 37 07 22 02 2002

13

1          [3

И

1—1

------ 0

15:4949 22022002

14

•      Q

El

^B

----- 0

1002 24 2202 9002

14

i          (3

И

1

----- 0

16:1504 2202 2002

IK

i          EJ

El

1=1

0

16 4204 2203 2002

17

i       □

El

1=1

0

16 42 27 22 03 2002

о

ID

1          (3

И

1—1

----- 0

104250 22 ОЗ 2002

10

•      Q

El

I—1

0

16 43 07 22 03 200?

Л1

i      □

И

1—1

----- U

16:4329 22OJ 2002

21

i      Q

El

^B

0

164953 22032002

22

i       □

El

^B

----- 0

16 44 12 22 03 2002

23

i      И

И

^B

----- 0

16:44 41 2203 2002

24

i      □

El

^B

----- 0

1645 58 22032002

25

1          [3

И

^B

----- 0

1646 24 22032002

Ж

1 □

El

^B

----- 0

16 46 42 22 03 2002

27

1 □

El

^B

----- 0

16 47 03 22 03 2002

С Microwit txcel - Chromatograph Validation lemplate tor Admin XLA - rui.xt*

Г-lHx

пуск J »*• О Q « £4 ■ «!

* f> ГЧхтлл)**

• E <'WrrnWr Cffi. - CC |HThroa

В Mootoft L>cd -

J ГТХМПШМе ИГТ

• IMO

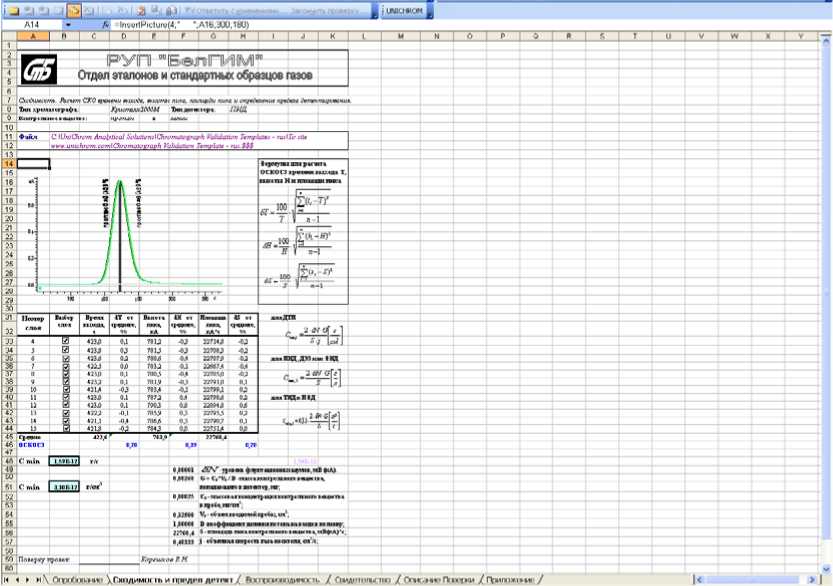

Рис. 5. Так выглядит в MS Excel страница отчета по определению ОСКОСЗ выходного сигнала и минимального предела детектирования хроматографа.

on

РУП ""Б®лГИМ Отдел эталонов и стандартных образцов пазов

Сходимость. Расчет СКО времени выхода, высоты пика, площади пика и определение предела детектирования. Тип хроматографа:           Кристалл2000М    Тип детектора:     ПИД

Контрольное вещество:         пропан в гелии

Файл

C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

www.unichrom.com\Chromatograph Validation Template - rus.$$$

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

- - .

t (t. -T)2

i-1

n-1

SH -

H

t (h - h )2

i-1

n-1

-S -10S0

Jt (s. - S)2

V    n -1

для ДТП

Номер слоя

Выбор слоя

Время выхода, с

dT от

среднего, %

Высота пика, пА

dH от

среднего, %

Площадь пика, пА* с

dS от

среднего, %

4

—ТИ

НА 423,0

0,1

781,2

-0,3

22714,8

-0,2

5

ТИ

НА 423,8

0,3

781,5

-0,3

22708,3

-0,2

6

И

НА 423,6

0,2

780,6

-0,4

22707,9

-0,2

7

И

НА 422,5

0,0

783,2

-0,1

22667,4

-0,4

8

И

НА 423,0

0,1

780,5

-0,4

22705,8

-0,2

9

И

НА 423,2

0,1

781,9

-0,3

22791,0

0,1

10

И

НА 421,4

-0,3

783,4

-0,1

22799,1

0,2

11

И

НА 423,0

0,1

787,2

0,4

22798,6

0,2

12

И

НА 423,0

0,1

790,3

0,8

22894,8

0,6

13

И

НА 422,2

-0,1

785,9

0,3

22795,5

0,2

14

И

НА 421,1

-0,4

786,6

0,3

22790,7

0,1

15

И

НА 421,8

-0,2

784,3

0,0

22751,4

0,0

Среднее

422,6

783,9

22760,4

ОСКОСЗ

0,20

0,39

0,28

C=

min,1

2-N G г

см3

для ПИД , ДЭЗ или ФИД

C = 2-SN - G Г г min, 2

для ТИД и ПФД

с  - Q12±NG ГгР

min,3                S

C min

г/с

C min

|_^,59E-l2

г/см3

0,00001

0,00268

0,00825

0,32500

1,00000

22760,4

0,48333

1,5932E-12

- уровень флуктационных шумов, мВ (нА).

G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

V0 - объем вводимой пробы, см3;

D -коэффициент деления потока на входе в колонку;

S - площадь пика контрольного вещества, мВ(пА)*с;

j - объемная скорость газа-носителя, см3/ с ;

Поверку провел:

Корешков В.Н.

Рис. 6. Страница отчета по определению ОСКОСЗ выходного сигнала и минимального предела детектирования хроматографа.

РУП '’"БолГИМ'”

Отдел эталонов и стандартных образцов газов

Воспроизводимость. Расчет СКО времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа:         Кристалл2000М    Тип детектора:    ПИД

Контрольное вещество:      пропан в гелии

Файл C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

www.unichrom.com\Chromatograph Validation Template - rus.$$$

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

& t, S

= S - S t

S

■ 100

St, H

= H - H t =H

-• 100

S ,,T

= T - Tt =T

100

Номер

Выбор

слоя

Время

dT от

Высота

dH от

Площадь

dS от

слоя

выхода, с

среднего,

пика, пА

среднего, %

пика, пА*с

среднего,

%

%

16 ИС

J

НА 423,8

0,3

781,5

-0,4

22716,4

-0,1

17 ИС

J

НА 422,5

0,0

783,2

-0,2

22676,9

-0,3

18 ИС

J

НА 423,2

0,2

781,9

-0,3

22781,6

0,2

19 ИС

J

НА 423,0

0,1

787,2

0,3

22798,3

0,2

20 ИС

J

НА 422,2

-0,1

785,9

0,2

22791,5

0,2

21 ИС

J

НА 421,8

-0,2

784,3

0,0

22748,3

0,0

22 ИС

J

НА 422,5

0,0

783,2

-0,2

22674,4

-0,3

23 ИС

J

НА 423,0

0,1

787,2

0,3

22803,4

0,3

24 ИС

J

НА 423,0

0,1

780,5

-0,5

22700,1

-0,2

25 ИС

J

НА 421,4

-0,3

783,4

-0,2

22790,4

0,2

26 ИС

J

НА 423,0

0,1

790,3

0,7

22906,2

0,7

27 ИС

J

НА 421,1

-0,3

786,4

0,2

22563,9

-0,8

Среднее

422,5

784,6

22746,0

ОСКОСЗ

0,19

0,36

0,38

Ранее

Среднее

423

784

22760

ОСКОСЗ

0,20

°’39

0,28

Воспр-ть

I         0,02

I         -0,09

0,06

Поверку провел:                       Корешков В.Н.

Отчет UniCtirOm™ Новые аналитические системы©, т. +375-17-226-25-17 www unichrom corr

Рис. 7. Страница отчета по определению ОСКОСЗ выходного сигнала хроматографа через 48 часов.

Протокол

поверки

хроиатографа

(наименование организации)

Тип хроматографа:

Крш:таллл№хс4&&&

Зав. номер:

1686

Тип детектора:

ПИД

Порядковый ноиер по систеие нумерации предприятия-изготовителя Наииенование и номера блоков:    ___________________________

Условия поверки: температура окружающего воздуха, °C:                     атиосферное давление, кПа:

относительная влажность, %:       ________напряжение питания питающей сети,

1. Определение предела детектирования

Наименование параметра

Значение параметра,

г/с

По НД

действительное

Значение предела детектирования

1,59Е 12

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

hi

Si

t

h

S

| J / |

|<5Й I

I

423

781

22715

424

782

22708

422

783

22667

423

781

22706

423

782

22791

423

784

22752

0,2

0,3

0,2

421

783

22799

423

787

22799

422

786

22796

421

787

22791

422

784

22751

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

hi

Si

t

h

S

j

\3h |

1

424

782

22716

422

783

22677

423

782

22782

423

787

22798

422

786

22792

422

784

22757

0,2

8,3

0,2

422

784

22748

422

783

22674

423

787

22803

421

783

22790

421

787

22785

Отклонение выходного сигнала, %

8,8

0,1

8,8

5. Заключение:

П ов ерку пр ов ел:

ТУрьян Т.Г.

Рис. 8. Страница отчета с итоговым протоколом поверки хроматографа.

cnromatograrr

Рис. 9. Приведенные выше страницы метрологического отчета в MS Excel могут быть сгенерированы непосредственно в UniChrom в закладке Калькулятор. Без привлечения

Chromatogr... Ej UniChrom Va... RU Q                                11:07

Channel

I +/- I Visible I Colour

Style | Thickness

Altered       | Operator

Defence

Scenario

Sample

Mode

Name

1

1

0

i i

0

13:26:57 22.02.2002

0

Main

Библиотека - Пропан, нулевая смесь 0,428+0,003 %, 6 №10449(4) от 12 12.01

2

1 -ПИД

И

0

i--------------1

13:39:26 22.02.2002

Main

Опробование - Пропан, нулевая смесь 0,428+_0,003 %, б №10449(4) от 12.12.01

  • 3

  • 4

■1

□ EL

0

0

I I

0

9:51:16 14.03.2002

13:55:30 22.02.2002

Report

Main

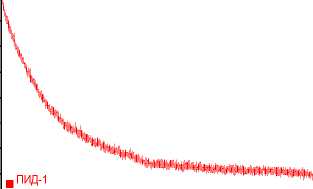

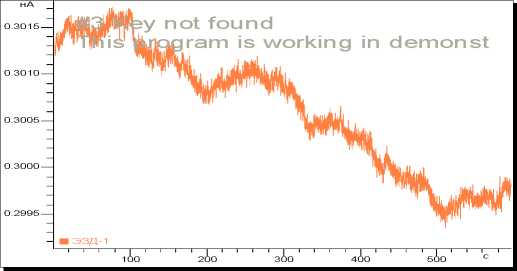

Исследование шума хроматографа - Базовая линия

1-я Серия 1-ое Измерение - Пропан, нулевая смесь 0,428+ 0,003 %, б №10449(4) от 12.12.01

MS Office. Имеется возможность на одной странице вывести и провести статистический расчет всех необходимых параметров поверки.

Описание пакета шаблонов по оценке готовности хроматографа к поверке

Данная модификация пакета позволяет проводить экспертную оценку готовности хроматографа к поверке.  Например, оценку величины сходимости  и

воспроизводимости проводить по любому количеству, выбираемому экспертом -Admin, измеренных хроматограмм.

Ниже для наглядности в качестве примера приведены экранные копии страниц получаемого с помощью шаблона Chromatograph Validation Template for Admin -rus.xls итогового отчета выполненной поверки.

Указанные выше шаблоны Chromatograph Validation Template - rus.$$$ и Chromatograph Validation Template for Admin - rus.xls размещены на сайте www.unichrom.com/validation и их можно свободно копировать.

OU

Файл

РУП ”” БелГИ IM Отдел эталонов и стандартных образцов газов

C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

www.unichrom.com\Chromatograph Validation Template - rus.$$$

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

ST =100Д

T V

t (t. -T)2

i=1

n-1

SH = 100-1

H li

t h - H )2

i=1

n-1

ss =     -<

|t (s. - S)2

У    n -1

Номер слоя

Выбор слоя

Время выхода, с

dT от

среднего, %

Высота пика, пА

dH от

среднего, %

Площадь пика, пА*с

dS от среднего,

%

4 ИС

•J

НА 423,0

0,1

781,2

-0,3

22714,8

-0,2

5 ИС

НА 423,8

0,3

781,5

-0,2

22708,3

-0,2

6 ИС

Т

НА 423,6

0,2

780,6

-0,3

22707,9

-0,2

9 ИС

Т

НА 423,2

0,1

781,9

-0,2

22791,0

0,1

10 ИС

НА 421,4

-0,3

783,4

0,0

22799,1

0,2

11 ИС

НА 423,0

0,1

787,2

0,5

22798,6

0,2

12 Л

13      Л

14 ИС

421,1

-0,4

786,6

0,4

22790,7

0,1

15 Л

ОЖ

НЬА

422,7

783,2

22758,6

Среднее

для ДТП

C=

min,1

2-N Gl" г

см3

для ПИД , ДЭЗ или ФИД

C = 2S - G Г г min, 2 =

для ТИД и ПФД

Cmin,3 = 0,12 -   S

2-SN-G Г гР

ОСКОСЗ

0,25

0,34

0,20

C min

|_^,59E-l2

г/с

C min

г/см3

0,00001

0,00268

0,00825

0,32500

1,00000

22758,6

0,48333

1,5933E-12

- уровень флуктационных шумов, мВ (нА).

G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

V0 - объем вводимой пробы, см3;

D -коэффициент деления потока на входе в колонку;

S - площадь пика контрольного вещества, мВ(пА)*с; j - объемная скорость газа-носителя, см3/ с ;

Поверку провел:

Корешков В.Н.

Рис. 10. Страница отчета по определению ОСКОСЗ выходного сигнала и минимального предела детектирования хроматографа. В расчет не включены слои 7, 8, 12, 13, 15.

00

OU

РУП ””Б@Л1ГИ1М Отдал эталонов и стандартных образцов газов

Тип детектора: гелии

ПИД

Файл C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

www.unichrom.com\Chromatograph Validation Template - rus.$$$

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

=S

- S t

s t

t

100

t,S

S

=H

-Ht

st,H

Ht

-•100

=T

-Tt

st,T

t

T

100

Номер Выбор слоя слоя

Время выхода, с

dT от среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего, %

16 ИС

НА 423,8

0,3

781,5

-0,4

22716,4

-0,3

17 Л

18 ИС

Т

НА 423,2

0,1

781,9

-0,3

22781,6

0,0

19 ИС

НА 423,0

0,1

787,2

0,3

22798,3

0,1

20 ИС

Т

НА 422,2

-0,1

785,9

0,2

22791,5

0,1

21 ИС

Т

НА 421,8

-0,2

784,3

0,0

22748,3

-0,1

22 Л

23 ИС

Т

НА 423,0

0,1

787,2

0,3

22803,4

0,1

24 Л

25 ИС

И

НА 421,4

-0,3

783,4

-0,1

22790,4

0,1

26 Л

27 Л

Среднее

ОСКОСЗ

422,6

0,21

784,5

0,30

22775,7

Ранее Среднее ОСКОСЗ

423

0,25|

783

0,34|

22759

Воспр-ть

1 0,02|

1

-0,16|

—1

-0,08|

0,14

0,20

Поверку провел:

Корешков В.Н.

Отчет UniChrOfll™ Новые аналитические системы©, т. ♦375-17-226-25-17www.unichrom.com

Рис. 11. Страница отчета по определению ОСКОСЗ выходного сигнала хроматографа через 48 часов. В расчет не включены слои 17, 22, 24, 26, 27.

Протокол поверки хроматографа

(наименование организации)

Тип хроматографа:

Кристалл2000М

Зав. номер:

1686

Тип детектора:

ПИД

Порядковый номер по системе нумерации предприятия-изготовителя

Наименование и номера блоков:

Условия поверки:

температура окружающего воздуха, 0С:

атмосферное давление, кПа:

относительная влажность, %:

напряжение питания питающей сети, В:

1. Определение предела детектирования.

Наименование параметра

Значение параметра,

г/с

По НД

действительное

Значение предела детектирования

1,59E-12

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

13 t |

3h |

35l

423

781

22715

424

782

22708

424

781

22708

423

783

22759

0,3

0,3

0,2

423

782

22791

421

783

22799

423

787

22799

421

787

22791

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

3 t T

|3h |

3*1

424

782

22716

423

782

22782

423

787

22798

422

786

22792

423

784

22776

0,2

0,3

0,1

422

784

22748

423

787

22803

421

783

22790

Отклонение выходного сигнала, %

0,0

0,2

0,1

5. Заключение:

Поверку провел:

Корешков В.Н.

Рис.12. Страница отчета с итоговым протоколом оценки готовности хроматографа к поверке по шаблону Chromatograph Validation Template for Admin - rus.xls

Особенности шаблонов выполнения методики поверки хроматографов “Хроматэк-Кристалл 5000” с ПО UniChrom по МП 214.2.840.043Д

Высота пика из UniChrom в шаблон MS Excel передается в тысячных долях. Как следствие, в случае отображения отклика сигнала в UniChrom в вольтах (В) в ячейки шаблона Excel величина сигнала отображается в милливольтах (мВ). В случае отображения отклика сигнала в UniChrom в наноамперах (нА) в ячейки шаблона Excel величина сигнала отображается в пикоамперах (пА).

В некоторых методиках поверки, разработанных непосредственно производителями аналитического оборудования, приводятся различные, в зависимости от типа детектора, коэффициенты преобразования отображаемой величины сигнала. Для таких случаев в шаблоне поверки предусмотрена возможность введения необходимых корректировок коэффициента преобразования отображаемой величины сигнала.

В качестве примера работы шаблона отчета в таком случае ниже приведены экранные копии страниц отчета поверки хроматографа “Хроматэк-Кристалл 5000” с пламенно-фотометрическим детектором (ПФД), электронно-захватным детектором (ЭЗД), детектором по теплопроводности (ДТП) по методике поверки МП 214.2.840.043Д.

Также необходимо обратить внимание на то, что в подобных методиках поверки введено свое, оригинальное, определение уровня шума. Для удобства пользователя в UniChrom в закладке “Шум” предусмотрено автоматическое представление нескольких наиболее часто встречающихся вариантов значений уровня шума.

Сигнал

Фрагмент:

Параметры:

Окно (полуширина контрольного пика)

Шаг сканирования

Канал

Изменён

Название

>nepaTOf I

Стиль |Толщина

Измерение - Пропан, нулевая смесь 0.42S+ 0,003 %. б №10449(4) от 12.12.01

Библиотека - Пропан, нулевая смесь 0,428+_0,003 %, б №10449(4) от 12.12.01

Режим

Зашита | Сценарий | Образец

ЕЗ Main

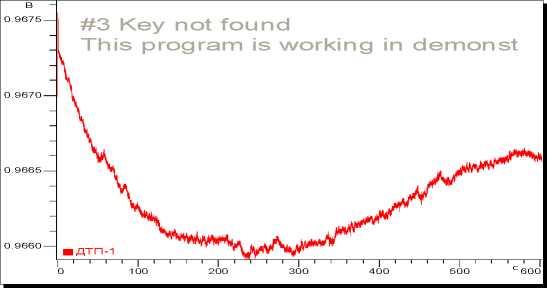

Исследование шума хроматографа - Базовая линия

NAS UniChrom [(1) Поверка хроматографа Кристал Люкс 4000 Исследование шума хроматографа Базовая пиния]

£Я

// яуск

4''1|       Правка Вид Инструменты Окна Помощь

||| Ч? Times New Roman

Сигналы %+ Градуировка GLP Щ Инфо [3] Отчёт Макрос А Хроматограмма Сигналы А»; Пики •" Калькулятор

EQE0EE ж

’ UniChrom

© !Ь 7 Проводник

Chromatograph Valid.,,

□ И

532,840

1,00

О Полный

® Выбранный

О Заданный

Выполнить |

Д Автоматический

Шум :: Поверка хроматографа Кристал/1юкс-4000

Л.м. Сигнал

0,0064

&

О Настройки алгоритма

Фра гм. d¥

0,0007 Библиотека: Компоненты 1 -го слоя из Chromatograph Validation Template - rus.JJJ:

м. Врем я       П м. Си гнал

500,00    0,0063

Рис. 13. Закладка “”Шум”.

Ретулыаты вычислений

Параметр

Значение

Середина диапазона, нА

0,0063293

Среднее значение си пнала, нА

0,0063058

С КО от среднего, нА

3.6447Е-006

Полоса шума, нА

2.4738Е-005

Шум,нА

7.1411Е-006

Амплитуда шума, нА

6.7325Е-006

Дрейф базовой линии, нА Ат

-0,00047449

Амплитуда шума по МП 214.2.840.043Д, нА

2,5601 Е-005

Дрейф базовой линии по МП 214.2.840.043Д, нА/ч

0,0011577

Шум по СТБ 1287-2001, нА

7.8766Е-005

Поверка хроматографа «Хроматэк-Кристалл 5000» с ПФД

Опробование. Исследование статистических характеристик шума.

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как ОСКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

1 n Т

-n J /(n-1)

Тип хроматографа:

Кристалл-5000

Зав. номер:

5555

Тип детектора:

ПФД

Контрольное вещество:

метафос

в

гексане

Температура инжектора, 0С:

250

Расход газа-носителя, см3/мин:

10

Температура термостата, 0С:

200

Расход воздуха, см3/мин:

140

Температура детектора, 0С:

200

Расход водорода, см3/мин:

40

Концентрация контрольного

0,010

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

22-09-2006

Файл     C:\UC-CD\UniChrom AnalyticalSolutions\Chromatograph Validation STB 1287 Templates - ти.8\Поверка

Кристалл5000 с ПО UniChrom - ПФД - Шаблон отXpoMamw.uwb

где xi - измеренное значение нулевого сигнала в й момент времени,         n - число

пробование                              измеренных значений нулевого сигнала.

Контрольное вещество

метафос

Время Высота Площадь Полуширина пика, выхода,    пика,   пика, пА*с        dt, с

с       пА

779    18057,7    98984,8

Исследование статистических характеристик шума ПФД

Время записи уровня шума, в полуширинах

пика dW

Временной интервал, на котором

определяется ОСКОСЗ шума, (dW)

Среднее значение шума, нА                       0,037235

Коэффциент пересчета (см. Приложение)               1000000

Поверку провел:                     Токтаев Е.И.

Отчет UniChrom™ Новые аналитические системы©, т. ♦375-17-226-25-17 wwwunichrom.com

Рис. 13а. Страница отчета по определению статистических характеристик шума хроматографа «Хроматэк-Кристалл 5000» с ПФД. Цифровая фильтрация не включена.

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

5555

Тип детектора:

ПФД

Контрольное вещество:

метафос в

гексане

Температура инжектора, 0С :

250

Расход газа-носителя, см3/мин:

10

Температура термостата, 0С:

200

Расход воздуха, см3/мин:

140

Температура детектора, 0С:

200

Расход водорода, см3/мин:

40

Концентрация контрольного

0,010

Коэффициент деления потока на       1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

22-09-2006

Файл C:\UC-CD\UniChrom Analytical Solutions\Chromatograph Validation 1287 Templates -

rus Поверка

Кристалл5000 с

ПО UniChrom - ПФД -

Шаблон от Хро.матэк.икЬ

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как ОСКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

n Г i n ~12

Av = 1,96-

== -===== =/(n-1)

Опробование

Контрольное вещество

Время выхода, с

Высота пика, пА

Площадь пика, пА*с

Полуширина пика, dt, с

метафос

77,9

18057,7

98984,8

5,1

где xi - измеренное значение нулевого сигнала в й момент времени,         n - число

измеренных значений нулевого сигнала.

Исследование статистических характеристик шума ПФД

Время записи уровня шума, в полуширинах пика dW

Временной интервал, на котором определяется ОСКОСЗ шума, (dW) Среднее значение шума, нА

117,2

0,007360

Коэффциент пересчета (см. Приложение)

1000000

Поверку провел:

Токтаев Е.И.

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:            Кристалл-5000     Тип детектора:     ПФД     Зав. номер:            5555

Контрольное вещество:         метафос в гексане

Файл

C:\UC-CD\UniChrom AnalyticalSolutions\Chromatograph Validation STB 1287 Templates - rus\noeepka

Кристалл 51)1)1) с ПО UniChrom - ПФД - Шаблон от Хро.матж.икЬ

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

a=

t (t. -T)2

i=1

n-1

sh = 100.1

h V

t (hi - H )2

i=1

n-1

as = 1°0.1

|t (s, - S)

I n-1

для ДТП

C = 2-SX• G| г ]

C""1      s j \_см ]

Номер слоя

Выбор слоя

Время выхода, с

dT от среднего, %

Высота пика, пА

dH от среднего,

%

Площадь пика, пА*с

dS от среднего, %

4

—ТИ

НА 78,8

0,9

17923,5

-3,8

100432,2

-3,7

5

ТИ

НА 78,3

0,2

17676,3

-5,1

101343,5

-2,8

6

7

8

И

НА 78,4

0,3

17886,2

-4,0

99470,3

-4,6

И

НА 78,4

0,4

18567,8

-0,3

101360,7

-2,8

9

И

НА 78,3

0,2

18671,5

0,2

103813,3

-0,5

10

И

НА 77,4

-1,0

19169,5

2,9

107674,4

3,2

11

И

НА 77,9

-0,4

19022,0

2,1

106142,9

1,8

12

13

И

НА 78,2

0,1

19458,3

4,5

110099,8

5,5

14

И

НА 78,2

0,0

18652,5

0,1

104474,9

0,2

15

И

НА 77,7

-0,6

19231,9

3,3

108335,3

3,9

78,2

18625,9

104314,7

0,53

3,33

3,51

Среднее

ОСКОСЗ

для ПИД , ЭЗД или ФИД

C-2 =       [ Г ]

для ТИД и ПФД

Cmin,3 =0,118  S

2-<NG гР

C =oi>22'n Gs

"in,4             S

7,139E-12

C min

C min

0,03724

0,00001

0,01000

0,00100

1,00000

104314,7

0,16667

(5NN - уровень флуктационных шумов, мВ (нА).

G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

V0 - объем вводимой пробы, см3;

D -коэффициент деления потока на входе в колонку;

S - площадь пика контрольного вещества, мВ(пА)*с;

j - объемная скорость газа-носителя, см3/с;

Поверку провел:

Токтаев Е.И.

Отчет UniChrom™. Новые аналитические системы©, т. ♦375-l7-22e-25-l7www.unichrom.com

Рис. 15. Страница отчета по определению ОСКОСЗ выходного сигнала и минимального предела детектирования хроматографа «Хроматэк-Кристалл 5000» с ПФД.
ЗАО ОКБ °°Хро[мапг®^00
Методическая лаборатория ЕпИ1=Токта®ва

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:            Кристалл-5000      Тип детектора:      ПФД     Зав. номер:             5555

Контрольное вещество:         метафос в гексане

Файл    C: \UC-CD\UniChrom AnalyticalSolutions\Chromatograph Validation 1287 Templates - rus Поверка

КристаллЗООО. с ПО UniChrom - ПФД - Шаблон от XpoMameKmwb

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

S =120J

t -T)2

i=1

n-1

II

О

1 о

t h - н )2

i=1

n-1

SS =    -

It (s. - S)2

V n-1

для ДТП

Номер слоя

Выбор слоя

Время выхода, с

dT от среднего, %

Высота пика, пА

4 ИС

•/

НА 78,8

0,9

17923,5

5 ИС

7]

НА     78,3

0,2

17676,3

6 ИС

И

НА 78,4

0,3

17886,2

8 ИС

И

НА 78,4

0,4

18567,8

9 ИС

И

НА 78,3

0,2

18671,5

10 ИС

И

НА 77,4

-1,0

19169,5

11 ИС

И

НА 77,9

-0,4

19022,0

12 Л

13     ИС

И

НА 78,2

0,1

19458,3

14 ИС

И

НА 78,2

0,0

18652,5

15 ИС

И

НА 77,7

-0,6

19231,9

Среднее

78,2

18625,9

dH от среднего, %

Площадь пика, пА*с

dS от среднего %

-3,8

100432,2

-3,7

-5,1

101343,5

-2,8

-4,0

99470,3

-4,6

-0,3

101360,7

-2,8

0,2

103813,3

-0,5

2,9

107674,4

3,2

2,1

106142,9

1,8

4,5

110099,8

5,5

0,1

104474,9

0,2

3,3

108335,3

3,9

104314,7

C  = 2S■ 4 г ~|

”"1    S ■ J [сМ \

для ПИД , ЭЗД или ФИД

Cmin,2

для ТИД и ПФД

<w = 0118—2—

C

min,4

ОСКОСЗ

0,53

3,33

3,51

=0,122-   '

S

C min

C min

Поверку провел:

гР|

с

1,4112E-12

0,00736 S N - уровень флуктационных шумов, мВ (нА).

0,00001 G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

0,01000 C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

0,00100 V0 - объем вводимой пробы, см3;

1,00000 D -коэффициент деления потока на входе в колонку;

104314,7 S - площадь пика контрольного вещества, мВ(пА)*с;

0,16667 j - объемная скорость газа-носителя, см3/с;

Токтаев Е.И.

Отчет UlliChГОП1™ Новые аналитические системы®, т. ♦375-17-226-25-17www.unichrom.com

ЗАО СКВ гаХрометшга Методическая лаборатория Е.И.Токтаева

Воспроизводимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа: Контрольное вещество:

Кристалл-5000 метафос в

Тип детектора: bv

ПФД   Зав. номер:

5555

Файл    C:\UC-CD\UniChrom Analytical Solutions\Chromatograph Validation STB 1287 Templates - rus\noeepKa

Кристалл5000 с ПО UniChrom - ПФД- Шаблон от XpoMamw.uwb

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

5 t, S

= S - S t S

100

5t,H

= H - Ht

=H

100

5t,T

T - Tt =  T

100

Номер

Выбор

слоя

Время

dT от

Высота

dH от

Площадь

dS от

слоя

выхода, с

среднего,

пика, пА

среднего, %

пика, пА*с

среднего,

%

%

16 ИС

НА 78,8

0,8

17923,5

-2,7

100432,2

-2,5

17 Л

18 ИС

НА 78,4

0,2

17886,2

-2,9

99470,3

-3,4

19 ИС

НА 78,8

0,8

17124,2

-7,1

95907,8

-6,9

20 ИС

НА 78,4

0,3

18567,8

0,8

101360,7

-1,6

21 ИС

НА 78,3

0,1

18671,5

1,3

103813,3

0,8

22 ИС

НА 77,4

-1,1

19169,5

4,0

107674,4

4,5

23 ИС

НА 77,9

-0,5

19022,0

3,2

106142,9

3,0

24 ИС

НА 78,4

0,2

17196,2

-6,7

96954,1

-5,9

25 ИС

НА 78,2

0,0

19458,3

5,6

110099,8

6,9

26 Л

27 ИС

НА 77,7

-0,7

19231,9

4,4

108335,3

5,2

Среднее

78,2

18425,1

103019,1

ОСКОСЗ

0,60

4,60

4,80

Ранее

Среднее

78

18626

104315

ОСКОСЗ

0,53

3,33

3,51

Воспр-ть

1±10

1 108

1 124

Поверку провел:

Токтаев Е.И.

Отчет UniChrom™. Новые аналитические системы©, т. +376-17-226-25-17 www.unichrom.com

Рис. 17. Страница отчета по определению по определению СКО выходного сигнала хроматографа через 48 часов (воспроизводимости) сигнала хроматографа «Хроматэк-Кристалл 5000» с ПФД.

Номер слоя

Выбор слоя

Время выхода, с

dT от среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего, %

16 ИС

J

НА 78,8

0,8

17923,5

-2,7

100432,2

-2,5

17 Л

18 ИС

J

НА 78,4

0,2

17886,2

-2,9

99470,3

-3,4

19 ИС

J

НА 78,8

0,8

17124,2

-7,1

95907,8

-6,9

20 ИС

J

НА 78,4

0,3

18567,8

0,8

101360,7

-1,6

21 ИС

J

НА 78,3

0,1

18671,5

1,3

103813,3

0,8

22 ИС

J

НА 77,4

-1,1

19169,5

4,0

107674,4

4,5

23 ИС

J

НА 77,9

-0,5

19022,0

3,2

106142,9

3,0

24 ИС

J

НА 78,4

0,2

17196,2

-6,7

96954,1

-5,9

25 ИС

J

НА 78,2

0,0

19458,3

5,6

110099,8

6,9

26 Л

27 ИС

J

НА 77,7

-0,7

19231,9

4,4

108335,3

5,2

Среднее

78,2

0,60 18425,1

4,60 103019,1 4,80

ОСКОСЗ

0,60

4,60

4,80

Ранее

Среднее

78

18626

104315

ОСКОСЗ

0,53

3,33

3,51

Воспр-ть

-010

L

1,08|

L

1,24|

ЗАО ОКБ ““Хроматек””
Методическая лаборатория Е=И=Токтаева

Воспроизводимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа: Контрольное вещество:

Кристалл-5000 метафос в

Тип детектора:

гексане

ПФД   Зав. номер:

5555

Файл    C: \UC-CD \UniChrom Analytical Solutions\Chromatograph Validation 1287 Templates - rus Поверка

Кристалл50ОО с ПО ипСЬгот—ПФД—ШаблонотХроматэк.имЬ

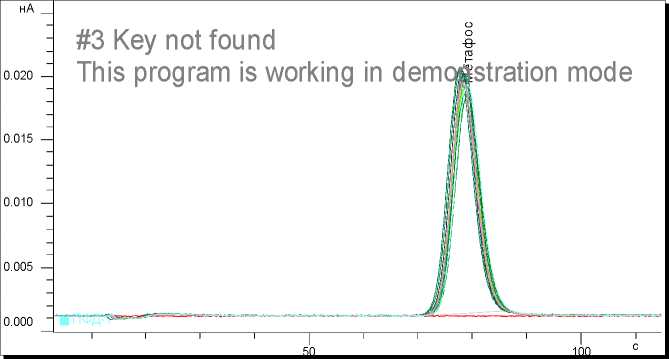

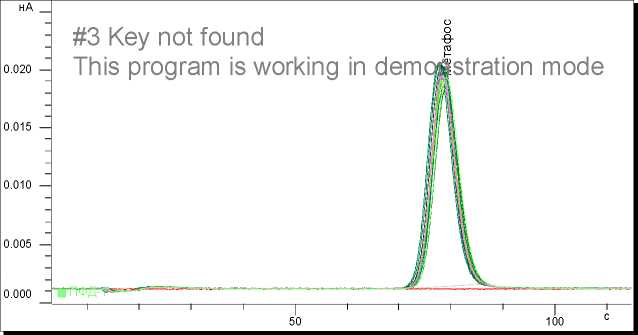

0.015

0.010

0.005

0.000

нА

0.020

#3 Key not found

This program is wor

1

fl ill

king in demonst

1

It

.......... 1 1 ' 1

50 100 с

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

8 t, S

= S - S t

=S

100

8t, H

= H - H t

=H

■ •100

8 t,T

= T - Tt

=T

100

Поверку провел:

Токтаев Е.И.

Отчет UnIChrom™

Новые аналитические системы©, т. +376-17-226-25-17 www unichrom.com

Протокол поверки хроматографа

(наименование организации)

Тип хроматографа:

Кристалл-5000

Зав. номер:

5555

Тип детектора:

ПФД

Порядковый номер по системе нумерации предприятия-изготовителя

Наименование и номера блоков:

Условия поверки: температура окружающего воздуха, ОС:

атмосферное давление, кПа:

относительная влажность, %:

напряжение питания питающей сети, В:

1. Определение предела детектирования.

Наименование параметра

Значение параметра,

гР/с

По НД

действительное

Значение предела детектирования

8.42E-13

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

|£ t |

\#h\

|^S |

79

17923

100432

78

17676

101343

78

17886

99470

78

18568

101361

78

18626

104315

0,5

3,3

3,5

78

18671

103813

77

19169

107674

78

19022

106143

78

19458

110100

78

18653

104475

78

19232

108335

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

Г t T

|^S |

79

17923

100432

78

17886

99470

79

17124

95908

78

18568

101361

78

18425

103019

0,6

4,6

4,8

78

18671

103813

77

19169

107674

78

19022

106143

78

17196

96954

78

19458

110100

78

19232

108335

Отклонение выходного сигнала, %

0,1

1,1

1,2

5. Заключение:

Поверку провел:

Токтаев Е.И.

Рис. 19. Страница отчета с итоговым протоколом поверки хроматографа «Хроматэк-Кристалл 5000» с ПФД.

Протокол поверки хроматографа

(наименование организации)

Тип хроматографа:

Кристалл-5000

Зав. номер:

5555

Тип детектора:

ПФД

Порядковый номер по системе нумерации предприятия-изготовителя:

Наименование и номера блоков:

Условия поверки:

температура окружающего воздуха, 0С:

атмосферное давление, кПа:

относительная влажность, %:

напряжение питания питающей сети, В:

1. Определение предела детектирования.

Наименование параметра

Значение параметра,

гР/с

По НД

действительное

Значение предела детектирования

1,67E-13

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

|5 t |

l^hl

|^S |

79

17923

100432

78

17676

101343

78

17886

99470

78

18568

101361

78

18626

104315

0,5

3,3

3,5

78

18671

103813

77

19169

107674

78

19022

106143

78

19458

110100

78

18653

104475

78

19232

108335

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

1 сГ

l^hl

|^S I

79

17923

100432

78

17886

99470

79

17124

95908

78

18568

101361

78

18425

103019

0,6

4,6

4,8

78

18671

103813

77

19169

107674

78

19022

106143

78

17196

96954

78

19458

110100

78

19232

108335

Отклонение выходного сигнала, %

0,1

1,1

1,2

5. Заключение:

Поверку провел:

Токтаев Е.И.

Поверка хроматографа «Хроматэк-Кристалл 5000» с ЭЗД

Возможности цифровой фильтрации UnIChrom на примере поверки хроматографа «Хроматэк-Кристалл 5000» с ЭЗД.
ЗАО ОКБ 00Хр©1М1ат®1К00 Методическая лаборатория Е.И.Токтаева

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

5556

Тип детектора:

ЭЗД

Контрольное вещество:

линдан

в

гексане

Температура инжектора, 0С:

250

Расход газа-носителя, см3/мин:

30

Температура термостата, 0С:

200

Расход воздуха, см3/мин:

0

Температура детектора, 0С:

250

Расход водорода, см3/мин:

0

Концентрация контрольного

0,000050

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

04-10-2006

Файл    \\Port\D\temp\noeepka Кристалл5000 с ПО UniChrom - ЭЗД- Шаблон отXpoMarnsK.uwb

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как ОСКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

Ax = 1,96-

± [=-=== Xj=/(n-1)

Контрольное вещество

линдан

где xi - измеренное значение нулевого сигнала в i-й момент времени,          n - число

измеренных значений нулевого сигнала.

Время Высота Площадь Полуширина пика, выхода,    пика,   пика, пА*с         dt, с

с        пА

147,8       467      460,9          90

Исследование статистических характеристик шума ЭЗД

Время записи уровня шума, в полуширинах             66,7

пика dW

Временной интервал, на котором                        1

определяется ОСКОСЗ шума, (dW)

Среднее значение шума, нА                       0,000042

Коэффциент пересчета (см. Приложение)              2500000000

Поверку провел:

Токтаев Е.И .

Отчет UniChrOIll™ новые аналитические системы© т. ♦375-17-226-25-17 www unichrom com

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:            Кристалл-5000      Тип детектора:      ЭЗД      Зав. номер:             5556

Контрольное вещество:         линдан в гексане

Файл

\\Port\D\temp\noeepka Кристалл5000 с ПО UniChrom - ЭЗД- Шаблон отXpoMamw.uwb

нА

0.3015

0.3010

0.3005

0.3000

0.2995

#3 Key not found

This program is working in demonst

ЭЗД-1

—’ I т |—

100

' I

200

1 Г"

300

1 Г"

400

' Г"

500

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

*=

t - T )2

i=1

n-1

sh = 100

H

t (h - H)2

i=1

n-1

ss = I00

It (s'1 - S)-

V    n -1

Номер слоя

Выбор слоя

Время выхода, с

dT от среднего,

%

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего, %

4

ТИ

НА 146,6

0,2

53,4

-5,0

498,3

-4,8

5

ТИ

НА 146,6

0,2

56,1

-0,3

528,1

0,9

6

И

НА 146,5

0,1

55,0

-2,3

519,2

-0,8

7

И

НА 146,1

-0,1

61,1

8,6

566,3

8,2

8

И

НА 147,1

0,6

53,2

-5,5

496,6

-5,1

9

И

НА 146,3

0,0

53,0

-5,8

492,7

-5,8

10

И

146,1

-0,1

58,4

3,7

532,9

1,8

11

И

НА 145,5

-0,5

56,6

0,6

514,8

-1,6

12

И

НА 146,6

0,2

56,9

1,1

526,7

0,7

13

И

НА 146,2

0,0

56,7

0,7

528,0

0,9

14

И

НА 145,8

-0,3

59,5

5,8

547,4

4,6

15

И

НА 146,0

-0,2

55,3

-1,7

527,8

0,9

Среднее

146,3

56,3

523,2

ОСКОСЗ

0,30

4,49

4,06

для ДТП

C = 2 S ■ 4 г 1 min1                       I з I

\_см _

для ПИД , ЭЗД или ФИД

для ТИД и ПФД

С = 0Л8

min,3             S

C min

C min

3

0,00004

0,00000005

0,00005

0,00100

1,00000

523,2

0,50000

Поверку провел:

Токтаев Е.И.

с =Ш^г5

min,4             S

8,0015E-15

cSN - уровень флуктационных шумов, мВ (нА).

G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

V0 - объем вводимой пробы, см3;

D -коэффициент деления потока на входе в колонку; S - площадь пика контрольного вещества, мВ(пА)*с; j - объемная скорость газа-носителя, см3/ с;

Воспроизводимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа: Контрольное вещество:

Кристалл-5000 линдан в

Тип детектора: гексане

ЭЗД

Зав. номер:

5556

Файл

\\Port\D\temp\noeepKa Кристалл5000 с ПО UniChrom - ЭЗД- Шаблон от Хроматэк.ии'Ь

нА

0.3015

#3 Key

not found

This pro

gram is working in demonst

0.3010

0.3005

0.3000

0.2995

■ ЭЗД-1

1 1 1 1 1 1 1

100

L"’         ■        |        ■        ■        ■         1        |         1        ■         ■         ■        |        ■        ■        1         Г--|        1         ■         с

200 300 400 500 с

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

=S

- S t

5 t, S

t

S

100

=H

-Ht

5t, H

Ht

100

=T

-Tt

5t,T

T '

100

Номер слоя

Выбор слоя

Время выхода, с

dT от среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего, %

16 ИС

Т

НА 143,9

-0,7

63,3

-0,9

564,4

-1,3

17 ИС

Т

НА 145,0

0,0

60,4

-5,6

540,0

-5,6

18 ИС

Т

НА 145,6

0,5

67,1

5,0

601,7

5,2

19 ИС

Т

НА 145,3

0,2

65,4

2,2

581,6

1,7

20 ИС

Т

НА 144,6

-0,3

61,2

-4,3

543,5

-5,0

21 ИС

Т

НА 145,7

0,5

66,0

3,3

598,3

4,6

22 ИС

Т

НА 145,3

0,2

65,1

1,8

580,7

1,5

23 ИС

Т

НА 144,7

-0,2

61,6

-3,6

554,9

-3,0

24 ИС

Т

НА 144,5

-0,3

63,8

-0,2

567,7

-0,7

25 ИС

Т

НА 145,6

0,4

64,8

1,3

579,0

1,2

26 ИС

Т

НА 144,8

-0,1

64,2

0,5

579,3

1,3

27 ИС

Т

НА 144,6

-0,2

64,3

0,6

571,5

-0,1

Среднее

145,0

63,9

571,9

ОСКОСЗ

0,37

3,16

3,35

Ранее

Среднее

146

56

523

ОСКОСЗ

0,30

4,49

4,06

Воспр-ть

1        0,89

-13,63

-9,30

Поверку провел:

Токтаев Е.И.

Отчет UniChrom™, Новые аналитические системы©, т. ♦375-17-22e-25-17www.unichrom.com

Рис. 23. Страница отчета по определению по определению ОСКОСЗ выходного сигнала хроматографа через 48 часов.

«Хроматэк-Кристалл 5000» с ЭЗД.

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

5556

Тип детектора:

ЭЗД

Контрольное вещество:

линдан

в

гексане

Температура инжектора, 0С:

250

Расход газа-носителя, см3/мин:

30

Температура термостата, 0С:

200

Расход воздуха, см3/мин:

0

Температура детектора, 0С:

250

Расход водорода, см3/мин:

0

Концентрация контрольного

0,000050

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

04-10-2006

Файл    \\Port\D\temp\noeepka Кристалл5000 с ПО UniChrom - ЭЗД- Шаблон от XpoMamw.uwb

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как ОСКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

1

Xi —

Опробование

Контрольное вещество

Время выхода, с

Высота пика, пА

Площадь пика, пА*с

Полуширина пика, dt, с

линдан

147,8

46,7

460,9

9,0

где xi - измеренное значение нулевого сигнала в i й момент времени,         n - число

измеренных значений нулевого сигнала.

Исследование статистических характеристик шума      ЭЗД

Время записи уровня шума, в полуширинах             66,7

пика dW

Временной интервал, на котором                         1

определяется ОСКОСЗ шума, (dW)

Среднее значение шума, нА                       0,000009

Коэффциент пересчета (см. Приложение)              2500000000

Токтаев Е.И.

Поверку провел:

Отчет UniChrom™ Новые аналитические системы©, т. ♦375-17-22e-25-17www.unichrom.com

ЗАО ОКБ ’"’Хромепгэик"’
Методическая лаборатория Е.И.Тоостаева

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:            Кристалл-5000      Тип детектора:      ЭЗД      Зав. номер:             5556

Контрольное вещество:         линдан в гексане

Файл

\\Port\D\temp\noeepka Кристалл5000 с ПО UniChrom - ЭЗД - Шаблон отXpoMamw.uwb

нА

0.3015

0.3010

0.3005

0.3000

0.2995

#3 Key not found

This program is working in demonst

ЭЗД-1

-' 1 т г

100

I

200

1 Т | т г

300

I

400

с

500 с

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

V=

te (t. - т )2

i=1

n-1

3H=100--I

H

X (hi - H )2

i=1

n-1

VS =10S0

(s. - S)2

1    n-1

Номер слоя

Выбор слоя

Время выхода, с

dT от

среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего,

%

4 ИС

J

НА 146,6

0,2

53,4

-5,0

498,3

-4,8

5 ИС

J

НА 146,6

0,2

56,1

-0,3

528,1

0,9

6 ИС

J

НА 146,5

0,1

55,0

-2,3

519,2

-0,8

7 ИС

J

НА 146,1

-0,1

61,1

8,6

566,3

8,2

8 ИС

J

НА 147,1

0,6

53,2

-5,5

496,6

-5,1

9 ИС

J

НА 146,3

0,0

53,0

-5,8

492,7

-5,8

10 ИС

J

НА 146,1

-0,1

58,4

3,7

532,9

1,8

11 ИС

J

НА 145,5

-0,5

56,6

0,6

514,8

-1,6

12 ИС

J

НА 146,6

0,2

56,9

1,1

526,7

0,7

13 ИС

J

НА 146,2

0,0

56,7

0,7

528,0

0,9

14 ИС

J

НА 145,8

-0,3

59,5

5,8

547,4

4,6

15 ИС

J

НА 146,0

-0,2

55,3

-1,7

527,8

0,9

Среднее

146,3

56,3

523,2

ОСКОСЗ

0,30

4,49

4,06

для ДТП

C   = 2-<NGp г -|

mn1     * • [сМ \

см3

для ПИД , ЭЗД или ФИД

для ТИД и ПФД

C» =

C min

C min

3

0,00001

0,00000005

0,00005

0,00100

1,00000

523,2

0,50000

Поверку провел:

Токтаев Е.И.

2-NG rS

C =0122----

min,4             S

1,6782E-15

<W - уровень флуктационных шумов, мВ (нА).

G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

V0 - объем вводимой пробы, см3;

D -коэффициент деления потока на входе в колонку; S - площадь пика контрольного вещества, мВ(пА)*с ; j - объемная скорость газа-носителя, см3/с;

Канал 1

Изменен

filtration before storing (30 dots)

■ filtration before storing (12 dots)

i filtration before storing ( 20 dots)

■■ filtration before storing (30 dots)

Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/Мл

Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

зерочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Режим Название

Поверка ... 1-я Серия 9-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ... 1-я Серия 10-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ... 1-я Серия 11-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ... 1-я Серия 12-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

NAS UniChrom™ [(1) Поверка Кристалл5000 с ЭЗД - Шаблон ШумЭЗД noise fillration before storing ( 1 2 dots)]

■; пуск

rfrr С) '     13 W 15й 3 Проводник

Отправленные - Ou...       Поверка Кристалл5...    EN

w Microsoft Word    » UniChrom'”

ЛМ|      Правка Вид Инструменты Окна Помощь

' (t ©Arial Unicode MS

BEEBES 2Bn3

0,48 |0,3012489]

icnstration mode

@ Спектр

■ ЭЗД-1

Где работать О Фрагмент

0 Постоянный шаг

Интерполяция сплайном Перевернуть спектр Арифметика спектров

Уст. выбр. методом Мазании.. Производная

Интеграл

|Peak RET

смесь (линдан в гексане) конц. 5е-5 мг/мл

598,00 0.,2998069   600,000 0,0023814 Библиотека: Компоненты 1-го слоя из Поверка

Q Запись макро | Применить ] j Закрыть j J Справка

А Хроматограмма ggl Свойства Слои Пики %4 Градуировка Q Инфо Макрос j ” Образцы ГХ инструмент -jfc- Сигналы GLP

Сигнал Л.м. Время       Л.м. Сигнал       П.м. Время       П.м. Си (нал       Фрагм. dX        Фрагм. dY

А Обработка "Поверка КристаллЭООО ...

Рис. 26. Вот так назначается цифровая фильтрация.

Поверка ...

2-я Серия 2

ое Измерение-

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 2

ое Измерение

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 3

е Измерение -

оверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-Я Серия 4

ое Измерение-

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 5

ое Измерение

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 6

ое Измерение-

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 7

ое Измерение-

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия £

ое Измерение

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 1

i-ое Измерение

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия 1

-ое Измерение

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ...

2-я Серия!

2-ое Измерение

поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

ЁИм

i filtration before storing ( 30 dots)

Измерение ■

Нажатия

Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Л.м. Сигнал

П.м. Сигнал

СЩ UniChrom'

Microsoft Word

NAS UniChrom" - [(1) Поверка Кристалл5000 с ЭЗД - Шаблон ШумЭЗД - noise filtration before storing (12 dots)]

M Файл Правка Вид Инструменты Окна Помощь

||Ч? ©Arial Unicode MS v^||lO v|| В Z Ц |        | A - | g S Д ■ | :E 11| □ ’ | Gg H | S 11| В 11| » $ В] 11|    | ►

канал1 200,12 0,3008418     249,88 0,3010653     49,920 0,0005651 Библиотека: Компоненты 1 -го слоя из Поверка КристаллБООО с ПО UniChrom - ЭЗД - Шаблон от Хроматэк-uwb:

Й Отправленные - Ou,., Г ffi Поверка Кристалл5...   EN агсвз-мЯа 17:13

А Хроматофамма ^Свойства ■§? Слои А»; Пики %+ Градуировка Q Инфо Макрос ““ Образцы ГХ инструмент А Си талы GLP

Б000И01 2803

Сценарий Ви.,

Цвет

Название

Г

Поверка

Поверка

Поверка__^

Поверка

Поверка Г

Поверка Г

Г

Поверка

Г и

#3 Key not found

This program is working in demonstration mode

*/ пуск                  & (И х tei 3 Проводник

M) NAS UniChrom- [• (1) Поверка КристаллЭООО с ЭЗД - Шаблон 1 я Серия 1-ое Измерение поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл]

—я®з

ИЛ Файл Правка Вид Инструненты Окна ПРиошь

■fr ©Arial Unicode MS      10    B/U x3 x. A         ___ 5_ D > & 0 Ц    ®     $ Ъ S

•|||.> 4.     * X ■

А Хроматограмма ggi Свойства II Слои А*; Пики II    Градуировка Щ Инфо II Макрос ““ Образцы ГХ инструмент II Сигналы II GLP

BEEM3HI

Сигнал    Л.м. Время       Л.м. Си тал       П.м. Время       П.м. Сигнал       Фрапи. dX        Фрапи . d¥

Нажмите переключатель для чста-

Выберите строку ввода для редактирования концентрации стандартного компонента.

концентрация.

UniChrom™

Й Отправленные - Ou,.,

& Поверка Кристал л5...    EN                         а 16:59

Рис. 28. Параметры пика контрольного вещества линдана без цифровой фильтрации.

#3 Key not found

SS Свойства Пика: линдан

0®'

Библиотека

Хроматографические

Общие | Специальные

|| Дополнительные

Выберите строку вводе для редакти-

□ Стандарт (внешний / внутренний)

140

150

160                                     170

—.---------->----------.----------1----------

180 с

Канал

ИМ RS

+/- Сценарий

Ви..

Цвет     С...

Изменен

За...

0..

Режим

На «ванне

А

26

1 - ЭЗД-1

0  170

+ Поверка

I

I                    I -

17:04:00 04.10.2006

I

Поверка.

2-я Серия 11

-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

27

1          0  170

+ Поверка

г

I                              I

17:16:47 04.10.2006

г

Поверка.

2-я Серия 12

-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

26

1 - ЭЗД-1

0  170

+ Поверка

р

I        I —

11:40:27 03.10.2006

г

Шум ЭЗД -

cise filtration before storing (12 dots)

29

1 - ЭЗД-1

0  170

+ Поверка

р

I        I —

11:40:27 03.10.2006

г

Шум ЭЗД -

oise filtration before storing ( 20 dots)

30

1 - ЭЗД-1

0  170

+ Поверка

™ -

11:40:27 03.10.2006

г

Шум ЭЗД -

oise filtration before storing ( 30 dots)

31

1 - ЭЗД-1

0  170

+ Поверка

F.

14:56:38 03.10.2006

1-я Серия 1-

ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл - по

se filtration before storing (12 dots)

32

1 - ЭЗД-1

0  170

+ Поверка

•>

I                                                             I

14:56:38 03.10.2006

1-я Серия 1-

зе Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/Мл - по

se filtration before storing ( 20 dots)

о

33

1 - ЭЗД-1

0  170

+ Поверка

14:56:38 03.10.2006

г

1-я Серия 1-

зе Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл - по

se filtration before storing ( 30 dots)    -

' J пуск         г®»           КЯ Яй 3 Проводник

Канал 1

Высота.

12Э.226Э73

Поверна Поверка

, Режим Название

Поверка ... 2-я Серия 11-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл

Поверка ... 12-я Серия 12-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мгАлп

Шум ЭЗ Д - noise filtration before storing (12 dots)

Сценарий Ви. Поверка г Поверка Г Поверка Г/" Поверка Поверка [й*" Поверка

Шум ЭЗ Д - noise filtration before storing (20 dots)

Шум ЭЗД - noise filtration before storing ( 30 dots)

1-я Серия 1-ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл - noise filtration before storing (12 dots)

1 - я Серия 1 -ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл - noise fillration before storing (20 dots) |

1 - я Серия 1 -ое Измерение - поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл - noise filtration before storing (30 dots) -

NAS UniChrom™ - [■ (1) Поверка КристаллЭООО с ЭЗД - Шаблон 1-я Серия 1 -пе Измерение поверочная смесь (линдан в гексане) конц. 5е-5 мг/мл - noise filtration ]

Й Отправленные - Ou... fi Поверка Крист ал л5...    EN

■ ; пуск j г** о # » ” | fin 3 Проводник

Microsoft Word ’ UniChrom’"

А|      Правка Вид Инструменты Окна Помощь

t @Arial Unicode MS

А Хроматограмма ggj* Свойства || Слои || Л»; Пики Градуировка || |Б] Инфо Макрос "" Образцы || ГХ инструмент ||    Си шалы || GLP

П.м. Врем г

149,72:0,4254971

164,64 0,3279928

■ ЭЗД-1

S3 Свойства Пика: линдан

Выберите строку ввода для редактирования концентрации стандартного компонента.

Концентрация, мг/мл

[ 0к | | Отмена | | Справка |

#3 Key not found

This program is working in demcrsstration mode

50,920 0,1782000 Библиотека: Компоненты 1-го слоя из Поверка КристаллЭООО с ПО UniChrom - ЭЗД - Шаблон от Хроматэк.uwb:

Библиотека_______,_______Хроматографические______

Общие |___Специальные || Дополнительные

Выберите строку ввода для редакти--Ау .    рования имени пика.

> •’   -ик:

| линдан

X Нажмите переключатель для уста-‘'А         новки или снятия метки. Наличие

.      метки указывает на то, что данный

пик является стандартом.

О Стандарт (внешний / внутренний]

Рис. 29. Параметры пика контрольного вещества линдана с включенной цифровой

фильтрацией. Высота пика уменьшилась менее чем на 3%, площадь уменьшилась
менее чем на 1%. При этом отношение сигнал/шум увеличилось в 4 раза.

Поверка хроматографа «Хроматэк-Кристалл 5000» с ДТП

ЗАО ОКБ "Хроматэк" Методическая лаборатория Е.И.Токтаева

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

7777

Тип детектора:

ДТП

Контрольное вещество:

гептан

в

октане

Температура инжектора, 0С:

150

Расход газа-носителя, см3/мин:

30

Температура термостата, 0С:

60

Расход воздуха, см3/мин:

0

Температура детектора, 0С:

160

Расход водорода, см3/мин:

0

Концентрация контрольного

1,000000

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

19-10-2006

Файл     C:\UC-CD\UniChrom Analytical Solutions\Chromatograph Validation STB 1287 Templates - гы.8\Поверка

Кристалл5000 с ПО UniChrom - ДТП - Шаблон от XpoMamw.uwb

Опробование

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как ОСКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

Ax = 19 6      - n ^XJ J /(n - X)

где xi - измеренное значение нулевого сигнала в й момент времени,          n - число

измеренных значений нулевого сигнала.

Контрольное вещество

Время выхода, с

Высота пика, мВ

Площадь пика, мВ*с

Полуширина пика, dt, с

гептан

49,5

27,4

124,3

4,2

Исследование статистических характеристик шума ДТП

Время записи уровня шума, в полуширинах             142,9

пика dW

Временной интервал, на котором                        1

определяется ОСКОСЗ шума, (dW)

Среднее значение шума, мВ                      0,0213

Коэффциент пересчета (см. Приложение)              1000000000

Поверку провел:

Токтаев Е.И.

Отчет UniChrom™ Новые аналитические системы©, т ♦375-17-226-25-17 www.unichrom.com

Рис. 30а. ДТП. Опробование. Исследование статистических характеристик шума.
М®тодм1ч®а<ая лаборатория Е.И.Тоостазва

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

5566

Тип детектора:

ДТП

Колонка С 2м х 3мм 5% SE-30

Контрольное вещество:

гептан

в

октане

Температура инжектора, 0С:

250

Расход газа-носителя, см3/мин:

30

Температура термостата, 0С :

70

Расход воздуха, см3/мин:

0

Температура детектора, 0С:

250

Расход водорода, см3/мин:

0

Концентрация контрольного

1,000000

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

15-12-2006

Файл

C:\UniChrom AnalyticalSolutions\Chromatograph Validation Templates - rus\To site www.unichrom.com'Поверка Кристалл5000 с ПО UniChrom - ДТП - Шаблон от Хроматэк.им>Ь

В первом слое находится образцовая хроматограмма опробования.

В

Параметры для определения уровня шума:

.          . I . I . I .         . I .          .         .         . I I .         . I I .          . I . I .          .         .         .

0 100 200 300 400 500 с

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. По измеренным данным в третьем слое определяются интересующие статистические характеристики шума. ( см. Помощь в ПО UniChrom)

Слой

3

Окно

4,2

сек

Шаг сканирования

1

сек

Начало фрагмента

10

сек

Конец фрагмента

500

сек

Опробование

Контрольное вещество

гептан

Время выхода, с

49,5

Высота пика, мВ

27,4

Площадь Полуширина пика, пика, dt, с мВ*с

124,3

4,2

Исследование статистических характеристик шума

ДТП

Шум по СТБ 1287-2001, В

4,97E-04

В

В/ч

Шум по МП 214.2.840.043Д

Дрейф по МП 214.2.840.043Д

Коэффциент пересчета (см. Приложение)

4,97E-07

9,04E-06

1,00E+03

Величина

Имя шума

Середина диапазона, В

0,96653174

Среднее значение сигнала, В

0,96622369

СКО от среднего, В

0,00001072

Полоса шума, В

0,00007293

Шум , В

0,00002105

Амплитуда шума, В

0,00001528

Дрейф базовой линии, В/ ч

-0,00172753

Амплитуда шума по МП 214....043Д, В

0,00005173

Дрейф нулевого сигнала по МП 214...043Д, В/ч

0,00903765

Шум по СТБ 1287-2001, В

0,00049653

Поверку провел:

Токтаев Е.И.

Рис. 30б. ДТП. Опробование. Исследование статистических характеристик шума.

М Файл Правка Вид Инструменты Окна Помощь

А

I

NAS UniChrom“ - [(1) Поверка Кристалл5000 с ДТП - Шаблон Шум ДТП ]

Т ©Arial Unicode MS

|Ц Инфо Л Хроматограмма I Градуировка I GLP у Макрос Q Отчёт I Щ Отчёт Сигналы I ^7 Слои II ГХ инструмент

Параметры:

Q Выбранный @Заданный

I__I Автоматический

Рис. 30в. ДТП. Опробование. Исследование статистических характеристик шума и определение остальных метрологических    параметров.    Представление

В Z U

Окно (полуширина контрольного пика)

Шаг сканиро

Параметр

Значение

Середина диапазона. В

0,96653

Среднее значение сигнала. В

0,96622

С КО от среднего. В

1.0719Е-005

Полоса шума, В

7.2932Е-005

Шум, В

2.1054Е-005

Амплитуда шума, В

1.5276Е-005

Дрейф базовой линии, В/ч

-0.0017275

Амплитуда шума по МП 214.2.840.043Д.

5.1731Е-005

Дрейф базовой линии по МП 214.2.840.0

0,0090376

Шум по СТБ 1287-2001, В

0,00049653

Jf(x)=

v | Обновить ]

3 Автоматически

А

В

0

В

Е

F

0

Н

Г

J

К

2

Контр-ое вещ-во

Шум, mV

С, X

С, ng/ml

V, ml

J, ml/s

MDL, ng/ml

3

гептан

0,021054

1000000

0.001

0.5

0.687

4

5

Номер слоя

Вкл/выкт

ИНД. пик

Время

Откл от Тс|

Высота

Откл от Нср Площадь

Откл от Sc

6

(1/0)

Т. сек

%

Н, mV

%

S. mV’s

%

7

4

3

48,64

0,44

26.64

4.16

121,91

0,52

0

5

2

48,48

0.77

28,55

-2,70

126,66

-3.35

9

6

0

2

48,56

0,61

27.82

-0.08

119,26

2,68

10

7

3

49,08

-0,46

27.64

0.58

120,62

1.57

11

8

3

49,68

-1,69

27,98

-0,65

122,52

0.03

12

9

3

48,48

0.77

27.48

1.12

120,02

2,07

13

10

2

48,72

0.28

28.20

-1.47

123,03

-0,40

14

11

2

48,64

0,44

27,85

-0,20

123,50

-0,77

15

12

2

48,48

0.77

27.45

1.26

124,22

-1,36

16

13

3

49,44

-1.19

28.46

-2.37

123,49

-0,77

17

14

0

2

49,40

-1,11

27,73

0,23

124,11

-1,28

18

15

0

3

48,68

0.36

27.77

0.11

121,26

1.05

19

Среденее знач-е 1

48.86

27.80

122.55

20

ОСКО а

Ср Знач

0.88

1.81

1.69

21

22

16

0

2

49,12

-0,19

28,63

-5.14

126,95

-3.12

23

17

0

3

48,76

0.54

27.33

-0,36

124,23

-0,92

24

18

0

3

48,68

0.71

28.13

-3,29

125,21

-1,71

25

19

0

2

49,24

-0,44

27,42

-0,713

123,68

-0,47

26

20

0

2

49,04

-0.03

27.02

0.80

121,54

1.28

27

21

0

2

49,72

-1.41

27.90

-2,43

121,21

1,54

28

22

0

3

48,36

1,36

26,15

3,98

125,19

-1,69

29

23

0

2

49,04

-0.03

26.87

1,33

120,22

2,34

30

24

0

2

49,04

-0,03

25,73

5.51

120,93

1.77

31

25

0

2

48,76

0.54

27.09

0,54

123,48

-0,31

32

26

0

2

49,08

-0.11

27.17

0,25

120,33

2,25

33

27

0

2

49,48

-0,92

27,36

-0.47

124,30

-0.97

34

Средне

знач-е II

49.03

27.23

123.11

2 35

0CK.0 от СрЗнач

0,74

2,91

1,79

!• 36

Воспр-мость. X

0.35

-2.04

0.45

непосредственно в UniChrom в закладке Шум.
ЗАО ОКБ 00Хромат®[к00
Матодммаосая лаборатория Е. И .Топота® ва

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:            Кристалл-5000    Тип детектора:      ДТП     Зав. номер:            5566

Контрольное вещество:        гептан в октане

Файл     C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

wwwumchrom.com\noBe£Ka Кристалл5000. с ПО UnjChrom - ДТП - Шаблон от XpoMaTkuwb

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

= 100

ft (t‘ - T )2

" T 1

n-1

100 .

(h. - H )2

H

n -1

, 100

± - s )2

S

n -1

для ДТП

Номер слоя

Выбор слоя

Время выхода, с

dT от

среднего,

%

Высота пика, мВ

dH от

среднего, %

Площадь пика, мВ*с

dS от

среднего,

%

4

—ТИ

48,6

-0,4

26,6

-4,2

121,9

-0,5

5

ТИ

48,5

-0,8

28,5

2,7

126,7

3,4

6

И

48,6

-0,6

27,8

0,1

119,3

-2,7

7

И

49,1

0,5

27,6

-0,6

120,6

-1,6

8

И

49,7

1,7

28,0

0,7

122,5

0,0

9

И

48,5

-0,8

27,5

-1,1

120,0

-2,1

10

И

48,7

-0,3

28,2

1,5

123,0

0,4

11

И

48,6

-0,4

27,9

0,2

123,5

0,8

12

И

48,5

-0,8

27,4

-1,3

124,2

1,4

13

И

49,4

1,2

28,5

2,4

123,5

0,8

14

И

49,4

1,1

27,7

-0,2

124,1

1,3

15

И

НА

48,7

-0,4

27,8

-0,1

121,3

-1,1

Cmin,1 =

\-м |

для ПИД , ЭЗД или ФИД

Cmin,2

2 -3N G Г г 1

S    L с1

для ТИД и ПФД

0118^7

гР1

с

Среднее

48,9

0,88        27,8        1,81

122,5 1,69

ОСКОСЗ

0,88

1,81

1,69

C

min,4

=оШ-SG

S

rS

с

8,103E-09

C min

2,701E-10

2,701E-10

г/см3

г/см3

4,965E-04 S N - уровень флуктационных шумов, В

0,00100000 G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

1,00000 C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

0,00100 V0 - объем вводимой пробы, см3;

1,00000 D -коэффициент деления потока на входе в колонку;

122,5   S - площадь пика контрольного вещества, мВ*с;

0,50000 j - объемная скорость газа-носителя, см3/с;

Поверку провел:

Токтаев Е.И.

Рис. 31. ДТП. Сходимости и минимальный предел детектирования.

ЗАО ОКБ °°Xpo[Mim_S)[K0D Методическая лаборатория Е.И.Токтаава

Воспроизводимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа:

Кристалл-5000

Тип детектора:

ДТП

Зав. номер:

7777

Контрольное вещество:

гептан       в

октане

Файл     C:\UC-CD\UniChrom Analytical Solutions\Chromatograph Validation STB 1287 Templates - гш&Поверка

Кристалл50О0 с ПО Un&hrom - ДТП - Шаблон ОТ XpoMamoKuwb

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

=S

- S t

S t, S

t

S

100

=H

-Ht

St, H

Ht

-• 100

=T

- T t

S t ,T

Tt

100

Номер

Выбор

слоя

Время

dT от

Высота

dH от

Площадь

dS от

слоя

выхода, с

среднего,

пика, пА

среднего, %

пика, пА*с

среднего,

%

%

16 ИС

J

НА 49,1

0,2

28,6

5,1

126,9

3,1

17 ИС

J

НА 48,8

-0,5

27,3

0,4

124,2

0,9

18 ИС

J

НА 48,7

-0,7

28,1

3,3

125,2

1,7

19 ИС

J

НА 49,2

0,4

27,4

0,7

123,7

0,5

20 ИС

J

НА 49,0

0,0

27,0

-0,8

121,5

-1,3

21 ИС

J

НА 49,7

1,4

27,9

2,4

121,2

-1,5

22 ИС

J

НА 48,4

-1,4

26,2

-4,0

125,2

1,7

23 ИС

J

НА 49,0

0,0

26,9

-1,3

120,2

-2,3

24 ИС

J

НА 49,0

0,0

25,7

-5,5

120,9

-1,8

25 ИС

J

НА 48,8

-0,5

27,1

-0,5

123,5

0,3

26 ИС

J

НА 49,1

0,1

27,2

-0,2

120,3

-2,3

27 ИС

J

НА 49,5

0,9

27,4

0,5

124,3

1,0

Среднее

49,0

27,2

123,1

ОСКОСЗ

0,74

2,91

1,79

Ранее

Среднее

49

28

123

ОСКОСЗ

0,88

1,81

1,69

Воспр-ть

1        -0,35

2,02

-0,45

Поверку провел:                      Токтаев ЕИ.

Отчет UniChrom™. Новые аналитические системы©, т. ♦375-17-226-25-17www.unichrom.com

Рис. 32. ДТП. Воспроизводимость.

Протокол поверки хроматографа

(наименование организации)

Тип хроматографа:

Кристалл-5000

Зав. номер

7777

Тип детектора:

ДТП

Порядковый номер по системе нумерации предприятия-изготовителя

Наименование и номера блоков:

Условия поверки: температура окружающего воздуха, ОС:

атмосферное давление, кПа:

относительная влажность, %:

напряжение питания питающей сети, В:

1. Определение предела детектирования.

Наименование параметра

Значение параметра,

г/см3

По НД

действительное

Значение предела детектирования

6,96E-10

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

S t

Sh

SS

49

27

122

48

29

127

49

28

119

49

28

121

50

28

123

49

28

123

0,9

1,8

1,7

48

27

120

49

28

123

49

28

123

48

27

124

49

28

123

49

28

124

49

28

121

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

S t

Sh

SS

49

29

127

49

27

124

49

28

125

49

27

124

49

27

122

49

27

123

0,7

2,9

1,8

50

28

121

48

26

125

49

27

120

49

26

121

49

27

123

49

27

120

49

27

124

Отклонение выходного сигнала, %

0,3

2,0

0,5

5. Заключение:

Поверку провел:

Токтаев Е.И.

Рис. 33. ДТП. Итоговый протокол поверки.

Поверка хроматографа «Хроматэк-Кристалл 5000» с ПИД

2d

М| Файл Правка Вид Инструменты Окна Помощь

Рис. 34. ПИД. Опробование. Исследование статистических характеристик шума и определение остальных метрологических    параметров.    Представление

Параметр

Значение

Середина диапазона, нА

0,016039

Среднее значение сигнала, нА

0,015924

СКО от среднего, нА

7.0889Е-006

Полоса шума, нА

4.8256Е-005

Шум, нА

1.393Е-005

Амплитуда шума, нА

1.4507Е-006

Дрейф базовой линии, нА/М

-0,0036837

Амплитуда шума по МП 214.2.840.043Д, нА

3.1221Е-005

Дрейф базовой линии по МП 214.2.840.043Д, нА/ч

0,0044974

Шум по СТ Б 1287-2001, нА

0,00030234

Jtw=

v | Обновить ]

2J А в тематически

SE

А

0

С

0

Е

F

G

Н

> г

J

К

2

Контр-ое вещ.-во

Шум, рА

с, %

С, ng/ml

V. ml

MDL. ng/sec

3

гептан

0,0137

19643

0.325

0.0033

4

5

Номер слоя

Зкл/выкл

инд.пик

Время

Зткл от Tcf

Высота

□ г к. л от Нср

Площадь

)ткл ОТ Set

6

(1/0)

Т, сек

%

Н, nA

%

S, пА*сек

%

7

4

Е

0

84,04

-0,44

9347,34

1,45

53231,79

0,44

8

5

и

0

83,24

0,52

9402,06

0,87

53522,80

-0,10

У

6

и

0

84,12

-0,53

9387,08

1,03

53252,53

0,40

10

7

и

0

83,96

-0,34

9426,40

0,62

53541,30

-0,14

11

8

0

83,28

0,47

9497,39

-0,13

53629,27

-0,30

12

9

0

83,60

0,09

9421,77

0,67

53482,74

-0,03

13

10

И

0

83,88

-0,25

9669,58

-1,95

53502,88

-0,07

14

11

И

0

83,20

0,57

9514,05

-0,31

53064,65

0,75

15

12

И

0

83,00

0,80

9686,90

-2,13

53518,88

-0,10

16

13

И

0

84,04

-0,44

9524,71

-0,42

53729,96

-0,49

17

14

И

0

83,88

-0,25

9438,70

0,49

53360,1 6

0,20

18

15

И

0

83,84

-0,20

9503,67

-0,20

53770,46

-0,57

19

Среденее знач-е I

83,67

8484,87

53467.29

20

ОСКО от Ср Знач

0,47

1.11

0,38

21

22

16

И

0

84,04

-0,33

9491,38

-0,24

53257,37

0,04

23

17

0

84,36

-0,71

9454,56

0,14

53495,75

-0,41

24

18

И

0

83,28

0,58

9486,56

-0,19

53281,00

0,00

25

19

и

0

84,24

-0,57

9431,22

0,39

53116,38

0,31

26

20

и

0

84,00

-0,28

9468,43

0,00

53376,23

-0,18

27

21

и

0

83,48

0,34

9431,44

0,39

53207,06

0,14

28

22

и

0

83,84

-0,09

9431,39

0,39

52995,09

0,53

29

23

и

0

83,44

0,39

9399,08

0,73

52966,95

0,59

30

24

и

0

83,68

0,10

9489,75

-0,23

53309,82

-0,06

31

25

и

0

83,56

0,24

9470,88

-0,03

53217,61

0,12

32

26

0

83,60

0,19

9463,08

0,05

53144,1 0

0,25

33

27

и

0

83,64

0,15

9600,50

-1,40

53988,37

-1,33

34

Среднее знач-е II

83,76

3468.13

53278.64

7 35

ОСКО от СрЗнач

0,40

0.53

0.50

? 36

Воспр-мость. %

0.11

-0,18

-0.35

непосредственно в UniChrom в закладке Шум. .

Рис. 35. ПИД. Итоговый протокол поверки. Генерация итогового протокола непосредственно в UniChrom в закладке Отчет.

ЗАО ОКБ '"’Хрометэос00
Методическая .лаборатория Е.И.Токтаева

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

6666

Тип детектора:

ПИД

Колонка: С 2м х 3мм 5% SE-30

Контрольное вещество:

гептан в

октане

Температура инжектора, 0С:

250

Расход газа-носителя, см3/мин:

30

Температура термостата, 0С:

200

Расход воздуха, см3/мин:

0

Температура детектора, 0С:

250

Расход водорода, см3/мин:

0

Концентрация контрольного

1,000000

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

15-12-2006

Файл

C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

www.unichrom.com\noeepka Кристалл5000 с ПО UniChrom - ПИД - Шаблон от Хроматэк.иуЬ

нА

0.0165

0.0160

-------------1-------------1-------------1-------------1-------------1-------------1-------------1-------------1-------------1-------------1-------------1-------------г

0 500 1000

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. По измеренным данным в третьем слое определяются интересующие статистические характеристики шума. ( см. Помощь в ПО UniChrom)

Опробование

Параметры для определения уровня шума:

Слой

3

Окно

10

сек

Шаг сканирования

1

сек

Начало фрагмента

500

сек

Конец фрагмента

1000

сек

1500         с

Контрольное      Время   Высота

вещество       выхода,    пика,

с пА

Площадь пика, пА*с

Полуширина пика,

dt, с

гептан 83,9 9438,7

53360,2

5,2

Исследование статистических характеристик шума               ПИД

Тип шума: Имя шума

Величина

8     Середина диапазона, нА

0,0157294

9     Среднее значение сигнала, нА

0,0157265

2     СКО от среднего, нА

0,0000073

5    Полоса шума, нА

0,0000496

4 Шум , нА

0,0000143

Шум по СТБ 1287-2001, нА

2,56E-05

0    Амплитуда шума, нА

0,0000015

6    Дрейф базовой линии, нА/ ч

-0,0002553

Шум по МП 214.2.840.043Д     А

6,56E-15

Амплитуда шума по МП 214....043Д, нА

0,0000341

Дрейф по МП 214.2.840.043Д     А/ч

1,40E-13

7     Дрейф нулевого сигнала по МП 214...043Д, нА/ч

0,0005466

Коэффциент пересчета (см. Приложение)

3,90E+09

3    Шум по СТБ 1287-2001, нА

0,0000256

Поверку провел:

Токтаев Е.И.

Отчет UniChrom™

Новые аналитические системы®, т. ♦375-17-226-25-17 www.unichrom.com

Рис. 36. ПИД. Опробование. Исследование статистических характеристик шума.
ЗАО ОКБ °gXpo^aiT®Kgg
Методическая лаборатория Е.И.Токтгаева

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:            Кристалл-5000      Тип детектора:      ПИД     Зав. номер:             6666

Контрольное вещество:         гептан в октане

Файл C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

wwwunichrom.com\noBepKa Кристалл5000. с ПО UniChrom - ПИД - Шаблон от XpoMaTkuwb

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

ST =

t (t. - Т )2

i=1

n-1

SH = 100л

H

t (h. - H)

i=1

n-1

Ss =10s0

It (s. -S)2

V    n -1

Номер слоя

Выбор слоя

Время выхода, с

dT от

среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА* с

dS от

среднего, %

4

—ТИ

НА 84,0

0,4

9347,3

-1,5

53231,8

-0,4

5

ТИ

НА 83,2

-0,5

9402,1

-0,9

53522,8

0,1

6

И

НА 84,1

0,5

9387,1

-1,0

53252,5

-0,4

7

И

НА 84,0

0,3

9426,4

-0,6

53541,3

0,1

8

И

НА 83,3

-0,5

9497,4

0,1

53629,3

0,3

9

И

НА    83,6

-0,1

9421,8

-0,7

53482,7

0,0

10

И

НА    83,9

0,2

9669,6

1,9

53502,9

0,1

11

И

НА 83,2

-0,6

9514,1

0,3

53064,7

-0,8

12

И

НА 83,0

-0,8

9686,9

2,1

53518,9

0,1

13

И

НА 84,0

0,4

9524,7

0,4

53730,0

0,5

14

И

НА 83,9

0,2

9438,7

-0,5

53360,2

-0,2

15

И

НА 83,8

0,2

9503,7

0,2

53770,5

0,6

Среднее

83,7

9485,0

53467,3

ОСКОСЗ

0,47

1,11

0,39

для ДТП

Cmin,1

2-SN Gr г "I

S ■ j |_сМ J

для ПИД , ЭЗД или ФИД

C

min,2

2 SN G Г г I

s   _ C J

для ТИД и ПФД

C(* =

(

min,4

9,572E-13

C min

г/с г/с

Поверку провел:

'гР

c

'r_S

c

2,559E-05 S N - уровень флуктационных шумов, нА

0,00100000 G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

1,00000 C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

0,00100 V0 - объем вводимой пробы, см3;

1,00000 D -коэффициент деления потока на входе в колонку;

53467,3 S - площадь пика контрольного вещества, пА*с;

0,50000 j - объемная скорость газа-носителя, см3/с;

Токтаев Е.И.

Отчет Uni Ch Г ОШ™ Новые аналитические системы©, т *375-17-226-25-17 www.unichrom.com

Рис. 37. ПИД. Сходимости и минимальный предел детектирования.

Воспроизводимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа:

Кристалл-5000

Тип детектора:

ПИД

Зав. номер:

6666

Контрольное вещество:

гептан в

октане

Файл C:\UniChrom Analytical Solutions\Chromatograph Validation Templates - rus\To site

www.unichrom.com\noeepka Кристалл5000 с ПО UniChrom - ПИД - Шаблон от XpoMamw.uwb

нА

10

И ПИД-1

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

S - St

S

H - Ht

H

100

100

0

1                   I                   I

70

n 1

80

-I             I      I      |      r

90

1                   I                   I                   |                   i

100 с

Номер

Выбор

слоя

Время

dT от

Высота

dH от

Площадь

dS от

слоя

выхода, с

среднего,

пика,  пА

среднего, %

пика, пА*с

среднего,

%

%

16 ИС

J

НА 84,0

0,3

9491,4

0,2

53257,4

0,0

17 ИС

J

НА 84,4

0,7

9454,6

-0,1

53495,7

0,4

18 ИС

J

НА 83,3

-0,6

9486,6

0,2

53281,0

0,0

19 ИС

J

НА 84,2

0,6

9431,2

-0,4

53116,4

-0,3

20 ИС

J

НА 84,0

0,3

9468,4

0,0

53376,2

0,2

21 ИС

J

НА 83,5

-0,3

9431,4

-0,4

53207,1

-0,1

22 ИС

J

НА 83,8

0,1

9431,4

-0,4

52995,1

-0,5

23 ИС

J

НА 83,4

-0,4

9399,1

-0,7

52967,0

-0,6

24 ИС

J

НА 83,7

-0,1

9489,7

0,2

53309,8

0,1

25 ИС

J

НА 83,6

-0,2

9470,9

0,0

53217,6

-0,1

26 ИС

J

НА 83,6

-0,2

9463,1

-0,1

53144,1

-0,3

27 ИС

J

НА 83,6

-0,1

9600,5

1,4

53988,4

1,3

Среднее

83,8

9468,2

53279,6

ОСКОСЗ

0,40

0,53

0,50

Ранее

Среднее

84

9485

53467

ОСКОСЗ

0,47

1,11

0,39

Воспр-ть

1         -0,11

°’18

0,35

T - Tt

--------■100

T

Поверку провел:

Токтаев Е.И.

Рис. 38. ПИД. Воспроизводимость.

Протокол

поверки х

роматографа

(наименование организации)

Тип хроматографа:

Кристалл-5000

Зав. номер:

6666

Тип детектора:

ПИД

Порядковый номер по системе нумерации предприятия-изготовителя

Наименование и номера блоков:

Условия поверки: температура окружающего воздуха, ОС:

атмосферное давление, кПа:

относительная влажность, %:

напряжение питания питающей сети, В:

1. Определение предела детектирования.

Наименование параметра

Значение параметра,

г/с

По НД

действительное

Значение предела детектирования

9,57E-13

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

|S t |

\Sh\

|SS |

84

9347

53232

83

9402

53523

84

9387

53253

84

9426

53541

83

9497

53629

84

9485

53467

0,5

1,1

0,4

84

9422

53483

84

9670

53503

83

9514

53065

83

9687

53519

84

9525

53730

84

9439

53360

84

9504

53770

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое значение выходного сигнала

ОСКОСЗ выходного сигнала, %

ti

hi

Si

t

h

S

S t

\Sh\

|SS I

84

9491

53257

84

9455

53496

83

9487

53281

84

9431

53116

84

9468

53376

84

9468

53280

0,4

0,5

0,5

83

9431

53207

84

9431

52995

83

9399

52967

84

9490

53310

84

9471

53218

84

9463

53144

84

9601

53988

Отклонение выходного сигнала, %

0,1

0,2

0,4

5. Заключение:

Поверку провел:

Токтаев Е.И.

Рис. 39. ДТП. Итоговый протокол поверки.

Поверка хроматографа «Хроматэк-Кристалл 5000» с ТИД

Опробование. Исследование статистических характеристик шума.

Тип хроматографа:

Кристалл-5000

Зав. номер:

5851

Тип детектора:

ТИД

Контрольное вещество:

метафос в

ацетоне

Температура инжектора, 0С:

250

Расход газа-носителя, см3/мин:

30

Температура термостата, 0С:

210

Расход воздуха, см3/мин:

200

Температура детектора, 0С:

290

Расход водорода, см3/мин:

13

Концентрация контрольного

0,001000

Коэффициент деления потока на

1

вещества в пробе, мг/см3:

входе в колонку:

Объем вводимой пробы, см3:

0,001

Дата, ДД-ММ-ГГГГ :

29-03-2006

Файл     C: \UC-CD\UniChrom Analytical Solutions\Chromatograph Validation 1287 Templates - rus\noeepKa

Криста:1л5000 с ПО UniChrom - ТИД- Шаблон отXpoaiamak.uwb

В первом слое находится образцовая хроматограмма опробования.

Во втором - опробование. В третьем слое записывается шум нулевого сигнала хроматографа. Длительность записи составляет не менее 30 полуширин пика контрольного вещества.

Уровень флуктационных шумов нулевого сигнала хроматографа определеяется как ОСКОСЗ случайных изменений сигнала сигнала хроматографа на временном интервале, равным полуширине пика контрольного вещества и рассчитывается по формуле

/(n-1)

Опробование

Контрольное вещество

Время выхода, с

Высота пика, пА

Площадь пика, пА*с

Полуширина пика, dt, с

метафос

129,6

68,6

590,4

7,5

где xi - измеренное значение нулевого сигнала в i й момент времени,         n - число

измеренных значений нулевого сигнала.

Исследование статистических характеристик шума ТИД

Время записи уровня шума, в полуширинах пика dW

Временной интервал, на котором определяется ОСКОСЗ шума, (dW) Среднее значение шума, нА

Коэффциент пересчета (см. Приложение)

Поверку провел:

55,9

1

0,000009

3900000000

Токтаев Е.И.

Отчет UniChrom™ Новые аналитические системы©, т. ♦375-17-226-25-17www.unichrom.com

Рис. 40. ТИД. Опробование. Исследование статистических характеристик шума.

Сходимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования.

Тип хроматографа:             Кристалл-5000      Тип детектора:      ТИД     Зав. номер:             5851

Контрольное вещество:        метафос в ацетоне

Файл

C:\UC-CD\UniChrom AnalyticalSolutions\Chromatograph Validation 1287 Templates - rus\noeepka Кристалл5000 с ПО UniChrom - ТИД- Шаблон от лро.мат ж.икЬ

200

Key not found his program is workin

1

g in demonst

Формулы для расчета ОСКОСЗ времени выхода T, высоты H и площади пика S

Я - T ■]

t (t. - T )2

i-1

n-1

H - Юл

H

It (h. - H )2

i-1

n-1

3S -100

It (s. - S)2

V    n -1

Номер слоя

Выбор слоя

Время выхода, с

dT от

среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего, %

4

—ТИ

НА 130,6

0,5

73,2

-0,7

635,7

1,7

5

ТИ

НА 129,5

-0,3

73,6

-0,1

616,5

-1,4

6

И

НА 130,3

0,4

73,3

-0,5

623,3

-0,3

7

И

НА 129,8

-0,1

75,5

2,4

637,0

1,9

8

И

НА 129,7

-0,1

73,2

-0,7

620,9

-0,7

9

И

НА 129,8

0,0

72,4

-1,8

614,9

-1,6

10

И

НА 129,1

-0,6

74,9

1,6

635,1

1,6

11

И

НА 130,3

0,3

73,3

-0,6

626,0

0,1

12

И

НА 129,5

-0,3

73,3

-0,6

622,1

-0,5

13

И

НА 130,1

0,2

75,6

2,5

635,7

1,7

14

И

НА 129,8

0,0

73,3

-0,6

622,7

-0,4

15

И

НА 129,8

0,0

73,1

-0,9

612,3

-2,1

Среднее

129,9

73,7

625,2

ОСКОСЗ

0,31

1,39

1,40

для ДТП

C   = 2-3NGp г ~|

S ■ j U ]

для ПИД , ЭЗД или ФИД

C [ С ]

для ТИД и ПФД

C.U =   8

C -,,|222-NG

min,4             S

2,82E-14

C min

C min

0,00001

0,00000100

0,00100

0,00100

1,00000

625,2

0,50000

Поверку провел:

Токтаев Е.И.

<SN - уровень флуктационных шумов, мВ (нА).

G = C0*V0 / D -масса контрольного вещества, попадающего в детектор, мг;

C0 - массовая концентрация контрольного вещества в пробе, мг/см3;

V0 - объем вводимой пробы, см3;

D -коэффициент деления потока на входе в колонку; S - площадь пика контрольного вещества, мВ(пА)*с; j - объемная скорость газа-носителя, см3/с;

Рис. 41. ТИД. Сходимость. Определение минимального предела детектирования.
ЗАО ОКБ DDXp©[Mianr®[KDD
Методическая лаборатория Е=И=То[ктаева

Воспроизводимость. Расчет ОСКОСЗ времени выхода, высоты пика, площади пика и определение предела детектирования через 48 часов.

Тип хроматографа: Контрольное вещество:

Кристалл-5000 метафос в

Тип детектора: ацетоне

ТИД

Зав. номер:

5851

Файл     C:\UC-CD\UniChrom Analytical Solutions\Chromatograph Validation 1287 Templates - rus Поверка

Кристалл5000 с ПО UniChrom - ТИД - Шаблон от XpoMamw.uwb

Формулы для расчета воспроизводимости величин времени выхода T, высоты H и площади пика S

3,,з

= S - S t

S

100

3 t, H

= H - H t =H

100

3t ,T

T - Tt =   T

100

Номер слоя

Выбор слоя

Время выхода, с

dT от среднего, %

Высота пика, пА

dH от среднего, %

Площадь пика, пА*с

dS от среднего, %

16 ИС

J

НА 129,7

0,0

74,2

1,4

625,6

1,8

17 ИС

J

НА 130,6

0,7

72,1

-1,5

611,1

-0,6

18 ИС

J

НА 129,7

0,0

69,6

-4,8

588,7

-4,2

19 ИС

J

НА 130,3

0,5

75,1

2,7

626,7

2,0

20 ИС

J

НА 129,8

0,0

73,3

0,1

613,7

-0,1

21 ИС

J

НА 129,3

-0,3

72,7

-0,6

615,8

0,2

22 ИС

J

НА 129,8

0,1

73,3

0,2

614,8

0,0

23 ИС

J

НА 129,5

-0,2

71,0

-2,9

597,0

-2,9

24 ИС

J

НА 129,6

-0,1

73,6

0,5

613,9

-0,1

25 ИС

J

НА 129,4

-0,2

72,4

-1,0

611,7

-0,5

26 ИС

J

НА 129,4

-0,2

74,5

1,9

623,3

1,4

27 ИС

J

НА 129,3

-0,3

76,1

4,0

633,5

3,1

Среднее

129,7

73,2

614,6

0,31

2,41

2,02

ОСКОСЗ

Ранее

Среднее

ОСКОСЗ

Воспр-ть

130

74

625

Поверку провел:

Отчет UniChrom™

0,12

0,31

0,79]

1,39

169]

1,40

Токтаев Е.И.

Новые аналитические системы®, т. *375-17-226-25-17 www unichrom.com

Рис. 42. ТИД. Воспроизводимость.

Протокол поверки хроматографа

(наименование организации)

Тип хроматографа:

Кристалл-5000

Зав. номер:

5851

Тип детектора:

ТИД

Порядковый номер по системе нумерации предприятия-изготовителя

Наименование и номера блоков:

Условия поверки:

температура окружающего воздуха, ОС:

атмосферное давление, кПа:

относительная влажность, %:

напряжение питания питающей сети, В:

1. Определение предела детектирования.

1—10 1Л Л Л Л 11   О LJ 1Л Л ПОПО1ИЛТНО

Значение параметра,

гР/с

Наименование параметра

По НД

действительное

Значение предела детектирования

3,33E-15

2. Определение ОСКОСЗ выходного сигнала.

Значение выходного сигнала

Среднее арифметическое

ОСКОСЗ выходного сигнала, %

значение выходного сигнала

ti

hi

Si

t

h

S

* * 1

\Sh |

I**)

131

73

636

130

74

617

130

73

623

130

76

637

130

73

621

130

74

625

0,3

1,4

1,4

130

72

615

129

75

635

130

73

626

130

73

622

130

76

636

130

73

623

130

73

612

3.Определение допускаемого предела значения изменения выходного сигнала через 48 часов.

Значение выходного сигнала

Среднее арифметическое

ОСКОСЗ выходного сигнала, %

значение выходного сигнала

ti

hi

Si

t

h

S

S t

\Sh I

1^1

130

74

626

131

72

611

130

70

589

130

75

627

130

73

614

130

73

615

0,3

2,4

2,0

129

73

616

130

73

615

129

71

597

130

74

614

129

72

612

129

75

623

129

76

633

Отклонение выходного сигнала, %

0,1

0,8

1,7

Рис. 43. ТИД. Итоговый отчет о поверке.

Приложение А.

Функции Unichrom.XLA

Функции Unichrom.XLA предназначены для получения данных из активного окна хроматограмм, открытого в Unichrom или из окна клиента. Клиент - окно, в котором выполняется макрос автоматической обработки хроматограмм и которое не всегда бывает активным в режиме работы со многими окнами.

Стандартные функции

1) SpectrumProperty - возвращает значение свойства

Function SpectrumProperty( PropertyName As String, Optional LayIndex As Integer = -1 ) As Variant

PropertyName

Имя свойства (см. третью графу таблицы свойств в Unichrom, которая в обычном режиме скрыта от пользователя и вытягивается из скрытого состояния аналогично колонкам в Excel) Строковый параметр. Задаётся строковой константой, заключённой в кавычки " ", или ссылкой на ячейку, в которой содержится имя свойства (например, A1)

LayIndex

Номер слоя.

Опциональный целочисленный параметр.

Задаётся константой или ссылкой на ячейку, в которой указан номер слоя.

Если параметр не указан или меньше нуля (LayIndex < 0), то функция SpectrumProperty возвращает значение глобального свойства (одно и тоже значение для всех слоёв - хроматограмм в окне).

Если задано нулевое значение для этого параметра (LayIndex = 0), то функция SpectrumProperty возвращает значение локального свойства (значения разные для каждого слоя-хроматограммы) для текущего (активного) слоя.

Если значение параметра больше нуля (Laylndex = 1, 2, 3, ...), то функция SpectrumProperty возвращает значение локального свойства указанного слоя.

Глобальное свойство - свойство, значение которого одинаково для всех слоёв-хроматограмм (на странице свойств в Unichrom отображаются чёрным цветом).

Локальное свойство - свойство, значение которого разное для каждого слоя (на странице свойств в Unichrom отображаются зелёным и тёмно-синим цветом)

  • 2) UpdateSpectrumProperty - устанавливает новое значение для свойства и возвращает это значение

Function UpdateSpectrumProperty( PropertyName As String, NewValue As Variant, Optional LayIndex As Integer = -1 ) As Variant

PropertyName

Имя свойства

см. описание функции SpectrumProperty

LayIndex

Номер слоя.

см. описание функции SpectrumProperty

NewValue

Новое значение свойства, которое устанавливается функцией UpdateSpectrumProperty.

Тип свойства - Variant. Можно передать строковое значение, целое число или число с плавающей запятой (вещественное число). Строки передаются строковой константой, заключённой в кавычки " " или ссылкой на ячейку (например, A1), в которой содержится новое значение свойства. Значения целого и вещественного типа также передаются константно или ссылкой на ячейку.

  • 3) Peakindex - возвращает индекс пика из указанного слоя по имени пика

Function PeakIndex( LayIndex As Integer, PeakName As String ) As Variant

LayIndex

Номер слоя от 0 и выше (0, 1, 2, 3, .).

0 - текущий видимый слой. 1, 2, 3, . - конкретный номер слоя. Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой указан номер слоя.

PeakName

Имя пика, соответствующее имени пика в таблице пиков. Строковый   параметр.   Задаётся строковой   константой,

заключённой в кавычки " ", или ссылкой на ячейку, в которой содержится имя пика (например, A1).

Функция Peakindex возвращает значения индексов от нуля и выше (0, 1,2, ...), если пик обнаружен и -1 (минус один), если пик с именем PeakName в слое не обнаружен (в том числе, если указано неверное имя пика)

  • 4) PeakProperty - возвращает значение свойства пика (позиция, высота, площадь, концентрация и др.)

Function PeakProperty( LayIndex As Integer, PeakIndex As Integer, Mask As Long ) As Variant

LayIndex

Номер слоя от 0 и выше (0, 1, 2, 3, .).

0 - текущий видимый слой. 1, 2, 3, . - конкретный номер слоя. Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой указан номер слоя.

PeakIndex

Индекс пика от нуля и выше (0, 1, 2, .).

Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой содержится индекс пика (например, A1). Обычно задаётся ссылкой на ячейку, в которой вычисляется индекс пика по имени пика (см. PeakIndex)

Mask

Маска (идентификатор) свойства определяет свойство пика, значение которого требуется получить (см. таблицу идентификаторов свойств пика).

Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой содержится индекс пика (например, A1). Обычно задаётся константой.

Идентификаторы свойств пика:

Параметр пика

Мнемоника маски

Значение

HEX

Значение

DEC

Название пика

mName

$00000001

1

Время выхода

mTime

$00000002

2

Индекс удерживания

mIndex

$00000004

4

Индекс группы

mGruop

$00000008

8

Масса

mWeight

$00000010

16

Температура кипения

mTemperature

$00000020

32

Плотность

mDensity

$00000040

64

Начало пика

mLeft

$00000080

128

Конец пика

mRight

$00000100

256

Площадь

mArea

$00000200

512

Амплитуда

mAmplitude

$00000400

1024

Коэффициент чувствительности

mFactor

$00000800

2048

Объёмная концентрация

mVolume

$00001000

4096

Массовая концентрация

mMass

$00002000

8192

Мольная концентрация

mMolar

$00004000

16384

Титр

mTitre

$00008000

32768

Молярность

mMolarity

$00010000

65536

Состояние пика

mState

$00020000

131072

Число теоретических тарелок (ТТ)

mPlates

$00040000

262144

Число эффективных теор. тарелок

mEffPlates

$00080000

524288

Высота экв. эффективной ТТ.

mHeightETP

$00100000

1048576

Фактор хвостатости пика на высоте

mTailing5

$00200000

2097152

5%

Полуширина пика

mHalfWidth

$00400000

4194304

Коэффициент извлечения

mExtraction

$00800000

8388608

Разрешение со следующим

mResToNext

$01000000

16777216

Фактор хвостатости пика на высоте

mTailing10

$02000000

33554432

10%

Функции получения информации по градуировке 1) CalibTable

Получение полной градуировочной информации осуществляется вызовом функции CalibTable. Функция CalibTable возвращает строку, содержащую названия пиков и их градуировочные коэффициенты. Параметры в строке разделены точкой с запятой.

Function CalibTable() As Variant

Функция не имеет входных параметров.

Параметры градуировочной таблицы, получаемой из Unichrom:

Const ctName Имя калибровочной последовательности (имя пика) = 1

Const ctFacA = Фактор A

2

Const ctFacB = Фактор B

3 Const ctFacC = Фактор C

4

Const ctSDev = Стандартное отклонение

5

Const ctCVal = Достоверность аппроксимации (R2)

6

Const ctType = Тип градуировки

7

Const ctMode = Параметр градуировки

8

Типы градуировки:

Const ctLin0 = y=Bx1

0

Const ctLine = y=Bx1+Cx0

1

Const ctQuad = y=Ax2+Bx1+Cx0

2

Const ctPowr = y= B^exp(C)

3

Параметры градуировки:

Const cpArea = Градуировка по площади пика 0

Const cpHeight Градуировка по высоте пика

= 1 2) GetCalibData - возвращает значение указанного параметра градуировки по имени градуировочного пика

Function GetCalibData( PeakName As String, Parameter As Integer ) As Double

PeakName        Имя пика градуировки, соответствующее имени пика в таблице

градуировки.

Строковый параметр. Задаётся строковой константой, заключённой в кавычки " ", или ссылкой на ячейку, в которой содержится имя пика (например, A1).

Parameter        Параметр градуировки

Целочисленный параметр от 1 до 8  (см. Параметры

градуировочной таблицы, получаемой из Unichrom)

Вставка картинок

1) InsertPicture

Function InsertPicture( LayIndex As Integer, _

PictureName As String, _

Position As Range, Optional Width As Integer = 300, Optional Height As Integer = 200 ) As String

LayIndex

Номер слоя от 0 и выше (0, 1,2, 3, ...).

0 - текущий видимый слой. 1,2, 3, ... - конкретный номер слоя. Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой указан номер слоя.

PictureName

Подпись к рисунку.

Строковый параметр.   Задаётся   строковой   константой,

заключённой в кавычки " ", или ссылкой на ячейку, в которой содержится имя пика (например, A1). Может быть пустой строкой. Функция InsertPicture возвращает значение этого параметра.

Position

Начальная позиция рисунка.

Задаётся ссылкой на ячейку, в которую будет помещён левый верхний угол картинки.

Width

Ширина картинки в точках.

Опциональный целочисленный параметр.

Height

Высота картинки в точках.

Опциональный целочисленный параметр.

Функции получения шума

1) GetNoise - стандартный алгоритм определения шума в Unichrom

Function GetNoise( LayIndex As Integer, Window As Double, BeginTime As Double, EndTime As Double ) As Variant

LayIndex

Номер слоя от 0 и выше (0, 1, 2, 3, .).

0 - текущий видимый слой. 1, 2, 3, . - конкретный номер слоя. Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой указан номер слоя.

Window

Окно, в котором определяется шум.

Вещественный параметр. Задаётся константой или ссылкой на ячейку, в которой указано значение этого параметра.

Единицы измерения этого параметра должны соответствовать текущим единицам измерения шкалы X в Unichrom

BeginTime

Начало фрагмента, в котором определяется шум.

Вещественный параметр. Задаётся константой или ссылкой на ячейку, в которой указано значение этого параметра.

Единицы измерения этого параметра должны соответствовать текущим единицам измерения шкалы X в Unichrom

EndTime

Конец фрагмента, в котором определяется шум.

Вещественный параметр. Задаётся константой или ссылкой на ячейку, в которой указано значение этого параметра.

Единицы измерения этого параметра должны соответствовать текущим единицам измерения шкалы X в Unichrom

Окно Window двигается во фрагменте от BeginTime до EndTime с шагом в одну точку. Результат функции - усреднённое значение шума в указанном диапазоне

2) GetNoiseEx - определение шума по алгоритму NoiseType (см. ниже)

Function GetNoiseEx(LayIndex As Integer, Window As Double, Step As Double, BeginTime As Double,

EndTime As Double, NoiseType As Integer) As Variant

LayIndex

Номер слоя

см. описание функции GetNoise

Window

Окно

см. описание функции GetNoise

Step

Шаг, с которым перемещается окно Window в диапазоне от BeginTime до EndTime.

Вещественный параметр. Задаётся константой или ссылкой на ячейку, в которой указано значение этого параметра.

Единицы измерения этого параметра должны соответствовать текущим единицам измерения шкалы X в Unichrom

BeginTime

Начало фрагмента

см. описание функции GetNoise

EndTime

Конец фрагмента

см. описание функции GetNoise

NoiseType

Идентификатор алгоритма от 0 до 9.

Целочисленный параметр. Задаётся константой или ссылкой на ячейку, в которой указан идентификатор алгоритма.

Step - шаг смещения окна Window в тех же единицах, что и Window

Идентификаторы алгоритмов расчёта характеристик шума:

NoiseType

Обозначение     Описание алгоритма

0

1

2

3

4

ntPeakToPeak    Амплитуда шума

ntChrPeakToPeak Амплитуда шума по МП 214.2.840.043Д ntRMS          СКО от среднего

ntSTB           Шум по СТБ 1287-2001

ntNoise          Шум (Стандартный алгоритм определения шума в

Unichrom, см. GetNoise)

5

6

7

8

9

ntNoiseBand     Полоса шума

ntDrift            Дрейф базовой линии

ntChrDrift         Дрейф базовой линии по МП 214.2.840.043Д

ntMiddle          Середина диапазона

ntAverage        Среднее значение сигнала

Статистические функции

1) MedianFilter - выбор данных, которые наилучшим образом сходятся

This is function for MS Excel to filter measure results

Function MedianFilter(R As Range, ByVal KeepRows As Long, ParamArray CompareBy())

R

KeepRows

incoming Range of Cells to filter

if greater than 0 - Number of Rows in Result

if lower than 0 - Number of Rows to remove from Result

CompareBy()      Rows to use for comparing

Разные функции 1) UpdatePeakConcs - задание массовой и объёмной концентрации для пика в Unichrom из шаблона Excel

Function UpdatePeakConcs(LayIndex As Integer, PeakName As String, MasConc As Double,

VolConc As Double) As Integer

LayIndex

Номер слоя

см. описание функции PeakProperty

PeakName

Имя пика

см. описание функции PeakIndex

MasConc

Массовая концентрация.

Вещественное число. Задаётся константой или ссылкой на ячейку, в которой содержится требуемое значение.

VolConc

Объёмная концентрация.

Вещественное число. Задаётся константой или ссылкой на ячейку, в которой содержится требуемое значение.

Если пик с именем PeakName не обнаружен, функция добавит фиктивный пик с указанным именем. Если пик обнаружен или успешно добавлен, функция установит для него указанные концентрации.

Результат функции - индекс пика или -1 (минус один), если пик отсутствует.

2) Author

Function Author() As String

Функция не имеет входных параметров. Функция возвращает имя автора документа MS Excel, указанное в свойствах документа.

Установка Unichrom.xla

Установка надстройки Excel - Unichrom.xla - выполняется автоматически при установке Unichrom. Файл надстройки копируется в папку ..Unichrom\Reports\XLA. Если Unichrom устанавливался более одного раза в разные папки, то файл надстройки будет находиться во всех этих папках (возможно даже разные версии). Excel при запуске загружает только зарегистрированный файл надстройки. Excel не может загружать более одной надстройки с одним именем. Для работы с этим файлом в Excel требуется выполнить регистрацию этой надстройки. Регистрация может быть выполнена несколькими способами:

1) После установки Unichrom требуется выполнить установку стандартных сервисов Unichrom, которые находятся на инсталляционном диске Unichrom. Среди стандартных сервисов имеется сервис регистрации шаблонов Excel. Этот сервис запускается автоматически при старте программы Unichrom и заставляет Excel зарегистрировать требуемые файлы надстроек. При этом Excel прописывает пути к файлам                 надстроек                 в                 реестре

HKEY_CURRENT_USER\Software\Microsoft\Office\11.0\Excel\Options,      параметр

OPEN, OPEN1, OPEN2 и так далее. Цифра 11.0 в указанном пути означает версию Excel и может быть другой (например, 10.0). Если ранее был зарегистрирован файл надстройки с таким именем, но находящийся по другому пути, то эта регистрация останется, а новый шаблон-надстройка не будет зарегистрирован. Excel грузить его не будет. Если Unichrom всегда устанавливается в одну и туже папку, то таких проблем не будет, так как при установке Unichrom файл старой версии будет просто заменён файлом новой версии. Все пути к файлам останутся без изменения. Если же путаница произошла, то необходимо вручную удалить параметр OPEN (OPEN1, ...) из реестра. В этом случае сервис регистрации шаблонов выполнит свою задачу при запуске программы Unichrom.

2) Открываете Excel. Заходите в пункт меню Сервис \ Надстройки.... В окне Надстройки нажимаете кнопу Обзор и выбираете новую версию файла Unichrom.xla.

Приложение Б.

Алгоритмы определения шума в UniChrom

Почти все алгоритмы поиска шума, реализованные в UniChrom, используют общую схему усреднения результатов на коротких интервалах со скользящим окном. Для этого вводятся дополнительные параметры: Window - окно вычисления шума и Step - шаг смещения окна. Также вводятся параметры х1 и х2 - полный интервал вычисления шума.

Если полный интервал меньше ширины окна, то вычисление сводится к однократному вычислению в полном интервале. Если больше - проводится усреднение значений, полученных сдвигом окна на указанный шаг.

Это позволяет уменьшить влияние плавных перепадов уровня базовой линии, таких, как пики, или дрейф базовой линии, на результат вычисления. При этом ширина окна выбирается примерно равной ширине пиков, шаг сдвига - обычно 1/10 - 1/20 от окна. Иногда - фиксированное значение в одну секунду (для хроматографии) или один интервал дискретизации (одна точка хроматограммы или спектра). Однако, шаг в одну точку приводит к длительному времени вычисления на длинных интервалах, и от его использования стоит отказаться. Также для уменьшения влияния дрейфа в каждом окне вычисляется базовая линия методом наименьших квадратов, и все значения сигнала берутся относительно базовой линии. Базовая линия вычитается из измеренных значений сигнала.

Размерность всех значений алгоритма расчёта шума совпадает с размерностью измеряемой детектором физической величины (мВ, нА, ЕА и т.д.). Если для получения конечного результата требуется дополнительный расчёт, например домножение на коэффициент преобразования, или отнесение к среднему значению сигнала, то это вычисление может быть выполнено во внешнем модуле, который использует функции UniChrom API.

Алгоритм поиска шума «ChrPeakToPeak - Амплитуда шума по МП 214.2.840.043Д», реконструкция алгоритма от «Хроматэк».

С учётом базовой линии в окне ищется наибольшее и наименьшее значение, разность между ними считается уровнем шума в окне. Результаты по отдельным окнам усредняются.

Алгоритм поиска шума «PeakToPeak - Амплитуда шума».

Для каждых трёх соседних точек окна вычисляется высота пика - вертикальное отклонение центральной точки от прямой, соединяющей две крайние точки. Максимальное по абсолютной величине отклонение считается значением уровня шума в окне. Результаты по отдельным окнам усредняются.

Прим.: Учёта базовой линии не требуется, поскольку прибавление линейной функции к данным не изменяет значения шума для этого алгоритма. Также данный алгоритм, в силу своей структуры, учитывает только высокочастотные шумы.

Алгоритм «RMS - СКО от среднего».

Из данных в окне вычитается базовая линия, после чего считается среднеквадратичное отклонение от среднего значения в окне, которое считается значением шума в окне. Результаты по отдельным окнам усредняются.

Алгоритм «Noise - Шум» - стандартный алгоритм UniChrom.

Это модификация алгоритма «RMS», с фиксированным значением шага в одну точку. Окончательный результат домножается на коэффициент Стъюдента, который равен 1,96 для интервалов, больших 24 точек, для получения статистической характеристики «стандартное отклонение», которая определяет полуширину интервала, в котором будут находиться 95% значений при условии нормального распределения случайных значений.

Алгоритм «NoiseBand - Полоса шума» - стандартный алгоритм UniChrom.

Модификация алгоритма «Noise», конечное значение которого домножается на константу 2v3, что для больших интервалов в среднем соответствует ширине «шумовой дорожки» - разнице между максимальным и минимальным значением в интервале, за исключением единичных выбросов.

Алгоритм «Шум по СТБ 1287-2001».

В СТБ введена формула расчёта шума по алгоритму «RMS», но без учёта дрейфа базовой линии с помощью скользящего окна и вычитания линейной зависимости, с домножением на коэффициент Стъюдента 1,96.

Дрейф базовой линии.

Этот параметр характеризует изменение среднего значения сигнала за стандартный промежуток времени (1 час). Размерность величины: размерность сигнала (мВ, нА, ЕА), отнесённая к размерности промежутка времени (час), напр. мВ/час, нА/ч, ЕА/час.

Алгоритм «Drift - Дрейф базовой линии».

Для всего интервала рассчитывается линейная зависимость данных от времени, и наклон линии приводится к длине стандартного промежутка 1 час, т .е. домножается на частоту сбора сигнала, Гц, и на количество секунд в часе, 3600 с/час. Данная величина считается значением дрейфа базовой линии.

Алгоритм «ChrDrift - Дрейф базовой линии по МП 214.2.840.043Д», реконструкция алгоритма от «Хроматэк».

Значением дрейфа считается отношение разности максимального и минимального значений во всём интервале к длине интервала, выраженной в часах.

Алгоритм «Average - Среднее значение сигнала».

Рассчитывается среднее значение всех полученных сигналов в интервале.

Алгоритм «Middle - Середина диапазона».

Середина диапазона значений. Находится минимальное и максимальное значение в диапазоне. Результатом считается среднее между ними.

59

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
