Руководство по эксплуатации «ДОЗИМЕТР-РАДИОМЕТР МКС КП-АД6» (ШРЯИ.412111.002 РЭ)

' _v М.В. Балаханов Z       2010 г.

СОДЕРЖАНИЕ

Введение

• 1 ОПИСАНИЕ И РАБОТА

  • 1.1 Назначение

  • 1.2 Технические характеристики

  • 1.3 Состав МКС КП-АД6

  • 1.4 Устройство и работа комплекта

  • 1.5 Конструкция комплекта

  • 1.6 Маркировка

  • 1.7 Упаковка

• 2 ПОДГОТОВКА КОМПЛЕКТА К ИСПОЛЬЗОВАНИЮ

  • 2.1 Общие сведения

  • 2.2 Включение и выключение

  • 2.3 ПРИМЕНЕНИЕ КЛАВИШИ "OFF"

  • 2.4 Замена источника питания

• 3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

  • 3.1 Меры безопасности

  • 3.2 Выбор режимов работы

  • 3.3 Измерение мощности дозы

  • 3.4 Измерение среднего значения мощности дозы

  • 3.5 Отображение и выбор порога аварийной сигнализации по мощности дозы

  • 3.6 Отображение максимального значения мощности дозы

  • 3.7 Набор и отображение дозы

  • 3.8 Отображение и выбор порога дозы

  • 3.9 Индикация напряжения источника питания

  • 3.10 Обнаружение бета-излучения

  • 3.11 Использование телескопической штанги

  • 3.12 Использование клавиши выносного блока детектирования 6150 AD-t/H

  • 3.13 Использование защитного чехла

  • 3.14 Использование выносных блоков 6150 AD-17,6150 AD-k

  • 3.15 Индикация напряжения источника питания

• 4 ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

• 5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 6 МЕТОДИКА ПОВЕРКИ

• 7 ТРАНСПОРТИРОВАНИЕ

• 8  ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПРИЛОЖЕНИЕ А Перечень принятых сокращений и обозначений

ПРИЛОЖЕНИЕ Б СЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ

ПРИЛОЖЕНИЕ В Средства измерения, инструменты и принадлежности

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации предназначено для изучения принципа действия, устройства и конструкции дозиметра-радиометра МКС КП-АД6 (далее по тексту - МКС КП-АД6), содержит основные технические характеристики, а также другие сведения, необходимые для полного использования его возможностей, правильной и безопасной эксплуатации.

Обслуживание и эксплуатацию МКС КП-АД6 должен осуществлять специально подготовленный персонал, имеющий навыки работы с персональным компьютером (далее по тексту - ПК), допуск к работе с радиоактивными источниками.

РЭ распространяется на все модификации МКС КП-АД6.

В процессе производства в конструкцию и программное обеспечение МКС КП-АД6 могут быть внесены не отраженные в настоящем руководстве изменения, не влияющие на его метрологические и технические характеристики.

• 1. ОПИСАНИЕ И РАБОТА

  Инв. № подл | Подп. и дата Взам. инв. № Инв.             Подп. и дата

1.1 Назначение

• 1.1.1  МКС КП-АД6 предназначен для оперативного радиационного дозиметрического контроля в широком диапазоне мощностей доз от фоновых уровней до аварийных и может применяться в составе мобильных систем радиационного контроля на предприятиях технологического ядерного цикла, атомных станциях и в организациях, использующих радиоактивные источники излучения.

• 1.1.2 МКС КП-АД6 измеряет мощность амбиентного эквивалента дозы (далее по тексту - МЭД) и амбиентный эквивалент дозы (далее по тексту - ЭД), плотность потока альфа- и бета-частиц с загрязненных поверхностей (значения плотности потока определяются путем умножения измеренных значений скорости счета на калибровочные коэффициенты для альфа- и бета частиц).

МКС КП-АД6 регистрирует загрязненность поверхностей гамма-излучающими радионуклидами в режиме индикации.

МКС КП-АД6 запоминает максимальное значение МЭД, зафиксированное во время измерения.

• 1.1.3 Электропитание МКС КП-АД6 осуществляется от батареи типа 6LR61 напряжением 9 В. Ресурс батареи составляет 200 ч.

• 1.1.4 По устойчивости к воздействию синусоидальной вибрации МКС КП-АД6 относится к группе исполнения N2 по ГОСТ Р 52931.

• 1.1.5 МКС КП-АД6 устойчив к воздействию:

• - электромагнитных полей для II группы исполнения и критерию качества функционирования В по ГОСТ Р 50746 для электромагнитной обстановки средней жесткости;

• - электростатических разрядов для III группы исполнения и критерию качества функционирования А по ГОСТ Р 50746 для жесткой электромагнитной обстановки.

• 1.1.6 По степени защиты от поражения электрическим током МКС КП-АД6 относится к классу III по ГОСТ 12.2.007.0.

• 1.1.7 МКС КП-АД6 относится к системам нормальной эксплуатации АС, не влияющим на безопасность, класс безопасности 4 по НП-001-97 (ОПБ-88/97).

• 1.1.8 Нормальные условия применения:

• - температура окружающего воздуха , °C       от 0 до плюс 30

• - относительная влажность, %                до 80 %

  					ШРЯИ. 412111.002 РЭ	Лист
  						4
  Изм	Лист	№ докум.	Подп.	Дата

  • - атмосферное давление, кПа

  1.1.9 Рабочие условия применения:

  • -  температура окружающего воздуха , °C

  6150AD6/H, 6150AD-t/H, 6150AD-15/H,

  6150AD-17

  6150AD-k

  • - относительная влажность, %

  • - атмосферное давление, кПа

  от 90 до 100

  Инв. № подл | Поди, и дата Взам. инв. № Инв. №ч|₽.      Поди, и дата

от минус 30 до плюс 50

от минус 15 до плюс 50

до 95 % при температуре окружающего воздуха + 35 °C и более низких температурах без конденсации влаги

от 84 до 106,7

• 1.1.10 МКС КП-АД6 по защищенности от воздействия окружающей среды соответствует исполнению IP67 ГОСТ 14254-96.

• 1.1.11 МКС КП-АД6 соответствует требованиям ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия ».

МКС КП-АД6 состоит из:

• - базового блока 6150AD6/H со встроенным детектором для измерения МЭД и ЭД

гамма-излучения,

• - персонального компьютера TDS Recon для обработки, хранения и передачи информации;

• - выносных блоков детектирования для измерения:

6150AD-t/H - мощности амбиентного эквивалента дозы, амбиентного эквивалента

дозы гамма-излучения;

6150AD-15/H - мощности амбиентного эквивалента дозы, амбиентного эквивалента

дозы гамма-излучения;

6150AD-17 - плотности потока альфа- и бета-частиц с загрязненных поверхностей, а

также гамма-излучения в режиме индикации;

6150AD-k - плотности потока альфа- и бета-частиц с загрязненных поверхностей, а

также гамма-излучения в режиме индикации;

1.2 Технические характеристики

1.2.1 Основные технические характеристики соответствуют значениям, приведённым в таблице 1.2.

Лист

• 1.2.4 Результаты контроля загрязнений поверхностей с блоками детектирования 6150AD-k и 6150AD-17 отображаются на экране базового блока в цифровой форме, информирующей о скорости счёта импульсов с размерностью с’¹.

• 1.2.5 Чувствительность регистрации альфа-частиц (Калибровочные коэффициенты (типовые) для расчета плотности потока по результатам измеренного значения скорости счёта импульсов для блоков детектирования);

6150AD-17 - 23 (част • см '² • мин ^_1) /(имп ■ с’¹)

6150AD-k - 0,66 (част • см '² ■ мин '*) /(имп ■ с'¹)

• 1.2.6 Чувствительность регистрации бета-частиц (Калибровочные коэффициенты (типовые) для расчета плотности потока по результатам измеренного значения скорости счёта импульсов для блоков детектирования):

6150AD-17 - 35 (част ■ см '² • мин ’*) /(имп • с'¹)

6150AD-k - 3,3 (част • см "² • мин ’’) /(имп • с'¹)

• 1.2.7 Калибровочные коэффициенты должны быть определены при проведении первичной поверки МКС КП-АД6 и занесены в свидетельство о поверке.

• 1.2.8 Базовый блок 6150AD6/H вычисляет и отображает среднее значение МЭД с любым сменным блоком детектирования гамма-излучения, а с детекторами 6150AD-k и 6150AD-17 среднюю скорость счёта импульсов.

• 1.2.9 Базовый блок 6150AD6/H фиксирует и отображает максимальное значение МЭД с любым сменным блоком детектирования гамма-излучения, а с блоками детектирования 6150AD-k и 6150AD-17 максимальную скорость счёта импульсов.

• 1.2.10 Базовый блок 6150AD6/H сохраняет значение накопленной ЭД после выключения питания.

• 1.2.11 Базовый блок 6150AD6/H автоматически распознает тип подключенного блока детектирования.

• 1.2.12 Базовый блок 6150AD6/H обеспечивает вывод оптического и акустического сигналов:

• - превышения пределов измерения;

• -  превышения установленных порогов (пороговых уставок);

• -  разряда источника питания.

• 1.2.13 Экран базового блока 6150AD6/H отображает:

- МЭД (с блоками детектирования 6150AD-k и 6150AD-17 скорость счёта импульсов);

- одиночных механических ударов длительностью ударного импульса 6 мс.

Лист

1.4 Устройство и работа МКС КП-АД6

• 1.4.1  Принцип действия базового блока 6150AD6/H и выносных блоков детектирования 6150AD-t/H и 6150AD-15/H МКС КП-АД6 основан на регистрации гамма-излучения счетчиком Гейгера-Мюллера. При попадании гамма-излучения в чувствительный объем счетчика, происходит ионизация газа. Под действием приложенного напряжения заряды собираются на электродах, усиливаются и преобразуются в сформированные электрические импульсы, число которых в единицу времени пропорционально МЭД. Микропроцессор базового блока 6150AD6/H осуществляет подсчет электрических импульсов, вычисление, хранение и индикацию результатов измерения, управление режимами работы блока.

• 1.4.2 Базовый блок 6150AD6/H позволяет измерять МЭД с секундным интервалом, среднюю и максимальную МЭД, ЭД, хранить информацию о накопленном ЭД. Базовый блок 6150AD6/H обеспечивает работу в одном из следующих режимов:

• - режим измерения и отображения МЭД в аналоговой и цифровой форме;

• - режим отображения среднего значения МЭД;

• - режим отображения максимального значения МЭД;

• - режим отображения и выбор порогов по МЭД;

• - режим набора и отображения ЭД;

• - режим отображения и выбор порогов по ЭД;

  					ШРЯИ.412111.002 РЭ	Лист
  						И
  Изм	Лист	№ докум.	Подп.	Дата

плотность потока от загрязненной поверхности по альфа- и бета-излучению.

отображение напряжения батареи.

• 1.4.3 Для индикации результатов измерений и команд управления служит 4-х разрядный жидкокристаллический дисплей и аналоговая шкала.

• 1.4.4 МКС КП-АД6 обеспечивает сигнализацию в аудио- и видео формах, информирующую пользователя о превышении установленных порогов по дозе и мощности дозы, разряде батареи, выходе за пределы диапазона. При аварийных ситуациях МКС КП-АД6 автоматически переключается на следующий диапазон измерения дозы или мощности дозы.

• 1.4.5 Индикация МЭД осуществляется одновременно в цифровой и аналоговой формах. Блок 6150AD6/H автоматически переключает диапазоны, включая аналоговый масштаб, десятичную точку и единицу измерения. Каждое переключение диапазона сопровождается коротким звуковым сигналом, акцентирующим внимание пользователя. Основным режимом индикации является цифровой режим.

• 1.4.6 Блок 6150AD/H вычисляет и показывает МЭД с секундным интервалом. Оценивая изменение МЭД, необходимо принимать во внимание секундный цикл. Прибор не сможет «заметить» источник излучения, если вы перемещаете его мимо этого источника очень быстро. Необходимо предоставить прибору по крайней мере несколько циклов, т.е., несколько секунд, чтобы заметить источник. Время, необходимое для показа новой величины МЭД, зависит от количественного изменения МЭД относительно ее начального значения.

• 1.4.7 Как только МЭД достигает или превышает пороговое значение, прибор сообщает об этом в аудио- и видео формах. Тон сигнала - прерывистый (два звука в секунду), а визуальную часть обеспечивает мигающий символ громкоговорителя на экране, Нажатием сигнальной клавиши звук можно отключить, но визуальная сигнализация останется мигать. Как только МЭД опустится ниже порога, звуковые и видимые предупреждения исчезают автоматически. Блок 6150AD6/H выдает сигнализацию по МЭД только в режиме «индикация МЭД» и автоматически переходит на индикацию МЭД, как только возникает новая аварийная ситуация. Поэтому дозиметр 6150AD6/H не позволит пропустить аварийную ситуацию, даже если во время ее возникновения прибор находился в другом режиме.

• 1.4.8 Блок 6150AD6/H постоянно измеряет среднюю МЭД, которая отображается с помощью функциональной клавиши. Средняя МЭД особенно полезна при низких уровнях МЭД, где непосредственная индикация подвержена сильным статистическим колебаниям. Среднее значение обеспечивает, хотя и за счет увеличения времени измерения, лучшую статистическую точность.

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ



  Инв, № подл I Поди, и дата Взам. инв. № Инв.             Подп. и дата

• 1.4.9 При считывании средней МЭД необходимо учитывать следующее:

- среднее значение имеет смысл только при достаточно стабильных условиях измерения. Например, если поле излучения должно быть измерено более точно с помощью среднего значения, это поле должно быть постоянно во времени, и прибор в течение этого измерения должен оставаться в одном и том же месте. Если эти условия не выполняются, среднее значение будет представлять собой лишь не очень значимое осреднение по времени и пространству.

не следует переоценивать абсолютную точность среднего значения. Действительно, при достаточно длительном измерении можно свести статистическую ошибку к сколь угодно малой величине, но, при этом не устраняются другие возможные источники ошибок, такие как ошибка калибровки, окружающей температуры, энергии и направления излучения, инструментального фона и т.д.

• 1.4.10 Главная цель среднего значения МЭД состоит в том, чтобы уменьшить статистическую ошибку при постоянных условиях измерения. С увеличением времени измерения среднее значение становится все более и более точным. В качестве наглядного примера оценки точности цифровой дисплей мигает до тех пор, пока относительная статистическая ошибка не снизится до 5 %.

• 1.4.11 Блок 6150AD6/H запоминает максимальное значение МЭД, которое может быть показано с помощью функциональной клавиши. Максимальное значение может быть полезно при измерении пространственного распределения поля излучения.

• 1.4.12 Определение максимального значения начинается при включении прибора и начинается заново после подключения или отключения внешнего датчика.

• 1.4.13 Базовый блок 6150AD6/H дополнительно позволяет обнулять максимальное значение и таким образом начинать его вычисление снова.

1 4.14 Базовый блок 6150AD6/H постоянно накапливает ЭД, который может быть показан с помощью функциональной клавиши. ЭД всегда равен нулю при включении прибора, а также после подключения или отключения внешнего датчика.

• 1.4.15 В базовом блоке 6150AD6/H предусмотрена энергонезависимая память для ЭД, измеренного его встроенным счетчиком («внутренняя доза»). Энергонезависимая память сохраняет свое содержимое даже при отсутствии питания, т.е., внутренняя доза сохраняется и тогда, когда прибор выключен. Время хранения данных - не менее десяти

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ

  Лист



  |Инв. № подл I Подп. и дата Взам. инв. № Инв.              Подп. и дата

лет. Внутренняя доза пересылается в энергонезависимую память при выключении прибора или подключении выносных блоков детектирования 6150AD-t/H , 6150AD-15/H.

• 1.4.16 После включения прибора, или после отключения выносного блока детектирования, внутренняя доза считывается из энергонезависимой памяти как «пред-доза», потому что это - доза, полученная при предыдущем использовании прибора. Если «пред-доза» отлична от нуля, она будет высвечена немедленно. Нажатием на соответствующую клавишу можно стереть эту информацию или оставить в качестве начального значения для новой работы. Оставив это первое автоматическое значение дозы (независимо, обнуляя или сохраняя пред-дозу), другой возможности обнуления дозы больше не будет.

• 1.4.17 При подключении выносного блока детектирования 6150AD-t/H или 6150AD-15/H доза датчика всегда равна нулю, она не может быть очищена в процессе работы и будет потеряна после отключения датчика.

• 1.4.18  Внутренняя доза пересылается в энергонезависимую память при выключении прибора. Если не выключить прибор, а просто вынуть батарейку в процессе работы, текущая внутренняя доза будет потеряна. При этом память будет все еще хранить предыдущую дозу, которая была перед последним использования прибора. Этот факт может быть полезен в следующем случае: предположим, что после измерения внутренняя доза кажется необоснованно высокой (при этом прибор еще не выключен), и вы подозреваете, что причиной этого является слишком высокая «пред-доза». Чтобы проверить «пред-дозу», не выключайте прибор, а просто выньте батарейку, вставьте ее обратно и снова включите прибор. Теперь он покажет «пред-дозу».

• 1.4.19 Когда энергонезависимое хранение дозы не требуется, необходимость очищать пред-дозу каждый раз при включении прибора нет необходимости. В этом случае 6150AD6/H

можно запрограммировать так, чтобы пред-доза была всегда равной нулю .

• 1.4.20 В базовом блоке 6150AD6/H предусмотрено предупреждение о достижении предельно допустимой дозы. Как только доза достигает порогового значения, прибор автоматически переключается в режим «индикация дозы» и выдает аварийный сигнал в звуковой и видимой форме. Звук аварийного сигнала - прерывистый (четыре звука в секунду, вдвое быстрее по сравнению с сигнализацией мощности дозы). Зрительный ряд обеспечивают мигающий значок громкоговорителя и линия диаграммы. Единственный способ подтвердить прием аварийного сигнала состоит в том, чтобы выйти из режима «индикации дозы». Это можно сделать путем использования функциональной клавиши или нажатием на сигнальную клавишу, где последнее приведет автоматически к возврату в основной режим «индикации мощности дозы».

  					ШРЯИ. 412111.002 РЭ	Лист
  						14
  Изм	Лист	№ докум.	Подп.	Дата



  Инв. № подл | Подп. и дата | Взам. инв. № Инв.         I Подп. и дата

• 1.4.21  Кроме фиксированных порогов сигнализации по дозе, установленных производителем, пользователь может установить дополнительный порог, используя режим программирования. Как только доза увеличится определенным образом, прибор повторит предупредительный сигнал "пост-тревога". Приращение дозы, требуемое для пост-тревоги, определяется «шагом пост-тревоги», он является некоторым процентом от порога сигнализации по дозе. Пост-тревога проявляется так же, как первая тревога. Каждый раз при увеличении дозы на один шаг пост-тревоги, прибор издает новый сигнал, напоминая пользователю, что доза превышает порог. Эта последовательность ограничена только диапазоном дозы используемого детектора. Возможно устанавливать шаг пост-тревоги на одно из этих значений: 2% / 5% /10% / нет пост-тревоги, где 2 % - заводская установка.

• 1.4.22 Шаг пост-тревоги задается для внутреннего счетчика и всех датчиков выносного блока детектирования. Если задано «нет пост-тревоги», происходит только одна сигнализация, когда доза достигает порогового значения.

• 1.4.23 В качестве источника питания служит 9-вольтовая батарейка. Прибор измеряет ее напряжение при включении и далее через каждые пять минут. Посмотреть напряжение можно в любое время с помощью функциональной клавиши. Когда срок службы источника питания подходит к концу, прибор предупреждает об этом в звуковой и визуальной формах. После первого предупреждения ресурс батареи составляет около 70 часов (для щелочной батареи, без освещения). Благодаря низкому энергопотреблению, щелочная батарея может работать в течение приблизительно 1000 операционных часов.

• 1.4.24 При включенной подсветке срок службы батареи значительно снижается (приблизительно до 60 часов). Хотя рекомендуются щелочные батареи, пригодны и цинково-углеродистые. Можно использовать аккумуляторы, но напряжение аккумуляторов дает весьма приблизительную информацию об их емкости, поэтому предупреждение будет менее надежно.

• 1.4.25 Работа с выносными блоками детектирования

Подключение выносного блока детектирования 6150AD-t/H,  6150AD-15/H,

6150AD-17, 6150AD-k автоматически отключает внутренний счетчик и приводит в действие детектор выносного блока детектирования. Базовый блок 6150AD6/H автоматически идентифицирует тип блока детектирования и показывает его в верхнем левом углу экрана. Он автоматически выбирает диапазоны и единицы измерения для этого типа

датчика. Импульсы, получаемые с внешнего датчика, обрабатываются цифровым способом. Микропроцессор считывает цифровые параметры калибровки детекторов выносного блока детектирования через кабель.

• 1.4.26 Калибровка

Микропроцессор вычисляет мощность дозы цифровым способом. Параметры калибровки хранятся как цифровые данные, делая их полностью нечувствительными к временному дрейфу. Это гарантирует высокую точность измерений в долгосрочной перспективе. Калибровка выполняется для двух уровней мощности дозы, поэтому прибор имеет два параметра калибровки. Один параметр компенсирует разброс чувствительности счетчиков, другой - «мертвое время». Параметры калибровки можно увидеть для целей сервисного обслуживания, но изменить их можно лишь путем настройки двух переключателей после вскрытия прибора.

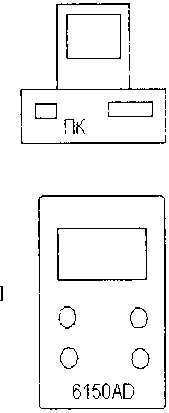

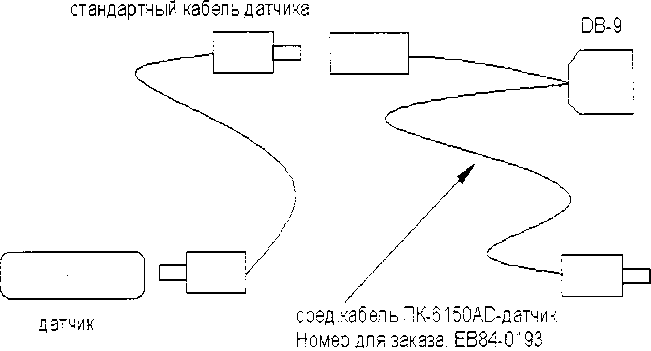

• 1.4.27 Работа с КПК

Программное обеспечение позволяет использовать МКС КП-АД6 в составе мобильной автоматизированной системы радиационного контроля в следующих режимах:

• - режим «Получение задания на контроль», обеспечивающий получение задания радиационного контроля в виде слайда или таблицы с указанием точек контроля, в которых необходимо провести измерение на КПК МКС КП-АД6;

• - режим «Измерение», при котором дозиметрист выполняет измерения радиационной обстановки в соответствии с загруженными заданиями;

• - режим «Передача результатов контроля», осуществляет передачу данных измерений из КПК в систему сбора и хранения информации на ПК.

1.5 Конструкция МКС КП-АД6

• 1.5.1 Конструктивно МКС КП-АД6 выполнен как функционально законченное изделие, состоящее из базового блока 6150AD6/H, выносного блока детектирования и карманного переносного компьютера TDS Recon, располагаемого на кронштейне, на выносном блоке детектирования.

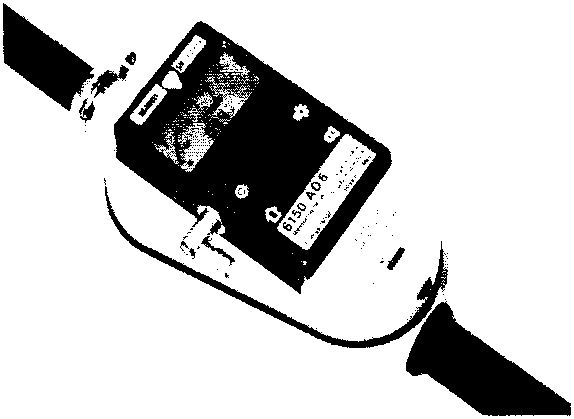

Общий вид базового блока 6150AD6/H, закрепленного на кронштейне, приведен на рисунке 1.

Рис. 1 Базовый блок 6150AD6/H на кронштейне

1.5.3 Два ушка в углах основания позволяют закрепить ремешок для переноски. Конструкция корпуса соответствует степени защиты IP 67 согласно ГОСТ 14254,. прибор, таким образом, легко подвергается дезактивации.

Встроенный счетчик расположен в центре, непосредственно за передней стенкой корпуса. Его размещение указано маркировкой на передней стенке на рисунке 3.

Рис. 3 Базовый блок 6150AD6/H

На верхней поверхности прибора расположены четыре клавиши из силиконовой резины, с которыми удобно работать даже в защитных перчатках. Клавиши:

• 1.    On/off (Вкл/выкл), обозначение « 0»

• 2.    Функциональная клавиша (стрелка) для выбора различных функций, обозначение «‘f'Y»

  • 3.

  • 4.

Клавиша подсветки, обозначение - лампочка «

Сигнальная клавиша для звукового сигнала и выбора порога сигнализации,

обозначение «

Рифленая поверхность

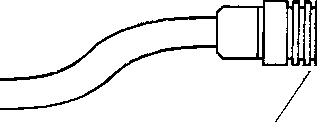

На левой стенке прибора расположено гнездо для подключения выносных блоков детектирования 6150AD-t/H, 6150AD-15/H, 6150AD-17, 6150AD-k. Разъем блока детектирования оборудован блокировкой, которая должна использоваться при подключении или отключении блока.

Это предотвращает разъем от самопроизвольного разъединения. При отсоединении разъем необходимо держать за рифленую поверхность, чтобы снять блокировку.

ПРИМЕЧАНИЕ Запрещается тянуть разъем за гладкую поверхность или кабель при отсоединении разъема блока детектирования.

1.5.4 Выносной блок детектирования 6150AD-t/H

• 1.5.4.1 Корпус блока детектирования водонепроницаем и покрашен стойкой к истиранию краской. Базовый блок 6150AD6/H крепится на выносном блоке детектирования с верхней стороны (см. рис.1). На обратной стороне находится табличка с краткой инструкцией. Держатель блока детектирования 6150AD-t/H не содержит элементов питания, поскольку он питается от базового блока 6150AD6/H.

• 1.5.4.2 Резиновая клавиша на держателе - это клавиша выносного блока детектирования. Пока клавиша в нажатом состоянии, выносной блок детектирования и базовый блок 6150AD6/H разъединены. Это позволяет проводить кратковременные измерения встроенным счетчиком самого базового блока 6150AD6/H. Телескопическое устройство выносного блока детектирования, изготовленное из нержавеющей стали, имеет максимальную длину около 4-х метров. В полностью сложенном состоянии с надетой защитной крышкой устройство является водонепроницаемым и соответствует степени защиты IP 67 согласно ГОСТ 14254-96. Два ушка на его корпусе позволяют закрепить ремень для переноски.

  					ШРЯИ. 412111.002 РЭ	Лист
  						19
  Изм	Лист	№ докум.	Подп.	Дата

Два счетчика Гейгера-Мюллера (детектор низкого и высокого диапазонов измерений) расположены в оконечной части телескопической штанги. Счетчики расположены на одной оси последовательно друг за другом. Центр каждого счетчика отмечен круговыми пазами. Счетчик низкого диапазона имеет на торце окошко и может служить для обнаружения бета-излучения. Вместе со счетчиком высокого уровня, прибор имеет диапазон до 9,99 Зв/ч. При переключении диапазонов базовый блок 6150AD6/H автоматически переключает счетчики.

• 1.5.4.3 Для гамма-излучения выделенным является направление, перпендикулярное продольной оси штанги:

  Инв. № подл I Подо, и дата Взам. инв. № Иив.              Подп. и дата

  Выделенное направление

  ▼ ♦

  центр счетчика

  '                               центр счетчика

  высокого

  низкого диапазона диапазона

  торцевое окно для обнаружения бета- излучения

  1.5.4.4 Торцевое окно для обнаружения бета-излучения является водонепроницаемым, его поверхностная плотность составляет примерно 25 мг/см². Окно для определения бета-излучения закрывается защитной крышкой. Это позволяет разделять бета- и гамма- излучения.

  1.5.5 Выносной блок детектирования 6150AD-15/H.

  1.5.5.1 Выносной блок детектирования 6150AD-15/H представляет собой счетчик

  Гейгера-Мюллера заключенный в цилиндрический корпус и соединенный с базовым

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ

  Лист

блоком 6150AD6/H с помощью соединительного кабеля, длина которого варьируется в широких пределах от 1,5 до 100 м. Блок детектирования 6150AD-15/H не содержит элементов питания, поскольку он питается от базового блока 6150AD6/H.

• 1.5.5.2 Корпус выносного датчика 6150AD-15/H изготовлен из алюминия. Устройство является водонепроницаемым и соответствует степени защиты IP 67 согласно ГОСТ 14254-96. Регистрация гамма-излучения производится цилиндрическим счетчиком Гейгера-Мюллера, ось которого совпадает с центральной осью корпуса. Диапазон измерения МЭД этим датчиком 0,1мЗв/ч -- 103в/ч и ЭД до 10 Зв.



  Инв. № подл Подп. и дата      Взам. инв. № Инв.             Подп. и дата

• 1.5.6 Выносной блок детектирования 6150AD-17.

• 1.5.6.1 Выносной блок детектирования 6150AD-17 используется для измерения плотности потока частиц по альфа-, бета- и гамма-излучению совместно с любой моделью 6150AD. При подключении выносного блока, базовый блок 6150AD6/H автоматически выбирает единицу измерения с’¹.

• 1.5.6.2 Показание в с'¹ необходимо умножить на чувствительность регистрации альфа- или бета-частиц (п.п. 1.2.5, 1.2.6) для преобразования этих показаний в величину плотности потока частиц.

• 1.5.6.3 В качестве детектора в датчике 6150AD-17 используется счетчик Гейгера-Мюллера с круглым торцевым окном площадью 6,2 см². Если защитная крышка снята, он становится чувствительным к альфа- и бета-излучению.

• 1.5.7 Выносной блок детектирования 6150AD-K.

• 1.5.7.1 В блоке 6150AD-k используется герметичный пропорциональный счетчик. Как и счетчик блока 6150AD-17, он чувствителен к альфа-, бета- и гамма-излучению, однако, существенно упрощает исследование больших поверхностей благодаря большему размеру чувствительной поверхности (170 см²). Кроме того, он имеет электронный переключатель в режим работы «альфа», в котором распознается и с высокой чувствительностью обнаруживается только альфа излучение, поскольку в этом режиме фоновое излучение гораздо ниже. Съемная пластина дискриминатора (нержавеющая сталь, 1 мм) позволяет выделять гамма-излучение путем исключения бета- альфа-излучения.

  					ШРЯИ. 412111.002 РЭ	Лист
  						21
  Изм	Лист	№ докум.	Подп.	Дата

• 1.5.8 Карманный переносной компьютер



  Инв. № подл Поди, и дата Взам. инв. № Инв.        | Подп. и дата

• 1.5.8.1 Карманный переносной компьютер (далее по тексту - КПК) типа TDS Recon имеет: процессор Intel Scale РХА250 200Мгц, работающий под управлением операционной системы Windows CE.NET, ОЗУ типа SDRAM 64 Мб, энергонезависимую ПЗУ 64Мб Flash, TFT дисплей, USB- порт для подключения к ПК АРМ «Дежурный дозиметрист» и последовательный порт RS -232 для подключения к дозиметру 6150AD 6/Н.

1.6 Маркировка

• 1.6.1 На МКС КП-АД6 нанесена этикетка, содержащая:

• - товарный знак предприятия-изготовителя;

• -  условное обозначение изделия;

• -  знак утверждения типа средства измерения;

• -  год выпуска.

• 1.6.2 Этикетка выполнена на липкой пленке, которая нанесена методом аппликации на корпусе дозиметра.

• 1.6.3 На корпусе базового блока нанесена маркировка положения центра встроенного детектора и направление действия излучения при градуировке.

1.7 Упаковка

• 1.7.1 МКС КП-АД6 упаковывают в транспортную упаковку, которая представляет собой коробку из картона.

• 1.7.2 Все составные части МКС КП-АД6 заворачиваются в бумагу и вместе с комплектом принадлежностей укладываются в транспортную упаковку.

  					ШРЯИ. 412111.002 РЭ	Лист
  						22
  Изм	Лист	№ докум.	Подп.	Дата

2 ПОДГОТОВКА МКС КП-АД6 К ИСПОЛЬЗОВАНИЮ

2.1 Общие сведения

Каждая из клавиш требует нажатия по крайней мере в течение 0,25 секунды.При поспешном нажатии клавиша может быть не распознана, что вызвано тем, что опрос клавиш в базовом блоке 6150AD6/H происходит только четыре раза в секунду; в промежутках между опросами блок переходит в экономный режим для продления ресурса батареи.

Нажим клавиши, которая активизирована, подтверждается коротким звуковым сигналом. Исключение-клавиша освещения. Здесь освещение говорит о том, что прибор распознал клавишу.

2.2 Включение и выключение

• 2.2.1 Включение прибора осуществляется нажатием клавиши «оп/off». Пока клавиша нажата, все сегменты ЖК экрана светятся, и слышен звуковой сигнал. Это позволяет проверить работоспособность экрана и зуммера.

• 2.2.2 Тест экрана выглядит следующим образом:

тест экрана

Лист

№ докум.

Подп.

• 2.4.3 Чтобы открыть отсек питания, поворотные замки на крышке отсека должны быть максимально нажаты и повернуты примерно на 45 ⁰ против часовой стрелки. Чтобы закрыть отсек, совместите углубления на замках и на крышке, слегка прижмите крышку, нажмите на замки, поверните их до упора по часовой стрелке, и наконец отпустите их. Фиксирующий штырек замка защелкнет его нужным образом.

• 2.4.4 Форма контактов батареи не позволяет вставить ее с неверной полярностью. Кроме того, прибор имеет электронную защиту от изменения полярности; применение неверной полярности не приведет к повреждению прибора.

• 2.4.5 При не использовании прибора в течение длительного времени источник питания необходимо извлечь.

• 2.4.6 Питание КПК - от встроенного аккумулятора емкостью 3800 мА-ч.



Если предполагается длительная работа с КПК, необходимо использовать полностью заряженный аккумулятор.

• 2.4.7 Заряд аккумулятора осуществляется с помощью зарядного устройства, питающегося от сети переменного тока напряжением 220 (+10, минус 15)% частотой (50+1) Гц.

• 2.4.8 Мощность зарядного устройства не превышает 20 ВА.

  Инв. № подл Подп. и дата Взам. инв. № Инв.        | Подп. и дата

  ШРЯИ. 412111.002 РЭ

  Лист

  Изм

  Лист

  № докум.

  Подп.

  Дата

• 3. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

  Инв. № подл Поди, и дата Взам. инв. № Инв. №w      Подп. и дата

3.1 Меры безопасности

По степени защиты от поражения электрическим током МКС КП-АД6 соответствует классу защиты III, а сетевой адаптер, входящий в комплект потавки, - классу защиты ГОСТ 26104-89.

3.2 Выбор режимов работы

• 3.2.1 МКС КП-АД6 обеспечивает следующие режимы работы:

• □    основные:

- режим измерения и отображения МЭД в аналоговой и цифровой форме;

режим отображения среднего значения МЭД;

режим отображения максимального значения МЭД;

режим отображения и выбор порогов по МЭД;

режим набора и отображения ЭД;

режим отображения и выбор порогов по ЭД;

режим скорости счета от загрязненных поверхностей;

отображение напряжения батареи.

индикация параметров калибровки;

• □    вспомогательные:

установка пороговых значений по МЭД и ЭД;

передача текущей информации по запросу по интерфейсу RS 232.

• 3.2.2 Перевод МКС КП-АД6 в нужный режим осуществляется с помощью функциональной клавиши. Функциональная клавиша позволяет вызывать эти режимы один за другим, причем после последнего режима (параметры калибровки) снова вызывается основной режим (МЭД). Вернуться в основной режим всегда можно из любого режима нажатием функциональной клавиши в течение 3-х секунд.

• 3.2.3 Как уже было упомянуто ранее, при аварийной ситуации базовый блок 6150AD6/H автоматически переходит в соответствующий режим: при аварийной ситуации по МЭД он переключается на индикацию МЭД, при аварийной ситуации по дозе -- на индикацию дозы. После этого можно снова выбирать любой требуемый режим.

3.3 Измерение мощности дозы

• 3.3.1 Включить базовый блок 6150AD6/H в соответствии с п. 2.2 настоящего РЭ.

МЭД при этом измеряется внутренним детектором блока 6150AD6/H. Индикация МЭД выглядит следующим образом:

3.4 Измерение среднего значения МЭД.

• 3.4.1 Среднее значение МЭД отображается в цифровом виде четырьмя цифрами:

внутренний счетчик        внешний датчик 615 О AD-15/Н

Цифры мигают, пока статистическая ошибка (одно относительное стандартное отклонение) больше 5%. Мигание прекращается при достижении уровня 5%. Чем меньше МЭД, тем больше времени это займет.

• 3.4.2 При подключении или отключении выносного блока детектирования 6150AD-15/H текущее среднее значение обнуляется и его вычисление начинается снова. Цифры при этом снова начнут мигать. Включение прибора также начинает вычисление среднего значение снова. Базовый блок 6150AD6/H дополнительно позволяет повторно начинать вычисление среднего путем нажатия клавиши “on/off’ дважды в течение трех секунд.

• 3.4.3 В базовом блоке 6150AD6/H сигнальная клавиша поочередно переключает режимы между индикацией среднего значения и его относительного стандартного отклонения. Также при указании стандартного отклонения, нажим клавиши “on/off’ дважды начнет повторное вычисление среднего. Индикация относительного стандартного отклонения выглядит следующим образом:

• 3.4.4 С выносным блоком детектирования 6150AD-15/H видно то же самое изображение, только с добавлением типа детектора выносного блока детектирования «ext» «15». Индикация относительного стандартного отклонения может варьироваться в диапазоне от 0.1 % до 99%. Если стандартное отклонение больше 99 %, или если никакие импульсы еще не были подсчитаны, прибор высвечивает "99 %". Если стандартное отклонение меньше 0.1%, будет показано «0.1 % max».

3.5 Выбор порога аварийной сигнализации по мощности дозы

• 3.5.1 Порог аварийной сигнализации по мощности дозы показан в цифровой форме с тремя цифрами:

  					ШРЯИ. 412111.002 РЭ	Лист
  						28
  Изм	Лист	№ докум.	Подп.	Дата

pSv/h

• 3.5.2 Символ громкоговорителя в верхнем правом углу показывает, что индикация относится к порогу, а не к измеренному значению.

• 3.5.3 Если никакой порог по МЭД не выбран (сигнализация по МЭД отсутствует), экран базового блока 6150AD6/H покажет " OFF ".

• 3.5.4 Сигнальная клавиша позволяет выбирать порог из набора фиксированных значений, в том числе в набор дополнительно включен пользовательский программируемый порог.

3.6 Отображение максимального значения мощности дозы

• 3.6.1 Максимальное значение МЭД отображается в цифровой форме тремя цифрами:

  внутренний счетчик

  [iSv/h

  Е 1П^тах

внешний датчик 6150AD-15/H

ext

¹⁵ i^Sv/h

max

Символ "max" показывает, что это индикация максимального значения. Диапазон начинается с 0.00 мкЗв/ч.

• 3.6.2 Подключение или отключение выносного блока детектирования 6150AD-15/H очищает текущее максимальное значение и начинается его определение снова. При включении дозиметра 6150AD6/H определение максимального значения также начинается снова. Базовый блок 6150AD6/H дополнительно позволяет повторно начинать определение максимальное значения, при нажатии клавиши “on/off” дважды в течение трех секунд. В этом режиме сигнальная клавиша не имеет никакой функции.

3.7 Набор и отображение ЭД

• 3.7.1 ЭД отображается в цифровой форме тремя цифрами и дополнительно в виде аналоговой диаграммы, которая представляет ЭД как часть порогового значения.

внутренний счетчик внешний датчик 6150AD-15/H

6150AD6/H

6150AD6/H

• 3.7.2 Обратите внимание, что график указывает не ЭД в зивертах (поэтому на нем нет никаких делений), а часть порогового значения ЭД. График действует как показатель уровня, где максимальная "заполненность" означает аварийную ситуацию по дозе. Так пользователь может легко распознать, какой части порога соответствует текущая доза. В случае аварийной ситуации все 32 сегмента графика и символ громкоговорителя начнут мигать, сопровождаемые прерывистым предупреждающим сигналом с четырьмя звуками в секунду. Если сигнализация дозы отключена, график не изображается.

Каждое увеличение дозы на один мкЗв сопровождается кратким звуковым сигналом.

• 3.7.3 В базовом блоке 6150AD6/H можно повторно устанавливать дозу в ноль, нажимая клавишу “on/off” дважды в течение трех секунд. Однако, из соображений безопасности это возможно только для внутренней энергонезависимой пред-дозы, которую показывает базовый блок 6150AD6/H после своего включения или после отключения выносного блока детектирования.

• 3.7.4 В случае сигнализации по дозе можно подтвердить прием этой информации, нажав сигнальную клавишу. Это приведет к возврату в основной режим индикации мощности дозы. Если сигнализации по дозе нет, нажатие сигнальной клавиши не будет иметь никакого эффекта.

3.8 Отображение и выбор порога ЭД

• 3.8.1 Порог ЭД отображается в цифровой форме тремя цифрами:

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ

  Лист

• 3.8.2 Символ громкоговорителя в верхнем правом углу показывает, что это отображение порога, а не измеренное значение. Если никакой порог не выбран (сигнализация по дозе отключена), на экране будет показано "OFF".

• 3.8.3 Сигнальная клавиша позволяет выбирать порог из списка, содержащего набор фиксированных значений и пользовательский программируемый порог. Обратите внимание, что прибор осуществляет проверку ЭД каждый раз при изменении порога. Если вы переходите от большего порога к меньшему, это может вызвать сигнализацию по ЭД.

3.9 При использовании выносного блока детектирования 6150AD-t/H

• 3.9.1 Соедините выносной блок детектирования 6150AD-t/H и базовый блок 6150AD6/H, используя короткий кабель с угловым соединителем. Этот кабель служит не только для передачи данных, но и для питания выносного блока детектирования.

• 3.9.2 Базовый блок 6150AD6/H отображает тип датчика в верхнем левом углу его ЖК-экрана как «ext t» (счетчик низкого диапазона) или «ext It» (счетчик высокого диапазона). Все отображаемые теперь измерения будут получены с выносного блока детектирования (кроме напряжения питания, которое всегда относится к батарее самого базового блока 6150AD6/H).

• 3.9.3 При измерении мощности дозы концевая часть штанги выносного блока детектирования должна быть выдвинута и снята защитная крышка. Только в этом случае будут обеспечены заявленные метрологичекие характеристики энергетической зависимости чувствительности и анизотропии.

3.10 Обнаружение бета-частиц выносным блоком детектирования 6150AD-t/H

• 3.10.1 Обнаружение бета-частиц возможно только при активном счетчике низкого диапазона (с торцевым окном), т.е., когда базовый блок 6150AD6/H показывает «ext t».

• 3.10.2 Сначала нужно считать показания прибора при закрытой крышке (она предотвращает проникновение бета-частиц к детектору). Если после снятия крышки показания увеличатся, значит, присутствует дополнительное бета-излучение.

  					ШРЯИ. 412111.002 РЭ	Лист
  						31
  Изм	Лист	№ докум.	Подп.	Дата

• 3.10.3 Выносной блок детектирования отображает бета-излучение в Зв/ч, также, как и гамма-излучение, поскольку его электроника не различает гамма- и бета-излучение. Показания, вызванные бета-излучением, не отражают реальной мощности дозы этого излучения, а указывают лишь на то, что бета-излучение присутствует.

ВНИМАНИЕ! Вы можете обнаружить бета-излучение, но не можете измерить его! Значения в Зв/ч не отражают реального значения мощности дозы!

Примечание: Сильное бета-излучение приведет к постоянному переключению прибора между счетчиками низкого (»ext t«) и высокого (»ext lt«) диапазонов. На первый взгляд такое поведение может показаться сбоем в работе, но оно вызвано следующей причиной: если бета-излучение, попадая на счетчик низкого диапазона, дает показания выше 10 мЗв/ч, базовый блок 6150AD6/H автоматически переключается на счетчик высокого диапазона. Но счетчик высокого диапазона нечувствителен к бета-излучению и не будет выдавать импульсы, поэтому 6150AD6/H переключится обратно на счетчик низкого диапазона. Он снова начнет считать импульсы бета-излучения, вынуждая 6150AD6/H опять переключиться на счетчик высокого диапазона и т.д. Единственный выход из этого цикла - удалить счетчик низкого диапазона от источника бета-излучения настолько, чтобы базовый блок 6150AD6/H перестал переключать диапазоны.

3.11 Использование телескопической штанги

• 3.11.1 Вы можете использовать телескопическую штангу на любой длине без необходимости фиксировать ее звенья. Кабель внутри этой штанги соединяет головку выносного блока детектирования с электроникой корпуса. Цилиндрическая пружина сматывает кабель автоматически. Для защиты этого механизма не следует вытягивать или складывать телескопическую штангу слишком быстро.

3.12  Использование клавиши выносного блока детектирования 6150AD-t/H

• 3.12.1 При полностью выдвинутой телескопической штанге, место измерения может быть удалено от пользователя примерно на четыре метра. Возможность удалить пользователя на такое расстояние от источника излучения является важным преимуществом выносного блока детектирования. Однако, на практике не всегда очевидно, откуда распространяется излучение; в худшем случае, мощность дозы в месте нахождения пользователя может быть гораздо выше, чем в районе головки выносного

  					ШРЯИ. 412111.002 РЭ	Лист
  						32
  Изм	Лист	№ докум.	Подп.	Дата

  Инв. № подл Подп. и дата | Взам. инв. № I Инв.         | Поди, и дата

блока детектирования, а пользователь может не знать об этом. Поэтому в выносном блоке детектировании 6150AD-t/H предусмотрена возможность быстрого переключения на внутренний счетчик базового блока 6150AD6/H, что позволяет проверить мощность дозы в месте нахождения пользователя.

• 3.12.2 Нажмите и удерживайте клавишу выносного блока детектирования (черная резиновая клавиша на рукоятке). Пока она нажата, соединение между базовым блоком 6150AD6/H и выносным блоком детектирования 6150AD-t/H разорвано, и базовый блок 6150AD6/H использует свой внутренний счетчик (индикация »ext t« или »ext lt« исчезает). Теперь можно увидеть мощность дозы в месте нахождения базового блока 6150AD6/H. Для возврата к работе с выносным блоком детектирования, просто отпустите клавишу.

ВНИМАНИЕ! Корпус выносного блока детектирования и винт, которым крепится базовый блок 6150AD6/H, частично закрывают внутренний счетчик блока 6150AD6/H. Этот экранирующий эффект будет влиять на показания прибора (уменьшать их) на некоторых направлениях действия излучения. Показания, полученные с базовым блоком 6150AD6/H, когда он установлен на выносном блоке детектирования 6150AD-t/H, должны использоваться только в качестве грубой оценки. Для получения более точных данных базовый блок 6150AD6/H должен быть отсоединен от выносного блока детектирования.

ВНИМАНИЕ! Поскольку нажатие клавиши выносного блока детектирования действует аналогично его отсоединению, все ранее полученные данные будут утеряны (среднее и максимальное значения мощности дозы и доза)!

3.13 Использование защитного чехла

• 3.13.1 Когда телескопическая штанга находится в полностью сложенном состоянии с надетой защитной крышкой, она является водонепроницаемой. Однако, это свойство утрачивается в полностью или частично выдвинутом состоянии.

• 3.13.2 Если вы планируете использовать выносной блок детектирования в условиях, когда в него может попасть вода (например, при погружении выносного блока детектирования в жидкость или при проведении замеров на улице в дождливую погоду), необходимо накрыть телескопическую штангу защитным чехлом. Чехол выносного блока детектирования изготовлен из бесцветной прозрачной пленки и поставляется как дополнительный аксессуар. Чехол защищает выносной блок детектирования не только от влажности, но и от грязи и радиоактивного загрязнения. Его гораздо легче подвергнуть чистке и дезактивации, чем сам датчик или телескопическую штангу. В случае сильного загрязнения чехол можно просто ликвидировать.

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ

  Лист



3.14  Использовании выносных блоков детектирования 6150AD-17, 6150AD-K

• 314.1 Соедините выносной блок детектирования 6150AD-17 (6150AD-k) и базовый блок 6150AD6/H, используя соединительный кабель. Этот кабель служит не только для передачи данных, но и для питания выносного блока детектирования.

• 3.14.2 Базовый блок 6150AD6/H отображает тип датчика в верхнем левом углу его ЖК-экрана как «ext 17» или «ext к». Все отображаемые теперь измерения будут получены с выносного блока детектирования. При подключении выносного блока к 6150AD6/H, прибор 6150AD6/H автоматически выбирает единицу измерения с’¹. Показание в с'¹ необходимо умножить на чувствительность регистрации альфа- (п.1.2.5) или бета-частиц (п.1.2.6) для преобразования в величину плотности потока частиц от загрязненной поверхности.

3.15 Индикация напряжения источника питания

• 3.15.1 Напряжение 9-вольтовой батареи отображается в цифровой форме:

• 6. МЕТОДИКА ПОВЕРКИ

6.1 Общие сведения

• 6.1.1 Настоящая методика распространяется на МКС КП-АД6 , предназначенный для измерения мощности амбиентного эквивалента дозы, амбиентного эквивалента дозы гамма-излучения, плотности потока альфа-, бета-частиц и гамма-излучения (в режиме индикации) и устанавливает методы и средства их первичной и периодической поверок.

• 6.1.2 Первичной поверке подлежат все МКС КП-АД6 при выпуске из производства и после ремонта, периодической - в процессе эксплуатации.

• 6.1.3 Межповерочный интервал - 1 год.

• 6.1.4 Методика разработана в соответствии с РМГ 51-2002 «Документы на методики поверки средств измерений. Основные положения».

6.2 Операции поверки

При проведении поверки МКС КП-АД6 должны быть выполнены операции, указанные в таблице 6.1.

Таблица 6. 1. Операции поверок

6.3 Средства поверки

При проведении поверки должны применяться средства измерений и

вспомогательное оборудование, приведённые в таблице 6.2.

Примечания:

• - Эталонные средства измерений, используемые при поверке, должны быть поверены в органах государственной метрологической службы и иметь действующие свидетельства о поверке.

• - При поверке допускается использование других эталонных средств измерений, метрологические характеристики которых не хуже приведенных в табл. 6.3.

6.4 Требования безопасности

• 6.4.1 Поверка должна проводиться лицами, ознакомленными с руководством по эксплуатации МКС КП-АД6 и прошедшими инструктаж по технике безопасности.

• 6.4.2 К поверке допускаются лица, не моложе 18 лет, прошедшие медицинское освидетельствование и допущенные к работе с источниками ионизирующих излучений.

  					ШРЯИ. 412111.002 РЭ	Лист
  						38
  Изм	Лист	№ докум.	Подп.	Дата



  Инв. № подл | Подп. и дата | Взам. инв. № Инв.         | Подп. и дата

• 6.4.3 При поверке МКС КП-АД6 с использованием радиоактивных источников необходимо соблюдать «Основные санитарные правила обеспечения радиационной безопасности ОСПОРБ-99» и «Нормы радиационной безопасности (НРБ-99/2009)».

6.5 Условия поверки

• 6.5.1 При проведении поверки должны выполняться следующие условия:

• -       температура воздуха, °C                               от +18 до +24

• -      атмосферное давление, кПа                           от 90 до 100

• -      относительная влажность, %                          от 66 до 80

• -      фон ионизирующего излучения, мкЗв/ч, не более        0,25

Примечание:

Допускается проведение поверки в условиях, реально существующих в помещении и отличающихся от нормальных, но не выходящих за пределы рабочих условий эксплуатации, установленных на поверяемое устройство и на средства поверки, применяемые при поверке.

6.5.2 Перед проведением поверки МКС КП-АД6 необходимо изучить настоящую методику поверки и подготовить средства поверки к работе в соответствии с эксплуатационной документацией на них.

6.6 Подготовка к поверке

• 6.6.1  Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - ознакомиться с руководством по эксплуатации на МКС КП-АД6;

• - убедиться в наличии средств поверки и свидетельства о предыдущей поверке (при проведении периодической поверки).

6.7 Проведение поверки

• 6.7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

• - соответствие комплектности поверяемого МКС КП-АД6 составу изделия, приведенному в руководстве по эксплуатации ШРЯИ.412111.002 РЭ;

• - наличие маркировки МКС КП-АД6 и его составных частей;

• - отсутствие загрязнений, механических повреждений, влияющих на работу МКС КП-АД6.

  						Лист
  					ШРЯИ.412111.002 РЭ	39
  Изм	Лист	№ докум.	Подп.	Дата

• 6.7.3.5 Основную погрешность измерения мощности амбиентного эквивалента дозы необходимо определять в следующей последовательности:

• 6.7.3.6 Включить базовый блок 6150AD6/H и перевести его в режим измерения мощности дозы в соответствии с руководством по эксплуатации МКС КП-АД6.

• 6.7.3.7 Установить базовый блок 6150AD6/H на поверочной установке в точку измерения 1 в соответствии с данными таблицы 6.3.

Таблица 6. 3

Лист

энергонезависимой памяти накопленную дозу и, при необходимости, обнулить показания дозиметра в соответствии с указаниями руководства по эксплуатации МКС КП-АД6.

• 6.7.3.21 Установить дозиметр на поверочной установке в соответствии с п.6.7.3.2 настоящей методики и облучить его гамма-излучением источника ¹³⁷Cs в соответствии с данными таблицы 6.4 в поверочной точке 1.

Таблица 6.4

• 6.7.3.22 Включить секундомер и одновременно зафиксировать начальное показание базового блока Нц Через время облучения t, указанное в таблице 4, зафиксировать конечное показание базового блока Нг и определить измеренное значение дозы Н = Нз -Hi.

• 6.7.3.23 Вычислить погрешность показаний базового блока при измерении ЭД в процентах по формуле:

  Инв. № подл Поди, и дата Взам. инв. № Инв.        I Подп. и дата

Н-НЩ0)__{100 0} н;(ю)

где Н’ - действительное значение дозы, указанное в таблице 4.

• 6.7.3.24 Вычислить доверительные границы погрешности результата измерения базового блока, 8, по формуле:

(5)

где 0_О- погрешность поверочной дозиметрической установки (из свидетельства о поверке), %.

• 6.7.3.25  Результаты поверки базового блока 6150AD6/H считаются удовлетворительными, если значение доверительной границы погрешности, 5, не превышает предела допускаемой основной относительной погрешности А, приведенного в таблице 4.

• 6.7.3.26 Подключить выносной блок детектирования 6150AD-t к базовому блоку 6150AD6/H и установить блок детектирования в поле гамма-излучения радиоактивного источника Cs-137 дозиметрической поверочной установки, руководствуясь положениями

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ

  Лист

  1йнв. № подл Поди, и дата      Взам. инв. № Инв.         | Поди, и дата

п.6.3.2 настоящей методики и руководством по эксплуатации для выносного блока детектирования.

• 6.7.3.27 Выполнить действия по пп.6.7.3.22-6.3.24 последовательно для детектора низкого диапазона измерения (точка 1 таблицы 4) и детектора высокого диапазона измерения (точка 2 таблицы 4) выносного блока детектирования.

• 6.7.3.28 Результаты поверки выносного блока детектирования 6150AD-t/H считаются удовлетворительными, если значения доверительных границ погрешности, 8, определенных для точки 1 (детектора низкого диапазона) и точки 2 (детектора высокого диапазона) не превышают предела допускаемой основной относительной погрешности А, приведенной в таблице 4.

• 6.7.3.29 Подключить выносной блок детектирования 6150AD-15/H к базовому блоку 6150AD6/H и установить блок детектирования в поле гамма-излучения радиоактивного источника Cs-137 дозиметрической поверочной установки, руководствуясь положениями п.6.7.3.2 настоящей методики и руководством по эксплуатации для выносного блока детектирования.

• 6.7.3.30 Выполнить действия по п.п. 6.7.3.22-6.7.3.24.

• 6.7.3.31  Результаты поверки выносного блока детектирования 6150AD-15/H считаются удовлетворительными, если значения доверительных границ погрешности, 8, не превышают предела допускаемой основной относительной погрешности А, приведенной в таблице 4.

6.7.4 Определение метрологических характеристик МКС КП-АД6 с выносными блоками детектирования 6150AD-17, 6150 AD-к.

• 6.7.4.1 Подключить выносной блок детектирования 6150 AD-к к базовому блоку 6150AD6/H.

• 6.7.4.2 Включить прибор. Измерить скорость фоновых отсчетов бета-излучения. Фон измерять в течение 10 мин., пять раз по две минуты.

• 6.7.4.3 Поместить источник бета-излучения ⁹⁰Sr+⁹⁰Y типа 6С0 вплотную к входному торцевому окну выносного блока 6150 AD-к. Определить скорость счета от источника проделав несколько замеров. Вычесть из полученного среднего значения величину предварительно измеренного фона.

• 6.7.4.4 Получить значение плотности потока бета-частиц с поверхности источника, умножив полученный результат на чувствительность регистрации (п.1.2.6) данным блоком этого вида излучения:

  					ШРЯИ. 412111.002 РЭ	Лист
  						44
  1 Изм	Лист	№ докум.	Поди.	Дата

F,=_£,\N_s-N^-j                (6)

где: £;,(част-см'²-мин'¹)/(имп-с'¹), - чувствительность регистрации бета-частиц от источника;

N_s, с’¹, - скорость счета от i-ro источника;

N4), с'¹, - измеренное значение фона бета-излучения;

S, см², - площадь чувствительной области блока детектирования;

s, см², - площадь активной части источника.

• 6.7.4.5 Рассчитать значение доверительной границы основной относительной погрешности измерения 5, % с доверительной вероятностью 0,95 по формуле:

S. =                                Р)

где: Оо -основная погрешность плотности потока бета-частиц образцового источника, приведенного в свидетельстве на него, %;

0d - относительная погрешность измерения с источником, %, вычисляемая по формуле:

^^■100 (8)

F_o

Fo - плотность потока частиц образцового источника, мин'¹-см‘²(паспортное значение);

• 6.7.4.6 Результаты поверки считать удовлетворительными, если значение 8, не превышает ±30%.

• 6.7.4.8 Поместить источник альфа-излучения ²³⁹Ри типа 6П9 вплотную к входному окну выносного блока 6150 AD-к. Определить скорость счета от источника. Вычесть из полученного значения величину предварительно измеренного фона (пункт 6.7.4.2).

• 6.7.4.9 Получить значение плотности потока альфа-частиц с поверхности источника умножив полученный результат на чувствительность для альфа-излучения.

• 6.7.4.10 Повторить операции по пунктам 6.7.4.5 ^6.7.4.6.

• 6.7.4.11 Результаты поверки считать удовлетворительными, если ни одно из рассчитанных по формуле (9) значений 8j не превышает ±30%.

• 6.7.4.12 Подключить выносной блок детектирования 6150AD-17 к базовому блоку 6150AD6/H.

  Изм	Лист	№ докум.	Подп.	Дата

  ШРЯИ. 412111.002 РЭ

  Лист

  |Инв. № подл | Подп. и дата Взам. инв. № Инв.         |Подп. и дата

• 6.7.4.13 Поместить источник бета-излучения ^Sr+^Y типа 6С0 активной стороной вплотную к измерительной поверхности выносного блока 6150AD-17. Определить скорость счета от источника. Вычесть из полученного значения величину предварительно измеренного фона.

• 6.7.4.14 Получить значение плотности потока бета-частиц с поверхности источника, умножив полученный результат на чувствительность регистрации (п.1.2.6) данным блоком этого вида излучения:

F,=_£,.(N_s-N^                  (9)

где: 81,(част-см'²-мин'¹)/(имп-с'¹), - чувствительность регистрации бета-частиц от источника;

N_s, с’¹, - скорость счета от i-ro источника;

1Чф, с'¹, - измеренное значение фона бета-излучения;

• 6.7.4.15 Результаты поверки считать удовлетворительными, если ни одно из рассчитанных по формуле (9) значений 8i не превышает ±30%.

• 6.7.4.16 Поместить источник альфа-излучения ²³⁹Ри типа 6П9 активной стороной вплотную к измерительной поверхности выносного блока 6150AD-17. Определить скорость счета от источника. Вычесть из полученного значения величину предварительно измеренного фона.

• 6.7.4.17 Получить значение плотности потока альфа-частиц с поверхности источника умножив полученный результат на чувствительность регистрации альфа-частиц.

• 6.7.4.18 Результаты поверки считать удовлетворительными, если ни одно из рассчитанных по формуле (9) значений 8₁ не превышает ±30%.

6.8 Оформление результатов поверки

• 6.8.1 При положительных результатах поверки МКС КП-АД6 на него выдается свидетельство по форме приложения ПР50.2.006-94.

• 6.8.2 При отрицательных результатах поверки МКС КП-АД6 на него выдается извещение о непригодности по форме приложения ПР50.2.006-94 с указанием причин непригодности. Свидетельство о предыдущей поверке аннулируется, и средство к эксплуатации не допускается.

  					ШРЯИ. 412111.002 РЭ	Лист
  						46
  Изм	Лист	№ докум.	Подп.	Дата

7. ТРАНСПОРТИРОВАНИЕ

7.1 МКС КП-АД6 в упаковке предприятия-изготовителя допускает транспортирование железнодорожным, автомобильным и воздушным транспортом без ограничения дальности с сохранением основных технических параметров. При перевозке открытым транспортом МКС КП-АД6 в упаковке должен быть защищен от прямого воздействия атмосферных осадков.

• 7.2 Пиковые ударные ускорения механических ударов при транспортировании не должны превышать 100 м/с² (10g). Длительность действия ударных ускорений должна быть не более 6 мс.

• 7.3 Значения внешних климатических факторов при транспортировании не должны превышать:

• -  предельные значения температуры воздуха от минус 50 до +50 °C;

• -  максимальное значение влажности 98 % при 35°С и более низких температурах без конденсации влаги;

• -  атмосферное давление при транспортировании от 84 до 106,7 кПа.

(справочное)

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ И ОБОЗНАЧЕНИЙ
