Руководство по эксплуатации «КИД - 2 Компактный измеритель дымности отработавших газов автомобилей» (ТУ 480197662-25-90)

b

г. Чирчик, Ташоблуправпечать, 04-91 г. Зак. ШО—4000 кн.

В»3|

Компактный измеритель дымности отработавших газов автомобилей

Техническое описание и

инструкция по эксплуатации

ТУ 480197662-25-90

"Пензенский центр стандартизации, мепгрологии и сертификации" нтд

СОДЕРЖАНИЕ

• 1. Назначение изделия.......

• 2. Технические характеристики .....

• 3. Состав изделия и комплект поставки

Устройство и принцип работы .....

Конструкция изделия .......

Указания мер безопасности......

Подготовка изделия к работе.....

Порядок работы........

Поверка компактного измерителя дымности КИД--2 . Техническое обслуживание......

Характерные неисправности и методы их устранения 12. Сведения о консервации и упаковке .    .    .    .

Свидетельство о приемке.....

• 14. Гарантии изготовителя.....

• 15. Свидетельство о консервации ....

• 16. Свидетельство об упаковке .....

• 17. Донесение об отказе изделия .... ПРИЛОЖЕНИЕ 1. Измерение дымности отработавших

газов автомобилей с дизельными двигателями.....

ПРИЛОЖЕНИЕ 2, Таблица поверки .   .   .   .

ПРИЛОЖЕНИЕ 3. Таблица перевода значений дымности (%) в единицы непрозрачности (1/м)......

Настоящий паспорт (ПС) объединенный с техническим описанием, инструкцией по эксплуатации и методикой поверки содержит сведения о назначении, принципе действия и технических характеристиках, а также сведения о правильной п безопасной эксплуатации компактного измерителя дымности отработавших газов..

1.1 Компактный измеритель дымности (далее по тексту КИД) предназначен для экспрессного измерения дымности отработавших газов дизельных двигателей автотранспортных средств. Результат измерений представляется в единицах приведенного коэффициента поглощения (непрозрачности), 1/м по правилам № 24 ЕЭК ООН и в процентах поглощенного излучения (вспомогательная шкала прибора).

• 1.2. Условия эксплуатации.

Температура Окружающего воздуха, “С от минус 10 до +50.

Относительная влажность при пературах без конденсации влаги,

Атмосферное давление, кПа

Параметры анализируруемого

• 1) температура газа на входе измерительного канала* Г от 30 до 200.

• 2) избыточное давление отработавших газов на срезе выхлопной трубы, кПа не более 1,95.

Характер использований — измерение дымности Отработавших газов при свободном натекании потока в измерительный канал оптического датчика,

Компактный измеритель дымности отработавших газов автомобилей КИД-2 №             __ir~T7__

Дата выпуска _______________,

Представитель ОТК предприятия-изготовителя-            —

Адрес для предъявления претензий по качеству;

700000, Ташкент, Пушкина, 59, Средазнипроцветмет, кооператив «МЕТА», тел. 32-08-50, 67-92-35.

Приложенн 8

ПЕРЕВОДА ЗНАЧЕНИЯ ДЫМНОСТИ [%]

В ЕДИНИЦАХ КООЭФФИЦИЕНТА ГЮГЛАЩЕНИЯ (НЕПРОЗРАЧНОСТИ) [1/м]

7о 1/м

• 67

• 68

• 69

• 70

• 71

• 72

• 73

• 74

• 75

• 76

• 77

• 78

• 79

• 80

81

82

• 83

• 84

• 85

• 86

• 87

• 88

• 89

• 90

• 91

• 92

• 93

• 94

• 95

• 96

• 97

• 98

• 99

  2.77

  2.85

  2.93

  3.01

  3.1

  3.19

  3.28

  3.38

  3.48

  3. 59

  3.7

  3.82

  3. 94

  4.08

  4.21

  4.36

  4.52

  4.69

  4,88

  5.08

  • 5.3

  5.54

  5.81

  6.12

  6.47

  6. 89

  • 7.4 8.07

  9

  10.59

• 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 2.1. Диапазон измерения дымности в единицах коэффициента непрозрачности поглощения, 1/м            O-i-5

в единицах дымности, % (справочная)           0-1-88,3

• 2.2. Предел Д° допускаемого значения основной

приведенной погрешности измерения дымности, % не более                                                    2,0

• 2.3. Предел допускаемого изменения погрешности, вызванного отклонением температуры окружающего воздуха от нормальной на каждые 10'С, 1/м не более 0,1о.

,2.4. Номинальная цена деления единицы шкалы, 1/м 0,1.

• 2.5. Время одного измерения С, не более 5.

  9 ±0.9 питания, ВА 0,15 не более;

• 2.6. Напряжение источника питания, В

• 2.7. Потребляемая мощность от источника не более

• 2.8. Масса основных составных частей, кг

• 1) приборный блок                              1,2

• 2) оптический датчик                            0,8

2,7. Габаритные размеры основных составны.х частей, мм не более:

• 1) приборный блок                   224X84X60

• 2) оптический датчик                     33x500

  • 2.10. Средняя наработка на отказ, ч не менее 8000

  • 2.11. Полный средний срок службы, лет               8

  • 2.12. Режимы работы:

•— регистрация текущего значения дымности отра

ботавших газов.

— регистрация максимального (пикового) значения дымности отработавших газов в режиме свободного ускорения двигателя.

• 3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

  • 3.1. Комплект поставки КИД должен соответствовать таблице 1.

    Таблица 1

Обизначепия | Наименование

Приборный блок

Оптический датчик

Батарея питания «Корунд»

Контрольный светофильтр

004.00.00.00.00.ПС Паспорт

Комплект принадлежностей

004.06.00.00.00, Пробоотборник 004.08.00.00.00 Ящик укладочный 004,09.00.00 Футляр прибори. бл. 004.10.00.00 Футляр оптнч. датч.

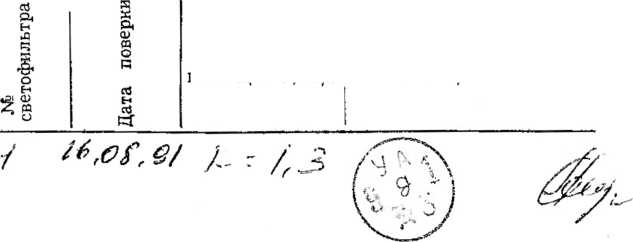

Таблица поверки компактного измерителя дымности и аттестации контрольного светофильтра

Поверитель (подпись, оттиск клейма)

Коэффициент поглощения, 1 /м

аз

КАРТОЧКА УЧЕТА ДЫМНОСТИ

Наименование предприятия

Модель автомобиля _____

Подпись проверяющего

• 4. УСТРОЙСТВО II ПРИНЦИП РАБОТЫ КОМПАКТНОГО ИЗМЕРИТЕЛЯ ДЫМНОСТИ

• 4,1. КИД выполнен в виде носимого прибора с автономным питанием и состоит из приборного блока и оптического датчика, частей прибора приведены на рис. 1. парных условиях при стендовых испытаниях и двигателей КИД дополнительно снабжается пробоотборником, который устанавливается Пробоотборник закрепляется на выхлопной трубе и служит для доставки отработавших газов в измерительный канал оптического датчика.

  Внешний вид и конструкция составных Для работы в стацио-автомобнлей

  па оптическом датчике.

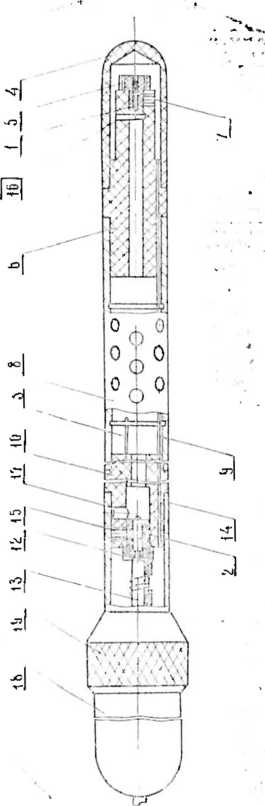

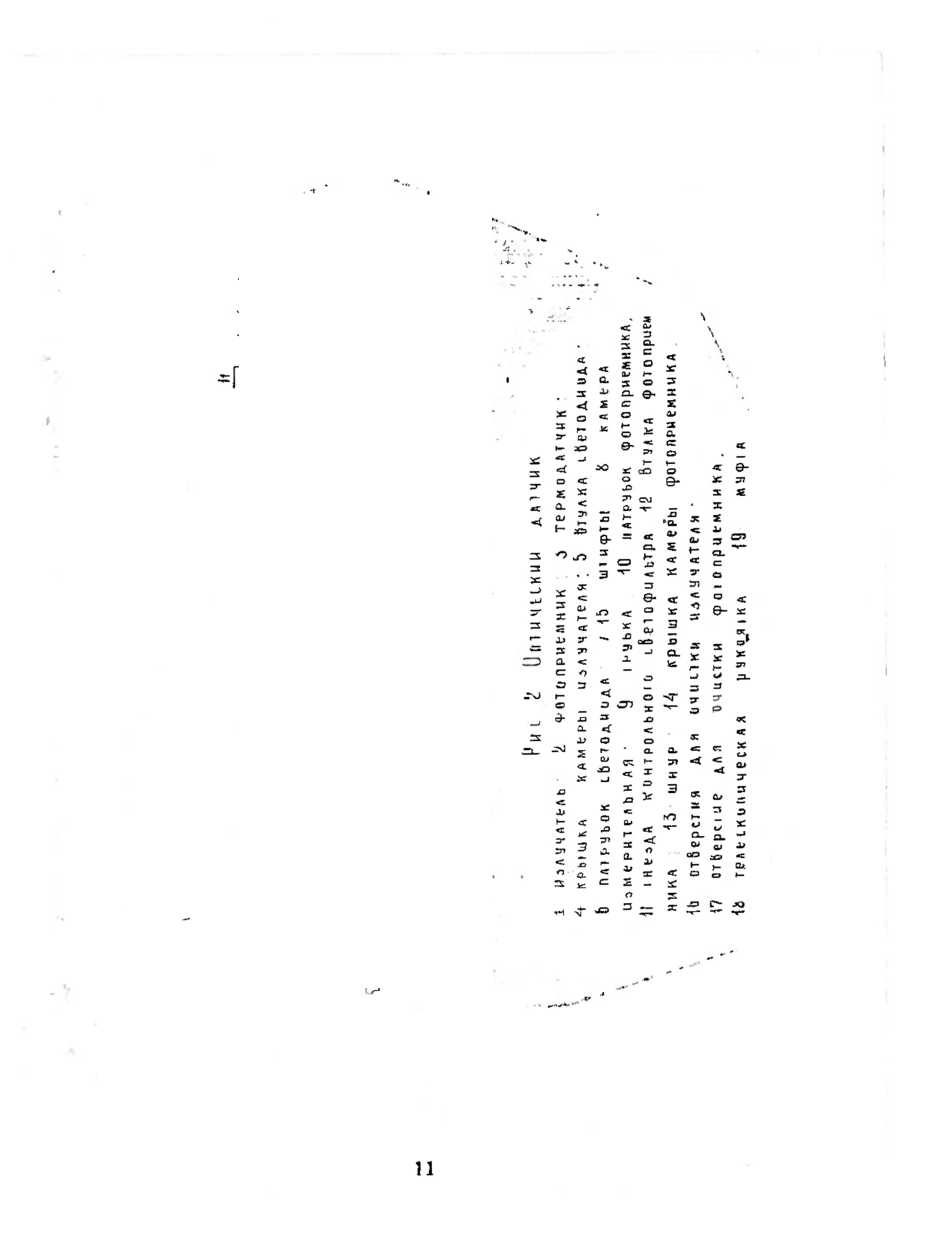

• 4.2. Оптический датчик (рис. 2) содержит излучатель 1 и фотоприемник 2, расположенные соосно с измерительным каналом 8. Измерительный канал выполнен в виде равномерно перфорированного отверстиями патрубка, В измерительном канале размещен термодатчик 3, который служит для измерения температуры отработавших газов. Для удобства применения КПД оптический датчик снабжен телескопической рукояткой 15, которая фиксируется в рабочем положении при помощи муфты 14.

• 4.3. На лицевой панели приборного блока, размещается стрелочный показывающий прибор, и органы управления: кнопка карекцин нуля >0<, переключатель режимов работы О/ (режимы регистрации пиковых и текущих значений дымности), включатель питания ВКЛ и кнопка проверки источника питания О.

• 4.4. Принцип работы КИД основан на регистрации поглощения инфракрасного излучения отработавшими газами н автоматическом преобразовании аналитического сигнала к единицам приведенного коэффициента поглощения с учетом теплового расширения газов по измеренной температуре

К=-

свободного ускорения переключите прибор вый О. Установите оптический пендикулярно потоку отработавших газов, резко необходимо нажать до упора педаль подачи увеличив тем самым обороты до максимального Цикл произвести 10 раз с интервалом 30—60 секунд, причем за результат измерении принимаются показания прибора при последних ускорениях двигателя, как среднее арифметическое единичных измерений. С целью продления срока службы КИД оптический датчик следует вносить в поток отработавших газов при последних четырех циклах (ускорениях двигателя).

• 3.7. Измерения дымности в режиме максимальной частоты вращения вала двигателя проводятся сраз)'' же после из?юрений в режиме свободного ускорения.

Переключите прибор в режим ТЕКУЩЕЕ, Педаль подачи топлива нажать до упора и через 15 секунд ввести в поток отработавших газов оптический датчик. За результат измерений принимать среднее значение, определенное по крайним показаниям, обусловленным колебаниями стрелки показывающего прибора.

• 3.8. Результаты измерений дымности заполняются в карточку учета, рекомендованную ГОСТ 21393-75.

ПРИЛОЖЕНИЕ 1

ИЗМЕРЕНИЕ ДЫМНОСТИ ОТРАБОТАВШИХ ГАЗОВ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМИ ДВИГАТЕЛЯМИ

• 1. Порядок контроля дымности отработавших газов ди-зелей установлен согласно ГОСТ 21393’75.

• 2. Дымность отработавших газов автомобилей не должна превышать предельно допустимых норм согласно табл. 1.

Таблица 1

Предельно допустимые нормы дымности отработавших газов к/от;

; _____ ницах коэффициента поглощения

‘         ■         прозрачности), в знаменателе —

ность в процентах поглощенного

'              чеийя.

• 3. Порядок измерения дымности.

  • 3.1. Убедиться в исправности выпускной системы биля путем визуального осмотра.

  • 3.2. Прогреть двигатель до температуры, рекомендуемой заводом изготовителем,

  • 3.3. Установить в нейтральное положенп рычаг механизма переключателя передач и включить сцепление.

  • 3.4. Подготовить КПД согласно разделов 7 и 8.

  • 3.5. Установить минимальную частоту вращения вала двигателя.

где К — коэффициент поглощения, 1/м;

Д — фотометрическая база измерительного ка-канала (0,1 м);

Т — пропускание поглащенпого слоя отработав-У ших газов;

— температура отработавших газов, “С.

Алгоритм функционирования КИД предусматривает измерение температуры отработавших газов, измерение степени ослабления инфракрасного излучения в измерительном канале и вычисление измерительного сигнала путем логарифмирования и перемножения сигналов, соответствующих оптической плотности газов и их температуре.. В режиме регистрации пиковых значений осуществляется выборка и запоминание максимального значения результата измерения.

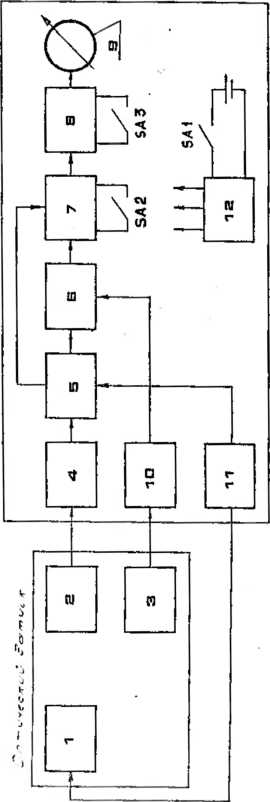

• 4.5. Функциональная схема КИД приведена па рис. 3. Импульсное излучение инфракрасного светодиода 1, питаемого генератором прямоугольных импульсов 11, преобразуется в электрический сигнал фотопрнсмником 2 и усиливается усилителем 4. Усиленный сигнал преобразуется логарифмирующим пульсов, длительность которых М5" амплитуды походного сигнала, риф миру ющего устройства нал термоэлектрического преобразователя 3 псремножите-лем 6. Корректор базового отсчета 7 производит установку начальных условий при замыкании контактов кнопки коррекции пуля 5 А2. Измерительный сигнал регистрируется пиковым детектором 8 и отображается стрелочным показывающим прибором 9, R режиме измерения текущих значений дымности пиковый детектор блокируется переключателем режима работы 3 -^3    . Стабилизатор напряжения

  устройством 5 в последовательность им-пропорциональна логариф-Выходной сигнал лога-умножается на усиленный спг-

12 обеспечивает формирование питающих напряжении измерительных цепей.

14. Проводилась ли модернизация изделия и характер ее___________________________________________

15, Быстроизнашнвающиеся детали, предложения по номенклатуре ЗППа __________________

16. время технического обслуживания, ч

17. Соответствие технических характеристик изделия заданным режимам после ремонта технического обслуживания ____________________________

• 18. Качество и полнота технической документации

• 19. Периодичность ППР (фактическая)

• 20. Дата заполнения, должность и фамилия лица запол

нявшего донесение

ПРИМЕЧАНИЕ: донесение направлять по адресу: 700000 Ташкент, ул. Пушкина, 59, «СРЕДАЗНИПРОЦВЕТМЕТ», v кооператив «МЕТА» телефон: 32-08-50

• 17. ДОНЕСЕНИЕ ОБ ОТКАЗЕ ИЗДЕЛИЯ

1. Наименование изделия ________ .     _____

Марка (тип) __________________________

• 3, Зав^ской № и дата выпуска изделия _____

• 4. Эко^^Шгнрующее предприятие _________ __

• 5. Дата^ррда в эксплуатацию ______,

• 6, Качестию упаковки, консервации и защитных покрытий __________ ■ .....................

• 7. Дата отказа изделия _ ____________________

• 8. Наработка изделия до первого отказа, ч ___

Наработка изделия до следующего отказа, ч.

Общая наработка, я , __________________

• 9. Внешнее проявление и характер отказа ..__

10. Способ устранения отказа

И. Техническая причина отказа (установленная или пред-

<г ..г-. .                . -■       ---—,•. : —X—

;   12. Время восстановления работоспособности изделия,—

13. Условия Эксплуатации и режима работы изделия

-к-

• 5. КОНСТРУКЦИЯ ИЗДЕЛИЯ

  • 5.1. Основой конструкции приборного блока является корпус, на котором закреплены показывающий прибор, монтажная плата и органы управления. На лицевой панели расположены:

• — тумблер включения питания;

• — переключатель режимов работы;

• — кнопка коррекции нуля;

• — кнопка проверки источника питания. На боковой панели размещен разъем для

  подключения

оптического датчика.

В батарейном отсеке, закрытым крышкой, разъем для подключения батареи питания,

• 5.2, Оптический датчик (рис. 2) снабжен открывающей доступ к отверстию для очистки верхности излучателя 1. Там же распологается тановки контрольного светофильтра 11. Отверстие для очистки рабочей поверхности фотоприемника 2 расположено на держателе фотоприемника 10 под трубой рукоятки 18. Соединительный шпур 13 закреплен на втулке фотопрнем-ника 12. Соединительные провода излучателя проложены в защитной трубке 9.

16. СВИДЕТЕЛЬСТВО ОБ УПАКОВКЕ

.1

i

(шифр предприятия) требованиям, предусмотренным конструкторск< тацисй.                    J Г}

Дата упаковки ,

Упаковку произвел у.

Изделие после

упаковки принял _______

nPIIME^IAHIIE: Форму заполняет товитель.

• 18. СВИДЕТЕЛЬСТВО О КОНСЕРВАЦИЙ

Компактный измеритель дымности

Заводской номер ___________________________________

подвергнут на__________ консервации

согласно требованиям паспорта па изделие

Дата консервации _____

Срок консервации .       _

Консервацию произвел ____

Изделие после консервации

принял .              _

ПРИМЕЧАНИЕ; Форму заполняет предприятие-изго

товитель.

• 6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 6.1. При эксплуатации КИД-2 должны выполняться общие правила работы с электрическими установками напряжением до 36 В.

  • 6.2. Необходимо предусматривать общие требования защиты от воздействия отработавших газов автотранспортных средств на органы дыхания операторов.

14. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• 14.1. Предприятие-изготовитель гарантирует соответствие КИД-2 требованиям технических условий и конструкторской документации при соблюдении правил транспортирования, хранения и эксплуатации.

• 14.2. Гарантийный срок службы устанавливается 18 месяцев со дня ввода изделия в эксплуатацию, но не позднее 6 месяцев с момента получения потребителем.

• 14.3. Гарантийный срок хранения 6 месяцев со дня изготовления.

• 14.4. Порядок и форма предъявления и удовлетворения претензий пО' надежности и качеству КПД-2 должны соответствовать «Положению о порядке предъявления и рассмотрению претензий», утвержденному Постановлением Совета Министров СССР от 17.10.73. № 758.

12. СВЕДЕНИЯ О КОНСЕРВАЦИИ И УПАКОВКЕ

• 12.1 Условия хранения КИД-2 должны соответствовать условиям I (Л) по гост 15150’69.

• 12.2 Консервация КИД-2 производится по ГОСТ 9, 014-78 для изделий группы 111-1, вариант защиты ВЗ-10, обеспечивающий условия хранения и транспортирования.

• 12.3. Срок хранения без переконсервации 6 месяцев. По окончании срока храпения изделие подлежит переконсервации в зависимости от условии хранения.

• 12.4. Вариант упаковки ВУ-5 по ГОСТ 9.014-78.



  'о.

  13. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ измерител^|Р^^ти КИД-2

  коопсративи

  .'Ь

  4/*

  М1ИЕ:

  >’^ческон документации и признан годным

  Дата выпуска

  Руководитель

  предприятия Начальник ОТК,*^



  12.5. Содержание золото — 0,7589 серебро — 0,11443 палладий — 0,022

  Форму заполняет предприятие-изго-товптель.

  драгоценных металлов;

• 8, ПОРЯДОК РАБОТЫ

  • 8.1. Подготовка к проведению измерений дымности.

    • 8.1.1. Подготовить прибор к работе согласно раздела 7,

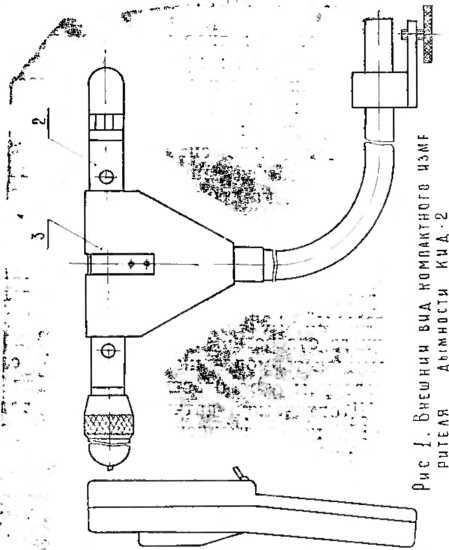

    • 8.1.2. Собрать пробоотборник согласно рис. 1 и установить его на оптический датчик. При этом перфорированный патрубок расположить симметрично относительно широкой части пробоотборника.

    • 8.1.3. Прогреть прибор в течении трех минут.

  • 8.2. Для измерений дымности отработавших газов в режиме свободного ускорения двигателя установить переключатель ®/г^в положение ®.

    • 8.2.1. Приступить к измерениям дымности согласно Приложения 1.

    • 8.2.2. После каждой серии измерений дымности выдержать паузу 30—60 секунд для естественной вентиляции измерительного канала от остатков отработавших газов и произвести коррекцию нуля по п. 7.7. Нажатие кнопки коррекции нуля в присутствии отработавших газов в оптическом датчике не допускается.

  • 8.3. Для измерения дымности отработавших газов в режиме максимальной частоты вращения вала ,

    двигателя согласно

— установить переключатель ®//vb положение

• 8.3.1. Приступить к измерениям дымности Приложения 1.

  8.4. При стационарных и продолжительных условиях измерения дымности целесообразно закреплять пробоотборник па выхлопной трубе автомобиля. При этом контроль базового отсчета и коррекция нуля прибора производится при отсосдиненпп пробоотборника от выхлопной трубы автомобиля с выдержкой паузы 60 секунд п эвакуации остатков отработавших газов из измерительной камеры оптического датчика,

• 8.4. При стационарных и продолжительных

• 9. ПОВЕРКА КОМПАКТНОГО ИЗМЕРИТЕЛЯ ДЫМНОСТИ КНД-2

Настоящий раздел устанавливает методы и средства поверки компактных измерителей дымности отработавших газов КИД-2 при выпуске из производства, находящихся в эксплуатации, на хранении и выпускаемых из ремонта.

• 9.1. Периодичность поверки 12 месяцев.

• 9.2. Операции и средства поверки.

При проведении поверки должны производится опера-табли-

Пропедепие операций при

Наименование операции

№ пункта по поверке

первичной 'периодической поверке | поверке

• 9.3. Средства поверки.

При проведении поверки применяются средства, указанные в табл.З. Допускается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

и в необходимости допускается смачивание фланели в спирто-эфирной смеси.

• 9.8.3.2. Для определения коэффициента поглощения контрольного светофильтра, его необходимо установить в гнездо 11 оптического датчика, при этом переключатель 6 режимом работы должен быть в положении , Определение характеристики контрольного светофильтра производить не менее трех раз с интервалом 15 секунд.

• 9.8.4. Действительное значение приведенного коэффициента поглощения контрольного светофильтра занести в таблицу поверки Приложения 2.

  Прнведите оптический датчик в рабочее положе-

  Отверните защитную крышку патрубка излуча-

• 10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 10.1 В процессе эксплуатации КИД необходимо подвергать профилактическому обслуживанию.

• 10.2. Профилактическому обслуживанию подвергаются элементы оптического датчика.

• 10.3. Очистка элементов оптического датчика проводится не реже одного раза в неделю.

• 10.3.1. “

ние.

• 10.3.2.

теля.

• 10.3.3.

при этом перфорированную трубку не вращать.

• 10.3.4. Через отверстия в патрубках протрите торцы фотоприемника и излучателя мягкой ветошью, смоченной спиртом.

• 10.3.5. Произведите сборку датчика в обратном порядке.

• 10.3.6. При проведении профилактических работ следите за сохранением контакта монтажных проводников.

  Отверните держатель ,патрубка фотоприсмнпка

Таблица 3

Наименование образцового средства измерения или вспомогательного средства поверки, номер документа, регламентирующего технические требования

• 9.6.3, Два светофильтра пз набора образцовых светофильтров типа 90.ХХ с коэффициентами пропускания в диапазоне 0,9 — 0,65 на длине волны 900нм. Допустимая погрешность 0,5%. Термометр лабораторный ртутный, погрешность

±0,5°С, ГОСТ 215-73.

• 9,4. Условия поверки п подготовки к пей.

• 9.4.1. Поверка КПД производится при нормальных условиях по ГОСТ 8.395-80 и напряжении источника питания прибора 9±0,9в.

9,5 Подготовка к поверке.

• 9.5.1 Отвернуть крышку 4 (рис. 2).

• 9.5.2 Выолнить подготовительные работы согласно п. п. 7.2 — 7.7.

• 9.6. Проведение поверки.

• 9.6.1. Внешний осмотр.

При внешнем осмотре устанавливается соответствие прибора требованием настоящего паспорта; комплектность;

« отсутствие видимых нарушений покрытии;

« наличие и качество надписей;

« соответствие номера прибора указанному в паспорте; « исправность сосдннптельиого кабеля оптического датчика.

• 9.6.2. Опробование.

Опробование работы прибора производится для оценки его исправности в следующей последовательности:

а) проверить работоспособность в режиме коррекции нуля согласно п. 7.7.

б) проверить работоспособность в режиме измерения текущих значений по контрольному ио п, 7.8.

• 9.6.3. Определение основной приведенной погрешности. Основную прнведеную погрешность определяют в следующей последовательности:

• — установить переключатель 6 режимов работы

в положение

• — нажать кнопку 8 коррекцию нуля >0<, дождаться установки стрелкиприбора на нулевую отметку шкалы и отпустить кнопку;

• — установить образцовый светофильтр из набора М 90,XX,XX в гнездо 11 оптического датчика;

  с интервалом 15

• — снять показания прибора пять раз секунд;

  образцовым свето-

• — повторить операции со вторым фильтром.

  вычисляют по

  А’

Основную приведенную погрешность формуле (9,1).

(94)

где К — среднее арифметическое значение- показаний прибора из пяти измерений, 1/м;

Км — значение приведенного коэффициента поглащения, соответствующее верхнему пределу измерений, 1/м.

К» — эквивалентное значение приведенного коэффициента поглощения образцового светофильтра расчитанное по формуле (9,2) для условий поверки, 1/м;

,                                                         (9,2)

где ■р — температура отработавши.х газов, при поверке принимается равной температуре окружающего воздуха, °C;

— фотометрическая база измерительного канала оптического датчика, (/, = 0,1м);

Т — пропускание образцового светофильтра для длины волны 900 нм.

Основная приведенная погрешность не должна превышать ±2%.

• 9.7." Оформление результатов поверки.

• 9.7.1. Положительные результаты поверки оформляются записью в паспорте прибора, клеймением прибора в местах

20    J

исключающих возможность свободного доступа внутрь прибора,

• 9.7.2. При отрицательных результатах поверки, поверителем гасится в паспорте на прибор запись о его предыдущей поверке и оттиск поверительного клейма на приборе.

• 9.8. Аттестация контрольного светофильтра,

• 9.8.1. Контрольный светофильтр, входящий в комплект поставки прибора, предназначен для периодического, контроля работоспособности прибора в процессе его эксплуатации. Настоящий порядок устанавливает методику первичной и периодической аттестации светофильтра. Аттестацию контрольного светофильтра необходимо совмещать с первичной поверкой дымометра КПД-2, Периодичность аттестации — 12 месяцев.

• 9.8.2. Операции и средства метрологической аттестации.

• 9.8.2,1. При проведении аттестации должны быть выполнены операции и применяться средства, указанные в таблице 4.

  • 9.8.3.1

  • 9.8.3.2

  Внешний осмотр Определение коэффициента поглощ.

Таблица 4.

Компактный измеритель дымности КИД-2;

диапазон измерений, 1/м

О — 5; основная приведенная погрешность 2% при доверительной вероятности Р= 0,95

• 9.8.2.2. Применяемые средства поверки должны иметь действующие клейма и свидетельства об и.х поверке.

• 9.8.2.3. При проведении аттестации должны быть соблюдены нормальные условия по ГОСТ 8.395-80.

• 9.8.2.4. Перед проведением аттестации контрольных светофильтров необходимо подготовить прибор к работе согласно п.п. 7.1. — 7.7.

9,8.3. Проведение аттестации.

21
