Методика поверки «ГСИ. Сигнализаторы загазованности серии SY» (МП-242-2140-2017)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

Директор

Менделеева"

Гоголинский июня 2017 г.

Государственная система обеспечения единства измерений Сигнализаторы загазованности серии SY МЕТОДИКА ПОВЕРКИ

МП-242-2140-2017

Заместитель руководителя научно-исследовательского отдела Государственных эталонов в области физикохимических измерений ФГУП "ВИИ        Г Менделеева"

А.В. Колобова

Разработчик

Инженер 1-й категории

ФГУП "ВНИИМ им JJ4T. Менделеева"

А.Л. Матвеев

Санкт-Петербург 2017 г.

Настоящая методика поверки распространяется на сигнализаторы загазованности серии SY, выпускаемые фирмой "Seitron s.p.a.", Италия (далее - сигнализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении одной из операций получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4 Требования правил безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

• 3.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 3.6 Требования к квалификации персонала

К работе с сигнализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, эксплуатационной документацией на сигнализаторы и прошедшие инструктаж по технике безопасности.

• 4.1 При проведении поверки соблюдают следующие условия: температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа расход ГС (если не указано иное), дм³/мин

  20 ±5

  от 30 до 80 от 90,6 до 104,8 0,2 ±0,1

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

• - номинальное значение содержания определяемого компонента в ГС должно соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 5.4 Выдержать поверяемые сигнализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить поверяемый сигнализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - сигнализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Сигнализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 При опробовании проверяют общее функционирование сигнализатора. На сигнализатор подается электрическое питание, при этом запускается процедура тестирования.

По окончанию процедуры тестирования сигнализатор переходит в режим измерений - на токовом выходе сигнализатора имеется унифицированный аналоговый токовый сигнал (4 -20) мА.

• 6.2.2 Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах,

• - после окончания времени прогрева сигнализатор переходит в режим измерений,

• - органы управления сигнализатора функционируют.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО сигнализатора (по маркировке сигнализатора, например SYMN010000SE - ПО v 1.00);

• - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если номер версии ПО не ниже указанного в Описании типа сигнализаторов (приложение к Свидетельству об утверждении типа).

• 6.4 Определение метрологических характеристик

  • 6.4.1 Определение основной погрешности

Определение основной погрешности сигнализаторов производят в следующей последовательности:

а) собирают газовую схему, представленную на рисунке Б. 1 Приложения Б;

б) на вход сигнализаторов подают ГС (Приложение А) в последовательности:

• - №№ 1-2-3-4-3-2-1—4 для определяемых компонентов, для которых в таблице А.1 (приложение А) указаны четыре точки поверки;

-№№ 1-2-3-2-1-3 для определяемых компонентов, для которых в таблице А.1 (приложение А) указаны три точки поверки.

Время подачи каждой ГС не менее утроенного времени установления показаний, время подачи контролируют с помощью секундомера.

в) по показаниям вольтметра универсального фиксируют установившиеся показания сигнализатора при подаче каждой ГС;

4) По значению выходного токового сигнала рассчитывают значение содержания определя емого компонента на входе сигнализатора по формуле

С, =*•(/,-4),

где I, - установившееся значение выходного токового сигнала сигнализатора при подаче i-й ГС, мА;

£      - коэффициент функции преобразования, к=3,12 % НКПР/мА для диапазона пока

заний от 0 до 50 % НКПР, к=31,25 % млн¹/мА для диапазона показаний от 0 до 500 млн'¹.

г) значение основной абсолютной погрешности сигнализатора А объемная доля определяемого компонента, млн'¹, или довзрывоопасная концентрация определяемого компонента, % НКПР, рассчитывают по формуле

A_i = C_i- Cf,                                      (2)

где Ci - установившиеся показания сигнализатора при подаче i-й ГС (рассчитанные по формуле (1)), объемная доля определяемого компонента, млн'¹, или довзрывоопасная концентрация определяемого компонента, % НКПР;

- действительное значение содержания определяемого компонента в Гой ГС, объемная доля определяемого компонента, млн'¹, или довзрывоопасная концентрация определяемого компонента, % НКПР.

Действительное значение довзрывоопасной концентрации определяемого компонента в Гой ГС С^, % НКПР, рассчитывают по формуле

_гд(%)

Cf=-i--100,                                  (3)

Снкпр

где С?^%)    - объемная доля определяемого компонента, указанная в паспорте i-й ГС, %;

Снкпр ' объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР) согласно ГОСТ 30852.19-2002, %.

Значение основной относительной погрешности сигнализатора 5*, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

С -С

3=‘- М00.

Результаты испытания считают положительными, если основная погрешность сигнализатора не превышает пределов, указанных в Приложении В.

• 6.4.2 Определение вариации показаний сигнализатора

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (если в Приложении А указано 3 точки поверки) или ГС № 3 (если в Приложении А указано 4 точки поверки).

Значение вариации выходного сигнала сигнализаторов 19_д, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

(5)

где   Cf, С2 - результат измерений содержания определяемого компонента при подходе к точ

ке 2 со стороны больших и меньших значений, довзрывоопасная концентрация определяемого компонента, % НКПР;

А ₀      - пределы допускаемой основной абсолютной погрешности сигнализатора, до

взрывоопасная концентрация определяемого компонента, % НКПР.

Значение вариации выходного сигнала сигнализаторов i9₅, в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле

' ¹⁰°- ^{<6) С}3 ^й0

где 8q      - пределы допускаемой основной относительной погрешности сигнализатора, %.

Результат испытания считают положительным, если вариация выходного сигнала сигнализаторов не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.4.3 Определение времени установления выходного сигнала

Допускается проводить определение времени установления выходного сигнала одновременно с определением основной погрешности по п. 6.4.1 в следующем порядке:

а) на вход сигнализатора подают ГС № 3 (если в Приложении А указано 3 точки поверки) или ГС № 4 (если в Приложении А указано 4 точки поверки), фиксируют установившиеся показания сигнализатора;

б) вычисляют значение, равное 0,9 установившихся показаний сигнализатора;

в) подают на вход сигнализатора ГС № 1, фиксируют установившиеся показания сигнализатора. Отклонение от нулевых показаний должно быть не более 0,5 в долях от предела допускаемой основной абсолютной погрешности;

г) не подавая ГС на сигнализатор продувают газовую линию ГС № 3 ил ГС № 4 в течение не менее 3 мин

д) подают на вход сигнализатора ГС № 3 или ГС № 4, включают секундомер и фиксируют время достижения значения, рассчитанного в п. б).

Результаты испытания считают положительными, если время установления выходного сигнала не превышает:

• - для сигнализаторов исполнения SYCNOxOOOySE - 80 с;

• - для сигнализаторов исполнений SYMNOxOOOySE, SYGNOxOOOySE - 60 с;

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если сигнализатор по результатам поверки признан пригодным к применению, то на него или эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.

• 7.3 Если сигнализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное)

Технические характеристики ГС, используемых при поверке сигнализаторов загазованности серии SY

Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов сигнализаторов загазованности серии SY

Примечания:

1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к гос-ударственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-2011.

Приложение Б

(обязательное)

Схема подачи ГС на газоанализаторы ИДК-10

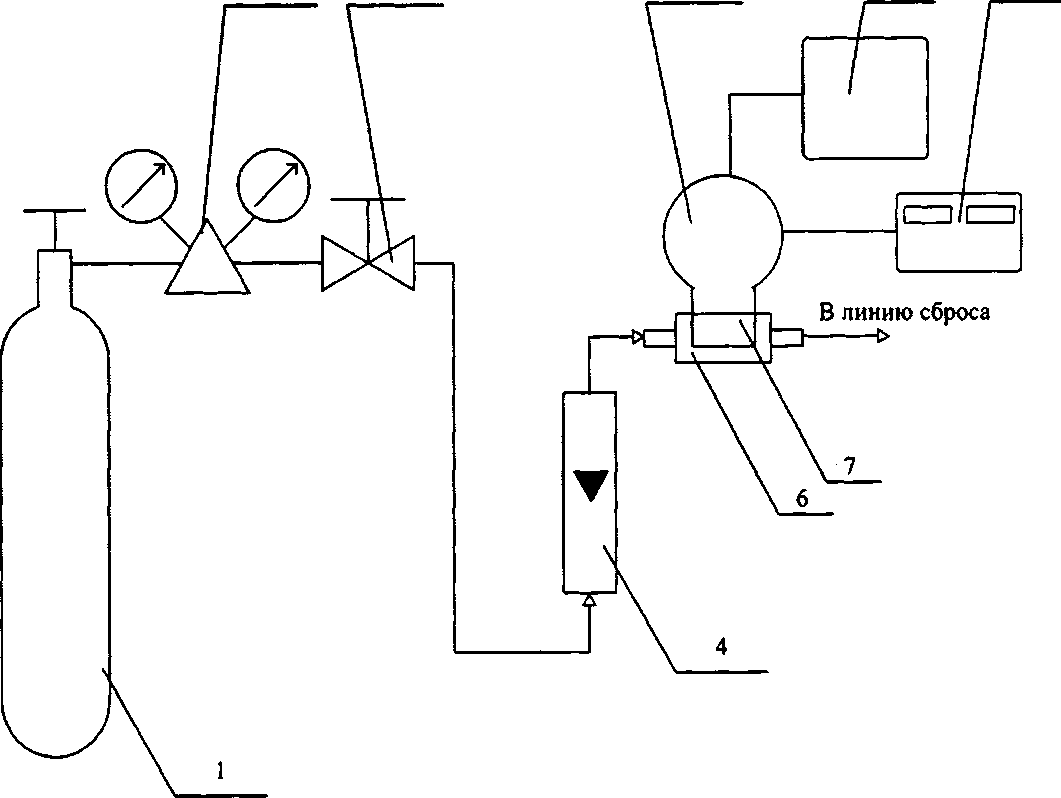

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки;

4 - ротаметр (индикатор расхода); 5 - сигнализатор; 6 - насадка для подачи ГС;

7 - датчик сигнализатора; 8 - источник питания; 9 - вольтметр универсальный.

Рисунок Б. 1 - Схема подачи ГС на сигнализаторы

Приложение В

(обязательное)

Метрологические характеристики газоанализаторов

Таблица В.1 - Диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов

Примечание - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

10
