Инструкция

Генераторы сигналов AV1464/A/B/C

МЕТОДИКА ПОВЕРКИ

651-16-26 МП т.п. Менделеево 2016 г.

• 1 Общие положения

  • 1.1 Настоящая методика распространяется на генераторы сигналов AV1464/A/B/C (далее по тексту - генераторы), изготавливаемых 41 институтом корпорации «China Electronics Technology Group», и устанавливает методы и средства первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

• 2 Операции поверки

  • 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1

• 3 Средства поверки

3.1 При проведении поверки используют средства измерений и вспомогательное оборудование, представленное в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Все средства поверки должны быть исправны и иметь свидетельства о поверке.

• 4 Требования к квалификации поверителей

  • 4.1 К проведению поверки генераторов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

• 5 Требования безопасности

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 К работе с генераторами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ Р 51350-99, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

  • 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземлённые браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

• 6 Условия поверки

  • 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C       25 ± 10*;

• - относительная влажность воздуха, % от 30 до 80;

• - атмосферное давление, кПа от 84 до 106;

• - напряжение питания, В от 100 до 250;

-частота, Гц от 50 до 60.

*температура выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке генераторов, должны работать в нормальных условиях эксплуатации.

• 7 Подготовка к поверке

  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговорённые в документации изготовителя на поверяемый генератор по его подготовке к работе;

• - выполнить операции, оговорённые в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8 Проведение поверки

  • 8.1  Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, чёткость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае генератор бракуется.

• 8.2  Опробование

  • 8.2.1 Подключить генератор к сети питания. Включить прибор согласно РЭ.

  • 8.2.2 Убедиться в возможности установки режимов измерений и настройки основных параметров и режимов измерений генератора.

  • 8.2.3 Результаты опробования считать положительными, если при включении отсутствуют сообщения о неисправности и генератор позволяет менять настройки параметров и режимы работы. В противном случае генератор бракуется.

• 8.3  Идентификация программного обеспечения

Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) генератора проводить в следующей последовательности:

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО.

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведённым в таблице 3.

Таблица 3     ___________________________________________________________________

• 8.4 Определение диапазона рабочих частот и погрешности установки частоты

  • 8.4.1 Диапазон частот определить измерением частоты колебаний при соединении приборов по схеме, приведенной на рисунке 1.

  • 8.4.2 Установить значение частоты выходного сигнала поверяемого генератора равной 250 кГц, значение уровня мощности выходного сигнала поверяемого генератора равной 10 дБ/мВт. Провести измерения частоты с помощью частотомера. Результаты измерений считать положительными, если значение частоты находится в пределах 250 кГц ± 1 Гц.

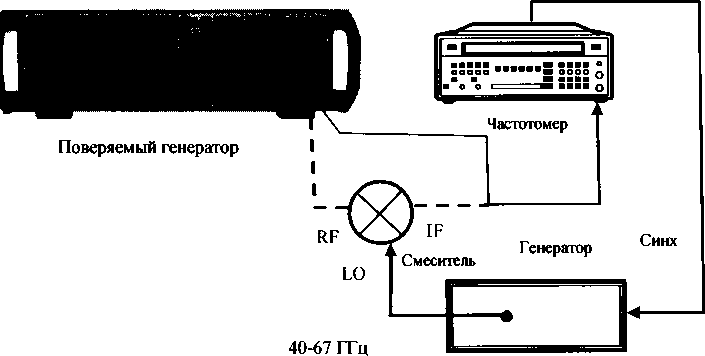

Рисунок 1

• 8.4.3 Установить значение частоты выходного сигнала поверяемого генератора равной 20 ГГц для AV1464A, 40 ГГц для AV1464B, 50 ГГц для AV1464C, и 67 ГГц для AV1464. При значении частоты, равном 20 ГГц и 40 ГГц использовать непосредственно частотомер.

• 8.4.4 Если значение частоты составляет 50 ГГц и 67 ГГц, подключить смеситель частот и генератор, как показано на рисунке 1. Установить частоту генератора LO как 45 ГГц и 60 ГГц соответственно, мощность как 10 дБ/мВт (результаты измерений являются суммой результатов частотомера и генератора).

• 8.4.5 Результаты измерений считать положительными, если значение частоты находится в пределах:

20 ГГц± 10 кГц для AV1464А;

40 ГГц ± 20 кГц для AV1464B;

50 ГГц ±25 кГц для AV1464C;

67 ГГц ± 33,5 кГц для AV1464.

• 8.4.6 Абсолютную погрешность установки частоты определить измерением частоты колебаний при соединении приборов по схеме, приведённой на рисунке 2. На генераторе установить значения частоты выходного сигнала равным 10 ГГц, значение уровня мощности выходного сигнала поверяемого генератора равной 0 дБ/мВт. Измерить значение частоты с помощью частотомера.

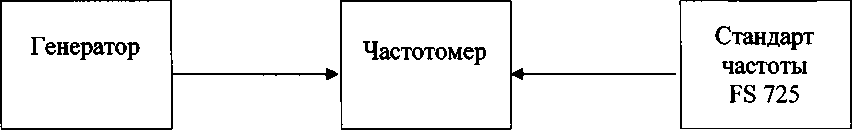

Рисунок 2

Абсолютную погрешность установки частоты генератора (А г) вычислить по формуле (1):

Af=(fycr-fH3M)/fM3M                (1)

где: f_yCT - значение частоты, установленное на генераторе,

Гизм - значение частоты, измеренное частотомером.

• 8.4.7 Результаты испытаний считать положительными, если значение погрешности установки частоты находится в пределах ± 5-10’⁸.

8.5 Определение дискретности установки частоты

• 8.5.1 Дискретность установки частоты определить методом прямых измерений частоты на выходе поверяемого генератора частотомером по схеме, приведённой на рисунке 3.

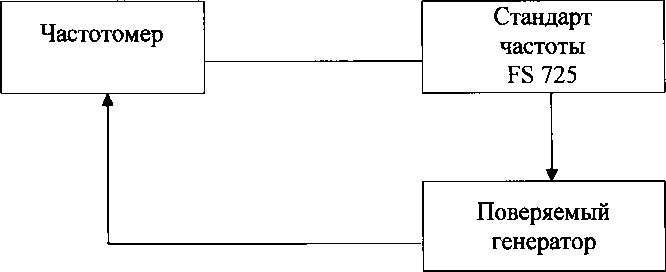

Рисунок 3

• 8.5.2 Установить значение частоты выходного сигнала поверяемого генератора равной 1,000000001 МГц, уровень мощности выходного сигнала 0 дБ/мВт. На частотомере установить режим измерения частоты, время счета 10 с.

• 8.5.3 Сигнал с выхода RF OUTPUT поверяемого генератора подать на вход частотомера и провести измерение частоты F_ycT Уменьшить значение частоты выходного сигнала на поверяемом генераторе на 0,001 Гц, провести измерение частоты F_H и определить AF_H по формуле (2):

AF_H= F_yCT - F_H                  (2)

• 8.5.4 Увеличить значение частоты выходного сигнала на 0,001 Гц, измерить частоту F_B и определяют AF_B по формуле (3):

AF_B= F_B - F_ycT                     (3)

• 8.5.5 Результаты поверки считать положительными, если значения AF_H и AF_B находятся в пределах (0,001 ±0,0005) Гц.

8.6 Определение уровня фазовых шумов

• 8.6.1 Уровень фазовых шумов генератора определить анализатором источников сигналов Е5052А/В с СВЧ преобразователями частоты Е5О53А и смесителем серии 11970А при значениях отстройке от несущей, приведённых в таблице 4. На генераторе сигналов установить значение уровня выходного сигнала 0 дБ/мВт.

• 8.6.2 Провести измерения уровня фазовых шумов генератора на частотах 100 МГц, 500 МГц, 1 ГГц, 2 ГГц, 3 ГГц, 10 ГГц, 20 ГГц, 40 ГГц, 65 ГГц.

• 8.6.3 Результаты поверки считать положительными, если уровень фазовых шумов не превышает значений, приведённых в таблице 4.

Таблица 4

• 8.7 Определение уровня гармонических составляющих относительно уровня основного сигнала

• 8.7.1 Определение уровня гармонических составляющих относительно уровня основного сигнала проводить с помощью анализатора спектра. Измерения проводить на частотах f_0CH: 10, 60, 250 МГц; 2,14, 24, 30 ГГц при уровне выходного сигнала генератора 10 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

• 8.7.2 Результаты поверки считать положительными, если уровни гармонических составляющих относительно уровня основного сигнала не превышают значений, указанных в таблице 5.

Таблица 5

• 8.8 Определение уровня негармонических составляющих относительно уровня основного сигнала

• 8.8.1 Определение уровня негармонических составляющих относительно уровня несущей частоты проводить анализатором спектра с помощью маркеров при отстройке от несущей частоты на 3 кГц. Измерения проводить на частотах 100 МГц; 1 ГГц, 2 ГГц, 3,2 ГГц, 10 ГГц, 20 ГГц, 40 ГГц, 50 ГГц при выходном уровне сигнала 0 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

• 8.8.2 Результаты поверки считать положительными, если уровень негармонических составляющих по отношению к уровню несущей частоты не превышает значений, указанных в таблице 6.

Таблица 6

• 8.9 Определение уровня субгармонических составляющих относительно уровня основного сигнала

• 8.9.1 Определение уровня субгармонических составляющих относительно уровня основного сигнала проводить с помощью анализатора спектра. Измерения проводить на частотах 15 и 25 ГГц, при уровне выходного сигнала генератора 0 дБ/мВт или максимального значении уровня выходного сигнала для данной частоты (в зависимости от того, какое значение меньше).

• 8.9.2 Результаты поверки считать положительными, если уровни гармонических составляющих относительно уровня основного сигнала не превышают значений, указанных в таблице 7.

Таблица 7.

• 8.10 Определение диапазона уровня выходного сигнала

• 8.10.1 Определение диапазона уровня выходного сигнала проводить путем сличения установленного нормированного значения уровня с показаниями ваттметра (анализатора спектра при наличии опций встроенного программируемого аттенюатора у поверяемого генератора).

Измерения проводить на частотах 0,25, 1000, 2000, 4000, 6000, 10000, 15000, 20000, 25000, 30000, 35000,40000, 50000 и 67000 МГц (в зависимости от типа генератора).

• 8.10.2 Результаты поверки считать положительными, если диапазон уровня выходного сигнала генератора не менее значений, приведённых в таблице 8.

Таблица 8.

• 8.11 Определение погрешности установки уровня выходного сигнала

• 8.11.1 Определение погрешности установки уровня выходного сигнала проводить путём сличения установленного значения уровня выходного сигнала с показаниями ваттметров NRP и анализатора спектра (рисунок 3).

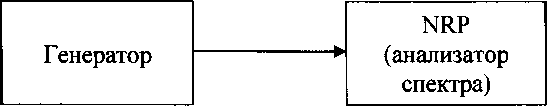

Рисунок 4

Погрешность погрешности установки уровня выходного сигнала определить по формуле (4):

SP = РусгЕдБм] - РизмЕдБм],          (4)

где Руст - установленное значение уровня выходного сигнала, дБм;

Ризм - измеренное значение уровня выходного сигнала.

• 8.11.2 Измерения проводит на частотах и уровнях выходного сигнала согласно

таблице 9. Таблица 9

• 8.12 Определение погрешности установки девиации частоты в режиме частотной модуляции (ЧМ)

• 8.12.2 Измерение девиации частоты проводить при помощи прибора FSMR50 по схеме, приведённой на рисунке 4, по данным, указанным в таблицах 10 и 11. На FSMR50 выполнить все необходимые процедуры для подготовки его к измерениям согласно с РЭ.

Таблица 10

Таблица 11

• 8.12.3 Погрешность установки девиации частоты в режиме частотной модуляции определить по формуле (5):

ДДч = Дч уст - Дч изм ,         (5)

где Дч уст - установленное значение девиации, кГц;

Дч изм - измеренное значение девиации, кГц.

• 8.12.4 Результаты поверки считать положительными, если значения погрешности установки девиации частоты находятся в пределах, вычисленных по формуле:

±(0,05Д_ч + 20),

где Д_ч - установленное значение девиации частоты, Гц.

• 8.13 Определение диапазона и погрешности установки девиации фазы в режиме фазовой модуляции (ФМ)

• 8.13.1 Определение погрешности установки девиации фазы проводить на частотах основного сигнала и для значений девиации (Дф_уСт)₅ приведенных в таблице 12.

Измерение девиации фазы проводить с использованием прибора FSMR50. Погрешность установки девиации фазы определить по формуле (6): Дф ^— Дфуст ■ Дфизм                (6)

• 8.13.2 Результаты поверки считать положительными, если значения погрешности установки девиации фазы находятся в пределах ± (0,05Дф_уст + 0,01), где Дф_усг установленное значение ФМ девиации, рад, указанных в столбце 2 таблицы 12.

Таблица 12

• 8.14 Определение основных параметров импульсного сигнала в режиме импульсной модуляции (ИМ)

• 8.14.1 Определение параметров сигнала в режиме ИМ проводить осциллографом стробоскопическим широкополосным 86100С на частотах основного сигнала 50 МГц: 1; 3,2: 44, 50 ГГц.

• 8.14.2 Результаты поверки считать положительными, если параметры модулирующего сигнала в режиме «ИМ» соответствуют значениям, приведенным в таблице 13.

Таблица 13

• 8.15 Определение коэффициента амплитудной модуляции и погрешности установки коэффициента амплитудной модуляции (AM)

• 8.15.1 Определение погрешности установки коэффициента амплитудной модуляции проводить на частотах 1 ГГц. 5 ГГц. 15 ГГц. 30 ГТц и 50 ГГц основного сигнала и для значений Кам_усг. равным 0 %. 30 % и 90 %.

• 8.15.3 Измерение проводить при помощи анализатора спектра FSMR50.

• 8.15.4 Погрешность установки коэффициента амплитудной модуляции определить по формуле (7):

Д1*^ам КаМуст - Кампам                  (7)

• 8.15.5 Результаты поверки считать положительными, если значения погрешности установки коэффициента амплитудной модуляции составили ±3.0 %.

• 9 Оформление результатов проведения поверки

  • 9.1 При положительных результатах поверки на генераторы (техническую документацию) наносится оттиск поверительного клейма или выдается свидетельство установленной формы.

  • 9.2 Значения характеристик, определённые в процессе поверки при необходимости заносятся в документацию.

  • 9.3 В случае отрицательных результатов поверки применение генератора запрещается, на него выдается извещение о непригодности к применению с указанием причин непригодности.
