Методика поверки «ГСОЕИ. Система измерений количества и показателей качества нефти № 819 ПСП "Варандей" ООО "ЛУКОЙЛ-Коми"» (МП 2602/1-311229-2021)

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311229

«СОГЛАСОВАНО»

Государственная система обеспечения единства измерений

Система измерений количества и показателей качества нефти № 819 ПСП «Варандей» ООО «ЛУКОЙЛ-Коми»

МЕТОДИКА ПОВЕРКИ

МП 2602/1-311229-2021

г. Казань

2021

• 1.1 Настоящая методика поверки распространяется на систему измерений количества и показателей качества нефти № 819 ПСП «Варандей» ООО «ЛУКОЙЛ-Коми» (далее - СИКН), заводской № 25, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

• 1.2 СИКН соответствует требованиям к средству измерений в соответствии с Государственной поверочной схемой для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом Госстандарта № 256 от 7 февраля 2018 года. При проведении поверки обеспечивается прослеживаемость к ГЭТ 63-2017.

• 1.3 Метрологические характеристики средств измерений (далее- СИ), входящих в состав СИКН, подтверждаются сведениями о поверке в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ). Относительная погрешность измерений массового расхода нефти измерительным каналом (далее - ИК) массового расхода нефти СИКН определяется комплектно на месте эксплуатации (непосредственное сличение со средствами поверки) или поэлементно (проверка результатов поверки СИ, входящих в состав ИК массы СИКН). Относительные погрешности измерений массы брутто и массы нетто нефти определяются расчетным методом.

При проведении поверки должны быть выполнены операции, представленные в таблице 1.

Таблица 1 - Перечень операций поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                   от 5 до 35

• - относительная влажность, %                            от 30 до 80

• - атмосферное давление, кПа                            от 84 до 106

К работе по поверке должны допускаться лица:

• - достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - изучившие эксплуатационную документацию на СИКН, средства измерений, входящие в состав СИКН, и средства поверки;

- изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ-Коми», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 5.1 При проведении поверки СИКН применяют средства поверки, указанные в таблице 2.

Таблица 2 - Перечень средств поверки

• 5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИКН с требуемой точностью.

• 5.3 Применяемые эталоны и СИ должны соответствовать требованиям нормативных правовых документов Российской Федерации в области обеспечения единства измерений.

• 6.1 При проведении поверки должны соблюдаться требования правил безопасности при эксплуатации средств поверки и СИКН, приведенных в их эксплуатационных документах, и инструкций по охране труда, действующих на объекте.

• 6.2 К проведению поверки допускаются лица, изучившие настоящую методику поверки, руководства по эксплуатации СИКН и средств поверки и прошедшие инструктаж по охране труда.

• 7.1 При внешнем осмотре проверяют:

• - состав СИ и комплектность СИКН;

• - отсутствие механических повреждений СИКН, препятствующих ее применению;

• - четкость надписей и обозначений.

• 7.2 Поверку продолжают, если:

• - состав СИ и комплектность СИКН соответствуют описанию типа СИКН;

• - отсутствуют механические повреждения СИКН, препятствующие ее применению;

• - надписи и обозначения четкие.

• 8.1 Проверяют отсутствие сообщений об ошибках и соответствие текущих измеренных СИКН значений температуры, давления, плотности, влагосодержания, массового расхода данным, отраженным в описании типа СИКН.

• 8.2 Результаты опробования считают положительными, если отсутствуют сообщения об ошибках и текущие измеренные СИКН значения измеряемых параметров находятся внутри диапазонов измерений, отраженным в описании типа СИКН.

• 9.1 Проверку программного обеспечения (далее- ПО) проводят сравнением идентификационных данных ПО СИКН с идентификационными данными ПО, зафиксированными при испытаниях в целях утверждения типа СИКН и отраженными в описании типа СИКН.

• 9.2 Результаты проверки ПО СИКН считают положительными, если идентификационные данные ПО СИКН совпадают с указанными в описании типа СИКН.

10.1 Проверяют наличие в ФИФОЕИ сведений о поверке СИ, входящих в состав СИКН, в соответствии с таблицей 3.

Таблица 3 - Состав СИ СИКН

10.2 Определение метрологических характеристик ИК массового расхода нефти комплектно

• 10.2.1 Поверку по 10.2 проводят в случае, если СРМ не поверен в установленном порядке.

• 10.2.2 Последовательно к СРМ из состава поверяемого ИК подключают ТПУ и подготавливают технологическую схему к гидравлическим испытаниям и проверке на герметичность.

• 10.2.3 Используют один из двух вариантов подключения СРМ к ТПУ:

• - вариант 1: рабочий СРМ из состава ИК массового расхода нефти подключают последовательно с контрольно-резервным. При этом варианте измерения массы рабочей жидкости, проходящей (прошедшей) через технологическую поверочную схему, рекомендуется проводить, используя контрольно-резервный СРМ;

• - вариант 2: СРМ из состава ИК массового расхода нефти подключают к ТПУ.

• 10.2.4 Включают в работу поточный ПП из состава СИКН, выполнив соответствующие технологические переключения.

• 10.2.5 Технологические переключения по 10.2.1 - 10.2.4 проводят с соблюдением требований эксплуатационной документации СИКН.

• 10.2.6 Проверяют закрытое положение (при необходимости закрывают) дренажных и воздушных вентилей (кранов), установленных на технологических трубопроводах СИКН, ТПУ и в блоке измерений показателей качества (далее - БИК).

• 10.2.7 Устанавливают любое значение расхода в пределах рабочего диапазона, в технологической схеме поверки создают максимальное рабочее давление, которое может быть при поверке. Систему считают испытанной на герметичность, если в течение 10 минут после создания давления не наблюдается течи рабочей жидкости через фланцевые соединения, через сальники технологических задвижек (шаровых кранов), дренажных и воздушных вентилей (кранов).

• 10.2.8 Проверяют отсутствие протечек рабочей жидкости через запорные органы задвижек (шаровых кранов), дренажных и воздушных вентилей (кранов) при их закрытом положении. В случае отсутствия возможности проверки герметичности запорных органов задвижек, вентилей (кранов) или при установлении наличия протечек, во фланцевые соединения устанавливают металлические заглушки («блины»).

• 10.2.9 Проверяют отсутствие воздуха (газа) в технологической схеме. При любом значении расхода (в рабочем диапазоне) проводят несколько пусков шарового поршня ТПУ. Открывая воздушные вентили, установленные на ТПУ, на верхних точках технологической схемы, в БИК, проверяют наличие воздуха (газа), при необходимости воздух (газ) выпускают. Считают, что воздух (газ) в технологической схеме отсутствует, если из вентилей вытекает струя рабочей жидкости без пузырьков воздуха (газа).

• 10.2.10 Контролируют стабилизацию температуры рабочей жидкости в технологической схеме, для чего при любом расходе проводят несколько последовательных пусков шарового поршня ТПУ (контроль проводят посредством СИ температуры, входящих в состав СИКН). Температуру считают стабильной, если за один проход поршня изменение температуры не превышает 0,2 °C.

• 10.2.11 Проводят установку нуля СРМ согласно заводской (фирменной) инструкции по эксплуатации данной модели СРМ.

• 10.2.12 В ИВК вводят исходные данные:

• - вместимость калиброванного участка ТПУ согласно свидетельству о ее поверке;

• - пределы допускаемой относительной погрешности ТПУ;

• - диаметр и толщина стенок калиброванного участка ТПУ;

• - коэффициент линейного расширения и значение модуля упругости материала стенок ТПУ;

• - пределы допускаемых абсолютных погрешностей датчиков температуры (или термометров), используемых в процессе поверки для измерений температуры рабочей жидкости в ТПУ и поточном ПП;

• - пределы допускаемой относительной погрешности поточного ПП;

• - пределы допускаемой относительной погрешности ИВК при вычислении коэффициентов преобразования СРМ;

• - коэффициент преобразования СРМ по импульсному выходу, вводимый в память ИВК при конфигурировании сенсора, первичного электронного преобразователя СРМ;

• - стабильность нуля СРМ.

• 10.2.13 Представители сдающей и принимающей сторон определяют способ (в первичном электронном преобразователе (далее - ПЭП) СРМ или в ИВК) и вид реализации градуировочной характеристики (далее - ГХ) СРМ.

• 10.2.14 Метрологические характеристики ИК массового расхода нефти определяют при крайних значениях расхода рабочего диапазона в значениях, установленных с интервалом от 25 до 30 % от максимального расхода рабочего диапазона. Допускается определение метрологических характеристик проводить в трех точках рабочего диапазона: при минимальном (Qmin), среднем (0,5 (Q_min+Qmax)) и максимальном (Qmax) значениях расхода (т/ч). Требуемые значения расхода устанавливают, начиная от Q_min в сторону увеличения или от Qmax в сторону уменьшения.

• 10.2.15 Устанавливают требуемый расход Qj (т/ч), значение которого контролируют по

• 10.2.16 и 10.2.17 в зависимости от варианта подключения СРМ.

• 10.2.16 Если СРМ подключают по варианту 2 (см. 10.2.3), то контроль соответствия установленного расхода Qj требуемому значению проводят по 10.2.16.1 - 10.2.16.3.

• 10.2.16.1 После установления расхода запускают поршень, измеряют время прохождения поршня по калиброванному участку ТПУ и вычисляют значение расхода в j-й точке расхода Q_Tnyj, т/ч, по формуле



(1)

поверке ТПУ, м³;

время прохождения поршнем калиброванного участка ТПУ в j-й точке расхода, с;

р^пп _ плотность рабочей жидкости, измеренная поточным ПП при установлении расхода в j-й точке, кг/м³.

• 10.2.16.2 Проверяют выполнение условия

!--—. юо < 2%.

Qrnyj

• 10.2.16.3 В случае невыполнения условия (2) корректируют расход, контролируя его значение по 10.2.16.1 - 10.2.16.3.

• 10.2.17 При подключении СРМ из состава поверяемого ИК по варианту 1 (см. 10.2.3) требуемое значение поверочного расхода устанавливают, используя результаты измерений контрольно-резервным СРМ. Операции по 10.2.16.1 - 10.2.16.3 не проводят.

• 10.2.18 После стабилизации расхода и температуры рабочей жидкости в j-й точке расхода проводят серию измерений, последовательно запуская поршень ТПУ. Количество измерений в каждой j-й точке расхода пр не менее пяти.

• 10.2.19 Для каждого i-ro измерения в каждой j-й точке расхода регистрируют (отсчитывают) и записывают в протокол поверки:

• - время прохождения поршнем калиброванного участка ТПУ Ту, с;

• - значение массового расхода Qy, т/ч;

Примечания

• 1. Расход Qij измеряют контрольно-резервным СРМ при схеме подключения по варианту 1 (см. 10.2.3). При схеме подключения по варианту 2 (см. 10.2.3) расход измеряют поверяемым массомером или вычисляют его значение по формуле (1).

• 2. При реализации ГХ СРМ в ИВК в виде линейно-кусочной аппроксимации рекомендуется дополнительно регистрировать выходную частоту СРМ (Гц).

• - количество импульсов, выдаваемое СРМ за время одного измерения, N"^iac, импульсы;

-ТПУ                 —ТПУ

• - значения температуры tij , °C, и давления Pij , МПа, в ТПУ;

-ТПУ —ТПУ

ие-Значения tij и Pij вычисляют по алгоритму

а = 0,5-(а_ах+а_зьк),

а_вх, - значения параметров (температуры и давления), измеренные соответствующими СИ, _а         установленными на входе и выходе ТПУ.

“вых

• - значение плотности рабочей жидкости, измеренное поточным ПП р^^п , кг/м³;

• - значения температуры tyⁿ ,°С, и давления Ру¹¹, МПа, рабочей жидкости в поточном

• 10.2.20 Определение параметров ГХ СРМ

При любом способе реализации ГХ (в ПЭП или ИВК) проводят операции по

• 10.2.20.1 - 10.2.20.3.

• 10.2.20.1 Для каждого i-ro измерения в j-й точке расхода вычисляют значение массы рабочей жидкости MJ³, т, используя результаты измерений ТПУ и поточного ПП, по формуле

M’’=V_n^T_p7.p™.10-³,                            (4)

вместимость калиброванного участка ТПУ, приведенная к рабочим условиям (температуре и давлению рабочей жидкости) в ТПУ при i-м измерении в j-й точке расхода, м³, вычисляют по 10.2.20.2;

плотность рабочей жидкости, измеренная поточным ПП и приведенная к рабочим условиям в ТПУ при i-м измерении в j-й точке расхода, кг/м³, вычисляют по 10.2.20.3.

• 10.2.20.2 Значение V™.^y , м³, вычисляют по формуле

  где

  уТПУ _ уТПУ

  ^¥ npij       ^¥ О

  -ТПУ          f

  • l + 3a_t-(tij -20) • 1 +

  коэффициент линейного расширения (из таблицы А. 1 приложения А); модуль упругости материала стенок приложения А);

  0,95-D -тпу^ E-s '   )

  материала стенок ТПУ, °C'¹

  (5)

  ТПУ, МПа (из таблицы А. 1

диаметр и толщина стенок калиброванного участка ТПУ соответственно, мм (из эксплуатационной документации на ТПУ).

• 10.2.20.3 Значение р™, кг/м³, вычисляют по формуле

  где

  ₽«ij

  —ТПУ _пп Pij -С

  коэффициент объемного расширения рабочей жидкости, значение которого

  согласно

  р^11П. = р¹¹¹¹ • 1+ В .. г npij Гц        ГЖЦ

  (6)

  определяет ИВК по МИ 2632-2001,°C’¹; коэффициент сжимаемости определяет ИВК по МИ 2632-2001, МПа¹.

  Примечание - Вычисление значений V™^y и р™ допускается проводить по приложению Б.

  • 10.2.21 Дальнейшую обработку результатов измерений проводят по 10.2.22 или 10.2.23 в зависимости от способа реализации ГХ.

  • 10.2.22 ГХ реализуют в ПЭП.

  • 10.2.22.1 Для каждого i-ro измерения в j-й точке расхода определяют значение массы рабочей жидкости, измеренное СРМ (М™^с,т), по формуле

  хттае

  В

  KF _конф

  Ужу

  М’]^,ас

  алгоритму, разработанному

  рабочей жидкости, значение алгоритму, разработанному

  которого согласно

  (7)

• 10.2.22.2 Определяют коэффициент коррекции измерений массы (mass-factor) (далее - коэффициент коррекции) при i-м измерении в j-й точке расхода MF_;j по формуле

М?³ MF- =——-MF^y , У лл-тас      диап ’

lVljj

коэффициент коррекции измерений массы, установленный в ПЭП по результатам предыдущей периодической поверки.

Примечание - Для СРМ, оснащенного с ПЭП без функции ввода в его память, значения коэффициента

8 из 18

коррекции измерений массы равны единице.

• 10.2.22.3 Вычисляют среднее арифметическое значение коэффициента коррекции в j-й точке расхода MFj по формуле

МЕ=-И---,                            (9)

ⁿi

где п. - количество измерений в j-й точке расхода.

• 10.2.22.4 Оценивают среднее квадратическое отклонение (далее - СКО) результатов определений средних арифметических значений коэффициентов коррекции для точек расхода в рабочем диапазоне S^_an, %, по формуле

  qMF

  °диап

  =2=100,

  MFj

  (10)

где

- суммарное количество измерений в рабочем диапазоне;

m - количество точек разбиения рабочего диапазона.

• 10.2.22.5 Проверяют выполнение условия

S“ <0,03%.

• 10.2.22.6 В случае невыполнения условия (11) в какой-либо точке расхода дальнейшую обработку результатов измерений прекращают, выясняют и устраняют причины, вызвавшие невыполнение условия (11). Повторно проводят операции по 10.2.14 - 10.2.19, 10.2.22.1 -10.2.22.5.

При выполнении условия (И) проводят дальнейшую обработку результатов измерений.

• 10.2.22.7 Вычисляют среднее арифметическое значение коэффициента коррекции измерений массы для СРМ в рабочем диапазоне расхода МР_диап по формуле



  диап



  (12)

• 10.2.22.8 Вычисляют новое значение градуировочного коэффициента К_гр по формуле



  = К^пэп -MF

  ^lvrp ^1¥±гдиап ’

(13)

где

градуировочный коэффициент, определенный при предыдущей поверке или заводской калибровке и установленный в ПЭП.

Примечание - Новое значение К_1ропределяют только для ПЭП, не имеющего функцию ввода коэффициента коррекции MF^.

• 10.2.23 ГХ реализуют в ИВК.

• 10.2.23.1 Вычисляют значение К-фактора для i-ro измерения в j-й точке расхода KFy, импульсы/т, по формуле



(14)

• 10.2.23.2 Вычисляют среднее значение К-фактора для j-й точки расхода

KFj , импульсы/т, по формуле

ⁿj

KFj = —---

• 10.2.23.3 В зависимости от вида реализации ГХ в ИВК оценивают среднеквадратическое отклонение (далее - СКО) результатов определений средних арифметических значений К-фактора для точек расхода:

а) в рабочем диапазоне S^^F_n, %, если ГХ реализуют в виде постоянного значения К-фактора в рабочем диапазоне, по формуле

2&J           _____ ²

ЕК-^) 1

--= -100;                    (16) En j - m    KFj

б) в каждом k-м поддиапазоне расхода , %, если ГХ реализуют в виде кусочно

линейной аппроксимации, по формуле

^dk

• 10.2.23.4 Оценивают значение S^^F_an или S^¹' по аналогии c 10.2.22.5. При необходимости проводят операции по 10.2.22.6. При положительных результатах оценки S^^F_n или S_k^KF проводят дальнейшую обработку результатов измерений.

• 10.2.23.5 Если ГХ СРМ реализуют в виде постоянного значения К-фактора в рабочем диапазоне, то вычисляют среднее значение К-фактора для рабочего диапазона KF_OTan, импульсы/т, по формуле

  m



(18)

• 10.2.24 Случайную и систематическую составляющие погрешности и относительную погрешность определяют по 10.2.26 - 10.2.28 в зависимости от способа и вида реализации ГХ.

• 10.2.25 Составляющие погрешности и относительную погрешность ПК массового расхода с СРМ в составе, используемого как в качестве контрольного, так и рабочего, определяют при доверительной вероятности Р = 0,95.

• 10.2.26 Определение погрешностей при реализации ГХ СРМ в ПЭП

• 10.2.26.1 При реализации ГХ в ПЭП составляющие погрешности и относительную погрешность определяют для рабочего диапазона.

• 10.2.26.2 Определение случайной составляющей погрешности

Случайную составляющую погрешности е, %, определяют по формуле

е - f    cMF

°   ¹(Р,п) °диап >

где t_{(P п)} ^- квантиль распределения Стьюдента (коэффициент, зависящий от доверительной вероятности Р и количества измерений n (n = Enj), значение которого определяют из таблицы В.1 приложения В);

S^_n - значение СКО, определенное по формуле (10).

• 10.2.26.3 Определение систематической составляющей погрешности Систематическую составляющую погрешности %, определяют по формуле

где §_тпу - пределы допускаемой относительной погрешности ТПУ, %;

— пределы допускаемой относительной погрешности поточного ПП (из свидетельства о поверке), %;

0₍     - дополнительная составляющая систематической погрешности,

обусловленная погрешностью измерений температуры, %;

gyoH _ пределы допускаемой относительной погрешности ИВК при вычислении К-фактора СРМ (из свидетельства о поверке), %;

q^mf - составляющая систематической погрешности, вызванная усреднением (аппроксимацией) коэффициента коррекции (MF_aHan) в рабочем диапазоне,

gn_iac _ значение относительной погрешности стабильности нуля СРМ, %.

Значение дополнительной составляющей систематической погрешности 0_t вычисляют по формуле

е = в

t   г ж max

^где Ржтах “ максимальное из ряда значений р_ж0, определенных ИВК по алгоритму согласно МИ 2632-2001, С'¹;

At_Tny ,  - пределы допускаемых абсолютных погрешностей датчиков температуры

Составляющую систематической погрешности 0_MF, %, определяют по формуле

Относительную погрешность стабильности нуля определяют по формуле

(23)

где ZS - значение стабильности нуля, т/ч (из описания типа СРМ).

Примечания

• 1. При проверке ИК массового расхода СИКН дополнительной систематической погрешностью СРМ, вызванной изменением давления рабочей жидкости при эксплуатации от значения, имеющего место при поверке, пренебрегают.

• 2. Относительную погрешность стабильности нуля (б™⁰) определяют только для тех СРМ, для которых 5™^с является составляющей относительной погрешности СРМ (согласно описанию типа, учитывая тип ПЭП).

• 10.2.26.4 Определение относительной погрешности

Относительную погрешность ИК массового расхода 5, %, определяют по формуле

5 =

где Zp - коэффициент, зависящий от доверительной вероятности Р и величины соотношения 0_х / S^^F_ari , значение которого берут из таблицы В.2 приложения В.

• 10.2.27 Определение погрешностей при реализации ГХ СРМ в ИВК в виде постоянного значения К-фактора (импульсы/т)

При таком виде реализации ГХ в ИВК составляющие погрешности и относительную погрешность определяют для рабочего диапазона.

10.2.27.1 Определение случайной составляющей погрешности Случайную составляющую погрешности е, %, определяют по формуле

г-t -S^KF ° “ ^L(P,n) °диап ’

значение СКО, определенное по формуле (16).

Примечание-При определении t_(Pn) принимают: n = Snj. 10.2.27.2 Определение систематической составляющей погрешности Систематическую составляющую погрешности 0l, %, определяют по формуле

= U' >/(⁵тпу)²⁺(^§пп)²⁺(^et)²⁺(^§к°^И) ⁺(⁰Х) +(5Г) ’          (²⁶)

где 0^KF - составляющая систематической погрешности обусловленной аппроксимацией ГХ СРМ в рабочем диапазоне расхода, %.

Составляющую систематической погрешности, обусловленной аппроксимацией ГХ СРМ в рабочем диапазоне расхода 0^^F_n, %, определяют по формуле

KF диап

1_ЭТ ” значение силы постоянного тока, заданное калибратором, мА.

Относительная погрешность при измерении массы брутто нефти при прямом методе динамических измерений принимается равной относительной погрешности СРМ (при поэлементной поверке СРМ) или относительной погрешности ИК массового расхода нефти (при комплектной поверке ИК массового расхода с СРМ и ИВК в составе).

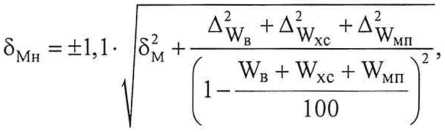

10.5.1 Относительную погрешность измерений массы нетто нефти 5_Мн, %, вычисляют

^AW_XC

где r - воспроизводимость метода по ГОСТ 6370-83, %;

МП

_г - сходимость метода по ГОСТ 6370-83, %.

^Амп

• 10.5.4 Абсолютную погрешность определения массовой доли хлористых солей в нефти

, %, в соответствии с ГОСТ 33701—2015 вычисляют по формуле где r - воспроизводимость метода определения концентрации хлористых солеи по ГОСТ 21534-76, выраженная в массовых долях, %;

_г - сходимость метода определения концентрации хлористых солей по ГОСТ 21534-76, выраженная в массовых долях, %.

• 10.5.5 Воспроизводимость метода определения концентрации хлористых солей по ГОСТ 21534-76 принимают равной удвоенному значению сходимости. Значение сходимости г_хс, выраженное в массовых долях, %, вычисляют по формуле

  хс



  Рн

  (42)

- сходимость метода по ГОСТ 21534-76, мг/дм³;

- плотность нефти, измеренная ПП в БИК, или приведенная к условиям измерений массы нефти по результатам измерений плотности в испытательной лаборатории, кг/м³.

СИКН соответствует метрологическим требованиям, установленным при утверждении типа, и результаты поверки СИКН считают положительными, если:

• - СИ, входящие в состав СИКН (кроме СРМ при определении относительной погрешности ИК массы нефти комплектно на месте эксплуатации и барьеров искрозащиты), поверены в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, и допущены к применению;

• - при определении относительной погрешности ИК массового расхода нефти комплектно на месте эксплуатации относительная погрешность ИК массового расхода нефти не выходит за пределы ±0,25 % для ИК массового расхода с СРМ, используемым в качестве рабочего, и ±0,20 % для ИК массового расхода с СРМ, используемым в качестве контрольного;

• - приведенная погрешность измерений сигналов силы постоянного тока от 4 до 20 мА в каждой контрольной точке по показаниям рабочего и резервного ИВК не выходит за пределы ±0,1 %;

• - относительная погрешность измерений массы брутто нефти не выходит за пределы ±0,25 %;

- относительная погрешность измерений массы нетто нефти не выходит за пределы ±0,35 %.

Результаты поверки оформляют протоколом поверки произвольной формы с указанием даты проведения поверки, условий поверки, применяемых средств поверки, результатов поверки.

Результаты поверки оформляются в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений.

По заявлению владельца средства измерений или лица, представившего его на поверку, при положительных результатах поверки выдается свидетельство о поверке СИКН, при отрицательных результатах поверки - извещение о непригодности к применению СИКН.

(справочное)

Коэффициенты линейного расширения (a_t) и значения модуля упругости (Е) материала стенок ТПУ

А.1 Коэффициент линейного расширения и значение модуля упругости материала стенок ТПУ определяют из таблицы А. 1.

Таблица А.1 - Коэффициенты линейного расширения и значения модуля упругости

материала стенок ТПУ

(справочное)

Определение значений квантиля распределения Стьюдента t(p, _П) и коэффициента Z<p)

В.1 Значение квантиля распределения Стьюдента при доверительной вероятности Р = 0,95 в зависимости от количества измерений п определяют из таблицы В.1.

Продолжение таблицы В.1

В.2 Значение коэффициента Z(p) при Р = 0,95 в зависимости от величины соотношения Os / S определяют из таблицы В.2 (/ S => 0_L / S^^F_an или 0_£ / S^_an, или 0_sk / S_k ^F).

Таблица В.2 - Значения коэффициента Z<p) при Р = 0,95

18 из 18
