Методика поверки «Системы диагностики состояния контактной сети ДКС» (Код не указан!)

директора по

ФГУП «вниимс»

Н.В. Иванникова

СИСТЕМЫ ДИАГНОСТИКИ состояния КОНТАКТНОЙ СЕТИ ДКС

МЕТОДИКА ПОВЕРКИ

МП №________

Москва, 2015

Настоящая методика поверки предназначена для проведения первичной и периодической поверки систем диагностики состояния контактной сети ДКС (далее - систем), изготавливаемых АО «Фирма ТВЕМА». Системы предназначены для измерений геометрических параметров контактной сети: высоты контактного провода, смещения контактного провода относительно оси токоприемника и высоты оставшегося сечения контактного провода (степень износа контактного провода).

Интервал между поверками - 1 год.

1.1В Табл.1 приведены операции обязательные при проведении поверки.

Таблица 1

• 1.2 В случае отрицательного результата при проведении одной из операций, поверку прекращают, а систему признают не прошедшей поверку.

• 2.1 Для поверки системы применяют средства измерений, указанные в табл. 2.

Таблица 2

• 2.2 Допускается применять средства поверки, аналогичные по точности, прошедшие поверку.

• 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЯ

• 3.1 К проведению измерений при поверке и к обработке результатов измерений допускаются лица, имеющие квалификацию поверителя и изучившие систему и принцип ее работы по эксплуатационной документации.

• 4.1   При проведении поверки должны быть соблюдены требования Сан ПиН 5804-91.

• 4.2   Освещенность рабочего места поверителя должна соответствовать требованиям санитарных норм СН 245-71.4.1.3. При проведении поверки необходимо ознакомиться с руководством по эксплуатации.

• 4.3   В случае, если производится поверка системы ДКС, установленной на крыше вагона, требуется соблюдение норм безопасности при выполнении высотных работ.

• 5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5.1   При проведении поверки системы должны быть соблюдены нормальные условия по ГОСТ 8.395-80.

• 5.2   Поверяемую систему и средства поверки следует подготовить к работе в соответствии с эксплуатационной документацией на них.

• 6.1   Внешний осмотр.

При внешнем осмотре проверяется:

• •  соответствие комплектности поверяемой системы эксплуатационной документации, утвержденной в установленном порядке;

• •  отсутствие на элементах системы и соединительных кабелях механических повреждений, влияющих на работоспособность.

• 6.2     Опробование.

При опробовании проверяют работоспособность органов управления, источников питания и источников излучения. Проверяют функционирование системы индикации. Проверяют работоспособность системы при проведении внутренней калибровки.

• 6.3     Проверка метрологических характеристик.

При проведении поверки используется приспособление, схема которого представлена на рисунке 1.

Рисунок 1 - Общий вид приспособления для поверки системы

• 6.3.1  Проверка диапазона измерений и пределов допускаемой абсолютной погрешности измерений высоты оставшегося сечения контактного провода и высоты контактного провода.

• 6.3.1.1  Перед проведением измерений на каждом имитаторе необходимо поставить метку в месте контакта с плоским пучком лазерного излучения системы. Необходимо измерить каждый имитатор в сечениях, отмеченных метками, с помощью микрометра МК 25 и зафиксировать в протоколе действительные значения высоты оставшегося сечения имитаторов контактного провода Н#,.

• 6.3.1.2 Первый имитатор контактного провода закрепить на приспособлении в нулевом положении на позиции А (Рисунок 1). С помощью системы измерить значение высоты отстаточного сечения контактного провода H_ciA и зафиксировать его в протокол.

• 6.3.1.3 Повторить процедуры, указанные в п. 6.3.1.1 и п 6.3.1.2 с имитаторами № 2 и №3 на той же позиции.

• 6.3.1.4  Перенести фланец крепления контактного провода (с закрепленным на нем имитатором контактного провода) на позицию Б (Рисунок 1) и повторить процедуры, указанные п. 6.3.1.3. Зафиксировать в протоколе не только измеренные значения высоты оставшегося сечения контактного провода H_cii;, но и значение высоты контактного провода Y_c.

• 6.3.1.5 Не снимая с позиции имитатор контактного провода, проводится измерение высоты контактного провода с помощью лазерного дальномера. Для этого необходимо расположить лазерный дальномер на выступе приспособления и произвести измерение высоты контактного провода Yd в режиме измерения с выдержкой по времени в зоне метки на имитаторе. Зафиксировать в протоколе полученное значение.

• 6.3.1.6  С помощью рулетки измерительной металлической измерить расстояние от основания системы до вершины выступа, на котором базируется дальномер у.

Действительное значение высоты имитатора контактного провода Уд определяется по формуле (1).

Хд = Уд+у,                         (О

где Уд - действительное значение высоты имитатора контактного провода, мм;

Y_d- высота контактного провода, измеренная дальномером, мм;

у - расстояние от основания системы до вершины выступа,мм.

• 6.3.1.7  Абсолютная погрешность высоты контатного провода А_у определяется по формуле (2).

Ду = Уд - У_с,                                (2)

где А_у - абсолютная погрешность высоты контатного провода, мм;

Уд - действительное значение высоты имитатора контактного провода, мм; Y_c - высота контактного провода, измеренная системой, мм.

Система считается прошедшей поверку, если абсолютная погрешность измерения высоты контактного провода А_у не превышает ± 5 мм.

• 6.3.1.8  Перенести фланец крепления контактного провода (с закрепленным на нем имитатором контактного провода) на позицию В (Рисунок 1) и повторить процедуры, указанные п. 6.3.1.3.

• 6.3.1.9 Абсолютная погрешность измерения высоты оставшегося сечения контактного провода А//„, для каждого имитатора в трех позициях определяется по формуле (3).

^Hni Udi ~ Н&п>                          (3)

где Дн„, - абсолютная погрешность измерения высоты оставшегося сечения контактного провода, мм;

H_di - действительное значение высоты оставшегося сечения контактного провода, мм; H_cni - измеренное значение высоты оставшегося сечения контактного провода, мм; п - обозначение позиции;

z -номер имитатора контактного провода.

Система считается прошедшей поверку, если абсолютная погрешность измерения высоты оставшегося сечения контактного провода А//„, не превышает ±0,5 мм.

• 6.3.2 Проверка диапазона измерений и пределов допускаемой погрешности измерений смещения контактного провода относительно оси токоприемника

Смещение контактного провода относительно оси токоприемника измеряется, путем последовательного размещения имитатора контактного провода в трех положениях по горизонтали на фланце крепления контактного провода в позиции Б в диапазоне от - 700 до + 700 мм.

• 6.3.2.1   Закрепить на нулевой метке имитатор контактного провода, измерить с помощью системы смещение имитатора контактного провода Хо и зафиксировать полученое значение в протокол, как нулевую точку относительно которой будет далее определяться смещение имитатора.

• 6.3.2.2 В каждом из 3 х последующих положений имитатора контактного провода измерить системой значение смещения имитатора контактного провода относительно оси токоприемника Xj и рулеткой измерительной металлической измерить расстояние Х_п от нулевой отметки приспособления до крайней, наиболее выступающей точки провода (Рисунк 2). Зафиксировать значения в протоколе.

• 6.3.2.3 Ширину имитатора контактного провода в наиболее выступающих точках А_п измерить при помощи микрометра МК 25 и занести значение в протокол.

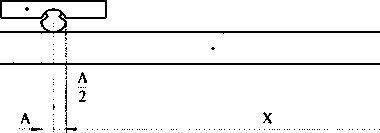

Рисунок 2 - Варианты крепления имитаторов контактного провода на фланце при

измерении смещения имитатора контактного провода относительно оси токоприемника.

• 6.3.2.4 Смещение контактного провода относительно оси токоприемника, измеренное рулеткой L_n, вычисляют по формуле (4).

= 7* + ^хп,                            (⁴)

где L_n - действительное значение смещения контактного провода относительно оси токоприемника, мм;

А„ - действительная ширина имитатора контактного провода, мм;

Х_п - измеренное расстояние от нулевой отметки приспособления до крайней, наиболее выступающей точки имитатора провода, мм;

п - порядковый номер измерения (от 1 до 3).

• 6.3.2.5 Абсолютная погрешность смещения контактного провода относительно оси токоприемника определяется по формуле (5).

Д,= 1„ -      - Х_о)²,                    (5)

где Д_х - абсолютная погрешность смещения контактного провода относительно оси токоприемника, мм;

L_n - действительное значение смещения контактного провода, мм;

Хо - нулевое значение смещения имитатора контактного провода, мм;

Xj - измеренное значение смещения имитатора контактного провода, мм;

j - номер позиции при измерении смещения.

Система считается прошедшей поверку, если абсолютная погрешность измерения смещения контактного провода относительно оси токоприемника Д_Л не превышает ±5 мм.

6.4 Проверка идентификационных данных программного обеспечения.

Провести проверку идентификационных данных программного обеспечения (ПО) по следующей методике:

Включить систему. В открывшемся окне загрузки считать идентификационное наименование и номер версии программного обеспечения.

Система считается годной, если полученные результаты соответствуют требованиям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 Результаты поверки заносят в протокол поверки, форма которого представлена в приложении 1 к настоящей методике поверки.

72 В случае положительных результатов поверки выдается свидетельство о поверке. Знаки поверки в виде описка клейма и наклейки наносится на свидетельство о поверке.

Доступ к узлам регулировки (или узлы регулировки) отсутствует, пломбировка системы не предусмотрена.

7.3 В случае отрицательных результатов поверки выдаётся извещение о непригодности

Рисунок 3 - Место нанесения знака утверждения типа

Начальник лаборатории 203/3

ФГУП «ВНИИМС»

Инженер отдела 203

Бабаджанова М. Л.

Корюшкина Т. А.

Приложение 1

ПРОТОКОЛ ПОВЕРКИ СИСТЕМЫ ДИАГНОСТИКИ СОСТОЯНИЯ КОНТАКТНОЙ СЕТИ дкс

№_____

от___________________

Принадлежит: ______________________________________________________________________________________

Эталонное оборудование: ___________________________________________________________________________________

свидетельство о поверке №__________________________________от_________________________________________________________________________

Поверка проведена по __________________________________________________________________________________

Температура при поверке: _________________________________________________________________________________

Относительная влажность: _________________________________________________________________________________

1 Проверка метрологических характеристик системы.

1.1   Проверка диапазона измерений и пределов допускаемой погрешности измерений высоты оставшегося сечения контактного провода и высо-

ты контактного провода:

1.2 Определение диапазона измерений и пределов допускаемой погрешности измерений смещения контактного провода относительно оси токо-приемника:
