ИНСТРУКЦИЯ 139-64

по ПОВЕРКЕ ШТАНГЕНРЕЙСМАССОВ

Инструкция устанавливает методы и средства поверки штак* генрейсмассов с величиной отсчета по нониусу 0,05 и 0,1 мм с пределами измерения до 2500 мм, выпускаемых из проиаэодсгва и ремонта и находящихся в обращении, а также штангенрейсмас' сов с величиной отсчета но нониусу 0,02 мм, находящихся в обра-Щенни,

Соблюдение инструкции' обязательно для всех организаций и предпр1иятий, производящих поверку штангенрейсмассов.

I. НАЗНАЧЕНИЕ И УСТРОЙСТВО

J. Штангенренсмассьг предназначаются для измерения и разметки размеров до 2500 зги.

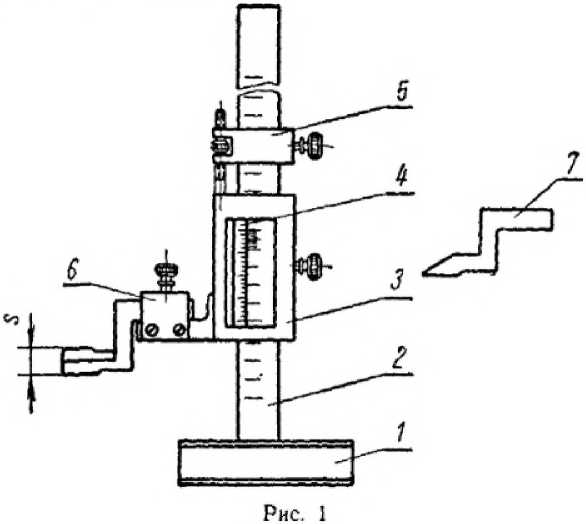

• 2, Основными частями штангенрейсмасса (рис. 1} являются: основание 1, штанга 2, жестко скрепленная с основанием, с нанесенными на ней миллиметровыми делениями: подвижная рамка 3 с нониусом и кронштейном с рамкой для установки сменных ножек; устройство для микрометрического перемещения рамки по штанге 5 и комплект ножек 6 и 7 для измерения и разметки деталей.                                                                 ;

и. ОПЕРАЦИИ, ПРОИЗВОДИМЫЕ ПРИ ПОВЕРКЕ, И ПРИМЕНЯЕМЫЕ СРЕДСТВА

• 3, Операции, производимые при поверке и применяемые сред-' ства указаны в табл. 1.

Таблица I

• 4. Перед позеркой штангенрейсмассьз и иожки" должны быть вынуты из футляров, промыты чистым авиационным бензином и выдержаны не менее 1 ч на металлической плите, находящейся в помещании, где проводится поверка.

При отсутствии плиты штангеирейсмассы с пределами измерения:

до 500 мм выдерживаются в помещении в течение 3 ч; до 1500 Л1.Н выдерживаются в помещении в течение 4 ч;

до 2500 мм выдерживаются в помещении в течение 6 ч.

~ Температура помещения, где производится поверка, должна 20 ±5“ С.

in. ПОВЕРКА

• 6.

  — проверка внешяего вида Требования

а)      .                  ,

На рабочих поверхностях штангенрейсмасса и ножек не допускаются забоины, царапины, следы коррозии и другие дефекты, влияющие на их эксплуатационные качества. Остальные наруж’ ные поверхности не должны иметь дефектов, портящих внешний вид штангенрейсмасса или влияющих на его эксплуатационные качества.

Плоскость, на которой нанесены деления нониуса, должна иметь прямолинейную кромку, Кро^’ка нониуса должна перекрывать штрихи штанги не менее чем на 0,5 мм. Штрихи нониуса должны доходить до края.

Штрихи штанги должны быть отчетливыми, ровными и перпендикулярными к направляющей грани штанги.

Штангеирейсмассы должны быть размагничены.

На каждом штангенрейсмассе наносятся:'.товарный знак пред-приятия-^поставщнка, год выпуска или его обозначение, порядковый заводской номер, величина отсчета по нониусу, размер S на измерительной ножке и номер стандарта.

Маркировка должна быть отчетливой.

б) Методповеркн

Требования п. 6 л поверяются осмотром; размагниченность — опробованием.

• 7. Оп€рац,ия — проверка взаимодействия подвижных частей.

а) Т ребова ни я

Рамка с нониусом н рамка микрометрической подачи должны перемещаться по штанге легко и без заеданий, Стопорные вшпы должны надежно укреплять рамки.

Мертвый ход микрометрической пары штангенрейсмассов, выпускаемых из произаодстаа и ремонта не должен превышать ‘/з оборота, а находящихся в обращении Va оборота.

б) Метод поверки

Требования и. 7а проверяются опробованием,

• 8. Операция — определение расстояния от верхней кромки нониуса до поверхности шкалы штанги.

302

а) Требования

Расстояние от верхней кромки нониуса до поверхности шкалы штанги не должно превышать:

0,22 мм при величине отсчета по HOijnycy 0,05 aix;

0,30 мм при величине отсчета по нониусу 0,1 jW/t.

6} Метод поверки

На штангу рядом с нониусом помещают шаблон поминального размера 0,22 мм для штангенрейсмассов с величиной отсчета по нониусу 0,05 мм и 0,30 .ч.ч для штангенрейсмассов с величиной отсчета по нониусу 0,1 мм. Край нониуса не должен выступать над плоскостью шаблона,

У штангенрейсмассов, вышедших из ремонта, можно определять отсутствие параллакса. Одно из делений нониуса подводят мккроподачей до совпадения с любым делением штанги,. после чего наклоняют штан ген рейсмасе на 10—IS” вдоль длинного ребра штанги. При этом показания штангенpeйc^facca не должны П31мепяться больше чем ла одно деление нониуса.

Параллакс определяется в грех местах по длине нониуса и в трех местах по длине штанги,

• 9. Операция — определение шероховатости измерительных поверхностей                   .                                   1

а) Требования                              '

Шероховатость измерительных поверхностей должна соответствовать указанной в табл, 2.

Таблица ]

Величина отсчета до нониусу

б) Метод позерки

Шероховатость поверхности определяется сравнепмл с образцами шероховатости поверхности,

10- Операция — проверка ирямолинейпости н плоскостности измерительных поверхностей ножек

а) Требования                             j

Отклонения от плоскостности и прямолинейности не должны превышать 0,004 мм.

30J

У пл<х;ких измерительных поверхностей на расстоянии 0,5 -им от краев фасок допускаются завалы,

0)Методповерки           ,                .

Плоскостность и прямолинейность проверяется с помощью лекальной линейки, прикладываемой острым ребром к поверяемой плоскости. Линейка устанавливается вдоль длинного, а затем вдоль короткого ребра измерительной плоскости ножек.

Величина просвета оценивается на глаз сравнением с «образцом просвета».

Для получения «образца просвета» к нижней плоской стеклянной пластине диаметром 60 мм 2-го класса точности притираются концевые меры с такими номинальными размерами, разность между которыми составляет допустимую величину просвета (рис. 2),   *

При наложении на крайние концевые меры лекальной линейки между поверхностью линейки и поверхностью остальных концевых мер образуются просветы, принимаемые за «образцы просвета».

• 11,          — определение действи

тельного размера S измерительной ножки.

а) Требования

Номинальный размер S измерительной ножки штангеирейс-масоов, выпускаемых из производства, должен быть кратным миллиметру, а штангеирейсмассов, выпускаемых из ремонта и находящихся в обращении, кратным десятой доле миллиметра. Номинальное з[1ачение размера должно быть нанесено на ножке штангенрейсмасса.

Отклонения действительного размера 5 от не должны превышать;

±0,01 мм при величине

±0,02 мм при величине

±0,03 мм при величине

б) Метод поверки

Размер 5 ножки штангеирейсмассов с величиной отсчета по нониусу 0,02 мм проверяется с помощью рычажного микрометра, а штангеирейсмассов с величиной отсчета по нониусу 0,05 н 0,1    — с помощью гладкого микрометра.

• 12. Onepatfuu — проверка параллельности верхней измерительных поверхностей измерт^телькой ножки

а) Требования

Отклонения от параллельности между верхней и мерительными поверхностями измерительной ножки превышать;

0,003 >ил* при величине отсчета по нониусу 0,02 мм ;

0,006 мм при величине отсчета по нониусу 0,02 мм;

0,010 мм при величине отсчета по нониусу 0,1 -и-м,

304

б)Методповеркя      ■

Параллельность верхней я нижней поверхностей измерительной-ножки проверяется с помощью рычажного микрометра в ‘ двух-трех сечениях ножки.

Отклонение от параллельности определяется как разность между максимальным и минимальным показаниями микрометра,

• 13. Операция — измерение ширины и глубины штрихов

а) Требования

Ширина штрихов штанги и нониуса должна быть в пределах: 0,08—0,12 лнл€ при величине отсчета по нониусу 0,05 jwxt;

0,08—0,20 }AJA при величине отсчета по нониусу 0,1 мм.

Разница а ширине штрихов в пределах одной шкалы, а также штрихов шкал штанги и нониуса одного штангенрейсмасса не должна превышать;

0,03 мм при величине отсчета по нониусу 0,05 мм;

0,05 -ил! при величине отсчета по нониусу 0,1 мм.

Глубина штрихов должна быть не менее 0,02 мм.

6} Метод поверК'Н

Ширина штрихов штанги н нониуса проверяется на универ- . сальном или инструментальном мн-кроскопах методом, обычно применяемым при измерении линейных размеров на этих микроскопах. Кроме этого могут быть применены отсчетные микроскопы с винтовым окулярным микрометром.

Глубина штрихов проверяется при помощи двойного MHfcpo-скона. Допускается также применение отсчетного устройства с ценой деления 1—2 л:к, с измерительным усилием не более 200 гс, имеющего' в качестве наконечника иглу с радиусом закругления не более 0,03 Л(^и.                  -

Допускается выборочная поверка ширины и глубины штрихов у трех-четырех штангенрейсмассов из партии.

На каждом штангенрейсмассе поверке подлежат не менее пяти штрихов на штанге и пяти штрихов на нониусе.

• 14. Операция — проверка плоскостности основания штангенрейсмассов.                                                 .

а) Требования

Отклонение от плоскостности основания штангенрейсмассов не должно превышать 0,01 мм.

б) Л4е ТОД попе р к и                     .

Плоскостность проверяется с помощью лекальной линейки, острое ребро которой устанавливается по вания.

Величина просвета оценивается на глаз «образцо.м просвета» (см. п. 10),

• 15. Операция — определение погрешности

а) Требования

Погр,ешность штангенрейсмассов при неэатянут-ом и затянутом зажиме рамки не должна превышать значений, указанных в , табл. 3.

305

Размеры в мм

Величина отсчета по ноннусу

погрешность штбнгенрЁЙсмасса не йолее

б) Метод поверки

Штангенрейсмассы поверяются с помощью образцовых коН' цевых мер 5-го разряда. Если образцовые меры о-го разряда являются мерами 4-го или более высокого класса точности, то их поправки могут не учитываться.

Штангенрейсмассы свыше 1000 мм могут также поверяться при помощи микрометрических нутромеров.

В табл. 4 указаны рекомендуемые поверяемые интервалы з зависимости от пределов измерения штангенрейсмасса.

Таблица 4

Размеры в мм

Определение погрешности штангенрейсмассов начинают с поверни правильности нулевой установки- При сдвигании нзмери* тельной и разметочной ножек до соприкосновения с поверочной плитой или с установленными на плиту плоскопараллельными концевыми мерами, соответствующими нижнему пределу измере* 306

НИЯ штангенрейсмасса, нулевые штрихи шкалы нониуса н штанги должны совпадать. Дальнейшая поверка осуществляется при помощи концевых мер или микрометрических нутромеров.       I

Измерительная поверхность измерительной ножки приводится Б соприкосновение с псгверхностью концевой меры так, чтобы обеспечивалось нормальное скольжение измерительной поверхности ножки по плоскостям концевых мер. В этом положении производится отсчет по нониусу как при закрепленной, так' и при незакрепленной рамке.

При поверке длинное ребро концевой меры должно быть перпендикулярно к длинному ребру измерительной поверхности ножки штaнгeнpeйc^facca,

Поверка производится при двух положениях концевой меры — у конца ножки и на ближайшем paccтoяниl^ от штанги; при этом измерительные поверхности концевых мер не должны выступать за пределы длинной стороны измерительной ножки (рис. 3).

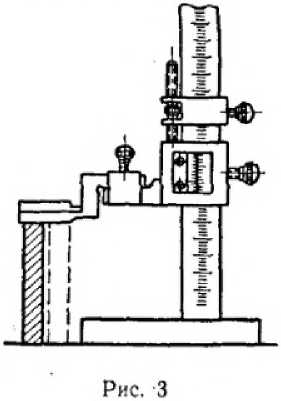

При поверке штангенрейсмассов с номинальными размерами свыше 1000Л1л{ вместо концевой меры между плитой и измерительной поверхностью ножки может быть помещен м-икрометрцческий нутромер, установленный на требуемый размер.

rv ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ         1

• 16, Штангенрейсмассы, удовлетворяющие требованиям настоя-[цей ниструкции, допускаются к применению,

• 17, На штаигенрейсмассы, прошедшие поверку в органах Го- . сударстаенного комитета стандартов, мер и измерительных приборов СССР, выдается свидетельство установленной формы (или производится отметка в документе, составленном органами ведомственного надзора на поверяемый штагенреисмасс, с наложением оттиска государственного поверительного клейма в месте отметки на паспорте).

• 18, Отметка о периодической ведомстветжон поверке производится в соответствующем документе, составленном органами ведомственного надзора за мерами и измерительными приборами и согласованном с Госкомитетом.

• 19, Результаты поверки штангенрейсмассов оформляются органами ОТК заэода-изготовителн путе.м выдачи выпускного аттестата.

• 20, При несоответствии требованиям, изложенным в настоя

  I

  V

  I

  о

щей инструкции, штаигенрейсмассы к выпуску и применению не допускаются.                                              -
