ООО Центр Метрологии «СТП»

Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311229

Техничес

ВЕРЖДАЮ»

й директор Метрологии «СТП»

И.А. Яценко

2019 г.

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система измерительная контроля загазованности АСУТП блок-кондуктора месторождения им. Ю. Корчагина

МЕТОДИКА ПОВЕРКИ

МП 1803/1-311229-2019 г. Казань

2019

Настоящая инструкция распространяется на систему измерительную контроля загазованности АСУТП блок-кондуктора месторождения им. Ю. Корчагина (далее-ИС), заводской № 4740.50-БК-АСУ-ЗГ, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

Допускается проведение поверки ИС в части отдельных измерительных каналов (далее -ИК) из состава ИС в соответствии с заявлением владельца ИС с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

Интервал между поверками -1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, приведенные в таблице 1.1.

Таблица 1.1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции

При первичной поверке

При периода ческой поверке

Перед вводом в эксплуата цию

После ремонта (замены) измерительного преобразователя (далее - ИП) ИК

После ремонта (замены) связующих компонент овИК

Внешний осмотр

6.1

Да

Да

Да

Да

Опробование

6.2

Да .

Да

Да

Да

Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол)

6.3

Да

Да

Да

Да

Определение абсолютной погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород)

6.4

Да

Да

Да

Да

Определение приведенной погрешности измерения объемной доли       диоксида

углерода

6.5

Да

Да

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки применяют эталоны и средства измерений (далее - СИ), приведенные в таблице 2.1.

Таблица 2.1 - Основные эталоны и СИ

Номер пункта методики поверки

Наименование и тип основного и вспомогательного средства поверки и метрологические и основные технические характеристики средства поверки

6.3,6.4, 6.5

Термогигрометр ИВА-6 (далее - термогигрометр) (регистрационный номер 46434-11): диапазон измерений атмосферного давления от 700 до 1100 гПа, пределы допускаемой абсолютной погрешности измерения атмосферного давления ±2,5 гПа; диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой основной абсолютной погрешности измерения относительной влажности ±2 % в диапазоне от 0 до 90 %, ±3 % в диапазоне от 90 до 98 %; диапазон измерений температуры от минус 40 до плюс 60 °C, пределы допускаемой основной абсолютной погрешности температуры ±1 °C в диапазоне от минус 40 до минус 20 °C, ±0,3 °C в диапазоне от минус 20 до плюс 60 °C

6.3,6.4,6.5

Ротаметр с местными показаниями РМ-А-0,063 (регистрационный номер 19325-00): верхний предел измерений объемного расхода 0,063 м3/ч, пределы допускаемой приведенной погрешности от верхнего предела измерений ±4 %

6.3,6.5

Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением

6.3, 6.4

Поверочный нулевой газ (далее - ПНГ) - воздух по ТУ 2114-005-72689906-2014

6.3,6.4,6.5

Стандартные образцы состава газовые смеси (далее - ГС) состава метан-воздух (ГСО 10703-2015), метан-азот (ГСО 10706-2015), пропан-азот (ГСО 10707-2015), диоксид углерода-азот (ГСО 10597-2015), водород-воздух (ГСО 10703-2015) в баллонах под давлением

6.3,6.4,6.5

Калибратор многофункциональный MC5-R (далее - калибратор MC5-R) (регистрационный номер 22237-08): диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1 мкА)

6.3, 6.5

Калибровочный адаптер для датчика оптического инфракрасного Drager PIR 7000 исполнения 334 и датчика оптического инфракрасного Drager PIR7200

6.4

Насадка для газоанализатора стационарного со сменными сенсорами взрывозащищенного ССС-903 модификации ССС-903МЕ

  • 2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС с требуемой точностью.

  • 2.3 Все применяемые СИ должны иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре) СИ, заверенную подписью работника аккредитованного юридического лица или индивидуального предпринимателя, проводившего поверку СИ (далее - поверитель) и знаком поверки; поверочные ГС -действующие паспорта.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки должны соблюдаться следующие требования:

  • - корпуса применяемых СИ, компонентов ИС, работающих под напряжением, должны быть заземлены в соответствии с их эксплуатационными документами;

  • - ко всем используемым СИ, компонентам ИС должен быть обеспечен свободный доступ для заземления, настройки и измерений;

  • - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

  • - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

  • - предусмотренные «Правилами технической эксплуатации электроустановок потребителей», правилами промышленной безопасности и охраны труда, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационными документами ИС, ее компонентов и применяемых средств поверки;

  • - предусмотренные Федеральными нормами и правилами в области промышленной безопасности «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», утвержденные приказом Федеральной службы по экологическому, технологическому и атомному надзору от 11.03.2013 №96;

  • - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть» в сфере безопасности, охраны труда и окружающей среды.

  • 3.2 К работе по поверке должны допускаться лица:

  • - достигшие 18-летнего возраста;

  • - прошедшие инструктаж по технике безопасности в установленном порядке;

  • - имеющие квалификационную группу по технике безопасности не ниже II в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей»;

  • - изучившие эксплуатационные документы на ИС, СИ, входящие в состав ИС, и средства поверки;

  • - изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ-Нижневолжскнефть», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

  • 3.3 При появлении утечек газа, загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C:                      от плюс 15 до плюс 25

  • - относительная влажность, %:                                от 30 до 80

  • - атмосферное давление, кПа:                                  от 84,0 до 106,7

  • 4.2 Допускается проводить поверку при условиях, сложившихся на момент проведения поверки и отличающихся от указанных в пункте 4.1, но удовлетворяющих условиям эксплуатации ИС и средств поверки.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 Перед проведением поверки выполняют следующие подготовительные операции:

  • - изучают техническую и эксплуатационные документы ИС;

  • - изучают настоящую инструкцию и руководства по эксплуатации средств поверки;

  • - подготавливают средства поверки в соответствии с требованиями их эксплуатационными документами;

  • - контролируют фактические условия поверки на соответствие требованиям раздела 4 настоящей инструкции;

  • - эталонные СИ, баллоны с ГС выдерживают при температуре, указанной в разделе 4 настоящей инструкции, не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

  • - проверяют параметры конфигурации ИС (значения констант, коэффициентов, пределов измерений и уставок, введенных в память комплекса измерительно-управляющего и противоаварийной автоматической защиты DeltaV модернизированного (далее - DeltaV)) на соответствие данным, зафиксированным в эксплуатационных документах ИС;

  • - выполняют иные необходимые подготовительные и организационные мероприятия.

  • 5.2 Проверяют наличие следующей документации:

  • - эксплуатационные документы ИС;

  • - свидетельство о последней поверке ИС (при периодической поверке).

53 Поверку продолжают при выполнении всех требований, описанных в пунктах 5.1 и

  • 5.2 настоящей инструкции.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре ИС проверяют:

  • - соответствие состава ИС, монтажа, маркировки и пломбировки компонентов ИС требованиям технических и эксплуатационных документов ИС;

  • - заземление компонентов ИС, работающих под напряжением;

  • - отсутствие повреждений и дефектов, препятствующих проведению поверки ИС.

  • 6.1.2 Результаты внешнего осмотра считают положительными, если состав и комплектность ИС, монтаж, маркировка и пломбировка составных частей и компонентов ИС соответствуют требованиям технических и эксплуатационных документов ИС, компоненты ИС, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки ИС.

  • 6.2 Опробование

6.2.1 Проверка идентификационных данных программного обеспечения
  • 6.2.1.1 Проверку идентификационных данных программного обеспечения (далее ~ ПО) ИС проводят сравнением идентификационных данных ПО с соответствующими идентификационными данными, зафиксированными при испытаниях в целях утверждения типа ИС и отраженными в таблице 6.1.

Таблица 6.1 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DeltaV

Номер версии (идентификационный номер) ПО

не ниже V12.3.1

Цифровой идентификатор ПО

-

  • 6.2.1.2 Проверку идентификационных данных ПО ИС проводят в следующей, последовательности:

  • 1) для проверки наименования и номера версии ПО на автоматизированном рабочем месте (далее - АРМ) оператора открыть «DeltaV Explorer». В появившемся окне открыть вкладку «Справка», далее выбрать вкладку «О проводнике DeltaV», где отобразится наименование и номер версии ПО;

  • 2) наименование и номер версии ПО сравнить с данными, представленными в таблице 6.1.

  • 6.2.1.3 Проверяют возможность несанкционированного доступа к ПО ИС и наличие аутентификации (введение логина и пароля), возможность обхода аутентификации, реакцию ПО ИС на неоднократный ввод неправильного логина и (или) пароля.

  • 6.2.1.4 Результаты опробования считают положительными, если идентификационные данные ПО ИС совпадают с идентификационными данными, которые приведены в таблице 6.1, а также исключается возможность несанкционированного доступа к ПО ИС и обеспечивается аутентификация.

6.2.2 Проверка работоспособности

Проверку работоспособности ИС проводят одновременно с определением метрологических характеристик по 6.3 - 6.5 настоящей инструкции.

63 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол)
  • 6.3.1 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) выполняют для каждого ИК в соответствии с заявлением владельца ИС.

  • 6.3.2 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) выполняют комплектно или поэлементно.

  • 6.3.3 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) комплектно.

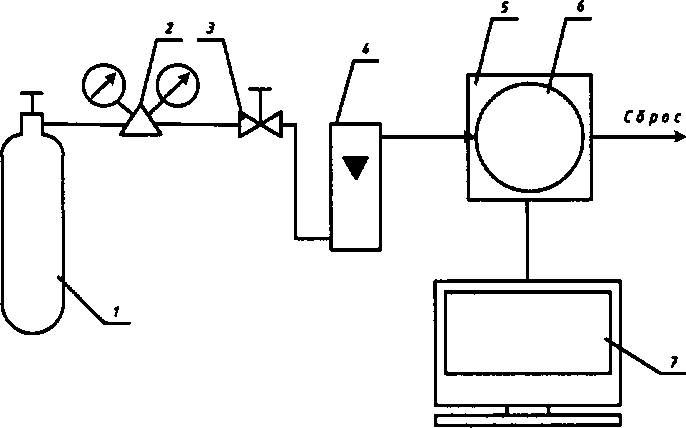

  • 6.3.3.1 Собирают схему в соответствии с приложением А настоящей инструкции.

  • 6.3.3.2 На вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334 (далее - Drager PIR 7000) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенной в приложении Б (таблица Б.1) настоящей инструкции. Подачу ГС осуществляют посредством калибровочного адаптера.

  • 6.3.3.3 Расход ГС устанавливают (0,5±0,1) дм3/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 45 секунд.

  • 6.3.3.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

  • - довзрывоопасных концентраций горючих газов и паров (метан или метанол), измеренного ИК (по показаниям АРМ операторов ИС), Q, % нижнего концентрационного предела распространения пламени (далее - НКПР);

  • - температуры окружающей среды в месте установки Drager PIR 7000 tDragerPIR7000 , °C, измеренного термогигрометром;

-атмосферного давления в месте установки Drager PIR 7000 PDmgerpiR7ooo> измеренного термогигрометром.

  • 6.3.3.5 Для диапазона измерений от 0 до 50 % НКПР включ. в каждой реперной точке вычисляют абсолютную погрешность Анкпр, % НКПР, по формуле

^HKTIP =   — С?,                                     (1)

где с *   - действительное значение содержания определяемого компонента в ГС в Гой

реперной точке, % НКПР (берут из паспорта на ГС).

  • 6.3.3.6 Для диапазона измерений свыше 50 до 100% НКПР в каждой реперной точке вычисляют относительную погрешность , %, по формуле

С -Гд

S =Ь1__21.

•100.

(2)

°НКПР 0Д

  • 6.3.3.7 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) считают положительными, если рассчитанная погрешность измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) в каждой реперной точке не выходит за пределы:

а) если атмосферное давление, измеренное термогигрометром, находится в пределах от 90,6 до 104,8 кПа:

- для диапазона измерений от 0 до 50 % НКПР включ. ACmaxDrBgerPIR7000, % НКПР:

^CnuxDngerPlR7000 = ±^27, 29 + [^1, 25

-20?

(3)

- для диапазона измерений свыше 50 до 100 % HKnP5CtMxDrwgerPIR7000, %:

^Cm«DneerPIR7000    09 +

(    t        -20^

о 5  1 DragerPIR 7000

2

+

Г2°У

’        ю J

k С; ;

(4)

б) если атмосферное давление, измеренное термогигрометром, не находится в пределах от 90,6 до 104,8 кПа:

- для диапазона измерений от 0 до 50 % НКПР включ. AcmwDragerpnuooo»% НКПР:

А С max DragerPIR 7000

*DragerPIR7000 ~ 20

10

(pDrag«rPIR7000   Р НУ DragerPIR 7000

+ 1,5-

(атмосферное

3,3

поверки

условие

нормальное Drager PIR 7000, кПа;

- для диапазона измерений свыше 50 до 100 % НКПР 8CmaxDragcrPIR7000, %:

Г^е PliyDragoPIR7000

давление)

SCmWll,ooo = ±^109+^2,5-tp"*"FIR’°0<>

10

“20^ Drager PIR 7000 Р HYDragerPIR 7000 )

+^3

3,3

  • 6.3.4 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) поэлементно

  • 6.3.4.1 Проверяют наличие действующего знака поверки и (или) свидетельства о поверке, и (или) записи в паспорте (формуляре), заверенной подписью поверителя и знаком поверки у первичного ИП ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол).

Примечание - Датчик оптический инфракрасный Drager PIR 7000 исполнения 334 (регистрационный номер 53981-13) должен быть поверен в соответствии с документом МП-242-1514-2013 «Датчики оптические инфракрасные Drager модели Polytron IR (2IR), PIR 3000, PIR 7000, PIR 7200. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «22» февраля 2013 г.

  • 6.3.4.2 Отключают первичный ИП от вторичной части ИК (далее - ВИК) довзрывоопасных концентраций горючих газов и паров (метан или метанол) и к соответствующей ВИК подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

  • 6.3.4.3 Погрешность ВИК довзрывоопасных концентраций горючих газов и паров (метан или метанол) определяют при значениях довзрывоопасных концентраций горючих газов и паров, соответствующих 0; 25; 50; 75; 100% диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол).

  • 6.3.4.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол) (0 %).

  • 6.3.4.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока Li, мА, соответствующее задаваемому значению довзрывоопасных концентраций горючих газов и паров (метан или метанол) Сю, в единицах измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол), рассчитывают по формуле

    C.J46 -с^

(7) где Сю - действительное значение довзрывоопасных концентраций горючих газов и паров (метан или метанол), соответствующее задаваемому калибратором MC5-R аналоговому сигналу силы постоянного тока, в единицах измерения довзрывоопасных концентраций горючих газов и паров;

Стах - верхний предел диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол), в единицах измерения довзрывоопасных концентраций горючих газов и паров;

Cmin - нижний предел диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол), в единицах измерения довзрывоопасных концентраций горючих газов и паров.

  • 6.3.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измерения довзрывоопасных концентраций горючих газов и паров.

  • 6.3.4.7 Вычисляют приведенную погрешность ВИК довзрывоопасных концентраций горючих газов и паров (метан или метанол) у^, %, по формуле

(8)

  • 6.3.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении В настоящей инструкции.

  • 6.3.4.9 Повторяют процедуры по 6.3.4.4 - 6.3.4.8 для значений довзрывоопасных концентраций горючих газов и паров, соответствующих 25; 50; 75 и 100% диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол).

  • 6.3.4.10 Результаты определения приведенной погрешности ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол) считают положительными, если первичный ИП, входящий в состав ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол), имеет действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенную подписью поверителя и знаком поверки, и приведенная погрешность, рассчитанная по 6.3.4.7, в каждой реперной точке не выходит за пределы ±0,2 %.

6.4 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород)
  • 6.4.1 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) выполняют для каждого ИК в соответствии с заявлением владельца ИС.

  • 6.4.2 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) выполняют комплектно или поэлементно.

  • 6.4.3 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) комплектно.

  • 6.4.3.1 Собирают схему в соответствии с приложением А настоящей инструкции.

  • 6.4.3.2 На вход газоанализатора стационарного со сменными сенсором взрывозащищенного ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4 (далее - ССС-903МЕ) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3, приведенной в приложении Б (таблица Б.2) настоящей инструкции. Подачу ГС осуществляют посредством насадки для газоанализатора.

  • 6.4.3.3 Расход ГС устанавливают (0,45±0,05) дм3/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 90 секунд.

  • 6.4.3.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

- довзрывоопасных концентраций горючих газов и паров (водород), измеренного ИК (по показаниям АРМ операторов ИС), Q, % НКПР;

- температуры окружающей среды в месте установки ССС-903МЕ tccc_903ME, °C, измеренного термогигрометром;

-атмосферного давления в месте установки ССС-903МЕ 7000 РССс-9озме, кПа, измеренного термогигрометром.

  • 6.4.3.5 В каждой реперной точке вычисляют абсолютную погрешность Анкпр, % НКПР, по формуле (1).

  • 6.4.3.6 Результаты определения абсолютной погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) считают положительными, если рассчитанная абсолютная погрешность измерения довзрывоопасных концентраций горючих газов и паров (водород) в каждой реперной точке не выходит за пределы ЛСт«хссс-9озмЕ, % НКПР:

а) если атмосферное давление, измеренное термогигрометром, находится в пределах от

  • 84,4 до 106,7 кПа:

Дсмссс-«зме = ±jll6t04 + ^2-bcc-».3MB-20j.                     (9)

б) если атмосферное давление, измеренное термогигрометром, не находится в пределах от 84,4 до 106,7 кПа:

Ас^ссс-^мв = ±^116,04 + (2 Асс-иу ~ 20 J +(5. (Рссс-ИЗМЕ -РнУСсс-яозмв)у,      (Ю)

где Рнуссс-9озме “ нормальное условие (атмосферное давление) поверки ССС-903МЕ, кПа.

  • 6.4.4 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) поэлементно

  • 6.4.4.1 Проверяют наличие действующего знака поверки и (или) свидетельства о поверке, и (или) записи в паспорте (формуляре), заверенной подписью поверителя и знаком поверки у первичного ИП ИК довзрывоопасных концентраций горючих газов и паров (водород).

Примечание - Газоанализатор стационарный со сменным сенсором взрывозащищенный ССС-903 модификации ССС-903ME с преобразователем газовым ПГТ-903У-водород-4 (регистрационный номер 57655-14) должен быть поверен в соответствии с документом МП-242-1672-2013 «Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 модификации ССС-903МЕ. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» «25» ноября 2013 г. с Изменением № 1, утвержденным ФГУП «ВНИИМ им Д.И. Менделеева» 05.04.2016 г.

  • 6.4.4.2 Отключают первичный ИП от ВИК довзрывоопасных концентраций горючих газов и паров (водород) и к соответствующей ВИК подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

  • 6.4.4.3 Погрешность ВИК довзрывоопасных концентраций горючих газов и паров (водород) определяют при значениях довзрывоопасных концентраций горючих газов и паров, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (водород).

  • 6.4.4.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (водород) (0 %).

  • 6.4.4.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока Iki, мА, соответствующее задаваемому значению довзрывоопасных концентраций горючих газов и паров (водород) Сю, в единицах измерения довзрывоопасных концентраций горючих газов и паров (водород), рассчитывают по формуле (7).

  • 6.4.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измерения довзрывоопасных концентраций горючих газов и паров.

  • 6.4.4.7 Вычисляют приведенную погрешность ВИК довзрывоопасных концентраций горючих газов и паров (метан или метанол) , %, по формуле (8).

  • 6.4.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении В настоящей инструкции.

  • 6.4.4.9 Повторяют процедуры по 6.4.4.4 - 6.4.4.8 для значений довзрывоопасных концентраций горючих газов и паров, соответствующих 25; 50; 75 и 100% диапазона измерений ИК довзрывоопасных концентраций горючих газов и паров (водород).

  • 6.4.4.10 Результаты определения приведенной погрешности ИК довзрывоопасных концентраций горючих газов и паров (водород) считают положительными, если первичный ИП, входящий в состав ИК довзрывоопасных концентраций горючих газов и паров (водород), имеет действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенную подписью поверителя и знаком поверки, и приведенная погрешность, рассчитанная по 6.4.4.7, в каждой реперной точке не выходит за пределы ±0,2 %.

6.5 Определение погрешности измерения объемной доли диоксида углерода

углерода углерода углерода

  • 6.5.1 Определение погрешности измерения объемной доли диоксида выполняют для каждого ИК в соответствии с заявлением владельца ИС.

  • 6.5.2 Определение  погрешности  измерения  объемной  доли  диоксида

выполняют комплектно или поэлементно.

  • 6.5.3 Определение  погрешности  измерения  объемной  доли  диоксида выполняют комплектно.

  • 6.5.3.1 Собирают схему в соответствии с приложением А настоящей инструкции.

  • 6.5.3.2 На вход датчика оптического инфракрасного Drager PER 7200 (далее -Drager PIR 7200) подают ГС, содержащую поверочный компонент в последовательности №№ 1-2-3 (соответственно определяемому компоненту и диапазону измерений), приведенную в приложении Б (таблица Б.З) настоящей инструкции. Подачу ГС осуществляют посредством калибровочного адаптера.

  • 6.5.3.3 Расход ГС устанавливают (0,5±0,1) дм3/мин. Расход ГС фиксируют по показаниям ротаметра, регулируя вентилем точной регулировки. Время подачи ГС - не менее 45 секунд.

  • 6.5.3.4 При подаче каждой ГС после стабилизации показаний ИК фиксируют значения:

  • - объемной доли диоксида углерода, измеренного ИК (по показаниям АРМ операторов ИС), Ссо?, % объемной доли диоксида углерода;

  • - температуры окружающей среды в месте установки Drager PIR 7200 tDragerPIR7200 , °C, измеренного термогигрометром;

- атмосферного давления в месте установки Drager PIR 7200 pDrtgcrpiR72oo > измеренного термогигрометром.

  • 6.5.3.5 Рассчитывают приведенную погрешность измерения объемной доли диоксида углерода уССОг, % по формуле

    (11)

Ycco3

•100,

где C“Oji

- действительное значение содержания диоксида углерода в ГС в i-ой реперной точке, % объемной доли (берут из паспорта на ГС);

с '"zCOJmix

- верхний предел диапазона измерений ИК, % объемной доли диоксида углерода;

г

СО j min

- нижний предел диапазона измерений ИК, % объемной доли диоксида углерода.

6.5.3.6 Результаты определения погрешности измерения объемной доли диоксида углерода считают положительными, если рассчитанная приведенная погрешность измерения

объемной доли диоксида углерода в каждой реперной точке не выходит за пределы уссо гаах, %:

а) если атмосферное давление на месте установки Drager PIR 7200 находится в пределах от 90,6 до 104,8 кПа:

20У.

= ±. 245,29+ (3,75 • tpra»CTPIR720°

(12)

N I Ю J

б) если атмосферное давление на месте установки Drager PIR 7200 не находится в пределах от 90,6 до 104,8 кПа:

= ±. /245,29 + Г3,75 ’ Ч^1*7200  2 0

V      I        Ю

(pDragerPIR7200 PHyDragerPIR72OO)

3,3

(13)

  • 6.5.4 Определение погрешности измерения объемной доли диоксида углерода поэлементно

  • 6.5.4.1 Проверяют наличие действующего знака поверки и (или) свидетельства о поверке, и (или) записи в паспорте (формуляре), заверенной подписью поверителя и знаком поверки у первичного ИП ИК объемной доли диоксида углерода.

Примечание - Датчик оптический инфракрасный Drager PIR 7200 (регистрационный номер 53981-13) должен быть поверен в соответствии с документом МП-242-1514-2013 «Датчики оптические инфракрасные Drager модели Polytron IR (2 IR), PIR 3000, PIR 7000, PIR 7200. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «22» февраля 2013 г.

  • 6.5.4.2 Отключают первичный ИП от ВИК объемной доли диоксида углерода и к соответствующей ВИК подключают калибратор MC5-R, установленный в режим имитации сигналов силы постоянного тока от 4 до 20 мА.

6.5.43 Погрешность ВИК объемной доли диоксида углерода определяют при значениях объемной доли диоксида углерода, соответствующих 0; 25; 50; 75; 100 % диапазона измерений ИК объемной доли диоксида углерода.

  • 6.5.4.4 С помощью калибратора MC5-R устанавливают электрический сигнал, соответствующий нижнему пределу диапазона измерений ИК объемной доли диоксида углерода (0 %).

  • 6.5.4.5 Значение подаваемого калибратором MC5-R аналогового сигнала силы постоянного тока к, мА, соответствующее задаваемому значению объемной доли диоксида углерода CKi, в единицах измерения объемной доли диоксида углерода, рассчитывают по формуле (7).

  • 6.5.4.6 После стабилизации показаний фиксируют значение входного сигнала с монитора АРМ операторов ИС в единицах измерения объемной доли диоксида углерода.

  • 6.5.4.7 Вычисляют приведенную погрешность ВИК объемной доли диоксида углерода Уснгь>%п0 формуле (8).

  • 6.5.4.8 Полученные результаты вносят в протокол поверки ИС, форма которого приведена в приложении В настоящей инструкции.

  • 6.5.4.9 Повторяют процедуры по 6.S.4.4 - 6.5.4.8 для значений объемной доли диоксида углерода, соответствующих 25; 50; 75 и 100% диапазона измерений ИК объемной доли диоксида углерода.

  • 6.5.4.10 Результаты определения приведенной погрешности ИК объемной доли диоксида углерода считают положительными, если первичный ИП, входящий в состав ИК объемной доли диоксида углерода, имеет действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенную подписью поверителя и знаком поверки, и приведенная погрешность, рассчитанная по 6.5.4.7, в каждой реперной точке не выходит за пределы ±0,2 %.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки ИС оформляют протоколом с указанием даты и места проведения поверки, условий поверки, применяемых эталонов, результатов расчета погрешности. Рекомендуемая форма протокола поверки ИС приведена в приложении В настоящей инструкции.

  • 7.2 При положительных результатах поверки ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком.

  • 7.3 При положительных результатах поверки отдельных ИК из состава ИС оформляют свидетельство о поверке ИС в соответствии с утвержденным порядком с указанием информации об объеме проведенной поверки.

  • 7.4 При наличии свидетельств о поверке ИС в части отдельных ИК, они прикладываются к свидетельству о поверке ИС.

  • 7.5 Отрицательные результаты поверки ИС оформляют в соответствии с утвержденным порядком. При этом выписывается извещение о непригодности к применению ИС с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Схема подачи газовой смеси на вход датчика оптического инфракрасного Drager PIR 7000 исполнения 334 или датчика оптического инфракрасного Drager PIR 7200, или газоанализатора стационарного со сменными сенсором взрывозащищенного ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4

Условные обозначения:

  • 1 - источник ГС;

  • 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

  • 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

  • 4 - индикатор расхода (ротаметр);

  • 5 - адаптер калибровочный или насадка для газоанализатора (показан условно);

  • 6 - поверяемый датчик оптический инфракрасный Drager PIR 7000 исполнения 334 или датчик оптический инфракрасный Drager PIR 7200, или газоанализатор стационарный со сменными сенсором взрывозащищенный ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4 (показан условно);

  • 7 - АРМ оператора ИС.

ПРИЛОЖЕНИЕ Б

(обязательное)

Технические характеристики газовых смесей, используемых при поверке ИС

Таблица Б. 1 - Технические характеристики ГС, используемых при поверке ИС

Определяемый/ поверочный компонент

Диапазон измерений, объемная доля определяемого компонента, % (%НКПР)

Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента)

Относительная расширенная неопределенность (Ц)*при коэффициенте охвата к = 2, %

Номер по реестру стандартных образцов или источник получения ГС

ГС№1

ГС№2

ГС№3

Метан (СН<)/метан (СНд)

от 0 до 4,4 (от 0 до100%НКПР)

азот

Сорт 2 по ГОСТ 9293-74

2Д0±0,25 (1,00)

1,5

ГСО 10703-2015

4,15±0Д5 (1,00)

1,5

ГСО 10706-2015

Метанол

(СН3ОН)/пропан(С3Нв)

от 0 до 2,75 (от 0 до50%НКПР)

ПНГ-воздух

ТУ 2114-005-72689906-2014

0,8±10% измеряемой величины (0.»)

1,7±10% измеряемой величины (0,45)

3

ГСО 10707-2015

Таблица Б.2 - Технические характеристики ГС, используемых при поверке ИС

Определяемый/ поверочный компонент

Диапазон измерений, объемная доля определяемого компонента, %

Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента)

Относительная расширенная неопределенность (Ц)*при коэффициенте охвата к - 2, %

Номер по реестру стандартных образцов или источник получения ГС

ГС№1

TCKs2

ГС№3

Водород (Н2)

От 0 до 2 %

ПНГ-воздух

ТУ 2114-005-72689906-2014

(1,(Ж),05) %

1,5

ГСО 10703-2015

1,5

ГСО 10703-2015

Таблица Б.З - Технические ха

Определяемый/ поверочный компонент

Диапазон измерений, объемная доля определяемого компонента, %

>истики ГС, используемых при поверке ИС Относительная расширенная неопределенность (Ц)*при коэффициенте охвата к = 2, %

Номинальное значение объемной доли поверочного компонента, пределы допускаемого отклонения, % (ориентировочное значение поправочного коэффициента) ГС№1

ГС№2

ГС№3

Диоксид углерода (СО1)

От 0 до 10 %

азот

9,5±0,5 %

Номер по реестру стандартных образцов или источник получения ГС

Сорт 2 по ГОСТ 9293-74

ГСО 10597-^015

ПРИЛОЖЕНИЕ В

(рекомендуемое)

Форма протокола поверки ИС

Дата_____._____.20___г.

Поверитель: (наименование юридического лица или индивидуального предпринимателя, выполнившего поверку)

Место проведения поверки:

Наименование поверяемого средства измерений: Система измерительная контроля загазованности АСУТП блок-кондуктора месторождения им. Ю. Корчагина

Заводской номер ИС: 4740.50-БК-АСУ-ЗГ

Условия проведения поверки:

а) температура окружающего воздуха, °C:

  • - в месте установки DeltaV                                                       ________

  • - в местах установки Drager PIR 7000 или Drager PIR 7200, или ССС-903МЕ          ________

б) относительная влажность, %                                                     ________

в) атмосферное давление, кПа                                                      ________

Наименование эталонов и вспомогательных средств: (с указанием заводского номера и свидетельства о поверке (свидетельства об аттестации))

Поверка проведена в соответствии с документом: МП 1803/1-311229-2019 «Инструкция. Государственная система обеспечения единства измерений. Система измерительная контроля загазованности АСУТП блок-кондуктора месторождения им. Ю. Корчагина. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 18 марта 2019 г.

Проведение поверки:

  • 1 Внешний осмотр: соответствует (не соответствует) требованиям 6.1 методики поверки.

  • 2 Опробование: соответствует (не соответствует) требованиям 6.2 методики поверки.

3 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол)

3.1 Состав ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол)

№ИК

Диапазон измерений

Наименование СИ

Заводской номер

Пределы допускаемой погрешности ИК в соответствии с описанием типа ИС

от Одо 100%НКПР

Датчик оптический инфракрасный Drager PIR 7000 исполнения 334

Модуль аналогового ввода/ вывода SLS 1508 (модуль VS3202) комплекса измерительно-управляющего и противоаварийной автоматической защиты DeltaV модернизированного

3.2 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол) комплектно

3.2.1 Результаты определения абсолютной погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол)

№ИК

С', % НКПР

С,,%НКПР

t            °C

uDragerPIR7000 *

Р DragcrPIR 7000 > К^а

Днкпр, % НКПР

^CmaxDragerPlR7000 ’ % НКПР

3.2.2 Результаты определения относительной погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол)

№ИК

С’,%НКПР

С,, % НКПР

t           °C

lDragerPIR7000 ’

Р DragerPIR 7000 ’ K^a

^НКПР’ %

^CmaxDtegeriTRTOOO > %

3.3 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол)

поэлементно

3.3.1 Результаты определения приведенной погрешности вторичной части ИК довзрывоопасных концентраций горючих газов и паров (метан или метанол)

№ИК

L >мА

Си, в единицах измерения довзрывоопасных концентраций горючих газов и паров

С,, в единицах измерения довзрывоопасных концентраций горючих газов и паров

Усвгъ 9 %

УсВПтах ’ %

Знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки, датчика оптического инфракрасного Drager PIR 7000 исполнения 334 номер, срок действия, кем выдано

Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (метан или метанол): положительные (отрицательные)

4 Определение погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород)

4.1 Состав ИК довзрывоопасных концентраций горючих газов и паров (водород)

№ИК

Диапазон измерений

Наименование СИ

Заводской номер

Пределы допускаемой погрешности ИК в соответствии с описанием типа ИС

от Одо 100%НКПР

Газоанализаторы стационарные со сменными сенсорами     взрывозащищенные     ССС-903

модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4

Модуль аналогового ввода/ вывода SLS1508 (модуль VS3202) комплекса измерительно-управляющего и противоаварийной автоматической защиты DeltaV модернизированного

4.2 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) комплектно

4.2.1 Результаты определения al

ЭСОЛЮТНОЙ ПОГ]

решности измерения довзрывоопасных концент]

раций горючих газов и паров (водород)

№ИК

С*, % НКПР

С,, % НКПР

t          °C

vCCC-903ME ’

РсСС-903МЕ > К^а

Днепр, % НКПР

max ССС-903ME э % НКПР

4.3 Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород) поэлементно

4.3.1 Результаты определения приведенной погрешности вторичной части ИК довзрывоопасных концентраций горючих газов и паров (водород),

№ИК

1г|,мА

Си, в единицах измерения довзрывоопасных концентраций горючих газов и паров

С\, в единицах измерения довзрывоопасных концентраций горючих газов и паров

Усвгв > %

YcBIImax ’ %

Знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки, газоанализатора стационарного со сменным сенсором взрывозащищенным ССС-903 модификации ССС-903МЕ с преобразователем газовым ПГТ-903У-водород-4 номер, срок действия, кем выдано

Результаты определения погрешности измерения довзрывоопасных концентраций горючих газов и паров (водород): положительные (отрицательные)

5 Определение погрешности измерения объемной доли диоксида углерода

5.1 Состав ИК объемной доли диоксида углерода

№ИК

Диапазон измерений

Наименование СИ

Заводской номер

Пределы допускаемой погрешности ИК в соответствии с описанием типа ИС

Датчик оптический инфракрасный Drager PIR 7200

Модуль аналогового ввода/ вывода SLS1508 (модуль VS3202) комплекса измерительно-управляющего и противоаварийной автоматической защиты DeltaV модернизированного

5.2 Результаты определения погрешности измерения объемной доли диоксида углерода комплектно

5.2.1 Результаты определения приведенной погрешности измерения объемной доли диоксида углерода

№ИК

^COji ’ %

t            °C

*'DragerPIR 7200 »

Р DragerPIR 7200 ’ К^а

Yccoj > %

YcCO2mix’ %

5.3 Результаты определения погрешности измерения объемной доли диоксида углерода поэлементно

5.3.1 Результаты определения приведенной погрешности вторичной части ИК объемной доли диоксида углерода

№ИК

Ц,мА

Cd, в единицах измерения объемной доли диоксида углерода

С{, В единицах измерения объемной доли диоксида углерода

YcBni’ %

ТсВПтах > %

Знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре), заверенная подписью поверителя и знаком поверки, датчика оптического инфракрасного Drager PIR 7200 номер, срок действия, кем выдано

Результаты определения погрешности измерения объемной доли диоксида углерода: положительные (отрицательные)

19 из 19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
