Методика поверки «Блоки электронных средств криптографической защиты информации тахографов "ВУЛКАН"» (842-16-17 МП)

УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Инструкция

Блоки электронных средств криптографической защиты информации тахографов «ВУЛКАН»

Методика поверки

842-16-17 МП р.п. Менделеево 2017 г.

• 1.1 Настоящая методика поверки распространяется на блоки электронных средств криптографической защиты информации тахографов «ВУЛКАН» (далее - блоки), изготавливаемые АО «РАМЭК-ВС», г. Санкт-Петербург, и устанавливает порядок и объем их первичной и периодической поверок.

• 1.2 Интервал между поверками - 4 года.

2.1 При поверке блоков выполнить работы в объеме, указанном в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и блок бракуется.

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства, представленные в таблице 2.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, обеспечивающих определение метрологических характеристик блоков с требуемой точностью.

• 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки блоков допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) блоков и документацией по поверке, имеющий право на проведение поверки.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

• 6.1 Поверку проводить при следующих условиях:

• - температура окружающего воздуха, °C                                      от 15 до 25;

• - относительная влажность окружающего воздуха, %, не более                         80.

• 6.2 Все средства измерений, использующиеся при поверке блоков, должны работать в нормальных условиях эксплуатации.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

-выполнить операции, оговоренные в документации изготовителя на поверяемый блок по подготовке его к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов;

• 7.2 Измерить действительные значения координат пункта геодезического (В_д, Ь_д, Нд) в системе координат WGS-84 в соответствии с «Методикой измерений координат пункта геодезического» (аттестат методики выполнения измерений № 236-01.00294-2010/2015).

Примечание - Интервал времени между датой протокола результатов измерений координат пункта геодезического и датой поверки блока не должен превышать интервала между поверками сети геодезической, с использованием которой осуществлялось измерение координат пункта геодезического.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1.

• 8.2 Опробование

  • 8.2.1 Проверить идентификационные данные программного обеспечения (ПО) в соответствии с инструкцией п. 3.2.1 РАМГ.468266.001РЭ. Идентификационные данные ПО должны соответствовать требованиям, приведенным в таблице 3.

ТаблицаЗ

• 8.2.2 Собрать схему в соответствии с рисунком 1. Обеспечить радиовидимость сигналов ГЛОНАСС/GPS в верхней полусфере.



  Рисунок 1 - Схема проведения измерений при опробовании

• 8.2.3  Запустить на ПЭВМ специальное программное обеспечение (СПО) РАМГ.80043-04.

• 8.2.4 Результаты поверки считать положительными, если геометрический фактор ухудшения точности PDOP навигационного решения менее или равен 3.

• 8.3 Определение абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS.

  • 8.3.1 Собрать схему в соответствии с рисунком 2. Количество одновременно поверяемых блоков определяется количеством используемых модулей проверки блока СКЗИ тахо-

графа РАМГ.468266.004.

Рисунок 2 - Схема проведении измерений при определении абсолютной погрешности синхронизации, абсолютной инструментальной погрешности определения координат местоположения, абсолютной погрешности определения скорости

• 8.3.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

аблица 4

• 8.3.3 Запустить на ПЭВМ СПО РАМГ.80043-04.

• 8.3.4 Осуществить запись не менее 200 строк измерительной информации (координаты местоположения и скорость) на ПЭВМ для которых геометрический фактор (PDOP) не более 3. В процессе записи измерительной информации сравнивать оцифровку измеренных данных блока в национальной шкале координированного времени UTC(SU) с оцифровкой национальной шкалы координированного времени UTC(SU), выдаваемой источником первичным точного времени УКУС ПИ 02 ДМ, убедиться в совпадении целого числа часов и минут. После окончания записи измерительной информации разобрать схему.

• 8.3.5 Определить систематическую составляющую абсолютной инструментальной погрешности определения координат в плане (широты и долготы) и высоты по формулам (1) и (2), например, для координаты В (широта):

(2) ^7V j=l

где В_д(9 - действительное значение координаты местоположения В в j-й момент времени, секунда;

B(j) - измеренное значение координаты местоположения В в j-й момент времени, секунда;

N - количество измерений.

Аналогичным образом определить систематическую составляющую абсолютной инструментальной погрешности определения координаты L (долготы) и Н (высоты).

• 8.3.6 Определить среднее квадратическое отклонение (СКО) случайной составляющей абсолютной инструментальной погрешности определения координат по формуле (3), например, для координаты В (широты):

(3)

Аналогичным образом определить СКО случайной составляющей абсолютной инструментальной погрешности определения координаты L (долготы) и Н (высоты).

• 8.3.7 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) и (5): где а - большая полуось эллипсоида, м;

  - для широты:

  ЛВ(м) = агс1"
  а(1-е²)

  7(l-e²sin² В)³

  ■ ЛВ(секунда);

  (4)

  - для долготы:

  ДЛ(л/) = агс\"

  a(\-e²}cosB

  7(1-е² sin² В)³

  • /\Ь(секунда),

  (5)

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (агеГ').

• 8.3.8 Определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) определения координат (например для координаты Н (высоты) по формуле (6):

• 8.3.9 Значения абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS находятся в пределах ±2 с (результаты поверки положительные), если выполняются требования п. 8.3.4 и значения абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 не превышает 3 м.

• 8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

  • 8.4.1 Собрать схему в соответствии с рисунком 3. Установить антенну навигационную на пункт геодезический.

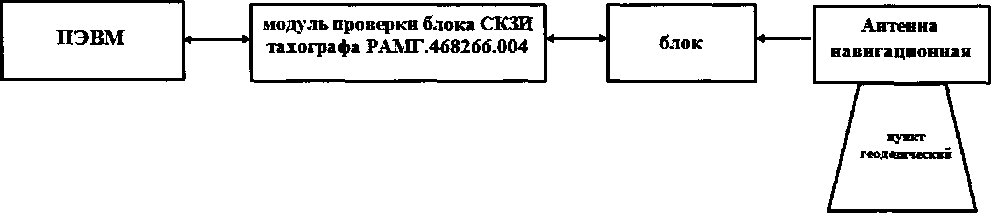

Рисунок 3 - Схема проведения измерений при определении абсолютной погрешности определения координат местоположения

• 8.4.2 Осуществить запись не менее 200 строк измерительной информации (координаты местоположения и скорость) на ПЭВМ при значении геометрического фактора PDOP не более 3.

• 8.4.3 Выполнить действия пп. 8.3.5 - 8.3.8.

• 8.4.5 Результаты поверки считать положительными, если значения абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находятся в пределах ±15 м.

• 8.5 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

  • 8.5.1 Используя информацию из п. 8.3.4 об измеренных значениях координат местоположения, определить абсолютную инструментальную погрешность определения координат местоположения в соответствии с пп.8.3.5-8.3.8.

  • 8.5.2 Результаты поверки считать положительными, если значения абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находятся в пределах ±3 м.

• 8.6 Определение абсолютной погрешности измерений скорости в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

  • 8.6.1 Используя измерительную информацию, полученную в пп. 8.3.4, 8.4.3, определить абсолютную погрешность измерений скорости в следующей последовательности.

  • 8.6.2 Определить абсолютную погрешность измерений скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 по формуле (7):

где Vдейств (j) - действительное значение скорости в j-й момент времени, км/ч;

V (j) - измеренное значение скорости в j-й момент времени, км/ч.

• 8.6.3 Результаты поверки считать положительными, если значения абсолютной погрешности измерений скорости в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находятся в пределах ±2 км/ч.

• 9.1 При положительных результатах поверки оформляется свидетельство о поверке или делается запись в паспорте, заверенная подписью поверителя и знаком поверки.

• 9.2 В случае отрицательных результатов поверки поверяемый блок к дальнейшему

применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.                  /

Заместитель генерального директора -                      J

начальник НИО-8 ФГУП «ВНИИФТРИ»                  /Т О.В. Денисенко

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
