Инструкция «МИЛЛИОММЕТР Е6-18» (Код не указан!)

1.

1983.1726-1875.900

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1983

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ МИЛЛИОМИЕТРА ЕБ-1В

Порядок расположения транспортной маркировки

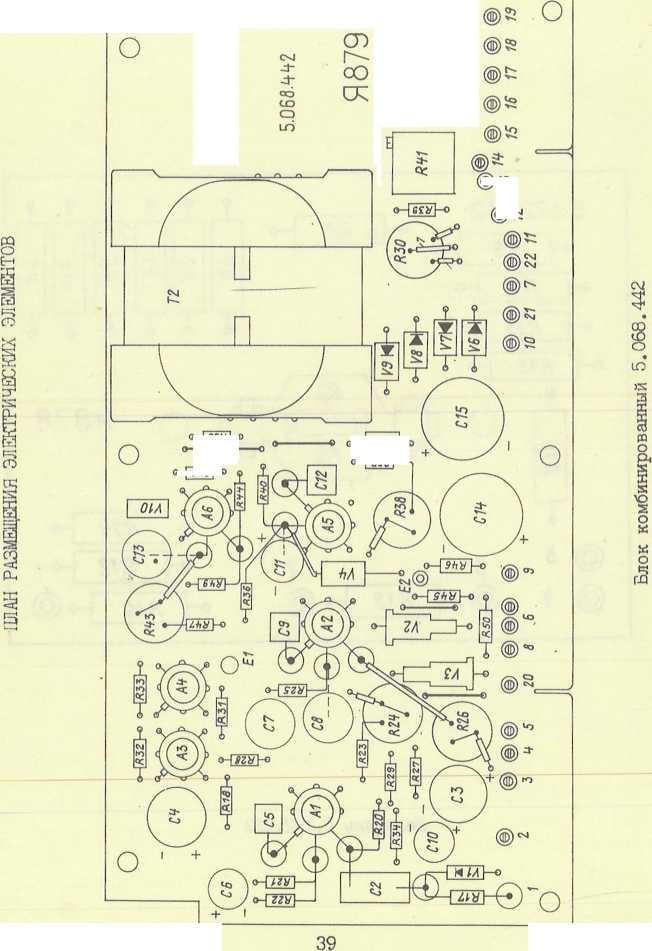

План размещения основных электрических элементов .. Расположение ЗИП ...................................

Чертеж упаковки ....................................

Таблица напряжений микросхем .......................

Таблица напряжений в контрольных точках ............

Схемы электрические принципиальные трансформаторов и таблицы намоточных данных ..........................

Форма протокола определения основной погрешности ... Порядок расположения транспортной маркировки и пломб ............................................

ПРОДОЛЖИТЕ ПРИЛОЖЕНИЯ 9

• I. НАЗНАЧЕНИЕ

• 1.1. Миллиомметр E6-I8 предназначен для измерении малых значений активных электрических сопротивлений, шкалы прибора проградуированы в омах.

Чертеж шкал приведен в „приложении I.

• 1.2. Рабочие условия применения прибора:

• - температура окружающего воздуха от 263 до 313 К (от минус 10 до +40 °C);

• - относительная влажность воздуха до 95 % при температуре 303 К (30 °C);'

• - атмосферное давление 61,3-104 кПа (460-780 мм рт.ст.);

• - напряжение питания от сети 220 -22 В, частотой 50 ±0,5 Гц и содержанием гармоник до 5 %.

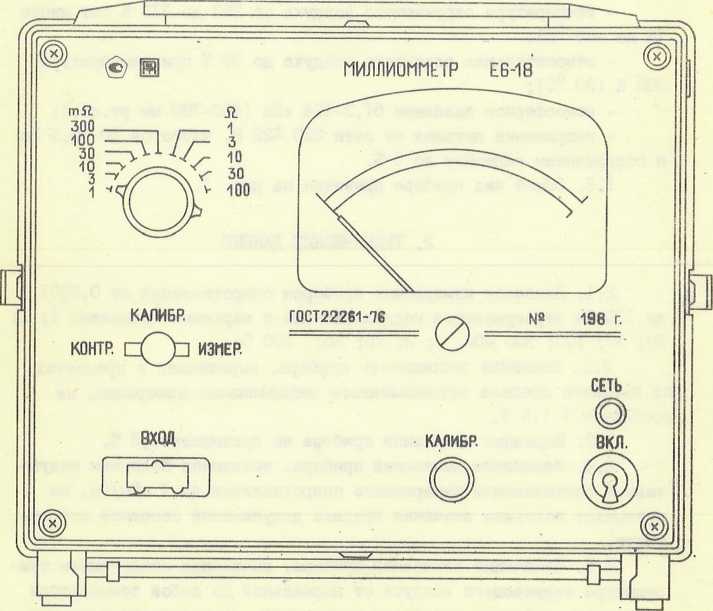

• 1.3. Общий вид прибора приведен на рис. I.

• 2. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 2.1. Диапазон измеряемых прибором сопротивлений от 0,0001

до 100 Ом перекрывается по,ддиапазонами с верхними пределами I; 3; 10; 30; 100; 300 мОм, I; 3; 10; 30;  100 Ом.

• 2.2. Основная погрешность прибора, выраженная в процентах от верхнего предела установленного поддиапазона измерения, не превышает ± Т,5 %.

• 2.3. Вариация показаний прибора не превышает 0,5 %.

• 2.4. Изменение показаний прибора, вызванное наличием индуктивной составляющей измеряемого сопротивления до I nJTh/Om, не превышает половины значения предела допускаемой основной погрешности.

• 2.5. Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры

в пределах рабочего интервала температур, не превышает половины значения предела допускаемой основной погрешности на каждые 10 °C изменения температуры.

• 2.6. Изменение показаний прибора, вызванное отклонением напряжения питания от номинального значения на ±10 не превышает половины значения предела допускаемой основной погрешности прибора.

/импульсный трансформатор

Сердечник'Н0Ю7.779.314

Провод намотки

Г1ЭТВ-939

Таблица

намоточных данньк

Экран КПРРТ

• 2.7. Прибор имеет выход для подключения самописца с входным сопротивлением не менее 10 кОм. Постоянное напряжение на клеммах для подключения самописца 100 -1,5 мВ при положении указателя прибора на конечной отметке шкалы.

• 2.8. Напряжение на разомкнутых токовых выводах 62 ^6 мВ частотой 78 —1,6 Гц.

• 2.9. Сопротивление одного токового провода измерительного кабеля прибора 12 -I мОм.

• 2.10. Время установления показания прибора не превышает 4 с.

• 2.11. Прибор сохраняет основные параметры в пределах норм после подключения к его входу в течение I мин объекта, значение сопротивления которого в 5 раз превышает значение верхнего предела установленного поддиапазона.

• 2.12. Время установления рабочего режима 5 мин.

• 2.13. Прибор сохраняет свои технические характеристики в пределах норм при питании его от сети переменного тока напряжением 220 i22 В частотой 50 i0,5 Гц и содержанием гармоник до 5 %.

• 2.14. Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 2,2 В’А.

• 2.15. Прибор допускает непрерывную работу в рабочих условиях в течении 8 ч при сохранении своих технических характеристик в пределах норм.

• 2.16. При поставке генеральному заказчику:

габаритные размеры прибора не более 248x211x213 мм; габаритные размеры укладочного ящика не более 356x333x375 мм; габаритные размеры транспортного ящика не более

При прочих поставках:

габаритные размеры прибора не более 233x211x168 габаритные размеры транспортного ящика не более

• 2.17. При поставке генеральному заказчику:

• 3. СОСТАВ ПРИБОРА

Состав прибора приведен в табл. I

Таблица I

• 4. УСТРОЙСТВО И РАБОТА ПРИБОРА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

  • 4.1. Принцип действия.

    прибора основан на измерении паде-сопротивлении при заданном значении сопротивление. Измерения проводится

    • 4.1.1. Принцип действия НИЯ йапряхения на измеряемом тока, проходящего через это по четырехпроводной схеме.

ТАБЛИЦА

НАПРЯЖЕНИЙ В' КОНТРОЛШЫХ ТОЧКАХ

ПРИМЕЧАНИЕ. Напряжения измеряются относительно общей клеммы ХЗ прибора вольтметром универсальным ВУ- 2 (B7-I5).

ТАБЛИЦА НАПРЯЖЕНИЙ МИКРОСХЕМ

Напряжение, В, на выводах

Обозначение по

ПРИМЕЧАНИЯ: I. Измерения производить относительно общего гнезда ХЗ "+" вольтметром универсальным ВУ-2 (B7-I5) при помощи щупа.

2. Допускаемые отклонения напряжений от указанных в таблице -20 %. Измеренные напряжения могут отличаться более чем на -20 % при условии, что прибор работоспособен и режимы работы элементов не превышают предельных норм, допускаемых Tj на них.

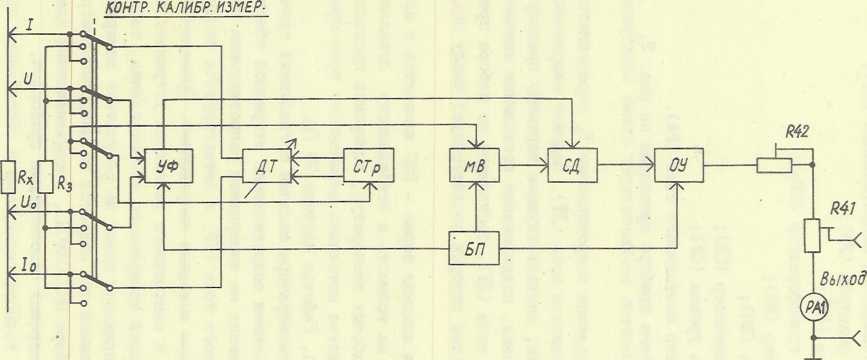

Схема электрическая структрурная

Rx - измеряемое сопротивление; ЕЗ - встроенное образцовое сопротивление; р,42 - резистор калибровки прибора; B4I - резистор калибровки выхода для подключения самописца.

Рис. 2

• 4,1.2. Основными составными частями прибора являются:

• - встроенное образцовое сопротивление (Ro);

• - усилитель с фильтром (УФ);

• - делитель тока (ДТ);

• - согласующий трансформатор (СТр);

• - мультивибратор (МВ);

• - блок питания (БП);

• - синхронный детектор (СД);

• - ограничитель уровня (ОУ);

• - микроамперметр постоянного тока (РА),

Структурная схема прибора приведена на рис. 2.

Нумерация элементов соответствует схеме электрической принципиальной.

Ток через измеряемое сопротивление Rjj определяется значением сопротивления делителя тока (ДТ). Падение напряжения на измеряемом сопротивлении, соответствующем верхнему пределу любого поддиапазона измерения, поддерживают постоянным изменением тока о помощыо делителя тока (ДТ), состоящего из набора прецизионных резисторов, количество которых соответствует числу поддиапазонов измерения прибора.

Для исключения влияния термо - ЭДС контактов в измерительном тракте прибора на точность и стабильность показаний в заданном интервале рабочих температур, измерения проводят на переменном токе. В качестве источника переменного тока применен мультивибратор (МВ). Рабочая частота 78 Гц.

На выход мультивибратора включен согласующий трансформатор (СТр) с низким значением сопротивления вторичной обмотки.

Падение напряжения на измеряемом сопротивлении усиливается усилителем переменного тока (УФ) и детектируется синхронным детектором, управляющим выходным напряжением. Применение фильтра в тракте усилителя и синхронного детектора устраняет влияние индуктивной составляющей измеряемого сопротивления, собственных шумов усилителя и напряжения помех на результаты измерений.

Продетектированный ток подается на микроамперметр (PAI), а также на выход прибора ВЫХ.САМОП., предназначенный для регистрации результатов измерения самопишущими приборами.

Для повышения точности измерений и обеспечения проверки работоспособности прибора имеется возможность периодической калибровки. При установке переключателя рода работ в положение КАЛИБР, к выходу мультивибратора (СТр) и ко входу усилителя (УФ) через

ПРИЛОЖЕНИЕ 5

ЧЕРТЕЖ УПАКОВКИ

I - полиэтиленовый мешок; 2 - упаковочный лист; 3 - крышка транспортного ящика; 4 - транспортный ящик; 5 - стружка древесная;

6 - ящик укладочный; 7 - мешок с силикагелем на прокладке;

8 - полиэтиленовый мешок; 9 - прибор; 10 - этикетка; II - бумага оберточная; 12 - эксплуатационная документация; 13 - полиэтиленовый мешок.

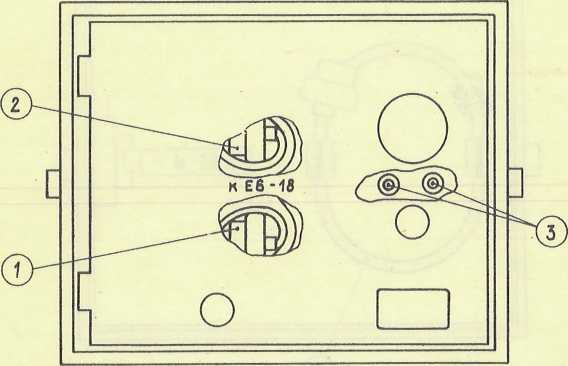

КРЫ113{А С ПРИНЛДЛЕЗЙНОСТЯМИ

делитель тока (ДТ) подключается образцовое сопротивление Ro, при этом указатель микроамперметра (ГА1) устанавливается на конечную отметку шкалы.

Точную установку указателя на конечную отметку шкалы осуществляют ручкой КАЛИБР,

В приборе предусмотрена защита показывающего прибора (РАТ) от случайных перегрузок, которые могут иметь место при неправильном выборе поддиапазона измерения или из-за больших внешних помех в режиме ИЗМЕР. при отсутствии на входе измеряемого объекта. Схема защиты от перегрузок состоит из интегратора с ограничением уровня (ОУ). Выходное импульсное напряжение синхронного детектора преобразуется в постоянное напряжение, которое поступает через ограничитель уровня напряжения на показывающий прибор. При увеличении уровня выше 120 % номинального значения срабатывает схема ограничения.

Блок питания (БП) обеспечивает двухполярное стабилизированное напряжение 13 В. Стабилизация осуществляется параметрическим стабилизатором.

• 4.2. Схема электрическая притщпиальная (см. приложение 2).

  • 4.2.1. Усилитель (УФ) выполнен на двух интегральных микросхемах AI и А2, образующих последовательно включенные широкополосный усилитель (AI) с глубокой отрицательной обратной связью (ООС) через резисторы R2I, R22 и конденсатор С6 и активный полосовой фильтр с ООС через резисторы R23-R25 и конденсаторы С7

и С8.

Для устранения шунтирования измеряемого сопротивления, усилитель имеет высокоомный вход.

На входе усилителя имеется-фазделительный конденсатор С2 и защита от случайных перегрузок на диоде VI.

Резистором R24 осуществляют корректировку фазы на выходе синхродетектора, а резистором R26 - регулировку электрического нуля прибора.

• 4.2.2. Делитель тока (ДТ) обеспечивает постоянство тока через измеряемое сопротивление при переключении поддиапазонов измерения прибора. Значение тока через измеряемое сопротивление

в зависимости от поддиапазона измерения приведено в табл. 2.

Таблица 2

• 4.2.3. Мультивибратор является источником переменного тока, подаваемого на измеряемый объект,и управляющего напряжения для синхронного детектора. Мультивибратор собран на микросхеме А6. Времязадающими элементами в цепи ООС являются конденсатор С13

и резисторы R43 и R47, а в цепи положительной обратной связи -резисторы F44 и R49. Выходное напряжение мультивибратора стабилизируется стабилитроном RIO. Для.согласования выхода мультивибратора с делителем тока, используется согласующий трансформатор TI (СТр) с малым значением сопротивления вторичной обмотки. Резне-, тор R43 служит для установки частоты мультивибратора.

• 4.2.4. Синхронный детектор собран по схеме параллельного ключа на микросхемах АЗ и А4. Управляющее напряжение подается на синхронный детектор с выхода мультивибратора через резисторы R32, R33. Нагрузкой детектора является входное сопротивление интегратора, подключенное через резистор R36.

• 4.2.5. Схема защиты от перегрузки собрана на микросхеме А5

и состоит из интегратора, образованного с помощью ООС на резисторах R40, R36 и конденсаторе СП, и ограничителя уровня напряжения на диоде \/5, включенном последовательно в цепь этой же ООС. В нормальных условиях диод И5 открыт току, протекающему через

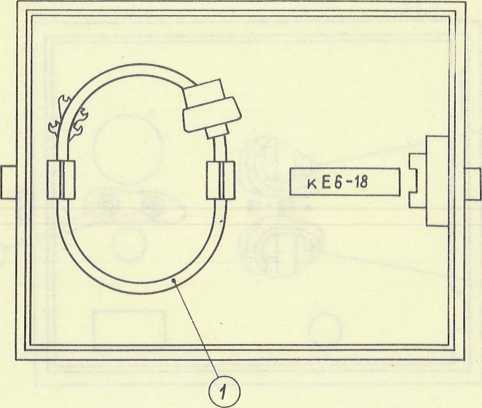

с принадлежностями

ПЕРЕДНЯЯ

• - кабель > 2;

• - кабель № 3;

• - вставки плавкие

5.172.132

] О

Делитель 5.172.132

резисторы R37 и R38, и микросхема работает в режиме интегратора напряжения. При повышении уровня выше предусмотренного диод частично запирается и уровень напряжения, измеряемого микроамперметром (PAI), ограничивается. Резистор R38 служит для установки уровня ограничения. '

• 4.2,6. Блок питания состоит из трансформатора Т2, выпрями-на диодах /6-^9 и фильтров, состоящих из конденсаторов CI5. Выпрямленное напряжение стабилизируется параметричес-стабилизаторами на диодах 1^2 и R3 и резисторах R45 и Р4б. Для индикации включения прибора используется светодиод HI. 4.3. Конструкция

• 4.3.1. Миллиомметр выполнен в виде-переносного прибора. Общий вид прибора приведен на рис.1. Основой конструкции прибора является корпус, состоящий из двух рам, соединенных четырьмя перфорированными стяжками в виде швеллеров и двух кожухов. Кожухи прибора крепятся к рамам с помощью винтов. Верхний кожух имеет ручку для переноски, а нижний кожух - четыре ножки, откидывающуюся скобу и скобы для закрепления шнура питания. Для удобства отсчета показаний с помощью откидывающейся скобы прибор можно поставить под углом к горизонтальной плоскости.

Спереди к рамам крепятся с помощью винтов субпанель и фальшпанель, а сзади фальшпанель. На передней субпанели установлены тумблер включения сети S3, индикатор включения сети HI, переключатели SI и 52, входной разъем XI, резистор R42 калибровки.

Показывающий прибор PAI крепится к передней панели с помощью специального фланца.

На задней панели закреплены выходные клеммы для подключения самопишущих приборов ВЫХ.САМОП. (Х2 и ХЗ), клемма корпуса (Х4), клемма защитного заземления прибора @(Х6), держатели вставок плавких 0,5 А (FI,F2). Там же расположены ввод шнура питания и счетчик времени наработки.

Вид прибора со стороны передней панели и вид со стороны задней панели приведены на рис.З и 4.

• 4.3.2. Переключатель поддиапазонов 51 имеет ручку, которая состоит из пластмассового корпуса и втулки. Ручка крепится с помощью винтов во втулке к оси переключателя. Для снятия ручки переключателя поддиапазонов оттяните с некоторым усилием на себя пластмассовый корпус и затем ослабьте находящиеся во втулке ручки винты.

• 4.3.3. После снятия верхнего и нижнего кожухов откриьается доступ к элементам прибора.

У задней стенки на подвижной раме закреплена печатная плата Я879, на которой размещены элементы УФ, СД, ОУ, МВ, БП и сетевой трансформатор. Перед поворотом этой платы отпустить винты, закрепляющие раму к корпусу прибора.

Вторая печатная плата Я878 крепится вместе с фиксатором переключателя поддиапазонов к передней субпанели прибора. На этой плате размещены резисторы С2-29В делителя тока и печатный переключатель поддиапазонов (SI).

• 4.3.4. Под переключателем SI к передней субпанели крепится переключатель рода работ прибора S2.

• 4.3.5. Соединения между функциональными узлами прибора выполнены жгутом и отдельными проводами.

• 4.3.6. Спереди и сзади прибор может закрываться крышками с резиновыми уплотнениями, рождений прибора при его ется крышками

• 4.3.7. В надлежностями мощью винтов, приложении 4.

  которые служат для предотвращения пов-переноске и хранении. Прибор комплекту-поставке генеральному заказчику, задней крышках имеются вкладыши с при-

  только при передней и прибора. Сверху к вкладышам крепятся крышки с по-Схема расположения принадлежностей приведена в При прочих поставках крышки отсутствуют

  и принад-

  счетчик для опре-

лежности помещаются в полиэтиленовый конверт.

• 4.3.8. Вмонтированный в прибор электрохимический времени (ресурсомер) типа ЭСВ-2,5-12,6-1 предназначен деления суммарного времени наработки прибора при его настройке, испытаниях и эксплуатации.

Счетчик снабжен капиллярным микрокулометром, наполненным двумя столбиками ртути, разделенными зазорами с электролитом.

Зазор перемещается в правую сторону при включении прибора и тем самым отсчитывает проработанное время по шкале, расположенной под микрокулометром.

Отсчет времени наработки производится по делению шкалы, против которого находится мениск (торец) левого столбика ртути.

Изменение направления отсчета (реверсирование) возможно изменением полярности питания счетчика. Реверсирование должно проводиться при достижении зазором положения не более 90-95 % от всей шкалы. Отсчет в этом случае ведется в обратном порядке.

Олектрохимц'.зским счетчиком комплектуются приборы', предназначенные для постааок генеральному заказчику.

ПРИЛОЖЕНИЕ 3

o-t

ПРОДОЛЖЕНИЕ ПРИЛОЖЕНИЯ 2

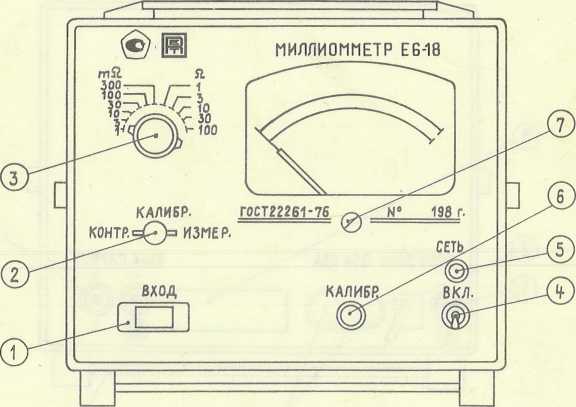

Вид прибора со стороны передней панели

- входной разъем;

• 2 - переключатель рода работ прибора;

• 3 - переключатель поддиапазонов измерения;

• 4 - тумблер СЕТЬ для включения прибора;

• 5 - индикатор включения;

• 6 - ручка калибровки прибора;

• 7 - корректор нуля показывающего прибора.

Рис. 3

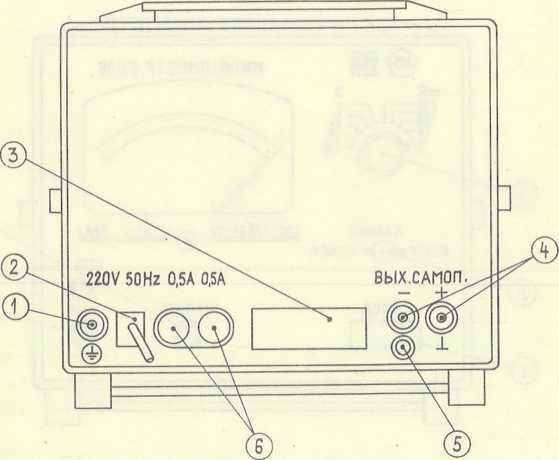

Вид прибора со стороны задней панели

• 1 - клемма защитного заземления;

• 2 - ввод шнура питания;

• 3 - счетчик времени;

• 4 - клеммы выхода 100

  «Ж для подключения самописца;

• 5 - клемма корпуса

• 6 - держатели вставок

  плавких

Рис. 4

• 5. МАРКИРОВАНИЕ И ПЛОМШРОВАНИЕ

  • 5.1. На передней панели прибора нанесена надпись МИЛЛИОМ-МЕТР E6-I8, товарный знак предприятия-изготовителя, знак государственного реестра, порядковый номер, год выпуска и надписи в соответствии с рис.З.

На верхнем кожухе с правой стороны имеется планка с обозначением Еб-18.

На задней панели нанесены надписи в соответствии с рис. 4.

• 5.2. Ящик укладочный имеет на верхней крышке алюминиевую планку с надписью МИЛЛИОММЕТР Еб-18 С ПРИНАДЛЕЖНОСТЯМИ И ЗАПАСНЫМИ ЧАСТЯМИ.

• 5.3. На приборе в правом заднем замке имеется углубление для пломбы. Для пломбирования задней стенки прибора используется чашка крепления задней стенки. Пломбирование производится мастикой битумной № 2.

• 5.4. Для пломбирования укладочного ящика в его замках предусмотрены отверстия.

• 6. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

  • 6.1. При получении прибора проверить его состав согласно табл. I и произвести общий осмотр. При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• - прибор не должен иметь механических повреждений соединительных элементов или других внешних дефектов, влияющих на его нормальную работу;

• - четкость маркировок;

• - переключатель подциапазонов измерения Должен обеспечить надежность фиксации.

• 6.2. Перед включением прибора, а также после его перемещения проверить положение указателя прибора, и, при необходимости, установить его на нуль с помощью механического корректора.

• 7. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

  • 7.1. По способу защиты человека от поражения электрическим током прибор относится к 01 классу ГОСТ 12.2.007.0-75.

  • 7.2. Заземлить корпус прибора. Клемма (^(Х6) для присоединения защитного заземления корцуса прибора находится на задней панели. Присоединить клемму защитного заземления перед выполнением других присоединений, а отсоединить после всех отсоединений,

  • 7.3. При включении прибора со снятым кожухом для ремонта или настройки"соблюдать максимальную осторожность и не прикасаться к неизолированным частям проводов с сетевым напряжением, плавких вставок 0,5 А (FI, F2), выключателя сети 53 и трансформатора на печатной плате.

• 8. ПОДГОТОВКА К РАБОТЕ

Перед началом работы с прибором:

• - соединить клемму с шиной заземления;

• - проверить механический нуль показывающего прибора, при необходимости установить его механическим корректором, расположенным в центре передней панели;

• - установить переключатель поддиапазонов в положение I00.Q,;

• - включить прибор в сеть и дать ему прогреться 5 мин.

После этого прибор готов для проведения измерений.

Для удобства снятия отсчета поставить прибор горизонтальной плоскости с помощью откидывающейся

• 9. ПОРЯДОК РАБОТЫ

  • 9.1. Подготовка к проведению измерений

  • 9.1.1.

  КАЛИБР.

  • 9.1.2.

  5 мин.

  • 9.1.3.

Установить перекшочатель рода работ в

Включить прибор. Время установления рабочего режима

Ручкой КАЛИБР, установить указатель показывающего прибора на конечную отметку шкалы. После этого прибор готов к работе.

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

• 9.2. Проведение измерений

• 9.2.1. Для проведения измерения выбрать необходимый кабель. Для подключения к прибору измеряемого объекта и образцовых измерительных катушек сопротивления при поверке прибора имеется три кабеля. Кабель № I, имеющий на конце наконечники, предусмотрен для подключения к прибору образцовых катушек типа РЗЮ, P32I и магазина P4830/I приповерке прибора, а также для подключения измеряемых объектов, имеющих отдельные токовые и потенциальные клеммы. Кабель № 2 имеет на конце зажимы. Токовые провода подведены к неизолированной части зажима, а провода для съема падения напряжения - к изолированной, поэтому при измерении этим кабелем необходимо следить, чтобы обе половины зажима имели электрический контакт с измеряемым объектом.

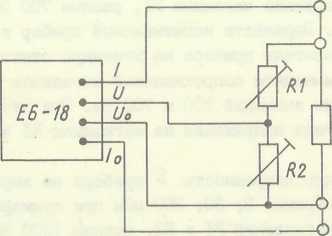

Для измерения объектов с распределенным по длине сопротивлением, например, стержней, использовать кабель Ж 3, у которого как токовый провод, так и провод для съема падения напряжения выведены через изолированную часть зажима в соответствии с гравировкой на зажиме. Измерительные провода выведены из изолированной части зажима в виде двух лезвий. При измерении кабелем № 3 зажимы подключить к измеряемому объекту так, как показано на рис.5. При этом измеренное сопротивление будет равно НИЮ отрезка

Рис. 5

Подключить соответствующий измерительный

Подключить измерительные провода к измеряемому объек-

Установ’ить переключатель поддиапазонов в положение

• 9.2.5. Установить переключатель рода работ в положение ИЗМБР, и по шкале показывающего прибора определить значение измеряемого сопротивления, подбирая соответствующий поддиапазон.

• 9.2.6. При работе с самописцем после подключения самописца к клеммам и "+" на задней панели откалибровать прибор и проводить измерения по пп. 9.2.1-9.2.5. При этом переключатель рода работ должен быть в положении ИЗМЕР.

• 9.2.7. Прибор допускает проводить измерения сопротивления объекта при наличии на объекте напряжения постоянного тока. Допускаемые падения напряжения постоянного тока на объекте, в зависимости от установленного поддиапазона измерения, приведены в табл.З.

Таблица 3

• 9.2.8. Запрещается оставлять токовые провода (I, 1^) под внешним постоянным напряжением, если переключатель рода работ находится в положении КАЛИБР., так как переклвчатель рода работ в этом положении замыкает накоротко токовые провода я это может привести к выходу из строя внешнего источника напряжения.

• 9.2.9. Прибор допускает проводить измерения сопротивления объекта, если на объекте имеется напряжение переменного тока от внешнего источника (помехи).

же положить прокладку из картона и на нее два мешка с силикагелем. Затем полиэтиленовый мешок сварить термическим способом. Подготовленный таким образом прибор поместить в укладочный ящик. Укладочный ящик закрыть и опломбировать.Для транспортирования укладочный ящик с прибором обернуть бумагой, обвязать шпагатом и поместить в тарный ящик, свободное пространство между ящиками заполнить древесной стружкой. Тарный ящик закрыть крышкой, скрепить стальной лентой или проволокой и пломбировать. Пломбы при транспортировании защитить скобами.

• 13.1.2. При отсутствии в комплекте поставки укладочного ящика упаковку производить следующим образом.

Эксплуатационную документацию уложить в бумажный конверт и заклеить. Весь ЗИП поместить в бумажный конверт и заклеить этикеткой. Эксплуатационную документацию, ЗИП и прибор поместить в картонную коробку с заполнением пространства между стенками прибора и коробки прокладками из гофрированного картона или другого прокладочного материала. Перед ящик швы картонной коробки заклеить коробку обернуть бумагой и обвязать

После этого картонную коробку

• 13.2.2, Прибор допускает транспортирование всеми видами транспорта в транспортной таре, при условии защиты от прямого воздействия атмосферных осадков и пыли. Не допускается кантование приборов.

• 12. ПРАВИЛА ХРАНЕНИЯ

  • 12.1. Приборы допускают хранение

  в следующих условиях:

  • - температура окружающего воздуха до +25 ОС);

  • - относительная влажность воздуха

  298 К (+25 °C);

  • 12.2. Прибор допускает хранение в

  в следующих условиях:

  • - температура окружающего воздуха нус 30 до +30 ОС);

  в отапливаемом хранилище

  от 278 до 298 К (от +5

  до 80 % при температуре

  неотапливаемом хранилище

  от 243 до 303 К (от ми-

• - относительная влажность воздуха до 98 % при температуре 298 К (+25 °C).

• 12.3. Срок хранения приборов в отапливаемом хранилище до 10 лет, в неотапливаемом - 5 лет.

• 12.4. Приборы, прибывшие для длительного хранения, содержат в укладочном ящике.

• 12.5. Через каждые 12 месяцев прибор вынимают из укладочного ящика, снимают переднюю и заднюю крьппки и подключают к источнику питания для 1-часового прогрева. Подключение к источни- . кам питания обязательно, так как это требуется для формовки конденсаторов К50-6.

• 12.6. Через каждые два года хранения необходимо определить основную погрешность в соответствии с указаниями по поверке, приведенными в разделе II.

• 13. ТРАНСПОРТИРОВАНИЕ

  • 13.1. Тара, упаковывание и маркирование упаковки

Упаковку прибора необходимо производить в условиях, указанных в п. II.2.1.

• 13.1.1. При наличии в комплекте поставки укладочного ящика упаковку производить следующим образом. Эксплуатационную документацию уложить в полиэтиленовый мешок, который сварить термическим способом и положить на дно укладочного ящика. Прибор закрыть спереди и сзади крышками. В полиэтиленовый мешок установить прокладку из картона, на которую ставят прибор. Сверху так-'

Для контроля влияния напряжения помехи на показания прибора переключатель рода работ перевести в положение КОНТР, и присоеди-•нжть требуемый измерительный кабель к измеряемому объекту. Если при атом указатель прибора отклоняется от нулевой отметки не более I % от длины шкалы, то можно проводить измерения.

• 9.2.10. Прибор допускает проводить измерение сопротивления объекта, если измерительный объект находится под напряжением постоянного тока до 150 В относительно корпуса прибора.

• 9.2.11. Прибор допускает проводить измерение при наличии индуктивной составляющей измеряемого сопротивления до I мГн/Ом.

Изменение показаний при этом не Превышает половины основной погрешности.

• 10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

• 10.I. Перечень наиболее часто встречающихся или возможных неисправностей приведен в табл. 4.

  Таблица 4

  Вероятная причина неисправности

  Метод устранения

Наименование неисправности, внешнее проявление и дополнительные признаки

• 10.2. Для замены светодиода (индикатора) отвинтить колпачок и вынуть светодиод из держателя. Заменить светодиод в держателе на новый в соответствии с указанной полярностью.

• 10.3. Для выявления и замены неисправных элементов снять заднюю фальшпанель, отвинтить два винта и откинуть печатную плату Я879 вместе с рамой.

• 10.4. Элементы электрической схемы прибора заменить в соответствии с данными, указанными в перечне элементов (см. приложение 2).

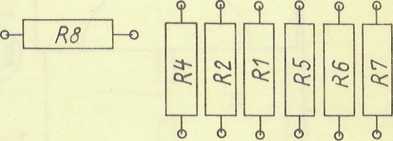

■ При замене некоторых элементов требуется настройка прибора. Расположение органов настройки показано на схеме расположения элементов, приведенной в приложении 3.

Таблица напряжений микросхем приведена в приложении 6.

• 10.5. Для ремонта переключателя диапазонов снять нижний и верхний кожухи прибора, отвинтить две гайки, закрепляющие плату Я878

  к фиксатору, отпаять провода от платы и вынуть плату.

  • 10.6. После ремонта переключателя трущиеся части переключа-смазать вазелином кремнийорганическим марки КВ-3.

  • 10.7. Указания по настройке прибора.

  • 10.7.1. Настройка должна проводиться в условиях, указанных

  • 11.2.1.

  • 10.7.2. Перечень контрольно-измерительной аппаратуры (КИА),

  теля

  в п.

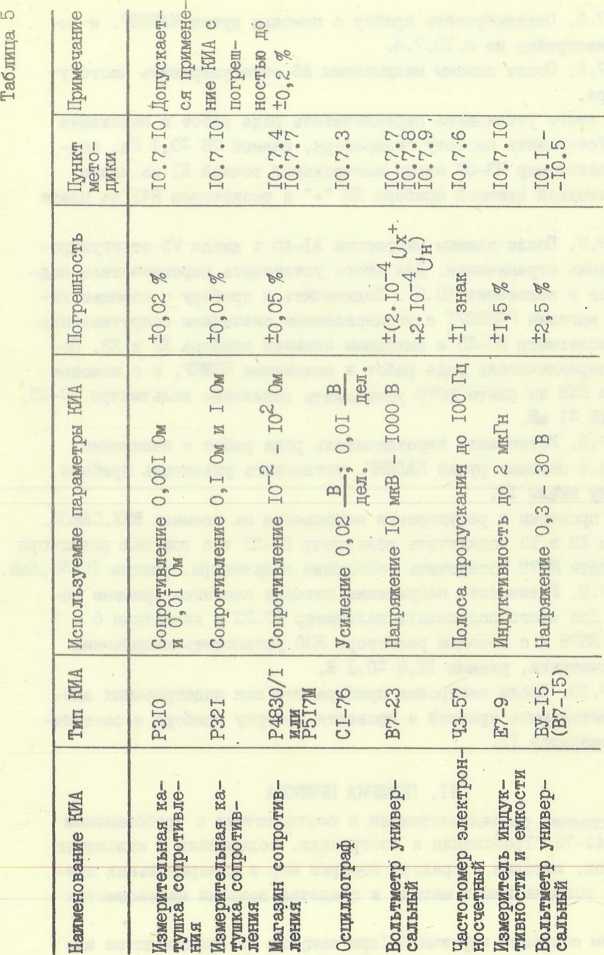

применяемой при настройке, приведен в табл. 5.

• 10.7.3. После замены микросхем AI-A4 отрегулировать фазочастотную характеристику усилителя на отсутствие фазового сдвига относительно фазы генератора.

•         Для этого подключить в контрольной точке EI осциллограф

CI-76 через делитель 1:10 и резистором R24 установить минимальный фазовый сдвиг.

• 10.7.4. После замены микросхем А2-А5 отрегулировать уровень электрического нуля.

Для этого установить переключатель поддиапазонов в положение 100 ЛА . Подключить к прибору с помощью кабеля № I магазин P4830/I с установленным значением сопротивления 10 Ом. Включить переключатель рода работ в положение ИЗМЕР. и с помощью резистора R26 на плате Я879 установить указатель прибора на отметку I шкалы.

где R2 - действительное значение сопротивления магазина R2 при установке указателя прибора на отметку шкалы I.

В2н - номинальное значение сопротивления магазина Й2, равное 100 Ом.

Результаты поверки считаются положительными, если приведенная погрешность не превышает предела допускаемой основной погрешности прибора.

• II.3.5. Определить напряжение на разомкнутых токовых выводах на поддиапазоне 3 мОм милливольтметром ВЗ-56, а частоту частотомером 43-57 по схеме рис.7. При этом переключатель рода работы прибора должен быть установлен в положение ИЗМЕР. и должен быть использован измерительный кабель № I.

  измерен-

Результаты поверки считаются положительными, если ное напряжение равно 62 ±6 мВ, а частота 78 ±1,6 Гц.

ВЫХ.САМОП. с помощью вольтметра В7-23, подключаемого к

Х2 и ХЗ. Установить переключатель рода работ в положение КАЛИБР, и с помощью ручки КАЛИБР, установить указатель прибора на отметку 10 шкалы.

Результаты поверки считаются положительными, если выходное напряжение прибора равно 100 ±1,5 мВ.

• II.4. Оформление результатов поверки

• 11.4.1. Результаты поверки оформить в виде протоколов. Формы протоколов приведены в приложении 9.

• 11.4.2. Положительные результаты поверки оформить клеймением поверенного прибора и записью результатов поверки в формуляр прибора, заверенной подписью поверителя и оттиском поверительно-го клейма.

При необходимости в формуляре приводят результаты поверки миллиомметра. Допускается, по требованию организаций, представивших прибор на поверку, выдавать свидетельство установленной формы с

таты ляре татами, к выпуску из производства и ремонта, а также к применению запрещается, и на него должно быть погашено ранее установленное клеймо. В формуляр прибора должна быть внесена соответствующая запись. При этом должно быть выдано извещение с указанием причин недопустимости применения прибора.

Схема соединения аппаратуры при определении основной погрешности на поддиапазонах 3; 30; 300 мОм

Ко - образцовая катушка сопротивления, в качестве кото^й используются измерительные катушки сопротивлений P3I0 или P3<si.

P3I0 - 0,01 Ом для поддиапазона 3 мОм;

P32I - 0,01 Ом для поддиапазона 30 мОм;

P32I - I Ом для поддиапазона 300 мОм;

RI, R2 - магазины сопротивлений P4830/I.

Схема соединения аппаратуры при определении уровня и частоты напряжения на разомкнутых токовых клеммах прибора

Рис. 7

• 10.7.5. Откалибровать, прибор с помощью ручки КАЛИБР, и повторить настройку по п.10.7.4.

• 10.7.6. После замены микросхемы А6 отрегулировать частоту генератора.

Для этого установить переключатель рода работ в положение КАЛИБР. Установить частоту генератора, равной 78 ±0,1 Гц, подключая частотомер 43-57 между контрольной точкой EI на плате Я879 и выходной клеммой прибора ХЗ "+" и резистором Р43 на плате Я879.

• 10.7.7. После замены микросхем AI-A5 и диода V5 отрегулировать уровень ограничения. Для этого установить переключатель поддиапазонов в положение 10 .Л. Подключить к прибору с помощью кабеля № I магазин P4830/I с установленным значением сопротивления 50 Ом и вольтметр В7-23 к выходным клеммам прибора Х2 и ХЗ. Поставить переключатель рода работ в положение ИЗМЕР. и с помощью резистора К38 на плате*Я879 установить показание вольтметра Б7-23, равным II8 ±1 мВ.

• 10.7.8. Установить переключатель рода работ в положение КАЛИБР, и с помощью ручки КАЛИБР, установить указатель прибора на отметку шкалы 10.

Для проверки и регулировки напряжения на клеммах ВЫХ.САМОП. к клеммам Х2 и ХЗ подключить вольтметр В7-23 и с помощью резистора ' Е4Т на плате Я879 установить показ.ание_ вольтметра, равным 1С0±0,5мВ.

• 10.7.9. Установить напряжение питания счетчика времени наработки. Для этого подключить вольтметр В7-23 к лепесткам б и 7 на плате Я879 и с помощью резистора РЗО установить напряжение питания счетчика, равным 12,6 ±0,1 В.

• 10.7.10. После настройки прибора все оси подстроечных элементов застопорить краской и провести поверку прибора в соответствии с разделом II.

• II. ПОВЕРКА ПРИБОРА

Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.042-72 "Требования к построению, содержанию и изложению

Собрать схему измерения, изображенную на рис.б,при определении основной погрешности прибора на верхних пределах поддиапазонов измерения 3; 30; 300 мОм.

Установить сопротивление магазина RI, равным 700 Ом, а магазина R2, равным 300 Ом. Перевести испытываемый прибор в режим ИЗМЕР. и установить указатель прибора на конечную отметку шкалы 30 последовательным изменением сопротивлений магазинов R2 и RI относительно номинальных значений 300 и 700 Ом. При этом суммарное сопротивление делителя напряжения на магазинах RI и R2 должно быть равно 1000 Ом.

Приведенную основную погрешность S прибора на верхних пределах поддиапазонов измерения 3; 30; 300 мОм при суммарном сопротивлении магазинов сопротивлений RI и R2, равном числить по формуле:

5= а -        100 %.

Е2н

где R2 - действительное значение сопротивления при установке указателя испытываемого нечную отметку шкалы.

Rg - номинальное значение сопротивления магазина R2, равное 300 Ом.

Основную погрешность прибора на поддиапазоне I мОм на числовой отметке шкалы I определить по схеме, приведенной на рис.б. Использовать в качестве образцовой меры сопротивления Ro катушку РЗЮ с номинальным сопротивлением 0,001 Ом.

Установить номинальные значения сопротивлений магазинов равными: R2 - 100 Ом и RI - 900 Ом. Затем перевести испытываемый прибор в режим ИЗМЕР. и установить указатель прибора на oTMeTKjf шка.чы I последовательным изменением сопротивлений магазинов R2 и RI относительно номинальных значений. При этом суммарное сопротивление делителя напряжения на магазинах R2 и RI должно быть равным 1000 Ом.

Приведенную основную погрешность S прибора на числовой отметке шкалы I, при суммарном сопротивлении делителя, равном 1000 Ом, вычислить по формуле:

,             R2

5 = 0,1(1--).1оо %

R2H

• II.2. Условия поверки и подготовка к ней.

• 11.2.1. При проведении поверки должны соблюдаться следующие условия: •

• - температура окружающей среды 293 ±5 К (20 -5 °C);

• - относительная влажность воздзгха 65 ±15 %;

• - атмосферное давление 100 ±4 кПа (750 -30 мм рт.ст.);

• - напряжение источника питания 50 Гц.,220 ±4,4 В.

• 11.2.2. Перед проведением операции поверки необходимо выполнить подготовительные работы, оговоренные в разделе 8.

• 11.2.3. Включить на самопрогрев образцовые и вспомогательные средства поверки на время, указанное в их эксплуатационной документации, поверяемый прибор - на 5 мин.

• 11.3. Проведение поверки

• 11.3.1. При проведении внешнего осмотра произвести все опе-• рации по п. 6.1. Приборы, имеющие дефекты, бракуют и направляют

в ремонт.

• 11.3.2. Произвести опробование работы прибора по пп. 9.2.1--9.2.4 для оценки, его неисправности. Неисправные приборы бракуют и направляют в ремонт.

• 11.3.3. Определение метрологических параметров.

• 11.3.4. Определить основную погрешность на поддиапазонах 3 и Ю Ом на всех числовых отметках шкалы, на поддиапазонах 3; 10; 30; 100 и 300 мОм определить погрешность только на конечных отметках шкалы, а на поддиапазонах I, 30 и 100 Ом - на конечных отметках шкалы и на тех числовых отметках, где была определена наибольшая положительная и~отрицательная погрешность _(или на1н большая и наименьшая погрешность, если все погрешности одного знака).

На поддиапазоне I мОм погрешность определить на числовых отметках I и 10,

Для’определения погрешности прибора подключить, к входным клеммам испытываемого прибора сопротивления образцовых катушек РЗЮ, P32I или магазина P4830/I. При этом необходимо учитывать начальное сопротивление магазина P4830/I при определении погрешности на числовых отметках шкал поддиапазонов I и 3 Ом. При измерениях клемма корпуса магазина P4830/I должна быть соединена с клеммой корпуса прибора.

Катушки подключить к прибору кабелем № I, а магазин P4830/I - кабелем № 2.

ю

I I

+ I

О m Os <и в fe> S

К О) S Р о о S Ф о о t=c g е К

ф Q> « t=( {У О Ф S Pi р«р ь с о

Периодичность поверки в процессе эксплуатации и хранения устанавливается предприятием, использующим прибор с учетом условий и интенсивности его эксплуатации, но не реже одного раза в два года.

• 11.1. Операции и средства поверки

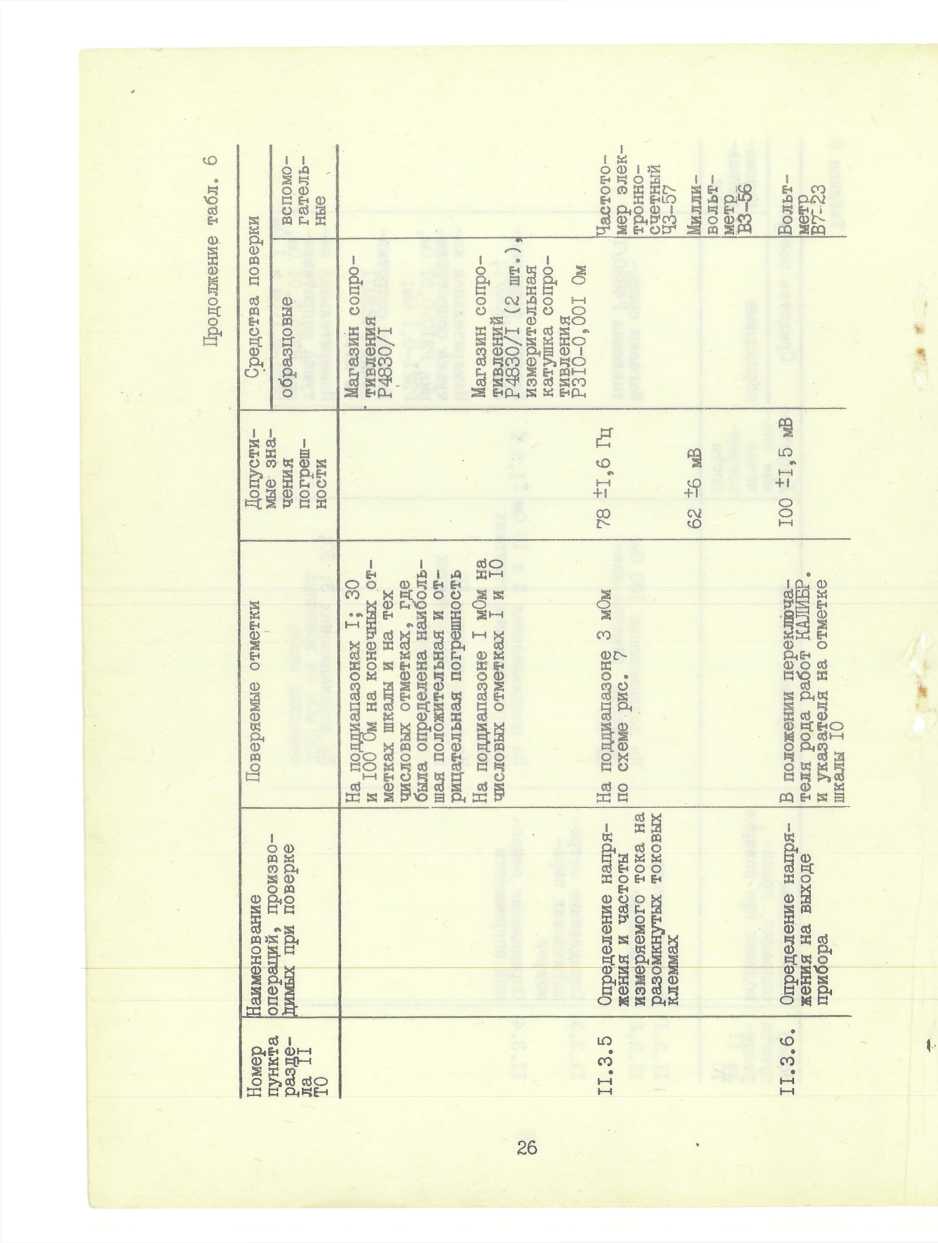

• 11.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 6.

ПРИМЕЧАНИЯ: I. Вместо указанных в табл.6 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.

• 11.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки, необходимых при поверке, указаны в табл. 7.

Таблица 7

Вспомогательные

Вольтметр

27
