Методика поверки «Приемники измерительные ENENSYS Referee II» (МП РТ 2284-2015)

«-

ФЕОЕРЛЛЬНОЕ ЛГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРА1ЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ •ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ •РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора ест - Москва»

Е.В. Морин

Государственная система обеспечения единства измерений

Приемники измерительные ENENSYS Referee П

Методика поверки

МП РТ 2284-2015

г. Москва 2015

Содержание

• 1 Введение......................................................

• 2 Операции поверки.......................................

• 3 Средства поверки........................................

• 4 Требования к квалификации поверителей

• 5 Требования безопасности...........................

• 6 Условия поверки.........................................

• 7 Подготовка к поверке.................................

• 8 Проведение поверки...................................

• 9 Оформление результатов поверки.............

• 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверки приемников измерительных ENENSYS Referee II.

• 1.2 Поверка приемников измерительных ENENSYS Referee II проводится аккредитованными органами метрологической службы. Интервал между поверками - 12 месяцев.

• 1.3 Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на комплексы.

• 2.1 При поверке вьшолняют операции, представленные в таблице 1.

Таблица 1

• 2.2 в случае выявления несоответствия требованиям в ходе вьшолнения любой операции, указанной в таблице 1, поверяемый приемник бракуется, поверка прекращается, и на него оформляют извещение о непригодности в соответствии с ПР 50.2.006-94.

• 3.1 При проведении поверки приемников измерительных ENENSYS Referee II следует применять средства поверки, указанные в таблице 2.

• 3.2 Таблица 2

  Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки
  8.3.1-8.3.3	Анализатор телевизионный R&S ETL: диапазон частот 500 кГц - 3 ГГц; погрешность < 0,5 дБ
  8.3.1-8.3.3	Тестер телерадиовещательный R«&S SFE диапазон частот от 100 кГц до 2,5 ГГц
  Примечания: 1 Применяемые при поверке средства измерений должны быть поверены и иметь действую щие свидетельства о поверке. 2 Допускается применение иных средств измерений, обеспечивающих определение метро логических характеристик поверяемого приемника с требуемой точностью.

• 4.1 К проведению поверки приемников измерительных ENENSYS Referee II допускается инженерно-технический персонал со среднетехническим или выспшм радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации и документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителя по ПР 50.2.012-94).

• 5.1 При проведении поверки приемников необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

• 5.2 К проведению поверки допускаются лица, прошедщие инструктаж по технике безопасности на рабочем месте, освоивщие работу приемников измерительных ENENSYS Referee II и применяемыми средствами поверки.

• 5.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

• 5.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и вьпслючением мощных потребителей электроэнергии и мощных импульсных помех.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха........................(25 ± 5) °C;

• - относительная влажность воздуха..........................не более 80 %;

• - атмосферное давление..............................................от 84 до 106,7 кПа

(от 630 до 800 мм рт. ст.)

• 7.1 Порядок установки приемников измерительных ENENSYS Referee II на рабочее место, включения, управления приведены в руководстве по эксплуатации на него.

• 7.2 Убедиться в вьщолнении условий проведения поверки.

• 7.3 Выдержать комплекс в вьжлюченном состоянии в условиях проведения поверки не менее двух часов, если он находился в отличных от них условиях.

• 7.4 Выдержать прибор во включенном состоянии не менее 5 минут.

• 7.5 Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

• 8.1 Внещний осмотр

  • 8.1.1 Провести визуальный контроль чистоты и целостности всех соединителей поверяемого приемника. В случае обнаружения посторонних частиц провести чистку соединителей.

  • 8.1.2 Проверить отсутствие механических повреждений, щумов внутри корпуса, обусловленных наличием незакрепленньк деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

Примечание - К механическим повреждениям относятся глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе приемника, а также другие повреждения, непосредственно влияющие на технические характеристики измерителя.

• 8.1.3 Результаты вьшолнения операции считать положительными, если:

• - отсутствуют механические повреждения на соединителях и корпусе поверяемого приемника;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивньк паров;

• - маркировка, наносимая на поверяемый приемник разборчива;

• - пломбы не нарушены.

• 8.2 Опробование

При опробовании проверяется возможность выбора полосы пропускания и идентификация типа модуляции.

Перед опробованием вьшолнить следующие процедуры.

Для запуска приемника измерительного ReFeree II необходимо инсталлировать программное обеспечение DiviSuite на компьютер.Необходимые инструкции по инсталляции см. в руководстве пользователя п 3.

Подключить приемник через USB 2.0 к компьютерному входу USB.

Запустить на компьютере программу DiviSuite.

Присоединить вькод тестера SFE out к RF входу приемника ReFeree II.

Для опробования прибора вьшолнить следующие процедуры.

Установить на тестере R&S SFE режим формирования цифрового телевизон-ного сигнала:

• - Предварительная установка (Preset);

• - Freq-222 МГц;

• - Level - минус 10 дБм;

• - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

• - Стандарт DVB-T/T2;

• - Channel BAND - на выбор 7 либо 8 МГц;

• - Constellation - на выбор QPSK, 16QAM, 64QAM, 256 QAM;

• - TS Player «Вкл».

В программе DiviSuite приемника ReFeree II выбрать закладку "RF" в окне "Input Configuration". Затем добавить каналы в список каналов щелчком по кнопке "+". Открывается окно Channel editor (Редактор каналов).

Установить несущую частоту 222 МГц, полосу пропускания на выбор 7 либо 8 МГц в зависимости от того, что установлено на тестере R&S SFE.

Для начала проведения контроля параметров сигнала нажать кнопку start расположенная в левом нижнем углу экрана, затем вкладку Monitiring.

Результаты опробования считаются удовлетворительными, если в вкладке monitoring - RF отображаются параметры входного сигнала с установленной полосой пропускания и определяется вид модуляции установленной на тестере SFE.

• 8.3 Определение метрологических и технических характеристик

8.3.1 Проверка частотных диапазонов и определение абсолютной погрешности измерения уровня сигнала

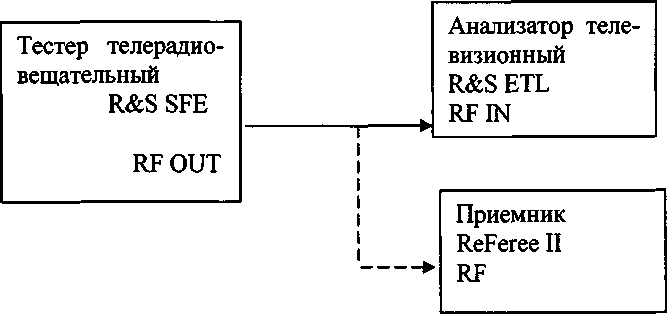

Вьшолнить соединение приборов в соответствии с рисунком 1.

Рисунок 1

Установить на тестере R&S SFE режим формирования цифрового телевизионного сигнала

• - Предварительная установка (Preset);

-Freq-178 МГц;

• - Level - минус 85 дБм;

• - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

• - Стандарт DVB-T/T2;

• - Channel BAND - 8 МГц;

• - Constellation -64QAM;

• - TS Player «Вкл».

С выхода RF out тестера телерадиовещательного R&S SFE, сигнал подать на вход ТВ анализатора телевизионного R&S ETL, с помощью которого провести измерения по точкам указанным в таблице 3, полученные результаты занести в таблицу 3. Затем кабель отсоединить от анализатора ETL и подключить к RF входу приемника ReFeree II. С помощью плагина RF Scope провести измерения по тем же точкам, указанным в таблице 3, результаты записать.

Таблица 3

3

Абсолютную погрешность рассчитать по формуле 1

ди — Аиизм! ■ Auh3m2 (1) где, Аиизм! измеренный уровень приемником ReFeree II

Auh3m2 измеренный уровень анализатором телевизионным ETL (эталон)

Установить на тестере R&S SFE режим формирования цифрового телевизионного сигнала

• - Предварительная установка (Preset);

-Freq-500 МГц;

• - Level - минус 30 дБм;

• - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

• - Стандарт DVB-T/T2;

• - Channel BAND - 8 МГц;

• - Constellation -64QAM;

• - TS Player «Вкл».

С выхода 50 Ом тестера телерадиовещательного R&S SFE, сигнал подать на вход анализатора телевизионного R&S ETL, с помощью которого измерить параметр сигнал/шум выходного сигнала тестера телерадиовещательного R&S SFE в диапазоне до 24 дБ. Занести результат в таблицу 4.

Затем кабель отсоединить от анализатора ETL и подключить к RF входу приемника ReFeree П.

Выбрать закладку "RF" в окне "Input Configuration", задать частоту 500 МГц, нажать кнопку start (начать измерения). Затем выбрать плагин RF Scope и провести измерения C/N по тем же точкам, результаты записать в таблицу 4.

Результаты поверки считаются удовлетворительными, если относительная погрешность измерения сигнал/шум не превышает значения ± 1 дБ в диапазоне значений для стандарта DVB-T2 от 0 до 40 дБ, для стандарта DVB-T от 0 до 31 дБ.

Вьщолнить соединение приборов в соответствии с рисунком 1.

Установить на тестере R&S SFE режим формирования цифрового телевизионного сигнала:

• - Предварительная установка (Preset);

-Freq-500 МГц;

• - Level - минус 30 дБм;

• - Вид модуляции «Digital» (ЦИФРОВОЕ ТЕЛЕВИДЕНИЕ);

• - Стандарт DVB-T/T2;

• - Channel BAND - 8 МГц;

• - Constellation -64QAM;

• - TS Player «Вкл».

С выхода 50 Ом тестера телерадиовещательного R&S SFE, сигнал подать на вход анализатора телевизионного R&S ETL, с помощью которого измерить параметр MER выходного сигнала тестера телерадиовещательного R&S SFE. Занести результат в таблицу 5. Затем кабель отсоединить от анализатора ETL и подключить к RF входу приемника ReFeree П.

Выбрать закладку "RF" в окне "Input Configuration", задать частоту 500 МГц, нажать кнопку start (начать измерения). Затем выбрать плагин RF Scope и провести измерения MER по тем же точкам, результаты записать в таблицу 5.

Таблица 5

Результаты проверки считаются удовлетворите.1ьнымн, если относительная погрешность измерения модуляционной ошибки MER не превышает значения ± 1 дБ.

• 9.1 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с ПР 50.2.006-94.

• 9.2 При отрицательных результатах поверки прибор признается негодным к дальнейшей эксплуатации и на него выдают извещение о непригодности в соответствии с ПР 50,2.006 с указанием причин.

^Начальник лаборатории № 441

ФБУ «Ростест-Москва»
