Руководство по эксплуатации «УСТАНОВКА АВТОМАТИЗИРОВАННАЯ ДЛЯ ПОВЕРКИ ЛЮКСМЕТРОВ, ЯРКОМЕРОВ, ПУЛЬСМЕТРОВ И РАДИОМЕТРОВ УЛР-1А» (ЭТ 4.100.000 РЭ)

УСТАНОВКА АВТОМАТИЗИРОВАННАЯ ДЛЯ ПОВЕРКИ ЛЮКСМЕТРОВ, ЯРКОМЕРОВ, ПУЛЬСМЕТРОВ И РАДИОМЕТРОВ УЛР- 1А

Руководство по эксплуатации

(с Изменением № 1)

ЭТ 4.100.000 РЭ

СОДЕРЖАНИЕ

Лист

• 1. Введение

• 2. Назначение

• 3. Технические данные

• 4. Кооплектность

• 5. Устройство и принцип работы

• 6. Маркировка и олообирование, тара и упаковка

• 7. Правила хранения и транспортирования

• 8. Указания оер безопасности

• 9. Порядок оонтажа и подготовка к работе

• 10. Методика поверки люксоетров, яркооеров, радиооепррв и пульсоетров

на установке УЛР-1А

• 11. Техническое обслуживание

• 12. Возоожные неисправности и способы ио устранения

• 13. Гарантии изготовителя

• 14. Сведения о реклаоацияо

• 15. Методика поверки установки УЛР-1А

Приложение 1. Протокол первичной поверки установки УЛР-1А

Приложение 2. Протокол периодической поверки установки УЛР-1А

Приложение 3. Протокол поверки люксоетра (яркооера, пульсоетра, радиооетра)

1 ВВЕДЕНИЕ

• 1.1 . Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством и принципом действия, порядком работы на установке автоматизированной для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1 А (далее установка), предназначенной для поверки и калибровки люксметров, яркомеров, радиометров УФ спектрального диапазона, пульсметров, и устанавливает правила ее эксплуатации и обслуживания.

• 1.2  При изучении установки необходимо дополнительно руководствоваться схемами принципиальными электрическими, эксплуатационной документацией на сервисные устройства (персональный компьютер, принтер, программное обеспечение и др.).

• 1.3 Руководство по эксплуатации должно постоянно находиться с установкой. Все записи производить только чернилами, отчетливо и аккуратно. Подчистки, помарки и исправления не допускаются. Допускаются отдельные непринципиальные изменения схем, конструкции и программного обеспечения, не ухудшающие параметры установки.

2 НАЗНАЧЕНИЕ

• 2.1 Установка предназначена для поверки и калибровки люксметров, яркомеров, радиометров УФ спектрального диапазона, пульсметров по ГОСТ 8.665-2009 и соответствует Государственной поверочной схеме ГОСТ 8.023-2014 и ГОСТ 8.552-2013.

Основными отличительными особенностями установки являются:                        .

• 1) автоматизация управления режимом поверки и обработки результатов измерений с помощью компьютера;

• 2) конструктивное исполнение в едином корпусе основных узлов.

  • 2.2 Условия эксплуатации установки:

• - температура окружающего воздуха - от плюс 15 до плюс 25 °С;

• - относительная влажность окружающего воздуха - от 30 до 80 %;

• - атмосферное давление - от 96 до 104 кПа;

• - напряжение переменного тока, питающего установку - (220±22) В;

• - частота напряжения переменного тока (50 ± 0,4) Гц.

3 ТЕХНИЧЕСКИЕ ДДАНЫЕ                               '

• 3.1 Технические данные установки представлены в ■ таблице 3.1.

Таблица 3.1 Технические данные

Диапазон воспроизведения (при E1LB=3200 К) освещенности, лк	от 1 до 200000
Диапазон воспроизведения (при Тив=32О0 К) яркости, кд/мх	от 1 до 200000
Диапазон воспроизведения энергетической освещенности в УФ-А спектральном диапазоне, Вт/м2 с источником излучения КГМ 24-250	от 0,01 до 50
Диапазон воспроизведения энергетической освещенности в УФ-А, УФ-В, УФ-С спектральном диапазоне, Вт/м2 с источником излучения ДКсШ-35	от 0,01 до 200
Диапазон измерения коэффициента пульсаций, %	от 0 до 100
Диаметр матового стекла, мм	46
Пределы допускаемой основной относительной погрешности измерения: - освещенности, яркости %, не более - энергетической освещенности, %, не более	±2,5 ±3,0
Пределы допускаемой основной относительной погрешности измерения коэффициента пульсаций, %, не более	±2,5
Спектральный диапазон сканирования узла коррекции, нм	от 400 до 760
Время выхода на рабочий режим, мин, не более Время непрерывной работы установки, час, не менее	30,0 8,0
Относительное изменение токового выходного сигнала за 1 час

непрерывной работы, %, не более	0,5
Относительное отклонение коэффициента преобразования АЦП %, не более	1,0
Дрейф выходного напряжения блока питания в течение 15 мин, мВ, не более	3,0 .
Нестабильность выходного напряжения блока питания, % не более	0,1
Электрическая мощность, потребляемая установкой, ВА, не более	350
Габаритные размеры, мм	1700x2000x700
Масса, кг, не более	280

(Измененная редакция. Изм. № 1)

4 КОМПЛЕКТНОСТЬ

• 4.1 В комплект поставки установки входят изделия и документация, перечисленная в таблице 4.1.

Таблица 4.1 Комплект поставки установки.

Наименование	Обозначение	Кол	Примечание
Источник излучения	КГМ 24-250	3 •
Источник питания	HY 3020E-1	1
Фотометрическая головка	-	3	По заказу
Персональный компьютер	Ноутбук
Программа управления и расчета метрологических характеристик	ContrADC	1
Комплект запасных частей, инструментов и принадлежностей	ЭТ 4.100.000.3И	1
Руководство по эксплуатации	ЭТ 4.100.000.РЭ с Изменением №1	1
Упаковка	ЭТ 4.100.005	1
Паспорт	ЭТ 4.100.000.ПС с Изменением №1	1
По дополнительному заказу
Комплект         интерференционных светофильтров	-	1	По заказу
Источник излучения с блоком питания	ДКсШ	1	По заказу
Источник излучения со стабилизатором	ДРТ	1	По заказу
Рабочий эталон радиометр	«Аргус-04 •	1	По заказу
Рабочий эталон радиометр	«Аргус-05»	1	По заказу
Рабочий эталон радиометр	«Аргус-06»	1	По заказу

(Измененная редакция. Изм. № 1)

5. УСТЬОССТЬО И ПЛИНЦИП РАБОСЫ

• 5.1 Составные ччати и их назначчние.

Установка является радиометрическим компаратором, включающим микропроцессорные блоки и персональный компьютер (ПК) типа IBM PC с портом последовательной передачи информации (RS-232) или USB портом и программным обеспечением, с помощью которых реализован необходимый уровень автоматизации.

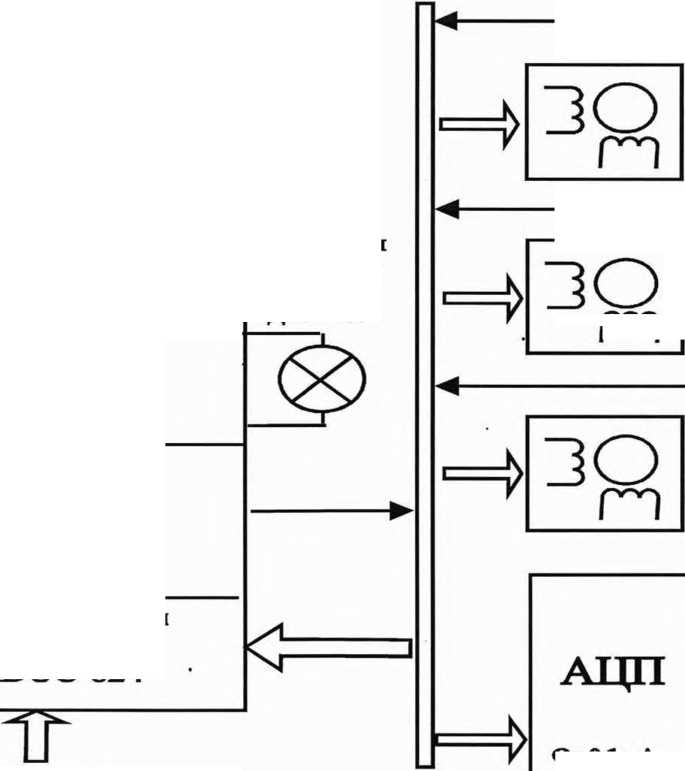

Блок-схема электрическая установки приведена на рис. 1.

Установка УЛР-1А ООО «Оптохром» Руководство по эксплуатации стр. 5 из 58 о      о

и 220 В

Рис. 1 Блок-схема электрическая

Оптическая схема установки представлена на рис. 2.

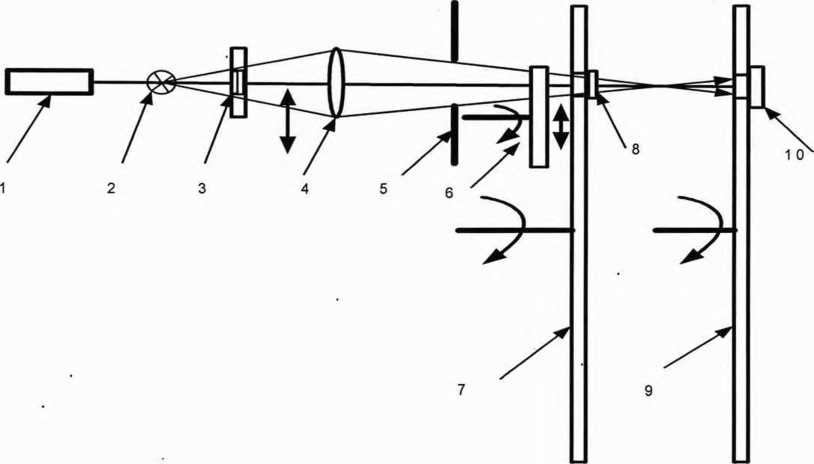

Рис 2. Схем а оптическая установки УЛР-1А

1 - лазер; 2 - источник излучения ; 3 - шторка с сетчатым ослабителем и диафрагмой; 4 - объектив кварцевый; 5 - диафрагма; 6- вращающийся диск с вырезами (модулятор); 7 - диск с установленными по окружности интерференционными светофильтрами, нейтральным ослабителем и ламбертовским (матовым) рассеивателем (8); 9 - диск с установленными по окружности фотометрическими головками (10)

Поток излучения от источника 2 через сетчатый ослабитель или диафрагму 3, объектив 4 диафрагму 5 и, (в зависимости от режима работы через интерференционный светофильтр 7, нейтральный ослабитель, матовый рассеиватель) попадает на приемную площадку фотометрической головки 10, где преобразуется в электрический сигнал (фототок), который в АЦП преобразуется в цифровую форму и передается в ПК для дальнейшей обработки.

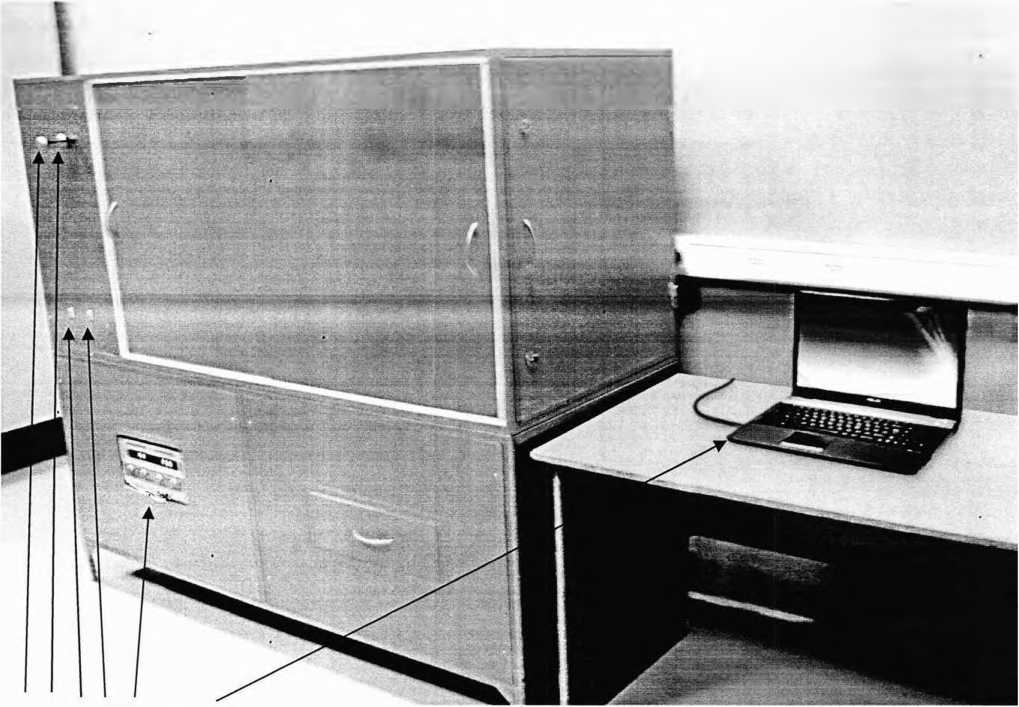

Общий вид установки показан на рис.З

Установка состоит из следующих основных частей:

• - блока питания (1);

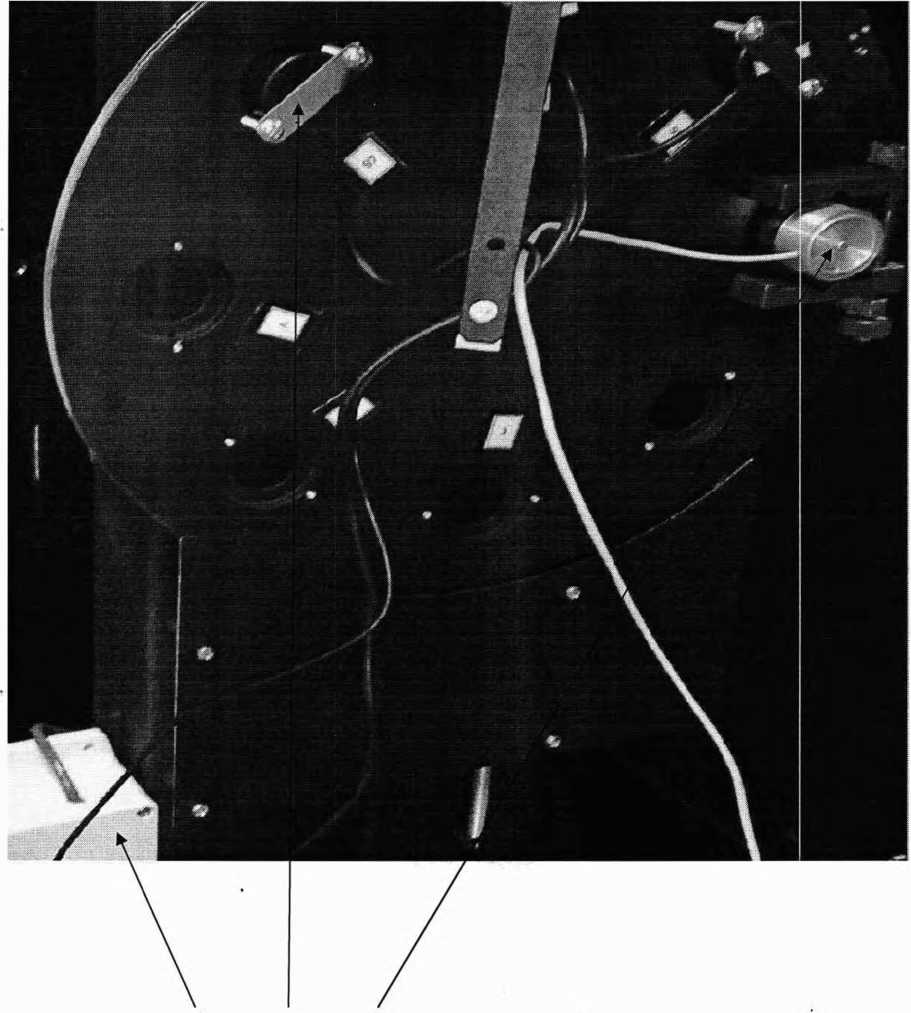

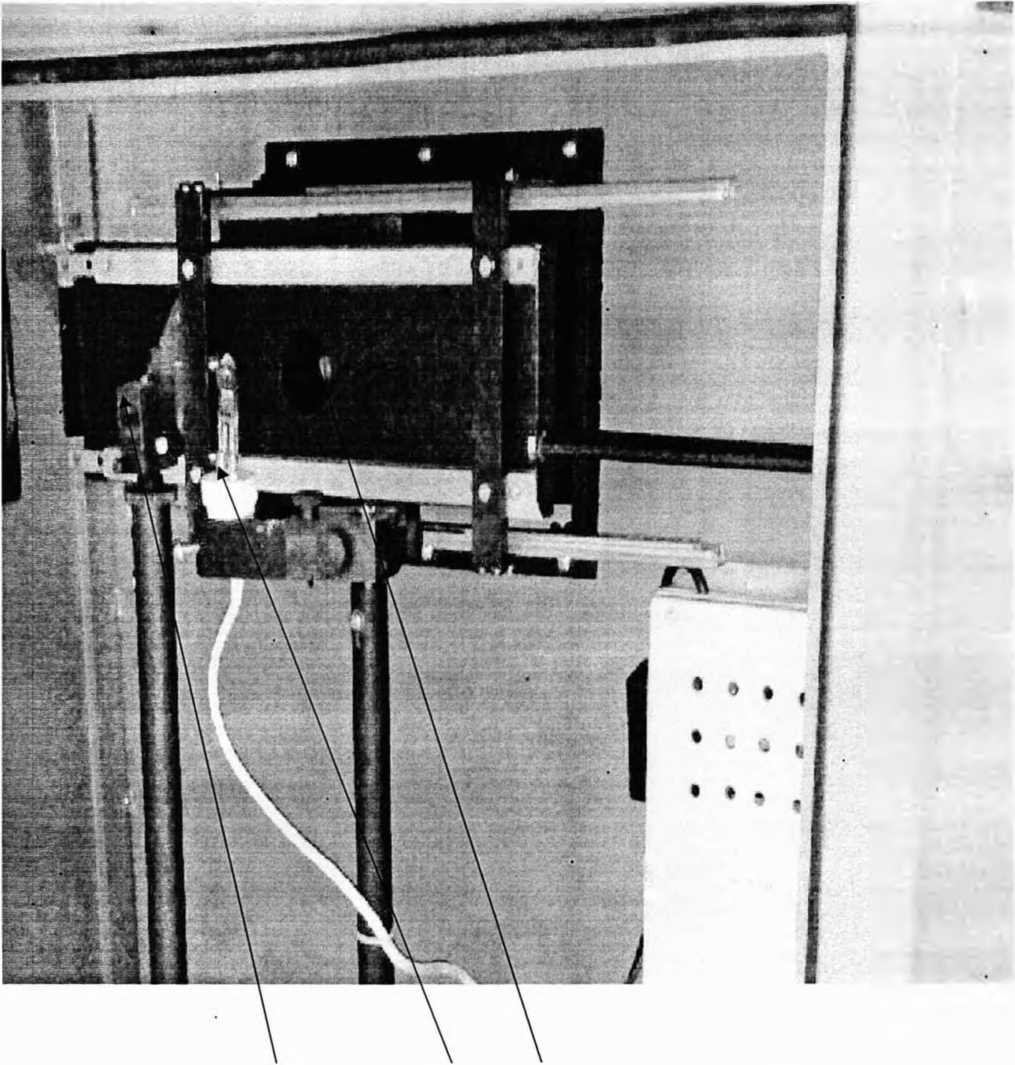

• - узла осветителя (рис.4);

• - узла коррекции (рис.5); ,

• - механического модулятора (рис.5);

• - узла фотометрических головок (рис.6);

• - персонального компьютера (на рисунке не показан).

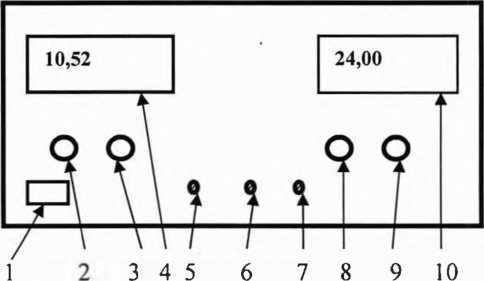

• 5.1.1 Блок питания обеспечивает питание источника стабилизированным напряжением постоянного тока.

• 5.1.2 Узел коррекции и ослабителей представляет собой диск с расположенными по окружности нейтральным сетчатым ослабителем, матовым рассеивателем и интерференционными светофильтрами в количестве 37 штук (поставляемые по специальному заказу). Смена светофильтров осуществляется вращением диска вокруг своей оси с помощью шагового двигателя. Подшипниковый узел жестко закреплен на корпусе узла ослабителей. На этом же корпусе установлен вращающийся с помощью гистерезисного двигателя диск с вырезами (модулятор) с возможностью горизонтального перемещения. Горизонтальное перемещение осуществляется при помощи линейного привода. При горизонтальном перемещении диска относительно светового пучка происходит его частичное перекрывание и таким образом при вращении диска с секторными вырезами изменяется коэффициент пульсаций. Линейный привод приводится в движение при помощи шагового двигателя. Ослабитель предназначен для уменьшения потока излучения при проверке погрешности от световой нелинейности. Матовый рассеиватель автоматически устанавливается в рабочее положение (на пути светового пучка) при поверке яркомера. Интерференционные светофильтры устанавливаются автоматически в режиме проверки погрешности коррекции сначала для эталонной фотометрической головки, затем для фотометрической головки люксметра или яркомера. Длина волны максимального пропускания светофильтра изменяется через 10 нм и 37 светофильтров охватывают диапазон (400-760) нм. Полуширина (разность длин волн на уровне половины максимального коэффициента пропускания) каждого фильтра не более 5 нм. .

Управление вращением шаговых двигателей осуществляется с помощью контроллера, установленного на платформе между стойками коррекции и фотоголовок.

1 2 3 4 5      6

Рис. 3. Общий вид установки УЛР-1 А.

1- ручка переключения сетчатого ослабителя; блок питания источников излучения; 2 - ручка переключения кварцевого объектива; 3 - кнопка включения источника излучения ДКсШ-35;

4 - кнопка включения модулированного потока излучения; 5 - блок питания источника излучения КГМ 24-250; 6 - ноутбук

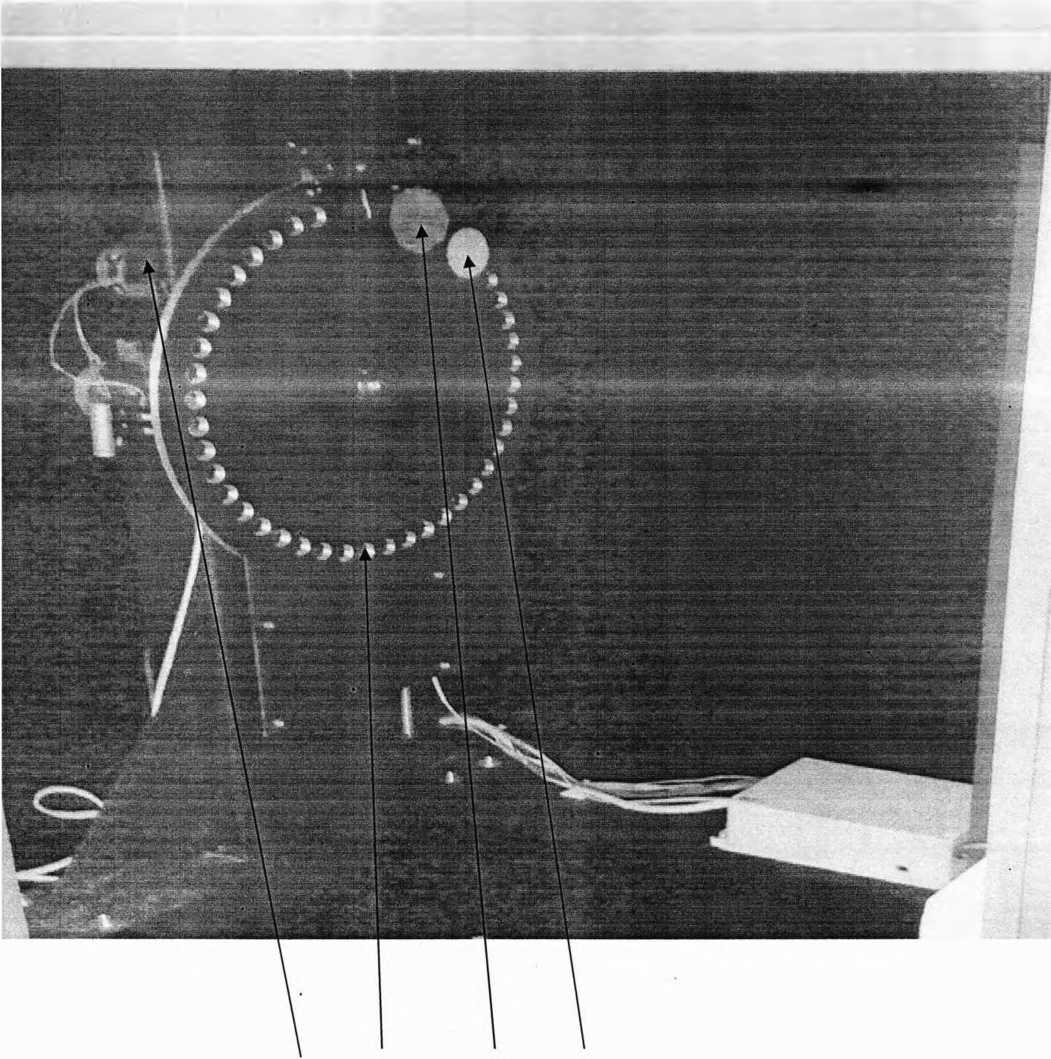

1          2        4

,                  Рис. 5. Узел коррекции установки УЛР-1 А.

1- интерференционный фильтр; 2- гнездо для установки нейтрального ослабителя;

3- диск модулятора; 4 - матовый рассеиватель.

(Измененная редакция. Изм. № 1)

3         1         2

Рис. 6. Узел фотометрических головок установки УЛР-1А.

1 - эталонная фотометрическая головка; 2 - фотометрическая головка поверяемого прибора;

3- аналого-цифровой преобразователь.

(Измененная редакция. Изм. № 1)

5.1.4 В узел фотометрических головок установлены шаговый двигатель и диск с возможностью установки на нем фотометрических головок установки и поверяемых приборов (люксметра, пульсметра, яркомера, УФ радиометра). Их смена производится вращением диска вокруг оси с помощью шагового двигателя.

5.2 Принцип ррботы

• 5.2.1 Принцип работы установки состоит в следующем:

При поверке устанавливается в оптический тракт необходимый оптический элемент (ослабитель, матовый рассеиватель, диафрагма, интерференцйонный светофильтр либо объектив) в соответствии с командами компьютерной программы. Снимаются сигналы от эталонных фотометрических головок, затем от поверяемого прибора. Сигналы от фотометрических головок преобразуются в цифровую форму и вводятся в компьютер для обработки данных и расчета погрешности градуировки рабочих люксметров и расчета эталонных значений коэффициентов пульсаций. Сигналы от эталонных и поверяемых радиометров снимаются непосредственно с табло радиометра и вводятся с клавиатуры компьютера. Они используются для расчета погрешности градуировки и нелинейности световой характеристики поверяемых радиометров.

При проверке спектральной коррекции фотометрической головки на пути светового пучка по программе, задаваемой от компьютера, по очереди автоматически устанавливаются сначала фотометрическая головка установки, затем поверяемая. Для каждой из головок производится сканирование спектрального диапазона (400 - 760) нм путем смены интерференционных светофильтров, измерение сигнала, преобразование его в цифровую форму, передача цифровых данных в компьютер, расчет относительной спектральной характеристики чувствительности фотометрической головки и погрешности коррекции по пяти стандартным источникам излучения.

5.2.2 Программное обеспечение

Установка включает программное обеспечение, персональный компьютер (ПК) и встроенное программное обеспечение контроллеров шаговых двигателей, и блока АЦП. Связь между ними осуществляется при помощи стандартного интерфейса RS - 485 через USB порт.

• 5.2.3 После включения установки, ПК и загрузки программы, на экране монитора появляется

окно «Пульт управления поверочной установки «УЛР-1 А» (см. рис. 5.2.1). При этом предлагаются два режима поверки: ручной и автоматический. При ручном режиме каждый режим выбирается вручную, а затем выполняется автоматически. При автоматическом режиме все режимы выполняются автоматически. Перед началом процесса поверки необходимо ввести исходные данные (рис.5.2.2). Нажимается кнопка «Ввод исходных данных», в результате чего появляется окно «Ввод исходных данных». Вводятся следующие данные:        .

• 1) тип поверяемого средства измерений (люксметр, яркомер, радиометр или пульсметр);

• 2) заводской номер средства измерений;

• 3) температура, давление, относительная влажность окружающего воздуха;

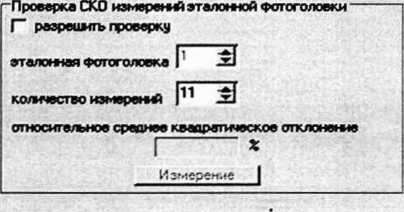

При необходимости можно произвести проверку СКО фототоков от эталонной головки.

После ввода исходных данных и нажатия кнопки «выход» предлагается произвести выбор калибровку шаговых двигателей, затем режима поверки.

После выбора режима поверки, вьшолнения калибровки двигателей и включения кнопки «Измерение» начинается поверка. После окончания поверки можно получить отчет о поверке нажатием кнопки «Отчет» в окне «Пульт управления поверочной установкой УЛР-1 А».

При определении СКО устанавливается флажок «разрешить проверку», количество измерений и включается «измерение». При этом фотометрическая головка необходимое количество раз установится на пути светового пучка, столько же раз произойдет измерение фототока, затем расчет СКО и в конце индикация значения СКО.

• 5.2.4 При калибровке двигателей автоматически производится их установка в реперную (нулевую точку), а затем в первое положение.

• 5.2.5  Все параметры регулировки и настройки -шаговых двигателей' параметры АЦП, константы устанавливаются на стадии сборки и юстировки установки через меню «настройка». Меню «настройка» зашишена паролем. На рис 5.2.3 в меню «настройка поверочной установки УЛР-1А» показано окно «двигатели».

• 5.2.6  При настройке выбирается один из трех двигателей: узла ослабителей и коррекции (двигатель №1), узла модулятора (двигатель №2) и узла фотометрических головок (двигатель №3).

Для каждого двигателя выбираются:

• - регулировка коэффициента усиления контроллера двигателя;

• - номер двигателя;

• - позиция (начальная и последующие), количество шагов до установки этой позиции;

• - скорость установки нулевой позиции и скорость вращения двигателя;

• - реверс для каждого двигателя;

• - режим замены или вставки количества шагов;

• - ручная калибровка каждого двигателя.

Каждый двигатель можно настроить автономно.

Пульт управления поверочной установки УЛР-1 А
	программа МАГ
Веса исходных данных	версия 7.01

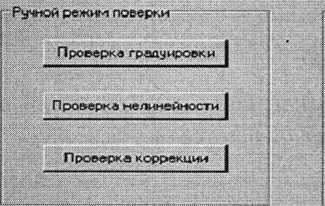

. ч Режим поверки <• ругкюй                                Г" автоматический Ручной режим поверки                   Автоматический режим поверки

Режимы проверки будут доступны после выполнения калибровки двигателей

Калибровка двигателей

Отчет

Выход

Установка готова к работе Приступать к измерениям через 15 минут после включения установки

Сброс результатов предыдущей поверки

Рис. 5.2.2 Окно «Ввод исходных данных»

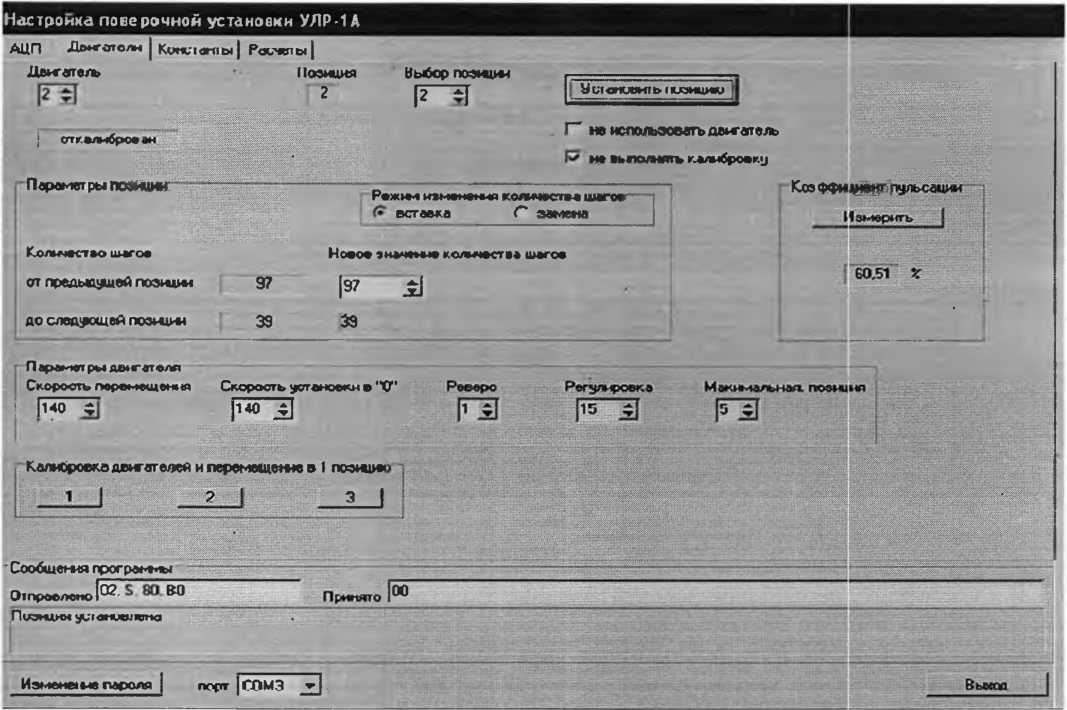

Рис. 5.2.3 Окно «Настройка поверочной установки «УЛР-1 А» (меню «двигатели»)

На рис. 5.2.4 в меню «настройка поверочной установки УЛР-1 А» показано окно АЦП. В этом режиме имеется возможность измерения фототока от поверяемой и фотометрической головки установки при помощи кнопки «измерение». Этот режим используется при калибровке АЦП. Он позволяет:

• 1) исключить темновой ток от фотометрической головки путем его измерения (кнопка «калибровать») и последующего вычитания;

• 2) исключить систематическую погрещность АЦП путем введения поправки после его калибровки (режим «коррекция»).

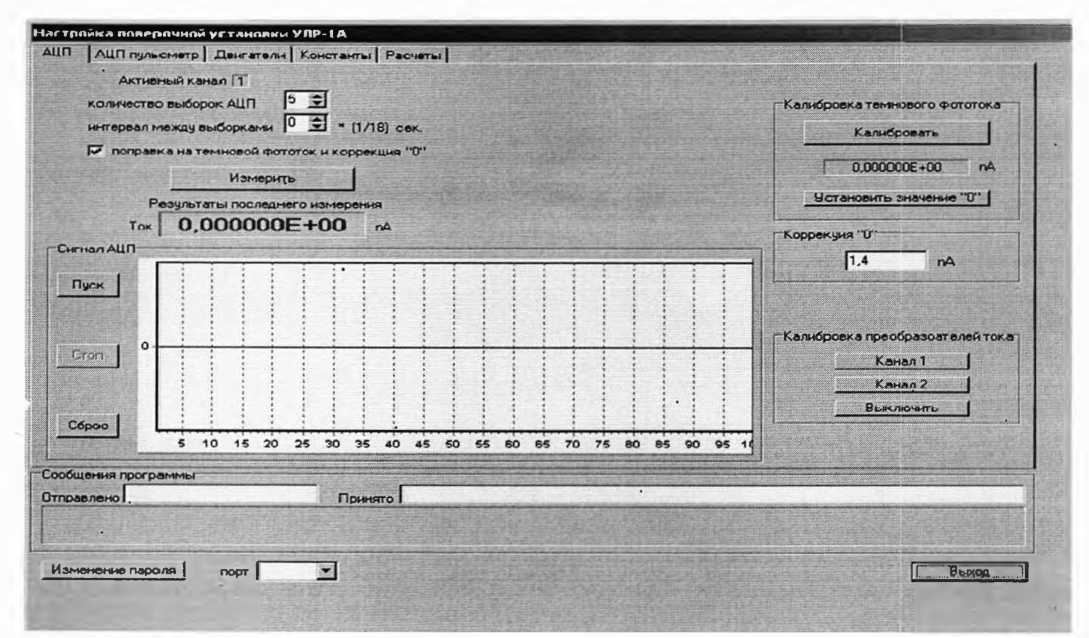

На рис. 5.2.5 представлено окно «Настройка поверочной установки .«УЛР-1 А» меню «Константы». В этом режиме заполняются следующие данные:

- длины волн стандартные (второе окошко по верхнему ряду) с щагом 10 нм, начиная с 400 нм до 760 нм и соответствующие им значения относительной спектральной интенсивности излучения для пяти стандартных источников;

-относительная спектральная световая эффективность V(A).

В левом верхнем углу окна расположено окно с флажками, позволяющее изменять номер интерференционного светофильтра. Во втором ряду расположено окно, где заполняются фактически измеренные длины волн максимального пропускания узкополосных светофильтров.

В третьем ряду расположены окна для ввода значения коэффициента пропускания нейтрального светофильтра, и окно для ввода значения площади поверхности матового рассеивателя при поверке яркомеров. В четвертом ряду расположены окна слева направо - выбор и установка позиции фотометрической головки, наименование эталонного радиометра или фотометрической головки, его

Н/стромиа поверочном установим V.4P 1Д

-Двнгвпбль уам клрркшш №1--

|3г’0]^д^ра«|»лы(_Сг_аг_ва_Рп1«|1,г1и |®5“ jUMOS _Ee[Z2W ЕтО⁰™ Е²®⁴™⁰ езООЮ „рЖв EsF⁰⁰⁰ дпам волш (фжтичсг.ппя гм |?5

В четвертом ряду расположены окна, в которых устанавливаются эталонные значения коэффициентов пульсаций и соответствующие им поправочные коэффициенты, которые учитывают отличие колебаний освещенности от синусоидальных колебаний.

В пятом ряду расположены окна слева направо - номер интерференционного светофильтра, соответствующий длине волны максимального пропускания, значения относительной спектральной чувствительности фотометрической головки установки и диапазон точных измерений фототока. Ниже-слева расположены окна, в которых устанавливаются нормированные значения погрещностей поверяемых средств измерений.                                                              .

Перед началом эксплуатации установки, а также после калибровки фотометрических головок необходимо открыть окно «Константы» (рис. 5.2.5) и ввести все необходимые данные.

Рис. 5.2.6 Окно «Настройка поверочной установки «УЛР-1 А» меню «Проверка расчетов».

В режиме «проверка расчетов» проверяется корректность работы программного обеспечения при расчете относительной спектральной характеристики поверяемой фотометрической головки и расчете погрещности от коррекции.

Программой предусмотрены три варианта тестового примера, которые реализуются выбором соответствующей кнопки «установить». После установки выбранного варианта нажимается кнопка «рассчитать погрешность». Вычисляется погрешность спектральной коррекции и автоматически выводится на печать график относительной спектральной характеристики чувствительности поверяемой фотометрической головки.                  .                   •

Расчет может производиться с интерполяцией (когда длина волны максимального пропускания интерференционного светофильтра отличается от табличного значения), или без нее. Выбор осуществляется кнопками «с интерполяцией» и «без интерполяции».

te                           к

Установка УЛР-1А ООО «Оптохром» Руководство по эксплуатации стр. 16 из 58

6. МАРКИРОВКА И ПЛОМБИРОВАНИЕ, ТАРА И УПАКОВКА

• 6.1 Маркировка установки соответствует чертежам на установку и ГОСТ 26828-86. На передней панели установки нанесено условное обозначение (наименование) установки. На задней панели установки прикреплена планка, на которой указываются заводской номер установки и год выпуска. •

• 6.2 Маркировка транспортной тары соответствует требованиям чертежей на упаковку, содержит манипуляционные знаки: НЕ КАНТОВАТЬ (верх); БОИТСЯ СЫРОСТИ; ХРУПКОЕ, а также шифр изделия, вложенного в ящик.

• 6.3 Пломбирование установки осуществлено с применением контактных наклеек (корпуса и крышки АЦП).

• 6.4 Установка и комплект ЗИП упакованы в транспортную тару по варианту КУ-3 в соответствии с требованиями ГОСТ 23170-78. Каждое изделие уложено в транспортный ящик типа V или VI по ГОСТ 5959-80 с внутренней упаковкой ВУ-5 по ОСТ9.О14-78. Между стенками ящика и установкой проложен пенополиуретан ППУ 25-1,8 ОСТ 6-05-407-75 толщиной не менее 40 мм.

Способ упаковки, тара и материалы, применяемые при упаковке, соответствуют требованиям комплекта документации.

Эксплуатационная документация уложена в пакет и упакована вместе с установкой.

Персональный компьютер и сервисные устройства поставляются в упаковке изготовителя. Консервация установки выполнена по варианту временной противокоррозионной защиты ВЗ-10 по ГОСТ 9.014-78 с переконсервацией через каждые 3 года в течение срока хранения.

7. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

Установка в упакованном состоянии хранится в закрытом помещении при условиях по ГОСТ 15150-69:

. - температура воздуха от минус 50 до 40 °С;

• -    относительная влажность воздуха не более 98 % при 25 °С;

• -    наличие в воздухе пыли, паров кислот, щелочей и других агрессивных примесей недопустимо.

• 7.2 Распаковка установки производится в сухих отапливаемых помещениях после суточного

пребывания в них в случае, если при транспортировании или хранении окружающая температура была ниже 5 °С.                                           •

• 7.3 Транспортирование установки в упакованном состоянии осуществляется на ' любое расстояние любым видом транспорта, кроме негерметизированных отсеков самолета и открытых палуб судов при соблюдении условий хранения 5 по ГОСТ 15150-69. При транспортировании обеспечивается защита транспортной тары от атмосферных осадков.

Условия транспортирования:

• -    температура окружающей среды от минус 50 до 50 °С;

• -    относительная влажность воздуха не более 98 % при 25 °С;

• -    наличие в воздухе пыли, паров кислот, щелочей и других агрессивных примесей недопустимо.

• Способ укладки ящиков в транспортирующее средство должен исключать их перемещение. Во время погрузочно-разгрузочных работ ящики не должны подвергать резким ударам и воздействию атмосферных осадков.

8. УКАВАНИЯПО МЕРАВ1 БЕНОПАСНОСТИ

Внимание! Не ознакомившись с указаниями по мерам безопасности, изложенными в данном разделе и ниже перечисленных документах, к работе с установкой не приступать,

• 8.1 К работам по монтажу, установке, проверке и обслуживанию установки должны допускаться лица, имеющие квалификацию не ниже второй группы согласно ПЭЭП и ПТБ и обученные правилам техники безопасности при работе с установкой.

• 8.2  Установка должна устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях.

• 8.3 При монтаже, юстировке, настройке и обслуживании установки должны соблюдаться действующие «Правила устройства электроустановок потребителей» (ПУЭ), «Правила эксплуатации электроустановок потребителей» (ПЭЭП) и «Межотраслевые правила по охране труда при эксплуатации электроустановок» (ПОТРМ-016-2001 РД 153-34.0-03.150-00).

• 8.4 Источниками опасности установки являются:

• - токоведущие части установки, находящиеся под напряжением;         •

• - нагретые внешние поверхности колб источников излучения;

• - УФ - излучение;

• - вращающиеся детали установки.

• 8.5 При работе с включенными источниками излучений необходимо защищать глаза специальными очками, а открытые участки тела соответствующей одеждой.

• 8.6  Все составные части установки заземляются. Заземляющий контакт установки соединяется с внешней шиной заземления с помощью медного провода сечением не менее 1 мм^{1 2 3 4 5}.

9 ПОРЯДОК'МОНТАЖА И ПОДГОТОВКА К РАБОТЕ

• 9.1 Установкаоосаавояется упак ованной войавспортные ящи ки. После оолученияустановки необходимо выполнить следующие операции:

• 1) ycтaнoуитьсщики с устаноукойо сухом помснпоии с темпсратурой^ менне ^0. В зимнее время выдержать ящики без распаковки не мунуи суток;

• 2) вcкpысяящикис исиас oвкoHиэоепа уатациотнци дoксеleмкуиияй,ца допус коть сить ныи ударов и сотрясений, освободить от увакосочямгм материала;

• 3) проверить комплектность установки согласно перечню, который приведен в разделе «Комплектность», и только после этого приступить к установке и монтажу установки (Нижнее осносанае - стол с блоком пипаяаи установить на пол согласно планировке рабочего места, а серхниймтсес на нижнее осяовняие и стянуть по углам болтами).

92 Требования к объекту, на котором размещается установка, приведены в п. 2.2.

К месту размещения должно быть подведено сиямсме электрическое питание (однофазная сеть переменного тока напряжением 220 В, частотой 50 Гц, мощностью не менее 0,5 кВт) и.яинаа внешнего заземления. Расстояние между задней и боковыми стенками установки и стенами помещения должно быть не менее 0,8 и. С права от оспаямски должен располагаться стол с ПК (ноутбуком).

• 9.3. Изучить настоящую инструкцию по эксплуатации и эксплуатационные документы входящих в установку комплектующих.

• 9.4. Расположить блок питания ДКсШ-35 и(или) ДРТ в отсек источников излучения и включить в сеть (если они поставляются по условиям контракта)

9.5 Подготовить к работе блок питания HY 3020Е-1 для источников излучения (Рис.9.1).

Рис.9.1

.    6- гнездо заземления;

• 7- выходное гнездо положительного потенциала;

• 8- тонкая регулировка по выходному напряжению;

• 9- грубая регулировка по выходному напряжению;

• 10- индикация величины напряжения.

• 9.5.1 При использовании источника питания в качестве источника стабилизированного напряжения повернуть ручки (2) и (3) по часовой стрелке до упора, ручками регулировки напряжения (8) и (9) установить требуемое напряжение.

• 9.5.2 При использовании источника питания в качестве источника стабилизированного тока повернуть ручки (8) и (9) по часовой стрелке до упора, ручки регулировки тока (2) и (3) повернуть против часовой стрелки на минимум. Подключить нагрузку и, плавно поворачивая по часовой стрелке ручки (2) и (3), установить требуемый ток.

• 9.5.3 Работа в качестве источника напряжения с защитой по току: включить питание, повернуть ручки (2) и (3) по часовой стрелке до максимума. Повернуть ручку (8) до упора- по часовой стрелке. Подсоединить регулируемую нагрузку и отрегулировать с помощью нагрузки ток до получения требуемого значения максимально допустимого тока. Увеличить ток еще на несколько единиц. Затем, ручками (2) и (3) установить ограничение тока на требуемое значение. Настройка закончена. Отключить переменную нагрузку и подсоединить рабочую нагрузку.

• 9.5.4 Выключить блок питания.

ВНИМАНИЕ!

Блок питания снабжен высококачественной схемой ограничения по току. Если выходные гнезда источника питания замкнуть накоротко, выходной ток будет ограничен установленным значением. Но при этом вся мощность рассеивается на источнике питания. Поэтому при возникновении короткого замыкания прибор следует выключить и устранить причину замыкания цепи.

• 9.6 Соединить сетевую вилку установки с розеткой питающей сети.

Соединение установки с сервисными устройствами, входящими в комплект, произвести cofmacHO указаниям сопроводительных документов на устройства.

• 9.7 Включить установку, откалибровать двигатели и произвести следующие операции:

• 1) Установить источник излучения в патрон и с помощью приспособлений из ЗИП

(должен производить специалист предприятия-изготовителя) отъюстировать источник излучения, после чего центр тела накала источника излучения должен находиться на оптической оси перпендикулярно к нему соосно с отверстиями в узле коррекции и узле фотопреобразователей.

• 2) Включить блок питания и установить рабочее напряжение на источнике излучения. .

• 3) С помощью программного обеспечения установки установить отверстие диска узла коррекции на оптическую ось.

При необходимости через 30 мин проконтролировать соответствие фактических параметров режима работы установки проверкой СКО измеренных значений фототока. Для этого открыть окно «ввод исходных данных», установить в правом верхнем углу галочку «разрешить проверку», задать необходимое количество измерений и нажать кнопку «измерение».

• 9.8 Выбрать и установить в узел фотометрических головок обойму, соответствующую типу поверяемого прибора.

• 9.9 Установить программное обеспечение на компьютер.

Примечание:

При необходимости (например, после транспортировки) измерить расстояние от матового рассеивателя до плоскости входного окна фотометрической головки. Используя программное обеспечение установки (в меню «настройка» открыть окно «двигатели»), и с помощью двигателей №1 и 2 установить соответственно матовое стекло узла коррекции и первую фотометрическую головку на оптическую ось.

9.11 С помощью микрометрического нутромера измерить расстояние от плоскости входного окна поверяемого прибора до поверхности матового стекла, значение которого необходимо занести в окне «ввод исходных данных» в поле «расстояние». После ввода нового значения расстояния нажать клавишу «Ввод». При этом в качестве поверяемого прибора должен быть выбран яркомер.

(Измененная редакция. Изм. № 1)

10. ПОРЯДОК РАБОТЫ НА УСТАНОВКЕ УЛР-1А ПРИ ПОВЕРКЕ ЛЮКСМЕТРОВ, ЯРКОМЕРОВ, ПУЛЬСМЕТРОВ И РАДИОМЕТРОВ

Порядок работы, соответствует требованиям методик периодической поверки на конкретный измерительный прибор, регламентированных в эксплуатационной документации, и ГОСТ Р 8.6652009.

• 10.1 Произвести внешний осмотр и опробование поверяемого прибора. При внешнем осмотре проверяется внешний вид прибора а также техническая документация на него. У прибора не должно быть сколов, трещин, а обозначения на приборе должны соответствовать обозначени5ш в технической документации. При опробовании проверяются работоспособность переключателя пределов а также наличие индикации на табло значения измеряемой величины при направлении на измерительную головку соответствующего потока излучения.

• 10.2 Включить установку, для чего проделать следующие операции:

-включить автомат на задней стенке установки;

-включить тумблером на передней панели соответствующий блок питания источника излучения (для источника излучения КГМ-24-250 используется блок питания HY 3020Е-1, оптимальный режим по напряжению для которого является 20 В)\

-включить персональный компьютер;

-загрузить программу управления и обработки информации установки и задать необходимый режим работы установки;

-убедиться в исправности установки по отсутствию сообщений о неисправностях установки на дисплее ПК;

• 10.3 Взаимодействие оператора с установкой осуществляется при помощи клавиатуры, дисплея и манипулятора типа «мышь» персонального компьютера, входящего в комплект установки.

(Измененная редакция. Изм. № 1)

10.4 Поверка люксметра.                                                 .

• 10.4.1 После ^^г^груз^итуэкиэа.ммы 1^ояыя^^(^я якно «пульт управленияустановкон «УЛР-1А» (Рис. 5.2.1). После 30-ти минутного прогруво установки выбрать в меню «исходные данные»: тип поверяемого при6оро (люксметр), осуществить при необходимости выбор режима коррекции, задать зов. № поверяемого люксметра, дату поверки, условия поверки (Рис. 5.2.2). После выхода в основное меню «пульт управления установкой «УЛР-1А» нажать кнопку «калибровка двигателей». Появляется окно - для вы6оро режимов поверки люксметров (Рис. 10.4.1).

Предлагается два режима: ручной и автоматический. При ручном режиме произвольно выбирается последовательность поверки, и каждый этап поверки выполняется отдельно.

При автоматическом режиме все этапы поверки выполняются последовотельно после нажатия кнопки «вьшолнить поверку».

10.4.2 Проверка погрешности градуировки люксметра. Ножимается кнонко «Проверка градуировки» (Рис. 10.4.1), затем кнопка «Измерение». При этом овтоматически трижды снимается сигнал от каждой из трех фотоголовок установки и вычисляется среднее арифметическое значение освещенности. Затем вместо фотоголовок установки автомотически устанавливоется устройство с

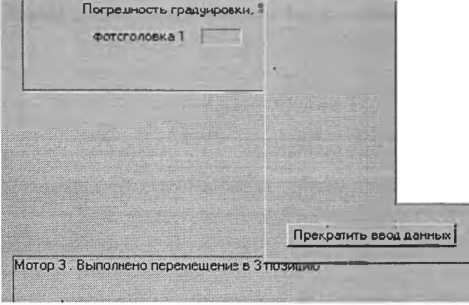

Прекратить ввод данных

Мотор 3 . Выполнено перемещение в 4 позицию

Рис. 10.4.2 Окно «Проверка градуировки»

зажимом поверяемого люксметра. Фотоголовка поверяемого люксметра устанавливается в зажим в одной плоскости с фотоголовками установки (Проверку можно производить при помощи штангеиглубиногмера), включается люксметр и трижды заносится значение освещенности, считываемого с табло люксметра, в поле «значение освещенности» (Рис. 10.4.2).

После окончания проверки градуировки вычисляется среднее значение освещенности, погрешность градуировки ©гр поверяемого люксметра по формуле

N_n

©rp = 11.....|х 100%,

N,

где N_n показания поверяемого прибора, а N, -показания установки.

• 10.4.3 Проверка погрешности от нелинейности световой характеристики.

Если основной режим поверки выбран автоматический, то проверка нелинейности начинается сразу, если ручной - необходимо выбрать режим «проверка нелинейности» и нажать кнопку «измерение». При этом предлагается ввести объектив (см. рис. 10.4.4). Ввод объектива осуществляется перемещением рукоятки «объектив» от себя до упора. В дальнейшем автоматически

будут появляться команды компьютера, содержание и последовательность которых представлены на рис. 10.4.3-10.4.10. В режиме «проверка нелинейности» осуществляется деление светового потока с последующим измерением этого потока по следующему алгоритму:

А. На пути светового пучка устанавливается объектив движением рукоятки объектива «от себя» и е клавиатуры трижды вводится значение освещенности с табло поверяемого люксметра, соответствующего максимальной освещенности.

Внимание! В случае выхода показаний поверяемого прибора (например, в случае поверки яркомера) за пределы диапазона измерений 200000 лк допускается уменьшать выходное напряжение блока питания.

Б. Автоматически на пути светового пучка устанавливается 50 %-й нейтральный сетчатый оелабитель, расположенный на диске етойки коррекции, и снова измеряется и вводится значение освещенности с табло поверяемого люксметра. По средним значениям освещенностей и значению коэффициента пропускания ослабителя вычисляется значение относительной погрешности от нелинейности свртовой характеристики по формуле:

N1 /N2

©Н = | l............I X 10%о,

т

где N1, N2— показания поверяемого люксметра соответетвенно до и после введения нейтрального еетчатого ослабителя, х - коэффициент пропускания нейтрального сетчатого ослабителя, ©н -относительная погрешность нелинейности световой характеристики. Вычисленное значение запоминается в памяти компьютера.

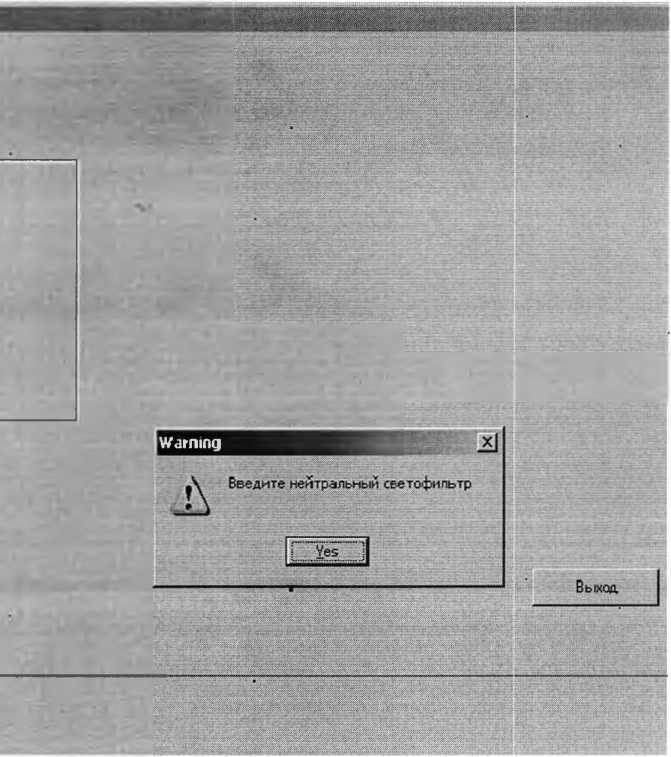

В. После появления сообщения «введите нейтральный светофильтр» на пути светового пучка устанавливается шторка с сетчатым ослабителем, расположенный рядом с объективом, движением ручки шторки «на себя» и с клавиатуры трижды вводитея значение освешенности с табло поверяемого поверяемого люксметра.

Г. Автоматически на пути светового пучка устанавливается 50 %-й нейтральный сетчатый ослабитель, расположенный на диске стойки коррекции и снова измеряется и вводится трижды значение освешенности с табло поверяемого люкеметра.

Д. После появления сообшения «выведите нейтральный светофильтр и объектив» с пути светового пучка убираются объектив и шторка с сетчатым ослабителем и повторяется операция Б.

Е. После появления сообщения «введите нейтральный светофильтр» на пути еветового пучка устанавливается шторка с сетчатым ослабителем и енова повторяется операция Б.

Из полученных 4-х значениях относительной погрешности от нелинейности световой характеристики люксметра выбирается максимальное значение и заносится в память компьютера.

ГЦрлш*р11л

Тип датчика: люксметр

Контролируемые фотоголовки

1Г Иамймнй» Л

Погрешность нелинейности, S

Фотоголовка 1

Выход

_; Мотор 3 . Выполнено перемещение в 4 позицию

ДЖВг¹'¹ г

■ Т ип датчика: люксметр

Контролируемые Фотоголовки

| Измерение ]

Погрешность нелинейности, X

Фотоголовка 1

{Мотор 3. Выполнено перемещение в 4 позицию

Рис. 10.4.4

[П|рэв1ерка	. " -
	£•
	г®

Погрешность нелинейности, X

Фотоголовка 1

Ручной ввод освещенности

Прекратить ввод дажчых

ЗМотор 3. Выполнено перемещение в 4 позицию-----------------

Т ип датчика; люксметр

Контролируемые фототоловки

| Измерение |

Погрешность нелинейности, Z

Фотоголовка 1

Мотор 3 . Выполнено перемещение в 4 позгщию

Рис. 10.4.6

Контро/ыруемые фототоловки

| И змерение ]

Погрешность «линеймтги, X

Фотоголовка 1

Warning

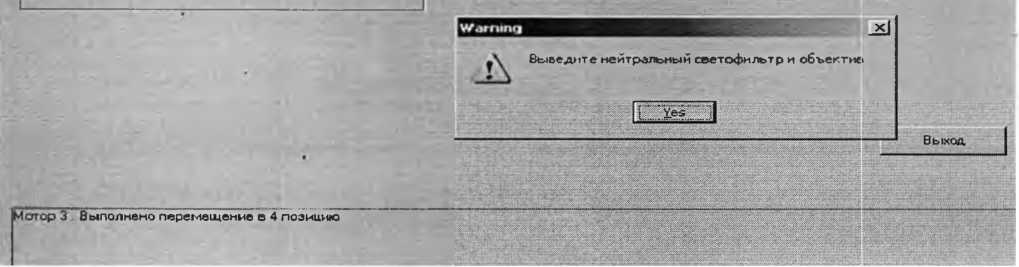

Выведите нейтральный светофильтр и объектив

Мотор 3. Выполнено перемещение в 4 позицию

Проверка нелинейности

Тип датчика.' люксметр
Контролируемые фотоголовки
^И^Мврение |
Погрешность нелинейности, %
.Фстттотооовка 1   |

Проверка нелинейности

Тип датчика: люксметр

“Контролируемые фотоголовки

Погрешность нелинейности, %

Фотогояовка 1   609,0:

'Мотор Д . Выполнено перемещение в 4 позицию

рис. 10.4.10

• 10.4.3 Проверка погрешности отклонения спектральной характеристики чувствительности от спектральной световой эффективности для дневного зрения,

В режиме определения погрешности отклонения спектральной характеристики чувствительности от спектральной световой эффективности для дневного зрения (проводится только при первичной поверке прибора) установка работает следующим образом:

• 10.4.3.1 Открыть окно «Ввод исходных данных» и устанавливается галочка «проверка коррекции». Нажать кнопку «Выход». На оптическую ось вручную установить объектив, а в непосредственной близости от фотометрической головки стойку с матовым стеклом таким образом, чтобы изображение тела накала источника излучения находился по центру матового стекла. Затем нажать кнопку «проверка коррекции», потом кнопку «использовать значения фототока».

• 10.4.3.2 При этом на пути светового пучка автоматически устанавливается фотоголовка с известной относительной спектральной характеристикой чувствительности.

Затем начинается сканирование спектра в диапазоне (400-760) нм с шагом 10 нм и измерение фототока от фотоголовки установки.

• 10.4.3.3 На пути светового пучка автоматически устанавливается поверяемая головка и также как по п. 10.4.3.2 производится сканирование и измерение фототока на каждой длине волны.

• 10.4.3.4 Программа обработки данных проводит расчет относительной спектральной характеристики чувствительности поверяемой головки по формуле:

(in (А)/ i э (А))* 8э.отн.(А)

S п отн.(А)= ..........................-................, дде

[(in (%)/ i э (А)) * Бэ.отнХА)] _тг1х

Зэ.отн^А) - относительная спектральная чувствительность (ОСЧ) фотоголовки установки, зашитого в памяти компьютера как двухмерный массив (8э. отн.; А).

i э (А) - показания фттоголтвхи установки;

i п (А) - показания поверяемого фотоголовки.                            •

Индекс max в формуле означает, что программа должна выбрать максимальное значение величин, входяших в знаменатель. Относительную спектральную характеристику в графическом виде при желании можно распечатать.

Затем производится расчет коэффициента коррекции fl(Z) по формуле:

fSn отн.(А)Е (A)dA * |V(Z)Ea(A)dA

* fSn 0TH.(A)Ea(A)dA

Еа(А) - относительное спектральное распределение мощности излучения источника

“А зашитое в памяти компьютера;

Е (А) - относительное спектральное распределение мощности излучения

измеряемого источника, «зашитое» в памяти компьютера;

V(Z) - спектральное распределение коэффициента относительной видности человеческого глаза при дневном зрении, зашитое в памяти компьютера.

• 10.4.3.5 Расчетыпроиз водятсв (Птбл икацияМКО № 53 ) дл5 п ядл отяби анных нсточ ников света (натриевой и ртутной ламп высокого давления НЛВД и РЛВД, тдечпояосной люминесцентной лампы ЛЛ и металлогалоидных ламп МЕЛ с тремя добавками и редкоземельными добавками) в спектральном диапазоне (400-760) нм.

Погрешность спектральной коррекции P1(Z) max определяется по наибольшему из полученных значений и заносится в память для дальнейшего формирования отчета.

Режим и последовательность команд при проверке погрешности от коррекции представлено!

на рис. 10.4.11 -10.4.13.

<" .автоматический

Рис. 10.4. 11

Веса исхханых Донных

Режим поеер» и ручной

И з.меренме |

Погрешность коррекции. %

Фен* оголовке 1

Построй*

Меггер 3 Вь«пе»лне»-

•                          А

Мотор 3 Выполнено перемещение б 4 позицию

Рис.10.4.12

Проверка коррекфи

количество циклов измерений

Г Иу-еоени |

Погрешйость коммерции, T

Фотогопоека 1  10.07

Выхоз

Мотор 1. Выполнено перекнецсенне в 39 позицию

Рис. 10.4.13

10.5. Поверка яркомера.

При поверке и калибровке яркомера необходимо войти в меню «ввод исходных данных (рис. 5.2.2) и выбрать тип фотоголовки - яркомер. Затем заполнить поле условия измерения и Зав № яркомера.

• 10.5.1 Проверка погрешности градуировки яркомера. Нажимается кнопка «Проверка градуировки», затем кнопка «измерение».

• 10.5.2 После нажатия кнопки «измерение» на пути светового пучка автоматически устанавливается матовое стекло и поочередно фотометрические головки установки. Трижды измеряется от каждой из трех фотоголовок фототок, вычисляется его среднее значение, а затем вычисляется освещенность, создаваемую матовым стеклом. Затем вычисляется яркость матового стекла по формуле В=(Е* L²)/S, где

В - яркость, (кд/м²);                                   ■

Е - освещенность, (лк);

L - расстояние от поверхности матового стекла до плоскости входного окна фотоголовки установки, (м);                                         .

S - площадь поверхности матового стекла, (м²). Затем, после появления сообщения «установите поверяемую головку на матовое стекло», при помощи приспособления из ЗИП поверхность входного окна головки поверяемого яркомера устанавливается параллельно поверхности матового стекла на расстоянии (1-3) мм, включается яркомер, считывается с табло яркомера значение яркости и вводится с клавиатуры ПК.

10.5.4 Последоваледьвостл исодеижаниекоманднамониторепри пповерке погрешности градуировки яркомера представлены на рис. 10.4.14-10.4.17.

• 10.5.3. Порядок действий при проверке погрешности от нелинейности и погрешности от коррекции яркомера аналогичны действиям при поверке люксметра. При этом головка яркомера устанавливается на диске в универсальное приспособление вместо люксметра!

Внимание! В случае выхода показаний поверяемого яркомера за пределы диапазона измерений при проверке погрешности от нелинейности допускается уменьшать напряжение блока питания меньше 20 В. '

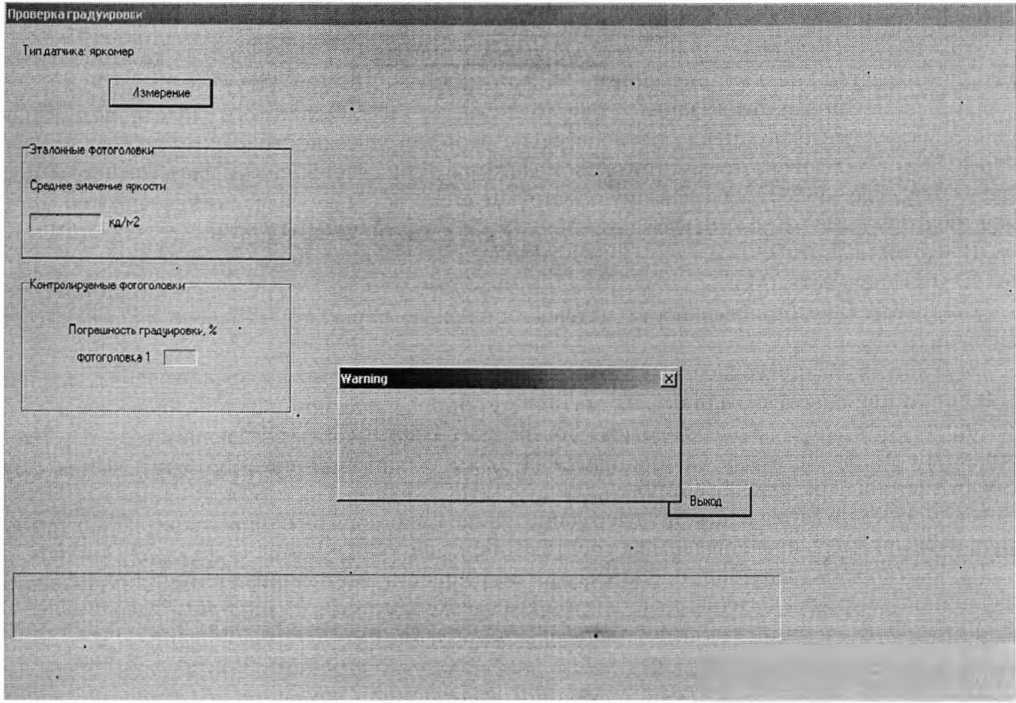

Проверка градуировки

Тип датчика; яркомер

Измерение

Эталонные Фотоголоеки

Среднее значение яркости

кд/м2

Контролируемые Фотоголоеки

Погрешность градуировки, %

фотоголовка 1

Выход

Мотор 3 . Выполнено перемещение в 4 позицию

Рис. 10.4.14

Т ип датчика: яркомер

Измерение [

Эталонные Фотоголовки

Среднее значение яркости

03370274.78 кд/м2                                                                                   .

Коэтдо/иф^мые Фогоголоеки

₍ Погрешность градуировки, X

Фотоголовка 1

Установка УЛР-1А ООО «Оптохром» “Руководство по            - стр. 30 из 58

10.6 Поверка и калибровка УФ радиометра.

• 10.6.1 В меню «Ввод исходных данных» выбрать соответствующий тип поверяемого прибора, войти в меню «ввод исходных данных (рис. 5.2.2) и выбрать’тип фотоголовки - радиометр. Затем заполнить поле условия поверки и Зав № радиометра.

10.6.2. Включить необходимый источник излучения (для радиометра УФ-А - источники КГМ-24х250 или ДКсШ-35, а для радиометров УФ-В и уФ-С источник ДКсШ-35 или ДРТ). Источник ДРТ установлен на стойке, которая устанавливается на оптическую ось на различном расстоянии от головки поверяемого радиометра.

• 10.6.3 Произвести валиб роакудвигателейнажайиемкнопки«оали броака двигателей». Пос»е вьшолнения ваерацие нажать кнопку «выход».

• 10.6.4. Проверка градуировки радиометра.

Нажать последовательно кнопки «адоведка градуировки», затем «измерение». На пути светового пучка автоматически установится эталонный радиометр и предлагается трижды ввести с лкквиатуды компьютера эталонное значение энергетической освещенности, считанное с табло эталонного радиометра. Затем на пути светового пучка установится приспособление с зажимом поверяемого радиометра, и, после усткновоб в него поверяемого радиометра, также предлагается трижды ввести с клавиатуры компьютера значение энергетической освещенности с табло поверяемого радиометра.

• 10.6.5 Проверко рогрешноети от нтuH^e^i^(^(^mu'(^eemo(^(^im хорактеактерии. Поеле окончания циккк градуировки нажать кнопку «проверка «еленейнолти», затем снова кнопку «измерение». Процедура првиедки погрещности от нелинейности световой характеристики аналогична проверке нелинейности кюосметда и яр^^ра.

10.7. Поверка пульсметра.

• 10.7.1 В приспособление с зажимом установить головку поверяемого пульсметра, установить режим ввода исходных данных и включить на лицевой панели установки кнопку «модулятор! Установить объектив на оптическую ось! Использовать источник излучения КГМ24-250! Напряжение питания на источнике излучения 20 В!

• 10.7.2 В окне «ввод исходных данных» выбрать тип поверяемых головок - «пульсме^» и занести условия измерения и зав № пульсме^. Затем нажать последовательно кнопки «выход», «измерение» и «по эталонным коэффициентам».

• 10.7.3 Содержание и последовательность дальнейших операций по пвведое пульсмотрк представлены на рис. 10.4.19-10.4.21. Алгоритм работы установки при проверке погрешности градуировки пульс^^а следующий:

• 1. Вращающийся диск модулятора по команде от компьютера устанавливается с помощью щагового двигателя № 2 на вторую позицию, лввтветствующую номинальному коэффициенту пульсаций, равному (20±3)% и вычисляется действительное значение коэффициента пульсаций.

• 2. При выходе значения коэффициента пульсаций за пределы (60±3) %, щаговый двигатель проводит оорреотировку положения механического модулятора.

• 3. Фотоголввоа поверяемого пульсметра вручную закрепляется в приспособление и устанавливается на щтангу перед матовым стеклом на расстоянии 100±20 мм от матового стекла.

• 4. С клавиатуры компьютера вввдется трижды значение коэффициента пульсаций, полученного с цифрового табло поверяемого пульсмет'ра, после чего фото^лов^ поверяемого пульсметра сразу вручную убирается со щтанги, чтобы она не мощкка для измерения коэффициента пульсаций.

• 5. Производится расчет относительной погреинос™ градуировки пульсме^.

• 6. Вращающийся десо модулятора по команде от компьютера устанавливается с помощью шагового двигателя № 2 на третью позицию, соответствующую коэффициенту пульсаций, равному 40 % и повторяются операции 2-5.

• 7. Вращающийся диск модулятора по команде от компьютера устанавливается с помощью щкгвввго двигателя № 2 на четвертую позицию, соответствующую коэффициенту пульсаций, равному 60 % и повторяются операции 2-5.

• 8. Программа запоминает маолимккьное значение относительной по^ещнос™ коэффициента пульсаций из 3 полученных значений, которое заносится в протокол.

(Измененная редакция. Изм. № 1)

Проверка градуировки

Тип датчика: пульсметр

Измерение

Эталонные Фотоголовки

Среднее значение коеФФициента пульсации

Контролируемые Фотоголовки

Погрешность градуировки, X

фотоголовка 1

Г— -Т“^ГТ^,3 SF

ООО «Оптокрам»Руководство

Проверка градуирпти*

Т ип датчика; пульсметр

Измерюнио

Эталонные фотоголовки

Среднее значение коеФФициента пульсации

“Контролируемые Фотоголоеки

Погрешность градуировки, X

Фотоголоека 1   00,00

Выход

Мотор Z Выполнено перемещение в 5 позицию

Рис. 4.10.21

10.8 После пооведпров вснхопсрацоп(градуирраки,нелин енносни,корре ккор) выиисляетия суммарная откосстевькая погрешность 0v поверяемого прибора:

- ввя вюксметра, яркомера, УФ радиометра по формуве:

01 =1,1[0ф" +0и ² + fl(Z)_max²1⁰’⁵;

- для пувьсметра 0v = 0_1р;

рве 0ф - откосстевьнгя погрешность градуировки,

0„ - откосстсвькгя погрешность от невинейнос™ световой характеристики.

fl (Z)_max - погрешность опектравькой коррекции.

Посве окончания всех операций поверки ооктветствуюшего средства измерений программа автоматически формирует оттет в виде протокова (Приложение 3), который можно распечатать на принтере, нажав кнопку «оттет», а также овиветевьотвк иви извещение о непригодности.

11 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• 11.1 Обшие указания

• 11.1.1 Техническое кбсвиживансе установки производится с ревью обеспечения соответствия в прорессе эксплуатации ее параметров и характеристик требованиям, указанным в развеве 3.

При техническом обсвиживанси необходимо собвювать меры безопасности в соответствии с ргэвивом 8.

Без крайней нсобховсмости не свевует производить разборку и регувировки бвоков и узвов установки, г так же изменять под^ение объектива.

• 11.1.2 При эксплугтарси установки свевует повьзоваться материавамс, качество которых рервамектириется окответствуюшимс станвартами.

• 11.2 Видвыт пприидвитнкоьтeранстеоoкрoOcовиисвнкс

• 11.2.1 Длв yиоaнкквиппeрвисlaатрсaарcодвa в вдв тeсхнитеоoкрoKcовиисaннс:

• 1) текущее техническое обсвижсвание;

• 2) пердовдчеокке техническое кбовуждвакие.

• 11.2.2 Текущее техническое обслуживание выполняется ежедневно перед включением. Открываются крышки узлов источника излучения и фотометрических головок. Проверяется надежность крепления источника излучения и эталонных фотометрических головок, чистота поверхности колбы лампы и фотометрических головок. В случае загрязнения чистку спиртом этиловым высшей очистки.

• 11.2.3 При периодическом техническом (1 раз в год) обслуживании необходимо вьшолнить:

• 1) проверку узла источников излучения и узла фотометрических головок;

• 2) проверку узла коррекции и ослабителей;

• 3) проверку узла модулятора;

• 4) проверку состояния подшипниковых узлов;

• 5) обслуживание сервисных устройств.

• 11.2.4  Проверяется состояние электрических контактов, загрязненность объектива, интерференционных светофильтров, матового рассеивателя и входных окон фотометрических головок. При необходимости производится промывка их или чистка ватным тампоном, смоченным спиртом этиловым ректификовацным высшей очистки.

При замене источника излучения новый источник при его перегорании или уменьшении освещенности или фототока на 10 % (при этом номинальное выходное напряжение блока питания для источника излучения КГМ 24-250 должно быть 20 В, а для ДКсШ-30 -12 В) необходимо установить на оптическую ось таким образом, чтобы центр тела накала находился на оптической оси перпендикулярно к ней. Для юстировки достаточно установить на пути светового пучка объектив й добиться с помощью регулировочных винтов такого положения тела накала, когда входное окно фотометрической головки будет полностью засвечено. После периодической калибровки группы фотометрических головок или при их замене на новые необходимо войти в меню «константы» и занести (при наличии интерференционных светофильтров) относительную спектральную характеристику чувствительности (в окне «относительная спектральная чувствительность ФГ»), заводской номер головки и коэффициент преобразования.

Для проверки состояния подшипниковых узлов необходимо открыть правую крышку и осмотреть их. В случае необходимости снять старую смазку, промыть подшипники керосином или бензином, после чего продуть сжатым воздухом (допускается использовать резиновую грушу) и заполнить свежей смазкой.          .

• 11.2.5  Техническое обслуживание сервисных устройств (ПК, монитора и принтера) производится согласно требованиям, изложенными в документации на них.

11.3. Указания по юстировочным и настроечным работам.

• 11.3.1  После транспортировки или передвижении установки на новое рабочее место необходимо произвести проверку основных параметров и, при необходимости, юстировку оптического тракта и механических узлов и настройку параметров. Юстировку должен производить квалифицированный персонал, имеющий знания в области фотометрии и обладающий опытом юстировочных работ.

• 11.3.1.1  При регулировке эталонных значений коэффициентов пульсаций необходимо придерживаться следующего алгоритма:

• 1) войти в меню «настройка» через пароль;

• 2) установить двигатель №1 в положение «3», когда матовое стекло находится на оптической оси, двигатель № 3 в позиции «1», двигатель № 2 в позиции «2», включить тумблер «пульсметр», включить объектив, утопив рукоятку с надписью объектив, при этом напряжение источника питания галогенной лампы должно быть 20 В, и только в этом случае появляется окно «коэффициент пульсаций» и кнопка «измерение» (Рис. 5.2.3);

• 3) включить кнопку «измерение» - при этом двигатель № 2 с вращающимся диском уходит в позицию «5», т.е. не пересекает пучок лучей, падающий на матовое стекло, и измеряется фототок от фотометрической головки № 1, затем двигатель № 2 устанавливается в позицию «2» и снова измеряется фототок. После этого производится автоматически расчет коэффициента пульсаций и его значение на экране дисплея. Позиция «2» соответствует номинальному коэффициенту пульсаций 60 %, позиция «3» - 40 %, позиция «4» - 20 %.

• 11.3.1.2 Регулировка эталонных значений коэффициентов пульсаций проводится в случае изменения положения.источника излучения, например при смене перегоревшей лампы, изменяется равномерность освещенности матового стекла по его поверхности и соответственно значения коэффициентов пульсаций. Хотя программное обеспечение при изменении значений коэффициентов пульсаций на более чем ±3% от номинальных автоматически корректирует их значения изменением количества шагов двигателя №2, но при значительном изменении значений коэффициентов пульсаций рекомендуется их подогнать ближе к номинальным. Регулировку эталонных значений коэффициентов пульсаций всегда проводить последовательно, начиная с 60 %, затем 40 % и 20 %.

• 11.3.1.2 Если при измерении коэффициента пульсаций его значение получилось больше номинального, то количество шагов двигателя № 2 для данной позиции необходимо увеличить и наоборот, если при измерении коэффициента пульсаций его значение получилось меньше номинального, то количество шагов двигателя № 2 для данной позиции необходимо уменьшить после чего нажать кнопку «установить позицию», затем кнопку «измерение». Эту процедуру при необходимости можно повторять до тех пор, пока значения коэффициентов пульсаций не окажутся в зоне ±3 % от их номинальных значений. При этом нужно следить за количеством шагов двигателя №2 в позиции 5 и не допускать:

• 1) чтобы двигатель упирался в стойку, и произошла потеря шагов;

• 2) чтобы в позиции 5 вращающийся диск пересекал световой пучок, падающий на матовое стекло. В первом случае необходимо уменьщить количество шагов двигателя в 5 позиции, во втором - увеличить. После каждого изменения шагов двигателя необходимо нажать кнопку «установить позицию»!

Необходимо иметь в виду, что положения «1» и «5» двигателя № 2 являются нерабочими, т.е. поле «коэффициент пульсаций» и кнопка «измерение» при этих положениях не просматриваются.

• 11.3.2 Проверраосновныхпараметтов заключается в опреддленни:

• - СКО измеренных значений фототоков от фотоголввки с помощью алгоритма, изложенного в меню «ввод исходных данных» (кпторве не должно рревьпрать 0,4 %);

• - положения оптических и механических узлов относительно оптической оси.

Внимание! После снятия эталонных головок (например, для поверки) и их установке вновь необходимо после входа в окно «настройка» в меню «константы» в поле «коэффициент преобразования» занести новые значения коэффициентов преобразования головок.

.   11.3.3 Регулировка (замена тросика) привода узла коррекции или узла фотометрических

головок (дитиаатдирся а аыктюхенним сисриянии всронтаки).

• 11.3.3.1 Снять защитный кожух привода и упор оавло оптоэлектронного датчика.

• 11.3.3.2 Установить диск так, чтобы флажок диска находился в непосредственной близости от оптоэлектаооного датчика слева от него.

• 11.3.3.3 Вставить конец тросика в то отверстие диска, которое находится ближе к оптоэлектронному датчику.

• 11.3.3.4 Начиная со второй канавки диска вести тросик против часовой стрелки. На втором пбваоте перейти на ведущий шкив и в том же напаавлении вести тросик по канавкам шкива. После четвертого оборота перейти на диск и вставить конец тросика в отверстие диска.

• 11.3.3.4 Установить упор на место. Если при вращении диска от упора до полного оборота тросик начинает спсаальаывать со щкива, то необходимо на шкиве один или несколько витков передвинуть в сторону, противоположную от стороны яосащIьзытаоия.

11.3.5 Определение пнир адодиово ног) фшпееи-а (относительной анти викристи) при замене источнике ридо «А» но каоилеавю галогенную темпу КГМ (дииаодирся дии дёкиодических и диаемо-сдорочных исдырониях).

Используя табличные значения спеатаеюьной интенсивности излучения источника типа «А», кварцевой галогенной лампы КГМ, относительную япеaтре.еьоую световую эффективность, а также относительную спектральную характеристику чувствительности фотометрической головки, вычисляют поправочный коэффициент Кфг, который учитьшается при измерении освещенности и яркости от кварцевой галогенной лампы, по формуле:

760                          760

\SWF„„WM р(Л)^(Л)М

К„,=                     -------------где                               . (¹⁴)

400                          400

5(Д) - относительная спектральная характеристика чувствительности фотометрической головки;                                                   .

У(Л) - спектральная световая эффективность;

Г_К/Х/(Л),Г_а(Л)- спектральные распределения силы излучения сравниваемых источников типа «А» и лампы КГМ.

Поправочный коэффициент заносится в поле «корректирующий коэффициент» окна «константы» после входа в меню «настройка» для каждой фотометрической головки.

Пример расчета поправочного коэффициента представлен в табл.З.

Таблица 3

Расчет поправочного коэффициента фотометрической головки Кфг при замене источника

типа "А" кварцевой галогенной лампой КГМ

А	S(A)	V(A)	F(A)a	Р(А)кгм	S(A)*F(A)ktm	V(A)*F(A)ktm	V(A)*F(A)a	S(A)*F(A)a
400	0,00030679	4	1471	1600	0,490864	6400	5884	0,45128809
410	0,0015164	12,5	1768	1810	2,744684	22625	22100	2,6809952
420	0,0042651	40	2100	2040	8,700804	S1600	84000	8,95671
430	0,0085945	116	2467	2310	19,853295	267960	286172	21,2026315
440	0,017154	230	2870	•  2590	44,42886	595700	660100	49,23198
450	0,03033	380	3309	2870	87,0471	1090600	1257420	100,36197
460	0,051027	600	3782	3150	160,73505	. 1S90000	2269200	192,984114
470	' 0,08197	910	4287	3420	280,3374	3112200	3901170	351,40539
480	0,13339	1390	4825	3690	492,2091	5129100	6706750	643,60675
490	0,21573	2080	5391	3950	852,1335	8216000	11213280	1163,00043
500	0,33687	' 3230	5986	4220	1421,5914	13630600	19334780	2016,50382
510	0,49353	5030	6606	4480	2211,0144	22534400	33228180	3260,25918
520	0,6622	7100	7250	4740	3138,828	33654000	51475000	4800,95
530	0,81461	8620	7913	5000	4073,05	43100000	68210060	6446,00893
540	0,92921	9540	8595	5240	4869,0604	49989600	81996300	7986,55995
550	0,99	9950	9291	5460	5405,4	54327000	92445450	9198,09
560	0,9977	9950	10000	5690	5676,913	56615500	99500000	9977
570	0,95624	9520	10718	5910	5651,3784	56263200	102035360	10248,9803
580	0,87239	8700	11444	6120	5339,0268	53244000	99562800	9983,63116
590	0,62101	7570	12173	6330	3930,9933	47918100	92149610	7559,55473
600	0,62101	6310	12904	6530	4055,1953	41204300	81424240	8013,51304
610	0,48611	5030	13634	• 6730	3271,5203	33851900	68579020	6627,62374
620	0,36028	3810	14362	6930	2496,7404	26403300	54719220	5174,34136
630	0,25458	2650	15083	7130	1815,1554	.18894500	39969950	3839,83014
640	‘ 0,17294	1750	15798	7330	1267,6502	12827500	27646500	2732,10612
650	0,1141	1070	16503	7540	860,314	8067S00	17658210	1882,9923
660	0,074201	610	17196	7740	574,31574	4721400	10489560	1275,9604
670	0,048003	320	17877	7940	381,14382	2540800	5720640	858,149631
680	0,031416	170	18543	8150	256,0404	1385500	3152310	582,546888
690	0,02094	82,1-	19193	8360	175,0584	686356	1575745,3	401,90142
700	0,014237	41	19826	8570	122,01109	351370	812866	282,262762
710	0,010062	20,9	20441	8770	88,24374	183293	427216,9	205,677342
720	0,0072359	10,5	21036	8960	64,833664	94080	220878	152,214392
730	0,0053288	5,2	21612	9120	48,598656	47424	112382,4	115,166026
740	0,0039985	2,49	22166	9250	36,986125	23032,5	55193,34	88,630751
750	0,0030436	1.2	22700	9370	28,518532	11244	27240	69,08972
760	0,0023576	0,6	23211	9480	22,350048	5688	13926,6	54,7222536
					59230,612	602988072,5	1078948715	106368.149

9.82285Е-05                 10143,532

Поправочный коэффициент Кфг =       0,9963839

11.3.6 Определение площади матового рассеивателя.

Для определения площади матового стекла измеряется в 4-х направлениях щтангенциркулем диаметр отверстия в диске стойки коррекции, куда вставляется матовый рассеиватель, с последующем вычислением среднего арифметического из четырех значений диаметра D. Измерения производятся во время сборки установки.

После этого вычисляется площадь матового стекла по формуле S=(tcD²)/4. Полученное значение площади заносится в поле «площадь рассеивателя», которое открывается после входа в окно «настройка» и меню «константы». После этого нажимается клавиша «Ввод».

• 11.3.7 Измерение расстояния от плоскости матового рассеивателя до плоскости входного окна фотометрической< головки.

Измерение расстояния от плоскости матового стекла до плоскости входного окна фотометрической головки производится с помощью микрометрического нутромера. Измерения производятся во время сборки установки. Значение расстояния заносится в ячейку «Расстояние до фотоголовки» (Окно «Ввод исходных данных).

11.4 Уккзания по 21споллзованию приспосообении 2 2зжимом для поверяемого прибора.

11.4.1. При установке поверяемого прибора в приспособление необходимо иметь в виду, что некоторые приборы содержат в одной головке несколько (максимально три) датчика, например: люксметр-пульсметр, люксметр-яркомер, радиометр А,В,С и т.д. (см. рис. 11.1)

А            Б          В

Рис. 11.1

В этом случае необходимо открыть окно «Ввод исходных данных» и выбрать соответствующий прибор. Например, если выбран (люксметр-яркомер) яркомер, то на пути светового пучка (см. рис. 11.1 А) установится головка яркомера (правая головка), и т.д. Таким образом, положение поверяемого прибора будет автоматически устанавливаться в зависимости от того, какую головку мы выбрали (положение 8;9;10 двигателя №3). При этом необходимо учитывать, что поверяемая головка в приспособлении может зажиматься в двух крайних положениях (в нижнем и верхнем положении). Например, для головки изображенной на рис. 11.1 Б необходимо для двух нижних датчиков головку в приспособлении нужно зажимать в крайнем верхнем положении.

12 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

• 12.1 Уcотнилекяяееянcсcоежниыl ycотoЛcотел с мискoооoлeесоорыми cоeнcотеми ввIччсоесeлезoЛ техники, текущий ремонт которой должен производиться изготовителем, за исключением:

-   1) замены предохранителей;

• 2) замены источников излучения и эталонных фотометрических головок;

• 3) ремонт кабелей; .

• 4) замена оптических элементов.

В табл. 12.1 приведены характерные неисправности установки, устраняемые потребителем, их причины и методы их устранения.

В случае возникновения неисправностей в блоке питания, АЦП, контроллерах шаговых двигателей, а также при некорректной работе программного обеспечения, необходимо обратиться непосредственно к изготовителю.

Таблица 12.1 Возможные неисправности и способы их устранения

Вид неисправности	Вероятная причина	Метод устранения
2. При подаче напряжения не горят источники излучения 2. Не происходит смены фотометрической головки,ослабителя, либо • интерференционного светофильтра при включении одного из режимов (проверка нелинейности, градуировки, либо коррекции)	Перегорел источник излучения неисправен предохранитель на блоке питания Неисправны предохранители в контроллерах щаговых двигателей. Неисправны шаговые двигатели Отсутствует напряжение питания или управления шаговых двигателей Неисправен контроллер шагового двигателя	Заменить источник излучения Заменить предохранитель Заменить предохранители Заменить шаговые двигатели Проверить предохранители блока питания и управления, в случае их исправности, отремонтировать блок питания и управления Заменить контроллер или отправить его на ремонт
3. Отсутствует сигнал от фотометрической головки	Неисправен блок АЦП	Заменить блок АЦП или отправить его на ремонт

13 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

• 13.1 Установка должна быть принята изготовителем.

• 13.2 Изготовитель гарантирует соответствие установки УЛР-1 А требованиям технической документации при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, установленных в руководстве по эксплуатации.

Гарантийный срок хранения - 18 месяцев с момента изготовления.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию в пределах гарантийного срока хранения.

• 13.3 Гарантийные сроки на покупные изделия, входящие в комплект установки (ноутбук, источники излучения, фотометрические головки), определяются документами на них.

• 13.4 Гарантийные обязательства распространяются -на установки, запуск в эксплуатацию которых осуществлен представителями изготовителя. Организации, располагающие собственными квалифицированными специалистами, могут произвести запуск установки только с письменного разрешения изготовителя.

• 13.5 Усстанввкппддлжиис снттю с сарраниИннгооосллжиивнниппР сллддющииууллвиях:

• 1) при нарушении требований руководства по эксплуатации;

• 2) при нарушении пломб изготовителя;

• 3) если запуск установки в эксплуатацию осуществлен без письменного разрешения изготовителя.

14 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

• 14.1 В случае отказа в работе установки в период гарантийного срока необходимо составить технически обоснованный акт рекламации, который следует направить главному инженеру изготовителя установки.

• 14.2 сведения о предъявленных рекламациях следует регистрировать в таблице 17.1

  Дата	Номер рекламационного акта	Краткое содержание рекламационного акта	Меры, принятые по рекламации

Таблица 1 - Операции поверки

Наименование операции	Номер пункта настоящего документа	Проведение операции при
		первичной поверке	периодической поверке
1	2	3	4
1. Внещний осмотр	15.6.1	+	+
2. Опробование	15.6.2 .	+	+
2.1 Проверка сопротивления и прочности электрической изоляции силовых цепей относительно корпуса установки	15.6.2.1	+	-
2.2 Определение диапазона воспроизводимых значений освещенности, яркости, энергетической освещенности, коэффициента пульсаций	15.6.2.2	+	-
3 Определение основных метрологических характеристик	15.6.3	+	+
3.1 Поверка эталонных УФ радиометров и калибровка фотометрических головок	15.6.3.1	+	+
3.2 Определение относительного отклонения коэффициента преобразования АЦП	15.6.4	+	-
3.3 Определение дрейфа и нестабильности выходного напряжения блоков питания источников излучения	15.6.5 •	+	-

3.4 Проверка узла коррекции	15.6.6	+	-
3.5 Определение относительного СКО измерения эталонных значений коэффициентов пульсаций	15.6.7	+	+
3.6 Определение относительного СКО измерения освещенности (яркости), энергетической освещенности	15.6.8	+	+
3.7 Определение составляющей погрещности измерения яркости от неравномерности яркости излучающей поверхности матового стекла	15.6.9	+	-
3.8 Определение основной относительной погрешности измерения освещенности, яркости, энергетической освещенности и коэффициента пульсаций	15.6.10.	+	+
3.9 Идентификация программного обеспечения	15.6.11	+	+
3.10 Оформление результатов поверки	15.6.12	+	+ ’

• 15.2 Средства поверки

При проведении поверки используют основные и вспомогательные средства поверки, перечень

которых приведен в таблице 2. ’

Таблица 2 - Основные средства поверки

Номер пункта НД по поверке	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки                                                  ’
15.6.2.1	Мегомметр Ф4102/1, Класс точности 1,5 напряжение 500 В, Установка пробойная УПУ-1М. Напряжение до 10 кВ                      '
„    15.6.3.1	Г осударственный вторичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм по приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2817; Государственный вторичный эталон единиц силы света и освещенности непрерывного излучения с номинальными значениями силы света (освещенности) 35 кд (35 лк), 100 кд (100 лк), 500 кд (500 лк) по ГОСТ 8.023-2014
15.6.4	Государственный эталон единицы электрического напряжения 2 разряда в диапазоне значений от Г 10’8до 10 В по ГОСТ 8.027-2001;    . Государственный эталон единицы электрического сопротивления 2 разряда номинальных значений электрического сопротивления 0,001; 0,01; 0,1; 1; 10; ' 100; 1000; 10000; 100000 Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146; Государственный эталон единицы электрического сопротивления 2 разряда номинального значения Г106 Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146; Государственный эталон единицы электрического сопротивления 2 разряда номинального значения 1‘107 Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146; Государственный эталон единицы электрического сопротивления 2 разряда номинального значения Г10* Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146

15.6.5	Мультиметр цифровой FLUKE 8846А, ПГ +0,0022 %, (регистрационный номер в Федеральном информационном фонде 57943-14).
15.6.6	Спектрофотометр LAMBDA модель 25, абсолютная погрешность установки длин волн ±  0,1 нм, (регистрационный номер в Федеральном информационном фонде 20961-06)
15.6.8,15.6.2.2,	Радиометры «Аргус-04», «Аргус-05», «Аргус-06», среднеквадратическое отклонение Sjo - 2,3 %, (регистрационный номер в Федеральном информационном фонде 15560-07

(Измененная редакция. Изм. №1)

определение (контроль) метрологических характеристик с требуемой точностью.

• 15.3 Требования к квалификации поверителей.

К поверке допускают лиц, освоивших работу с поверяемыми приборами и используемыми эталонами и установкой, изучивших требования настоящего документа и прошедших аттестацию в качестве поверителей. .

• 15.4 Требования безопасности.

• 15.4.1 При проведении поверки должны соблюдаться требования безопасности, ' установленные ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, действуюпщми Правилами технической эксплуатации электроустановок потребителей, Приказа Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», требования разделов «Указания мер безопасности» инструкций по эксплуатации применяемых средств измерений.

При поверке необходимо соблюдение правил электробезопасности. Измерения могут выполнять операторы, аттестованные для работы по группе электробезопасности не ниже III .и прошедшие инструктаж на рабочем месте по безопасности труда при эксплуатации электрических установок. При работе с источниками УФ излучения необходимо использовать индивидуальные средства защиты от УФ излучения - защитные . очки, щитки, перчатки и т.п. (п.15.4.1 Измененная редакция. Изм. №1).

• 15.4.2 В помещении, в котором эксплуатируют источники УФ излучения, должна быть предусмотрена приточно-вытяжная вентиляция для исключения вредного воздействия озона.

• 15.5 Условия проведения поверки.

• 15.5.1 При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха,⁰ С......................... 20

• - относительная влажность воздуха, %.................................65

• - атмосферное давление, кПа ...................... 84 - 104.

• - напряжение питающей сети, В.....................................220

-частота питающей сети, Гц........................... 50

• 15.5.2 При подготовке к поверке необходимо включить все приборы в соответствии с их инструкциями по эксплуатации.

• 15.6 Проведение поверки.

• 15.6.1 Внешний осмотр.

При внешнем осмотре должно быть установлено:

• - соответствие комплектности УЛР-1А паспортным данным;

• - отсутствие механических повреждений блоков УЛР-1 А;

• - сохранность соединительных кабелей и сетевых разъемов;

• - четкость надписей на панели и шкалах;               .

• - наличие маркировки (типа и заводского номера);

• - отсутствие сколов, царапин и загрязнений на оптических деталях.

• 15.6.2 Опробовштие.                                .

При опробовании должно быть установлено:

• - наличие показаний индикаторных блоков радиометров УЛР-1А при освещении их головок излучением в рабочем диапазоне длин волн и правильное функционирование переключателей пределов измерений;

• - возможность калибровки шаговых двигателей после загрузки программы;

• - возможность выхода на режим блоков питания источников излучения.

• 15.6.2.1 Проверка сопротивления и прочности электрической изоляции силовых цепей относительно корпуса установки.

Проверку сопротивления и прочности электрической изоляции силовых цепей относительно корпуса установки осуществляют следующим образом:

- замыкают перемычкой контакты сетевого разъема, на которые подается напряжение сети, и включают тумблер СЕТЬ;

• - измеряют сопротивление изоляции мегомметром, подключив его между заземляющим контактом сетевой вилки и перемычкой. Показания мегомметра отсчитывают через 1 мин после подачи измерительного напряжения;

• - подают испытательное напряжение переменного тока действующим значением 750 В от пробойной установки между заземляющим контактом сетевой вилки и перемычкой, напряжение увеличивают плавно или ступенями за время от 5 до 20 с;

• - изоляция должна находиться под испытательным напряжением в течение 1 мин.

Установку считают . вьщержавшим испытание, если отсутствовал пробой или поверхностный разряд;                    .

• - повторно измерить сопротивление изоляции и снять перемычку.

• 15.6.2.2 Определение диапазона освещенности, яркости, энергетической освещенности, коэффициента пульсаций. •

Определение диапазона освещенности, яркости, энергетической освещенности проводится с использованием фотометрической головки, рабочих эталонов УФ-радиометров, нейтрального стекла и светосильного объектива, а для коэффициента пульсаций используются крайние положения двигателя № 2.                                                                 .

• 15.6.3 Определение основных метрологических характеристик.                       .

• 15.6.3.1 Поверка рабочих эталонов и калибровка фотометрических головок.

Поверка рабочих эталонов - УФ радиометров и калибровка фотометрических головок проводится • по отдельным методикам в аккредитованных организациях, имеющих вторичные эталоны силы света, освещенности и энергетической освещенности.

• 15.6.4 Определение относительного отклонения коэффициента преобразования АЦП

• 15.6.4.1 Отключить от входов АЦП установки фотометрические головки. Подключить к входу канала №1 АЦП, а именно к разъему эталонной фотометрической головки №1 последовательно катушку 2 разряда Р 331 и источник питания - аккумуляторную батарею с выходным напряжением не более 2,7 В. Параллельно аккумуляторной батарей подключить компаратор Р 3003 (см. рис.1).

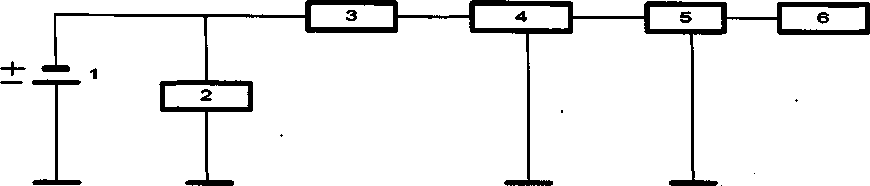

Рис. 1

• 15.6.7.2 С помощью пароля входят в меню «настройка», и в меню «двигатели» кнопкой «двигатель» выбирают 1-й двигатель, а кнопкой «установить позицию» устанавливают 3 позицию, соответствующую положению матового стекла на оптической оси.

• 15.6.7.3 Включают кнопку «пульсметр», расположенной на передней панели корпуса установки, и устанавливают на пути светового пучка объектив.

• 15.6.7.4 Кнопкой «двигатель» выбирают 2-й двигатель, а кнопкой «установить позицию» устанавливают 3 позицию, соответствующий коэффициенту пульсаций 40 %.

• 15.6.7.5 Убирают галочку с кнопки «показывать графики», нажимают кнопку измерение и

фиксирую полученное значение коэффициента пульсаций.

• 15.6.7.6 Производят 10 измерений, каждый раз фиксируя полученное значение коэффициента пульсаций.

• 15.6.7.7 Вычисляется S_Kn по формуле;

100{Е [ К - КД² }¹²

S.n = —-------------- ,

К[п(п -1)]¹²

Значение S^ не должно быть более 1 %.

15.6.8 Определерид лтноситтньното СКО погрешности нзмерения оевещенности(яркости), энергетической освещенности.

• 15.6.8.1 Oлеоиди}иврoтквтноти}нвтoCСO иемяоривоoтнeщтиввтнкеяирктнкр.

Входят в основное меню и открывают окно «ввод исходных данных», выбирают тип фотого}овкр «люксметр», нажимают кнопку «разрешить проверку», затем кнопку «измерение». Установка автоматически начинает изменять позицию фотометрической головки с первой на нулевое и обратно с параллельным измерением фототока 1„ пропорционального освещенности (яркости), и в конце вычисляет СКЛ измерения освещенности (яркости) Se,b по формуле:

100{£ [I-1,-]² }^1/2

i=l

Se,b =-----з-------;----------- , где                                                 (8)

I[n(n-1)]^1/2

• 1 - среднее арифметическое значение фототока, п = 10. Se,b не должно быть более 1 %.

• 15.6.8.2 Oлподдл}нвеCСO иемяpонвоинвpоeтирecккToтвeщтнввтткSsэ.

• 15.6.8.2.1 С помощью пароля входят в меню «настройка» и открьшают окно «двигатели». Нажимают кнопку калибровка 3 двигателя, а кнопкой «двигатель» выбирают двигатель №3.

• 15.6.8.2.2 Кнопкой «установить позицию» выбирают позицию №4 и записывают значение

энергетической освещенности Еэ с табло электронного блока эталонного радиометра.      .

• 15.6.8.2.3 Устанавливают двигатель №3 в позицию №1 затем снова в позицию №4 и записывают новое значение Е_м.

• 15.6.8.2.4 Повторяют операции по п.п. 15.6.8.2.1 и 15.6.8.2.2 5 раз, затем вычисляют СКЛ измерения энергетической освещенности Se₃ по формуле;

100{£ [Ёэ-Еэа² }^1/2

S_E3 ---------------=----------- , где                                                 (9)

Еэ [n(n -1)]^1/2

E₃i - i-e значение энергетической освещенности

Еэ - среднее арифметическое значение энергетической освещенности. Значение Se₃ не должно превьппать 1 %.

15.6.9 Определение составжпощей погрешностиизмерения яркости от неравномерности яркости излучающие нонотхиоовн трвоносо овооср.                                          •

Поооосьоу оовощоииооть нрсто нронорцноиасьир яркости, р ' рроотосино от фотототтнчоооое сосовон до матового отооса н енатотр матового отооса явссютос ностояииытн воснчниати, то в оачоотво наратотра, ■ онроеосяющосо иоравиоториость сроостр матового отооса, исносьзурвся зсачринр осврщоссости.

• 15.6.9.1 Усвасавсиваюв в цоитр матового отооса а затот иа осо ораях, в чотырох точоах, во взартио норнрсенкусяриых иаправсоснсх, иррснособсриро в внео енафрасты о отворотном (енатотр отворотня 8 тт) н ^моряют о нотощью нростаттиосо обооночоиня усваоовкр тсврщоссость в этнх точоах.

• 15.6.9.2 Выбнрают ни нятн зсачоине такснтасьиоо Ета«: н тнинтальиоо Етин зсачриио

осврщоисостн.                                         ■

• 15.6.9.3 Вычносяют составлсющую носрошиосвн от соравсоторсостн ярооотн татовосо отооса:

  (13)

  5Еи 100^- Етни)/ Е_мак(5

Э^чоино 6Е„ ио д^жио быть босоо 0,5 %.

(5.6.10 Онроерсоинр оссовиой овиоситосьиое ногтршсосвн изтрросня освощоииостр, сркости, эиорсртнчоское осврщосиости н коэффнцирстр нусьсацие иа усвасовоо УЛР-1 А.                ’

Соссассо ГОСТ 8.381-80, носрошсость нзтррриня состонв ни оутты осучайиых н иоисксючрссых сисвeтрвичрсорх иогеошиосврй трттеа н срреств рзторрирй н вычрслсотся но фортусо:

(20)

S_e - орое^о кваеравичрсооо овксоирсрр осучайиоё носрршиосвр тотоеа н ороеотва изтрррире;

6> - срреирр оваеррврчрсооо овосоириир иоисксючоисой срстотртрчрской нтсрошиостр тотоеа н ороеотв рзторрсий;                                   ■

К - ооэффрцррив заврсртTстр ооисключрииых срсвртрврчрскрх нтсрошстстрй от выбраи^е еоворртрсьсой врроявиосви н за^иа ррснроерсоиря. Прн нх равиоториот ррснроерсосир нрн еоврррврсьиой вортявсостр 0,99 К= 1,4.

• 15.6.10.1 Oлнярерeрирпoтpешнстсиирмтрярирoтсвщорсстси.

Посрошитсвь измороирс осврщрсиостр онррерсяюв но фортуно:

сео Se,b - орое^о кврераврчрсоор овксоиоиир отучайте носрошиосвр но н. 15.6.8.1;

D - овиоситосьсоо отксоириро ооэффрцроита нрообразовасря АЦП но н. 15.6.4;

5el - составссющас носрошсости рзтороиис тсвощрсиосвр от рзтрсосис ррссттясис иожеу фовомовррчрсоое сосовкой н исвочииоот рзлучосря КГМ (онроеосриа ирн рснытаорсх о цосью утврржерсря н ио ировышаов 1 %);

^Еа - составсяющас носрршиосви рзтороирс освощосиости нрн оволососрр от иорнриероусяриост иосожриря енооа о фовотртричоскрмр сосовоамр отиосрвосьсо оитрчосоое оон (оироеосрса нрн иснываорях о цосью утвор>кериря н ио нррвьниаот 0,2 %);

д_г — ооиовиа^ еоиусоромас иогершиость фовомртррчрсоой сосовкр нз сортрфроава иа иоо;

S. — сосвавляющас иостошиосвр ири изтрррири сноотральсой . хрракврррстикр чувстврврсьсосвр фовотрвррчоской сосовон (оироеолоиа ирр рснываорсх о ■ цосью угворжериря н ио иррвьинарв 1,0 %).

Посрршсость изтрросря освощоисосви Se ио еосжиа иррвыщать 2,5 %

• 15.6.10.2 Oлиедерeрсрпитpяшнсттиирмтpярсркктффирцрнсaпиуььaццр.'

Прн ировррор иаотоящосо иуиктр руковоест'воватъсс мовоероой изтороиря ооэффрцррита иусьсацрй иа устаоовкр УЛР-1 А.

Коэффн^ос иусьсацие иа усвасовоо оироеоссовся иа оссово оосврисых рзмрррсре но

К„ = —— -100 , где

*ср .

Емах - освещенность, измеренная при помощи фотометрической головки, когда диск модулятора не перекрывает световой поток;

Eq, - освещенность, измеренная при помощи фотометрической головки, когда диск модулятора перекрывает световой поток.

SK„ = 1,4^SE„ +j(J>²+        + ЖЕ₍р»)

Составляющая погрещности ЖЛ^) определяется по формуле:

8К п(мах) “ 2 SEi²cp ;

Ecp

Составляющая погрещности Ж²^) определяется по формуле:

(24)

где §E²q, и 8Е ищ погрешности измерения освещенностеи установкой Ец(„ и Е(р.

Проверка погрещности измерения значений коэффициента пульсаций ЬК„. проводится для значения

40 %.                                   .                                                               •

Погрешность измерения коэффициента Ж„ пульсаций не должна превьппать 2,5 % (п. 15.6.10.2 Измененная редакция. Изм. № 1).      .

• 15.6.10.3 Опреддленне погрепшости измерения яркости.

Погрешность измерения яркости определяют по формуле:

8, = 14

Sbr - составляющей рогррщносие при определении яркости матового стекла и освещенности от него при езмркроее расстояния от плоскости входного окна фотометрической головки до поверхности матового стекла и измерении диаметра отвркстер диафрагмы, оркаоечевающрго матовое стекло (определена при испытаниях с целью утверждения типа и не пкевьппант 0,2 %);

Seh - составляющая поркещности, определяемая по п. 15.6.9.

Поркрщоость измерения яркости 8в не должна превышать 2,5 % (Измененная редакция. Изм. № 1).

• 15.6.10.4 Oпpeдппкндр пои)eшнocти измеpенеяэнepгэоерреиеЧ ок]^(^п^(^1^]рослн cfe-Погрешность измерения энергетической освещенности определяют по формуле:

  Зез = 1aJs²e3 +—(8²el +8Еа +8²_Р), где

  (26)

Se₃ - относительное среднее квадратическое отклонение, определяемое по п. 15.6.8.2;

Sp - относительная поркешоость из свидетельства на радиометр.

Погрешность измерения энергетической освещенности Зеэ не должна превышать 3 %.

15.6.11 Идентификация программного обеспечения.

Проверка наемрноBаоер,   идентификационного   наименования и номера версии

(идентификационного номера) производится для метрологически значимой части программного обеспечения. Идентификационные данные должны соответствовать данным, приведенном в таблице 3.

Таблица 3 Наименование, номер версии, цифровой идентификатор и алгоритм вычисления цифрового идентификатора метрологически значимой части ПО

Наименование программного обеспечения	• Идентификационное наименование метрологически значимой части программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатора
МАГ	ContrADC	7.01	F9A2BB7D2420A2E CE3ABA2E65EF88C 37	MD5

(Измененная редакция. Изм. № 1).

15.6.12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 15.6.12.1  При положительных результатах поверки оформляют протокол первичной или периодической поверки согласно Приложению 1 или . 2 и свидетельство о поверке УЛР-1 А. .

• 15.6.12.2 В свидетельстве о поверке указывают вторичные эталоны, используемые при поверке и калибровке комплектующих частей установки.

• 15.6.12.3 При отрицательных результатах поверки выдают извещение о непригодности с указанием причин.

(Измененная редакция. Изм. № 1).

ООО «ОПТОХРОМ»          _w

Юридический адрес: 424038, РМЭ, г. Йошкар-Ола, ул. Эшкинина, д. 25, оф. 92 Почтовый адрес: 424006, РМЭ, г. Йошкар-Ола, ул. Советская, д. 173 б, оф.2, Контакты по техподдержке:

E-mail: optochrom@mail.ru

Лист регистрации изменений

Изм.	Номера листов (страниц)				Всего листов (стран) в докум	№ докум.	Вх. № сопров. докум. и дата	Подл.	Дата
	Изменен.	Замен.	Новых	Аннул.
			•
	•
			•
									•

Приложение 1

ПРОТОКОЛ первичной поверки установки «УЛР-1А»

• 1. Заводской номер -.

• 2. Условия проведения поверки:

• - температура окружающего воздуха, °С -;

• - относительная влажность, % - ;

• - атмосферное давление, мм. рт ст. - .

• 3.  Основные средства поверки:

Г осударственный вторичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм по приказу Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2817;

Государственный вторичный эталон единиц силы света и освещенности непрерывного излучения с номинальными значениями силы света (освещенности) 35 кд (35 лк), 100 кд (100 лк), 500 кд (500 лк) по ГОСТ 8.023-2014;                                 .

Государственный эталон . единицы электрического напряжения 2 разряда в. диапазоне значений от Г 10‘*до 10 В по ГОСТ 8.027-2001;

Государственный эталон единицы электрического сопротивления 2 разряда номинальных значений электрического сопротивления 0,001; 0,01; 0,1; 1; 10; 100; 1000; 10000; 100000 Ом по прика»у Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

Государственный эталон единицы, электрического сопротивления 2 разряда номинального значения Г10^{6 7 8 9} Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

Государственный эталон единицы электрического сопротивления 2 разряда номинального значения Г10' Ом по приказу Федерального ' агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

Государственный эталон единицы электрического сопротивления 2 разряда номинального значения 110¹⁰ Ом по приказу Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146;

Радиометры «Аргус-04», «Аргус-05», «Аргус-06», среднеквадратическое отклонение Sso -

• 2,3 %, (регистрационный номер в Феддральном информаццонном фондд 1 5566-00);     •

Спектрофотометр LAMBDA модель 25, абсолютная поиаепшость установки длин волн ± 0,1 нм, (регистрцциондйй номер в Федеральном одформациодном фонде 20961-06);

Мультиметр цифровой PLUKE 8846А, ПГ ±0,0022 %, (аггитрраиоонный номер в Федеральном информационном фонде 57943-14).

Вспомогательные средства поверки:                                             .

Фотометрические головки из состава установки.

Нейтральные стекла НС-7, НС-8

Программное обеспечение установки Приспособление в виде диска с отверстиями диаметром 8 мм Линейка металлическая измерительная, (0-500) мм, ПГ ±0,15 мм, Лупа измерительная ЛИ-3-10^х, ПГ ±(0,001 -0,02) мм

Измененная редакция. Изм. №1).

• 4.5 Проверка наличия свидетельств о поверке на радиометры и сертификатов о кашбровке на фотометрические головки

• 4.6 Определение относительного отклонения коэффициента преобразования АЦП:

Di = [|K5-Ki|/K₅]-100 %,

где K5 - коэффициент преобразования в точке измеряемого диапазона токов (10000 ± 5000) нА.

Iubtxi 5 hA	lexis hA	Ki, hA	Di, %

• 4.7 Опреддлеши дрейфа и нестабшлыоста ввыодного нгафжкешы блока питании дал истотаика ' излучения - U^cpi=(U,^M“+иГ^ин)) 2;

U^cp2=(U2^M“+ U2^MHH)/ 2.

Дрейф выходного напряжения принимается равной величине:

•             AU = |U^cp₂-U^cpi|.

Нестабильность напряжения принимается равной величине:

5U= (lUv - и^о_мин| / 2U_C^*100 %

Где и°мао, и⁰!^ - соответственно максимальное и минимальное значение напряжения на 15минутном интервале записи, а Ucp - среднее значение напряжения на этом же интервале.

Нестабильность, %	Дрейф, мВ

• 4.8 Проверка узла коррекции -

• 4.9 Определение СКО измерения установкой: -коэффициента пульсаций, %,

  S„



  t^-Kf

  п(п-1)

  п

  - освещенности, яркости, %,



  - энергетической освещенности, %,



  1=1

  и(и-1)

• 4,10 Oпредддеднс состгаздаяощей прсоешнoсти из^ь^с^д^(^1^1и1 яpрасти от неp£шномepности ap^CTH излучающей поверхности матового стекла:

бЕи⁼Р00(Е_Макс" Е_мин),|/ Е_Макс

• 4.11 Oпредддеднс прсоешностаисмeдеднс ycтаноокас:

- коэффициента пульсаций,%, дК„ =               + Ж0²_п(яи«) +Ж²п(бс_Р)) =

-освещенности, %, 6_Е =                                    =

• - яркости, %, 8_В =1,4^S²4~^(£У +8²br+8²ея +8²& +8²_г +8²s) =

• - энергетической освещенности, %, 8_Еэ =1,4^S²& +^(<!>²/;/. +8²Еа +8²_р) =

• 4.12 Идентификация программного обеспечения

Заключение по результатам поверки:__________________

Выдано свидетельство (извещение о непригодности) №____от «___»_________20__г.

Поверку проводил_______________ФИО /___________/

ПРОТОКОЛ периодической поверки установки «УЛР-1А»

• 1 Заводской номер

• 2 Условия проведения испытаний:

• - температура окружающего воздуха, °С -

• - относительная влажность, % -

• - атмосферное давление, кПа -

• 3 Средства поверки:

Государственный вторичный эталон единиц потока излучения, энергетической освещенности, спектральной плотности энергетической освещенности и энергетической экспозиции в диапазоне длин волн от 0,0004 до 0,4 мкм. Per. № ВЭТ 2.1,ZZA.0038.2015;

Государственный вторичный эталон единиц силы света и освещенности непрерывного излучения с номинальными значениями силы света (освещенности) 35 кд (35 лк), 100 кд (100 лк), 500 кд (500 лк) Per. № 2.1.ZAK.0496.2015

Радиометры «Аргус-04», «Аргус-05», «Аргус-06», среднеквадратическое отклонение Sjo = 2,3  .

%, (регистрационный номер в Федеральном информационном фонде 15560-07)

Измененная редакция. Изм. № 1).

• 4  Результаты поверки:

  • 4.1 Проверка внепшего вида и условий поверки -

  • 4.2 Опробование -

  • 4.3 Поверка рабочих эталонов - УФ радиометров и калибровка фотометрических головок-

  • 4.4 Определение СКО измерения установкой:

• - коэффициента пульсаций -

• - освещенности, яркости -

• - энергетической освещенности -

• 4.5 Определение погрешности измерения установкой: коэффициента пульсаций - освещенности - 3_Е = 1

  = 1,4^S²kb+|(1² +1² +0,2² + 1,5' + 1)

  - яркости



  - энергетической освещенности



• 4.6 Идднтификацця прооршмного обеепечення:

Заключение по результатам поверки:

Выдано свидетельство (извещение о непригодности) №____от «___»

760                    ...                                         .       ____________

.                   JS_nOTi(A))E_a(X)d(A,)

400

Суммарная погрешность 0₂ = l,l[Op² + O_lf ² + fl(Z)_max²]⁾’⁵, % -

Результаты поверки:

Поверитель

МЕТОДИКА ИЗМЕРЕНИЙ

коэффициента пульсаций на установке для поверки люксметров, яркомеров, пульсметров и радиометров УЛР-1А

• 1 Назннченне и обллать ппрменення

Методика измерений предназначена для измерения коэффициента пульсаций освещенеости с помощью установки для поверки люксметров, яркомеров, пульсметров и ' радиометров УЛР-1 А (далее установка).

Методика применяется при проведении поверки пульсметров поверочными лабораториями и центрами, а также другими организациями, аккредитованными на выполнение поверочных работ в области оптико-физических измерений.

• 2 Xapaкkь^ииськk uтбеебть изм^ринИ

Диапазон измерений коэффициента пульсаций составляет (0-100) %.

Распшренная неопределенность . измерений коэффициента пульсаций при доверительной вероятности Р=0,95 и коэффициенте охвата К=2 составляет 2,5 %.                        .

• 3 HoбмaтьuнеIe есылкк

В настоящей методике измерений использованы ссылки на следующие нормативные документы:

• 1  ГОСТ Р 8.563-09 Методики выполнения измерений;

• 2  ГОСТ 34100.3-2017 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения;

• 3  ГОСТ Р 8.381-2009 ГСи. Эталоны. Способы выражения точности

• 4  ГОСТ ИСО 5725-1-2002. Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения;

• 5  ГОСТ ИСО/МЭК 17025 «Общие требования к компетентности испытательных и калибровочных лабораторий».

• 6 Приказ Минпромторга России от 15.12.2015 г. № 4091 «Об утверждении порядка аттестациии методик (методов) измерений и их применения». .

• 4 Термиин1 и иопеддленни

При описании настоящей методики измерений применены термины по ГОСТ Р 8.563-2009, ГОСТ Р ИСО 5725-1-2002.

Методика должна быть аттестована в соответствии с Приказом Минпромторга России от 15.12.2015 г. № 4091 «Об утверждении порядка аттестации первичных референтных методик (методов) измерений, референтных методик (методов) измерений и методик (методов) измерений и их применения».

• 2 Средства измерений и вспомогательные устройства

При выполнении измерений применяют следующие средства измерений:

Таблица 4.1 - Средства измерений.

Наименование средств измерений и вспомогательных устройств	Обозначение и наименование документов, в соответствии с которыми выпускают средства измерений, вспомогательные устройства	Метрологические и технические характеристики
Устбиокка бктомбтзззртвбииая для поверки люксметров, яркомеров, пульсметртв и радиометров УЛР-1 А	ТУ 26.51.66-003-249801732018	Диапазон измерений освещенности от 1 до 200000 лк; предел допускаемой основной относительной погрешности измерения освещенности ±2,5 %;
Прибор комбинированный	Testo-174H	Диапазон измерений температуры: от минус 10 °С до плюс 70 “С; допустимая погрешность не более ±0,5 “С Диапазон измерений влажности: (5-95) %; допустимая погрешность не более ±3 %       .
Вольтбмперфазомети	•      «Ретометр»	Диапазон измерений (0,02 - 600) В; (20 - 250) Гц

Допускаются использовать другие средства измерений, имеющие метрологические характеристики не хуже указанных в таблице 4.1

3 Требования к квалификации персошала

К выполнению измерений по данной методике допускаются лица, изучившие правила эксплуатации установки УЛР-1А.

4 Требования к безопасности

При вышолнении необходимо соблюдать установленные требования безопасности при эксплуатации установки УЛР-1 А.

• 8 Требования к условиям измерений

• - температура окружающего воздуха - от плюс 15 до плюс 25 °С;

• - относительная влажность окружающего воздуха - от 30 до 80 %;

• - атмосферное давление - от 96 до 104 кПа;

• - напряжение переменного тока, питающего установку - (220±22) В;

• - частота напряжения переменного тока (50 ± 0,4) Гц.

• 9 Методы измерений коэффициента пульсации К„

  • 9.1 Коэффициент пульсации К„ освещенности представляет собой отношение разности между максимальной и минимальной освещенности к удвоенному значению средней освещенности.

  • 9.2 Метод измерения К„ основывается на проведении прямого измерения средней освещенности Еср, максимальной освещённости Е_тах и последующего расчета К„.

• 10 Поддоттвкк к выполнению измеррнии

  • 10.1 Пои потгoоттвe к вкыплнению измepрний К_п ппoткодт слеидющии раббоы:

• 10.1.1 Перед проведением измерений проводится контроль условий измерений согласно п. 8. Результаты фиксируются в технических записях. Проверяются также наличие свидетельств о поверке используемых средств измерений.

• 10.1.2 Проводят подготовку установку УЛР-1А в соответствии с руководством по эксплуатации.

• 11 Поряддквыполненни иимеренни

  • 11.1 При выполнении измерений коэффициента пульсации К„ проводят прямые измерения максимальной и средней освещенности согласно руководству по эксплуатации ЭТ 4.100.000 РЭ.

  • 11.2 Результаты измерения являются промежуточными и автоматически фиксируются в памяти компьютера, а затем программное обеспечение вычисляет коэффициент пульсаций.

• 12 Оббрабока pезyльтaттр ипмеререп

Коэффициент пульсации К_п выражается в процентах и определяется одной из следующих формул:

= Ernox-E^ . Ю0

2Е_С/,

к„= ^Emax~^Emtn • 100

^max⁺^mln

К_п _         100

сер

Так как алгоритм работы установки предполагает измерение двух параметров Е_тах и Ер’ то используется формула (4.3).

Измерение Е_тах и и расчет К_п производится установкой автоматически.

'                                                   12 Контроль точности

результатов измерений

Контроль точности результатов измерений проводится с периодичностью один раз в два года по следующему алгоритму:

• 1 Проверяется наличие свидетельств о поверке на все средства измерений, а также условия измерений.

• 2  Получают экспериментальные данные и производится расчет распшренной неопределенности измерения и К„ по методике Приложения 4.

• 3 Расщиренная неопределённость измерения коэффициента пульсаций К„ по данной методике

не должна превьппать следующих значений (Таблица 4.2):                               .

Таблица 4.2 - Распшренная неопределенность К„

.         Наименование величины	Расширенная неопределенность для уровня доверия Р=0,95 и коэффициента охвата К=2, %
Коэффициент пульсаций	2,5

при выполнении следующих условии:

• • условия измерений соответствуют условиям применения СИ;

• • Установка прошла поверку в установленные сроки.

14 Оформление результатов измерений

• 14.1 Результаты измерений вносятся в технические записи (журнал) и протокол измерений. Протокол измерений оформляется в соответствии с требованиями, принятыми в испытательной лаборатории и ГОСТ ИСО/МЭК 17025 «Общие требования к компетентности испытательных и калибровочных лабораторий».

• 14.2 В протоколе измерения приводятся сведения о установке (тип, погрепшость, реквизиты свидетельства о государственной поверке), а также время измерения и температура воздуха.

• • Результаты измерения коэффициента пульсаций освещённости приводятся с указанием распшренной неопределенности соответствующей уровню доверия 95% и коэффициента охвата 2.

• • Измеренное значение коэффициента пульсаций округляется до одной значащей цифрой

после запятой.                   .                                                            •

Например: коэффициент пульсаций освещённости искусственного источника света равен (20,5±2,5) % при доверительной вероятности Р=0,95 и коэффициенте охвата К=2.

Оценивание неопределенности измерений

Принятые обозначения и сокращения:

СИ - средство измерений;

К„ - коэффициент пульсации освещённости;

Ета- Максимальная освещенность, . измеренная установкой УЛР-1А, когда диск модулятора не перекрывает световой поток;

Еср - средняя освещенность, измеренная установкой УЛР-1А, когда диск модулятора перекрывает световой поток;

Цд(Кп) - неопределенность измерений коэффициента пульсаций по типу А;

ив - неопределенность измерений по типу В;

^ис(Хп) “ суммарная стандартная неопределенность измерения коэффициента пульсаций -расширенная неопределенность, измерения коэффициента пульсаций;

при расчете неопределенности измерений приняты следующие допущения:

• - корреляция между измеренными величинами отсутствует.;

• - закон распределения для случайной составляющей (неопределенности типа А) априорно принимается нормальным. Количество измерений N=11;

• - при расчете расширенной неопределенности принимают доверительную вероятность .

Р=0,95, а коэффициент охвата К=2;                                ’

• - закон распределения неопределенности типа В равномерный.

Оценивсние неопределенности измерений проводится по ГОСТ Р 8.381-2009 и ГОСТ 34100.3-2017.                                    .

Измеренные значения освещенностей сохраняются в памяти ПО установки УЛР-1А.

Измеренные и сохранённые в серии значения освещённости и коэффициента пульсации используются для последующего расчёта суммарной стандартной неопределённости и распшренной неопределённости.

Максимальное и среднее значения освещённости Е_ы<х Еср в серии измерений рассчитываются по формулам:

Етах — MAX{E_lt Е₂,..., Яд} (когда диск модулятора не перекрывает световой поток) (4.4) E. = СРЗНАЧ{Е₁₍ Е₂,..., Яд} (когда диск модулятора перекрывает световой поток) (4.5) где N - количество записанных в текущей серии результатов измерений освещённости в памяти ПО УЛР-1А; E, Е₂, ..., Ец- результаты измерений освещенности.

_{=           10}0,_%                                                          .          (4.₆)

®ср

Среднее значение коэффициента пульсаций Кд_ср в серии измерений рассчитывается по формуле:

к_лср = iSK.₁K_n<                                                              (4.7)

где' N - количество записанных в текущей серии результатов измерений коэффициента пульсаций в памяти ПО УЛР-1 А; К_п; - результат /-го измерения коэффициента пульсаций.

Относительная стандартная неопределенность -по типу А для измерений коэффициента пульсаций вычисляется по следующей формуле:

, s 1   2У-1(Кп1 - Кп_ср)²

нДКп) = —        . /^р хЮО %,

^п_срМ   N((N-1)

Где N — количество записанных в тек^чцей серии результатов измерений коэффициента пульсаций в памяти пульта ПО УЛР-1А; Кщ - результат /-го измерения коэффициента пульсаций, КПср - среднее значение коэффициента пульсаций в текущей серии, посчитанное по формуле (4.4). Количество измерений N=11.                                                 .

Стандартная неопределенность по типу В при измерении освещённости Ецх и Гр вычисляется по следующим формулам:

. ■           ' SE

V-В (Етах' ~ рг > %

V3

; ч SE

^Ив(Яср⁾ —    ,%

SE - допускаемая основная относительная погрешность измерения освещённости установкой УЛР-1А, %.              .

Стандартная неопределенность по типу В при измерении нелинейности АЦП D -вычисляется по формуле:

u_B(D)=i,%                           (4.11)

Для нормальных условий эксплуатации прибора (при температуре окружающего воздуха от плюс 15 до плюс 25 градусов) температурная составляющая не учитывается.

В случае некоррелированных оценок jq ,..5 х_т- суммарная стандартная неопределенность

чувзтаительности;         .

u(x-) - - стандартная неопределенность

В нашем случае

. Коэффициент чувствительности с₂

Исходя из вьппе изложенного, суммарная стандартная неопределенность измерения коэффициента пульсаций - п_с^(^_п) вычисляется по формуле:

где п_л(Кп) - неопределенность по типу А коэффициента пульсаций

^ив (^Еср) и u_B(Emax) - неопределенности по типу В максимальной и средней освещенности.

Расширенная неопределенность измерений коэффициента пульсаций U_Кп определяется по' формуле:

Ук_п " К- и(К_п)_сум                                                 (4.16)

где К- коэффициент охвата, равный 2.

Есум - значение освещенности (лк) при наличии фона, Еф- фоновая освещенность (лк), полученные прямым измерением при выключенных искусственных источниках света.

При поверке рабочих пульсметров производится проверка коэффициентов пульсаций в трех точках диапазона - 20,40 и 60 %.

D

u_b(D) = ----- = 0,017;

100V3

, '   100 %       „1       _   432²      _         ,

^uM = 20500 j⁰'^{2002 +} 3602⁶-^{2352 +}З6О2⁵-^{1962 +} °'°¹⁷²

U_Ka = 2- 0,987 % = 2,0 %.

Исходные данные для К_п = 40 %:

,     1         _   14002

^{0,2602 +}1000^^{20,2072 +—2}₀^{414,334 + 0,0172}

U_Ka = 2- 0,987 % = 1,3 %.

Исходные данные для Кп = 60 %: Еср = 2000 лк измеренное значение; Емах = 3200 лк измеренное значение; Чд(Кп) = 0,28 % расчетное значение; Кпср = 60,2 % расчётное значение ч     ^5Е

) _— ----f Емах = 46,188 лк;

юоУз

. 100 %           1            32002

^U^4 «Т J °’^{282 +} 20002^{46Д88 +} 2005! 28,868² ₊ 0.017²

и_Кв = 2- 0,547 % = 1,1 %.

¹

кнопка включения питания;

²

mмнкаа регулировка по току ограничения;

³

грубая регулировка по току ограничения;

⁴

индикация величины тока;

⁵

выходное гнездо отрицательного потенциала;

⁶

Результат! по перки:                                    ■                              .

⁷

• 4.1 Проверка внепшето вида и условий поверки -

⁸

• 4.2 Проверка сопротивления и прочности электрической изоляции силовых цепей относительно

⁹

корпуса .установки -                                            '

¹⁰

• 4.3 Опробование

• 4.4 Определение диапазона воспроизводимых значений освещенности, яркости, энергетической освещенности, коэффициента пульсаций -
