Методика поверки «ГСОЕИ. АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ STONEX S» (МП АПМ 38-20)

УТВЕРЖДАЮ альный директор l>jonporpecc-M»

.С. Никитин

Государственная система обеспечения единства измерений

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ STONEX S

г. Москва.

2020 г.

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую Stonex S, производства «Stonex S.r.l.». Италия (далее — аппаратуру) и устанавливает методику ее первичной и периодической поверки.

Интервал между поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

аблица 1 - Операции поверки

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

аблица 2 - Средства поверки

э

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационную документацию на аппаратуру и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

4 Требования безопасности

При проведении поверки меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки, а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г.. № 2/21).

5 Условия поверки

При проведении поверки должны соблюдаться, следующие нормальные условия измерений:

• - температура окружающей среды. °C                                  20±5.

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра и при температуре окружающей среды в диапазоне от минус 45 до плюс 75 °C

6 Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на средства поверки:

• - аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией:

• - аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

• 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики аппаратуры:

• - наличие комплектности и маркировки, согласно требованиям эксплуатационной документации на аппаратуру.

Если перечисленные требования не выполняются, аппаратуру признают непригодной к применению, дальнейшие операции поверки не производят.

7.2 Опробование

7.2.1 При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры:

• - правильность взаимодействия с комплектом принадлежностей:

• - работоспособность всех функциональных режимов.

• 7.2.2 Идентификационные данные программного обеспечения (далее - ПО) должны соответствовать данным, приведённым в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Для идентификации номера версии МПО. установленного на аппаратуру необходимо:

• - включить приемник нажав функциональную клавишу «ВклВыкл»:

• - после включения приемника необходимо, используя устройство с модулем Wi-Fi найти в доступных беспроводных сетях точку доступа данного приемника (отобразится в виде серийного номера в списке) и подключиться к данной Wi-Fi сети:

• - далее открыть любой доступный на устройстве браузер и в адресной строке ввести адрес «192.168.10.1» и перейти по нему:

• - загрузится окно входа в web-интерфейс приемника куда необходимо ввести логин и пароль (по умолчанию Логин - «admin». Пароль - «password») и подтвердить введённые данные:

• - после перехода в web-интерфейс приемника необходимо нажать на меню «Информация», номер версии МПО отобразится в специальном окне.

Если хотя бы одно из перечисленных требований не выполняется, аппаратуру признают непригодной к применению, дальнейшие операции поверки не производят.

• 7.3 Определение метрологических характеристик

7.3.1 Определение диапазона и абсолютной погрешности измерений длины базиса в режимах «Статика», «Быстрая статика»

Диапазон и абсолютная погрешность измерений длины базиса в режимах «Статика». «Быстрая статика» определяются путем многократных измерений (не менее 5) двух интервалов эталонного базисного комплекса или двух контрольных длин базиса, определённых фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. № 2831 и действительные значения которых расположены в диапазоне от 0 до 30 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения поверяемой аппаратурой при условиях, указанных в таблице 4 настоящей методики поверки.

Таблица 4

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольных длин базиса, ещё раз измерить эталонным тахеометром ее значения. Результат измерений не должен отличаться от значения , полученного до начала съёмки аппарату рой. более чем на величину погрешности, приписанную эталонному тахеометру. В случае, если измеренная длина базиса отличается от значения L. . полученного до начала съёмки аппаратурой, более чем на величин} погрешности, необходимо повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений каждой длины базиса (при доверительной вероятности 0.95) определяется как сумма систематической и случайной погрешностей по формуле:

- погрешность измерений / длины базиса в плане/по высоте, мм: - эталонное значение / длины базиса в плане/по высоте, мм:

Lj - измеренное поверяемой аппаратурой значение / длины базиса / измерением в плане/по высоте, мм:

и,- - число измерений / длины базиса.

Значения абсолютной погрешности измерений для каждой длины базиса в режимах «Статика». «Быстрая статика» не должны превышать значений, приведенных в Приложении А к настоящей методике поверки.

Абсолютная погрешность измерений длины базиса для больших длин определяется в режиме «Статика» по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3 км до 30 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

Сумма приращений координат (невязка координат) не должна превышать значений, вычисленных по формуле:

⁺ (^Дгх.гл)² + (^ДЗх.гР² >

где W_{X Y z} - невязка координат в плане/по высоте, мм:

&i_XYZ - допустимые значения погрешности приращений координат для i стороны треугольника в плане/по высоте, мм. приведенных в Приложении А к настоящей методике поверки.

Если хотя бы одно из перечисленных требований не выполняется, аппаратуру признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.2 Определение диапазона и абсолютной погрешности измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)»

Диапазон и абсолютная погрешность измерений длины базиса в режимах «Кинематика». «Кинематика в реальном времени (RTK)» определяются путем многократных измерений (не менее 10) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. № 2831 и действительные значения которых расположены в диапазоне от 0 до 30 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения поверяемой аппаратурой при условиях, указанных в таблице 4 настоящей методике поверки.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольной длины базиса, ещё раз измерить эталонным тахеометром ее значения. Результат измерений не должен отличаться от значения L, , полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному тахеометру. В случае, если измеренная длина отличается от значения £_;- , полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0.95) определяется как сумма систематической и случайной погрешностей по формуле:

п

Д£ = (-^— п

. где

- погрешность измерений j длины базиса в плане/по высоте, мм:

L - эталонное значение / длины базиса в плане/по высоте, мм:

Lj - измеренное поверяемой аппаратурой значение / длины базиса / измерением в плане/по высоте, мм:

/1, - число измерений / длины базиса.

Значения абсолютной погрешности (при доверительной вероятности 0.95) измерений длины базиса в режимах «Кинематика», «Кинематика в реальном времени (RTK)» не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3 км до 30 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

Сумма приращений координат (невязка координат) не должна превышать значений, вычисленных по формуле:

= j(A_lx._K2)² + (Д_2х._кг)² + (Дз_х._г,₂)² ,

где W_x у,z ~ невязка координат в плане/по высоте, мм;

Д_1ху2 ~ допустимые значения погрешности приращений координат для i стороны треугольника в плане/по высоте, мм. приведенных в Приложении А к настоящей методике поверки.

Если хотя бы одно из перечисленных требований не выполняется, аппаратуру признают непригодной к применению. дальнейшие операции поверки не производят.

7.3.3 Определение диапазона и абсолютной погрешности измерений длины базиса в режиме «Дифференциальный кодовый (DGNSS)»

Диапазон и абсолютная погрешность измерений длины базиса в режиме «Дифференциальный кодовый (DGNSS)» определяются путем многократных измерений (не менее 5) интервала эталонного базисного комплекса или контрольной длины базиса, определённой фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. № 2831 и действительное значение которого расположено в диапазоне от 0 до 30 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики поверки.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольной длины базиса, ещё раз измерить эталонным тахеометром её значения. Результат измерений не должен отличаться от значения А, , полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанную эталонному тахеометру. В случае, если измеренная длина отличается от значения L_j( , полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности

0.95) определяется как сумма систематической и случайной погрешностей по формуле:

ДА, - погрешность измерений /длины базиса в плане/по высоте, мм:

L _h - эталонное значение / длины базиса в плане/по высоте, мм;

Д - измеренное поверяемой аппаратурой значение / длины базиса i измерением в плане/по высоте, мм;

л,- - число измерений / длины базиса.

Значения абсолютной погрешности (при доверительной вероятности 0.95) измерений длины базиса в режиме «Дифференциальный кодовый (DGNSS)» не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3 км до 30.0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

Сумма приращений координат (невязка координат) не должна превышать значений, вычисленных по формуле:

= J(A_lx.r.z)² + (^Д2ххг)² + (Дз_х,_кг)².

где W_xу _z - невязка координат в плане/по высоте, мм:

Ai_xyz - допустимые значения погрешности приращений координат для i стороны треугольника в плане/по высоте, мм. приведенных в Приложении А к настоящей методике поверки.

Если хотя бы одно из перечисленных требований не выполняется, аппаратур}’ признают непригодной к применению, дальнейшие операции поверки не производят.

7.3.4 Определение диапазона и абсолютной погрешности измерений длин базисов в режиме «Кинематика в реальном времени (RTK)» с учетом угла наклона

Диапазон и абсолютная погрешность измерений длин базисов в режимах «Кинематика». «Кинематика в реальном времени (RTK)» определяются путем многократных измерений (не менее 10) эталонного базисного комплекса 2 разряда или контрольной длины базиса, определённой фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. №2831 и действительное значение которого расположено в диапазоне от 0 до 30 км.

Установить поверяемые образцы аппаратуры над центрами пунктов, расположенных на концах эталонного базиса и привести аппаратуру к горизонтальной плоскости. Один из образцов аппаратуры необходимо установить на веху.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Наклоняя один из образцов аппаратуры в диапазоне от 0 до 60 °. не менее, чем в 5, фиксируемых при помощи квадранта, точках, провести одновременные измерения расстояния на образцах аппаратуры при условиях, указанных в таблице 4 настоящей методики поверки.

Затем вернуть наклоненный образец в горизонтальное положение.

Повернуть на 120° в горизонтальной плоскости.

Повторить процедуру 3 раза, до возвращения наклоненного образца в исходное положение. Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольной длины базиса, ещё раз измерить тахеометром её значения. Результат измерений не должен отличаться от значения L . полученного до начала съёмки аппаратурой, более чем на величин)’ погрешности, приписанную тахеометру. В случае если измеренная длина отличается от значения L_; , полученного до начала съёмки аппаратурой, более чем на величину погрешности, необходимо повторить съёмку аппаратурой заново.

Провести обработку данных с использованием штатного ПО к аппаратуре.

Абсолютная погрешность измерений длины базиса (при доверительной вероятности 0.95) определяется как сумма систематической и случайной погрешностей по формуле:

77-1

где ЛА - погрешность измерений длины базиса в плане/по высоте, мм:

Д) - эталонное значение длины базиса в плане/по высоте, мм:

Д - измеренное аппаратурой значение длины базиса i измерением в плане/по высоте, мм:

П - число измерений длины базиса.

Значения абсолютной погрешности (при доверительной вероятности 0.95) измерений длины базиса в режиме «Кинематика в реальном времени (RTK)» с учетом угла наклона должны соответствовать значениям, приведенным в Приложении А к настоящей методике поверки.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треугольника), длины сторон которой находятся в диапазоне от 3 км до 30.0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треугольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

Сумма приращений координат (невязка координат) не должна превышать значений, вычисленных по формуле:

^.r.z = J^.yj² + (Д2_ХУЛ)² + (Дз_хкг)²,

где     у,z ~ невязка координат в плане/по высоте, мм;

Ai_xyz - допустимые значения погрешности приращений координат для i стороны треугольника в плане/по высоте, мм. приведенных в Приложении А к настоящей методике поверки.

Если хотя бы одно из перечисленных требований не выполняется, аппаратуру признают непригодной к применению. дальнейшие операции поверки не производят.

7.3.5 Определение абсолютной погрешности определения координат в режиме «Автономный»

Абсолютная погрешность измерений определения координат в режиме «Автономный» определяется с помощью имитатора сигналов космических навигационных систем ГЛОНАСС/GPS. Измерения следует выполнять в соответствии с руководством по эксплуатации при моделировании имитатором сигналов условий (сценария) неподвижности аппаратуры.

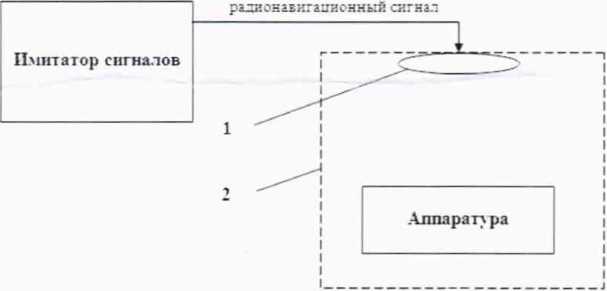

Собрать схему измерений с имитатором сигналов в соответствии с рисунком 1:

Рисунок 1 - Схема измерений

• 1 - переизлучающая антенна:

• 2 - экранированная камера (из состава имитатора сигналов)

Составить сценарий имитации с параметрами, приведенными в таблице 5. Отслеживать значение геометрического фактора PDOP (не должно превышать 3).

Таблица 5

Запустить сценарий имитации.

Включить образцы аппаратуры и настроить их на сбор данных (измерений) в необходимом режиме согласно требованиям руководства по эксплуатации. Настроить образцы аппаратуры на выдач)' результатов измерений в протоколе NMEA. Осуществить запись измерений в формате NMEA сообщений с частотой 1 Гц в течение 120 минут, при условиях. указанных в таблице 5.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

Провести постобработку собранных данных с помощью прикладного ПО на ПК.

Абсолютная погрешность измерения вычисляется как сумма систематической и

A _v,. _н - погрешность измерений координат X. У. Н. мм;

S_ov - эталонные значения координат X. У. Н задаваемые имитатором сигналов, мм:

₍  - измеренные аппаратурой значения координат X. У. Н. мм:

j _я - число измерений координат X. У Н.

Примечание.

X.Y - прямоугольные координаты, полученные преобразованием сферических координат (широта, долгота.) по алгоритму ГОСТ Р 51~94-2001 «Системы координат. Методы преобразований координат определяемых точек»

Значения абсолютной погрешности определения координат на неподвижном основании не должны превышать значений, указанных в Приложении А к настоящей методике поверки.

Если хотя бы одно из перечисленных требований не выполняется, аппаратуру признают непригодной к применению. дальнейшие операции поверки не производят.

8 Оформление результатов поверки

• 8.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

• 8.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

• 8.3 При положительных результатах поверки аппаратура признается пригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдается свидетельство о поверке установленной формы. Нанесение знака поверки на средство измерений не предусмотрено.

• 8.4 При отрицательных результатах поверки, аппаратура признается непригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдаётся извещение о непригодности установленной формы с указанием

основных причин.

Руководитель отдела ООО «Автопрогресс-М»

Приложение А

(Обязательное)

Метрологические характеристики

Таблица А.1 - Метрологические характеристики
