ПАСПОРТ

L НАЗНАЧЕНИЕ

LI. Милливольтметр B3-38A предназначен для измерения иреднеквад-ратического значения напряжения переменного тока синусоидальной формы от ОД мВ до 300 В в диапазоне частот от 20 Гц до 5 МГц.

  • 1.2. Рабочие условия применения прибора:

температура окружающего воздуха от 10 до 35°С;

относительная влажность воздуха до 80% при температуре 25°С; атмосферное давление от 86 до 106 кПа (от 650 до 800 мм рт. ст.);

питание от сети (220 ±22) В частотой (50±0,5) Гц.

  • 1.3, Общий вид прибора приведен на рис. 1.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Диапазон измеряемых прибором напряжений от 100 мкВ до 300 В перекрывается поддиапазонами с верхними пределами 1, 3, 10, 30, 100, 300 мВ; 1,3, 10, 30, 100 и 300 в..

  • 2.2. Прибор измеряет напряжения в диапазоне частот ст 20 Гц до 5 МГц.

Диапазон частот прибора имеет рабочие области частот:

  • I от 45 Гц до 1 МГц (вил.);

  • II от 20 до 45 Гц (искл.);         ,

Ш св. 1 до 3 МГц (вкл.);

IV св. 3 до 5 МГц (вкл.).

Частота градуировки 1 кГц.

  • 2.3. Основная погрешность прибора, выраженная в процентах от верхнего предела установленного поддиапазона измерения, не более ±2,5%.

  • 2.4. Погрешность прибора в рабочих областях частот, выраженная в процентах от верхнего предела установленного поддиапазона, и изменение показаний прибора в пределах рабочих областей частот относительно показания на частоте градуировки в процентах, не превышают значений, указанных в табл, 1.

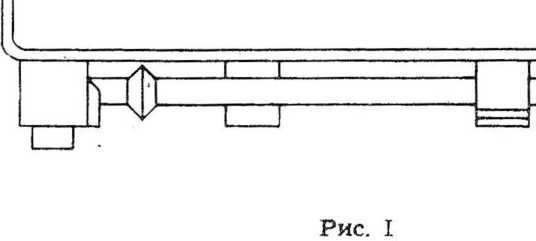

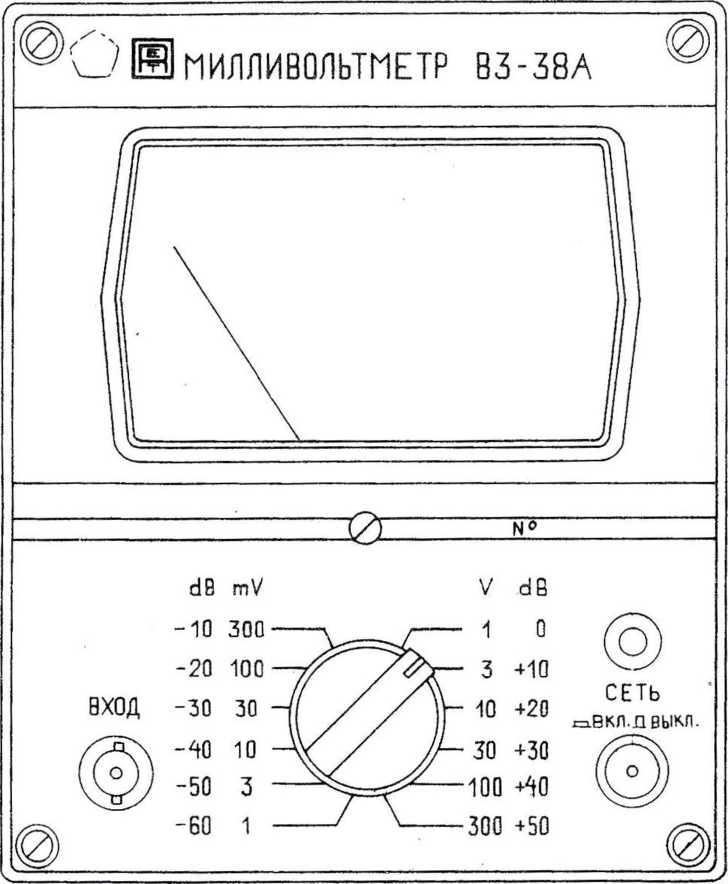

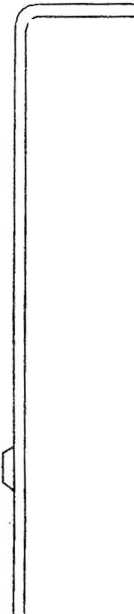

Общий вид прибора

Пределы допускаемых погрешностей (пределы допус-

„                    каемых изменений показаний), %

П одди а- ____________________

пазоны                    Рабочие области частот

I

II             1

III

IV

1—300 мВ

±2,5

± 1.0 (±4,0)

± 4,0 ( ± 4,0)

н- б (1 I — 6 01

1—300 в

±6,0 (±6,0)

  • 2.5. Изменение показаний прибора, вызванное изменением' температуры-окружающего воздуха от нормальной до любой температуры в пределах рабочей! области температур, не превышает предела основной по решносгп на каждые 10°С изменения температуры.

  • 2.6. Изменение показаний прибора, выраженное г процента . i j . ния верхнего предела установленного поддиапазона, при отклонении фоп.м: кривой измеряемого напряжения от синусоидальной (коэффициент гарм,-ник не более 20%) не превышает половины значения коэффициента моник в процентах.

  • 2.7. Отклонение указателя от нуля, вызванное собственным! пумами. те

превышает 5% от значения верхнего предела установлен.!- г          .

на измерения при замкнутом накоротко входе.

  • 2.8. Прибор сохраняет свои технические характеристики в предела-норм, при наличии на его входе постоянной составляющей спряжения -г более 250 В.

  • 2.9. Время установления показаний прибора не превышает 4 с.

  • 2.10. Прибор сохраняет основную погрешность после возде<;--- я --кратного перегрузочного наттряжения. но не более 600 В.

  • 2.11. Активное входное сопротивление прибора, измеренное на дттл 45 Гц, не менее 5 МОм на поддиапазонах с верхними пределами ‘ -30' мВ и не менее 4 МОм на поддиапазонах с верхними пределами 1--3Q6 В.

  • 2.12. Входная емкость прибора не более 25 пФ на поддиапазонах с верхними пределами 1—300 мВ и не более 15 пФ на поддиапазонах с яег-х •

ними пределами 1—300 В.

Емкость каждого из соединительных кабелей не более 80 пФ

  • 2.13. Время установления рабочего режима 15 мин.

  • 2.14.  Прибор сохраняет свои технические характеристики при ~;-ж .

его от сети переменного тока напряжением (220±22) В част. "'- Х-тт ±0,5) Гц.                          \

  • 2.15. Мощность, потребляемая от сети при номинальном        -•

не превышает 6 В • А.

  • 2.16. Прибор допускает непрерывную работу в рабочих уедини — ченпе 8 ч.

  • 2.17. Габариты прибора не более 152х206\'275 мм. Габариты транспортной тары 526\'542 х 396 мм.

  • 2.18. Масса прибора не более 3,2 кг.

Масса прибора с транспортной тарой не более 25 кг

8, ПОДГОТОВКА К РАБОТЕ
  • 8.1. После распаковки прибор выдержать в течении 24 часов в нормальных условиях.

  • 8.2. Установите кнопку СЕТЬ в отключенное положение.

  • S.3. Проверьте исправность плавких вставок.

8.4. Соедините клемму

с земляной шиной.

8,5о Проверьте положение указателя прибора и при необходимости установите его на нулевую отметку механическим корректором, расположенным в центре передней панели.

  • 8.6. Установите переключатель поддиапазонов в положение 300V.

  • 8.7. Установите кнопку СЕТЬ во включенное положение, при этом должен светиться индикатор включения сети.

9. ПОРЯДОК РАБОТЫ
  • 9.1. Подготовка к проведению измерений.

  • 9.1.1. Продолжительность времени установления рабочего режима 15 мин.

  • 9.1.2. Измеряемое напряжение подается на входную розетку с помощью измерительного кабеля из комплекта прибора. К прибору придаются два измерительных кабеля.

Кабель со штепселями — кабель общего применения. Им рекомендуется работать на частотах до 1 МГц. Кабель со штеккером используется для высокочастотных измерений на частотах свыше 1 МГц, с его помощью прибор B3-38A может быть подключен к устройствам с выходными разье-мами того же типа.

  • 9.2. Проведение измерений.

  • 9.2.1. Установите переключатель поддиапазонов в положение, соответствующее предполагаемому значению измеряемого напряжения. Если они неизвестно, то необходимо установить поддиапазон измерения 300 В.

При отсутствии сигнала и замкнутом входе указатель прибора может отклоняться от нулевого положения до 5% от значения верхнего предела установленного поддиапазона из-за собственных шумов прибора. Отклонение указателя в данных пределах не изменяет значения характеристик прибора, приведенных в разделе 2.

х сгановите переключатель, поддиапазонов в положение «1 V». Подайте на вход настраиваемого прибора напряжение 1 В частотой 100 кГц по схеме, приведенной на рис. 5 или рис. 7. Конденсатором С5 установите указатель настраиваемого прибора на отметку шкалы 10. Подайте на вход ' ■       напряжение 1 В частотой 5 МГц по схеме, приведенной на рис.

■ пли ри< . 7 и определите погрешность прибора. При погрешности, пре.вы-жчцей        необходимо подобра I ь резистор R.3 в сторону увеличения

ж шельн-ш погрешности и в сторону уменьшения — при положи-’      'Г ; ‘ОГрШЛНОСТИ.

с ремонта и настройки прибора проверьте его в соответствии

1 и опломбируйте в соответствии- с разделом 5 настоящего

И. ПОВЕРКА ПРИБОРА

П -вегжа милливольтметра B3-38A должна производиться в соответствии .. требованиями ГОСТ 8.002-71, ГОСТ 8.118-74.

Объем операций первичной (при выпуске из производства или ремонта1 и периодической поверок прибора приведен в табл. 6.

Периодичность поверки в процессе эксплуатации и хранения устанавливается предприятием, использующим прибор, с учетом условий и интен-'.ш-’чостп. его эксплуатации, но не реже одного раза в два Года.

  • 11.1. Операции и средства поверки.

И.1.1. При проведении поверки должны выполняться операции и при-

поверки, указанные в табл. 6.

1аблица 6

Операции поверки

Обязательность

Средства поверки и их нормативно-технические характеристики

проведения при

Наименование

Номер

выпуске из производства

ремон

та

эксплуатации и хранении

Внешний осмотр

11.3.1

Да

Да

Да

Продолжение табл. В

Операции поверки

Средства поверки и их нормативно-технические характеристики

Обязательность проведения при

Наименование

т

Номер !

выпуске из производства

ремон

та

эксплуатации и хранении

Опробование

11.3.2.1

Установка для поверки

Нет

Нет

Да

вольтметров В1-8, выходное напряжение 100 мВ, частота 1 кГц. основная п грешность

0.0003

±(0,з + гг—) %

' ином

Определение метрологических параметров

Определение основной погрешности

Определение погрешности и изменение показаний

Да

Ли

Ла

Установка для поверки вольтметров В1-8, выходные напряжения 1 мВ —300 В, основная погрешность 0,0003

±(03 + iJhom ’ %

ПК-001 (из комплекта В1-8

Генератор сигналов низкочастотный ' ГЗ-102, выходное напряжение'до 5 В, частоты 20, 45 Гц, 1 кГц, коэффициент гармоник 0,02-0,1 %, аттенюатор Д1-13, ослабление 0-60 дБ, основная погрешность ± 0,03%; генератор сигналов высокочастотный Г4-117, выходное напряжение до 2 В, частоты 1, 3, 5 МГц; коэффициент гармоник 3%; вольтметр переменного тока диодный компенсационный ВЗ-49, измеря-

Да2)

ДИ

Продолжение i аб.ч О

Операции поверки

Средства поверки и их нормативно-технические характеристики

.

Обязательность проведения при

Наименование

Номер

выпуске из производства

ремон

та

эксплуатации и хранении

емое напряжение 1 В, частоты 20, 45 Гц, 1 кГц, 1, 3, 5 МГц, погрешность

0,08

+ (0,2+™~ 4-0,008f) % < фильтр Ф-1

ЯЫ2.067.018 ТУ, рабочие частоты 1, 3, 5 МГц, затухание не менее 35 дБ; резистор

ОМЛТ-0,125-240 Ом±5%. ПК-001—2 шт. (из комплекта В1-8), тройниковый переход ТП-117 q —75 0м (из комплекта В7-26) [или прибор для поверки вольтметров В1-16, выходные напряжения 1 мВ-1 В, на частоте 5 МГц и 1 В на частоте 100 кГц, погрешность ±0,3-±1 %; тройниковый переход ТП-121, гнездо № 2; нагрузка СН.-104 (из комплекта В1-16].

Примечания: I.1) Определяются погрешность и изменение показаний. 2.2) Определяется погрешность.

  • 3. При поверке допускается использование другой аппаратуры, обеспечивающей необходимую точность измерений.

  • 4. Все измерительные приборы, применяемые при поверке, должны быть поверены в соответствии с требованиями ГОСТ 8.002-71.

  • 5. В табл. 6 указаны образцовые средства поверки: Bl-8, ВЗ-49 и Д1-13, [В1-16].

  • 11.2. Условия поверки и подготовка к ней.

  • 11.2.1. При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха 20±5°С; относительная влажность воздуха 65ж15% при температуре 25°С;

атмосферное давление 750±30 мм рт. ст.:

напряжение питающей сети 220±4.4 В:

частота 50 ±-0.5 Гц.

  • 11.2.2. Перед проведением поверки должны быть выполнены подготовительные работы, указанные в разделе 8.

  • 11.3. Проведение поверки.

  • 11.3.1. Внешний осмотр.

  • 11.3.1.1. При проведении внешнего осмотра установите соответствие милливольтметра требованиям п. 6.1. Приборы, имеющие дефекты, бракуют и направляют в ремонт.

  • 11.3.2. Опробование.

  • 11.3.2.1. Проведите .опробование прибора на поддиапазоне 100 мВ путем подачи напряжения частотой 1 кГц от установки В1-8 для оценки его исправности. Неисправные приборы бракуют и направляют в ремонт.

  • 11.3.3. Определение метрологических параметров.

  • 11.3.3.1. Определите основную погрешность прибора на частоте 1 кГц на поддиапазонах 1 мВ—300 В по схеме, приведенной на рис. 4 путем сравнения показаний испытуемого и образцового приборов.

В качестве образцового прибора используйте установку В1-8. Погрешность определите на поддиапазонах с верхними пределами, кратными 10-ти, на конечных отметках шкалы «10» и на поддиапазонах с верхними пределами, кратными 3, на отметках шкалы «30». На поддиапазонах с верхними пределами 100 и 300 мВ погрешность определите на всех числовых отметках шкалы.

Основная погрешность не должна превышать значений, указанных в в. 2.3.

  • 11.3.3.2. Определите погрешность и изменение показаний прибора в рабочих областях частот на верхних пределах поддиапазонов 1 мВ-1 В.

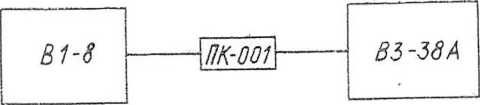

Схема соединения аппаратуры при определении основной погрешности

Рис. 4

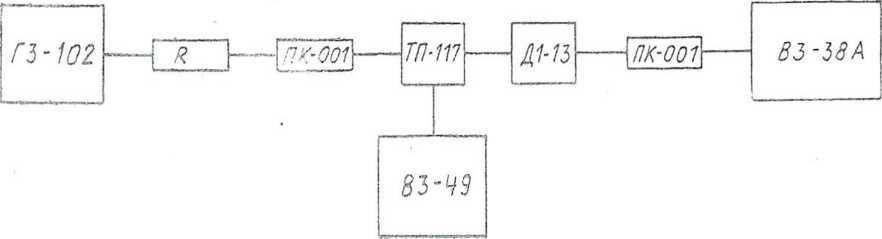

Схема соединения аппаратуры при .определении погрешности прибора на частотах 20, 45 Гц, 1 кГц на поддиапазонах 1мВ—IB.

R — МЛТ-0,125-240 Ом±5%

Рис. 5

Определите погрешность прибора на частотах 20, 45 Гц, 1 кГц, 1, 3 и 5 МГц.

Погрешность прибора определите путем подачи напряжения от генератора на вход прибора и сравнения показаний поверяемого прибора с показаниями вольтметра ВЗ-49 по схемам, приведенным на рис. 5 и рис. 7 или по показанию прибора В1-16 по схеме, приведенной на рис. 6.

При определении погрешности с помощью вольтметра ВЗ-49 по схемам рис. 5 н рис. 7 положение аттенюатора Д1-13 должно быть 60-0 дБ на поддиапазонах 1 мВ—1 В соответственно. При этом приведенную погрешность поверяемого прибора определите по формуле

б—

Un — Од

100,

Uk

(1)

•гд$ б — приведенная погрешность в %;

Un — показание поверяемого прибора в В;

Сд — действительное значение входного напряжения в В;

Uk — значение верхнего предела поддиапазона в В.

Изменение показаний прибора определите как алгебраическую разность между погрешностью прибора на частоте градуировки (1 кГц) и погрешностью на границах рабочих областей частот.

Погрешность и изменение показаний прибора в рабочих областях час-' тот не должны превышать указанных в п. 2.4,

11.4. Оформление результатов поверки.

  • 11.4.1. Положительные результаты поверки должны оформляться записью результатов поверки, заверенной подписью поверителя и оттиском поверительного клейма.

  • 11.4.2. Прибор, прошедший поверку с отрицательными результатами к выпуску из ремонта, а также к применению, запрещается и на нем должно быть погашено ранее установленное клеймо, если клеймо предусмотрено.

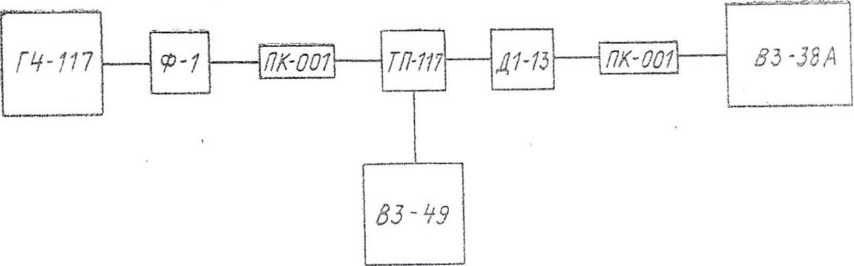

Схема соединения аппаратуры при определении погрешности прибора на частотах 20, 45 Гц, 1 кГц, 1, 3, 5 МГц

Рис. 6

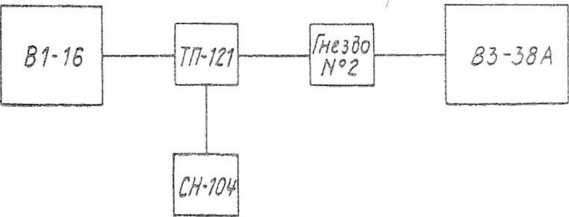

Схема соединения аппаратуры при определении погрешности прибора на частотах 1, 3, 5 МГц

Рис. 7

21
