Методика поверки «ГСИ. Газосигнализаторы и сигнализаторы горючих, вредных (азов и кислорода многоканальные стационарные MSMR-16,SDO,KT-16» (МП-242-1903-2015)
УТВЕРЖДАЮ
Директор
tl
. Ханов
-
I осл дарственная система обеспечения единства измерений
Газосигнализаторы и сигнализаторы горючих, вредных газов и кислорода многоканальные стационарные MSMR-16,SDO,K.T-16 Методика поверки
Ml 1-242-1903-2015
д \ЬCOI I \С()В \1 К)
Рчководитель нахчно-исслсдовательското отдела
1 осх дарственных малинов в области физико-химических измерений ФГУП "ВИНИМ им Д.И. Менделеева"
i—^Л.А. Конопелько
Разработал
Руководи Iель лаборатории
Ф1 УН "ВИНИМ им Д.И. Менделеева"
.Ь. Соколов
Санкт-Петербург 2015 г.
Настоящая методика поверки распространяется на газосигнализаторы горючих, вредных газов и кислорода многоканальные стационарные MSMR-16>SDO,KT-16, выпускаемые фирмой "ALTER S.A.", Польша (далее - газосигнализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию и периодической поверки в процессе эксплуатации.
Интервал между поверками один год.
1 Операции поверки-
1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки
Наименование операции
Номер пункта методики поверки 6.1
Проведение операции при
первичной поверке * ла
периодической поверке да
1 Внешний осмотр
2 Опробование
6.2
3 Подтверждение соответствия программного обеспечения
6.3
да
нет
4 Определение метрологических характеристик:
6.4
- определение основной погрешности газосигнализаторов (за исключением газосигнализаторов с контроллерами SDO и контроллерами MSMR-16. КТ-16 и датчиками MGX-70. GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
6.4.1
да
да
- определение основной погрешности срабатывания сигнализации (для газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
6.4.2
да
да
- определение вариации выходного сигнала (за исключением газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками
SMARTmini)
6.4.3
да
пет
- определение времени установления показаний (за исключением газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70. GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
6.4.4
да
да
- определение времени срабатывания сигнализации (для газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
6.4.5
да
да
1.2 Если при проведении той или иной операции поверки полечен отрицательный результат. дальнейшая поверка прекращается.
2 Средства поверки-
2.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пунк та методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4. ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55) С, цена деления 0,1 С, погрешность ± 0,2 °C |
|
Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт. ст. | |
|
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 °C | |
|
Секундомер СОСпр, ТУ 25-1894.003-90. погрешность ± 0.2 с | |
|
6.4 |
Вольтметр цифровой универсальный В7-65. ТУ РБ 14559587.038. диапазон измерения силы постоянного тока до 2 А; силы переменною тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В |
|
Азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением | |
|
Поверочный нулевой газ (ПНГ) - воздух марки А, Б в баллонах под давлением по ТУ 6-21-5-85 | |
|
Стандартные образцы состава газовые смеси (далее - ГС): -ГСО 10257-2013. 10256-2013. 10244-2013. 10243-2013. 10263-2013. 10262-2013. 10322-2013. 10246-2013. 10245-2013. 10364-2013. 10335-2013. 10334-2013, 103252013, 10386-2013. 10248-2013, 10247-2013. 10250-2013. 10249-2013. 10366-2013. 10367-2013, 10387-2013, 10383-2013, 10241-2013, 10253-2013, 10372-2013, 102602013, 10242-2013, 10329-2013, 10371-2013, 10376-2013, 10327-2013, 10323-2013, 10331-2013, 10348-2013, 10342-2013, 10321-2013 в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92; -ГСО 10543-2014, 10540-2014, 10546-2014, 10539-2014, в баллонах под давлением, выпускаемые по ТУ 2114-014-20810646-2014; (Приложение А. таблицы А.1 -- А.З) ____ Насадка для подачи ГС Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 | |
|
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 | |
|
6.4 |
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм |
|
Трубка поливинилхлоридная (ПВХ) 6x1.5 мм по ГУ 64-2-286-79 _________ Трубка фторопластовая по ТУ 6-05-2059-87. диаметр условного прохода 5 мм, толщина стенки 1 мм | |
|
Рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС исполнений ГГС-Р, ГГС-Т, ГГС-К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15 в комплекте с ГС в баллонах под давлением и источниками микропотока, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 1507509; _.................... Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19859-00. |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики |
|
Примечания:
| |
-
3.1 Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
-
3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. №116.
-
3.4 Помещение должно быть оборудовано приточно-вытяжной вентиляцией.
-
3.5 К поверке допускаются лица, изучившие эксплуатационную документацию на газосигнализаторы и прошедшие необходимый инструктаж.
3.6
Не допускается сбрасывать ГС в атмосферу рабочих помещений.
4
Условия поверки
4.1
При проведении поверки соблюдают следующие условия:
-
температура окружающей среды, °C
20 ±5
-
относительная влажность окружающей среды. %
от 30 до 80
-
атмосферное давление, кПа
от 90,6 до 104,8
-
напряжение питания переменного тока частотой (50±Г) Гц. В
•> до’и
-
-
5.1 Перед проведением поверки выполняют следующие подготовительные работы: проверяют комплектность газосигнализатора в соответствии с его эксплуатационной документацией (при первичной поверке);
подготавливают газосигнализатор к работе в соответствии с требованиями его эксплуатационной документации;
проверяют наличие паспортов и сроки годноеш ГС;
баллоны с ГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газосигнализаторы - в течение не менее 2 ч;
подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;
собирают схему поверки; рекомендуемая схема соединений приведена в приложении Б.1.
'* - Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А. при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
-
6.1 Внешний осмотр
При внешнем осмотре устанавливают соответствие газосигнализаторов следующим требованиям:
отсутствие внешних повреждений, влияющих на работоспособность; наличие маркировки взрывозащиты и четкость надписей на корпусе; соответствие маркировки требованиям эксплуатационной документации.
Газосигнализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 При опробовании проводят проверку общего функционирования газосигнализаторов в следующем порядке:
-
включают электрическое питание;
выдерживают газосигнализаторы во включенном состоянии в течение времени прогрева;
фиксируют показания измерительного прибора, подключенного к аналоговому выходу (в случае наличия у газосигнализатора аналогового выхода).
-
6.2.2 Результат опробования считают положительным, если по окончании времени прогрева отсутствует сигнализация об отказах и выходной аналоговый сигнал газосигнализатора (при его наличии) не менее 3,8 мА, а также производится передача измерительной информации посредством цифрового канала.
6.3 Подтверждение соответствия программного обеспечения
-
6.3.1 Подтверждение соответствия программного обеспечения (ПО) газосигнализаторов проводится путем проверки соответствия 110 газосигнализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.
-
6.3.2 Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО, установленного в газосигнализатор (идентификационное название и номер версии ПО отображается на индикаторе газосигнализатора при включении электрического питания);
-
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газосигнализаторов.
-
6.3.3 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газосигнализаторов (приложение к Свидетельству об утверждении типа).
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной погрешности газосигнализаторов (за исключением газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
-

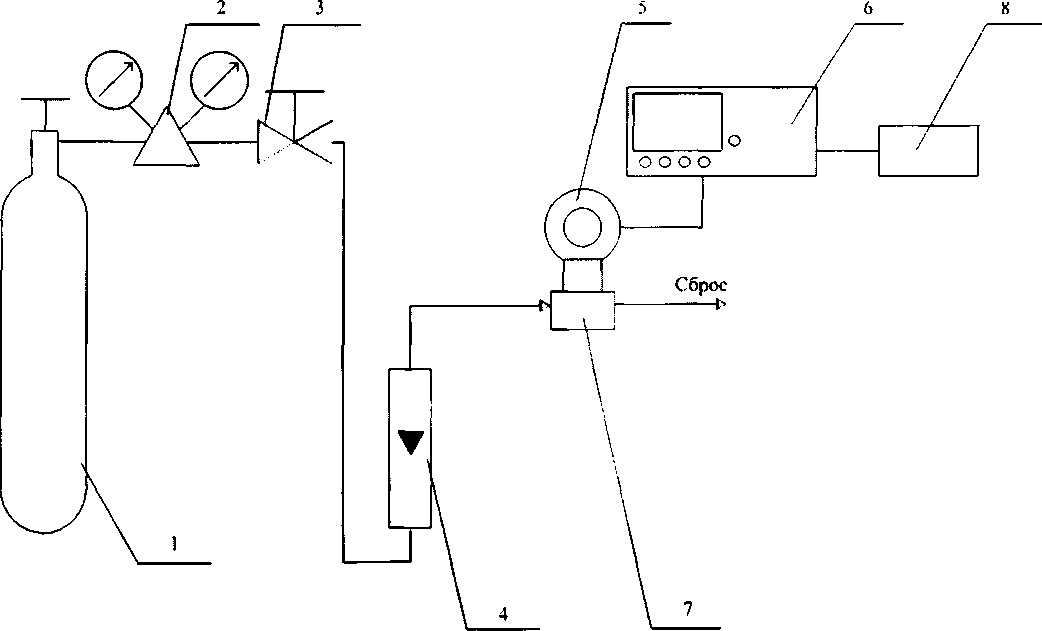

1) собрать газовую схему, представленную в Приложении Б:
-
2) подать на вход газосигнализатора ГС (таблица А. 1 I (риложения А. соответственно определяемому компоненту) в последовательности:
-
- №№ 1—2 — 3—4 — 3 — 2—1—4 (при поверке газосигнализа торов, для которых в таблице А.1 Приложения А указаны 4 точки),
-
- №№ 1-2-3-2-1-3 (при поверке газосигнализаторов, для которых в таблице А. 1 Приложения А указаны 3 точки),
-
3) зафиксировать установившиеся показания газосигнализатора при подаче каждой ГС по показаниям встроенного жидкокристаллического дисплея и измерительного прибора, подключенного к аналоговому выходу газосигнализагора (при наличии):
-
4) повторить операции по пп. 2) - 3) для всех ГС (Приложение А).
-
5) рассчитать значение содержания определяемого компонента в Гой ГС Сь довзрывоопас-ная концентрация, % НКПР, или объемная доля, % (млн'1), по значению выходного токового сигнала по формуле
c=fj-H4). (1)
где Ij - установившееся значение выходного токового сигнала газосигнализатора при подаче Гой ГС, мА;
Св - верхний предел диапазона показаний газосигнализатора, довзрывоопасная концентрация, % НКПР или объемная доля, % (млн'1).
Значение основной абсолютной погрешности газосш нализатора в Гой гонке А,. % НКПР. % об.д. или млн'1, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле
А, =с,.-с;\ (2)
где С, - показания газосигнализатора в Гой точке, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР;
С," - действительное значение содержания определяемого компонента, объемная доля
определяемого компонента. % (млн1), или довзрывоопасная конценграция, % НКПР.
Значение основной относительной погрешности газосигнализатора, д:, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле
С -С
3,= 1 J-100. (3)
Примечание - для газосигнализаторов с диапазоном измерений довзрывоонасной концентрации определяемого компонента от 0 до 50 % НКПР или от 0 до 100 % НК11Р пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы до-взрывоопасной концентрации определяемого компонента (% НКПР) по формуле:
С"
^%НКП1’
С“ -100
*-%(об.гл)
НКПР ’
(4)
где СГ - действительное значение объемной доли определяемого компонента, указанное
в паспорте ГС. %:
НКПР - значение нижнего концентрационного предела распространения пламени для определяемого компонента (по ГОСТ 30852.19-2002), % (об.д.).
Результаты определения основной погрешности считают положительными, если полученные значения основной погрешности не превышают значений, указанных в Приложении В.
-
6.4.2 Определение основной погрешности срабатывания сигнализации (для газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
Определение основной погрешности срабатывания проводят по схеме рисунка Ь.1 в следующем порядке:
-
1) на вход датчика поверяемого газосигнализатора с помощью насадки для подачи ГС подают ГС (таблицы А.2, А.З приложения А) в последовательности:
-
- №№ 1, 2 (для газосигнализаторов с одним порогом срабатывания);
-
- №№ 1, 2, 3, 4 (для газосигнализаторов с двумя порогами срабатывания);
-
2) фиксируют срабатывание или отсутствие срабатывания сигнализации.
Результаты определения основной погрешности срабатывания сигнализации считают положительными, если:
-
- при подаче ГС № 1 не происходит срабатывания сигнализации;
-
- при подаче ГС № 2 происходит срабатывание сигнализации по первому порогу;
-
- при подаче ГС № 3 происходит срабатывание сигнализации по первому порогу, не происходит срабатывания сигнализации по второму порогу;
-
- при подаче ГС № 4 происходит срабатывание сигнализации по второму порогу.
Такой результат означает, что значение основной погрешности срабатывания сигнализации не превышает значений, указанных в Приложении В.
-
6.4.3 Определение вариации выходного сигнала (за исключением газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
Определение вариации выходного сигнала газосигнализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1.
Значение вариации показаний 13д, в долях от пределов допускаемой основной абсолютной погрешности, находят по формуле
(5)
где С2В,С2" ' результаты измерений содержания определяемого компонента при подаче ГС № 2 при подходе со стороны больших и меньших значений соответственно, довзрывоопасная концентрация. % НКПР. или объемная доля % (млн-1);
- пределы допускаемой основной абсолютной погрешности, довзрывоопасная концентрация, % НКПР, или объемная доля. % (млн'1).
Значение вариации показаний в долях от пределов допускаемой основной относительной погрешности, находят по формуле
(6)
где <70 - пределы допускаемой основной относительной погрешности. %.
Результат определения вариации выходного сигнала считают положительным, если значение вариации не превышает 0.5 в долях от пределов допускаемой основной погрешности.
-
6.4.4 Определение времени установления показаний (за исключением газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 (при поверке газосигнализаторов, для которых в Приложении А указаны 3 точки поверки) или № 4 (при поверке газосигнализаторов, для которых в Приложении А указаны 4 точки поверки) в следующем порядке:
-
1) подать на датчик газосигнализатора ГС № 3 или 1С № 4. зафиксировать установившееся значение показаний газосигнализатора:
-
2) рассчитать значение, равное 0,9 от показаний газосигнализатора, полученных в п. 1);
-
3) подать на датчик газосигнализатора ГС № 1, дождаться установления показаний газосигнализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на датчик продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин., подать ГС на датчик и включить секундомер. Зафиксировать время достижения показаниями газосигнализатора значения, рассчитанного на предыдущем шаге.
Примечание - при поверке газосигнализаторов с датчиками на кислород определение времени установления показаний проводить в следующем порядке:
-
1) выдержать газосигнализатор на атмосферном воздухе в течение не менее 5 мин. зафиксировать показания газосигнализатора;
-
2) рассчитать значение, равное 0,9 от показаний газосигнализатора, полученных в п. 1);
-
3) подать на датчик газосигнализатора ГС №1, дождаться установления показаний газосигнализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
-
4) снять с датчика насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями газосигнализатора значения, рассчитанного в п. 2).
Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в Приложении В.
-
6.4.5 Определение времени срабатывания сигнализации (для газосигнализаторов с контроллерами SDO и контроллерами MSMR-16, КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini)
Определение времени срабатывания сигнализации проводят по схеме рисунка Б.1 при подаче ПНГ - воздуха марки Б по ТУ 6-21-5-85 и ГС № 2 (таблицы А.2, А.З приложения) в следующем порядке:
-
1) подать на датчик газосигнализатора ПНГ-воздух (ПНГ подавать в течение не менее 15 мин);
-
2) не подавая ГС на датчик, продуть газовую линию ГС № 2 в течение не менее 3 мин;
-
3) подать ГС № 2 на датчик и включить секундомер. Зафиксировать время срабатывания сигнализации.
Результаты определения времени срабатывания сигнализации считаются положительными, если время срабатывания сигнализации не превышает значений, указанных в Приложении В.
7 Оформление результатов поверки-
7.1 При проведении поверки газосигнализаторов составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении Г.
-
7.2 Газосигнализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к эксплуатации.
-
7.3 Положительные результаты поверки оформляют свидетельством о поверке согласно Приказу Минпромторга 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке»..
-
7.4 Знак поверки наносится на лицевую сторону свидетельства о поверке в виде наклейки.
-
7.5 На оборотной стороне свидетельства о поверке должны быть указаны следующие данные:
-
- наименование нормативного документа, в соответс гвии с которым проведена поверка;
-
- результаты внешнего осмотра;
-
- результаты опробования;
-
- результаты определения метрологических характеристик с указанием максимальных значений погрешности, полученных в ходе поверки, с указанием заводских номеров измерительных преобразователей;
-
- значения поправочных коэффициентов (при первичной поверке);
-
- основные средства поверки;
-
- условия, при которых проведена поверка;
-
- подпись поверителя.
-
7.6 При отрицательных результатах поверки эксплуатацию газосигнализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.
(обязательное)
Технические характеристики Г'С, используемых для поверки
Таблица А.1 - Технические характеристики ГС для поверки газосигнализаторов с контроллерами MSMR-16, SDO, КТ-16 и датчиками MGX-70, GDX-70 (за исключением датчиков с полупроводниковыми сенсорами)
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 ГС № 2 i |
ГС № 3 |
ГС №4 | ||||
|
метан (СНд) |
От 0 до 2,2 (от 0 до 50 % НКПР) |
ПНГ воздух ; |
Марка Б по ТУ 6- 21-5-82 | |||
|
1,1 % об.д. ± 5 % отн. |
2,09 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10257-2013 | ||
|
От 0 до 4,4 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
1 2,2 % об.д. ± 5 ; % ОТН. |
4,2 % об.д. ± 5 % отн. |
- |
± (-0,046Х+1.523) % отн. |
ГСО 10256-2013 (метан - азот) | ||
|
от 0 до 100 % |
азот |
О.ч., сорт 2-й по ГОСТ 9293-74 | ||||
|
60 % об.д. ± 5 % 0'111. |
± (-0,008X4).76) % отн. |
ГСО 10256-2013 (метан - азот) | ||||
|
95 % об.д. ± 1,5 % отн. |
± (- 0,0037Х+0.459) % отн. |
ГСО 10256-2013 (метан - азот) | ||||
|
этан (( ?Нб) ! i |
От 0 до 1,25 (от 0 до 50 % НКГ1Р) |
ПНГ воздух |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,63 % об.д. ± 5 % отн. |
1,2 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10244-2013 | ||
|
От 0 до 2,5 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
1.25 % об.д. ± 5 | % отн. |
2,4 % об.д. ± 5 % отн. |
- |
± (-0,046X4.523) % отн. |
ГСО 10243-2013 (этан - азот) | ||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
пропан (СзНя) 1 |
От 0 до 0,85 (от 0 до 50 % НКПР) |
ИНГ воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,43 % об.д. ± 5 % отн. |
± (-2,5-Х+2,75) % отн. |
ГСО 10263-2013 | |||||
|
0,8 % об.д. ±5 % отн. |
- |
± 1,5 % отн. |
ГСО 10263-2013 | ||||
|
От 0 до 1,7 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | ||||
|
0,85 % об.д. ± 5 % отн. |
1,62 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10262-2013 (пропан - азот) | |||
|
от 0 до 100 % |
азоз |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||||
|
50 % об.д. ± 5 % отн. |
± (- 0,0067Х+0.733) % отн. |
ГСО 10322-2013 (пропан - азот) | |||||
|
i |
95 % об.д. ± 0.5 ! -% отн. |
± 0.1 % отн. |
ГСО 10543-2014 (пропан - азот) | ||||
|
н-бутан (C4I I10) i i |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ИНГ воздух |
i I |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,35 % об.д. | 0,59 % об.д. - 10' ± 10 % отн. % отн. 1 |
± (- 1,667 Х+2,667) % отн. |
ГСО 10246-2013 | |||||
|
! 1 |
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
0,7 % об.д. ± 5 1,33 % об.д. ± 5 -% ОТН. I % отн. |
± (-0.046Х+1,523) % отн. |
ГСО 10245-2013 (бутан - азот) | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погреш-ности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
пентан (С5Н12) |
От 0 до 0,7 (от 0 до 50 % НКПР) |
ПНГ воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,35 % об.д. ± 10 % отн. |
0,63 % об.д. ± 10 % отн. |
± (-1,667Х+2,667) % отн. |
ГСО 10364-2013 | ||||
|
От 0 до 1,4 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | ||||
|
0,7 % об.д. ± 7 % отн. |
- |
± 2 % отн. |
ГСО 10540-2014 (пентан - азот) | ||||
|
1,33 %об.д. ± 5 % отн. |
± 1,5% отн. |
ГСО 10540-2014 (пентан - азот) | |||||
|
гексан (СбНИ) |
От 0 до 0.5 (от 0 до 50 % НКПР) |
ПНГ воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,250 % об.д. ± 10 % отн. |
0,45 % об.д. ± 10 % отн. |
- |
±(-2,5Х+2,75) % отн. |
ГСО 10335-2013 | |||
|
От 0 до 1.0 (от 0 до 100 % НКПР) |
азот |
- |
О.ч.. сорт 2-й по ГОСТ 9293-74 | ||||
|
0.5 % об.д. ± 10 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10334-2013 (гексан - азот) ГСО 10334-2013 (гексан - азот) | |||||
|
0,95 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
водород (Н2) |
От 0 до 2,0 (от 0 до 50 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
НКПР) |
1,00 % об.д. ± 5 % отн. |
1.90% об.д. ± 5 % ОТН. |
- |
± 1,5 % отн. |
ГСО 10325-2013 | ||
|
От 0 до 1000 млн'1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0.05 % об.д. ± ; 20 % отн. |
0.083 % об.д. ± 20 % отн. |
- |
± (-15.15Х+4.015) % отн. |
ГСО 10325-2013 | |||
|
От 0 до 2 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
i |
1,0 % об.д. ± 5 | % отн. |
1.9 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10325-2013 | ||
|
От 0 до 10000 млн 1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,5 % об.д. ± 10 % отн. |
± (-2.5Х+2.75) % отн. |
ГСО 10325-2013 | |||||
|
0.95 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10325-2013 | ||||
|
ацетилен (С2Н2) |
От 0 до 1,15 (от 0 до 50 % |
ПНГ воздух : |
Марка Б по ТУ 6- 21-5-82 | ||||
|
НК11Р) |
0,6 % об.д. ± 5 % отн. |
1.1 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10386-2013 | ||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погреш-ности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
этилен (С2Н4) |
От 0 до 1,15 (от 0 до 50 % НКПР) |
ИНГ воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,55 % об.д. з: 5 % отн. |
1,09 % об.д. ±5 % отн. |
- |
± 1,5 % отн. |
ГСО 10248-2013 | |||
|
От 0 до 2,3 (от 0 до 100 % НКПР) |
азот |
- |
О.ч.. сорт 2-й по ГОСТ 9293-74 | ||||
|
1,15 % об.д. - 5 % отн. |
2,2 % об.д. ± 5 % отн. |
■ ± (-0,046Х+1,523) % отн. |
ГСО 10247-2013 (этилен - азот) | ||||
|
От 0 до 1500 млн'1 |
ПНГ воздух |
Марка Б по ТУ 6- 21-5-82 | |||||
|
0,0125 % об.д. ± 20 % отн. |
0,075 % об.д ± 20 % отн. |
; ±(-15,15X4-4,015) % отн. |
ГСО 10248-2013 | ||||
|
0,136 % об.д ± ± (-2.5Х+2,75) % 10% отн. отн. |
ГСО 10248-2013 | ||||||
|
пропилен (СзНб) |
От 0 до 1,0 (от 0 до 50 % НКПР) |
ПНГ воздух |
■ " |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,50 % об.д. - 5 % отн. |
0,95 % об.д. ± 5 % отн. |
± 1.5 % отн. |
ГСО 10250-2013 | ||||
|
От 0 до 2,0 (от 0 до 100 % НКПР) |
азот |
! - |
О.ч.. сорт 2-й по ГОСТ 9293-74 | ||||
|
1,0 % об.д. . 5 % отн. |
1,9 % об.д. ± 5 % отн. |
± (-0,046Х + 1.523)% отн. |
ГСО 10249-2013 (пропилен - азот) | ||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 |
ГС №4 | ||||
|
бензол (СбНб) |
От 0 до 0,6 (от 0 до 50 % НКПР) |
ПНГ воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,30 % об.д. ± 10 % отн. |
0,55 % об.д. ± 10 % отн. |
- |
± (-2,0-Х+2,7) % отн. |
ГСО 10366-2013 | |||
|
бензол (СбНб) |
От 0 до 1.2 (от 0 до 100 % НКПР) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
0,6 % об.д. ± 5 % отн. |
1,1 % об.д. ± 5 % отн. |
± 1,5 % отн. |
ГСО 10367-2013 (бензол - азот) | ||||
|
оксид этилена (С2Н4О) |
От 0 до 1,3 (от 0 до 50 % НКПР) |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0.65 % об.д. ± 5 % ОТН. |
1,23 % об.д. ± 5 % отн. |
- |
± 1,5 % отн. |
ГСО 10387-2013 | |||
|
От 0 до 2.6 (от 0 до 100 % НКГ1Р) |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | ||||
|
1,3 % об.д. ± 5 % со н. |
2.45 % об.д. ± 5 % отн. |
± 1,5 % отн. |
ГСО 10383-2013 (оксид этилена -азот) | ||||
|
От 0 до 20 млн' 1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0.001 млн'1 ± 30 % о ГН. |
± (-1111,1Х+5,11) % отн. |
ГСО 10387-2013 | |||||
|
0.00165 млн'1 ± 20 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10387-2013 | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС № 4 | ||||
|
оксид этилена (С2Н4О) |
От 0 до 100 млн'1 |
ИНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,005 млн'1 ± 20 % отн. |
0,0083 млн'1 ± 20 % отн. |
± (-15,15X4,015) % отн. |
ГСО 10387-2013 | ||||
|
От 0 до 200 млн'1 |
ПНГ воздух |
- |
Марка Б по ГУ 6- 21-5-82 | ||||
|
0,01 млн'1 ± 20 % отн. |
0,0165 млн'1 ± 20 % отн. |
- |
± (-15,15Х-4,015) % отн. |
ГСО 10387-2013 | |||
|
От 0 до 1000 млн'1 |
ИНГ воздух |
- |
Марка Б по ГУ 6- 21-5-82 | ||||
|
0,05 млн'1 I 20 % отн. |
0,083 млн'1 ± 20 % отн. |
- |
± (-15.15X4,015) % отн. |
ГСО 10387-2013 | |||
|
диоксид углерода (СО2) |
От 0 до 500 млн'1 |
Г1НГ ВОЗДУХ |
- |
Марка Б по ГУ 6- 21-5-82 | |||
|
1 1 |
0,025 % об.д. ± 20 % отн. |
0,0415 % об.д. ± 20 % отн. |
± (-15,15X4015) % отн. |
ГСО 10241-2013 (диоксид yi лсрода - воздух) | |||
|
От 0 до 1000 млн'1 1 |
ПНГ воздух |
- |
Марка Б по ГУ 6- 21-5-82 | ||||
|
i---- i |
0,05 % об.д. ± 20 % отн. |
0,0830 % об.д. - 20 % отн. |
± (-15,15X4015) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
диоксид углерода (СО2) |
От 0 до 2000 млн'1 |
пнг воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,1 % об.д. ± 20 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||||
|
0,1820 % об.д. ± 10 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||||
|
От 0 до 5000 млн'1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,25 % об.д. ± 10 % отн. |
0,45 % об.д. - 10 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
От 0 до 10000 млн'1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,5 % об.д. ± 5 % отн. |
1 % об.д. I 5 % отн. |
± (-0Д46Х+1.523) . ГСО 10241-2013 % отн. (диоксид углерода - воздух) | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
диоксид углерода (СОг) |
От 0 до 2 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
1 % об.д. ± 5 % отн. |
1,9 % об.д. ± 5 % отн. |
± (-0Д46Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
I i 1 1 |
От 0 до 5 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
2.5 % об.д. ± 5 % отн. |
4,75 % об.д. ± 5 % отн. |
± (-0Д46Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
От 0 до 10 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
5 % об.д. ± 5 % отн. |
9,52 % об.д. ± 5 % О ГН. |
± (-0Д46Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
От 0 до 20 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
10 % об.д. ± 5 % отн. |
19 % об.д. ± 5 % отн. |
± (-0,046X^1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
диоксид углерода (СО2) |
От 0 до 30 % |
пнг воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
15 % об.д. ± 5 % отн. |
28,5 % об.д. ± 5 % отн. |
± (-0,008Х+0,76) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
От 0 до 60 % |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
30 % об.д. ± 5 % отн. |
57 % об.д. ± 5 % отн. |
± (-0.008Х+0,76) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
От Одо 100% |
Г1НГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
50 % об.д. ± 5 % 1 отн. |
± (-0.008Х+0,76) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||||
|
95 % об.д. ± 0,5 | -% отн. |
±0.10 % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
кислород (О2) |
от 0 до 25 % |
азот |
- |
О.ч., сорт 2-й по ГОСТ 9293-74 | |||
|
4,75 % об.д. ± 5 % отн. |
12,5 % об.д. ± 5 % отн. |
± (-0Д46Х+1,523) % отн. |
ГСО 10253-2013 | ||||
|
23,8 % об.д. ± 5 % отн. |
± (-0,008Х+0,76) % отн. |
ГСО 10253-2013 | |||||
|
арсин (АяНз) |
От 0 до 1 млн’1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,5 млн’1 ± 5 % отн. |
0,93 млн’1 х 5 % отн. |
- |
± 7 % отн. |
ГДК-045 | |||
|
формальдегид (СН2О) |
От 0 до 10 млн’ 1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0.35 млн’1 ± 15 % отн. |
± 10 % отн. |
ГТС-Т или ГГС-К с источником микропотока СН2О ИМ94-М- А2 | |||||
|
5 млн’1 ± 15 % отн. |
8,7 млн’1 i 15 % отн. |
± 7 % отн. |
1ТС-Т или ГГС-К с источником микропотока СТЬО ИМ94-М- А2 | ||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
хлор (Ch) |
От 0 до 10 млн’ 1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,000077 % об.д. ± 30 % отн. |
0,0005 % об.д. ± 30 % отн. |
0,00077 % об.д. ± 30 % отн. |
± (-2222,2Х+10,2) % отн. |
ГСО 10372-2013 (хлор - воздух) | |||
|
От 0 до 20 млн’ 1 |
ПНГ воздух |
- |
Марка А по ГУ 6- 21-5-82 | ||||
|
0,000077 % об.д. ± 30 % отн. |
± (-2222,2Х+10,2) % отн. |
ГСО 10372-2013 (хлор - воздух) | |||||
|
i |
1 |
10 млн’1 ± 20 % отн. |
16,7 млн’1 ± 20 % отн. |
± 5 % отн. |
ГСО 10372-2013 (хлор - воздух) | ||
|
; От 0 до 50 млн’ |
ПНГ воздух |
1 |
- |
Марка А по ГУ 6- 21-5-82 | |||
|
1 |
0,00077 % об.д. ; ± 30 % отн. |
± (-2222.2X^10,2) % отн. |
ГСО 10372-2013 (хлор - воздух) | ||||
|
25 млн’1 ± 20 % ; отн. : 1 |
41.7 млн’1 ± 20 % отн. |
± 5 % отн. |
ГСО 10372-2013 (хлор - воздух) | ||||
|
' От 0 до 200 млн’1 |
ПНГ воздух |
1 |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
16,7 млн’1 ± 20 % отн. |
100 млн’1 ± 20 % о ГН. |
167 млн’1 ± 20 % отн. |
± 5 % отн. |
ГСО 10372-2013 (хлор - воздух) | |||
|
Определяемый компонент |
Диапазон измерений объ- |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |||
|
емной доли определяемого компонента |
ГС № 1 |
ГС № 2 |
ГС № 3 |
ГС №4 | |||
|
оксид углерода (СО) |
От 0 до 500 млн'1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,0018 % об.д. ± 10 % огн. |
0,025 % об.д. ± 10 % отн. |
0,045 % об.д. ± 10 % отн. |
± (-15,15X4-4,01) % отн. |
ГСО 10260-2013 | |||
|
От 0 до 2000 млн'1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||||
|
0,0018 % об.д. ± 10 % огн. |
0,1 % об.д. ± 10 % отн. |
± (-15,15Х+4,01) % отн. |
ГСО 10260-2013 | ||||
|
0.19 % об.д ± 5 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10260-2013 | |||||
|
От 0 до 5000 млн'1 |
ПНГ 1 воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||||
|
1 |
0,0018 % об.д. ± 10 % огн. |
± (-15,15X4-4,01) % отн. |
ГСО 10260-2013 | ||||
|
1 |
0,25 % об.д. ± 5 % отн. |
0.4760 % об.д = 1 i (-2.5Х+2,75) % 5 % отн. отн. |
ГСО 10260-2013 | ||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
оксид углерода (СО) |
От 0 до 10000 млн’1 (от 0 до 1 %) |
ПНГ воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,083 % об.д. ± 20 % отн. |
± (-15,15Х±4,015) % отн. |
ГСО 10242-2013 | |||||
|
0,5 % об.д. ± 10 % отн. |
± (-2,5Х±2,75) % отн. |
ГСО 10242-2013 | |||||
|
0,95 % об.д. ± 5 % отн. |
± 1,5 % отн. |
ГСО 10242-2013 | |||||
|
фосген (СОСИ) |
От 0 до 1,0 млн’1 |
азот |
- |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0.5 млн’1 ± 30 % ОГН. 1 |
±10% отн I ГСО 10546-2014 (фосген - азот) | ||||||
|
"Д |
0.83 млн’1 ± 20 % отн. |
- |
± 5 % отн. ГСО 10546-2014 (фосген - азот) | ||||
|
фтор (!• ') |
От 0 до 1,0 млн'1 |
азот 1 |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
1 0.5 млн’1 ± 30 % О ГН. |
±10% отн ГСО 10546-2014 (фтор - азот) | ||||||
|
0,83 млн’1 ± 20 % отн. |
± 5 % отн. ГСО 10546-2014 (фтор - азот) | ||||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС № 2 ' ГС № 3 ! |
ГС № 4 | ||||
|
сероводород (H2S) |
от 0 до 100 млн'1 |
пнг воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||
|
0,00077 % об.д. ± 30 % отн. | |
± (-1111,1X4-5,11) % отн. |
ГСО 10329-2013 | ||||
|
0,005 % об.д. ± 20 % отн. |
0,0083 % об.д. ± 20 % отн. |
± (-15,15X^4,015) % отн. |
ГСО 10329-2013 | |||
|
i 1 1 1 1 |
от 0 до 2000 млн'1 |
ПНГ воздух |
: 1 1 1 |
- |
Марка Б по ТУ 6- 21-5-82 | |
|
0,0083 % об.д. ± ; ОД % об.д. ± 20 ' 20 % отн. % отн. |
± (-15.15X4-4,015) % отн. |
ГСО 10329-2013 | ||||
|
’ 0.182 % об.д. ± ■ 20 % отн. |
± (-2.5Х+2.75) % отн. |
ГСО 10329-2013 | ||||
|
хлористый водород (НС1) |
От 0 до 20 млн'1 |
азот |
- |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||
|
0,00023 % об.д. 0.0010 % об.д. г ± 30 % отн. 30 % отн. |
± (-2222.2Х+10,2) % отн. |
ГСО 10371-2013 (хлористый водород - азот) | ||||
|
> < 0.00167 % об.д. ± 20 % отн. |
± 5 % отн. |
ГСО 10371-2013 (хлористый водород - азот) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
хлористый водород (НС1) |
От 0 до 30 млн'1 |
азот |
- |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,00054 % об.д. ± 30 % отн. |
± (-2222,2Х+10,2) % отн. |
ГСО 10371-2013 | |||||
|
0,0015 % об.д. ± 20 % отн. |
0,0025 % об.д. ± 20 % отн. |
± 5 % отн. |
ГСО 10371-2013 | ||||
|
синильная кислота (HCN) |
От 0 до 50 млн 1 |
азот |
- |
О.ч.. сорт 2-й по ГОСТ 9293-74 | |||
|
0,0025 % об.д. ± 20 % отн. |
0,0041 % об.д. ± 20 % отн. |
- |
± 5 % отн. |
ГСО 10376-2013 | |||
|
фтористый водород (HF) |
От 0 до 10 млн'1 |
ИНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
5 млн’1 ± 5 % отн. |
9,5 млн'1 5 % отн. |
± 5 % отн. |
ГГС-Т или ГГС-К с источником микропотока HF ИМ130-М-А2 | ||||
|
аммиак (NH?) |
От 0 до 100 млн'1 |
ИНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,0025 % об.д. ± 20 % отн. |
0,005 % об.д. ± 20 % отн. |
0,0083 % об.д. ± 20 % отн. |
± (-15,15X4-4,015) % отн. |
ГСО 10327-2013 | |||
|
От 0 до 500 млн'1 |
ИНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
0,0083 % об.д. ± 20 % отн. |
0,025 % об.д. ± 20 % отн. |
0,0415 % об.д. ± 20 % отн. |
± <-15,15X4-4,015) % отн. |
ГСО 10327-2013 | |||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
аммиак (NH3) |
От 0 до 1000 млн'1 |
пнг воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
0,025 % об.д. ± 20 % отн. |
0,05 % об.д. ± 20 % отн. |
0,083 % об.д. ± 20 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10327-2013 | |||
|
От 0 до 5000 млн'1 (от 0 до 0,5 %) |
ПНГ воздух |
Марка Б по ГУ 6- 21-5-82 | |||||
|
0,083 % об.д. ± 20 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10327-2013 | |||||
|
0.25 % об.д. ± 10 % отн. |
0,45 % об.д. ± 10 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10327-2013 | ||||
|
оксид азота (NO) |
От 0 до 250 млн'1 |
азот |
- |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
i 0,00038 % об.д. ; ± 30 % отн. |
± (-1111.1Х+5.11) % отн. |
ГСО 10323-2013 (оксид азота азот) | |||||
|
0.0125 % об.д. ± 20 % отн. 1 1 |
0,0208 % об.д. ± 20 % отн. |
± (-15.15Х-4.015) % отн. |
ГСО 10323-2013 (оксид азота азот) | ||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-ределы допускаемого отклонения |
Пределы допускаемой погреш-ности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС № 4 | ||||
|
оксид азота (NO) |
От 0 до 2000 млн'1 |
азот |
- |
О.ч., сорт 1-й по ГОСТ 9293-74 | |||
|
0,0083 % об.д. ± 20 % отн. |
0,1 % об.д. ± 20 % отн. |
± (-15.15X4-4,015) % отн. |
ГСО 10323-2013 (оксид азота азот) | ||||
|
0.182 % об.д. ± 10 % отн. |
± (-2.5X+2J5) % отн. |
ГСО 10323-2013 (оксид азота азот) | |||||
|
От 0 до 5000 млн'1 |
азот |
- |
О.ч.. сорт 1-й по ГОСТ 9293-74 | ||||
|
0,0083 % об.д. 20 % отн. |
± (-15.15X4-4,015) % отн. |
ГСО 10323-2013 (оксид азота азот) | |||||
|
0,25 % об.д. ± 10 % отн. |
0.45 % об.д. ± 10 % отн. |
± (-2.5Х+2,75) % отн. |
ГСО 10323-2013 (оксид азота азот) | ||||
|
диоксид азо I а (NO2) |
от 0 до 20 млн'1 |
ИНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,000115 % об.д. ± 30 % отн. |
0,001 % об.д. ±| : ± (-1 1 1 1,1X4-5,11) 30% отн. % отн. i ; |
ГСО 10331-2013 (диоксид азота -воздух) | |||||
|
0.00167 % об.д. i 20 % отн. |
± (-15-15X4-4,015) % отн. |
ГСО 10331-2013 (диоксид азота -воздух) | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС № 2 |
ГС № 3 |
ГС №4 | ||||
|
диоксид азота (NO2) |
от 0 до 200 млн-1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0,000115 % об.д. ± 30 % отн. |
± (-1111,1Х+5,11) ; ГСО 10331-2013 % отн. ;(диоксид азота - воздух) | ||||||
|
0,01 % об.д. ± 20 % отн. |
0,0167 % об.д. ± 20 % отн. |
± (-15,15Х+4,015) : ГСО 10331-2013 % отн. (диоксид азота - iвоздух) | |||||
|
озон (Оз) |
От 0 до 1 млн'1 |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
0,25 млн'1 ± 7 % отн. |
0,48 млн'1 ± 7 % отн. |
0,6 млн'1 i 7 % отн. |
±5 % отн. Генератор озона ГС-024 | ||||
|
фосфин (РНз) |
От 0 до 5 млн’1 |
азот |
О.ч., сорт 1-й по ГОСТ 9293-74 | ||||
|
0.00025 % об.д. - 30 % отн. |
0,00038 % об.д. ± 30 % отн. |
- |
± (-2222,2Х+10.2) ГСО 10348-2013 % отн. | ||||
|
диоксид серы (SO2) |
от 0 до 20 млн'1 |
ПНГ воздух |
- |
Марка А по ТУ 6- 21-5-82 | |||
|
0.00046 % об.д. 1 30 % отн. |
0,001 % об.д. ± 30 % отн. |
±(-1111,1Х+5.11) % отн. |
ГСО 10342-2013 (диоксид серы -воздух) | ||||
|
0,00167 % об.д. ± 20 % отн. |
±(-15,15Х+4,015) % отн. |
ГСО 10342-2013 (диоксид серы -воздух) | |||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допус- |
Номер ГС по реестру ГСО или источник ГС | ||||
|
каемой ности |
погреш- | |||||||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС № 4 | |||||
|
диоксид серы (SO2) |
от 0 до 50 млн'1 |
пнг воздух |
Марка А по ТУ 6- 21-5-82 | |||||
|
0,00046 % об.д. ± 30 % отн. |
± (-111 % отн. |
1,1 Х+5,11) |
ГСО 10342-2013 (диоксид серы -воздух) | |||||
|
0.0025 % об.д. ± 20 % отн. |
0.00416 % об.д. ± 20 % отн. |
± (-15, % отн. |
5Х+4.015) |
ГСО 10342-2013 (диоксид серы -воздух) | ||||
|
от 0 до 2000 M.1H'1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||||
|
i |
0,0083 % об.д. ± 20 % отн. |
0.1 % об.д. ± 20 % отн. |
± (-15. % отн. |
5Х+4.015) |
ГСО 10342-2013 (диоксид серы -воздух) | |||
|
0.182 % об.д. ± 10 % о гн. |
± (-2.5Х+2.75) % отн. |
ГСО 10342-2013 (диоксид серы -воздух) | ||||||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
изобутилен (i-C4H8) |
От 0 до 20 млн-1 |
пнг воздух |
Марка А по ТУ 6- 21-5-82 | ||||
|
10 млн'1 ± 50 % отн. |
± 10 % отн. |
ГСО 10539-2014 (изобутилен воздух) | |||||
|
Г’ |
15,4 млн'1 ± 30 % отн. |
± 7.5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | ||||
|
От 0 до 50 млн-1 |
пнг воздух |
- |
Марка А по ТУ 6- 21-5-82 | ||||
|
1 |
25 млн'1 ± 30 % отн. |
38,5 млн’1 ± 30 % отн. |
± 7.5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | |||
|
Определяемый компонент |
Диапазон измерений объ-емной доли определяемого компонента |
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | ||||
|
изобутилен (i-C4H8) 1 ! ! 1 |
От 0 до 200 млн-1 |
пнг воздух |
- |
Марка Б по ТУ 6- 21-5-82 | |||
|
100 млн’1 ± 20 % отн. |
± 5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | |||||
|
174 млн'1 ± 15 % огн. |
±3,5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | |||||
|
Ог 0 до 300 млн'1 |
ПНГ воздух |
- |
Марка Б по ТУ 6- 21-5-82 | ||||
|
150 млн'1 ± 15% отн. 1 |
260 млн'1 ± 15 % огн. |
± 3,5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | ||||
|
1 |
От 0 до 2000 мт'1 |
ПНГ - j воздух |
Марка Б по ТУ 6- 21-5-82 | ||||
|
1000 млн'1 ± 1 5% отн. I |
± 3,5 % отн. 1 ГСО 10539-2014 (изобутилен воздух) | ||||||
|
т ' - |
1870 млн'1 ± 7 % отн. |
±2,5% отн. I ГСО 10539-2014 ,(изобутилен воздух) | |||||
Определяемый компонент
Диапазон мерений емной
из-объ-доли
определяемого компонента
|
Номинальн та в ГС и п |
ое значение объемной доли определяемого компонен-эеделы допускаемого отклонения | ||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС № 4 |
Пределы допускаемой погрешности
Номер ГС по реестру ГСО или источник ГС
Примечания:
поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государ-
-
- изготовители и
ственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭ Г 154-2011;
-
- НКПР для определяемых компонентов в соответствии с ГОСТ 30852.19-2002;
-
- ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Т:
-
- ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ. исполнение ГГС-К;
-
- ГДК-045 - рабочий эталон 2-го разряда - комплекс газодинамический ГДК-045;
-
- "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.
Таблица А.2 - Технические характеристики ГС для поверки газосигнализаторов с контроллерами SDO и датчиками MGX-70. GDX-70 (за исключением датчиков с полупроводниковыми сенсорами)
|
Определяемый компонент |
Значение уста новленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяе-I мого компонента в ГС и пределы допускаемого от-1клонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС № 2 | ||||
|
метан (СН4) |
10% НКПР |
0.22 % об.д. ± 3% отн. |
±(-2,5Х±2.75) % отн. |
ГСО 10257-2013 | |
|
0,66 % об.д. ± 3 % отн. |
±1,5 % отн. |
ГСО 10257-2013 | |||
|
12 % об.д. |
9 % об.д. ± 3% отн. |
15 % об.д. ± 3% отн. |
±(-0,046X4.52.3) % отн. |
ГСО 10256-2013 (метан - азот) | |
|
этан (СгНб) |
10% НКПР |
0.125 % об.д. ± 3% отн. |
0,375 % об.д. ± 3% отн. |
±(-2,5Х+2.75) % отн. |
ГСО 10244-2013 |
|
пропан (СзНв) |
10% НКПР |
0,085 % об.д. ± 3 % отн. |
± (-15,15Х±4.015) % отн. |
ГСО 10321-2013 | |
|
0,255 % об.д. ± 3 % отн. |
± (-2,5-Х+2,75) % отн. |
ГСО 10263-2013 | |||
|
пропан (СзН8) |
12 % об.д. |
9 % об.д. ± 3% отн. 1 |
15 % об.д. ± 3% отн. |
±(-0,046X4.523)% отн. |
ГСО 10322-2013 (пропан - азот) |
|
н-бутан (С4Н10) |
10% НКПР |
0.07 % об.д. ± 3% отн. |
±(-15,15X4.015) % отн. |
ГСО 10246-2013 | |
|
_ |
0,21 % об.д. ± 3% отн. |
±(-1,667Х+2.667) % отн. |
ГСО 10246-2013 | ||
|
Определяемый компонент |
Значение уста новленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС №2 | ||||
|
пентан (С5Н12) |
10%НКПР |
0,07 % об.д. ± 3% отн. |
±(-15,15Х+4,015) % отн. |
ГСО 10364-2013 | |
|
0,21 % об.д. ± 3% отн. |
±(-1,667X4-2,667) % отн. |
ГСО 10364-2013 | |||
|
гексан (СбНм) |
10% НКПР |
0,05 % об.д. ± 3% отн. |
±(-15,15Х+4,015) % отн. |
ГСО 10335-2013 | |
|
0,15 % об.д. ± 3% отн. |
±(-2,5Х+2,75) % отн. |
ГСО 10335-2013 | |||
|
водород (Н2) |
10% НКПР |
0,2 % об.д. ± 3% отн. |
±(-2,5Х+2,75) % отн. |
ГСО 10325-2013 | |
|
0,6 % об.д. ± 3% отн. |
±1,5% отн. |
ГСО 10325-2013 | |||
|
0,4 % об.д. |
0,2 % об.д. ± 3% отн. |
±(-2,5Х+2,75) % отн. |
ГСО 10325-2013 | ||
|
0,6 % об.д. ± 3% отн. |
±1,5 % отн. |
ГСО 10325-2013 | |||
|
300 млн’1 |
0,02 % об.д. ± 3% отн. |
0,04 % об.д. ± 3% отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10325-2013 | |
|
3000 млн’1 |
0,2 % об.д. ± 3% отн. |
0,4 % об.д. ± 3% отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10325-2013 | |
|
ацетилен (С2Н2) |
10 % НКПР |
0,115 % об.д. ± 3% отн. |
0,345 % об.д. ± 3% отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10386-2013 |
|
этилен (C2IU) |
10% НКПР |
0,115 % об.д. ± 3% отн. |
0,345 % об.д. ± 3% отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10248-2013 |
|
150 млн’1 |
0,012 % об.д. ± 3% отн. |
0,018 % об.д. ± 3% отн. |
±(-15,15Х+4,015) % отн. |
ГСО 10248-2013 | |
|
пропилен (С?,Нб) |
10% НКПР |
0,1 % об.д. ± 3% отн. |
± (-15.15Х+4,015) % отн. |
ГСО 10250-2013 | |
|
0,3 % об.д. ± 3% отн. |
± (-2.5Х+2.75) % отн. |
ГСО 10250-2013 | |||
|
бензол (Сб! к,) |
10 % НКПР |
0,06 % об.д. 2 3% отн. |
± (-15.15Х+4,015) % отн. |
ГСО 10366-2013 | |
|
0,18 % об.д. ± 3% отн. |
±(-2,5Х+2,75)% отн. |
ГСО 10366-2013 | |||
|
оксид этилена (С2Н4О) |
10 % НКПР |
0,13 % об.д. ± 3% отн. |
0,39 % об.д. ± 3% отн. |
± (-2,5X4-2,75) % отн. |
ГСО 10387-2013 |
|
12 млн’1 |
0,0008 % об.д. ± 3% отн. |
± (-1111,1Х+5,11) % отн. |
ГСО 10387-2013 | ||
|
0,0016 % об.д. ± 3% отн. |
± (-15.15Х+4,015) % отн. |
ГСО 10387-2013 | |||
|
60 млн’1 |
0,004 % об.д. ± 3% отн. |
0,008 % об.д. ± 3% отн. |
± (-15.15Х+4,015) % отн. |
ГСО 10387-2013 | |
|
Определяемый компонент |
Значение установленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС № 2 | ||||
|
оксид этилена (С2Н4О) |
120 млн’1 |
0,008 % об.д. ± 3% отн. |
0,016 % об.д. ± 3% отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10387-2013 |
|
600 млн’1 |
0,04 % об.д. ± 3% отн. |
0,08 % об.д. ± 3% отн. |
± (-15,15Х+4,015)% отн. |
ГСО 10387-2013 | |
|
диоксид углерода (СО?) |
120 млн’1 |
0,008 % об.д. ± 3% отн. |
0,016 % об.д. ± 3% отн. |
± (-15,15X4-4,015) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) |
|
300 млн’1 |
0,02 % об.д. ± 3% отн. |
0,04 % об.д. ± 3% отн. |
± (-15,15X4-4,015) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |
|
600 млн’1 |
0,04 % об.д. ± 3% отн. |
0,08 % об.д. ± 3% отн. |
± (-15,15X4-4,015) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |
|
1500 млн’1 |
0,1 % об.д. ± 3% отн. |
х (-15,15X4-4,015) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||
|
0.2 % об.д. ± 3% отн. ± (-2,5Х+2,75) % отн. i 1 |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
Определяемый компонент |
Значение уста новленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | ||
|
ГС № 1 |
ГС №2 | |||||
|
диоксид (СО2) |
углерода |
5000 млн'1 |
0,45 % об.д. ± 3% отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |
|
0,55 % об.д. ± 3% отн. |
± (-0,046Х+1,523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
0,6 % об.д. |
0,4 % об.д. ± 3% отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||
|
0,8 % об.д. ± 3% отн. |
± (-0,046Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||||
|
1,5 % об.д. |
1,0 % об.д. ± 3% отн. |
2,0 % об.д. ± 3% отн. |
± (-0,046Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||
|
3 % об.д. |
2,0 % об.д. ± 3% отн. |
4,0 % об.д. ± 3% отн. |
± (-0,046Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||
|
диоксид (СО2) |
углерода |
6 % об.д. |
4,0 % об.д. ± 3% отн. |
8,0 % об.д. ± 3% отн. |
± (-0,046Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) |
|
12% об.д. |
; 9,0 % об.д. ± 3% отн. |
15 % об.д. ± 3% отн. |
± (-0,046Х+1.523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||
|
Определяемый компонент |
Значение установленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС №2 | ||||
|
диоксид углерода (СО2) |
18 % об.д. |
12 % об.д. ± 3% отн. |
± (-0,046Х+1,523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |
|
24 % об.д. ± 3% отн. |
±(-0,008Х+0,76) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||
|
30 % об.д. |
20 % об.д. ± 3% отн. |
±(-0,046Х+1,523) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | ||
|
40 % об.д. ± 3% отн. |
±(-0,008Х+0,76) % отн. |
ГСО 10241-2013 (диоксид углерода - воздух) | |||
|
кислород (О2) |
5 % об.д. |
4,5 % об.д. ± 3% отн. |
5,5 % об.д. ± 3% отн. |
±(-0,046Х+1,523) % отн. |
ГСО 10253-2013 |
|
арсин (A sib) |
0,6 млн'1 |
0,4 млн'1 ± 3 % отн. |
0,8 млн'1 ± 3 % отн. |
±7 % отн. |
ГДК-045 |
|
формальдегид (СН2О) |
0,4 млн'1 |
0,3 млн'1 ± 3 % отн. |
0,5 млн'1 ± 3 % отн. |
± 10 % отн. |
ГГС-Т или ГГС-К с источником микропотока СН2О ИМ94-М- |
|
хлор (СЬ) |
1,2 млн'1 |
0,000096 % об.д. ± 3 % отн. |
0,000144 % об.д. ± 3 % отн. |
± (-2222,2Х+10,2) % отн. |
ГСО 10372-2013 (хлор - воздух) |
|
10 млн'1 |
0,0008 % об.д. ± 3 % отн. |
± (-2222,2Х+10,2) % отн. |
ГСО 10372-2013 (хлор - воздух) | ||
|
12 млн'1 ~ 3 % отн. |
± 5 % отн. |
ГСО 10372-2013 (хлор - воздух) | |||
|
20 млн'1 |
16 млн'1 ± 3 % отн. |
24 млн'1 ±3%отн. |
± 5 % отн. |
ГСО 10372-2013 (хлор - воздух) | |
|
Определяемый компонент |
Значение уста новленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС №2 | ||||
|
оксид углерода (СО) |
20 млн'1 |
0,0017 % об.д. ± 3 % отн. |
0,0023 % об.д. ± 3 % отн. |
± (-15,15Х+4,01) % отн. |
ГСО 10260-2013 |
|
1000 млн'1 (0,1 % об.д.) |
0,09 % об.д. ± 3 % отн. |
± (-15,15Х+4,01) % отн. |
ГСО 10260-2013 | ||
|
0,11 % об.д. ± 3 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10260-2013 | |||
|
фосген (СОС12) |
0,6 млн'1 |
0,4 млн'1 ± 30 % отн. |
± 10 % отн |
ГСО 10546-2014 (фосген - азот) | |
|
0,8 млн'1 ± 30 % отн. |
± 5 % отн. |
ГСО 10546-2014 (фосген - азот) | |||
|
фтор (F2) |
0,6 млн'1 |
0,4 млн'1 ± 30 % отн. |
± 10 % отн |
ГСО 10546-2014 (фтор - азот) | |
|
0,8 млн'1 ± 30 % отн. |
± 5 % отн. |
ГСО 10546-2014 (фтор - азот) | |||
|
1 сероводород (H2S) |
10 млн'1 |
0.00085 % об.д. ± 3 % отн. |
± (-1111,1Х+5,11) % отн. |
ГСО 10329-2013 | |
|
0,00115 % об.д. ± 3 % отн. |
± (-15,15Х+4.015) % отн. |
ГСО 10329-2013 | |||
|
100 млн'1 |
0.008 % об.д. ± 3 % отн. |
0,012 % об.д. ± 3 % отн. |
± (-15Д5Х+4.015) % отн. |
ГСО 10329-2013 | |
|
хлористый водород i (Hci) 1 1 |
3 млн'1 |
0,00024 % об.д. ± 3 % отн. |
0,00036 % об.д. ± 3 % отн. |
±(-2222,2Х+10,2) % отн. |
ГСО 10371-2013 (хлористый водород - азот) |
|
7 млн'1 |
0.00056 % об.д. ± 3 % отн. |
0,00084 % об.д. ± 3 % отн. |
± (-2222,2Х+10,2) % отн. |
ГСО 10371-2013 (хлористый водород - азот) | |
|
синильная кислота ! (HCN) |
30 млн'1 |
20 млн'1 ± 3 % отн. |
40 млн'1 ± 3 % отн. |
± 5 % отн. |
ГСО 10376-2013 |
|
Определяемый компонент |
Значение установленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС №2 | ||||
|
фтористый водород (HF) |
4,5 млн'1 |
3 млн'1 ± 3 % отн. |
6 млн'1 ± 3 % отн. |
± 5 % отн. |
ГГС-Т или ГГС-К с источником микропотока HF ИМ130-М-А2 |
|
аммиак (NH3) |
30 млн'1 |
0,00255 % об.д. ± 3 % отн. |
0,00345 % об.д. ± 3 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10327-2013 |
|
100 млн'1 |
0,008 % об.д. ± 3 % отн. |
0,012 % об.д. ± 3 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10327-2013 | |
|
300 млн'1 |
0,024 % об.д. ± 3 % отн. |
0,036 % об.д. ± 3 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10327-2013 | |
|
1000 млн'1 (0.1 % об.д.) |
0,08 % об.д. ± 3 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10327-2013 | ||
|
0,12 % об.д. ± 3 % отн. |
(-2.5Х+2.75) % отн. |
ГСО 10327-2013 | |||
|
оксид азота (NO) |
5 млн'1 |
0,0004 % об.д. ± 3 % отн. |
0,0006 % об.д. ± 3 % отн. |
±(-1111.1Х+5,11) % отн. |
ГСО 10323-2013 (оксид азота -азот) |
|
100 млн'1 |
0,008 % об.д. ± 3 °/<> отн. |
0,012 % об.д. 1 3 % отн. |
± (-15.15X^4,015) % отн. |
ГСО 10323-2013 (оксид азота -азот) | |
|
диоксид азота (NO2) |
1,5 млн'1 |
0,0001275 % об.д. т. 3 % отн. |
0,0001725 % об.д. ± 3 % отн. |
± (-15.15Х+4.015) % отн. |
ГСО 10331-2013 (диоксид азота -воздух) |
|
озон (Оз) |
0,1 млн'1 |
0,08 млн'1 ± 7 % отн. |
0,12 млн'1 ± 7 % отн. |
±5 % отн. |
Генератор озона ГС-024 |
|
фосфин (РНз) |
3 млн'1 |
0,0002 % об.д. ± 3 % отн. |
0,0004 % об.д. 3 % отн. |
± (-2222,2Х+10,2) % отн. | ГСО 10348-2013 | |
|
диоксид серы (SO2) |
6 млн'1 |
0,00051 % об.д. ± 3 % отн |
0,00069 % об.д. ± 3 % отн |
±(-1111.1Х+5,11) % отн. |
ГСО 10342-2013 (диоксид серы -воздух) |
|
Определяемый компонент |
Значение установленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру Г’СО или источник ГС | |
|
ГС № 1 |
ГС № 2 | ||||
|
диоксид серы (SO2) |
100 млн-1 |
0,008 % об.д. ± 3 % отн. |
0,012 % об.д. ± 3 % отн |
±(-15,15Х+4,015) % отн. |
ГСО 10342-2013 (диоксид серы -воздух) |
|
изобутилен (i-C4H8) |
6 млн’1 |
4 млн'1 ± 3 % отн. |
8 млн’1 ± 3 % отн. |
± 10 % отн. |
ГСО 10539-2014 (изобутилен воздух) |
|
изобутилен (i-C4H8) |
15 млн'1 |
10 млн'1 ± 3 % отн. |
±10% отн. |
ГСО 10539-2014 (изобутилен воздух) | |
|
20 млн’1 ± 3 % отн. |
±7,5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | |||
|
60 млн’1 |
40 млн'1 ± 3 % отн. |
±7,5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | ||
|
80 млн’1 ± 3 % отн. |
±5 % отн. |
ГСО 10539-2014 (изобутилен - ' воздух) | |||
|
90 млн"1 |
60 млн'1 ± 3 % отн. |
±5 % отн. |
ГСО 10539-2014 (изобутилен воздух) 1 | ||
|
120 млн’1 ± 3 % отн. |
3:3,5 % отн. |
ГСО 10539-2014 ' (изобутилен - 1 воздух) j | |||
|
600 млн'1 |
400 млн'1 ± 3 % отн. |
800 млн'1 ± 3 % отн. |
±3,5 % отн. |
ГСО 10539-2014 (изобутилен воздух) | |
|
Определяемый |
ком- |
Значение уста- |
Номинальное значение объемной доли определяе- |
Пределы допускаемой по- |
Номер |
ГС по | ||
|
понент |
новленного поро- |
мого компонента в ГС |
и пределы допускаемого от- |
грешности |
реестру |
ГСО | ||
|
га срабатывания |
клонения |
или |
источник | |||||
|
сигнализации |
ГС | |||||||
|
ГС № 1 |
ГС №2 | |||||||
Примечания:
-
- изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
-
- "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС;
-
- Требования к допуску на приготовление ГС уменьшены относительно указанного в ТУ 6-16-2956-92 для уменьшения вероятности при поверке ошибки первого рода (признания негодными метрологически исправных газосигнализазоров). Для уменьшения влияния допуска на приготовление ГС в баллонах под давлением рекомендуется использовать динамический генератор-разбавитель газовых смесей, например ГГС (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15) в комплекте с ГС по ТУ 6-16-2956-92;
-
- в таблице указаны номинальные значения ГС для поверки газосигнализаторов с одним из возможных значений установленного порога срабатывания сигнализации.
В случае, если установленное значение порога срабатывания сигнализации отличается от приведенного в таблице, то расчет номинального
1 значения объемной доли определяемого компонента в ГС проводя ! но формулам
| Для ГС № 1:
-
■ - в случае если нормированы пределы допускаемой основной относи тельной погрешности срабатывания:
^ГС№1 100 ’
где Сп - значение порога срабатывания сигнализации, указанное в паспорте газосигнализатора, довзрывоопасная концентрация опреде-j ляемого компонента. % НКПР или объемная доля, % или млн1;
5 - пределы допускаемой основной относительной погрешности срабатывания, %.
-
■ - в случае если нормированы пределы допускаемой основной абсолютной погрешности срабатывания:
i сго№1 = Сп — |Д|. (2)
где А - пределы допускаемой основной абсолютной погрешности срабатывания, % об.д., млн'1 или % НКПР.
|
Определяемый компонент |
Значение уста новленного порога срабатывания сигнализации |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погрешности |
Номер ГС по реестру ГСО или источник ГС | |
|
ГС № 1 |
ГС №2 | ||||
|
Для ГС № 2
с -с •100’151 (3) сГС№2 100,
Cram — Сп -г | Д |, (4) | |||||
Таблица А.З - Технические характеристики ГС для поверки газосигнализаторов с контроллерами MSMR-16, SDO, КТ-16 и датчиками MGX-70. GDX-70 с полупроводниковыми сенсорами и датчиками SMARTmini
|
Определяемый компонент |
Номинальное значение объемной доли определяемого компонента в ГС и пре- Пределы допус-делы допускаемого отклонения ■ каемой погреш- |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС № 4 1 ности | ||
|
метан (СНд) |
0,22% об.д. ± 3% отн. |
' ± (-2,5Х+2,75) % отн. |
ГСО 10257-2013 | ||
|
0,66 % об.д. ± 3 % отн. |
0,66 % об.д. ± 3 % отн. |
1,1 % об.д. ±3 + 1.5 % отн. % отн. |
ГСО 10257-2013 | ||
|
пропан (СзНх) |
0,085 % об.д. ± 3 % отн. |
+ (-15,15X4-4,015) % отн. |
ГСО 10321-2013 | ||
|
0,255 % об.д. i 3 % отн. |
0,255 % об.д. ± 3 % отн. |
0,425 % об.д. ± (-2,5-Х+2,75) % ± 3 % ОТН. 'ОТН. |
ГСО 10263-2013 | ||
|
Определяемый компонент |
Номинальное значение объемной доли определяемого компонента в ГС и пределы допускаемого отклонения |
Пределы допускаемой погреш-ности |
Номер ГС по реестру ГСО или источник ГС | |||
|
ГС № 1 |
ГС №2 |
ГС № 3 |
ГС №4 | |||
|
оксид углерода (СО) |
0,00425% об.д. ± 3 % отн. |
0,00575 % об.д. ± 3 % отн. |
0,0085 % об.д. ± 3 % отн. |
0,0115 % об.д. ± 3 % отн. |
± (-15,15Х+4.01) % отн. |
ГСО 10260-2013 |
|
диоксид углерода (СО2) |
0,06 % об.д. ± 3 % отн. |
0,1% об.д. ± 3 % отн. |
± (-15,15Х+4,015) % отн. |
ГСО 10241-2013 (диоксид углерода -воздух) | ||
|
0,1125 % об.д. ± 3 % отн. |
0,1875 % об.д. ± 3 % отн. |
± (-2,5Х+2,75) % отн. |
ГСО 10241-2013 (диоксид углерода -воздух) | |||
|
аммиак (NH3) |
0,0016 % об.д. ± 3 % отн. |
0,0024 % об.д. ± 3 % отн. |
0,0032 % об.д. ± 3 % отн. |
0,0048 % об.д. ± 3 % отн. |
± (-15,15Х+4,015) i ГСО 10327-2013 % отн. | |
Примечания:
-
- изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
-
- "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное
в паспорте ГС;
-
- Требования к допуску на приготовление ГС уменьшен относительно указанного в ТУ 6-16-2956-92 для уменьшения вероятности при поверке ошибки первого рода (признания негодными метрологически исправных газосигнализаторов). Для уменьшения влияния допуска на приготов- | пение ГС в баллонах под давлением рекомендуегея использовать динамический генератор-разбавитель газовых смесей, например ГГС (реги- i
; сграционный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15) в комплекте с ГС по ТУ 6-16-2956-к_________________i
Приложение Б(обязательное)
Схема подачи ГС на вход газосигнализатора при проведении поверки
-
1 - источник ГС (баллон с ГС, ГГС и т.д.);
-
2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);
-
3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);
-
4 - индикатор расхода (ротаметр);
-
5 - датчик поверяемого газосигнализатора;
-
6 - поверяемый газосигнализатор;
-
7 - насадка;
-
8 - измерительный прибор (миллиамперметр).
Рисунок Б.1 - Рекомендуемая схема подачи ГС на вход газосигнализатора при проведении поверки
Приложение В(обязательное) Метрологические характеристики газосигнализаторов горючих, вредных газов и кислорода многоканальных стационарных MSMR-16/SDO/KT-16
Таблица В.1 - Газосигнализаторы с контроллерами MSMR-16. SDO. КТ-16 и датчиками MGX-70, GDX-70 (за исключением датчиков с полупроводниковыми сенсорами)
|
Определяемый компонент |
Диапазон показаний объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наимень шего разряда индикатора, объемная доля |
Предел допускаемого времени установления показаний систем Тодд, с | |
|
абсолютной |
относительной, % | |||||
|
Горючие газы1)2) (термохимический сенсор) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
30 (по метану) | |
|
Горючие газы 1} (оптический сенсор) |
От 0 до 100 % НКПР |
От 0 до 50 % НКПР включ. |
±5 % НКПР |
1 % НКПР |
35 | |
|
Св. 50 до 100% НКПР |
±10 | |||||
|
Метан (CFU) (оптический сенсор) |
От 0 до 100 % |
От 0 до 60 % включ. |
±3 % |
- |
1 % |
35 |
|
Св. 60 до 100% |
- |
±5 | ||||
|
Пропан (СзН8) (оптический сенсор) |
От 0 до 100 % |
От 0 до 60 % включ. |
±3 % |
- |
1 % |
35 |
|
Св. 60 до 100% |
- |
±5 | ||||
|
Диоксид углерода (СОД |
От 0 до 500 млн'1 |
От 0 до 500 млн'1 |
±40 млн'1 |
- |
20 млн'1 |
50 |
|
От 0 до 1000 млн'1 |
От 0 до 1000 млн'1 |
±100 млн'1 |
- |
40 млн'1 |
50 | |
|
От 0 до 2000 млн'1 |
От 0 до 2000 млн'1 |
±200 млн'1 |
100 млн'1 |
50 | ||
|
От 0 до 5000 млн'1 |
От 0 до 5000 млн'1 |
±500 млн'1 |
100 млн'1 |
50 | ||
|
От 0 до 10000 млн'1 |
От 0 до 5000 млн'1 включ. |
±500 млн’1 |
100 млн'1 |
50 | ||
|
Св. 5000 до 10000 млн'1 |
- |
±10 | ||||
|
От 0 до 2 % |
От 0 до 2 % |
±0.2 % об.д. |
- |
0.05 % |
50 | |
|
От 0 до 5 % |
От 0 до 2 % включ. |
±0.2 % об.д. |
- |
0,05 % |
50 | |
|
Св. 2 до 5 % |
- |
±10 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наимень шего разряда индикатора, объемная доля |
Предел допускаемого времени установления показаний систем То,9Д, С | |
|
абсолютной |
относи тельной, % i 1 | |||||
|
Диоксид углерода (СОД |
От 0 до 10 % |
От 0 до 2 % включ. |
±0,2 % об.д. |
- |
0,1 % |
50 |
|
Св. 2 до 10 % |
- |
±10 | ||||
|
От 0 до 20 % |
От 0 до 5 % включ. |
±0.5 % об.д. |
- |
0,2 % |
50 | |
|
Св. 5 до 20 % |
- |
±10 | ||||
|
От 0 до 30 % |
От 0 до 5 % включ. |
±0,5 % об.д. |
- |
0,3 % |
50 | |
|
Св. 5 до 30 % |
- |
±10 | ||||
|
От 0 до 60 % |
От 0 до 10 % включ. |
±1.0 % об.д. |
ill) |
0.6 % |
50 | |
|
Св. 10 до 60 % |
- | |||||
|
От 0 до 100 % |
От 0 до 20 % включ. |
±2,0 % об.д. |
- |
1,0% |
50 | |
|
Св. 20 до 60 % |
±0.5 % |
±10 |
0,1 % ~ | |||
|
90 | ||||||
|
Кислород (О2) |
От 0 до 25 % |
От 0 до 5 % включ. | ||||
|
Св. 5 до 25 % |
- |
±10 | ||||
|
Арсин (АэНз)* |
От 0 до 1 млн'1 |
От 0 до 1 млн'1 |
±0,2 млн'1 |
- |
0,015 млн’1 |
35 |
|
Этилен (С2Н4) |
От 0 до 1500 млн'1 |
От 0 до 150 млн'1 включ. |
±30 млн'1 |
- |
5 млн'1 |
65 |
|
Св. 150 до 1500 млн'1 |
f 20 | |||||
|
Оксид этилена (С2Н4О)* |
От 0 до 20 млн'1 |
От 0 до 20 млн'1 |
±4 млн'1 |
- |
0,1 млн’1 |
125 |
|
От 0 до 100 млн'1 |
От 0 до 100 млн'1 |
±20 млн'1 |
- |
1 млн'1 |
50 | |
|
От 0 до 200 млн'1 |
От 0 до 200 млн'1 |
±40 млн'1 |
- |
1 млн'1 |
40 | |
|
От 0 до 1000 млн'1 |
От 0 до 1000 млн'1 |
±200 млн’1 |
- |
10 млн'1 |
50 | |
|
Формальдегид (СН2О) |
От 0 до 10 млн'1 |
От 0 до 0,4 млн’1 включ. |
±0.1 млн'1 |
- |
0,01 млн'1 |
100 |
|
Св. 0,4 до 10 млн'1 |
- |
±25 | ||||
|
Определяемый ком понент |
Диапазон показаний объемной |
Диапазон измерений объемной |
11 ре,ле.11 >1 допускаемой основной погрешности |
Номинальное значение |
! Предел допускаемого | |
|
доли / до-взрывоопас-ной концентрации определяемого компонента |
доли / до-взрывоопас-ной концентрации определяемого компонента |
абсолютной |
относительной, % |
единицы наимень шего разряда индикатора, объемная доля |
времени установления показаний систем Т().9Д, с | |
|
Хлор (СИ)* |
От 0 до 10 млн’1 |
От 0 до 1,0 млн’1 включ. |
±0,2 млн'1 |
- |
0,05 млн’1 |
65 |
|
Св. 1,0 до 10 млн’1 |
- |
±20 | ||||
|
От 0 до 20 млн'1 |
От 0 до 1,0 млн’1 включ. |
±0,2 млн'1 |
- |
0,02 млн’1 |
45 | |
|
Св. 1,0 до 20 млн'1 |
- |
±20 | ||||
|
От 0 до 50 млн’1 |
От 0 до 10 млн’1 включ. |
±2 млн’1 |
- |
0,05 млн’1 |
65 | |
|
Св. 10 до 50 млн’1 |
- |
±20 | ||||
|
От 0 до 200 млн’1 |
От 0 до 20 млн’1 включ. |
±4 млн’1 |
- |
0,1 млн’1 |
35 | |
|
Св. 20 до 200 млн’1 |
- |
±20 | ||||
|
Оксид углерода (СО) |
От 0 до 500 млн’1 |
От 0 до 20 млн’1 включ. |
+4 млн’1 |
1 млн’1 |
30 | |
|
Св. 20 до 500 млн’1 |
- |
±15 | ||||
|
От 0 до 2000 млн’1 |
От 0 до 20 млн’1 включ. |
±4 млн’1 |
1 млн’1 |
30 | ||
|
Св. 20 до 2000 млн’1 |
- |
±15 | ||||
|
От 0 до 5000 млн’1 |
От 0 до 20 млн’1 включ. |
±4 млн'1 |
1 млн’1 |
35 | ||
|
Св. 20 до 5000 млн’1 |
- |
±15 | ||||
|
Оксид углерода (СО)* |
От 0 до 10000 млн’1 |
От 0 до 1000 млн’1 включ. |
±100 млн’1 |
5 млн’1 |
80 | |
|
От 0 до 1 % |
Св. 1000 до 10000 млн’1 |
- |
±10 | |||
|
От 0 до 0,1 % включ. |
±0.01 % |
- |
0,001 % |
80 | ||
|
Св. 0,1 до 1,0% |
- |
±10 | ||||
|
Фосген (СОСИ) * |
От 0 до 1 млн’1 |
От 0 до 1 млн’1 |
±0,2 млн’1 |
- |
0,02 млн’1 |
125 |
|
Фтор (F2) * |
От 0 до 1 млн’1 |
От 0 до 1 млн’1 |
±0,2 млн'1 |
0,02 млн’1 |
85 | |
|
Определяемый компонент |
Диапазон показаний объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наимень шего разряда индикатора, объемная доля |
Предел допускаемого времени установления показаний систем То,9Д, с | |
|
абсолютной |
относи тельной, % | |||||
|
Водород (Н2) |
От 0 до 1 000 млн'1 |
От 0 до 1000 млн'1 |
±100 млн'1 |
2 млн'1 |
95 | |
|
От 0 до 10000 млн'1 |
От 0 до 10000 млн’1 |
±1000 млн'1 |
20 млн'1 |
75 | ||
|
От 0 до 4 % |
От 0 до 2 % |
±0.2 % ±1,5 млн'1 |
- |
0.01 % |
65 | |
|
Сероводород (H2S) |
от 0 до 100 млн'1 |
От 0 до 10 млн'1 включ. |
0,1 млн'1 |
35 | ||
|
Св. 10 до 200 млн'1 |
- |
±15 | ||||
|
Сероводород (H2S)* |
От 0 до 2000 млн’1 |
От 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
1 млн'1 |
30 |
|
Св. 100 до 2000 млн'1 |
±20 | |||||
|
Хлористый водород (НС1) |
От 0 до 20 млн’1 |
От 0 до 3 млн'1 включ. |
±0,6 млн'1 |
- |
0,2 млн'1 |
65 |
|
Св. 3 до 20 млн'1 |
- |
±20 | ||||
|
Хлористый водород (НС1)* |
От 0 до 30 млн'1 |
От 0 до 7 млн'1 включ. |
±1,4 млн’1 |
- |
0,7 млн'1 |
75 |
|
Св. 7 до 30 млн’1 |
*20 | |||||
|
Синильная кислота (HCN)* |
От 0 до 50 млн'1 |
От 0 до 50 млн'1 |
±10 млн'1 |
0,5 млн'1 |
205 | |
|
Фтористый водород (HF)* |
От 0 до 10 млн'1 |
От 0 до 10 млн'1 |
±1,5 млн'1 |
- |
0,1 млн'1 |
95 |
|
Аммиак (NH3) |
От 0 до 100 млн'1 |
От 0 до 30 млн'1 включ. |
±5 млн'1 |
- |
1 млн'1 |
65 |
|
Св. 30 до 100 млн'1 |
- |
±15 | ||||
|
Аммиак (NH3)* |
От 0 до 500 млн'1 |
От 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
5 млн'1 |
95 |
|
Св. 100 до 500 млн'1 |
- |
±20 | ||||
|
От 0 до 1000 млн'1 |
От 0 до 300 млн'1 включ. |
±60 млн'1 |
- |
12 млн'1 |
95 | |
|
Св. 300 до 1000 млн'1 |
- |
±20 | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наимень шего разряда индикатора, объемная доля |
Предел допускаемого времени установления показаний систем 1'о.9Д, С | |
|
абсолютной |
относительной, % | |||||
|
Аммиак (NH3)* |
От 0 до 5000 млн'1 |
От 0 до 1000 млн'1 включ. |
±200 млн'1 |
- |
50 млн'1 |
95 |
|
Св. 1000 до 5000 млн'1 |
- |
±20 | ||||
|
От 0 до 0,5 % |
От 0 до 0,1 % включ. |
±0,02 % |
- |
0,005 % |
95 | |
|
Св. 0.1 до 0.5 % |
±1 млн'1 |
г20 | ||||
|
Оксид азота (NO) |
От 0 до 250 млн'1 |
От 0 до 5 млн'1 включ. |
0.5 млн'1 |
45 | ||
|
Св. 5 до 250 млн'1 |
- |
±20 | ||||
|
Оксид азота (NO) * |
От 0 до 2000 млн'1 |
От 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
1,0 млн'1 |
65 |
|
Св. 100 до 2000 млн'1 |
- |
±20 | ||||
|
От 0 до 5000 млн'1 |
От 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
1.0 млн'1 |
50 | |
|
Св. 100 до 5000 млн'1 |
- |
±20 | ||||
|
Диоксид азота (NO2) |
от 0 до 20 млн'1 |
От 0 до 1,5 млн'1 включ. |
±0,2 млн'1 |
0,1 млн'1 |
30 | |
|
Св. 1.5 до 20 млн'1 |
±15 | |||||
|
от 0 до 200 млн'1 |
От 0 до 1,5 млн'1 включ. |
±0,2 млн'1 |
0,1 млн’1 |
45 | ||
|
Св. 1,5 до 20 млн'1 |
- |
±15 | ||||
|
Озон (Оз) * |
От 0 до 1 млн'1 |
От 0 до 0,1 млн'1 включ. |
±0,02 млн'1 |
- |
0,02 млн'1 |
65 |
|
Св. 0,1 до 1.0 млн'1 |
±20 | |||||
|
Фосфин (РНз) * |
От 0 до 5 млн'1 |
От 0 до 5 млн'1 |
±1 млн’1 |
- |
0,05 млн'1 |
85 |
|
Диоксид серы (SO2) |
от 0 до 20 млн'1 |
От 0 до 6 млн'1 включ. |
±0,9 млн'1 |
- |
0,1 млн'1 |
80 |
|
Св. 6 до 20 млн'1 |
- |
±15 | ||||
|
Определяемый ком понент |
Диапазон показаний объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли / до-взрывоопас-ной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Номинальное значение единицы наимень шею разряда индикатора, объемная доля |
Предел допускаемого времени установления показаний систем То.9Д, С | |
|
абсолютной |
1 относи- I тельной.% | |||||
|
Диоксид серы (SO2) |
от 0 до 50 млн’1 |
От 0 до 6 млн’1 включ. |
±0.9 млн’1 |
- |
0,1 млн'1 |
30 |
|
Св. 6 до 20 млн'1 |
- |
±15 | ||||
|
Диоксид серы (SO2) * |
От 0 до 2000 млн'1 |
От 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
1 млн'1 |
30 |
|
Св. 100 до 2000 млн'1 |
- |
±20 | ||||
|
Изобутилен (i-C4H8) |
От 0 до 20 |
От 0 до 20 млн'1 |
±3 млн’1 |
- |
0,005 |
230 |
|
От 0 до 50 млн'1 |
Ог 0 до 50 млн'1 |
: 7.5 млн |
0.01 |
230 | ||
|
От 0 до 200 млн’1 |
От 0 до 50 млн'1 включ. |
±7,5 млн'1 |
- |
0,1 |
230 | |
|
Св. 50 до 200 |
- |
±15 | ||||
|
От 0 до 300 млн'1 |
От 0 до 50 млн'1 включ. |
±7,5 млн'1 |
- |
0,1 |
230 | |
|
Св. 50 до 300 |
- |
±15 |
0,1 | |||
|
От 0 до 2000 млн'1 |
От 0 до 50 млн'1 включ. |
±7.5 млн'1 |
- |
0.1 |
230 | |
|
Св. 50 до 2000 |
- |
±15 |
1 | |||
|
Метан (СН4) (термокондуктомет- |
От 0 до 100 % |
От 0 до 60 % включ. |
±3 % |
- |
1 % |
30 |
|
рический сенсор) |
Св. 60 до 100% |
±5 ___ |
_ | |||
|
Примечания: 0 - поверочным компонентом является один из следующих определяемых компонентов: метан (СНд), этан(СгНб), пропан (СзН8), бутан (С4Ню), пентан (С5Н12), гексан (СбНи), водород (Н2) (только для термохимических сенсоров), ацетилен (С2Н2) (только для термохимических сенсоров), этилен (С2Н4), пропилен (СзНб), бензол (СбНб), оксид этилена (С2Н4О); 2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. Диапазоны измерений, отмеченные используются для измерения объемной доли опре деляемого компонента при аварийной ситуации. | ||||||
Таблица В.2 - Газосигнализаторы с контроллерами SDO и датчиками MGX-70, GDX-70 (за исключением датчиков с полупроводниковыми сенсорами)
|
Определяемый компо нент |
Диапазон показаний объемной доли / до-взрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатыва-| ния сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Горючие газы1)2) (термохимический сенсор) |
От 0 до 100 % НКПР |
От 10 до 50 % НКПР |
±5 % НКПР |
20 |
|
Горючие газы 11 (оптический сенсор) |
От 0 до 100 % НКПР |
От 10 до 50 % НКПР |
±5 % НКПР |
25 |
|
Метан (СН4) (оптический сенсор) |
От 0 до 100 % |
От 12 до 100% |
±25 % отн. |
25 |
|
Пропан (СзШ) (оптический сенсор) |
От 0 до 100 % |
От 12 до 100% |
±25 % отн. |
25 |
|
Диоксид углерода (СО2) |
От 0 до 500 млн'1 |
От 120 до 500 млн'1 |
±40 млн'1 |
40 |
|
От 0 до 1000 млн'1 |
От 300 до 1000 млн’1 |
±100 млн’1 |
40 | |
|
От 0 до 2000 млн'1 |
От 600 до 2000 млн 1 |
±200 млн’1 |
40 | |
|
От 0 до 5000 млн'1 |
От 1500 до 5000 млн'1 |
±500 млн'1 |
40 | |
|
От 0 до 10000 млн'1 |
От 5000 до 10000 млн'1 |
±10 % отн. |
40 | |
|
От 0 до 2 % |
От 0,6 до 2 % |
±0,2 % об.д. |
40 | |
|
От 0 до 5 % |
От 1,5 до 5 % |
±0,5 % об.д. |
40 | |
|
От 0 до 10 % |
От 3 до 10 % От 6 до 20 % |
±1,0% об.д. ±2.0 % об.д. |
40 40 | |
|
От 0 до 20 % | ||||
|
От 0 до 30 % |
От 12 до 30% |
±3,0 % об.д. |
40 | |
|
От 0 до 60 % |
От 18 до 60 % |
±6,0 % об.д. |
40 | |
|
От Одо 100% |
От 30 до 100 % |
±10 % об.д. |
40 | |
|
Кислород (О2) |
от 0 до 25 % |
От 5 до 25 % |
±10 % отн. |
60 |
|
Арсин (ASH3) |
От 0 до 1 млн'1 |
От 0,6 до 1 млн’1 |
±0,2 млн'1 |
25 |
|
Этилен (С2Н4) |
От 0 до 1500 млн'1 |
От 150 до 1500 млн'1 |
±20 % отн. |
50 |
|
Оксид этилена (С2Н4О) |
От 0 до 20 млн'1 |
От 12 до 20 млн'1 |
±4 млн'1 |
90 |
|
Оксид этилена (С2Н4О) |
От 0 до 100 млн'1 |
От 60 до 100 млн'1 |
±20 млн'1 |
40 |
|
От 0 до 200 млн'1 |
От 120 до 100 млн'1 |
±40 млн'1 |
30 | |
|
Оксид этилена (С2Н4О) |
От 0 до 1000 млн'1 |
От 600 до 1000 млн'1 |
±200 млн'1 |
40 |
|
Формальдегид (СН2О) |
От 0 до 10 млн'1 |
От 0,4 до 10 млн'1 |
±25 % отн. |
70 |
|
Определяемый компо нент |
Диапазон показаний объемной доли / до-взрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Хлор (Ch) |
От 0 до 10 млн’1 |
От 1,2 до 10 млн’1 |
±20 % отн. |
45 |
|
От 0 до 20 млн’1 |
От 1,2 до 10 млн’1 |
±20 % отн. |
30 | |
|
От 0 до 50 млн’1 |
От 10 до 50 млн’1 |
±20 % отн. |
45 | |
|
От 0 до 200 млн’1 Гдт 0 до 500 млн'1 |
От 20 до 200 млн’1 От 20 до 500 млн’1 |
±20 % отн. ±15 % отн. |
25 20 | |
|
Оксид углерода (СО) | ||||
|
От 0 до 2000 млн’1 |
От 20 до 2000 млн’1 |
±15 % отн. |
20 | |
|
От 0 до 5000 млн’1 |
От 20 до 2000 млн’1 |
±15 % отн. |
25 | |
|
От 0 до 10000 млн’1 |
От 1000 до 10000 млн’1 |
±10 % отн. |
50 | |
|
От 0 до 1 % |
От 0,1 до 1.0% |
±10 % отн. |
50 | |
|
Фосген (COCh) |
От 0 до 1,0 млн’1 |
От 0,6 до 1,0 млн’1 |
±0,2 млн’1 |
90 |
|
Фтор (F2) |
От 0 до 1,0 млн’1 |
От 0,6 до 1,0 млн’1 |
±0,2 млн’1 |
60 |
|
Водород (Нг) |
От 0 до 1000 млн’1 |
От 300 до 1000 млн’1 |
±100 млн’1 |
60 |
|
От 0 до 10000 млн’1 |
От 3000 до 10000 млн’1 |
±1000 млн’1 |
50 | |
|
От 0 до 4 % |
От 0,4 до 2 % |
±0,2 % |
45 | |
|
Сероводород (H2S) |
от 0 до 100 млн’1 |
От 10 до 200 млн’1 |
±15 % отн. |
25 |
|
±20 % отн. |
20 | |||
|
От 0 до 2000 млн’1 |
От 100 до 2000 млн’1 | |||
|
Хлористый водород (НС1) |
От 0 до 20 млн’1 |
От 3 до 30 млн’1 |
±20 % отн. |
45 |
|
От 0 до 30 млн’1 |
От 7 до 30 млн’1 |
±20 % отн. |
50 | |
|
Синильная кислота (HCN) |
От 0 до 50 млн’1 |
От 30 до 50 млн’1 |
±10 млн’1 |
140 |
|
От 4.5 до 10 млн'1 |
±1.5 млн’1 |
60 | ||
|
Фтористый водород (HF) |
От 0 до 10 млн’1 |
|
Определяемый компонент |
Диапазон показаний объемной доли / до-взрывоопасной концентрации определяемого компонента (для установленного ПИП) |
Диапазон устанавливаемых порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Предел допускаемого времени срабатывания сигнализации, с |
|
Аммиак (NH3) |
От 0 до 100 млн’1 |
От 30 до 100 млн'1 |
±15 % отн. |
45 |
|
От 0 до 500 млн'1 |
От 100 до 500 млн'1 |
±20 % отн. |
60 | |
|
От 0 до 1000 млн'1 |
От 300 до 1000 млн'1 |
±20 % отн. |
60 | |
|
От 0 до 5000 млн'1 От 0 до 0,5 % |
От 1000 до 5000 млн'1 От 0.1 до 0.5 % |
±20 % отн. ±20 % оз н. |
60 60 | |
|
Оксид азота (NO) |
От 0 до 250 млн'1 |
От 5 до 250 млн’1 |
±20 % отн. |
30 |
|
От 0 до 2000 млн'1 |
От 100 до 2000 млн'1 |
±20 % отн. |
45 | |
|
От 0 до 5000 млн'1 |
От 100 до 5000 млн'1 |
±20 % отн. |
40 | |
|
Диоксид азота (NO2) |
от 0 до 20 млн’1 |
От 1,5 до 20 млн’1 |
±15 % отн. |
20 |
|
от 0 до 200 млн'1 |
От 1,5 до 200 млн'1 |
±15 % отн. |
30 | |
|
Озон (Оз) |
От 0 до 1 млн'1 |
От 0.1 до 1,0 млн'1 |
±20 % отн. |
45 |
|
Фосфин (РНз) |
От 0 до 5 млн'1 |
От 3 до 5 млн'1 |
±1 млн'1 |
65 |
|
Диоксид серы (SO2) |
от 0 до 20 млн'1 |
От 6 до 20 млн'1 |
±15 % отн. |
60 |
|
от 0 до 50 млн'1 |
От 6 до 50 млн'1 |
±15 % отн. |
20 | |
|
От 0 до 2000 млн'1 |
От 100 до 2000 млн'1 |
±20 % отн. |
20 | |
|
Изобутилен (i-C4H8) |
От 0 до 20 млн'1 |
От 6 до 20 млн'1 |
±2 млн'1 |
160 |
|
От 0 до 50 млн'1 |
От 15 до 50 млн'1 |
±5 млн'1 |
160 | |
|
От 0 до 200 млн'1 |
От 60 до 200 млн'1 |
±20 млн'1 |
160 | |
|
От 0 до 300 млн’1 |
От 90 до 300 млн'1 |
±30 млн'1 |
160 | |
|
От 0 до 2000 млн'1 |
От 600 до 2000 млн'1 |
±200 млн'1 |
160 | |
|
Метан (CPU) (термокондуктометрический сенсор) |
От 0 до 100 % |
От 12 до 100 % |
±25 % отн. |
20 |
Примечания:
11 - поверочным компонентом является один из следующих определяемых компонентов: метан (СН4), этан(СгНб), пропан (СзН8), бутан (С4Н10). пентан (С5Н12). гексан (СьНн), водород (Н2) (только для термохимических сенсоров), ацетилен (С2Н2) (только для термохимических сенсоров), этилен (С2Н4), пропилен (СзНв), бензол (СбНб), оксид этилена (С2Н4О);
-
2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
Таблица В.З - Газосигнализаторы с контроллерами MSMR-16, SDO. КТ-16 и датчиками MGX-70, GDX-70 с полупроводниковыми сенсорами и дазчиками SMAR 1 mini
|
Определяемый компонент |
Значение установленных порогов срабатывания сигнализации |
Пределы допускаемой погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с | ||
|
порог 1 |
порог 2 |
абсолютной |
относительной | ||
|
Метан (СНд), пропан (СзН8) |
10% НКПР1’ |
20% НКПР |
±5% НКПР |
- |
20 |
|
Оксид углерода (СО) |
50 млн' 1 |
100 млн'1 |
- |
±15 % |
20 |
|
Диоксид углерода (СО2) |
800 млн'1 |
1500 млн'1 |
- |
±25 % |
40 |
|
Аммиак (NH3) |
20 млн' 1 |
40 млн'1 |
- |
±20 % |
45 |
Примечания') - значения НКПР для метана и пропана по ГОСТ 30852.19-2002.
Приложение Г(рекомендуемое) Форма протокола поверки
Протокол поверки
№__ог _____
(тип СИ)
-
1) Заводской номер СИ_____
-
2) Принадлежит______________________________________________________________________
-
3) Наименование изготовителя ____________________________________________________________
-
4) Дата выпуска_________________________________________________________________________
-
5) Наименование нормативного документа по поверке______________________________________
-
6) Наименование, обозначение, заводские номера применяемых средств поверки/ номера паспортов ГС______________________________________________________________________________
-
7) Вид поверки (первичная, периодическая)
(нужное подчеркнуть)
-
8) Условия поверки:
-
- температура окружающей среды_____
-
- относительная влажность окружающей среды_________________________________________
-
- атмосферное давление________________________________________________________________
-
9) Результаты проведения поверки
Внешний осмотр_______________________________________________________________
Опробование_______________________________________________________________________
Подтверждение соответствия программного обеспечения_____________________________________
Определение метрологических характеристик
Определение основной погрешности газосигнализаторов
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение содержания определяемого компонента |
Измеренное значение содержания определяемого компонента |
Значение погрешности, полученное при поверке | |
|
абсолютной |
относительной, % | ||||
Определение основной погрешности срабатывания сигнализации
|
Номер ГС (точка поверки) |
Состав ГС |
Действительное значение содержания определяемого компонента |
Состояние сигнализации |
Определение вариации показаний_________
Определение времени установления выходного сигнала
Определение времени срабатывания сигнализации_________________________________________
Вывод:________________________________________________________________________________
Заключение_______________________________, зав. №______________________________________
(тип СИ)
соответствует предъявляемым требованиям и признано годным (не годным) для эксплуатации.
ФИО и подпись поверителя____
Выдано свидетельство о поверке_____________________от _
(Выдано извещение о непригодности_____________________от__)
55
