Методика поверки «Система измерения количества и показателей качества нефти № 239 на ПСП "Похвистнево" АО "Самаранефтегаз" » (М 12-052-2017)

Федеральное бюджетное учреждение

«Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)

УТВЕРЖДАЮ:

Государственная система обеспечения единства измерений

Система измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз» Методика поверки

М 12-052-2017

Зарегистрировано №

ФБУ «Государственный ретонХый центр ^сганда|этизации,метрологии и испытаний •з Самарской области»

Подпись

Самара

2017

• 1 РАЗРАБОТАНА ФБУ «Самарский ЦСМ», отдел теплотехнических средств измерений

• 2 УТВЕРЖДЕНА И ВВЕДЕНА В ДЕЙСТВИЕ с         _____2017 г.

• 3 ВВЕДЕНА ВПЕРВЫЕ

Настоящая рекомендация не может быть полностью или частично воспроизведена и распространена в качестве официального издания без разрешения ФБУ «Самарский ЦСМ»

• 1 Область применения

• 2 Нормативные ссылки

• 3 Обозначения и сокращения..........................................................

• 4 Операции поверки

• 5 Требования к средствам поверки

• 6 Требования безопасности, охраны окружающей среды........

• 7 Условия поверки

• 8 Подготовка к поверке

• 9 Проведение поверки

  • 9.1 Проверка комплектности технической документации..........................7

  • 9.2 Внешний осмотр

  • 9.3 Опробование

  • 9.4 Подтверждение соответствия программного обеспечения средств

измерений

• 9.5 Определение метрологических характеристик системы измерения

количества и показателей качества нефти

• 9.6 Оценивание среднеквадратического отклонения компаратора

• 9.7 Определение метрологических характеристик трубопоршневой

поверочной установки

• 9.8 Определение пределов допускаемой относительной погрешности

при измерении массы нефти

• 10 Оформление результатов измерений

Приложение А (обязательное) Форма протокола поверки системы измерений количества и показателей качества нефти

ПОДПИСНОЙ ЛИСТ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

ЛИСТ ОЗНАКОМЛЕНИЯ

РЕЕСТР РАССЫЛКИ

Настоящая инструкция распространяется на систему измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз», предназначеную для определения количества и показателей качества нефти при учетных операциях между АО «Самаранефтегаз» (сдающая сторона) и Бугурусланским районным нефтепроводным управлением АО «Транснефть-Приволга» (принимающая сторона) на ПСП «Похвистнево» и устанавливает методику ее первичной и периодической поверки.

Межповерочный интервал - 1 год.

В настоящей инструкции использованы ссылки на следующие нормативные документы:

ГОСТ 8.279-78 Государственная система обеспечения единства измерений. Термометры стеклянные жидкостные рабочие. Методика поверки

ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.636-2013 Государственная система обеспечения единства измерений. Плотность нефти. Требования к методикам измерений ареометром при учетных операциях

ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости.

ГОСТ 2477-65 Нефть и нефтепродукты. Метод определения содержания воды ГОСТ 2517-2012 Нефть и нефтепродукты. Методы отбора проб

ГОСТ 3900-85 Нефть и нефтепродукты. Методы определения плотности

ГОСТ 6370-83 Нефть, нефтепродукты и присадки. Метод определения механических примесей

ГОСТ 21534-76 Нефть. Методы определения содержания хлористых солей

ГОСТ Р 8.580-2001 Государственная система обеспечения единства измерений. Определение и применение показателей прецизионности методов испытаний нефтепродуктов

ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 51069-97 Нефть и нефтепродукты. Метод определения плотности, относительной плотности и плотности в градусах API ареометром

МИ 1974-2004 Рекомендация. Государственная система обеспечения единства измерений. Преобразователи расхода турбинные. Методика поверки

МИ 1997-89 Государственная система обеспечения единства измерений. Преобразователи давления измерительные. Методика поверки

МИ 2124-90 Государственная система обеспечения единства измерений. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки

МИ 2366-2005 Рекомендация. Государственная система обеспечения единства измерений. Влагомеры нефти типа УДВН. Методика поверки

МИ 2587-2005 Государственная система обеспечения единства измерений. Комплекс измерительно-вычислительный ИМЦ-03. Методика поверки

МИ 2672-2005 Государственная система обеспечения единства измерений. Датчики температуры с унифицированным выходным сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы АМЕТЕК Denmark А/S, Дания

МИ 2816-2012 Рекомендация. Государственная система обеспечения единства измерений. Преобразователи плотности поточные. Методика поверки на месте эксплуатации

МИ 2974-2006 Рекомендация. Государственная система обеспечения единства измерений. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1 -го разряда с компаратором

МИ 3302-2010 Рекомендация. Государственная система обеспечения единства измерений. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки

МИ 3380-2012 Государственная система обеспечения единства измерений. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой

МП 0309-6-2015 Инструкция. Государственная система обеспечения единства измерений. Влагомеры нефти поточные УДВН-1пм. Методика поверки

Приказ Минпромторга России от 20 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

РМГ 97-2010 Государственная система обеспечения единства измерений. Плотность нефти и нефтепродуктов и коэффициенты объемного расширения и сжимаемости. Методы расчета.

Примечание - При пользовании настоящей инструкцией целесообразно проверить действие нормативных документов. Если документ заменен или частично изменен, то следует руководствоваться действующим взамен или частично измененным документом. Если документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В инструкции приняты следующие обозначения и сокращения: АРМ оператора - автоматизированное рабочее место оператора; БИК - блок измерений показателей качества нефти;

ИВК - комплекс измерительно-вычислительный;

MX - метрологические характеристики;

ПО - программное обеспечение;

1111 - преобразователь плотности жидкости;

СИ - средство(а) измерений;

СИКН - система измерений количества и показателей качества нефти;

СКО - среднеквадратическое отклонение;

ТПР - преобразователь расхода жидкости турбинный;

ТПУ - установка трубопоршневая поверочная.

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1

• 5.1 При проведении поверки применяют следующие средства поверки:

а) рабочий эталон 1 разряда по ГОСТ 8.510;

б) средства поверки в соответствии с документами на поверку СИ, входящих в состав системы, приведенные в таблице 2.

• 5.2 Допускают применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  ФБУ «Самарский ЦСМ»

  7

  М 12-052-2017

При проведении поверки соблюдают требования, установленные:

• -  правилами безопасности в нефтяной и газовой промышленности;

• -  правилами безопасности при эксплуатации используемых СИ, приведенными в их эксплуатационной документации;

• -  правилами технической эксплуатации электроустановок (ПТЭ);

• -  правилами техники безопасности при эксплуатации электроустановок потребителей.

При проведении поверки соблюдают условия в соответствии с требованиями нормативных документов на поверку СИ, входящих в состав СИКН.

Подготовку к поверке проводят в соответствии с инструкцией по эксплуатации СИКН № 239 и нормативными документами на поверку СИ, входящих в состав СИКН.

Проверяют наличие действующих свидетельств о поверке и эксплуатационно-технической документации на СИ, входящих в состав СИКН.

Устанавливают соответствие СИКН следующим требованиям:

• - комплектность СИКН должна соответствовать технической документации;

• - на компонентах СИКН не должно быть механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - надписи и обозначения на компонентах СИКН должны быть четкими и соответствующими технической документации.

Опробование проводят в соответствии с нормативными документами на поверку СИ, входящих в состав СИКН.

• 9.4.1 Для проверки соответствия прикладного ПО ИВК ИМЦ-03 необходимо в меню «Основное меню» ИВК ИМЦ-03 выбрать пункт «Просмотр 2». В меню «Просмотр 2» выбрать пункт «Версия программы».

На экран выводится следующая информация:

• - наименование ИВК;

• - наименование и обозначение реализованных алгоритмов вычислений;

• - номер версии программы;

• - значение контрольной суммы CRC32.

• 9.4.2 Для проверки соответствия ПО «Rate АРМ оператора УУН» необходимо в основном меню программы «Rate АРМ оператора УУН» выбрать пункт «О программе».

На экран выводится следующая информация:

• - идентификационное наименование ПО;

• - номер версии программы;

• - значение контрольной суммы CRC32;

• - информация о свидетельствах на ПО.

• 9.4.3 Результат подтверждения соответствия прикладного ПО ИВК ИМЦ-03 и ПО «Rate АРМ оператора УУН» считают положительным, если полученные идентификационные данные ПО (идентификационное наименование, номер версии (идентификационный номер) и цифровой идентификатор) соответствуют идентификационным данным, указанным в описании типа системы измерений количества и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз».

9.5.1 Определение MX СИ, входящих в состав СИКН, проводят в соответствии с нормативными документами, приведенными в таблице 2. Таблица 2

Продолжение таблицы 2

Примечание - Расходомер, установленный в БИК, подлежит калибровке.

• 9.5.2 При вводе в действие нового нормативного документа, отменяющего действие одного из перечисленных в таблице 2, определение метрологических характеристик СИ, входящих в состав СИКН, проводят в соответствии с требованиями нормативного документа, введенного в действие.

• 9.6.1 Устанавливают расход Q''^lK, м³/ч, для чего выполняют операции по

  • 9.6.1.1 или 9.6.1.2. Значение расхода находится в диапазоне измерений поверяемой ТПУ и ТПУ 1-го разряда, но не более значения верхнего предела измерений используемого компаратора согласно паспорта завода (фирмы)-изготовителя.

• 9.6.1.1 Если в качестве компаратора применяют ТПР, входящий в состав СИКН, расход устанавливают, используя результаты измерений компаратора, при движении поршня ТПУ 1 -го разряда.

• 9.6.1.2 Если применяют отдельно монтируемый компаратор, расход устанавливают, используя известный объем калиброванного участка и измеряя время одного прохода шарового поршня ТПУ 1-го разряда, для чего запускают поршень. Значение расхода определяют по формуле

т z этал

Q^MK = —--3600,                         (1)

rjj этал           ^{7                                                 v 7} где У_о^этал - вместимость (объем) калиброванного участка ТПУ 1-го разряда, м³, значение которого берут из свидетельства о поверке;

ртал _ _Вр_емя одного прохода шарового поршня ТПУ 1-го разряда, с.

Примечание - При применении отдельно монтируемого компаратора расход допускается устанавливать, используя результаты измерений ТПР, установленной на СИКН, при соблюдении условий: значение Q^MX находится в диапазоне расхода, в котором поверен ТПР, ТПР с технологической схемой поверки соединен последовательно и от ТПР до технологической схемы поверки отсутствуют отводы нефти.

• 9.6.2 При необходимости с помощью регулятора расхода (задвижки), установленного(ой) в конце технологической схемы, корректируют значение расхода.

• 9.6.3 Проводят серию измерений, последовательно запуская поршень ТПУ 1-го разряда, при каждом проходе поршня измеряют количество импульсов, выдаваемое компаратором N^c_K™_ni, имп. Количество пусков поршня (измерений) - не менее семи.

• 9.6.4 СКО случайной составляющей погрешности компаратора S_K0Mn, %, вычисляют по формуле




где уХ» - среднее значение количества импульсов компаратора за количество измерений, равное п^СК(\ которое вычисляют по формуле

СКО комп

(3)

• 9.6.5 Проверяют выполнение условия

Зкомп _ 0,02 %.                               (4)

• 9.6.6 В случае невыполнения условия (4), анализируют и выясняют причины, при необходимости меняют компаратор и проводят повторные операции по 9.6.1 - 9.6.3.

• 9.6.7 При соблюдении условия (4) проводят дальнейшие операции по определению метрологических характеристик поверяемой ТПУ по 9.7.

• 9.7 Определение метрологических характеристик трубопоршневой поверочной установки

• 9.7.1.1 Устанавливают (при необходимости) расход Q^MK по 9.6.1.1 или по 9.6.1.2.

Примечание - Отклонение значения устанавливаемого расхода от значения расхода, при котором определено СКО компаратора, составляет не более 2,0 %.

где Т^пов - время прохода поршнем калиброванного участка поверяемой ТПУ, с;

УХ - количество импульсов, выдаваемое компаратором за период прохода поршнем калиброванного участка поверяемой ТПУ;

У” ~ количество импульсов, выдаваемое компаратором за период прохода поршнем калиброванного участка ТПУ 1-го разряда.

9.7.1.4 Определяют относительное отклонение значения поверочного расхода Q^noe от контрольного значения расхода Q^3majl, %, и проверяют выполнение условия

Q

этап

При несоблюдении условия (6) при каждом измерении перед пуском поршней регулятором давления (задвижкой), установленным(ой) в конце технологической схемы, поверочный расход корректируют, обеспечив выполнение условия (6). Установление и корректировку значения поверочного расхода рекомендуется проводить по приложению Б МИ 2974.

• 9.7.1.5 Проводят серию измерений, чередуя пуски шаровых поршней поверяемой ТПУ и ТПУ 1-го разряда (или наоборот - последовательность пуска поршней поверяемой ТПУ и ТПУ 1-го разряда при одном измерении значения не имеет). Количество измерений п^мк - не менее 11.

• 9.7.1.6 При каждом z-м измерении регистрируют (отсчитывают) и записывают в протокол поверки, приведенный в приложении А МИ 2974:

• - количество импульсов, выдаваемое компаратором за период прохода поршня калиброванного участка ТПУ 1-го разряда УХ > имп.;

• - количество импульсов, выдаваемое компаратором за период прохода поршня калиброванного участка поверяемой ТПУ УХ , имп.;

• - время прохода поршнем калиброванного участка ТПУ 1-го разряда гп этап •

¹      > ^9

• - время прохода поршнем калиброванного участка поверяемой ТПУ гр нов _п .

1    , и,

• - средние значения температуры нефти на входе и выходе ТПУ 1-го разряда и поверяемой ТПУ, г и л соответственно, С;

• - средние значения давления нефти на входе и выходе ТПУ 1-го разряда и поверяемой ТПУ, рГ™ и Р?^в соответственно, МПа;

Примечания

• 1 Средние значения температуры и давления для каждого измерения вычисляют (при наличии преобразователей давления и датчиков температуры) по формуле

-₌           ,                                (7)

где а_вх и а_вых - значения параметров, измеренных на входе и выходе ТПУ соответственно.

• 2 При использовании манометров и термометров с местным отсчетом показаний значения температуры и давления на входе и выходе ТПУ отсчитывают при движении поршня по калиброванному участку;

• - значения расхода нефти при движении поршней ГПУ 1-го разряда и поверяемой Т11У по их калиброванным участкам Q^3majl и Q^noe соответственно, м³/ч;

Примечания

• 1 Непосредственное измерение значений расхода проводят:

• - компаратором, если в его качестве используют ПР, входящий в состав СИКН или СИКНП;

• - ПР, входящим в состав СИКН или СИКНП, при соблюдении условий согласно примечания к 9.6.1.2 (при применении отдельно монтируемого компаратора).

• 2 В других случаях значения расхода вычисляют по (8) и (9);

• - значение вязкости нефти, измеренное поточным вискозиметром, входящим в состав СИКН г₍ , сСт (только при применении в качестве компаратора ТПР);

Примечание — При отсутствии в составе СИКН поточного вискозиметра отбирают точечные пробы по ГОСТ 2517 в начале и конце поверки, вязкость нефти точечных проб определяют в испытательной лаборатории по ГОСТ 33 при температуре нефти в условиях поверки и записывают в протокол поверки;

• - значение плотности нефти, измеренное поточным 1111, входящим в состав СИКН р₍ , кг/м³;

• - температуру t_pi, °C, и давление P_pi, МПа, нефти в поточном ПП.

Пр имечания

• 1 При отсутствии поточного ПП допускается плотность нефти определять ареометром в испытательной лаборатории по ГОСТ 3900 или ГОСТ Р 51069 в начале поверки. Для чего отбирают пробу нефти по ГОСТ 2517 и измеряют плотность р_лаб, кг/м³ и температуру tp_M6, °C, точечной пробы.

• 2 Если разность среднего значения температуры нефти в ТПУ 1-го разряда Л и температуры при определении плотности нефти в лаборатории t_pAa6 больше 5 °C и среднее значение давления в ТПУ 1-го разряда больше 2,0 МПа, то значение плотности приводят к рабочим условиям (температуре и давлению нефти) в ТПУ 1-го разряда по ГОСТ 8.636.

  ФБУ «Самарский ЦСМ»

  13

  М 12-052-2017

• 9.7.1.7 По результатам измерений для каждого z-ro измерения определяют, вычисляют и записывают в протокол поверки:

• - значения расхода нефти при движении поршней Т11У 1-го разряда и поверяемой ГПУ по их калиброванным участкам Q^3majl и Q^noe соответственно, м³/ч;

• - относительное отклонение S_Oj, %, поверочного расхода Q^noe от значения расхода 2”;

-значения коэффициентов объемного расширения , °С-1, и сжимаемости у_Ж1, МПа-1, нефти согласно приложения Г МИ 2974;

• - значение коэффициента, учитывающего влияние температуры и давления нефти на вместимость ТПУ k^tpy;

• - значение коэффициента, учитывающего влияние температуры и давления нефти на объем нефти в ТПУ к\^рж;

• - вместимость (объем) калиброванного участка поверяемой ТПУ Г™⁶, м³.

• 9.7.1.8 Значение расхода при движении поршня ТПУ 1-го разряда при z-м измерении вычисляют по формуле



  этал

  т г этал

  10



  этал

  3600,

  (8)

• 9.7.1.9 Значение расхода при движении поршня поверяемой ТПУ при z-м измерении вычисляют по формуле




  этал

  пов

  комги



  нов

  этал комт

  •3600,

  (9)

• 9.7.1.10 Относительное отклонение значения расхода Q^noe от значения 2^этал при z-м измерении, %, вычисляют по формуле



  •100,

(10)

• 9.7.1.11 Значение коэффициента для z-ro измерения вычисляют по формуле где а_этал и а_пов - коэффициенты линейного расширения материала стенок ТПУ 1-го разряда и поверяемой ТПУ соответственно, °С-1, значения которых берут из приложения В МИ 2974;



  этал

  - этал



  — этал этал

  этал




  этал



  ФБУ «Самарский ЦСМ»

  14

  М 12-052-2017

Еэтал И Е_пов модули упругости материала стенок ТПУ 1-го разряда и поверяемой ТПУ соответственно, МПа, значения которых берут из приложения В МИ 2974;

D_3majl и D_noe внутренние диаметры калиброванных участков ТПУ 1 -го разряда и поверяемой ТПУ соответственно, мм, значения которых берут из эксплуатационной документации (паспортов) на ТПУ;

S_3mM и S_noe - толщины стенок калиброванных участков ТПУ 1-го разряда и поверяемой ТПУ соответственно, мм, значения которых берут из эксплуатационной документации (паспортов) на ТПУ.

Примечание - Если калиброванные участки обеих ТПУ выполнены из одного и того же материала (а_этал = а_ПОв = а и Е_этал = Е_ПОв = Е), коэффициент k^tpy вычисляют по формуле

,         _ (-этап -нов )   0,95  (_____ —этап D ~пов

к^ру = 1 + 3-а-(ц -ti                        --™L.p,   .

Е этап \ Еэтап            Енов

• 9.7.1.12 Значение коэффициента к\^рж для z-го измерения вычисляют по формуле

<             _л 1-пов -этал i        /—нов —этал |

к?^ж^ + Р_ж^ -t_t }-у_ж\р₁ -Pi ).

• 9.7.1.13 Вместимость (объем) калиброванного участка поверяемой ТПУ для z-го измерения Е_о/, м³, вычисляют по формуле

  К»

  у этап

  ^Р0

  ХТП°^в

  KOMni

  ■хтэтал

  ^{1 v} KOMni




  (14)

• 9.7.1.14 Среднее значение вместимости (объема) калиброванного участка поверяемой ТПУ за серию измерений Е_о, м³, вычисляют по формуле



(15)

• 9.7.1.15 СКО результата определения среднего арифметического значения вместимости калиброванного участка ТПУ S_o, %, вычисляют по формуле




  100

  (16)

Проверяют выполнение условия

• 9.7.1.16 В случае невыполнения условия (17) проводят повторное оценивание СКО компаратора по 9.6 и проверяют соблюдение условия (4). В случае невыполнения условия (4) выясняют причины, при необходимости меняют компаратор и проводят повторные операции по 9.6.1 и 9.6.2.

• 9.7.1.17 В случае невыполнения условия (17) и при соблюдении условия (4) проверяют отсутствие протечек нефти из технологической схемы, анализируют результаты измерений, выполненных по 9.6.2. Из результатов измерений исключают промахи (не более двух) и проводят дополнительные измерения (не более двух).

Выявление промахов рекомендуется проводить в соответствии с приложением Д МИ 2974.

• 9.7.1.18 При повторном невыполнении условия (17) поверку прекращают. Технологическую схему поверки и ТПУ освобождают от нефти. ТПУ предъявляют на профилактический осмотр и ремонт.

Примечание - До предъявления ТПУ на ремонт рекомендуется выполнить повторные операции поверки по 9.6, 9.7, включая опробование, заменив ТПУ 1-го разряда.

• 9.7.1.19 При соблюдении условия (17) проводят дальнейшие операции по обработке результатов измерений по 9.7.2. - 9.7.4.

• 9.7.2.1 Границы суммарной систематической составляющей погрешности Я_о, %, вычисляют при доверительной вероятности Р = 0,99 по формуле

,                          (is)

где к- коэффициент, зависящий от числа суммируемых погрешностей, значение которого определяют по приложению Е МИ 2974;

З³™™ - пределы допускаемой относительной погрешности ТПУ 1-го разряда, % (из свидетельства о поверке ТПУ 1-го разряда);

ft- граница составляющей неисключенной систематической погрешности, обусловленная погрешностью измерений температуры датчиками температуры или термометрами с местным отсчетом результатов измерений, %, вычисляемая по формуле (19);

_ пределы допускаемой относительной погрешности ИВК преобразований входных аналоговых измерительных сигналов от датчиков температуры, % (из свидетельства о поверке ИВК).

• 9.7.2.2 Значение ft вычисляют по формуле

0= В ■ J(Zt )²+(ДГ )² • 100

t гжгаен \ \ этап)    \ noe J        ?

где Ржтах - максимальное значение коэффициента объемного расширения нефти, выбранное из ряда значений, определенных по приложению Г МИ 2974 для количества измерений, равного пмх;

J          пределы допускаемой абсолютной погрешности датчиков

температуры (или термометров), измеряющих температуру нефти в ТПУ 1 -го разряда и в поверяемой ТПУ соответственно, °C (из свидетельств о поверке датчиков температуры или термометров).

Примечание — При использовании термометров с местным отсчетом результатов измерений (датчики температуры отсутствуют) в формуле (18) S^^BK = 0.

Границы случайной погрешности определения среднего арифметического значения вместимости <9_И0, %, вычисляют при доверительной вероятности Р = 0,99 по формуле

&F0 ⁼ ^0,99 ’ $о }                                    (20)

где to,99 - квантиль распределения Стьюдента при доверительной вероятности Р = 0,99, значение которого берут из приложения Е МИ 2974.

• 9.7.4.1 Относительную погрешность , %, вычисляют по формуле

  Z-(6»_zo+0_ro) ^пР^и

  0^        при

  O,8<(9_zo/S_o <8

  (21)

где/- коэффициент, значение которого зависит от величины отношения Oso/So и значение которого берут из приложения Е МИ 2974.

• 9.7.4.2 Проверяют выполнение условия

д₀ < 0,1 %.

• 9.7.5.1 Значение расхода м³/ч, устанавливают в пределах (1,00 -1,10) значения нижнего предела поверяемой ТПУ.

Примечания

• 1 Допускается значение О"^рот устанавливать более 1,1 значения нижнего предела поверяемой ТПУ, но не более 0,9 нижнего значения диапазона поверки ТПР, м³/ч, применяемых в составе СИКН. В этом случае условный диаметр компаратора, входящего в состав СИКН, составляет 150 мм и менее. Допускается применение ТПР с Ду> 150 мм при условии, если в случае изменения расхода на 2 % за время одного измерения изменение количества импульсов ТПР (компаратора) за один проход шарового поршня любой из ТПУ не превышает 0,05 %.

• 2 Величины Q^^x и менее значения, при котором проведена проверка на отсутствие протечек ТПУ 1 -го разряда (из действующего протокола ее поверки), не устанавливают.

• 9.7.5.2 Оценивают СКО компаратора S_KOMn, %, при расходе      для

чего устанавливают расход QⁿP°^m и выполняют операции по 9.6.1 - 9.6.5 при расходе Qv⁰™,

• 9.7.5.3 В случае невыполнения условия (4) проводят анализ результатов измерений, выполненных по 9.7.5.2 для оценивания СКО компаратора, и выясняют причины.

Проводят повторное оценивание СКО компаратора по 9.7.5.2.

При повторном невыполнении условия (4) меняют компаратор и проводят повторно операции по 9.7.5.2.

• 9.7.5.4 В случае выполнения условия (4) определяют среднее значение вместимости поверяемой ТПУ, У”^рот , м³, при расходе (Z⁷⁷⁰²²², для чего проводят измерения в количествен"⁷⁷⁰"² (_п^пР°^т >3)_{5 п}ри каждом измерении выполняют операции по 9.7.1.2 - 9.7.1.14.

• 9.7.5.5 Вычисляют относительное отклонение значения вместимости ТПУ, определенного при расходе QⁿP°”\ от значения, определенного при расходе Q"^x , %, по формуле




  (23)

• 9.7.5.6 Проверяют выполнение условия

|<Ы< 0,035 %                       (24)

• 9.7.5.7 При невыполнении условия (24) проводят анализ результатов измерений, выполненных по 9.7.5.4.

Примечания

• 1 (8vn > 0,035): неравенство свидетельствует о наличии протечек нефти в технологической схеме поверки и необходимости их устранения.

• 2 [8vn< (- 0,035)]: неравенство свидетельствует о допущенных ошибках при выполнении измерений и необходимости повторения измерений после устранения причин, вызвавших ошибки.

• 9.7.6.1 Относительное отклонение вместимости от значения, определенного (полученного) при предыдущей поверке г>₍₎₀, %, вычисляют по формуле

V -V ^к 0 ^у Опп

V ^у Опп

где Vonn - вместимость поверяемой ТПУ, определенная при предыдущей поверке, м³ (значение берут из свидетельства о предыдущей поверке).

Примечание - При внеочередной поверке, вызванной ремонтом калиброванного участка ТПУ и (или) после замены одного (или нескольких) детектора(ов), замены микровыключателя одного (или нескольких) детектора(ов), операции по 9.6.4 не проводят.

• 9.7.6.2 Проверяют выполнение условия

|^|<0,1% (26)

• 9.7.6.3 При невыполнении условия (26), если не было ремонта согласно примечания к 9.7.6.1, проводят повторную поверку ТПУ, предварительно убедившись в отсутствии протечек нефти из технологической схемы и в нормальном функционировании средств поверки (в первую очередь ТПУ 1-го разряда).

Рекомендуется повторную поверку проводить, заменив ТПУ 1-го разряда.

• 9.7.6.4 В случае положительных результатов по 9.6, 9.7.1 - 9.7.5, полученных при повторной поверке, проводят операции по 9.7.6 и определяют значения относительных отклонений д'оо (%) и 3"оо (%) по формулам

4 =      -ЮО                     (27)

Опп

4= •^^•100 (28)

где Е_о - вместимость ТПУ, определенная при повторной поверке по 9.7.6.3, м³.

• 9.7.6.5 Проверяют выполнение условий

|(5'оо|<О,1%                            (29)

|Ло|<О,1%                      (30)

Примечания

• 1 Вычисления по 9.6 - 9.7 проводят автоматически при наличии в ИВК (или в АРМ оператора СИКН) соответствующего аттестованного ПО.

• 2 Вычисления по 9.6 - 9.7 допускается проводить на персональном компьютере, используя текстовый редактор «Excel», при этом результаты измерений вводят с клавиатуры.

• 3 При поверке ТПУ с двумя парами детекторов измерения, требуемые для определения MX каждой пары детекторов, проводят одновременно при выполнении операций по

• 9.7.1 - 9.7.5, если имеются технические возможности ИВК и других средств поверки.

В случае отсутствия технических возможностей ИВК и других средств поверки операции по 9.7.1 - 9.7.5 и требуемые измерения проводят отдельно.

• 9.8.1 Пределы относительной погрешности измерений массы брутто нефти, %, вычисляют по формуле

^т_бр ~ ±Ц ’    ⁺^р^{2 +}^Т ⁺^² ,                  (31)

где Зу - пределы допускаемой относительной погрешности измерений объема нефти, %;

3n - пределы допускаемой относительной погрешности ИВК, %; З_р - пределы относительной погрешности измерений плотности нефти, %, вычисляемой по формуле

^=±-^-•100,                       (32)

Pmib

где Д_р - пределы абсолютной погрешности измерения плотности нефти, кг/м³, вычисляемой по формуле

А_р=±(Аро +    -Р_р-10+ \_рТ -Т_р),           (33)

где Лро - пределы допускаемой основной погрешности измерения плотности нефти, кг/м³;

Д_рр - пределы допускаемой дополнительной погрешности преобразования плотности от давления, кг/м³/бар;

Д_Рт - пределы допускаемой дополнительной погрешности преобразования плотности от температуры, кг/м³/°С;

Р_р - избыточное давление нефти при измерении плотности, МПа; Т_р - температура нефти при измерении плотности, °C;

p_min - наименьшее значение плотности нефти в рабочих условиях, кг/м³; Зт - составляющая относительной погрешности измерений массы нефти, обусловленная абсолютными погрешностями измерений температур при измерении плотности и объема, %, вычисляемая по формуле где р - коэффициент объемного расширения нефти при p_min, 1/°С, значение которого вычисляют в соответствии с РМГ 97;

T_v - температура нефти при измерении объема, °C;

Дтр, Дту - абсолютные погрешности измерений температуры нефти при измерениях ее плотности и объема соответственно, °C.

Значение пределов относительной погрешности измерений массы брутто нефти, вычисленное по формуле (31), не должно превышать ± 0,25 %.

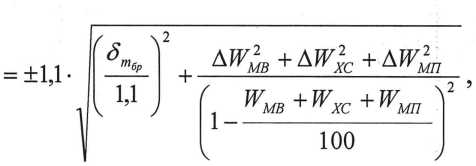

• 9.8.2 Пределы относительной погрешности измерений массы нетто нефти, %, вычисляют по формуле

где Wmb - массовая доля воды в нефти, %, вычисляемая по формуле

(36)

Z^min

где (р_в - объемная доля воды в нефти, %;

р_в - плотность воды (принимают равной 1000 кг/м³);

W_Mn - массовая доля механических примесей в нефти, %;

Wxc ~ массовая доля хлористых солей в нефти, %, вычисляемая по формуле

где (р_с - наибольшее значение концентрации хлористых солей в нефти, мг/дм³; Л Wmb - абсолютная погрешность измерений массовой доли воды в нефти, %;

J Wxc ~ абсолютная погрешность измерений массовой доли хлористых солей в нефти, %;

Л Wmii ~ абсолютная погрешность измерений массовой доли механических примесей в нефти, %.

Абсолютные погрешности определения массовых долей воды, хлористых солей и механических примесей в нефти вычисляют в соответствии с ГОСТ Р 8.580.

Для доверительной вероятности Р = 0,95 и двух измерений соответствующего показателя качества нефти абсолютную погрешность его определений вычисляют по формуле

(38)

где R и г - воспроизводимость и сходимость метода определения соответствующего показателя качества нефти, %, в соответствии с ГОСТ 2477, ГОСТ 21534 и ГОСТ 6370.

Воспроизводимость метода определения массовой концентрации хлористых солей по ГОСТ 21534 принимают равной удвоенному значению сходимости г.

Значение сходимости г_хс, выраженное в мг/дм³, переводят в массовые доли по формуле

Ри

(39)

Значения воспроизводимости и сходимости метода определения содержания воды в нефти для объемных долей, указанные в ГОСТ 2477, переводят в значения воспроизводимости и сходимости массовых долей по формулам

(40)

D _ ^ОВ ' Ре

Л-МВ ~

Ри

Ри

(41)

Значение пределов относительной погрешности измерений массы нетто нефти, вычисленное по формуле (35), не должно превышать ± 0,35 %.

• 10.1 Результаты поверки оформляют протоколом, форма которого приведена в приложении А.

• 10.2 При положительных результатах поверки оформляют свидетельство о поверке СИКН в соответствии с приказом Минпромторга России от 20 июля 2015 г. № 1815.

• 10.3 При отрицательных результатах поверки, СИКН к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности в соответствии с приказом Минпромторга России от 20 июля 2015 г. № 1815.

Приложение А

(обязательное)

Форма протокола поверки системы измерений количества и показателей качества нефти

ПРОТОКОЛ ПОВЕРКИ №_________________ 1 стр. из

при следующих значениях влияющих факторов:

рабочая среда: ___________________нефть по ГОСТ Р 51858-2002___________________

приводят перечень влияющих факторов

рабочий диапазон температуры нефти: от 15 °C до 40 °C;____________________________

нормированных в документе на методику поверки, с указанием их значений

рабочий диапазон давления нефти:______от 0,3 до 0,7 МПа;___________________________

рабочий диапазон плотности нефти:_____от 830 до 890 кг/м³;___________________________

рабочий диапазон кинематической вязкости нефти: от 7 до 37 мм²/с

с применением эталонов и СИ: ___________________________________________________

наименование, заводской номер, регистрационный номер (при наличии)

разряд, класс или погрешность, дата поверки

в соответствии с ________Рекомендация. ГСИ. Система измерений количества_____

наименование и номер документа на метод поверки

и показателей качества нефти № 239 на ПСП «Похвистнево» АО «Самаранефтегаз» Методика поверки. М 12-052-2017

• 1 Внешний осмотр:

• 2 Подтверждение соответствия программного обеспечения СИКН

  Наименование ПО	Идентификационное наименование ПО	Идентификационный номер версии ПО	Цифровой идентификатор ПО (контрольная сумма)	Алгоритм вычисления цифрового идентификатора ПО

• 3 Опробование:

• 4 Определение метрологических характеристик

  4.1 Перечень средства изме	эений, входящих в состав СР		[КН
  Тип прибора	Номер	Диапазон измерений	Допускаемая погрешность	Свидетельство о поверке

4.2 Определение относительной погрешности измерений массы брутто нефти.

Относительную погрешность измерений массы брутто нефти, %, вычисляют по формуле:

где 5v - пределы допускаемой относительной погрешности измерений объема нефти, %; Sn- пределы допускаемой относительной погрешности ИВК, %;

8_Р - пределы относительной погрешности измерений плотности нефти, %, вычисляемой по формуле

Д

8_р =±—^-100,

Pmib где zip - пределы абсолютной погрешности измерения плотности нефти, кг/м³, вычисляемой по формуле

Д„ =±(|Д„₀|+|Д„,|-Р,-10 + |Д,_г.|-7’_р),

где Дро - пределы допускаемой основной погрешности измерения плотности нефти, кг/м³; Д_Рр - пределы допускаемой дополнительной погрешности преобразования плотности от давления, кг/м³/бар;

Д_Рт - пределы допускаемой дополнительной погрешности преобразования плотности от температуры, кг/м³/°С;

Р_р - избыточное давление нефти при измерении плотности, МПа;

Т_р - температура нефти при измерении плотности, °C;

Pmin - наименьшее значение плотности нефти в рабочих условиях, кг/м³;

8р - составляющая относительной погрешности измерений массы нефти, обусловленная абсолютными погрешностями измерений температур при измерении плотности и объема, %, вычисляемая по формуле где р - коэффициент объемного расширения нефти при pmin, 1/°С, значение которого вычисляют в соответствии с РМГ 97;

Ту - температура нефти при измерении объема, °C;

zlrp, Atv - абсолютные погрешности измерений температуры нефти при измерениях ее плотности и объема соответственно, °C.

ПРОТОКОЛ ПОВЕРКИ №_________________ 3 стр. из____

Значение пределов относительной погрешности измерений массы брутто нефти составляет ± _____, что не превышает/превышает ± 0,25 %.

• 4.3 Определение относительной погрешности измерений массы нетто нефти.

Относительную погрешность измерений массы нетто нефти, %, вычисляют по формуле: где

FFw - массовая доля механических примесей в нефти, %;

Wmb - массовая доля воды в нефти, %, вычисляемая по формуле

ту _Ч>в'Рв

МВ ~

Ри

(рв - объемная доля воды в нефти, %;

рв - значение плотности воды, принимаемое равным 1000 кг/м³;

Ри - значение плотности нефти, измеренное преобразователем плотности, кг/м³;

Wxc - массовая доля хлористых солей в нефти, %, вычисляемая по формуле ^с=0Д-^

/^min

(р_с - наибольшее значение концентрации хлористых солей в нефти, мг/дм³;

A Wmb - абсолютная погрешность измерений массовой доли воды в нефти, %, вычисляемая по формуле

^мв

^ГОВ ' Ре

Ри

где R_Me и г_мв - воспроизводимость и сходимость метода определения содержания воды в нефти для массовых долей соответственно;

Roe и Гое - воспроизводимость и сходимость метода определения содержания воды в нефти для объемных долей соответственно;

A Wxc - абсолютная погрешность измерений массовой доли хлористых солей в нефти, %, вычисляемая по формуле

-Jr² -г² -0,5    7(2’г)² -г² ’0,5

AW_xr =  ---т=—— =          “

^С 72             72

где г и г_хс - сходимость метода определения содержания хлористых солей в нефти для массовых и объемных долей соответственно;

A Wmii - абсолютная погрешность измерений массовой доли механических примесей

в нефти, %, вычисляемая по формуле где R_Mn и г_мп - воспроизводимость и сходимость метода определения содержания механических примесей в нефти соответственно;

Значение пределов относительной погрешности измерений массы нетто нефти составляет ± _____, что не превышает/превышает ± 0,35 %.

Заключение:    Система измерений количества и показателей качества нефти № 239

на ПСП «Похвистнево» АО «Самаранефтегаз» пригодна/не пригодна к применению

По результатам поверки оформлено Свидетельство о поверке

Поверитель

подпись

А.А. Бодягин инициалы, фамилия

подпись

ПОДПИСЬ"

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

ЛИСТ ОЗНАКОМЛЕНИЯ

РЕЕСТР РАССЫЛКИ
