Осциллограф - мультиметр

ОСЦИЛЛОГРАФ-МУЛЬТИМЕТР

Cl-112

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ГВ2.044.124 ТО

нм

СОДЕРЖАНИЕ

1.

2.

3.

Введение ........>.

Назначение .......

Технические данные 3.

1.

3.

3.

3.

Электрические параметры и характеристики в режиме осциллографа ..................................................

Электрические параметры и характеристики в режиме мультиметра ..................................................

Электрические параметры и характеристики в режимах осциллографа и мультиметра....................................

2.

3.

4. Надежность ..............................................

3. 5. Конструктивные параметры ..............................

Состав прибора ..............................................

Устройство и работа прибора и его составных частей............

5. i. Принцип действия прибора в режиме осциллографа........

5. 2. Принцип действия прибора в режиме мультиметра ........

5. 3. Принципиальная электрическая схема прибора, работающего в режиме осциллографа ..................................

5. 4. Принципиальная электрическая схема прибора, работающего

в режиме мультиметра ....................................

5 5. Конструкция ............................................

Маркирование и пломбирование ................................

Общие указания по эксплуатации ..............................

Указания мер безопасности ,....................................

Подготовка к работе ......‘.........................•...........

Порядок работы ..............................................

10. 1. Подготовка к проведению измерений в режиме осциллографа 10. 2. Подготовка к проведению измерений в режиме мультиметра 10. 3. Проведение измерений в режиме осциллографа ..........

  • 10. 4. Проведение измерений в режиме мультиметра ............

Характерные неисправности и методы их устранения ............

  • 11. 1. Перечень характерных неисправностей и методы их устранения

11. 2. Правила разборки и сборки ..........................

11. 3. Методы регулирования прибора после ремонта ........

Техническое обслуживание .................................

Поверка прибора ..........................................

1. Введение ............................................

13. 2. Операции и средства поверки ........................

13. 3 Условия поверки и подготовка к ней..................

13. 4. Проведение поверки .'.................................

13. 5. Оформление результатов поверки ....   .............

Правила хранения ........................................

Транспортирование .............. •..................

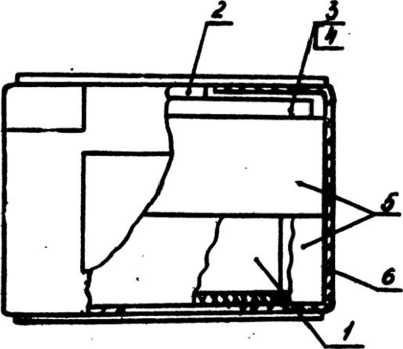

15. 1. Тара, упаковка и маркирование упаковки ............

15. 2. Условия транспортирования ..........................

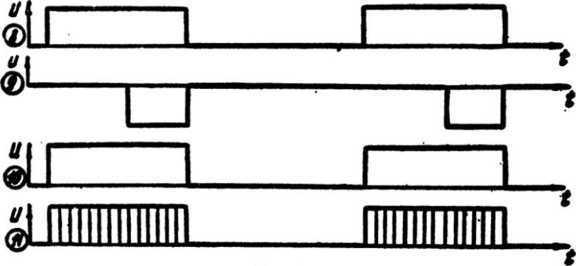

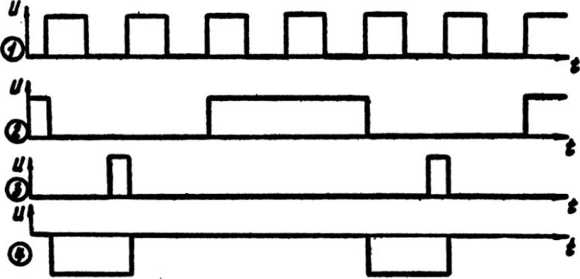

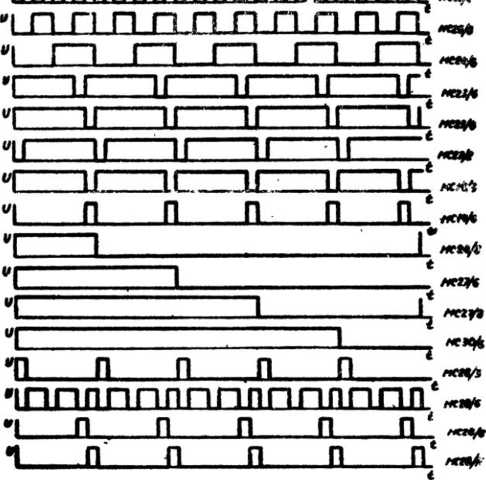

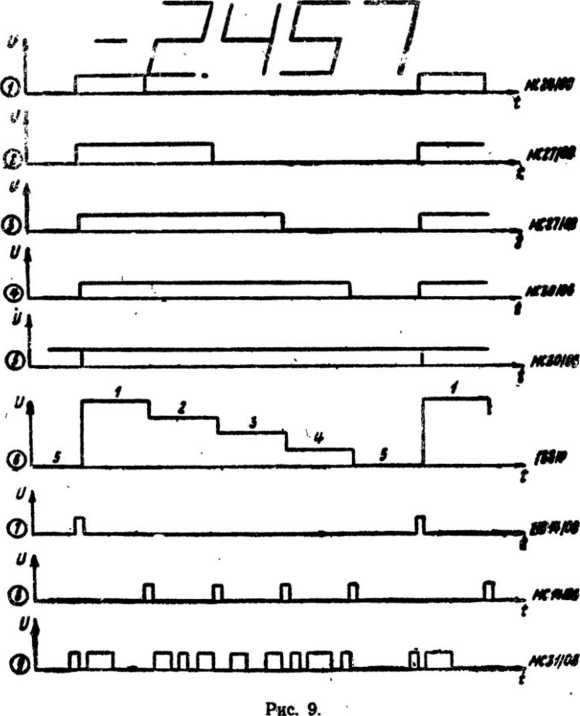

Приложение 1. Таблицы н эпюры напряжений .................

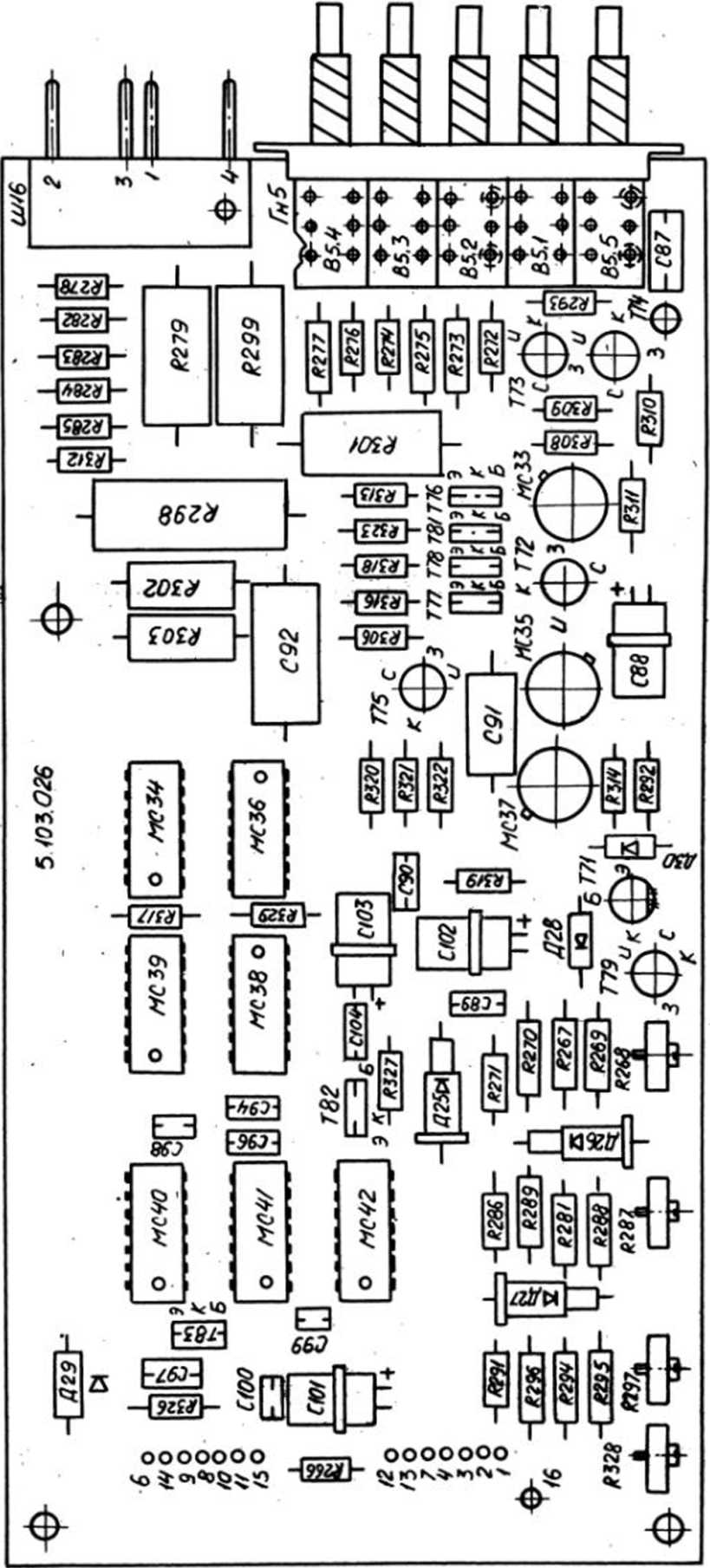

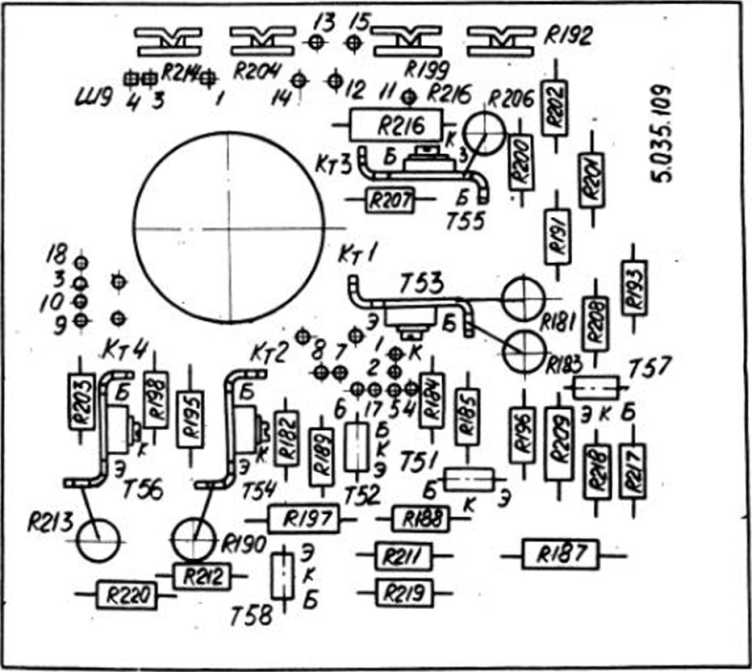

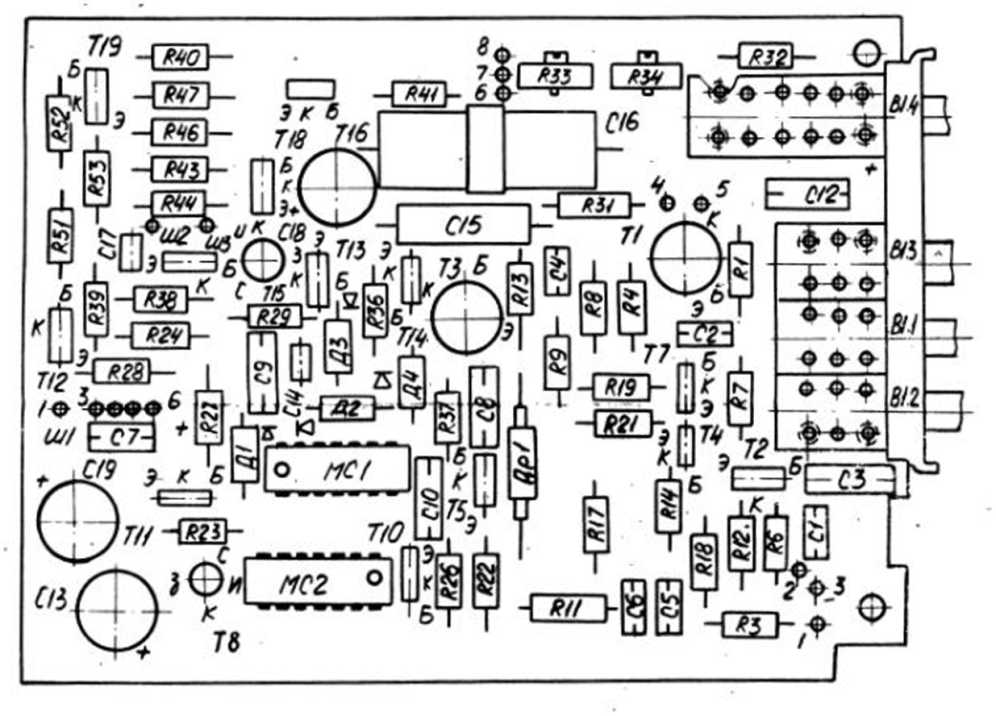

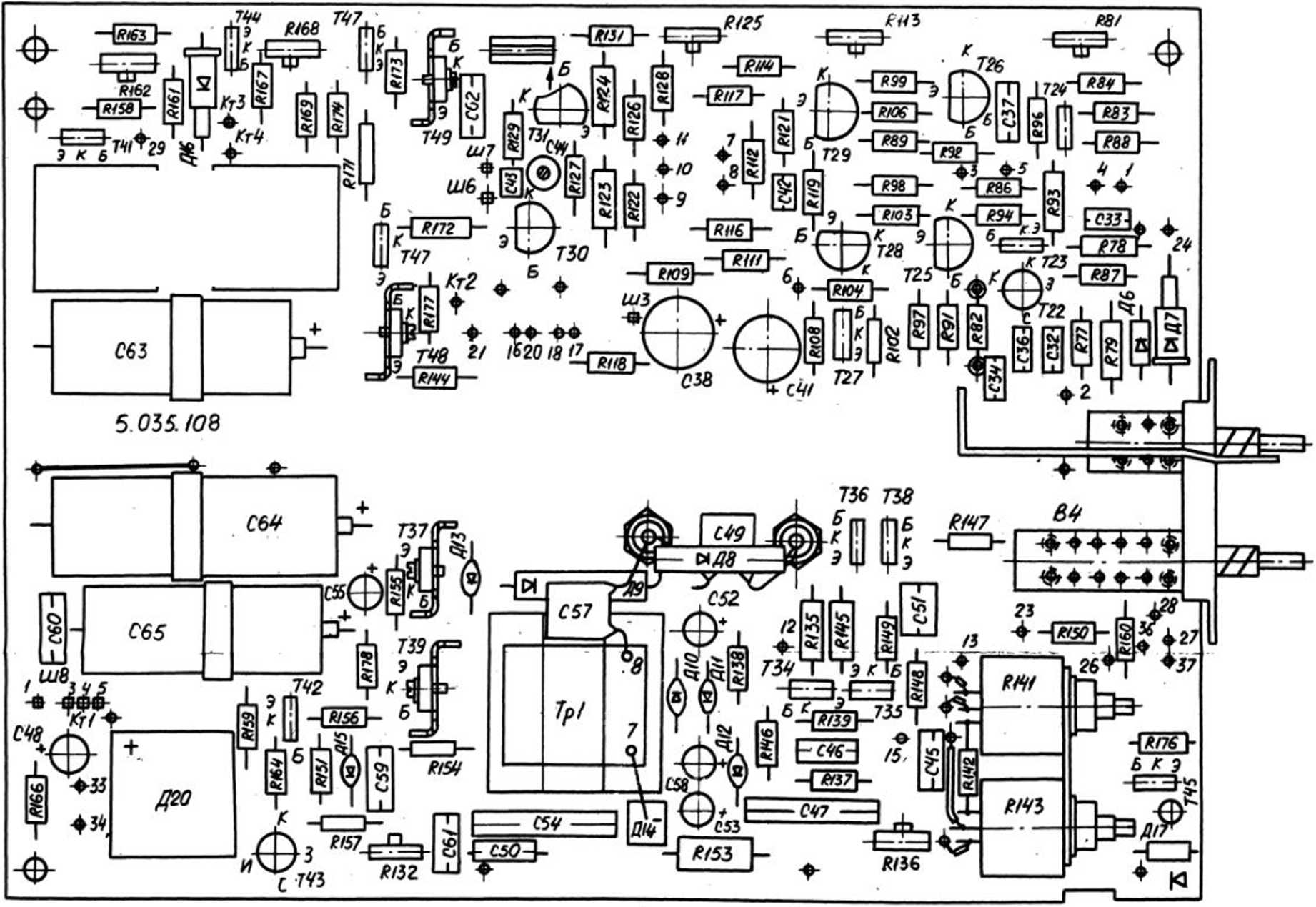

Приложение 2. Планы размещения элементов...................

Приложение 3. Данные намотки трансформаторов .............

Приложение 4. Перечень элементов ...........................

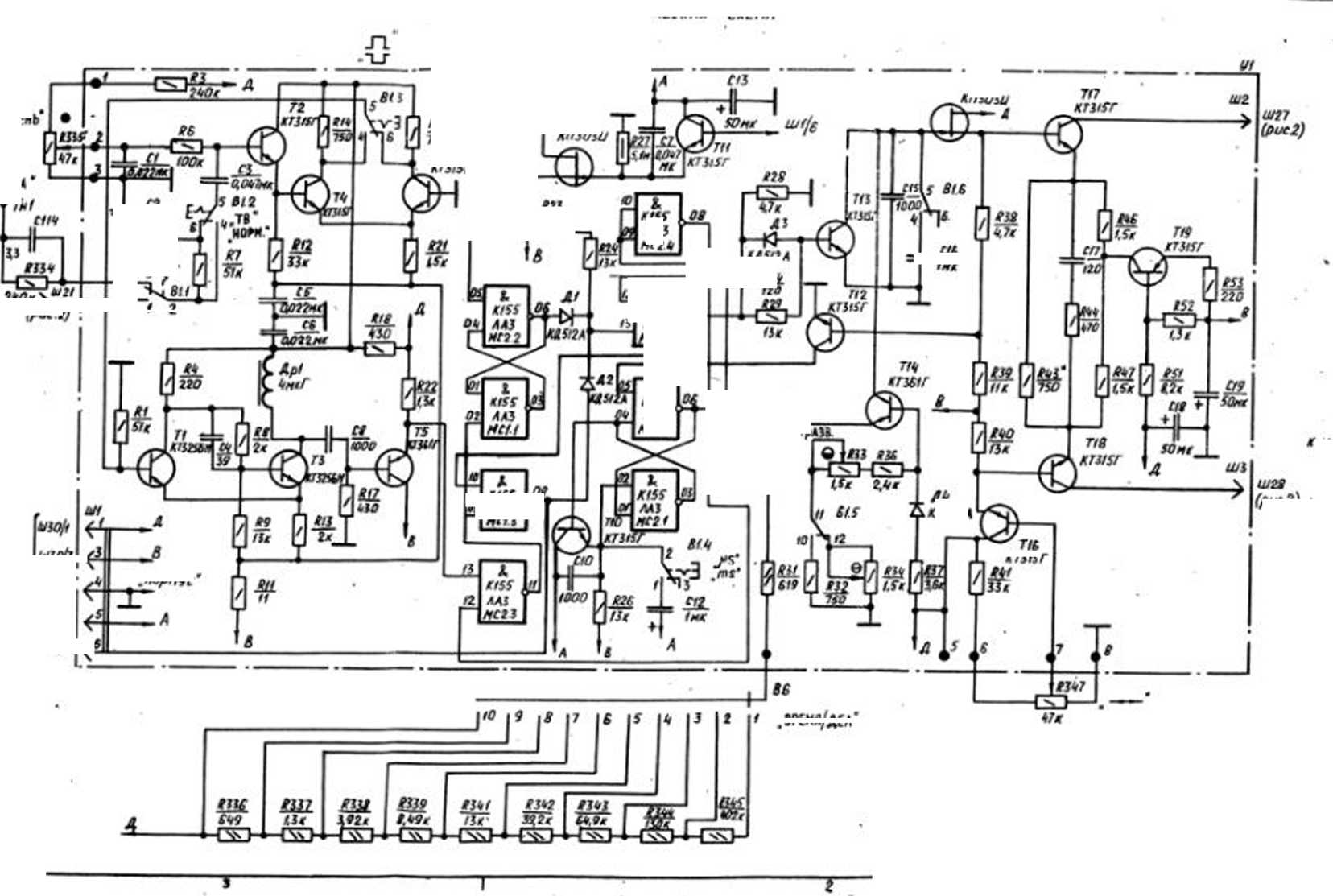

Ириложение 5. Принципиальная электрическая схема ...........

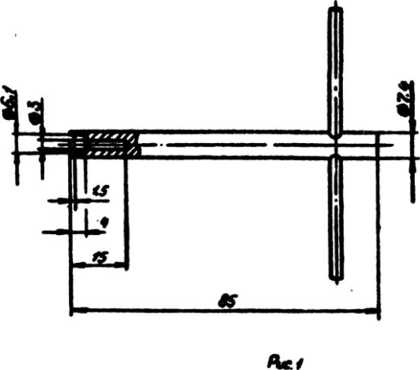

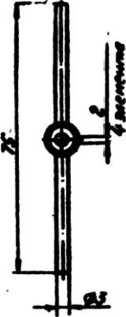

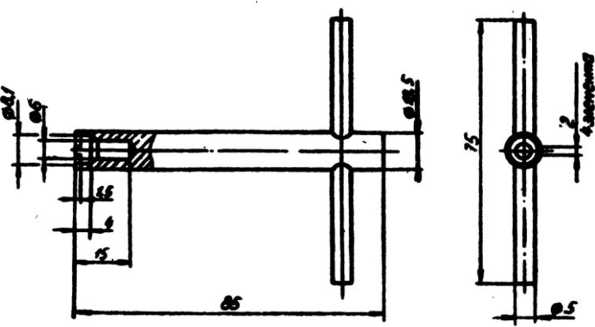

Приложение 6. Эскизы ключей для снятия ручек управления ... Приложение 7. Карточка отзыва потребителя .................

  • 4.

  • 5.

6.

  • 7.

  • 8.

9.

10.

II.

12.

13.

13.

8

9

9

9

10

10

14

18

  • 14.

  • 15.

24

35

  • 39

  • 40

40

•11

42

42

  • 44

  • 45

  • 46

  • 47

47

  • 49

  • 50

  • 51

51

  • 51

  • 52

55

55

64

  • 64

  • 65

65

65

67 — 72

73—76

77—78

80-90

91—95

96

97-100

На стр. 40 после 28 строки сверху следует читать:

7. 7. Регулировку «БАЛАНС», «КОРР. УСИЛ.», «КОРР. РАЗВЕРТКИ» производите изоляционной отверткой с размером лезвия 0,7Х1,8лои. Не применяйте большого усилия. Невнимательность может привести к поломке потенциометров.

7. 8. При переключении переключателей Е/ДЕЛ и ВРЕ-МЯ/ДЕЛ допускается перемещение луча ЭЛТ по вертикали и горизонтали соответственно, что компенсируется ручка-t

ми «  » « ч-—► ».

А

При балансировке усилителя придерживать ручку « j >.

На стр. 44 после 13 строки сверху следует читать:

Любое из двух фиксированных положений пробника соответствует измерению сопротивлений, при этом стрелка на головке пробника указывает на отметку «й». Вывод головки пробника из фиксированного положения соответствует измерению напряжений.

«П» С1-112 ТО

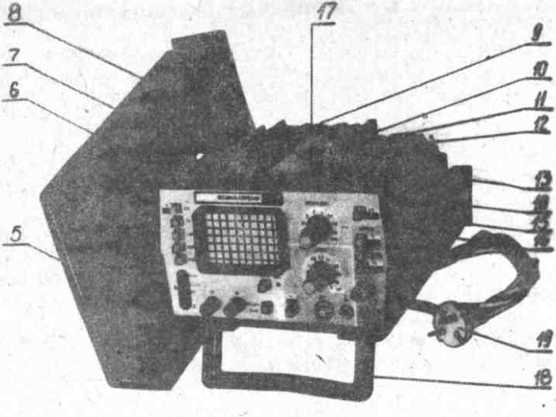

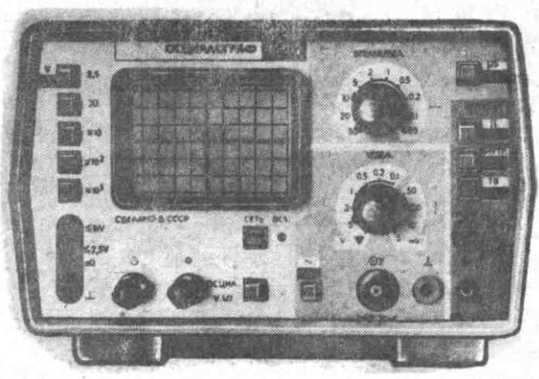

Внешний вид прибора

Рве. 1-

  • 1. ВВЕДЕНИЕ

  • 1. I. Техническое описание и инструкция по эксплуатации (ТО) рассчитано! на обслуживающий персонал, прошедший специальную подготовку по техническому обслуживанию и использованию прибора.

  • 1. 2. В тексте ТО приняты следующие сокращения:

АЦП — аналого-цифровой преобразователь;

КВО — кан$л вертикального отклонения;

КТО — канал горизонтального отклонения; лог. «О» — логический «О»;

лог. «1» — логическая «1»;.

ПУ — печатный узел;

ПХ — переходная характеристика;

ЭЛТ — электроннолучевая трубка.

  • 2. НАЗНАЧЕНИЕ

  • 2. 1. Осциллограф-мультиметр С1-112 (рис. 1). в дальнейшем именуемый «Прибор», предназначен для исследования сигналов в режиме осциллографа в амплитудном диапазоне от 5 мВ до 250 В и во временном диапазоне от 0,12 мкс до 0,5 с и для измерения напряжения постоянного тока от 1 мВ до 1000 В и активных сопротивлений от 1 Ом до 2,5 МОм с цифровым отсчетом на экране ЭЛТ в режиме «мультиметр» в лабораторных и цеховых условиях.

  • 2. 2. Прибор может быть применен в службах ремонта электронной радиоаппаратуры на предприятиях и в быту, а также у радиолюбителей, в учебных заведениях.

  • 2. 3. Поибор соответствует требованиям ГОСТ 22261-76 и ГОСТ 22737-77 и относится к 3-му классу точности ГОСТ 22737-77.

  • 2. 4. Условия эксплуатации прибора:

рабочие:

  • — температура окружающей среды от 283 до 308 К (от 10 до 35°С);

  • — относительная влажность воздуха до 80% при температуре 298 К (25°С);

  • — напряжение сети питания (220±22) В или (240±24) В частотой 50 и 60 Гц в зависимости от варианта изготовления, указанного в заказ-наряде;

предельные условия (транспортирование):

  • — температура окружающей среды от 223 до о23 К (от минус 50 до плюс 50°С);

  • — относительная влажность воздуха 95% при температуре 298К(25°С).

  • 3. ТЕХНИЧЕСКИЕ ДАННЫЕ

  • 3. 1. Электрические параметры и характеристики в режиме осциллографа

  • 3. 1.1. Число каналов прибора — 1, тип примененной в приборе ЭЛТ — 8ЛО6И, цвет свечения экрана — зеленый.

  • 3. 1. 2. Рабочая часть экрана:

по горизонтали 60мм (10делений);

по вертикали 40 мм (6,6 деления).

  • 3. 1.3. Ширина линии луча не более 0,8 мм.

3. 1. 4. Яркость свечения ЭЛТ обеспечивает наблюдение и измерение импульсов с длительностью фронта не менее 100«с и частотой следования не менее 1000 Гц при коэффициенте развертки не менее 0,1 лкс/деление.

3. 1.5. Коэффициент отклонения устанавливается ступенями от 5 жВ/деление до 5 В/деление соответственно ряду чисел 1, 2, 5.

Основная погрешность коэффициента отклонения не более 5% при измерении на 4, 6 делениях, не более 8% при измерении на 2 делениях и при работе с делителем 1: 10.

3. 1.6. Время нарастания ПХ не более 35 нс (полоса пропускания КВО 0—10 МГц), а с делителем 1:1 — не более 50 кс.

3. 1. 7. Выброс и неравномерность на вершине ПХ на участке времени установления не более 10%.

3. 1. 8. Время установления ПХ не более 120 нс.

3. 1. 9. Неравномерность вершины ПХ не более 3%.

3. 1. 10. Спад вершины ПХ на длительности 4 мс при закрытом входе не более 10%.

3. 1. 11. Дрейф луча не превышает:

долговременный — 2,5 мм]ч-, кратковременный — 1 мм.

Смещение луча не превышает:

при переключении переключателя У/ДЕЛ — 2,5 мм;

при изменении напряжения сети питания ±10% от номинального — 2,5 мм;

из-за входного тока — 2,5 мм;

периодическое или случайное — 1 мм.

3. 1. 12. Пределы перемещения луча по вертикали не менее ±6,6 деления.

3. 1. 13. Параметры входа КВО:

непосредственный:

  • — входное активное сопротивление (1±0,02) МОм;

  • — входная емкость (30±4) пФ;

с делителем 1:10:

  • — входное активное сопротивление (10±0,5) МОм;

&

  • — входная емкость не более 25 пФ;

с делителем 1:1:

  • — входное активное сопротивление (1 ±0,02) МОм; >

  • — входная емкцсть не более 100 пФ.

3. 1. 14. Максимально допустимый входной сигнал при минимальном коэффициенте отклонения при открытом входе не более 30 В.

Допустимое суммарное значение постоянного и переменного напряжений при закрытом входе не более 250 В при переменной составляющей не более 30 В.

3. 1. 15. В приборе обеспечивается автоколебательный режим работы развертки с возможностью синхронизации сигналами частотой следования от 10 Гц до 10 МГц.

3. 1. 16. Коэффициент развертки устанавливается ступенями от 0.05 лкс/делсние до 50 лс/деление соответственно ряду чисел 1. 2, 5.

Основная погрешность коэффициента развертки не более 5%.

3. 1. 17. Пределы перемещения луча по горизонтали обеспечивают совмещение начала и конца рабочей части линии развертки с центром шкалы.

3. Г. 18. Прибор имеет внутреннюю и внешнюю синхронизацию развертки.

Внутренняя синхронизация осуществляется:

  • — гармоническим сигналом в диапазоне частот от 20 Гц до 10 МГц при размере изображения сигнала 1,5—6,6 делений; при размере изображения 0,6—6,6 делений в диапазоне частот 100 Гц—2 МГц;

  • — импульсными сигналами любой полярности, длительностью от 120 нс и более при размере изображения сигнала от 0,6 до 6,6 делений, при этом должно обеспечиваться наблюдение фронта импульса;

  • — кадровым синхроимпульсом телевизионного сигнала при размеое изображения от 3 до 6 6 делений.

Внешняя синхронизация осуществляется:

  • — гармоническим сигналом амплитудой от 0,5 до 5 В в диапазоне частот от 20 Гц до 10 МГц;

  • — импульсными сигналами любой полярности, длительностью 120 нс и более при амплитуде сигнала от 0.5 по 5 В.'

Нестабильность синхронизации не превышает 0,02 Т+10 нс, где Т — длительность развертки, нс.

3. 2. Электрические папаметпьт и характеристики

В рСЯСИВТВ WyjIMfHMCTJJB

3. 2. 1. Прибор обеспечивает измерение напряжения постоянного тока обеих полярностей от 1 мВ до 1000 В с пределами измерения 2,5; 25; 250; 2500 В.

3. 2. 2. Основная погрешность измерения напряжения по* С/м

стоянного тока не превышает: ± (1+0,1—=~ )%; погрешность в рабочих условиях не более ±(1,3+0,2     )%, где UK ко-

Ь'х

нечное значение предела изме ния, В; [7Х — измеряемое напряжение, В.

Трибор обеспечивает измерение активных сопротив-Ом до 2,5 МОм с пределами измерения 2,5; 25; 250;

3.2.3. П] " лений от 1 I 2500 МОм.

3. 2. 4. Основная погрешность измерения активных сопро-D

тивлений не превышает: ± (2+0,1 ■ р —) %; погрешность в ра-Ах

бочих условиях не более ±(2,7+0,2—х— )%, где RK конеч-Ах

ное значение предела измерения, кОм-, Rx измеряемое сопротивление, кОм.

3. 2. 5. Входное сопротивление прибора при измерении напряжения постоянного тока (10±0,5) МОм.

3. 2. 6. Прибор обеспечивает четырехразрядную индикацию результатов измерения на экране ЭЛТ, индикацию знака «—» при измерении отрицательного напряжения, индикацию децимальной точки и индикацию знака перегрузки.

3. 2. 7. Прибор обеспечивает нормальную работу при 15-процентном превышении пределов измерения напряжения постоянного тока и активных сопротивлений. При этом погрешность измерения не превышает погрешности указанной в пп. 3. 2. 2; 3. 2. 4.

3. 2. 8. Прибор выдерживает в. течение 1 мин. перегрузку напряжением постоянного тока 25 В на гнезде «2,5 V» в режимах измерения напряжения и сопротивления.

3. 3. Электрические параметры и характеристики в режимах осциллографа и мультиметра

3. 3. 1. Прибор обеспечивает свои технические характеристики в пределах норм, установленных ТУ по истечении времени установления рабочего режима, равного 5 мин.

3. 3. 2. Питание прибора осуществляется от сети переменного тока напряжением (220±,22) В или (240±24) В частотой 50 и 60 Гц (в зависимости от варианта изготовления, указанного в заказ-наряде).

3. 3. 3. Мощность, потребляемая прибором от сети, при номинальном напряжении не более 25 В • А.

3. 3. 4. Прибор обеспечивает непрерывную работу в рабочих условиях в течение 8 ч. при сохранении . »,эих технических характеристик.

3. 3. 5. Напряжение индустриальных радиопомех не превы* шает:

80 дБ на частотах от 0,15 до 0,5 МГц;

74 дБ на частотах от 0,5 до 2,5 МГц;

66 дБ на частотах от 2,5 до 30 МГц.

Напряженность поля радиопомех не превышает:

60 дБ на частотах от 0,15 до 0,5 МГц;

54 дБ на частотах от 0,5 до 2,5 МГц;

46 дБ на частотах от 2,5 до 300 МГц.

3. 4. Надежность

3. 4. 1. Наработка на отказ прибора не менее 5000 ч!

3. 5. Конструктивные параметры

3. 5. 1. Габаритные размеры прибора не превышают 317X195X123 мм (250x190x110 мм без учета выступающих частей).

3. 5. 2. Габаритные размеры транспортной тары не превышают 400X275X230 мм.

3. 5. 3. Масса прибора не более 3,6 кг. Масса прибора с крышкой не более 4 кг.

  • 3. 5. 4. Масса прибора с транспортной тарой не более 6,5 кг.

  • 4. СОСТАВ ПРИБОРА

  • 4. 1. Состав комплекта прибора указан в табл. 1. Принадлежности прибора представлены на рис. 2.

Таблица 1

Наименование

Обозначение

Кол.

Поз.

Маркировка

Коробка,

ГВ6.876.954-01

1

в ней:

— осциллограф-мульти-

ГВ2.044.124

метр,

1

Маркировка «С1-112»

в нем:

ГВ7.852.454

крышка

1

1

делитель

ГВ5.172.262

1

4

Маркировка

«1 : 1»,-«1: 10»

контакт

ГВ6.622.246

1

3

пробник

ГВ5.174.045

1

2

Маркировка

— техническое описание

«V», <П»

и инструкция по экс-

плуатании

— формуляр

ГВ2.044Л24 ТО

ГВ2.044.124 ФО

: 1

Примечание. Цифры в графе <Поз.» — позиционные обозначе ния на рис. 2.

Пркнадлежяостя прибора

1 — крышка, 2 — пробник, 3 — контакт, 4 — делитель

Рис. 2.

5. УСТРОЙСТВО и работа прибора и его СОСТАВНЫХ ЧАСТЕЙ

5. 1. Принцип действия прибора в режиме осциллографа

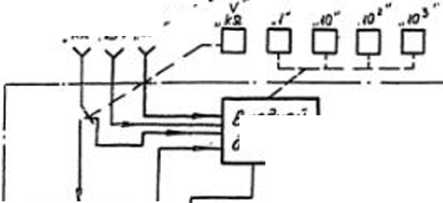

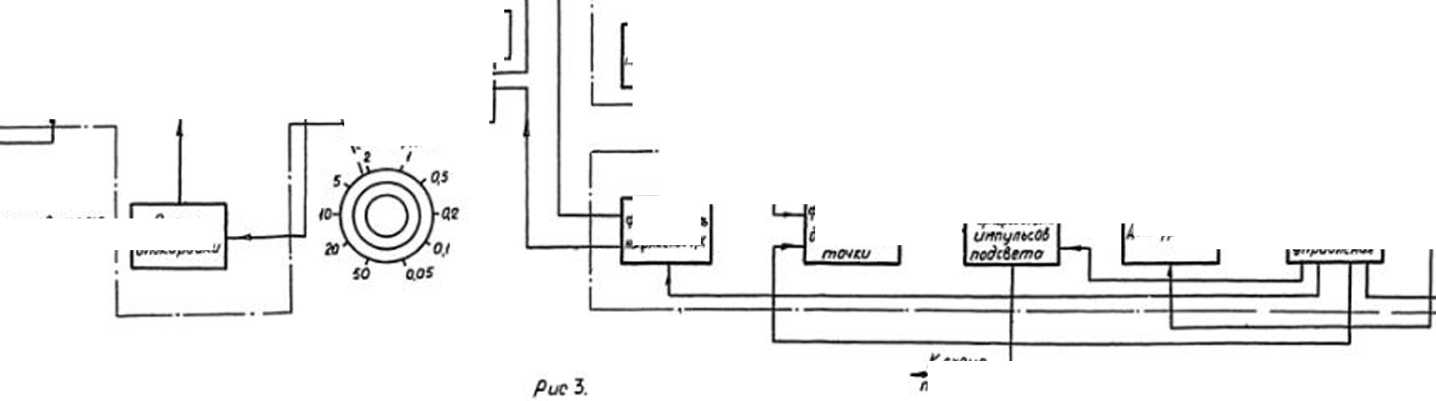

  • 5. 1. 1. В структурную схему прибора (рис. 3) в режиме осциллографа входят:

— КВО, предназначенный для усиления сигнала в заданном частотном диапазоне 0—10 МГц до уровня, необходимого для получения заданного коэффициента отклонения 5 м.В1п& ление — 5 В/деление с минимальными амплитудными и частотными искажениями. КВО включает входной делитель, предварительный усилитель, лцнию задержки, оконечный усгли-тель;

— КГО, предназначенный для обеспечения линейного отклонения луча с заданным коэффициентом развертки. КГО включает усилитель синхронизации, триггер синхронизации, схему запуска, генератор развертки, схему блокировки, усилитель развертки;

— калибратор предназначен для формирования сигнала, калиброванного по амплитуде и по времени;

>-

0/

От низковольт уного источника питания

ТалиЬрстзр

Cbpq>»>

McmM>| С, f„0 um^\nodi6e/no подсвета

ор°5 Гонол вертикального отклони»

/ _____L______ Входной делитель

L

Предварительный

усилитель

Линия задержки

Оконечный усилитель

О

ЗгтйВ

То пол гооизонткюьного отклонения

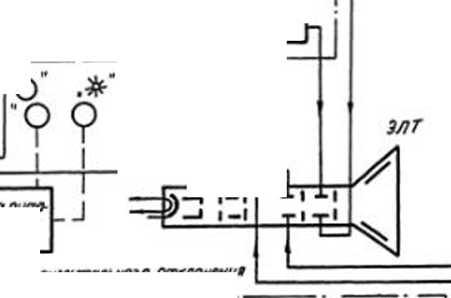

Структурная схема прибора

Входной депитепь

L

,kQ' .2$у'Л*'

Cmof- a/jo __

тор поксв

источник опорные готп^изл:(

лип

Счетчик

_ Схема xoppetmu-г роки нуля

Интегратор

Регистр сдвига

Триггер знало

Сгенопчпп

ни» ЭЛ7

6Ьл«1д>-беньтного источника питами»

Рорпрсва-те.ч> тохто-l-ш итулсоб

Триггер измерения

Триггер —

Триггер

Лы-

QpMivtonri

ммулъсо^сд»

to и записи ~

\.во£н1/Д£л'

Знакогенератор

Генеротор Счетных икпульсов

Делител\— тахтовых импульсов

ffpMpOicrrtXb импульсов улровоеми»

^piupotawb дёшнольной

Триггер корректор* -*-ки нуля ---

Г7=

РсрнирОвО-

ЕЕ

^орхрАатель

еМ -К&

L L

к схеме

'подсчета

0иъсм'

Г Усилитель

- сенхронию ции

Триггер

Сснхрвмихяел

Гт---—.

Схемо допуска

ГЪнератор развертки

Усилитель ~ развертки 4-

—X.

. ___J

Т калибра-

Нимбольт Ptpx^^arr.tPH) Ний источил — .

тактовых летания инГу/к>со6

Схема

6/пкисрвки

ФсрьрсЫл mxttH.tY,X

знака

перегрузки

Задающий генератор

тт

/5в ,603

  • — электронно-лучевой индикатор предназначен' для визу* ального. исследования сигналов, который включает'ЭЛТ типа 8ЛО6И, схему подсвета и схему питания ЭЛТ;

  • — низковольтный» источник питания, предназначенный для электропитания всех функциональных устройств.

Исследуемые сигналы подаются на вход « -ф Y> КВО прибора и через один из входных делителей (1 : 10 или 1 : 100) или непосредственно поступают на вход предварительного усилителя. Предварительный усилитель совместно с оконечным усилителем усиливает исследуемый сигнал до значения, достаточного для наблюдения на экране ЭЛТ.

Заданный диапазон коэффициентов отклонения обеспечивается схемами входного делителя и предварительного усилителя и устанавливается переключателем V/ДЕЛ. Смещение луча по вертикали и изменение коэффициента усиления производится переменными резисторами « • », КОРРЕКТ. УСИЛ. в каскаде предварительного усилителя. Прибор имеет открытый и закрытый входы, переключение которых осуществляется переключателем «е^/~».

Сигнал с выхода предусилителя поступает также на вход усилителя синхронизации в положении ВНУТР, переключателя ВНУТР./ВНЕШ.

Усилитель синхронизации совместно с триггером синхронизации формирует сигнал, обеспечивающий запуск генератора развертки.

В канале синхронизации осуществляются подстройка уроя4 ня синхронизации переменным резистором УРОВЕНЬ, переключение полярности синхронизирующего сигнала и переключение синхронизации исследуемым или внешним сигналом переключателями «JVLT» и ВНУТР./ВНЕШ.

Схема запуска, генератор развертки и схема блокировки формируют линейно-нарастающее пилообразное напряжение', обеспечивают переключение коэффициентов развертки переключателем (ВРЕМЯ/ДЕЛ). В усилителе развертки осуществляется смещение луча по горизонтали переменным резистором «   < ’■    >.

Электронно-лучевой индикатор позволяет наблюдать и исследовать сигналы на экране ЭЛТ. Схема питания обеспечивает ЭЛТ всеми необходимыми напряжениями. Регулировка яркости, фокусировка луча осуществляются переменными резисторами «     > и «0>.

Источник низковольтного питания обеспечивает прибор всеми необходимыми питающими напряжениями.

  • 5. 2. Принцип действия прибора в режиме мультиметра

5. 2. 1. Принцип действия прибора основан на преобразовании измеряемого значения напряжения в пропорциональный ему интервал времени с последующим преобразованием этого интервала в дискретную форму и цифровой код, который после дешифратора обеспечивает индикацию результатов измерения на экране ЭЛТ.

Измерение значения активных сопротивлений производится измерением падения напряжения на нем при заданном значении стабилизированного тока.

Преобразование напряжения во временной интервал осуществляется методом двойного интегрирования, позволяющим исключить влияние различных дестабилизирующих факторов на работу преобразователя.

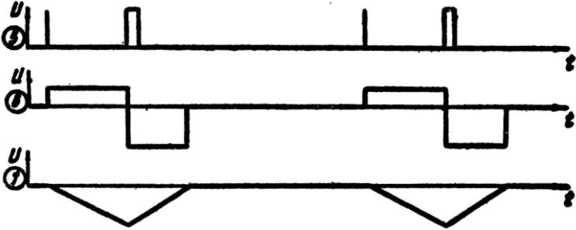

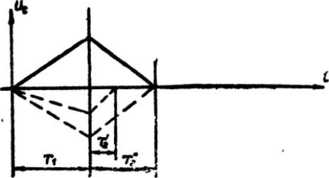

Временная диаграмма двойного интегрирования представлена на рис. 4.

Временная диаграмма напряжений на интегрирующей емкости

Т, — интервал времени заряда интегрирующей емкости, Т/, Т2" — интервалы времени разряда интегрирующей емкости.

Рис. 4.

В течение фиксированного интервала времени Ti (такт измерения) происходит заряд интегрирующего конденсатора от исходного состояния током, пропорциональным измеряемому напряжению. По окончании интервала Tt начинается разряд интегрирующего конденсатора эталонным током от образцового (опорного) источника, имеющего противоположный знак по отношению к измеряемому напряжению.

Время Т2, в течение которого конденсатор разряжается до исходного состояния (такт калибровки); пропорционально измеряемому напряжению с коэффициентом пропорциональности, равным отношению времени Tj к значению эталонного напряжения.

В приборе напряжения эталонных источников приняты равными 4000 мВ, а интервал Tt — времени генерации 4000 счетно < импульсов. Б этом случае количество счетных импульсов, прошедших через счетчик за интервал времени Тг, равно значению измеряемого напряжения.

Индикация величины и полярности измеряемого напряжен ния на экране ЭЛТ осуществляется подсветом отдельных сегментов пяти матриц, каждая из которых состоит из восьми элементов. Семь элементов образуют матрицу цифры, подсветом соответствующих сегментов матрицы обеспечивается индикация на экране ЭЛТ цифр от 0 до 9 и знака «—». Восьмой элемент позволяет индицировать выбранный предел измерения подсветом соответствующей децимальной точки.

Матрицы цифр с децимальными точками и эпюры напряжений по оси «X» и «У», необходимые для получения на экране ЭЛТ, приведены на рис. 5.

5. 2. 2. В структурную схему прибора в режиме мультиметра входят:

— АЦП, предназначенный для преобразования величины измеряемого сигнала (напряжения, активного сопротивления) в число импульсов. АЦП включает: входной делитель, стабилизатор тока, коммутатор, источники опорных потенциалов, интегратор, компаратор, схему корректировки нуля, формирователя тактовых импульсов, делитель тактовых импульсов, триггер измерения, формирователь импульсов сброса, триггер корректировки нуля, триггер калибровки «плюс», триггер калибровки «минус», триггер Знака, генератор счетных импульсов, счетчик;

— знакогенератор, предназначенный для индикации результатов измерения на экране ЭЛТ в цифровой форме. Знакогенератор включает в себя: четырехразрядный регистр сдвига в кольцевом включении, формирователь импульсов сдвига и записи, дешифратор, формирователь импульсов подсвета, формирователь знака перегрузки, формирователь напряжений, Y, X, формирователь децимальной точки, формирователь импульсов управления, задающий генератор.

Взаимодействие функциональных частей АЦП знакогенератора происходит следующим образом. Измеряемое напряжение через входной делитель поступает на коммутатор, работой которого управляют триггеры измерения, корректировки нуля, калибровки «плюс», калибровки «минус».

Импульс с формирователя тактовых импульсов, воздействуя на триггер измерения, подключает измеряемое напряжение к интегратору. Происходит заряд интегрирующей емкости током, пропорциональным измеряемому напряжению. Одновременно сигнал с триггера измерения запускает генератор счетных импульсов (такт измерения). С выхода счетчика 4000-й импульс возвращает триггер измерения в исходное состояние

Эторы Ммфпст! do ОСИ «X a Y> для пойучевяя tiara семжсйшамкх матриц а точка яа экране ЭЛТ

0. 0.0.0.0.

I I

I I

I

4М         |        I

I                  !

I

I I (                       I

Ш/1

ш

!

I

I

I

I т

I I I

I

I I

I Г +

I

I

I

I

I

I I I

I I I

I

I

I

I

I

I

*tr

wmamam/W>

У ~tc

Рис 5

и запускает один из триггеров калибровки, тем самым отключая измеряемое напряжение от интегратора и подключая ко входу интегратора опорное (эталонное) напряжение полярности, противоположной измеряемому напряжению.

Емкость интегратора разряжается эталонным током, пропорциональным источнику опорного напряжения (такт калибровки).

Одновременно 4000-й импульс через формирователь импульсов сброса устанавливает счетчик в нулевое состояние и дальнейший счет импульсов, поступающих с генератора счетных импульсов в такте калибровки происходит от нуля.

В конце разряда интегрирующей < мкости, когда потенциал на выходе интегратора станет равным нулю, срабатывает компаратор, возвращая триггер калибра»хи в исходное состоя* М

ние и запускает триггер корректировки нуля, Тей самым отключая от интегратора опорное напряжение и подключая ко входу интегратора нулевой потенциал.

Генератор счетных импульсов прекращает работу. Таким образом, количество импульсов, прошедших через счетчик за время разряда интегрирующей емкости (такт калибровки), равно значению измеряемого напряжения.

В момент запуска триггера установки нуля срабатывает схема корректировки нуля. Выход компаратора подключается ко второму входу интегратора и заряжает опорную ёмкость до потенциала, равного потенциалу первого входа в такте установки нуля. Этот потенциал остается постоянным в течение тактов калибровки и измерения.

Информация об измеряемой величине со счетчика поступает на регистр сдвига. По окончании счета на регистр сдвига с формирователя импульсов сдвига и записи поступает импульс записи, который записывает в памяти регистра сдвига ту информацию, которая была на момент прихода импульса записи. Импульс сдвига управляет работой регистра таким образом, что на дешифратор передается информация последовательно по разрядам. Работа регистра сдвига синхронизирована та\ что на дешифратор поступает информация о состоянии того разряда (той цифры), семисегментная матрица которого вычерчивается в данный момент на экране ЭЛТ.

Дешифратор последовательно преобразует информацию об измеряемой величине, записанную в двоично-десятичном коде в цифровой семеричный код, который затем поступает на формирователь импульсов подсвета.

Формирователь Y, X генерирует напряжение специальной формы для получения на экране ЭЛТ пяти семисегментных матриц, позволяющих с помощью импульсов подсвета индицировать результат измерения в 4-х разрядах, положение децимальной точки, знак перегрузки и знак «—>.

Формирователь импульсов управления синхронизирует всю работу развертки, которая запускается задающим генератором. При измерении отрицательного напряжения сигнал, поступающий с триггера калибровки «плюс» переворачивает триггер знака. На выходе его устанавливается состояние лог. «1», которое, поступая на формирователь импульсов подсвета, обеспечивает индикацию знака «—» на экране ЭЛТ. Если количество импульсов, прошедших через счетчик в такте калибровки, больше или равно 3000, измеряемое напряжение больше 3 В, на выходе формирователя импульсов перегрузки вырабатывается сигнал, который, поступая на формирователь импульсов подсвета, обеспечивает мерцающую индикацию на экране ЭЛТ пяти семисегментных матриц и пяти децимальных точек. Индикацию положения децимальной точки на экране ЭЛТ обеспечивает формирователь децимальной точки. В зави-

симости от подключенного множителя входного усилителя на схему формирователя децимальной точки поступает сигнал, который совместно с сигналом с формирователя импульсов управления сдвигает точку на определенный разряд, соответствующий положению множителя.

При измерении значения активных сопротивлений измеряемое сопротивление подключается к стабилизатору тока. Далее измеряется падение напряжения на измеряемом сопротивлении, которое пропорционально его значению.

5. 3. Принципиальная электрическая схема прибора, работающего в режиме осциллографа

5. 3. 1. Осциллографическая часть принципиальной электрической схемы прибора приведена на рис. 1, 2 приложения 5.

КВО предназначен для усиления и отображения исследуемого сигнала на экране ЭЛТ с минимальными-искажениями формы.

КВО состоит из входной цепи и усилителя.

Входная цепь включает:

  • — входной разъем Ш23 (« е Y»), расположенный на лицевой панели прибора;

  • — кнопочный переключатель В4.1          обеспечиваю

щий подачу исследуемого сигнала через конденсатор С125 или непосредственно (соответственно закрытый или открытый входы прибора);

  • — входной делитель, конструктивно оформленный в вкде отдельного устройства на переключателе В7 (У/ДЕЛ.).

Входной делитель обеспечивает три коэффициента деления: 1:1, 1:10, 1 : 100.

Во входном делителе применены точные резисторы, значения сопротивлений которых подобраны таким образом, что обеспечивается одно и то же значение входного сопротивления независимо от положения переключателя В7.

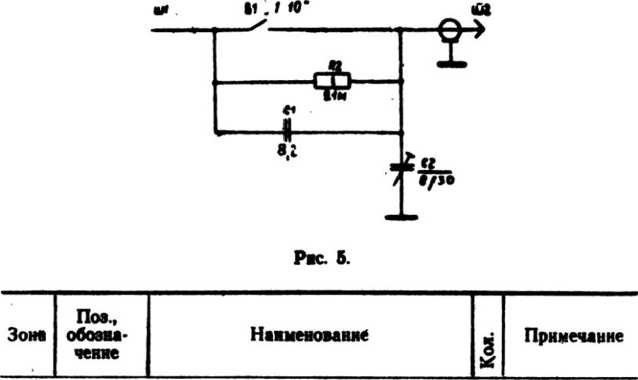

При использовании внешнего делителя I : 10 общий коэффициент деления увеличивается в 10 раз.

Подстроечные конденсаторы С118 и С124 позволяют производить компенсацию входного делителя во всей полосе частот.

С выхода входного делителя исследуемый сигнал поступает на входной каскад КВО.

Для обеспечения большого входного сопротивления и малой входной емкости входной каскад КВО собран на полевом транзисторе Т22 по схеме истскового повторителя. Защита входа повторителя от перегрузок обеспечивается диодом Д6, стабилитроном Д7 и параллельным соелннением резисгора R77 и конденсатора С32.

Предварительный усилитель, выполнен двухкаскадиым С глубокой отрицательной обратной связью на транзисторах Т23—Т26. Глубокая отрицательная обратная связь позволяет получить усилитель с широкой полосой пропускания, так что при ступенчатом изменении коэффициента усиления в 2 и 5 раз (каскад на транзисторах Т23, Т24) полоса пропускания всего, усилителя практически не изменяется. Изменение коэффициента усиления в 2 и 5 раз обеспечивается изменением сопротивления между эмиттерами транзисторов Т23, Т24 (резисторы R348, R349) прибора.

Балансировка усилителя осуществляется изменением потенциала базы транзистора Т24 резистором R81 (БАЛАНС), который выведен под шлиц.

Смещение луча по вертикали осуществляется изменением потенциалов коллекторов транзисторов Т23, Т24 резистором

R351 («     >), выведенным на лицевую панель прибора.

Исключение паразитных связей по цепям питания предварительного усилителя осуществляется питанием усилителя через фильтр R102, С34, С41 от источника минус 12 В н через фильтр R104, С36, С38 от источника 12 В.

Для задержки сигнала относительно начала развертки введена линия задержки Лз 1. Линия задержки является нагрузкой усилительного каскада на транзисторах Т28, Т29. Выход линии задержки Лз 1 включен в базовые цепи транзисторов оконечного каскада на транзисторах ТЗО, Т31, Т53, Т55. Согласование линии задержки осуществляется резистором R125, выведенным под шлиц внутри прибора.

Оконечный усилитель представляет каскодную схему на транзисторах ТЗО, Т31, Т53, Т55.

Коррекция коэффициента усиления по высокой частоте осуществляется в разных каскадах усилителя. Корректирующие цепочки R77, С32, R348, С115, R349, С116 обеспечивают коррекцию коэффициента усиления в зависимости от положения переключателя V/ДЕЛ. («1>, «2>, «5»). Коррекция коэффициента усиления в каскаде с линией задержки осуществляется цепочкой R121, С42, а в каскаде оконечного усилителя — цепочкой С44, R129, С43.

Для коррекции калиброванных значений коэффициента отклонения при эксплуатации и смене ЭЛТ в каскад с линией задержки введен резистор R113 (КОРРЕКТ. УСИЛ), выведенный под шлиц. -

С эмиттера транзистора Т27 сигнал поступает на вход схемы синхронизации для синхронного запуска схемы, развертки.

С коллекторных нагрузок оконечного усилителя (резисторы R181, R183, R206, R216) сигнал поступает на вертикально отклоняющие пластины ЭЛТ,

5. 3. 3. Со Схемы йредйари1еЛьйого усилителя КВО сигнал поступает на вход усилителя синхронизации КГО.

Канал синхронизации управляет работой генератора развертки с целью получения неподвижного изображения на экране ЭЛТ. Канал синхронизации включает входной эм иттер-ный повторитель (транзистор Т2), дифференциальный каскад усиления (транзисторы Т4, Т7) и триггер синхронизации (транзисторы Tl, ТЗ). Синхронизирующий сигнал с эмиттера транзистора Т27 через переключатель В 1.1 ВНУТР. ВНЕШ, в положении ВНУТР, или с внешнего синхронизирующего устройства через гнездо Гн1 и переключатель В 1.1 (ВНУТР. ВНЕШ.) в положении ВНЕШ, поступает на вход канала синхронизации.

С эмиттера транзистора Т2 синхронизирующий сигнал поступает на дифференциальный каскад усиления (транзисторы Т4, Т7).

В дифференциальном каскаде осуществляется переключение полярности синхронизирующего сигнала (переключатель ВЕЗ «JUl_r>) и усиление его до значения, достаточного для срабатывания триггера синхронизации. С коллекторов транзисторов Т4 или Т7 через переключатель ВЕЗ синхронизирующий сигнал поступает на базу транзистора Т1 триггера синхронизации. Триггер синхронизации представляет собой несимметричный триггер с эмиттерной связью, выполненный на транзисторах Т1, ТЗ.

С коллектора транзистора ТЗ снимается сигнал, постоянный по амплитуде и форме, который через развязывающий эмиттерный повторитель на транзисторе Т5 управляет работой схемы запуска.

Изменение уровня синхронизации производится изменением потенциала базы транзисторов Т2 резистором R335 (УРОВЕНЬ), выведенным на переднюю панель прибора.

Сигнал на вход канала синхронизации подается через конденсатор СЗ.

Для повышения устойчивости синхронизации усилитель синхронизации совместно с триггером синхронизации питается через фильтр R18, С6 от источника напряжения 12 В, и через фильтр Rll, С5 от источника напряжения минус 12 В.

Сигнал с эмиттера транзистора Т5 через инвертор на микросхеме МС2.3 поступает на схему запуска, которая совместно с генератором развертки и схемой блокировки обеспечивает формирование пилообразного напряжения.

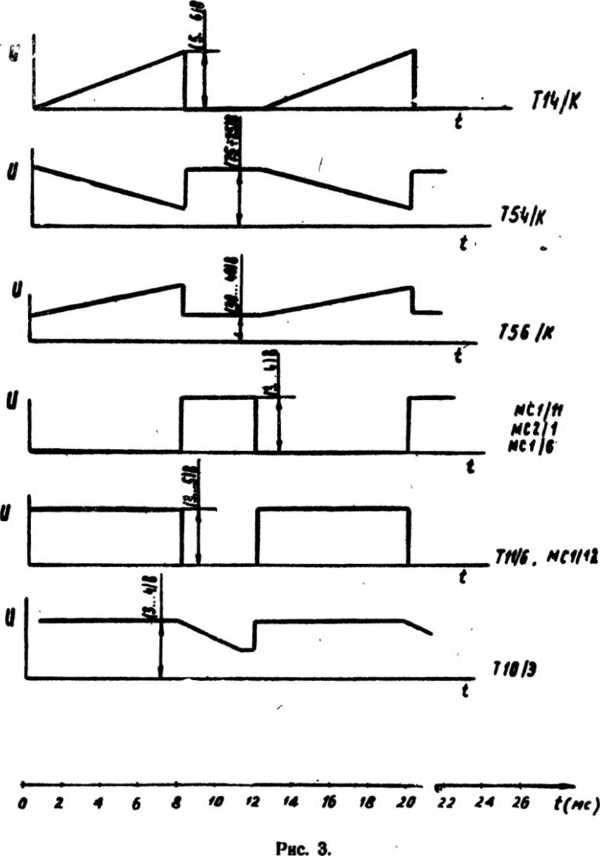

Схема запуска представляет собой триггер на двух логических элементах 2И-НЕ (микросхема МС1.3, МС1.4). В исходном состоянии на выходе логического элемента МС1.4 устанавливается лог-. <1>. Это напряжение насыщает транзистор Т13, через который разряжается времязадающая емкость С15. С приходом отрицательного запускающего импульса со

Ю

схемы синхронизации йа вход 00 логического элемента МС1.3 триггер запуска инвертируется.

Транзистор Т13 запирается, начинается заряд времязадаю-щей емкости С15 током транзистора Т14. Формируется прямой ход развертки. Пилообразное напряжение поступает на вход усилителя развертки, выполненного на полевом транзисторе Т15 и транзисторах Т17, Т18, Т19, Т54, Т56. С Коллекторов транзисторов Т54, Т56 пилообразное напряжение подается на горизонтальные пластины ЭЛТ.

Часть пилообразного напряжения управляет работой схемы блокировки.                        >

Схема блокировки представляет собой ждущий мультивибратор на двух логических элементах 2И-НЕ (микросхемы MCI.2, МС2.1). Транзистор Т10, включенный в цепь обратной связи мультивибратора, увеличивает входное сопротивление логического элемента МС2.1 и позволяет уменьшить значение времязадающей емкости СЮ. При достижении определенного уровня пилообразного напряжения открывается транзистор Т12, и на выходе логического элемента МС1.2 устанавливается лог. «0>, который запускает схему блокировки. Импульс блокировки с выхода логического элемента МС1.2 через инвертор на микросхеме МС2.4 возвращает триггер запуска в исходное состояние. Транзистор Т13 открывается, начинается разряд времязадающего конденсатора С15, что соответствует, обратному ходу развертки.

Одновременно импульс блокировки подается на инвертор синхронизации (микросхема МС2.3), чем исключается прохождение импульсов синхронизаций на триггер управления во время обратного хода развертки. На время длительности ждущего мультивибратора триггер запуска блокирован от повторного запуска импульсами синхронизации. Все описанное выше имеет место при режиме запуска развертки синхронизацией, когда диод Д1 -заперт. При подаче на Д1 положительного напряжения последний открывается и на выходе логического элемента MCI.4 устанавливается лог. «1> только на время, определяемое длительностью импульса мультивибратора блокировки, что Соответствует обратному ходу развертки. Развертка работает в автоколебательном режиме.

В приборе осуществляется автоматический переход от автоколебательного режима развертки в режим с синхронизацией при подаче импульсов синхронизации. Для этого в схему прибора введен триггер на двух логических элементах 2И-Н§ (микросхемы МС2.2, МС1.1), управляемый 'по одному входу импульсами синхронизации, а по другому — напряжением, снимаемым с времязадающих элементов R27, С7 через исто-ковый повторитель на транзисторе Т8.

При работе схемы развертки в автоколебательном режиме на времязадающем конденсаторе С7 устанавливается низкое напряжение, так как во время прямого хода развертки он успевает разрядиться через открытый транзистор Т11.

Низкое напряжение на конденсаторе С7 через истоковый повторитель Т8 обеспечивает состояние лог. «1> на выходе 06 логического элемента МС2.2 и состояние лог. «1» на его выходе.

Диод Д1 открыт, схема развертки работает в автоколебательном режиме.'При подаче импульсов синхронизации на вход 02 логического элемента МС1.1 триггер инвертируется, на «0>, диод Д1 запирается, схема развертки переходит в режим с синхронизацией.

В приборе имеется 20 фиксированных значений коэффициентов развертки. Изменение значений коэффициентов развертки соответственно ряду чисел 1, 2, 5 производится коммутацией точных резисторов, включенных в цепь заряда время-задающей емкости. Коммутация производится переключателем В6 (ВРЕМЯ/ДЕЛ), кроме того в приборе Предусмотрено изменение скорости развертки в 1000 раз, коммутацией вре-мязадающих конденсаторов С15, С16 переключателем В1.6.

5. 3. 3. В приборе применена ЭЛТ 8ЛО6И. Напряжения, необходимые для питания ЭЛТ, снимаются со схемы электронного преобразователя, выполненного на транзисторах Т39, Г42, Т43 и трансформаторе Тр1. Напряжение питания катода ЭЛТ минус 650 В снимается со вторичной обмотки трансформатора ТрГ через схему выпрямителя Д14 и фильтра С54. Напряжение 5-го анода снимается со вторичной обмотки трансформатора Тр! через схему удвоения (элементы Д8, Д9, С49, С57). Напряжение питания модулятора ЭЛТ снимается с отдельной вторичной обмотки трансформатора Тр1 через схему умножения (элементы ДЮ, Д11, Д12 и С52, С53, С58). Схема подсвета в приборе представляет собой симметричный триггер, питаемый от отдельного источника напряжения 30 В, относительно источника питания катода минус 650 В. Схема триггера подсвета выполнена на транзисторах Т34, Т35. Запуск триггера подсвета осуществляется импульсом, снимаемым с выхода схемы запуска МС1.3 через эмиттерный повторитель Т38.

Исходное состояние триггера подсвета: транзистор Т35 открыт, Т34 — закрыт. Положительный перепад импульса со схемы запуска переводит триггер подсвета в другое состояние, отрицательный'— возвращает в исходное состояние. В результате на коллекторе транзистора Т34 формируется положительный импульс амплитудой порядка 25 В, по длительности равный длительности прямого хода развертки.

Питание накала ЭЛТ производится от отдельной обмотки трансформатора Тр2. Напряжение питания первого анода ЭЛТ (фокусировка) снимается с резистора R143. Регулирование яркости луча ЭЛТ производится резистором R141. Пере-' енные резисторы R143, R141 выведены на переднюю панель прибора и имеют» обозначение «0> и « 20? > соответственно.

Напряжение питания второго анода, бланкирующих пластин и промежуточного электрода ЭЛТ снимается через резисторы R191, R200 с коллекторов транзисторов Т53, Т55. Этим обеспечивается равенство среднего потенциала вертикальных пластин и второго анода ЭЛТ. Переменным резистором R199 устанавливается потенциал сетки ЭЛТ так, чтобы обеспечить минимальные геометрические искажения и нелинейность ЭЛТ. Астигматизм ЭЛТ устраняется установкой потенциала третьего анода резистором R192. Изменением тока через катушки Ц и L2 резисторами R204 и R214 производится совмещение линии луча развертки со шкалой ЭЛТ и устраняется неперпендику-лярность пластин ЭЛТ.

5. 3. 4. Прибор имеет простейппЙ! калибратор амплитуды и времени. Калибратор выполнен на транзисторах Т45 и представляет собой схему усилителя в режиме ограничения. Запуск схемы осуществляется гармоническим сигналом частотой сети питания, снимаемым со второй обмотки трансформатора Тр2. С коллектора транзистора Т45 снимаются прямоугольные импульсы с частотой сети питания и амплитудой 11,4—11.8 В, которые подаются на входной делитель КВО в положении «V » переключателя У/ДЕЛ.

5. 3. 5. Схема источника питания обеспечивает следующие значения питающих напряжений прибора:

  • — 80 В, ток нагрузки 70 мА;

  • — 12 В, ток нагрузки 150 мА;

  • — минус 12 В, ток нагрузки 150 мА;

  • — 5 В, ток нагрузки 0,6 Л.

Напряжение источника напряжения 80 В снимается со вторичной обмотки силового трансформатора Тр1, выпрямляется выпрямителем на диодах Д20 и стабилизируется транзистором Т37, базовая цепь которого питается от стабилизированного напряжения, снимаемого со схемы питания ЭЛТ (трансформатор Тр1, диод Д13. конденсатор С55). Напряжения источников напряжения 12 и минус 12 В стабилизированы и получаются из Стабилизированного источника 24 В. Стабилизатор на 24 В выполнен по типовой схеме на. транзисторах Т44, Т47, Т49. Напряжение на входе стабилизатора снимается со вторичной обмотки силового трансформатора Тр2 через двухтактный выпрямитель Д18 и конденсатор С63. Подстройка стабилизированного напряжения 24 В производится резистором R168. выведенным под шлиц внутри прибора. Для получения источников напряжения 12 и минус 12 В от источника 24 В в схему включен эмиттерный повторитель Т41, база которого питается от резистора R162, которым осуществляется подстройка источника .напряжения 12 В.

Напряжение источника напряжения 5 В снимается со вторичной обмотки трансформатора Тр2, выпрямляется выпрямителем Д19» С64 и стабилизируется транзисторами Т46, Т48.

5. 4. Принципиальная электрическая схема в режиме мультиметра

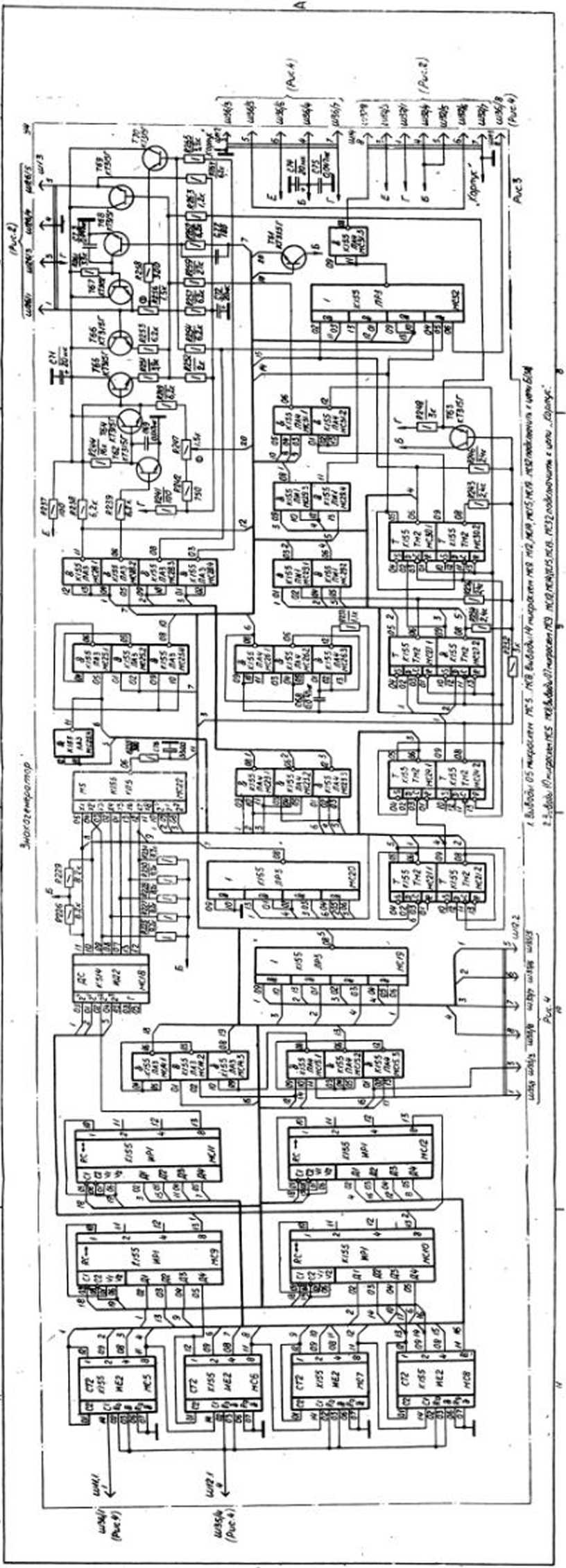

5. 4. 1. Принципиальная электрическая схема АЦП и знакогенератора’приведена на рис. 3, 4 приложения 5

Входной делитель на точных резисторах R299, R301 — R304, коммутируемый переключателем В5, обеспечивает деление измеряемого напряжения до значения, не превышающего 3 В. При измерении напряжения от 2,5 В до 1 кВ в приборе предусмотрен отдельный вход «1 kV*.

Измеряемое напряжение с делителя поступает на вход коммутатора,, выполненного на микросхеме МСЗЗ. Во избежание выхода прибора из строя при перегрузке в приборе применена зашита входа на транзисторах Т73, Т74 и резисторе R293.

Делители защиты входа (резисторы R308—R311) рассчитаны таким образом, чтсупри напряжении входного сигнала любой полярности более 3 В транзистор Т73 или Т74 открывается и на входе коммутатора будет приложено безопасное напряжение.

Коммутатор обеспечивает поочередное подключение к интегратору измеряемого напряжения и источников опорных напряжений.

Источник положительного опорного напряжения выполнен на стабилитроне Д26 и делителе R281..R288, R289. Переменный резистор R287 позволяет плавно изменять опорное напряжение.

Источник отрицательного опорного напряжения выполнен аналогично (элементы Д27. R294—R296).

Переменный резистор R297 позволяет плавно изменять опорное напряжение.

Работой коммутатора управляют сигналы с триггеров измерения, калибровки и корректировки нуля.

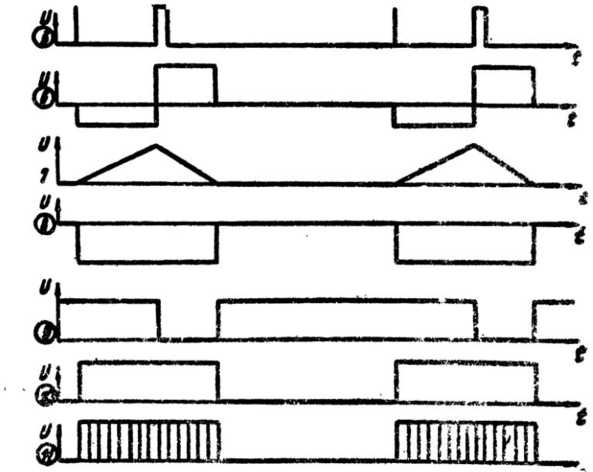

Эпюоы напряжений, поясняющие работу АЦП при измерения положительных напряжений, приведены на рис 6.

Выходное напряжение коммутатора (эпюра 6) через согласующий истоковый повторитель (транзистор Т72) и время-задающий резистор R307 подается на инвертируемый вход интегратора на операционном усилителе МС35. На неинверти-руемый вход микросхемы МС35 подается Напряжение со схемы автоматической корректировки нуля (элементы С88. Т75, R321). Выходное пилообразное напряжение интегратора (эпю-pa 7) через резистор R314 поступает на компаратор, выполнен* ный на операционном усилителе МС37. На второй вход компаратора подан нулевой потенциал. В моменты перехода пилообразного напряжения интегратора через нуль компаратор вырабатывает импульсы (эпюра 8), которыми запускаются тригггеры калибровки и корректировки нуля.

В такте корректировки нуля выход компаратора через открытый ключ Т75 подключается к неинвертируемому входу ин-

Эпюры напряжений аналого-цифрового преобразователя при измерении положительных напряжений

Рис. 6.

тегратора микросхемы МС35 и устанавливает потенциал корректировки нуля на конденсаторе С88.

Триггер измерения подключает через коммутатор измеряемое напряжение чк интегратору в такте измерения, представляет собой RS-триггер и выполнен на двух элементах 2И-НЕ (микросхема МС39.3 и МС39.4). Запускается триггер отрицательным фронтом импульса делителя тактовых импульсов (эпюра 2) через конденсатор С99 и. формирователи на микросхеме МС42.4, МС42.3. Отрицательный фронт 4000-го импульса с выхода счетчика (эпюра 3) через конденсатор С100 возвращает триггер измерения в исходное состояние. Импульс с выхода триггера измерения через транзистор Т76 (эпюра 4) управляет работой коммутатора. Срезом импульса триггера измерения запускаются: триггеры калибровки и схема формирователя импульсов сброса.

Схемы триггеров калибровки «плюс» и «минус» аналогичны схеме триггера измерения и выполнены соответственно ьа микросхемах МС38.1, МС38.2 и МС38.3, МС38.4. Запускаются триггеры срезом импульса триггера измерения через конденсатор С94.

При измерении положительного напряжения на выходе компаратора вырабатывается положительный импульс, который, пройдя через формирователь на микросхеме МС36.1, устанавливает на входе 13 триггер калибровки «плюс» (микросхема МС38.1) состояние лог. «0» и тем самым исключает возможность его запуска. Тот же импульс через дополнительный формирователь МС36.2 на входе 01 триггера калибровки «минус» (микросхема МС38.4) устанавливает состояние лог. «1» и тем самым создает условия для его запуска срезом импульса триггера измерения и его опрокидывание срезом импульса компаратора. Импульс триггера калибровки «минус» через транзистор Т81 (эпюра 9) управляет работой коммутатора, подключая ко входу интегратора отрицательное опорное напряжение в такте калибровки..

Эпюры напряжений, поясняющие работу АЦП при измере-нии отрицательных напряжений, приведены на рис. 7.

При измерении отрицательного напряжения на выходе компаратора вырабатывается отрицательным импульс (эпюра 8) и создаются условия запуска и опрокидывания для триггера калибровки «плюс».

Согласование выхода компаратора со входом формирователя МС36.1, МС36.2 й ключом Т75 осуществляется делителем R319—R322 и Т79.

Импульс триггера калибровки «плюс» (эпюра 9) через транзистор Т78 управляет коммутатором. Срезом импульса триггера «плюс» или триггера «минус» через схему совпадения (МС40.1Г запускается триггер корректировки нуля, а выходными импульсами этих триггеров запускается триггер знака.

Схема триггера корректировки нуля аналогична схеме триггера измерения и выполнена на микросхеме MC3S.I, МС39.2.

Запускается триггер срезом импульса триггеров калибровки через схему совпадения (МС40.1) и .конденсатор С98. В исходное состояние триггер возвращается срезом импульса триггера измерения.

Эпюры напряжений аналого-цифрового преобразователя при язмерепм. отрицательных напряжений

П Г

Г

1/1—

оЛ       1

1         Г

fl п

4U—,----

__□_

-<

Рис. 7.

С

Импульс -триггера корректировки нуля (эпюра 10) через транзистор Т77 управляет работой коммутатора, подключая ко входу интегратора нулевое напряжение и открывает ключ на транзисторе Т75 в такте корректировки нуля. Этим же импульсом запускается генератор счетных импульсов.

Триггер знака выполнен на микросхеме (МС36.3, МС36.4). Управляется триггер сигналами с выходов триггеров калибровки «плюс» и «минус». При измерении отрицательного напряжения на выходе 08 триггера (микросхема МС36.3) устанавливается состояние лог. «1»,. которое через схему подсвета обеспечивает индикацию знака «—» на экране ЭЛТ.

Генератор счетных импульсов выполнен на микросхеме МС34. Частота повторения импульсов определяется конденсатором С92 и резистором R317. Генератор управляется импульсом триггера калибровки нуля и генерирует счетные импульсы в тактах измерения и калибровки (эпюра 11).

Формирователь импульсов сброса вырабатывает импульсы сброса счетчика в нулевое состояние перед началом тактов измерения и калибровки. В качестве импульса сброса в начале такта измерения используется импульс запуска триггера измерения с выхода формирователя на микросхеме МС42.3 и подается на один из входов схемы совпадения (МС42.2). Импульс сброса в начале такта калибровки формируется из среза импульса триггера измерения через элементы С96, R327, R328, Т82 и МС42.1 и подается на второй вход схемы совпадения МС42.2. Переменный резистор R328 позволяет изменять длительность импульса сброса в начале такта калибровки. Эт^м устраняются ложные срабатывания счетчика во время переходных процессов. Импульсы сброса (эпюра 5) снимаются с выхода схемы совпадения (МС42.2) и поступают на счетчик знакогенератора.

Формирователь тактовых импульсов вырабатывает импульсы для запуска триггера измерения и выполнен на микросхеме МС40.2, МС40.3 по схеме с положительной обратной связью через элементы С97, R326. Запускается формирователь им пульсами частотой сети питания с коллектора транзистора Т83 Импульсы формирователя (эпюра 1) через делитель (МС41.1, МС41.2) (эпюра 2) поступают на запуск триггера измерения.

Схема стабилизатора тока вырабатывает ток для преобразователя значения измеряемого сопротивления в пропорциональное напряжение и выполнена на транзисторе Т71, включенном по схеме с общей базой. Напряжение на базу транзистора Т71 подается со стабилитрона Д25 через делитель R267—R270. Переменный резистор R268 позволяет плавно изменять потенциал базы транзистора Т71 и этим осуществлять настройку точности измерения активных сопротивлений. Значения стабилизированных токов определяются сопротивлениями резисторов R273, R275, R277, R279 в эмиттерной цени тран-зиетора. Эти резисторы коммутируются переключателем В5 в зависимости от выбрактого дяапазо^м измерьчя с<из»ип-мн-ленив.

Формирователь дец^мажип# точки представ;;'!5? сэсх.А четыре делителя1: R272, Р2й2; R274, R283, R276, R28,. £V подключенных к источнику напряжения 12 В зависимые переключателем В5. На выходах делителей устанавливг ■; * >. гот».-.-циал лог. «1». Пси выборе диапазона измерения ис| < ;лю’-.ятч лем В5 один из делителей отключается от источника напряж. ния 12 В и на выходе данного делителя устанавливается потенциал лот. *0> которой поступая на схему          лбг<-

печивает высвечивание децимальной точки на экране ЭЛТ соответственно выбранному диапазону измерения.

5. 4. 2. Импульсы с выхода генератора счетных импульсов МС34 поступают на вход четырехразрядного двоично-десятичного счетчика, выполненного на микросхемах МС5—МС8. Счет происходит в течение тактов калибровки и измерения. Импульсы с выхода формирователя импульсов сброса (микросхема МС42/03) устанавливают счетчик в нулевое состояние перед началом тактов измерения и калибровки.

Индикация результатов измерения в приборе осуществляется в четырех разрядах со-Знаком полярности измеряемого напряжения. Для этого на экране индицируется пять семисегментных матриц.

Схема знакогенератора вырабатывает напряжения специальной формы для получения одной матрицы на экране ЭЛТ и управляющие напряжения, смещающие эту матрицу пг разрядам.

Задающий генератор, запускающий схему знакогенератора, выполнен на микросхеме МС26. Частота его определяется времязадающей цепью (элементы R233; С68). Для получения управляющих импульсов восьми тактов частота задающего генератора делится тремя Д-триггерами (МС21.1; МС21-2; МС24.1).

В соответствии с принятой последовательностью индикации матрицы на экране ЭЛТ (рис. 5) необходимо генерировать пилообразное напряжение во 2, 3, 5, 6-м тактах по осн Y ив 1,4, 7-м тактах по оси X.

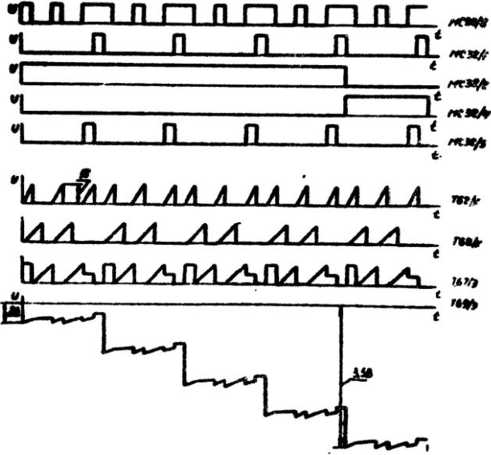

Эпюры, напряжений, поясняющие работу формирователей X и Y, приведены на рис. 8.

Для управления итератором пилообразных напряжений не оси Y вырабатываются необходимые управляющие импульсы (эпюра 1), которые через ограничивающий резистор R262 поступают на базу транзистора Т68. На транзисторе ТбЬ собран генератор пилообразного напряжения, скорость нарастания которого определяется постоянной времени цепи R2GI, С73. Пилообразное напряжение, с коллектора Т68 (эпюра 2) через

Эпюры валетяжела*. пояегяюп/ке работу формирователей X и Y

а

ИИ. V

... t

---у TW

а

п

n±L

----r W?

а

; ’и /ч rv.......

__ до/а

ТПП ПТ

A../I. ЛЛ

—~ лих

0

_

-------* t ки/i

О ф

LJ

—□

--------- / MZ//Z

®

тпи Аг

------1 T9SO

Рис. 8.

эмиттерный повторитель на транзисторе Т67 поступает на формирователь напряжения «Y»..

Окончательное формирование напряжения <Y> получается путем суммирования пилообразного напряжения (эпюр^ 2) с импульсами в 1-м и 7-м тактах (эпюра 3), выделяемыми микросхемой МС23.2, МС23.3 и инвертируемыми микросхемой МС28.3, МС28.4 соответственно. С выхода микросхемы МС28.3,

МС28.4 импульсы через резисторы R2&4, R265 постуйают Й1 базу транзистора Т70, а с его эмиттера через резистор R258 поступают на суммирующий переменный резистор R256. С помощью резистора R256 осуществляется настройка амплитуды импульсов в 1-м и 7-м тактах под-амплитуду пилообразного напряжения во 2, 3, 5 и 6-м тактах. Суммарное напряжение «У» (эпюра 4) снимается с эмиттера транзистора Т67 и поступает на оконечный усилитель тракта осциллографа.

Напряжение для управления генератором пилообразного напряжения по оси X (эпюра 5) вырабатывается микросхемой МС28.2, на входы которой поступает напряжение с выхода микросхемы МС20 и выхода микросхемы МС23.1.

Управляющее напряжение с ’выхода микросхемы МС28.2 через ограничивающий резистор R239 поступает на базу транзистора Т62. На транзисторе Т62 собран генератор пилообразного напряжения, скорость нарастания которого определяется постоянной времени цепи R244, С69. Пилообразное, напряжение с коллектора Т62 через эмиттерный повторитель Т64 поступает на формирователь напряжения «X» матрицы. Напряжение «X? матрицы (эпюра 9) получается суммированием пилообразного напряжения с импульсами 2, 3, 8-го тактов. Импульсы 2-го и 3-го тактов (эпюра 7) вырабатываются микросхемой МС25 и поступают на суммирующий переменный резистор R247. С помощью резистора R247 осуществляется настройка амплитуды импульсов 2-го и 3-го тактов под амплитуду пилообразного напряжения. Импульс в 8-м такте выделяется на микросхеме МС23.1, инвертируется микросхемой МС28.1 (эпюра 8) и через резистор R238 поступает на базу транзистора Т65, где суммируется с пилообразным напряжением и импульсами 2-го и 3-го тактов.

Суммированное напряжение (эпюра 9) через эмиттерный повторитель на транзисторе Т65 поступает на формирователь напряжения «X», выполненный на делителе R251, R252, R253, R259, R263. На резистор R251 подается напряжение «X» матрицы. На резистор R263 подается напряжение смещения матрицы по разрядам, поступающее с эмиттерного повторителя Т63.

На резистор R253 подается напряжение «У» для получения наклона матрицы на экране ЭЛТ.

На резистор R259 подается напряжение с выхода микросхемы МС31.1 для изменения амплитуды импульсов 2-го и 3-го тактов при индикации цифры «1». Для получения напряжения корректировки амплитуды во 2-м и 3-м тактах на вход микросхемы МСЗ 1.1 подается импульс 2-го и 3-го такта с выхода микросхемы МС25.3 и напряжение с выхода дешифратора MCI 8.

Для получения управляющих напряжений смещения матрицы по разрядам импульсами частотой повторения матрицы

91

6 Bexols            MC24.1 зайусгле^ся распределитель йЬ

пяти Д-триггерах(МС24.2, МС27,МС30) и инверторе (МСЗ 1.2). Эпюры управляющих импульсов матриц, ымвульсов записи и сдвиг* регистров и импульсов подсвета для индицируемого числа <'-—2.-1-57» приведены на рис. 9,

Эпюры УДИВЛЯЮЩИХ импульсов натрии.; импульсов ЗЯДИСИ Е сдвиге рагист?ол к импульсов подсвета, и изобрьж«ние числи «—2.457*

Напряженки с выходов пяти триггеров (эпюры *, 2. 3, 4, 5) через резисторы R232, R234, R236, R243, R246 суммируются на транзисторе Т63 и с его эмиттера (эпюра 6) поступают на формирователь напряжения по оси «Х> для смещения матри--цы по разрядам.

Суммарное)йапрйЖение с резйс*ора R252 через эмйМерйый повторитель на транзисторе Т69 поступает на оконечный усилитель канала <Х> осциллографа.

Информация о(х измеряемой величине в двоичном коде с выхода счетчика в конце такта калибровки последовательно по разрядам поступает на дешифратор. Для исключения мерцания индицируемого результата измерения во время работы счетчика в тактах измерения и калибровки между счетчиком и дешифратором включена схема памяти. Функцию памяти и поразрядного подключения к дешифратору выходов счетчика в приборе выполняют 4 четырехразрядных регистра хранения и сдвига в кольцевом включение (микросхемы МС9—MCI2). Регистр хранения и сдвига работает в двух режимах записи и сдвига.

В режиме записи информация каждого разряда счетчика через информационные входы «Д> регистров записывается ц памяти регистров. Выходы 1-го, 2-го, 3-го, 4-го разрядов счетчика подключены к'информационным Входам <Д1», «Д4>, «ДЗ», «Д2» регистров соответственно. По окончании импульса записи на выходах регистров содержится информация, записанная через информационные входы «Д1>, т. е. информация о состоянии счетчика 1-го разряда.

В режиме сдвига информация, записанная через входы «Д4», <ДЗ», <Д2», <Д1» последовательно передается с выходов регистров иа дешифратор. Работой регистров управляют импульсы записи и сдвига. Импульс записи (эшбра 7) формируется на микросхеме MCI 5.1 из импульсов каждого 8-го такта матрицы, импульса 5-й матрицы и импульса с выхода формирователя тактовых импульсов АЦП. С выхода микросхемы MCI5.1 через инвертор на микросхеме МС14<3 сформированный импульс записи поступает на входы «С2>, «V2» регистров. Таким образом регистры работают в режиме записи только в 8-м такте 5-й матрицы по окончании такта калибровки АЦП.

Импульс сдвига (эпюра 8) формируется на микросхеме МС14.2 из импульсов каждого 8-го такта матрицы и импульса 5-й матрицы. С выхода микросхемы MC14J через инвертор МС14.1 импульс сдвига поступает на входы «С1» регистров.

Таким образом информация, записанная в памяти регистров, в режиме, записи,сдвигается поразрядно в 8-м такте каждой матрицы, кроме 5-й.

Дешифратор, выполненный на микросхеме МС18,.преобразует информацию об измеряемой величине, записанную в двоично-десятичном коде в цифровой семеричный код. Нагрузкой дешифратора служат резисторы R225—R231.

Информация о состоянии семи выходов дешифраторов поступает на входы <Х1—Х7> мультиплексера, выполненного на микросхеме МС22.

Тактовыми иййуЛьбамй сегментов матриц в двоичном коДе с выходов микросхемМ(121, МС24.1, поступающими на управляющие входы мультиплексера МС22, осуществляется после-довательсая передача логических состояний входов «XI— Х8> • на выход мультиплексера..

С выхода мультиплексера информация об измеряемой величине в виде последовательности импульсов, синхронизированной с импульсами сегментов .матрицы, поступает на формирователь импульсов подсвета.'

Формирователь импульсов подсвета, выполненный на микросхеме МС32, вырабатывает импульсы, с помощью которых на экране ЭЛТ индицируется результат измерения в 4-х разрядах, знак «—> при измерении отрицательных напряжений, положение децимальной точки в зависимости от выбранного диапазона измерения, знак перегрузки.

Импульсы подсвета для индикации измеряемой величины формируются из импульсов, поступающих с выхода мультиплексера и импульсов пятой матрицы. Этим исключается индикация цифры в течение времени формирования пятой матрицы.                                      1

Импульс подсвета знака «—> формируется из ийпульса пятой матрицы (МС30.1), импульса седьмого сегмента матрицы (МС28.3) при наличии состояния лог. «1> с выхода триггера знака схемы АЦП (МС36.3). Этим обеспечивается подсвет седьмого сегмента пятой матрицы при измерении отрицательных напряжений.

Импульс подсвета децимальной точки формируется из импульса 8-го такта матриц и состояний лог. «О» или лог. «I» с выходов входного делителя АЦП через формирователь децимальной точки на микросхемах МС19, МС29.4. На входы микросхемы МС19 поступают импульсы четырех матриц^ логические .состояния входного делителя АЦП, коммутируемого переключателем В5. На выходе микросхемы MCI9 вырабатываются положительные импульсы, соответствующие пятой матрице и матрице выбранного диапазона измерения. Для исключения импульса пятой матрицы сигнал с выхода микросхемы МС19 поступает на схему совпадения на микросхеме МС29.4, куда дополнительно поступает импульс пятой матрицы (микросхема МС30.1).

Сигнал перегрузки индицируется на экране в виде мерцающих изображений пяти матриц с децимальными точками.

Импульс подсвета перегрузки формируется на трехвходсвои схеме совпадения (микросхема МС15.3), на входы которой поступают импульсы с формирователя тактовых импульсов АЦП и логические состояния выходов счетчика четвертого разряда (микросхема МС8).

При состояниях лог. «1» на выходах счетчика четвертого разряда через схему совййдения проходит импульс с формироваТеля тактовых импульсов АЦП, который через инвертор на микросхеме MCI5.2 подается на формирователь подсвета (микросхема МС32).

С выхода формирователя подсвета (микросхема МС32) сформированные импульсы подсвета через инвертор на микросхеме МСЗ 1.3 поступают на схему подсвета ЭЛТ осциллографа.

5. 5. Конструкция

  • 5. 5. 1. Прибор выполнен в пластмассовом корпусе настольного типа горизонтального построения (см. рис. 1).

  • 5. 5. 2. При транспортировании, хранении и переносе на прибор со стороны передней панели надевается крышка 1 (см. рис. 2), в который укладывается делитель 4, контакт 3, пробник 2. Крышка также предохраняет лицевую панель в нерабочем состоянии прибора.

  • 5. 5. 3. Конструкция прибора представлена на рис. 10.

Прибор состоит из следующих устройств:

  • — корпуса;

  • — ЭЛТ;

  • — усилителя;

  • — выходного усилителя;

  • — развертки;

  • — аналогового преобразователя;

  • — преобразователя информации.

5. 5. 4. Корпус прибора выполнен литьем из ударопрочного полистирола и состоит из двух частей — корпуса 15 и крышки 5, которые крепятся между собой четырьмя винтами. В корпусе предусмотрены элементы установки и крепления ПУ й других деталей. Для удобства работы с прибором и перемещения его на.небольшие расстояния предусмотрена нЬжка — подставка 18.

5. 5. 5. Усилитель 14 выполнен совместно с линией задержки 11, силовым трансформатором 12 и выключателем сети 13, которые крепятся на кронштейне 10. На кронштейне со стороны передней стенки также крепятся переключатель «У/ДЕЛ> входного делителя, розетка СР-50-73 ФВ входа прибора « -D Y* и переменный резистор СПЗ-9а («     »),

Силовой трансформатор выполнен на типовом, сердечнике ШЛ16X25 и закреплен четырьмя винтами. Мольные данные трансформатора приведены в приложении 3.

Линия задержки представляет собой кабель РС-200-3-16 длиной 0,48 м, уложенный в отбортовках кронштейна, и распаивается непосредственно на усилитель.

Усилитель представляет собой ПУ размерами 150X200 мм, включает в себя низковольтный источник г» ига иля, схему питания ЭЛТ и усилитель КЕО.

КдеструШ! opitept

5 — крышка; б — АЦП; 7 — преобразователь информации; 8 — экрая; 9 — усилитель; 10 — кронштейн; 11 — линия задержки; 12 — силовой трансформатор; 13 — выключатель сети; 14 — усилитель; 15 — корпус; 16 — рае вертка; 17 — держатель; 18 — подставка; 19 — шнур питания

Рве. 10.

Непосредственно на ПУ распаян переключатель П2К на 2 модуля, коммутирующий режимы работы прибора («ОС-ЦИЛЛ/У, k £2») и переключающий вход К,ВО осциллографа (« ~ / «>). На ПУ также размещены переменные резисторы СПЗ-9а управления фокусом и яркостью луча («0», « #  >).

оси которых выведены на переднюю панель.

Для обеспечения электробезопасности выключатель сети размещен на изоляционном кронштейне и коммутируется изоляционным толкателем, выведенным на переднюю панель (кнопка СЕТЬ).

5. 5. 6. Усилитель 9 представляет собой ПУ размерами 90x100 мм. Расположен у задней стенки прибора рядом с цоколем ЭЛТ. Такое расположение вызвано необходимостью максимального приближения выходных каскадов усилителя к пластинам ЭЛТ для получения минимальной выходной емкости усилителя.

5. 5. 7. Развертка 16 представляет собой ПУ размерами 90x120 лас, который крепится к кронштейну, на котором раз* 36

Ыещевы переключатель БРЕМЯ/ДЕЛ, переменные реэисЮры СПЗ-9а (< ■   » и «УРОВЕНЬ») н гнездо «^^ ЗАПУСК»

для подключения сигнала внешней синхронизации.

Непосредственно на ПУ распаян переключатель П2К на 4 модуля, управляющий работой развертки в режимах «и$//пз», {р », «ВНУТР/ВНЕШ», «ТВ/НОРМ».

Развертка установлена в правой части прибора.

5. 5. 8. ЭЛТ расположена в' левой верхней части прибора. Во избежание наводок на пластины ЭЛТ помещена в экране 8, выполненном из электромагнитного материала. ЭЛТ фиксируется держателем 17 и каркасом корректирующей катушки.

Каркас катушки крепится к кронштейну двумя винтами, а держатель закреплен в кронштейне защелками.

5. 5. 9. Элементы схемы мультиметра размещены на двух ПУ размерами 100X200 мм и состоят из аналогового преобразователя 6 и преобразователя информации 7.

Оба ПУ устанавливаются и крепятся в пазах корпуса.

На ПУ аналогового преобразователя распаян переключатель П2К на 5 модулей, коммутирующий режимы работы мультиметра «У/кЙ» и четыре положения входного делителя «XI», «Х10», «Х102», «Х103». На ПУ также расположены четы* ре входа «1 Л У», «2,5 У», «Л Й», «±», которые выведены на лицевую панель.

5. 5. 10. Держатель сетевого предохранителя расположен на кронштейне у задней стенки прибора и закрывается крышкой.

5. 5. 11. Питание к прибору подводится через шнур питания 19, который распаян в приборе. В нерабочем положении шнур укладывается на ножках задней стенки прибора.

5. 5. 12. Назначение органов управления и регулирования с указанием их условных обозначений на приборе приведено в табл. 2, а их расположение показано на рис. 1Г.

Таблица 2

Органы управления и регулирования

Назначение

Примечание

Кнопка СЕТЬ Переключатель «ОСЦИЛ/У, к С»

Включение прибора

Переключение режимов работа прибора — «осциллограф», «мультиметр»

Ручка «       »

Регулирование фокусировки

Ручка « -      »

Регулирование яркости

Органы управления и регулирования

Назначение

Приме

чание

Гнездо «

Подключение исследуемого сигнала

Переключатель

Установка открытого или закрытого входов КВО

Переключатель У/ДЕЛ

Установка-коэффициентов отклонения

Переключатель ВРЕМЯ/ДЕЛ

Установка коэффициентов развертки

Переключатель <ms/ps>

Грубое переключение коэффициента развертки

Переключатель

<Л/1Г»

Переключение полярности запускающего сигнала

Переключатель ВНУТР/ВНЕШ, ТВ/НОРМ

Переключение режимов синхронизации

Ручка УРОВЕНЬ

Установка уровня запуска развертки

Гнездо «      *

Подключение сигнала внешней синхронизации

Переключачель

«У/!’ Лж

Установка режимов работы мультиметра

Переключатель

<Х 1», «X10», <Х 102», «Х103»

Установка диапазона измерения мультиметра

Гнездо <1 kV>

Подключение измеряемых напряжений более 2,5 В

Гнездо «2,5 V»

Подключение измеряемых напряжений до 2,5 В

Гнездо <kQ>

Подключение измеряемых сопротивлений

На правую стенку прибора выведены под шлиц оси резисторов:

«КОРР. УСИЛ.> — для корректировки коэффициентов отклонения;

«БАЛАНС» — для балансировки усилителя вертикального отклонения.

На верхнюю стенку прибора выведена под шлиц ось резистора «КОРР. РАЗВЕРТКИ» — для корректировки коэффициентов развертки.

Расположен opneoa упрамевжя на передней панем

Рже. 11.

в. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

  • 6. 1. Наименование прибора, товарный знак предприятия-изготовителя и знак Госреестра нанесены на переднюю панель, условное обозначение прибора С1-112 — на переднюю панель и правую боковую стенку, заводской порядковый номер, присвоенный при изготовлении, — на заднюю стенку прибора

  • 6. 2. Для облегчения ремонтных работ предусмотрены следующие маркировки:

  • — на ПУ. стенках и кронштейнах около установленных элементов нанесены позиционные обозначения в соответствии с электрической принципиальной схемой;

  • — концы каждого провода в жгуте имеют цифровую маркировку;

  • — в плоских жгутах, заканчивающихся розетками, обеспечена маркировка первого контакта.

  • 6. 3. С целью ограничить доступ внутрь приборе и для со-ф хранения гарантии завода-изготовителя в пределах указанного гарантийного срока и гарантий ведомственной метрологической службы в пределах межповерочного интервала времени предусмотрено нломбирование прибора. Пломбируются два винта, крепящие корпус прибора с крышкой и кронштейном усилителя.

Для.сохранности комплекта прибора при транспортировании предусмотрено пломбирование транспортной тары.

  • 7. ОБЩИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

  • 7. L При распаковке прибора проверьте целостность заводских пломб.

  • 7. 2. При внешнем осмотре прибора проверьте:

  • — комплектность прибора согласно разделу «Состав прибора»;

  • — состояние лакокрасочных и гальванических покрытий;

  • — отсутствие механических повреждений кожуха, лицевой панели, регулировочных и соединительных элементов по причине некачественной упаковки или неправильного транспортирования;

  • — крепление органов управления и регулирования, плавность их хода и обеспечение фиксации во всех позициях при совпадении указателя позиции с соответствующими надписями на панели прибора.

  • 7. 3. Установите прибор на рабочее место, выполняя следующие требования:

  • — не допускается установка на прибор других приборов и предметов;

  • — в помещении, где установлен прибор, не должно быть вибраций, сотрясений, сильных электрических и магнитных полей;

  • — на экран ЭЛТ прибора не должны попадать прямые солнечные лучи.

7. 4. Соблюдайте условия эксплуатации прибора, изложенные в разделе «Назначение».

7. 5. Сделайте отметку в формуляре о начале эксплуатации.

  • 7. 6. До включения прибора ознакомьтесь с разделами «Указания мер безопасности» и «Подготовка к работе».

  • 8. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

8.1. По степени защиты от поражения электрическим током прибор относится ко 2-му классу защиты в соответствии с требованиями ГОСТ 12.2.007.0—75.

  • 8. ,2. В Приборе имеются напряжения 80—650, 2000 В, опасные для жизни, поэтому при эксплуатации, контрольно-профилактических и регулировочных работах, производимых с прибором, строго соблюдайте соответствующие меры предосторожности:

  • — перед включением прибора в сеть питания убедитесь в исправности сетевого соединительного шнура;

  • — при проведении измерений при обслуживании и ремонте соедините используемые приборы с шиной заземления;

  • — при ремонте прибора~замеиу. лгобого элемента производите только при отключенном шнуре;

— при регулировании и измерениях в схеме прибора Поль* зуйтесь надежно изолированным' инструментом и пробниками.

  • 8. 3. Во избежание электрического удара в особо опасном месте прибора *» установлен защитный щиток предупредительный знак «

    и нанесен

    ‘I-

    отключения отключайте

  • 8. 4. Разборку схемы соединений начинайте с от сети питания всей аппаратуры, последним прибор.

  • 9. ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Во избежание выхода ЭЛТ из

строя реко-

мендуется перед включением прибора в сеть ручку <      »

установить в положение, соответствующее минимальной яркости луча, т. е. в крайнее против часовой стрелки положение.

До включения прибора произведите следующие операции:

  • — убедитесь в наличии плавких вставок в цепи сети питания;

  • — произведите внешний осмотр прибора, убедитесь в отсутствии механических повреждений и неисправностей;

  • — кнопку СЕТЬ установите в’выключенное положение;

  • — установите органы управления в исходные положения, указанные в табл. 3;

  • — подключите вилку Сетевого соединительного шнура к розетке питания.

Нажмите кнопку СЕТЬ, при этом должна загореться индикаторная лампочка рядом с кнопкой СЕТЬ.

Таблица 3

Органы управления и регулирования

Обозначение

Исходное положение

Кнопка

СЕТЬ

Не нажата

Резистор

«# •

Крайнее левое

Резистор

«0»

Среднее

Кнопка

ВНУТР/ВНЕШ

Нажата

Резистор

« ♦♦ »

Среднее

Резистор

• 4 •

Среднее

Кнопка

Не нажата

Продолжение пвя. 8

, Органы управления и регулирования

Обозначение

Исходное положение

Кнопка

«ии , V

Не нажата

Кнопка

ТВ/НОРМ

То же

Переключатель

ВРЕМЯ/ДЕЛ

«2»

Переключатель

У/ДЕЛ

«1»

Кнопка

«*** / ж»

Не нажата

Резжстор

УРОВЕНЬ

Среднее

Кнопка

ОСЦИЛ./У, k Q

Нажата

Кнопка

* кВ *

Нажата

Кнопка

«XI»

Не нажата

Кнопка

«Х10»

То же

Кнопка

«Х1оь

То же

Кнопка

«Х1Р»

Нажата

10. ПОРЯДОК РАБОТЫ

  • 10. 1. Подготовка к проведению измерений в режиме осциллографа

10. 1. L. Выполните операции, изложенные в разделе «Подготовка к работе».

10.-1. 2. После включения прибора убедитесь в его функционировании путем проверки действия основных органов управления в нижеуказанной последовательности:

  • — установите органы управления в положения, указанные

в разделе 9, ручкой «     » добейтесь появления линии раз

вертки на экране ЭЛТ;

  • — добейтесь органами управления « * » и « 0 » оптимальной яркости и фокусировки луча развертки;

  • — сместите ручкой «       » качало развертки в левую

часть экрана;

  • — ручкой « ф » сместите луч размерах» в центр экрана.

10.1.3. Прибор готов к проведению измерений через 5 мня. после включения.

  • 10. 1. 4. Проведите балансировку усилителя вертикального отклонения (в процессе эксплуатации сохранность балансн-ровкн периодически проверяйте и при необходимости по*? страивайте резистором БАЛАНС., выведенным пол шлиц па правую стенку прибора).

Для этого:

  • — установите переключатель У/ДЕЛ. в положение «0,5>;

  • — установите ручкой <     » луч в центр экрана:

  • — переведите переключатель У/ДЕЛ. н положение <1>.

Если луч сместился от центра экрана, то ручкой БАЛАНС установите его в центр экрана.

Повторите подстройку несколько раз. Считайте балансировку законченной, если луч на экране перемешается не более 2,5 мм при переключении переключателя У/ДЕЛ.

  • 10. 1.5. Откалибруйте прибор следующим образом.

Установите органы управления прибора в следующие положения:

  • — переключатель У/ДЕЛ — « ▼ »;

  • — переключатель ВРЕМЯ/ДЕЛ — «2»;

  • — кнопку «ms/ns» — «ms>;

  • — кнопку ВНЕШ. ВНУТР.—ВНУТР.

Синхронизируйте изображение ручкой УРОВЕНЬ. Проведите подстройку калибровки прибора резистором КОРРЕКТ. УСИЛ., если амплитуда калибровочных импульсов меньше или больше 5 делений.

Считайте калибровку коэффициента отклонения законченной, если амплитуда калибровочных импульсов ж экране ЭЛТ занимает 5 делений по вертикали.

Проверьте калибровку коэффициента развертки.

Приведите при необходимости подстройку коэффициента развертки резистором КОРРЕКТ. РАЗВЕРТКИ.

Считайте коэффициент развертки откалиброванным, если в положении «2» переключателя ВРЕМЯ/ДЕЛ. период калибрационного сигнала Занимает 10 делений шкалы ЭЛТ при питании прибора от сети частотой 50 Гц или 8,3 деления при питании от сети частотой 60 Гц.

10. 1. 6. Производите необходимые измерения и наблюдения по экрану ЭЛТ, снабженному внутренней шкалой, используемой для измерения по вертикали и горизонтали. Шкала разделена на 6.6 делений по вертикали и 10 делений по горизонтали (1 деление равно 6 мм).

10. 1. 7. Для подключения исследуемого сигнала к прибору используйте делитель 1:1, 1: 10. Применяйте делитель 1 :1 для исследования сигналов амплитудой от 10 мВ до 30 В, при

^том входной импеданс прибора 1 МОм с параллельной £м« костью 30 пФ (без учета емкости кабеля).

Пользуйтесь делителем 1:10 при исследовании сигналов амплитудой до 250 В, а также при необходимости увеличения входного сопротивления прибора до 10 МОм и уменьшения входной емкости до 25 пФ.

Проверьте правильность настройки компенсапии делителя 1:10. Для этого переклЬчатели У/ДЕЛ и ВРЕМЯ/ДЕЛ установите в положения «0,1» и «0.1» ms* соответственно. Делитель подключите к контрольной точке на правой боковой стенке прибора. Изменяя емкость подстроечного конденсатора С2 (рис. 5 приложения 5)‘> добейтесь минимальной неравномерности линии развертки.

  • 10. 1. 8. При работе прибора в режиме максимальных чувст-вительностей пользуйтесь контактом 3 (см. рис. 2). Контакт наденьте на корпус делителя и закрепите так. чтобы винт контакта имел непосредственный контакт с экраном делителя. Подсоедините крепящий винт коротким проводником к клемме заземления источника сигнала.

  • 10. 2. Подготовка к проведению измерений в режиме мультиметра

10. 2. 1. Выполните операции, изложенные в разделе «Подготовка к работе». Кнопку «ОСЦИЛ/У, k й» установите в положение «У. k й».

10. 2. 2. Прогрейте прибор в течение 5 мин.

10. 2. 3. Подсоедините к входным гнездам «1 kV* или «2,5 У» и «±» пробник 2 (см. рис. 2).

Установите кнопку «У, k Й» в положение «У».

Нажмите кнопку «XI».

Виоверьте работоспособность прибора, для чего соедините между собой концы пробника.

На экране ЭЛТ прибора должны индицироваться нули, возможна индикация отрицательной или положительной единицы младшего разряда, децимальная точка должна располагаться после нуля высшего разряда.

10. 2. 4. Для проведения измерений активных, сопротивлений подсоедините пробник 2(см. рис. 2)к гнездам «Л Й» и «±».

Кнопку «У/Ай» установите в положение «&Й>.

Нажмите кнопку «XI».

Проверьте работоспособность прибора, для чего соедините между собой концы пробника.

На экране ЭЛТ должна индицироваться отрицательная или положительная единица младшего разряда, децимальная точка должна располагаться после нуля высшего разряда.

При разомкнутых концах пробника на экране ЭЛТ должен индицироваться знак перегрузки.

  • 10. 3. Проведение измерений в режиме осциллографа

  • 10. 3. 1. Прибор имеет:

  • — открытый вход «<=* >, предназначенный для исследования процессов, содержащих в своем спектре постоянную составляющую или низкие частоты (менее 50 Гц);

закрытый вход «~», предназначенный для исследования электрических процессов, не содержащих в своем спектре низких частот мен₽е 50 Гц, а также для отделения постоянной составляющей.

  • 10. 3. 2. Для исследования формы сигналов кнопку ТВ/НОРМ. установите в ненажатое положение.

Синхронизацию развертки производите:

  • — исследуемым сигналом (кнопка ВНУТР./ВНЕШН.— НАЖАТА);

  • — внешним синхронизирующим сигналом, подаваемым на гнездо « @ ЗАПУСК» (кнопка ВНУТР./ВНЕШН. — не нажата).

Устойчивости синхронизации развертки добейтесь ручкой УРОВЕНЬ.

Кнопкой «JT/TT» осуществляйте запуск развертки от положительной или отрицательной части сигнала.

  • 10. 3. 3. При исследовании телевизионного сигнала кнопку ТВ/НОРМ. установите в нажатое положение..

Синхронизацию развертки производите исследуемым сигналом (кнопка ВНУТР./ВНЕШН. — нажата). Режим «ТВ» позволяет проводить синхронизацию развертки кадровыми синхроимпульсами телевизионного сигнала. Устойчивости синхронизации развертки добивайтесь ручкой УРОВЕНЬ.

  • 10. 3. 4. При измерении прибором временных интервалов проводите следующие операции:

  • — установите изображение измеряемого временного интервала ручкой « 4-4  » симметрично в центр экрана;

  • — измерение проводите либо по правым, либо по левым краям линии изображения (для уменьшения погрешности измерения за счет ширины линии луча);

  • — выберите коэффициент развертки (точность измерений временных интервалов увеличивается при увеличении длины измеряемого интервала по экрану ЭЛТ).

Определите измеряемый временной интервал как произведение длины измеряемого интервала на экране по горизонтали (в делениях) на значение выбранного коэффициента развертки.

10. 3. 5. При измерении прибором амплитуды исследуемых сигналов проведите следующие операции:

  • — ручками < £ > я <        установите изображение

сигнала таким образом, чтобы один из уровней сигнала совпадал с делениями шкалы ЭЛТ;

  • — проводите измерения либо по нижним, либо по верхним краям линии изображения (для уменьшения погрешности измерения за счет ширины линии луча);

  • — выберите положение переключателя V/ДЕЛ таким, чтобы размер исследуемого сигнала получался наибольшим в пределах рабочей части экрана.

Амплитуду исследуемого сигнала определите как произведение измеренного размера исследуемого сигнала в делениях на значение выбранного коэффициента отклонения.

При работе с делителем 1:10 полученный результат умножьте на 10.

10. 4. Проведете измерений в режиме мультиметра

  • 10. 4. 1. Для проведения измерений подготовьте прибор к измерениям согласно подразделу 10. 2.

  • 10. 4. 2. Измерение постоянного напряжения до 2,5 В осуществляйте, подавая измеряемое напряжение на гнездо «2,5 V» при положении переключателя диапазонов в положение «XI».

Измерение напряжения до 1000 В осуществляйте, подавая измеряемое напряжение на гнездо «1 kV* при положении переключателя диапазонов «Х10», «ХЮ2», «Х108».

Во избежание повреждения прибора не перегружайте его вход. Если на экране ЭЛТ индицируется знак перегрузки в виде 5 мерцающих матриц цифр и децимальных точек, переключайте входной Делитель на более грубый предел и, если знак перегрузки на грубом пределе сохраняется, отсоедините прибор от объекта измерения.

  • 10. 4. 3. Измерение активных сопротивлений в диапазоне от 1 Ом до 2,5 МОм осуществляется на 4 пределах измерений (2,5; 25; 250; 2500 кОм) с возможным 15-процентным расширением пределов измерения в положениях множителя «Х1>, «ХЮ», «Х102», «ХЮ®».

Напряжение постоянного тока на входе      не превы

шает 5 В.

Во избежание повреждения прибора не допускайте попадания внешнего напряжения на вход «k й» прибора.

11. ХАРАКТЕРНЫЙ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

  • 11. 1. Перечень характерных неисправностей я методы их устранения

  • 11. 1. 1. Поиск неисправности начинайте с установки органов управления в положения, указанные в табл. 3.

Перечень характерных неисправностей, их внешние проявления, вероятные причины, а также методы устранения приведены в табл. 4.

Таблица 4

Наименование неисправности, внешнее проявление н дополнительные признаки

Вероятная причина неисправности

Метод устранения

При включении кнопки СЕТЬ лампочка СЕТЬ не горит

При включении прибора перегорает плавкая вставка Пр1

Перегорела плавкая вставка Пр1

Короткое замыкание в цепи латания

Отсутствует луч на экране ЭЛТ

Не перемещается луч по вертикали

Не перемещается луч по горизонтали

Не запускается развертка

Нет питающих напряжений 12 и минус 12 В

Плохой контакт панели ЭЛТ

Нет всех необходимых питающих напряжений ЭЛТ

Неисправна ЭЛТ, неисправны транзисторы Т22, Т31, Т53, Т55

Неисправен резистор R351

Неисправны транзисторы Т14-Т19, ТЯ, Т56 Неисправен резистор R347

Неисправны транзисторы Т8—Т12

Неисправны диоды Д1, Д2

Нет контакта в переключателе В6

Сменить плавкую вставку Пр1

Проверить исправность силового трансформатора Тр2, цепей накала ЭЛТ, сигнальной лампочки, блоков выпрямителей Д18—Д20; неисправные заменить

Проверить исправность транзисторов 144, Т47,

Исправить контакт или' заменить панель Проверить и устранить неисправность в цепях питания ЭЛТ

Заменить ЭЛТ Неисправный транзистор заменить

Заменить резистор

Неисправный транзистор заменить

Заменить резистор

Неисправный транзистор заменить

Неисправный диод заменить

Исправить или заменять переключатель

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная причина неисправности

Метод устранения

Генератор развертки не синхронизируется

Не работает калибратор

Виден обратный ход луча

Отсутствуют или искажены матрицы цифр на экране ЭЛТ

На экране ЭЛТ индицируется матрица одной -цифры

На экраце ЭЛТ постоянно индицируется произвольное число

На экране ЭЛТ постоянно индицируется Б матриц и -5 децимальных точек

Неисправны транзисторы Т1-Т7

Неисправен резистор R335

Неисправен транзистор Т45

Неисправны транзисторы Т34, Т35

Отсутствуют или плохой контакт в разъемах Ш32, Ш36

Неисправен задающий генератор (МС26, С68) Неисправны транзисторы Т62, Т64—Т70

Неисправны микросхемы МС24, МС27, МСЗО, транзистор Т63

Отсутствуют или плохой контакт в разъемах Ш32, Ш36

Неисправен транзистор Т83

Отсутствует или плохой контакт в разъемах Ш32, Ш36

Неисправна микросхема МС32

Неисправный транзистор заменить

Заменить резистор

Неисправный транзистор заменить

Неисправные транзисторы заменить

Плохой контакт устранить

Неисправные элементы генератора заменить Неисправные транзисторы заменить           ,

Заменить неисправные микросхемы,. заменить неисправный транзистор

Плохой контакт в разъемах устранить

Заменить неисправный транзистор

Плохой контакт в разъемах устранить

Заменить неисправную микросхему

Знак «—> индицируется при измерении положительных напряжений

Отсутствует или плохой Плохой контакт в разъе-конта кт в разъемах Ш32, мах устранить Ш36

Отсутствует или неправильная индикация децимальной точки

Неисправны микросхемы МС32, МС36

Отсутствует или плохой контакт в разъеме Ш35

Неисправен переключатель входного делителя («Х1>, <Х10>, «Х102», «Х103»)

Заменить неисправную микросхему

Плохой контакт в разъеме устранить

Заменить переключатель

  • 11. 1. 2. Для облегчения ремонтные работ в приборе предусмотрены соответствующие маркировки (раздел «Марки-

ровавие и пломбирование»), а в приложениях даны таблицы напряжений, планы размещения радиоэлементов, данные на* мотки трансформаторов.

  • 11. 1. 3. При отыскании неисправностей прибора в части мультиметра необходимо руководствоваться следующими правилами:

  • — для всех логических микросхем, выполняющих функцию И—НЕ, характерным признаком выхода из строя является сохранение на выходе микросхемы лог. «1» при наличии лог. «1» на всех ее входах или лог. «О» при наличии лог. «О» на одном из входов;

для всех логических микросхем, выполняющих функцию И—ИЛИ—НЕ, характерным признаком выхода их из строя является сохранение на выходе микросхемы лог. «1» при наличии лог. «1» на входах И или сохранение на выходе микросхемы лог. «О» при наличии лог. «О».на входах ИЛИ.

  • 11. 2. Правила разборки и сборки

  • 11. 2. 1. Для производства ремонтных работ произведите разборку прибора в следующей последовательности: •

  • — отвинтите 4 винта, крепящих крышку к корпусу;

  • — снимите крышку 5;                         --

  • — отвинтите 3 винта, крепящих ПУ усилителя 14 к корпусу;-

  • — отсоедините разъемы ПУ 6, 7, 9 и извлеките их из лазов корпуса;

  • — придерживая за кронштейн 10, извлеките прибор из корпуса.

  • 11. 2. 2. Замену любого элемента, вышедшего из строя, в усилителях, развертке, аналоговом преобразрвателе и преобразователе информации проводите после выполнения п. 11.2.1.

Для облегчения доступа к элементам высоковольтного источника питания снимите ЭЛТ, при этом улучшается доступ к сетевому выключателю и другим элементам усилителя.

  • 11. 2. 3. Замену ЭЛТ производите следующим образом:

  • — снимите ручки с переменных резисторов (< 0 ». « * >,

« 44   « ф » и УРОВЕНЬ) и переключателей У/'ДЕЛ-,

ВРЕМЯ/ДЕЛ. Для этого снимите декоративные колпачки с ручек переменных резисторов с помощью ключей, эскизы которых приведены в приложении 6, освободите гайки цанговых зажимов ручек;

  • — снимите лицевую панель;

  • — снимите панель ЭЛТ;

  • — снимите держатель 17;

— перемещая ЭЛТ к передней стенке прибора, извлеките ЭЛТ из защитного экрана.

И. 2. 4. Замену Д19 производите блоком выпрямительным КЦ405В, подобранным по прямому напряжению.

Прямое напряжение на каждом диоде блока выпрямительного должно быть не более 0,95 В при прямом токе 0,6Л.

  • 11. 2. 5. Сборку производите в обратном порядке.

  • 11. 3. Методы регулирования прибора после ремонта

П. 3. I. После ремонта прибора проверьте его характеристики, приведенные в пп. 3. 1. 3, 3.1.5—3.1.9, 3.1.16, 3.2.2, 3.2.4 и при необходимости произведите его регулирование.

  • 11. 3. 2. Для обеспечения нормальных характеристик прибора до регулирования проверьте и при необходимости подстройте источники питания минус 12 В, 12 В резисторами R168, R162 соответственно. Значения питающих напряжений должны быть минус (12*0,1) В, (12*0,1) В.

  • 11. 3. 3. Проведите балансировку усилителя вертикального отклонения согласно п. 10. 1. 4.

11. 3. 4. Проведите настройку коэффициентов отклонения резистором R113 (КОРР. УСИЛ), ось которого выведена под шлиц на правой стенке прибора, согласно п. 10. 1. 5.

11. 3. 5. Проведите настройку коэффициентов развертки резистором R33 (КОРР. РАЗВЕРТКИ), ось которого выведена под шлиц на крышке прибора, согласно п. 10. 1. 5.

11. 3. 6. Проведите настройку изображения матриц цифр на экране ЭЛТ. Для-этого переключатели «ОСЦИЛ.» V, Лй» и «У/£й> установите в положения «V, Л О» и «£й> соответственно. На экране ЭЛТ наблюдайте изображение пяти матриц в виде цифры 8.                              —

Резисторами R247 и R256 добейтесь правильной формы изображения матриц цифр без ступенек и разрывов.

11. 3. 7. Проведите настройку точности измерения прибора в режиме измерения напряжений. Для этого переключатели «ОСЦИЛ./V; k Й» и «V/Л Й» установите в положения «V, k Й» и «У» соответственно. Переключатель входного делителя установите в положение «Х1>.

На вход прибора «2,5 V» подайте положительное напряжение 2 В с прибора В1-12. Резистором R297 установите на экране ЭЛТ прибора значение напряжения (2000*2) мВ. Резистором R287 проведите аналогичную регулировку при подаче на вход прибора напряжения минус 2 В.

Резистором R328 добейтесь, чтобы погрешность измерения положительных и отрицательных напряжений 5 мВ не превышала * 1 мВ.

- 11. 3. 8. Проведите настройку точности измерения прибора в режиме измерения активных сопротивлений. Для этого переключатели «ОСЦИЛ./V, k Й> и <V/fc D> устайбби1е ft ЛбЛбЖб-ния«^//гй»и «Лй» соответственно. Ко входу прибора «fe й>, « ± > подключите магазин сопротивлений МСР-63, установив на нем сопротивление 2 кОм.

Резистором R268 добейтесь, чтобы погрешность измерении сопротивления не превышала 4 Ом.

  • 11. 3. 9. После смены ЭЛТ проведите .корректировку искажения изображения из-за неперпендикулярности пластин.

Резистором R214 добейтесь, чтобы линии фронта и среза изображения импульса были параллельны вертикальной линии шкалы, резистором R204 добейтесь совмещения линии развертки с горизонтальной линией шкалы ЭЛТ.

Резистором R199 добейтесь минимальных геометрических искажений изображения на экране ЭЛТ (астигматизм)

Проделайте операции, указанные в пп. И. 3. 3—11. 3. 6.

  • 12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 12. 1. С целью обеспечить постоянную исправность и готовность прибора к использованию по прямому назначению соблюдайте установленные в. этом разделе порядок и правила технического обслуживания прибора.

  • 12. 2. Внешний осмотр прибора предусматривает проверку;

  • — крепления органов управления и регулирования, ‘ плавности их действия и четкости фиксации;

- состояния лакокрасочных и гальванических покрытий;

— Исправности кабелей и комплектности прибора;

  • — общей работоспособности прибора.

1.3. ПОВЕРКА ПРИБОРА

  • 13. 1. Введение

  • 13. 1. 1. Настоящий раздел составлен в соответствии с требованиями ГОСТ 8.311-78 «Осциллографы электроннолучевые. Методы и средства поверки» и устанавливает методы и средства поверки прибора.

Порядок поверки прибора определяется ГОСТ 8.002-71. .«Организация и порядок проведения поверки, ревизии и экспертизы средств измерений».

  • 13. 1. 2. Периодичность поверки в соответствии с этим государственным стандартом устанавливается:

  • — для приборов, подлежащих государственной поверке, органами государственной метрологической службы;

  • — для приборов, подлежащих ведомственной поверке, органами ведомственной метрологической службы.

Рекомендуемая предприятием-изготовителем периодичность проведения поЕерки — один раз в год.

1^. 2. OnejMin^a а тдет Лишрп

13. 2. 1. При проведении поверки должны производиться операции и применяться средства поверки, указанные в табл. 5.

Таблица 5

Номер пункта    1

раздела поверки. 1

Наименование операций, производимых при позерке

Поверяемые откеткв

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

13. 4.1

[

Внешний осмотр

— \

13.4. 2

Опробование

Определение метрологических параметров:

Г5-53, И1-9

13. 4. 3

— определение ширины линии луча

В центре у верхней и нижней границ шкалы ЭЛТ

Не' более 0,8 мм

Г5-53

13.4.4

— определение погрешности коэффициентов отклонения

Все коэффи-< циенты отклонения

5% при измерении на четырех и шести делениях

8% — при измерении на двух делениях

И.1-9

13.4. 5

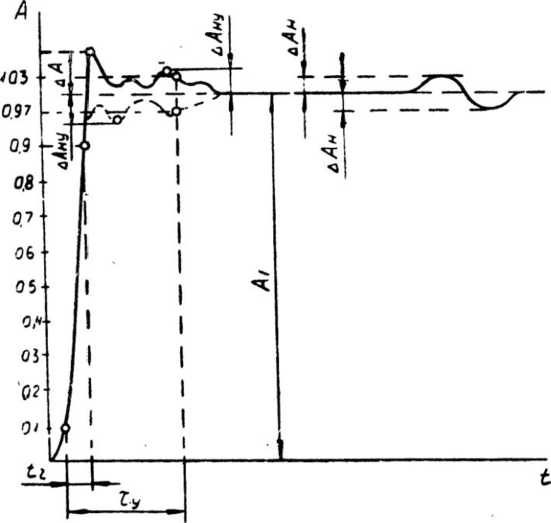

— определение времени нарастания ПХ

То же

35 нс

— определение времени установления ПХ

120 не

— определение значения выброса ПХ

н

10%

И1-11

13.4.6

— определение неравномерности вершины ПХ

Коэффициенты отклонения 0.05;’ 0,5;

1 В/деление

3%

И1-11

13.4.7

— определение погрешности коэффициентов развертки

Все коэффициенты развертки

5%

И1-9

Продолжейве табл. S

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые

отметки

Допускаемые значения погрешностей или предельные значения определяемых параметров

Средства поверки

образцовые

вспомогательные

13.4.8

— определение погрешности измерения напряжения постоянного тока

Во всех положениях входного делителя

UK

В1-12

13.4.9

—определение погрешности измерения активных сопротивлений

То же

Л.

(2±0,1-^~-) %••

МСРЗ, Р4075 Р4076

Примечания. !• — UK предел измерения, В.

U* — измеряемое напряжение, В,

  • 2. •• — /?к — предел измерения, кОм.

RT измеряемое сопротивление, кОм.

  • 3. Вместо указанных в табл. 5 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемо* точностью.

  • 4. Все средства поверки должны быть нсправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственно* или ведомственной поверке.

  • 5. Операции по пп. 13. 4. 3, 13. 4. 6 должны производиться после выпуска приборов из ремонта.

13. 2. 2. Основные технические характеристики средств поверки указаны в табл. 6.

Таблица в

Основные технические характеристики средств поверки

Рекомендуемое средство поверки (обозначение)

Наименование средства по-' верки*

1

1

пределы измерений

1

погрешность

_

Примечание

Образцовые средства поверки

Генератор

Длительность

испытательных

импульса

импульсов

1—100 м кс Время нарастания 10 нс. Выброс не более 1%

Неравномерность не более 1%

Калибратор

Длительность

осциллографов

импульса

импульсный

0,35 • io—в—

(калибратор)

Магазин сопро

0,5 с Амплитуда ИМПУЛЬСОВ ЗОжВ—ЗОВ Период повторения 0,1 мкс! деление—50 мс/деление

тивлений

1 Ом— тООкОл

Магазин сопро

100 кОм—

тивлений

1 МОм

Магазин сопро

тивлений

1

1-2 МОм

Прибор для по

Калиброванные

верки вольтмет

напряжения

ров, дифференциальный вольтметр

\ мВ—1000 В

И1-11

3,5 • IO-» с/а

И1-9

(/а — амплитуда импульса, В

±10-4 Г*

0,5%

МСР-63

Тк — период импульса, мкс

0,5%

Р4075

0,5%

Р4076

0,25%

В1-12

Вспомогательные средства поверки

Генератор импульсов (генератор)

Длительность импульса 0,35.10-е— 0,5 с

  • 13.< 3. Условия поверки и подготовка к вей

13. 3. 1. При проведении поверки соблюдайте следующие условия:

—♦ температура окружающей среды, К (°C) 293±5 (20±5);

—- относительная влажность воздуха, %    65±15;

  • — атмосферное давление, кПа (ммрт.ст.) 100±4 (750±30);

  • — напряжение сети питания, В           220±4 или

240±4,8 частотой (50±0,5) Гц либо (60±0,6).

(см. запись в формуляре).

Примечание. Допускается проведение поверки в условиях, реально существующих в лаборатории, цехе и отличающихся от нормальных, если они не выходят за пределы рабочих условий на прибор и на средства поверки, применяемые при поверке.

13. 3. 2. В помещении, в котором проводится поверка, не должно быть вибраций, сотрясений, сильных электрических и магнитных полей, которые могут повлиять на результаты измерений.

13. 3. 3*. Перед проведением операций необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе».

13. 4. Проведение поверки

13. 4. 1. При проведении внешнего осмотра проверьте все требования по п. 7. 2.

Приборы, имеющие дефект, бракуются и направляются в ремонт.                                        4

13. 4. 2. Опробование работы прибора для оценки его исправности проводите по пп. 10. 1. 2, 10. 2. 3—10.2.4.

Затем производите балансировку усилителя вертикального отклонения в соответствии с п. 10. 1.4. Проверку работы органов установки коэффициентов развертки производите следующим образом.

Установите органы управления прибора в следующие положения:

  • — переключатель У/ДЕЛ — «2 У»;

  • — переключатель ВРЕМЯ/ДЕЛ — «0,05 gs»;

  • — кнопка ВНУТР./ВНЕШ. — ВНЕШ.;

  • — кнопка «'■'- / ог > — < ос »;

  • — кнопка « Л./1Г» — « Л».

На вход « е У» прибора подайте с генератора Г5-53 импульсы положительной полярности длительностью 400 нс, периодом повторения 5 мкс.

На вход < -£) > прибора подайте с генератора Г5-53 импульсы синхронизации. Органами регулирования амплитуды импульса генератора Г5-53 установите размер изображения импульса на экране ЭЛТ равным четырем делениям. Ручкой УРОВЕНЬ добейтесь устойчивой синхронизации изображения импульса на экране ЭЛТ. Изображение импульса устанавливается равным 8 делениям по горизонтали.

Последовательно установите все фиксированные значения коэффициента развертки и наблюдайте уменьшение ширины изображения импульсов на экране ЭЛТ. При достижении ширины изображения импульса, равной одному делению, длительность импульса с генератора Г5-53 увеличивайте так, чтобы ширина его изображения на экране ЭЛТ снова была равна восьми делениям. При этом увеличйвайте период повторения импульсов.

Проверку работы прибора в режиме внутреннего запуска производите с помощью генератора Г5-53.

Установите органы управления прибора в следующие положения:

  • — переключатель У/ДЕЛ — «2 У»;

  • — переключатель ВРЕМЯ/ДЕЛ — «0,1 ц«>;

  • — кнопка < =* / ~ > — « ₽* »;                1

  • — кнопка ВНУТР/ВНЕШ. — ВНУТР

На вход « ’Э Y» с генератора Т5-53 подайте импульс положительной полярности длительностью 5 Х) нс, периодом повторения 5 мкс.

Органами регулирования амплитуды импульса генератора Г5-53 установите размер изображения импульса на экране ЭЛТ по вертикали ’ равным 4 делениям. Ручкой УРОВЕНЬ добейтесь устойчивого изображения импульса на экране ЭЛТ Уменьшайте амплитуду импульсов до размера изображения импульса на экране ЭЛТ 0,6 деления. При этом не должно происходить срыва синхронизации. Допускается производить дополнительное регулирование уровня синхронизации ручкой УРОВЕНЬ.

Проверку работы органов установки коэффициентов отклонения прибора проводите с помощью калибратора И1-9

Установите органы управления прибора в следующие положения:

  • — переключатель У/ДЕЛ. — «5тУ>;

  • — переключатель ВРЕМЯ/ДЕЛ. — «200 hs>;

  • — кнопка ВНУТР./ВНЕШ.

Проверьте балансировку усилителя вертикального отклонения прибора согласно указаниям, излаженным в п. 9. 1. 4.

На зход « -*►)  Y>- прибора подайте импульсное напряже

ние с выхода < G* » калибратора И1-9 амплитудой, соответствующей 5 делениям, при коэффициенте отклонения 5л<В/де-ление/Ручкой УРОВЕНЬ прибора добейтесь устойчивого Изображения импульсов на экране ЭЛТ.

Устанавливайте последовательно все фиксированные значения коэффициентов отклонения прибора и наблюдайте уменьшение размера изображения импульсов на экране ЭЛТ. При достижении размера изображения импульсов, равного одному делению, амплитуду импульсов калибратора увеличивайте так, чтобы размер изображения импульсов на экране ЭЛТ снова был равен 5 делениям.

13. 4. 3. Определение ширины луча проводите следующим образом.

Установите органы, управления прибора в следующие положения:                               $

  • — переключатель Е/ДЕЛ — «5 V»;

  • — переключатель ВРЕМЯ/ДЕЛ — «1 ns>;

  • — кнопка ВНУТР/ВНЕШ. — ВНЕШ.

На вход « Y» прибора подайте с генератора Г5-53 импульсы положительной полярности длительностью 25 мкс периодом повторения 50 мкс амплитудой 2—3 В. На экране прибора наблюдайте две линии. Ручкой «    » установите изображение в центральной части экрана ЭЛТ.'Ручками «     »

и «0» установите нормальную яркость и оптимальную фокусировку наблюдаемых линий.

Органами регулирования генератора Г5-53 изменяйте амплитуду импульсов до значения при котором линии соприкасаются.

Ширину линии луча по вертикали в миллиметрах вычислите по формуле:

О)

где U\ — амплитуда импульса, В\

К — коэффициент отклонения по вертикали, В/деление; б — цена деления, равная 6 мм.

Результат считается удовлетворительным, если.ширина линии не более 0,8 мм.

13. 4. 4. Определение погрешности коэффициента отклонения прибора производите путем подачи на вход « е Y> прибора калибрационного импульсного, напряжения с выхода <       > калибратора И1-9.

Определение производите во всех положениях переключателя У/ДЕЛ. для изображения сигнала, равного 4 делениям, и в положении «1 V» — для размера изображения сигнала, равного 2 и 6 делениям.

Переключатель m У/ДЕЛ., У/ДЕЛ. калибратора И1-9 устанавливайте в положение, соответствующее требуемому размаху изображения на экране ЭЛТ. Вращением ручки ДЕВИАЦИЯ’ калибратора напряжения размах изображения на экране ЭЛТ прибора установите равным соответствующему числу делений шкалы (2, 4.. 6)

Погрешность коэффициента отклонения в процентах отсчитайте непосредственно по шкале индикатора калибратора И1-9.

Определение погрешности коэффициента отклонения с делителем 1 : 10 произведите для размаха изображения, равного 4 делениям, в положениях «1 У>, «0,5 У» и «50 тУ» переключателя У/ДЕЛ.

Результаты считаются удовлетворительными, если погрешность коэффициента отражения в любом положении переключателя У/ДЕЛ. не превышает 5%, при измерении на двух делениях — 8%, а при работе с делителем 1:10 — 10%.

13. 4. 5. Определение времени нарастания, выброса и времени установления ПХ проводите путем подачи на вход « е X» прибора импульса с генератора И'1-11, оцейки параметров ПХ по изображению импульсов на экране прибора во всех положениях ручки У/ДЕЛ. для импульсов обеих полярностей.

Схема соединения КИА для измерения параметров ПХ приведена на рис. 12.

Органы управления прибора установите в следующие положения:

  • — переключатель ВРЁМЯ/ДЕЛ. — «0,05 ps>;

  • — кнопка ВНУТР./ВНЕШ. — ВНЕШ.

Органы управления генератора И1-11 установите в следующие положения:

  • — переключатель РЕЖИМ ВЫХОДА — «J"L 65 У> или «V 65 У»;

  • — переключатель ЗАПУСК — ВНУТР.;

  • — кнопка ПЕРИОД — не нажата.

Длительность импульса на генераторе И1-11 н его задержку установите 1 и 0,3 мкс соответственно. Изменением амали-

И

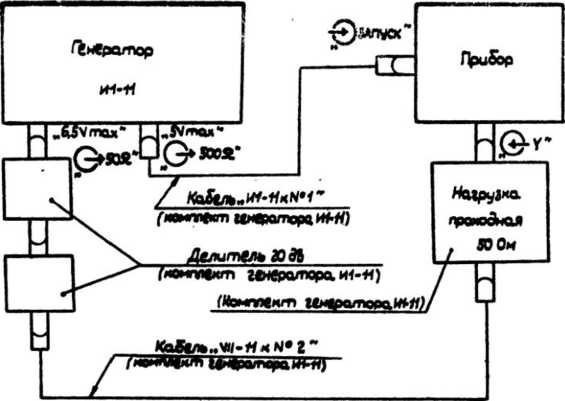

Схема соедоепгё КИА цы «шершня нарлкетоо» ПХ

Qjfe «кшпслл

Iкомплект итератора «■»-«) У с StfumtctM 4:10

Рис. 12

туды импульса генератора Ш-11 величину изображения сигва» ла на экране прибора устан’овнте 5 делений.

Ручкой УРОВЕНЬ добейтесь устойчивой синхронизации изображения сигнала.

По изобра:*^пип сегпйлз на ’.-.тане прибора измерьте время нарастания tp, зремя установления т у амплитуду выброса ДЛ и неравномерности ИХ на участке установления (бНу) согласно рис. 13.

Значение выброса (бв) и неравномерности ПХ на участке установления (бНу) в процентах рассчитайте по формуле:

Л А

. бэ«-^-100,                 (2)

Д Л и V

бн у “          ’ 100,                      (2а)

где Д А — значение выброса ПХ, деление;

Л1 — установившееся амплитудное значение ПХ, деление.

ДЛну — неравномерность ПХ на участке установления, деление.

Определение времени нарастания, выброса на вершине, времени установления и неравномерности ПХ

tr время нарастания; ту — время установления; ДА — выброс; ДАН — неравномерность; Aj — установившееся (амплитудное) значение ПХ; Д Ан у— неравномерность на участке установления. Рис. 13.

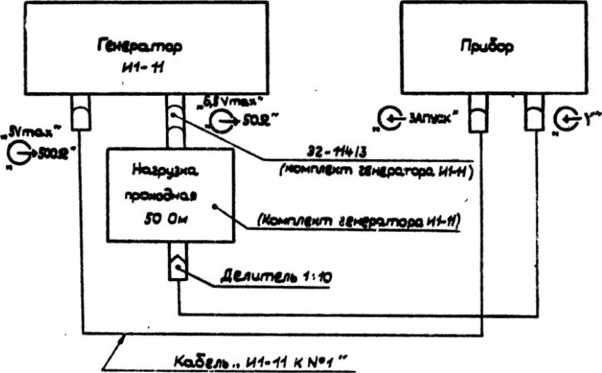

Определите значение параметров ПХ с делителем 1:10 аналогично описанном-' выше р- положении <50mV* переключателя '//ДЕЛ.

Результаты считаются удовлетворительными, если время нарастания ПХ не более 35 нс, время установления не болч.1 120 нс>, выброс на вершине ПХ не превышает 10%.

  • 13. 4. 6. Определение неравномерности вершины ПХ производите путем подачи на вход « е У» прибора импульса генератора И1-11 по схеме, приведенной на рис. 12.

Органы управления прибора и генератора И1-11 установи-те в положение, приведенное з п. 13. 4. 5.

По изображению сигнала на экране прибора измерьте неравномерность ПХ на протяжении 0,4 мкс, начало отсчета ведите от конечного значения времени установления ПХ (см. рис. 13).

Неравномерность ПХ определите во всех положениях переключателя У/ДЕЛ.

Переключатель прибора ВРЕМЯ/ДЕЛ. устанавливается э положение «50 н$>, переключатели генератора И1-11 РБ-ЖИМ ВЫХОДА — в положение « _П— 1~ 5 V». ПЕРИОД — «0,3 ms>.

Неравномерность вершины ПХ определите согласно рис. 14 в положении «0,05 ’/», «0,5 V», «1 V» переключателя У/ДЕЛ.

Определение неравномерности вершин ПХ из-за раскомпенсацпн входных делителей

ДАН — максимальное отклонение от установившегося значения ПХ, Aj — установившееся значение ПХ.

Рис. 14.

Неравномерность вершины ПХ рассчитайте по формуле:

(3)

где дв — неравномерность вершины ПХ, %;

ДЛЖ— максимальное отхлочепяе от установившегося значения ПХ, деление;

Л1 — установившееся (амплитудное) значение ПХ, деление.

Результаты считаются удовлетворительными, если неравномерность ПХ не превышает 3%.

  • 13. 4, 7. Определение погрешности коэффициента развертки проводите путем подачи на вход « © Y» прибора испытательных импульсов с выхода «     * через нагрузку 50 Ом с

калибратора И1-9,

Погрешность коэффициента развертки определяйте на 10 делениях шкалы для всех положений переключателя ВРЕ-МЯ/ДЕЛ., а для положения <0,05> дополнительно на 4. 6 и 8 делениях шкалы.

Переключатель калибратора И1-9 «н$/ДЕЛ.», «ms/ДЕЛ.» установите в положения, соответствующие проверяемому коэффициенту развертки. Вращением ручки ДЕВИАЦИЯ калибратора временных интервалов добейтесь, чтобы на рабочей части шкалы прибора 4, 6, 8, 10 делений от начала развертки точно укладывалось соответствующее число периодов сигнала. Начальный участок развертки длительностью 50 нс при измерениях исключается.

По шкале индикатора И1-9 отсчитайте погрешность коэффициента развертки.

Результаты считаются удовлетворительными, если погрешность коэффициента развертки не превышает 5%.

13. 4. 8. Определение погрешности измерения напряжения постоянного тока положительной и отрицательной полярности проводится методом сравнения с многозначной мерой в точках, указанных в табл. 8, следующим образом.

Установите органы управления прибора в следующие положения:

  • — переключатель ОСЦИЛ./V, k Q — «V, k Q>;

  • — переключатель «V/ЛП» — «V».

Включите прибор и по истечении 5 мин. с выхода прибора В1-12 подайте на вход «2,5 V» или <1 kV* положительное напряжение постоянного тока, указанное в табл. 8 для данной проверяемой точки, при этом положение переключателя входного делителя («XI», «ХЮ», «Х102», «ХЮ3») должно соответствовать проверяемому пределу измерения. Запишите показания прибора.

Аналогичные измерения проведите при подаче на вход «2,5 V» или «1 АУ» прибора отрицательного напряжения в со-ответствии с табл. 7.

<9

Погрешность измерения напряжения влюбой точке рассчитайте по формуле

др - —^Ч— • 100,             (4)

где ди — погрешность измерения напряжения, %;

C/i — измеренное значение напряжения, В;

U — действительное значение напряжения.

Результаты считаются удовлетворительными, если показания прибора не выходят за пределы допускаемых значений, указанных в. табл. 7 во всех проверяемых точках прибора, аг при подаче отрицательного напряжения индицируется знак

Таблица 7

Положение переключателя пределов

Проверяемая точка,В

Допустимое показание прибора

Примечание

минимальное

максимальное

«XI»

0,005

0,003

(Х007

1)

0,250

0,245

0,255

1,000

0,988

1,012

2.5OO

2.473

2,527

02,50

02,45

02,55

«Х<10»

10,00

09,88

10,12

2)

25,00

24,73

25,27

025,0

024,5

025,5

«Х10»>

100,0

098,8

101,2

2)

250,0

247,3

252,7

«Х10>»

1000

0988

1012

2)

Примечания. 1) Измеряемое напряжение, подается на вход «2,5 V» прибора.

2) Измеряемое напряжение подается на вход «1 кУ» пробора.

13. 4. 9. Определение погрешности измерения активных сопротивлений проводите методом сравнения с мерой в точках, указанных в табл. 8, следующим образом.

Установите органы управления прибора в следующие положения:

  • — переключатель ОСЦИЛ./V, kQ — «V, ЙО»;

  • — переключатель «У/ЙЙ> — <ЙЙ».

Включите прибор и по истечении 5 мин..ко входу его «ЙЙ» подключите магазин сопротивлений МСР-63. Установите сопротивление декад магазина равным 0,005 кОм и по истечении не менее 3—4 с произведите отсчет показания прибора.

Проделайте операции по приведенной выше методике для всех проверяемых точек, указанных в табл. 8, причем при проверке точек в диапазонах:

  • — 0,005—100 кОм используйте магазин сопротивлений МСР-63;

  • — 100—1000 кОм используйте магазин сопротивлений Р4075;

  • — 1000—2500 кОм используйте магазины сопротивлений Р4076 и Р4003.

Погрешность измерения сопротивления (бя) в любой точке рассчитайте по формуле:

дя -             ■ 100,                    (5)

где бя — погрешность измерения сопротивления, %;

/?i — измеренное значение сопротивления, Ом;

? —• действительнее зча^епде сопротивления, Ом

Результаты считаются удовлетворительными, если показания прибора не выходят за пределы допустимых значений, указанных в табл. 8 во всех проверяемых точках прибора.

Таблица 8

Положение переключателя пределов

Проверяемая точка, кОм

Допустимое показание прибора

Примечание

минимальное

максимальное

«Х1»

0,005

0,003

0,007

0,250

0,243

0,257

1,000

0,978

1,022

2,500

2,448

2,552

<Х 10»

02,50

02,43

02,57

10,00

09,78

10,22

’ 25,00

24,48

25,52

«Х102>

025,0

024,3

025,7

. 100,0

097,8

102,2

250,0

244,8

255,2

«Х103»

0250

0243

0257

__

1000

0978

1022

-

2500

2448

2552

* 13. 5. Оформление результатов поверки

13. 5. 1. Положительные результаты поверки оформите записью в формуляре, заверив подписью поверителя и оттиском поверительного клейма.

  • 13. 5. 2. Приборы, имеющие отрицательные результаты поверки, л обращение не допускаются. В документах по оформлению результатов поверки сделайте отметку о непригодности прибора с обязательным погашением поверительного клейма.

  • 14. ПРАВИЛА ХРАНЕНИЯ

  • 14. 1. Прибор, прибывший к потребителю и предназначенный для эксплуатации ранее шести месяцев со дня поступления, может храниться на стеллаже а лабораторных условиях. И

Недопустимо храпение неупакованных приборов, установленных друг, на друге.

Допускается хранение прибора в упаковке.

  • 14. 2. Прибор, прибывший для длительного хранения (продолжительностью более шести месяцев), хранить освобожденным от транспортной тары, в связи с тем, что в процессе хранения прибор необходимо включать не реже одного раза в полгода для тренировки элементов.

Прибор хранить в помещении с температурой воздуха от 274 до 313 К (от 1 до 40°С) и относительной влажностью не более 80% при температуре 198 К (25°С).

В помещении для хранения не должно быть пыли, паров кислот, щелочей и газов, вызывающих^мфрозию.

  • 15. ТРАНСПОРТИРОВАНИЕ

15. 1. Тара, упаковка, маркирование упаковки

  • 15. 1. 1. Прибор упакован следующим образом: прибор с предохранительными крышками, надетыми сверху и снизу, помещен в упаковочную коробку.

  • 15. 1. 2. Техническое описание ^формуляр, завернутые в бумагу, уложены сверху прибора между предохранительной крышкой и коробкой, сверху формуляра и технического описания помещен упаковочный лист и ведомость упаковки.

15. 1.3. Коробка сверху заклеена этикеткой, на которой нанесены шифр и название прибора.

В центре передней, стенки коробки нанесены:

  • — наименование грузополучателя;

  • — наименование пункта назначения;

  • — масса грузового места (брутто, нетто);

  • — наименование грузоотправителя;

  • — наименование пункта отправления.

В левом верхнем углу передней и правой стенок нанесены •Л»'

предупредительные знаки: х И

Пример упаковки прибора приведен на рис. 15.

15. 2. Условия транспортирования

15. 2. 1. Транспортирование прибора потребителю осуществляется всеми видами транспорта в условиях температуры окружающего воздуха от 223 до 323 К (от минус 50 до плюс 50°С) и влажности воздуха до 95% при температуре 298 К (25°С) с защитой от прямого попадания атмосферных осадков и пыли. Не допускается кантовка приборов.

При транспортировании воздушным транспортом приборы в транспортной таре должны размещаться в герметизирован* ных отсеках.

15. 2. 2. При повторной упаковке для дальнейшего транспортирования, вызванного условиями эксплуатации, можно применять упаковочную коробку первичной упаковки или подобную ей, изготовленную из картона или фанеры.

1 — прибор; 2 — ведомость упаковки; 3 — техническое описание и инструкция по эксплуатации; 4 — формуляр; 5 — предохранительные крышки; 6 — бумажная прокладка; 7 — коробка; 8 — этикетка

Рас. 15.

ПРИЛОЖЕНИЕ 1

ТАЕГШЦЫ НАПРЯЖЕНИИ

Проверка режимов, приведенных в таблицах 1 и 2. рисунках 1, 2 и 3 (кроме особо оговоренных) производится при номинальном напряжеимн сети (220+4,4) В относительно корпуса прибора следующим образом:

сбалансировать прибор, ручками « ^ »и «      > уста

новить луч в центр экрана, начало линии развертки совместить с началом шкалы ЭЛТ;

режимы транзисторов микроехем и ЭЛТ измеряются при положении переключателя «ОСЦИЛ./V, W» — «ОСЦИЛ»;

режимы транзисторов Т66-Т82, микросхем МС5-МС42 измеряются при положении переключателя «ОСЦИЛ./V, kQ* — «V, ft Q», переключателя «V/&Q»-г-«А Q» и нажатом переключателе «Х10*». К вводным гнездам «АО» и «±» подключается сопротивление 1 МОм+5%, при этом на экране должна индицироваться цифра 1000*90;

проверка режимов по рис. 3 производится яри положении переключателей ВРЕМЯ/ДЕЛЕНИЕ — «0,5»;  «тз/н$» —

«та»;

амплитуда импульсов, не обозначенная на эпюрах напря жений, соответствует уровням транзисторно-транзисторной ло гики: лог. «1» — не менее 2,6 В, лог. «0» — не ’’юлее »?АВ;

на выходах 8, 9, 11, 12 микросхем МС5....МС8, у а выходах 13 микросхем МС9:...МС12 напряжение лог. нлн лог. «1» зависит от индицируемой цифры;

на выходах 9, 10, 12.... 15 микросхемы МС18 напряжение лог. «0» илп лог. «!> зависит от значения индивируеыой точки;

на выходе 08 микросхемы МСЗ 1.3 последовательность и длительность импульсов лог. «0» или лог. «1» .юотаегствует значению индицируемого числа;

питающие напряжения 12 В и минус 12 В должны быть установлены с точностью *0,1 В при напряжении сети (220*4,4) В нлн (240*4,8) В (сч«. запись в формуляре).

Таблица I

Позиционное обозначение

Тип транзистора

Напряжение, В

эмиттер

х база

коллектор

Т22

КПЗОЗИ

0,5—0,9

0

7,4—8,5

Г23

КТ361Г

1,1-1,5

0,5-0,9

—(3,6—5,5)

Т24

КТ361Г

1,1-1,5

0,5-0,9

-(3,6-5,5)

Т25

КТ325Б

-(4,4-6)

-(3,6-5,5)

-(0,1-0,6)

Т26

КТ325Б

-(4,4-6)

—(3,6—5,5)

-(0,1-0(6)

Т27

КТ361Г

-(0,1-1,5)

-(0,1-0,6)

-(11,0-11,6)

Т28

КТ325Б

-(0,9-1,3)

-(0,1-0,6)

3,4-3,7

Т29

КТ325Б

-(0,9—1,3)

—(0,1—0,5)

3,4—3,7

тзо

КТ325Б

-(2,5-3,5)

3,4-3,7

10-11

Т31

КТ325Б

-(2,5-3,5)

3,4—3,7

10—11

Т51

КТ31-5Г

±0,3

±0,3

6-9

Т52

КТ315Г

±0,3

±0,3

6—12

Т53   *

КТ940В

10—11

10,5-11,9

40-60

Т54

КТ940В

11—11,5

11,9—12,1

40-60

Т55

КТ940В

1Q-11

10,5—11,9

40-60

Т56

КТ940В

11-11,5

11,9—12,1

40—60

Т57

КТ315Г

±0,3

±0,3

8-12

Т58

КТ315Г

±0,3

±0,3

10—12

Примечание

Этпоры напряжения аа выводах микросхем и тр&жмсторов

*1

• «tr <s t v з а» <7

Рас. 1.

ог

оу о* as> & ov ot> у у w

у у » W < > Q

''"^“ТИППИ^^

; ппппппш шппп) i. ,----------“0-------------0------1,

гD-----ШИ-----ИЯГП.

9/КЗН

9/it>4

f/ttM

1/LW

1

“1—

1

ЯГ

—1J    <_

1 1

e•

Z\d7\ .

П

дог» ?

9/H* ’

tftt* " Ufa» i

9/*M

9

99ft 9 JU -

h/uju

1/Л9Н

9

жГП 1   1

d

1

IT*

"7^ d—i

9

«<

9

[

]

» 1

* 1

п

fl

fl

I.

Эпюры напряжений на выводах микросхем я транзисторов

Таблица 2

Номер выгода ЭЛТ

1 • 1

2

3

4

5

Напряжение, В

6.1-6,$

50-60

50-60

380-570

40—60

Продолжение табл. 2

Номеэ вывода Эя Г

6

7

8

9

10

Напряжение, В

40-60

40-60

50-60

. 12—80

40-60

Продолжение табл. 2

Номе^ вывода j

13

13

14

А

Напряжение, В

—(640-700)

4G—60

-(620-680)

0

2000—2500

Примечания. 1. Проверка режимбв, приведенных в табл. 2 (кроме особо оговоренных), производится относительно корпуса прибора.

2. Проверка режима на выводах 1 н 14 производятся относительно потенциала катода (минус 6506).

План размещения элементов но развертке У/

План размещения элементов но усилителе У в

Рио/

Рис2

73

План размещения элементов на усилителе У2

Рие. 3

+

Z7«

3!

>

*и

Плои размещения элементов на преобразователе УЧ

Рис. 4

н размещения элементов но преобразователе У5.

ПРИЛОЖЕНИЕ 3

ДАННЫЕ НАМОТКИ ТРАНСФОРМАТОРОВ

Данные намотки трансформатора ТрЗ

Таблица 1

Наименование

Н

омера  обмоток

I

Экран

II

III

iv$

V

VI

1. Вывод проводом

МГТЛ 0.35

2. Номера выводов

33, 32. 31

21

22, 23

И, 12

13, 14

3. 4

1, 2

3. Марка провода

ПЭТВ-939

ДПРНТ

ПЭТВ-939

4. Диаметр без изоляции, мм

0,224

0,050

0200

олоо

0,400

0,560

0,224

5. Ширина слоя, мм

28

38

35

35

34

34

20

6. Число витков в слое

99

1.0

138

138

89*

51

58

7. Число витков

1970

1.2

58

750

215

73

58

б. Количество слоев

20

1.2

8

8

5

5

1

9. .Отвод от витков

1810

10. Изоляция между слоями

бумагой

КТ-Ю

К-120

КТ-50

К-080

К-120

•—

11. Изоляция сверху обмотки

бумагой

Пленка

К-120

К-080

К-120

К-080

Пленка

Пленка

К-120

К-120

К-120

12. Число, выводов

3

• 1

2

2

2

2

2

13. Напряжение, В

220

7,0

91,0

28,2

М

7.0

14. Ток, А

0,08

0,07

0,07

0,15

0,8

0,10

15. Сопротивление, Ом

103

4,5

81Д

4,7

5,0

16. Магиитомровод

ШЛ18Х25'

Давне жьмотж

I

Наимеиоваиие

1. Номера выводов, отводов

1; 2

2. Вывод

Проводом обмотки

3. Марка провода

ПЭТВ-939

4. Диаметр без изоляции, мм

ода

о. Число витков

18

6. Число витков в сдое

18

7, Количество слоев

1

8. Номер секции

9. Число витков в секции

10. Промежуточные отводы от витка

11. Изоляции сверху обмотки

бумагой

12. Надрижеяас, В

13. Ток, А

14. Сопротявлеяие, Ом

0.4

Таблица 2

Номера

обмоток

II

III

IV

Данные обмотки

3; 4

5; б

7; 8; 9; 10

Проводом обмотки

3 жилы провода обмотки

3 жиды провода обмотки

ПЭТВ-939

ПЭТВ-939

ПЭТВ-939

0,224

0,08

0,08

1

30

915

1

1

1

2.. .4    5 ... 8    9

30

130      115   65

К-060Х1

390, 850

К-080Х2

0,1

7

79   92    14

Продолжение приложения 4

Зона

Поз., обозна-

Наименование

ае

Примечание

чение

1

Ш23

Розетка приборная СР-50-73ФВ

1

11124, Ш25

Контакт ЕЭ6.633.098-01

2

«А

Ш26

Розетка ГВ6.604.104-06

1

Ш27, Ш28

Контакт ЕЭ6.633.О98-0И

2

Ш29

Розеткд ГВ6.604.104-05

1

ШЗО

Розетка ГВ6.604.104-07

1

Ш31

Розетка ГЬ6.504.104-06

1

Ш32

Розетка ГВ6.604.104-09

1

ШЗЗ

1

Вилка (шнур армированный ШБВВП-ВПУ)

I4A

Ш35

Розетка ГВ6.604.104-09

1

12А

Ш36

Розетка ГВ6.604.104-09

1

У1

РАЗВЕРТКА ГВ5.081.116

1

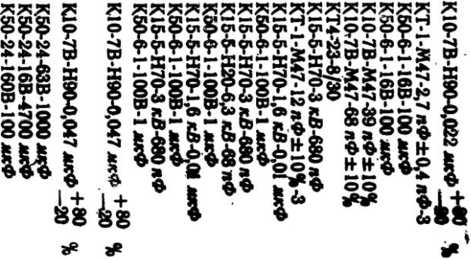

Конденсаторы

ЗА

Cl, С2

К10-7В-Н90-0.022 жкФ +80  %

2

ЗА

СЗ

КЮ-7В-Н90/0.047 мкФ +*J  %

1

ЗА

С4

КЮ-7В-М47-39 лФ±10%

1

ЗА

С5, С6

КЮ-7В-Н90-0,022жкФ+80 %

2

ЗА

С7

КЮ-7В-Н90-0,047жкФ+80  %

1

ЗА

С8

К10-7В Ml500-1000пФ± 10%

1

ЗА

С9

КЮ-7В-Н90-0,047жкФ+80 %

1

СЮ

К10-7В-М1500-1000 лФ±10%

1

С12

К50-6-1-16В-1 мкФ

1.

С13

К50-6-Ы6В-50 мкФ

1

С14

KI0-7B-M1500-120 пФ± 10%

1

С15.

КС0-2-5ОО-Г-ЮОО±5%

1

СЮ

К73-17-250В-1 жкФ±5%-В

1

С17

КЮ-7В-М1500-120 лФ±10%

1

С18.С19

К50-6-1-16В-50 мкФ

2

Резисторы

ЗА

R1

МЛТ-0,25-51 кОм±т

1

ЗА

R3

МЛТ-0,25-240 кОм± 10%

1

ЗА

R4

МЛТ-0,25-220 Ож±5%

1

ЗА

R6

МЛТ-0,25-100 кОм± 10%

1

ЗА

R7 ‘

МЛТ-0,25-51 кОж±10%

1

ЗА

R8

МЛ Т-0,25-2 кОм ±5%

1

ЗА

R9

МЛТ-0,25-43 к(Хи±5%

1

ЗА

R1I

МЛТ-0,25-11 О* ±10%

1

ЗА

R12

МЛТ-0,25-33 кОм±5%

1

ЗА

R13

МЛТ-0,25-2кОих5%

1

ЗА

RI4

М Л Т-0,25-750 Ожа.5%

1

ЗА

- R17.R18

МЛТ-0,25 430 Ож±5%

2

ЗА

R19

МЛТ-0,25-750 Ож±5%

1

ПРИЛОЖЕНИЕ 4

Перечень элементов

Зона

. Поз., обозна* чеиие

Наименование

Кол.

Примечание

ЗА

С114

Конденсаторы

КТ-1-М47-3.3 лФ±0,4 пФ-3

1

С115-

К10-7В-М47-82 лФ±10%

1

68 пФ

С116

К10-7В-М47-27лФ±10%

1

СП7

К10-7В-М750-560 пФ± 10%

1

С118

КПКМН-4/15

1

С119

КТ-1-М750-6.8 лФ±10%-3

1

CI21

КТ-1-М750-6.8 лФ±10%-3

1

С122

KT-1-M750-I50 лФ±10%-3

1

С123

КТ-1-М750-8.2 лФ±10%-3

1

С124

КПКМН-4/15 '

1

С125

К73-17-250 В-0,047 мкФ± 10% -В

1

ЗА

R334

Резисторы

МЛТ-0,25-240 л0ж±5%

1

ЗА

R335

СПЗ-9а-47 kOjh±20%-16

1

ЗА

R336

С2-29В -0,125-649 Ом ± 1 % -1,0- Б

1

ЗА

R337

С2-29В 0.125-1,3 кОм ± 1 % -1,0 Б

1

ЗА

R338

С2-29В-0,125-3,92 кОм± 1 %-1,0-Б

1

ЗА

R339

С2-29В -0,125 -6,49 кОм ± 1 % -1,0- Б

1

ЗА

R341

С2-29В-0,125-13 кОм± 1 %-1,0-Б

1

R342

С2-29В-0,125-39,2 кОм± 1 %-1,0-Б

1

R343

С2-29В 0,125-64,9 кОм ± 1 % -1,0-Б

1

ЗА

R344

С2-29В-0.125-130 кОм± 1 %-2,0-Б

1

R345

С2-29В-0,125-402 кОм± 1 %-1,0-Б

1

R347

СПЗ-9а-47 кОм ±20%-12,5

1

R348

С2-29В -0,125-162 Ом ± 1 % -1,0-Б

1

R349

С2-29В-0,125-523 Ом± 1 %-1,0-Б

1

R351

СПЗ 9а-47кОн±20%-12,5

1

R352

С2-29В -0,125-182 кОм ± 1 % -1,0- Б

1

R353

С2-29В 0,125-10,1 кОм ± 0,25 % -1,0 Б

1

R354

С2-29В-0.125-111 кОм± 1 %-1,0-Б

1

R356

С2-29В-0,125-988 кОм± 1 % -1,0-Б

1

R357

С2-29В-0,125-898 кОм-1 % -1,0-Б

1

R358

МЛТ-0,25-47 Ом±5%

1

L1.L2

Катушка индуктивности ГВ5.760.1Ю

2

В6

Переключатель ПМЦ12П1Н-ВН-1

1

В7

Переключатель ПМЦ12П4Н-ВН-1

1

В8

Переключатель П2К

1

ЗА

Гн1

по карте ГВЗ.600.454 ДЮ

Гнездо ГВ6.604.105

1

Л1

Прибор электронно лучевой 8ЛО6И

1

Л2

Лз!

Лампа СМН-10-55-2

ОСТ 16 0.535.014-80

Линия задержки ГВ5.066.221

1

1

Пр1,Пр2

Вставка плавкая ВП1-1 0.5 А

2

Тр2

Трансформатор ГВ4.700.109

1

ЗА

Ш21

Контакт ЕЭ6.633.098-01

1

Предпрнятне-явготовитель оставляет за собой право вносить непршщшшальные изменения в схему и кж^укщвю прибора, повышающие его качество в надтиость, бее отражения ь г?х-яачеосом описании

Зоне

Поз.( обоана- |

пение

2

Найме нс ванне

1

Примечание

Реакторы

ЗА

R21

МЛТ-0^Б-1^жОж±Б%

1

ЗА

R22

МЛТ-0^5-и<Ож±5%

1

ЗА

R23

МЛТ-О^Б-8^жОж±Ю%

1

ЗА

R24

МЛТ-0£Б-13жОж±Б>

1

ЗА

R26

МЯТД25-13жОж±Б%

1

R27

МЛТ-С,6-5,1 М0л±5%

1

R28

МЛ Т-0,25-4,7      5%

1

R29

МЛТД2Б-13жОж±Б1

1

R31

С2-29В -0,125-619 Ом± 1 %-1,0-Б

1

R32

МЛТО,2Б-7БООж±б%

2

R33, R34

СПЗ-22а-1,б кОм

1

R36

МЛ Т-0,25-2,4 жОж ±5%

1

R37

МЛТ-0,25-3,6 ж0ж±5%

1

R38

МЛТ-0,26-4,7 кОм±Ъ%

1

R39

МЛ Т-0,25-11 жОж±б%

1

R40

МЛТ-0,25-13 кОм±6%

1

R41

МЛТ-0,25-33 кОж± 10%

1

R43*

МЛТ-0,25-750 Ож±Б%

1

680 Ом

R44

МЛТ-0Д5-470 Ож±Б%

1

R46, R47

МЛТ-О^Б-1,БжОж±Б%

2

R51

МЛТ 0,25-8,2 кОж±5%

1

R52

МЛТ-0,25-1,3 жОж±Б%

1

R53

МЛ1 -0,25-220 Ож±5%

1

ЗА

31

Переключатель П2К

карта заказа ГВ3.600.438.Д10

1

Д1...Д4

Диод КД512А

4

ЗА

Др1

Дроссель высокочастотный

ДПМ1-Й,4-4±10%

1

МС5.МС2

Микросхема К155ЛАЗ б КО .348,006 ТУ 1

2

Транзисторы

ЗА

Т1

КТ325БМ

1

ЗА

Т2

КТ31БГ

1

ЗА

ТЗ

КТ325БМ

1

ЗА

Т4

КТ31БГ

1

ЗА

Тб

КТ361Г

1

ЗА

Т7

КТ315Г

1

ЗА

Т8

кпзози

1

Т10...Т13

КТ31БГ

4

Т14

КТ361Г

1

Т1Б

кпзози

1

Т16...Т19

КТ31БГ

4

ЗА

Ш1

J

Вилка

ГВ5.081.116

IA

Ш2, ШЗ

2

Вилка

ГВБ.081.116

У2

УСИЛИТЕЛЬ ГВ5.035.108

1

Зона

Поз., обозначение

Наименование

Примечание

Резисторы

R160

МЛТ-0,2541 к0м±5%

1

R161

МЛТ-0,25-2,7 к0м±5%

1

R162

СПЗ-22а-470 Ом

1

4А JH63

МЛТ-0,24-750 Ом±5°/о

1

R164

МЛТ-0^25-3,9 кОм±5°к

1

R165

МЛТ-0,25-100 кОм±Ь°к

1

R166

МЛТ-0,125-10 Ом± 10%

1

R167

МЛТ-0,25-Ц кОл<±5%

1

R168-

СПЗ-22а-1,5кОл

1

R169

МЛ Т-0,25-6,8 к0ж±5%

1

R171

С2-29В-0,125-649 Ом± 1 %-1,0-Б

1

R172

С2-29В-0,125-619 Ом± 1 %-1,0-Б

1

R173

МЛТ-0,25-750 Ол±5%

1

R174

МЛ Т-0,25-4,7 к0ж±5%

1

R176

МЛТ-0,2541 кОм±5Чо

1

R177

МЛТ-0,25-750 Ож±5%

1

R178

МЛТД25-240 кОм± 10%

1

В4

Переключатель П2К карта заказа ГВ3.60О.438 ДЮ

1

Д6

Диод КД512А

1

Д7

Стабилитрон Д818Г

1

Д8.Д9

Столб выпрямительный КН106Б

2

Д10..Д13

Диод КД102Б

4

Д14

Д15

Столб выпрямительный КН 106 Б Диод КД102Б

1

1

Д16

Стабилитрон Д818Г Диод КД512А

1

Д17

1

Д18...Д2О

Блок выпрямительный КЦ405В

Транзисторы

3

Т22

КПЗОЗИ

1

Т23, Т24

КТ361Г;

2

Т25, Т26

КТ325Б

2

Т27.

КТ361Г

1

Т28...Т31

КТ325БМ

4

Т34, Т35

КТ361Г

2

Т36

КТ315Г

1

Т37

КТ817Г

1

Т38

КТ315Г

1

Т39

КТ815Г.

1

Т41.Т42

КТ361Г

2

Т43

КПЗОЗИ

1

Т44

КТ361Г

1

Т46...Т47

КТ315Г

3

Т48

КТ814Г

1

Т49

КТ817Г

1

Тр1

Трансформатор высоковольтный ГВ5 770.114

1

ШЗ

1

Вилка

Зова

Поз., обозначение

Наименование

4

Примечание

RS4

Резисторы

МЛТ-0^5п27сОж±5%

1

R96

МЛТ-0,25-2,4 кОм±5%

1

R97

МЛТ-О^5-270Ои±5%

1

R98, R99

МЛТ-0,25-2 кОм±5%

2

R102

МЛТ-0,25-180 Он ±.10%

1

R1C3

МЛТ-0,25-100 Ож±Ю%

д

R104

R106

МЛТ-0,25-180 Ол± 10%

МЛТ-0,2б-1000л±10%

1

R108

МЛТ-0,25-2 кОж±5%

1

R109

МЛТ-0,25-1.1 Ом-10%

1

RIM

МЛТ-0,25-560 Ол±5%

1

R112

МЛТ-0,25-47 Ол±Ю%

1

RI13

СПЗ-22а-100 0ж

1

R114

МЛТ-0,25-560 Ом±5%

1

R116.R117

МЛТ-0.25-7Б0 Ож±5%

2

R118

МЛТД25-11 Ож±10%

1

RI19

МЛТ-0^5-1,ЗкОл±5%

1

R121

МЛТ-0,25-1,1 кОм±5°к

1

R122

МЛТ-0,25-100 Ол±10%

1

R123, R124

МЛТ-0^25-660 Ол±Б%

2

R125

СПЗ-22а-4,7 кОм

1

R126

МЛТ-0,25-220 Олс±5%

1

R127

МЛТ-0,25-220 Ол±5%

1

R128

МЛТ-0^54,3 кОм±Ь%

1

R129

МЛТ-0,25-220 Ол<±5%

1

R131

МЛ Т-0,25-100 Ож± 10%

1

R135

МЛТ-0,5-3 кОж±5%

1

БА

R136

СПЗ-22а-220кОж

1

БА

R137

МЛТ-0,25-61 кОм± 10%

1

БА

R138*

МЛТ-0,25-1,6 кОм±Ь%

1

1,5 кОм

БА

R439

МЛТ-0,25-51 кОж±Ю%

1

1,8 кОм

БА

R141

СПЗ-9а-680 кОж±30%-16

1

БА

R142

МЛТ-0,25-680 кОм± 10%

1

БА

R143

СПЗ-9а-2,2 МОл±30%-16

1

БА

R144

МЛТ-0,25-4,7 icOjh±5%

1

БА

R145

МЛТ-0,5-3 кОлс±5%

1

БА

R146

МЛТ-0,25-240 кОм± 10%

1

БА

R147

МЛТ-0,25-6,8 кОм^5°/о

1

БА

R148

МЛТ-0,25-750 Ож±5%

1

БА

R149

МЛТ-0,25-1,5 «Ом±5%

1

БА

R15O

МЛТ-0,25-4,7 к0ж±5%

1

БА

R151

МЛ Т-0,25-150 кОл<± 10%

1

БА

R152

СПЗ-22а-15 кОм

1

БА

R153

МЛТ-1-4,7 МОж±Ю%

1

БА

R154*

МЛТ-0,25-100 Ол±Ю%

1

390 Ом

БА

R155

МЛТ-0,25-47 Ож±Ю%

1

БА

R156

МЛТ-0,25-11 кОж±5%

1

БА

R157

МЛТ-0,25-100 Ол±Ю%

1

БА

R158

МЛТ-0,25-180 Ол±10%

1

R159

МЛТ-0,2Б-7Б0 Ол±Б%

1

Зона

Поз., обозначение

Наименование

Примечание

У4

ПРЕОБРАЗОВАТЕЛЬ ИНФОРМАЦИИ ГВ5 406 074

1

Конденсаторы

С68, С69

К73-17-2Б0В-0.О47 мкФ± 10%-В

2

С71

К50-6-1-16В-20 жкФ

1

С72

К50-6-1-16В-20 мкФ

1

С73

К73-17-250В-0.047 мкФ± 10%-В

1

С74

К50-6-1-16В-20жкФ

1

С75

К73-17-250В-0,047 мкФ± 10%-В

1

С76

К10-7В-Н70-3300/»Ф^и %

1

С77

КЮ-7В-М47-180лФ±10%

Резисторы

1

10А

R225...R231

МЛТ-0Д5-8Д к0м±5%

7

R232

МЛТ-0,25-3 кОм±Ь%

1

R233

МЛ Т-0,25-1,1 <Ом±5%

1

R234

МЛТ-0,25-2,4 к0м±5%

1

R235

МЛТ-0,25-300 Ом±5%

1

R236

МЛТ-0,25-2,4 кОм±5%

Г

R237

МЛТ-0,25-100 Ом±5%

1

R238

МЛТ-0,25А2сОм±б%

1

R239

МЛТ-ОД5Д2кОж±5%

1

R241

МЛТ-ОД5-ЮО Ом±5%

1

R242

МЛТ-0,25-750 Ом±5%

1

R243

R244

МЛТ-0,25-2,4 «Ом±5% МЛТ-0,25-16 кОм±5%

1

1

ЯЯ46

МЛТ-0^5-2,4 кОм ±5%

1

R247

СПЗ-22а-1,5 кОм

1

R248

МЛТ-0,25-3 кОм±6Ъ

1

R249

МЛТ-0^5-5£кОм±5%

1

R251

МЛТ-0»25-3,9кОм±5%

1

R258

МЛ Т-0,25-2,0 кОм ±5%

1

R253, R254

МЛТ-0Д5А2 кОм±ЬЪ

2

R256

СПЗ-22а 1,5 кОм

1

R257

кОм±ЬЪ

МЛ Т-0,25-300 Ом ±5%

1

R258

1

R2S9

МЛТ-0,25-27 кОм±ЬЪ

1

R261

МЛТ-0,25-33 кОм±5%

4

R262

МЛТ-0Д5-6.2 кОм±ЪЪ

1

R263

МЛТ-0,25-1,2 к0ж±5%

1

R264

МЛТ-0,2&-6ЛкОм±ЬЪ

1

R265

МЛТ-0,25-3,9 к0м±5%

Микросхемы

1

ПА

МС5...МС8

К155ИЕ2

4

ПА

МС9...МС12 К155ИР1

4

10А

MCI 4

К155ЛАЗ

1

10А

МС15

К155ЛА4

1

10А

МС18

КР514ИД2

1

10А

меге.

МС20 К155ЛРЗ                       2

Зона

Гкж, обонял-

Накмемо ванне

3

Примечание

ША.Ш7

2

Вилка

ГВ5.036.108

БА

НИ

1

Вилка

ГВб.035.108

УЗ

УСИЛИТЕЛЬ ГВБ.035.109

1

Резисторы

R151

МЛТ-1-ЗкОж*Б%

1

R182

МЛ Т-025-47 Ож ±10%

1

R183

МЛТ-1-3 кОж±5%

1

R184

МЛТ-0 Д5-47 Ол± 10%

1

R185

МЛТ-0,25-270 Ож±5%

1

R187

МЛТ-0,5-620 0**5%

1

R188

МЛТ-0,254,6 кОм±5%

1

R189

МЛТ-0,25-100 Ож±10%

1

R190

МЛТ-1 -5,1 к0ж±5%

1

R191

МЛ Т-0,25-51 к0ж±10%

1

R192

СПЗ-22а-100кОж

1

R193

МЛТ-0^5-100 Ом± 10%

1

R196

МЛТ-0^5-100 Ож±Ю%

1

R196

R197

МЛТ-ОДб-1,2 к0л±5%

МЛТ-0,25-4300**5%

1

1

R198

МЛТ-0,25-47 0**10%

1

R199

СПЗ-22а-100 кОм

1

R200

МЛТ-0,25 51 кОж±Ю%

1

R201

МЛТ0Л400 Ом* 10%

1

R292

МЛТ-0,25-47 0**5%

1

R203

МЛТ-0^5-100 0**10%

1

R2O4

СПЗл22а-15 кОм

1

«А

R206

МЛТ-\-ЗкОм±ЬЪ

1

R207

МЛТ-0^5-47 0**10%

1

R206

МЛТ-ОД5-270 О*±5%

1

R200

МЛТ-0,5420.0**5%

1

R211

МЛТ-0,25-1Д кОм±ЬЪ

1

R212

МЛТ-0,25-100 0** 10%

1

RR18

МЛТ-1-5Д кО**5%

1

R214

СПЗ=С2а-15кО*

1

R216

МЛТ-1-3 кО*±Б%

1

R217

МЛТ-0Д5-100О*-Ю%

1

R219

МЛТ-0,25-8,21сО*±5%

1

R22O

МЛТ-0,25-2,4 к0ж*5%

1

ТБ1.Т52

КТ315Г

2

T53...Tog

ХТ940В

4

Т57. T5S

ZT3I5T

2

Ш9

1

Еилха

ГВШ5.1«

Зона

Поз., обозначение

Наименование

1

Примечание

Резисторы

14А

R272

МЛТ-0,25-3,9 к0ж±5%

1

14А

R273

С2-29В-0,125-4,7 жОж±0,25%-1,0-Б

I

14А

R274

МЛТ-0,25-3,9 кОм±БЪ

1

I4A

R275

С2-29В-0,125-43,1 жОж-0,25% 1,0-Б

1

I4A

R276

МЛТ-0,25-3,9 ж0м±5%

1

I4A

R277

С2-29В-0,125-431 жОл± 0,25 %-1,0-Б

1

I4A

R278

МЛТ-0,25-3,9 кОм±Б%

1

14А

14А

R279 R281

С2-29В-1-4.81 ЛЮд± 0,25 %-1,0-Б

С2-29В-0,125-3,92 кОм ± 1 % -1,0-Б

1

1

I4A

R282...R285 МЛТ-0,25-1,ЗжОд±5%

4

I4A

R286

МЛТ-0,25-430 Ол±Б%

1

I4A

R287

СПЗ-22а-68 кОм

1

14А

R288

С2-29В-0,125-1,3 кОм±1 %-1,0-Б

1

I4A

R289

С2-29В-0Д25-4.7 жОж±0,25% 1,0-Б

1

I4A

R29J

МЛТ -0,25-430 Ом±Б%

1

I4A

R292

МЛТ-0,25-2,2 кОм±Б%

1

I4A

R293

МЛТ-0,25-240 кОм±Б%

1

I4A

R294

С2-29В-0,125-3,92 кОм± 1 % - 1,0-Б

1

I4A

R296

С2-29В-0,125-1,3 кОм± 1 %-1,0-Б

1

14А

R296

С2-29ВД125-4.7 жОл±ОД5 %-1,0-Б

1

I4A

R297

СПЗ-22а-68 кОм

1

14А

R298

МЛТ-1-ЮМ0ж±5%

1

14А

R299

С2-29В-1-4.81 A(Ojk±0,25%- 1,0-Б

1

14А

R301

С2-29В-1-4,27 МОм ±0,25%-1,0-Б

1

14А

R300

С2-29В-0,125-909 кОм± 0,25 %-1,0-Б

1

14А

R308

G2-29B-0,125-90,9 кОм± 0,25 %-1,0-Б

1

I4A

R3O4

С2-29В-0,125-10,1 кОм± 0,25 %-1,0-Б

1

13А

R306

МЛТ-О^5-6Д ж0ж±5%

1

13А

R307

МЛТ-ОД5-130 к0м±5%

1

13А

R308

МЛТ-0,25-910 Ож±5%

1

13А

R309.R3I0

МЛТ-0,25-300 Ojm±5%

2

13А

R311

МЛТ-0,25-910 Ол±5%

1

13А

R312

МЛТ-0,25-2,2 кОм±Б%

1

13А

R313

МЛТ-0,25п20жОл±5%

1

13А

R314

МЛТ-0,25-13 кОм±Б%

1

!ЗА

R316

МЛТ-0,25-20 кОм±Б%

1

13А

R317

МЛТ-0,25-1,8 кОм±Б%

1

13А

R318

МЛТ-0,25-20 кОм±Б%

1

13А

R319

МЛТ-0,25-9,1 кОм±БЧ>

1

13А

R320...R321

МЛТ-0,25-9,1 кОм±Б%

2

I3A

R322*

МЛТ-0,25-6,8 кОм±Б%

1

7,5 кОм

13А

R323

МЛТ-0,25-20 кОм±Б%

1

12А

R326

МЛТ-0,25-9,1 кОм±Б%

1

12А

R327

МЛТ-0,25-91 кОм±Б%

1

12А

R328

СПЗ-22а-100 кОм

1

I2A -

R329

МЛТ-0,25-11 кОм±Б%

1

ИЛ

В5

Переключатель П2К

Карта заказа ГВ3.600.437 Д 10

1

14А

Д25...Д27

Стабилитрон Д818Д

3

14А

Д28

Диод КД512А

1

Поз.,

Зона

обозначение

Наименование

S

Примечание

Микросхемы

МС21

К155ТМ2

1

МС22

К165КП5

1

МС23

К155ЛА4

1

МС24

К155ТМ2

1

МС25

К156ЛАЗ

1

МС26

К155ЛА4

1

МС27

К155ТМ2

1

МС28

К155ЛАЗ

1

МС29

К155ЛИ1

1

мезо

К155ТМ2

1

МС31

К155ЛА4

1

МС32

К155ЛРЗ

1

Т61...Т70

Транзистор КТ315Г

10

НА

Ш11

1 Вилка

ГВ5.406.074

10А

Ш2

1 Вилка

ГВ5.406.074

Ш13

1 Вилка

ГВ5.406.074

Ш14

1 Вилка

ГВ5.406.074

Уб

ПРЕОБРАЗОВАТЕЛЬ

АНАЛОГОВЫЙ ГВ6Я03.026

1

Конденсаторы

14А

С87

К10-7В-Н90-0,0*7жкф+®{} %

1

13А

С88

К50-6-1-16В-20 мкФ

1

13А

С89.С90

К10-7В-Н90-0,022жкф+|{} %

2

13А

С91

К73-17-250В-0.047 мкФ± 10%-В

1

13А

С92

КСО-2-500В-Г 1000лФ±5%

1

13А

094

К Ю-7В-М1500-270 пФ± 10%

1

12А

С96

К Ю-7В-Ml600-660 пФ± 10%

1

12А

С97

К10-7В-М1500-270 пФ± 10%

1

12А

С98

К10-7В-М47-39 лФ±10%

1

12А

С99

КЮ-7В-М1500-270 пФ± 10%

1

12А

С100

К10-7В-М47-39 пФ± 10%

1

12А

С101...С103

К50-6-1-16В-20 мкФ

3

12А

С104

К10-7В-М1500-120 лФ± 10%

1

Резисторы

14А

R266

МЛТ-0,25-1,1 кОм±5%

1

14А

R267

С2-29В-0,125-3.92 кОм ± 1 %-1,0-Б

1

14А

R268

СПЗ-22а-4,7 кОм

1

14А

R269

С2-29В-0,125-1,3 кОм± 1 %- 1,0-Б

1

14А

R270

С2-29В-0,125-1,82 кОм ± 1 % 1,0 Б

Г

14А

R271

МЛТ-0,25-430 Ож±5%

1

о

О. ч л

Приложение 6

КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ

Карточка отзыва потребителя возвращается изготовителю не позднее одного года с момента получения (эксплуатации) прибора.

• 1. Тип прибора ........... ..............................

  • 2. Заводской номер прибора ........................

  • 3. Дата выпуска ......................................

  • 4. Получатель и дата получения прибора ..........

  • 5. 13 каком состоянии прибор поступил к Вам: были ли замечены какие-либо дефекты по причине недоброкачественной упаковки или изготовления

  • 6. Когда и какой ремонт или регулировку требовалось производить з-а время работы прибора.....•

    . Линия отреза УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!

  • 7. Какие элементы приходилось заменять..........

  • 8. Результаты проверки технических характерис

тик прибора и соответствие их данным формуляра ................................................

  • 9. Предъявлялись ли рекламации поставщику

(указать помер и дату предъявления) ..........

• •••••■•а.

  • 10. Сколько времени прибор работал до первого отказа (в часах) .....................................

  • 11. Насколько удобно работать с прибором в условиях Вашего предприятия .........:...............

  • 12. Ваши пожелания о направлениях дальнейшего совершенствования (модернизации) прибора-•••

  • 13. Сколько времени прибор наработал (суммарное время в часах) с момента его получения до заполнения карточки отзыва ......................

Подпись.................... «......>..............19.. г.

Оборотная сторона карточки приводится на следующ. стр.

Зона

Поз., обозначение

Наименование

1

Примечание

I2A

Д29.Д5О

Диод КДБ12А

2

14А

мсзз

Ммкресхааш

К190КТ2П

1

13А

МС34

К155ЛАЗ

1

13А

МС35

К14ОУД8Б

1

13А

МСЭ6

К155ЛАЗ

1

13А

МС37

К140УД8Б

1

13А

12А

МС38,

МС39

Mt40

К1ББЛАЗ

К15БЛАЗ

2

i

12А

МС41

К155ТМ2

1

12А

МС42

К15БЛАЗ

1

14А

Т71

Транзисторы

КТ3107И

1

13А

Т72...Т74

КПЗОЗИ

3

13А

Т7Б

КП301Б

1

13А

Т76.Л78

КТ361Г

3

13А

Т79

КПЗОЗИ

1

13А

Т81

КТ361Г

1

13А

Т82.Т83

КТ31БГ

2

14 А,

12А

Ш16

Колодка ГВ6.673.848

1

.11

Конденсаторы

С1

КД*2а-М1600-8Д лФ±б%-3-В

1

С2

КТ4-216-8/30 л ф-В

1

Резисторы

R2

МЛ Т-1-9,1 М0ж±5%

1

В1

1

Переключатель TB6.172J62

Ш1

Контакт ГВ7.732.699

1

Ш2        Вилка приборная СР-50-74ПВ        1

2.

УРОВЕНЬ

ISO rr КГЗ/5Г

TfS КПЗОЗи

rs кпзози

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Разбертка

efT~

(puC 2) UlOfa

UV>)i

USQfS

кгижг

кгмг

ггз/s/

егзыг

' ,1КМЯ/Д£А

_1_ “1“ /*«

К 5S

МСЗ t

T

<

ПРИЛОЖЕНИЕ f

Hl—
ДО*2«г
. €

МЛ90М

УЛ/

Mi(puc2)

=к-£-

Тхопм

ttrp7" .•UtUrr, 3 •»

Корпус’

xn. lit

KtSS MS

НС2Л

!Z Л

KfS5 <z-Il ЛА1

££LiJ

ШПА

•a

uss

Л ЛД5 nets

I iks Ml пса

xoppp

КЛ5ПА

tntsr

«

f Выводы /я микросхем MET, MC2 подключить к цепи А(»58)

2,8 ы Воды 07 микросхем Mtl. МС2 подключит* (put 2) к цепи . Корпус'

3 Обозначение Вы&одом переключателя 84 присвоены челодно

4J8- обозначение положение переключателя И2 I режиме Внешней синхронизации телевизионным cut молом.

Рис f.

1

Ys Y?

a an

КТИ5Г

AM

WttA

3.

• <с Y, ш55.7

___________Nf

(Рис 5) ' Ш/2ЦШ7&ЦЛ*шф

5

кМНдаб

ЛГГ

ГГ55

KfSi

<»3

<&«/?

Ш551 <U"&

■ (put!)

■01^.

tT3W

ШД

T

7T

T

3 Мм/ffifiutpaith ПСЗЬ,НС57 роЛлкш/гх, t цех> Г(-R6)

[Ы№ ЛЛЗ HC342

ПИ

ТГ< г В5/

ШНКрисЪ) 07367 5   Т72~

t/тюзм

У8Л

П77

Wt

П79

48fn

656.

LW ~pW7^

Nt37 КПЗОЗ»

wcfa/|    —|

(шП/,(рис.5)

» i

04

a

a

" Г/55 32 РАЗ ~ ГКЗА!

Ы55

Д4Э, tKV<2

*73

МЗО5И

TVf слзсзи

a«/5 A«* iW

IJfOr Uwr IJwr LI «?r

H

,-c]

r/S5 ЛАЗ

LU36 2

_л rfii to ЛАЗ

tj

6 t/S5

ЛАЗ

tTXA

H

П55

Th?

НСЧ12

Ш56 5

'ШНЛ

ЧЦ/ыМиО!MutpocttnfnТЛ^ГКЗб.КИ-TtV, 6ыво^> &*иг/юс:/*нт55,НС57 гюБ-м&ыпь к чем .корпус'

5 Обозначим быМоб ntpti’rHwmfm 65 npuciotMw условно

tkAotyWnepoufH Ht34NMNC3l ftV подлою* г иели Б f*56) г. Strfodu OSrtufwtf^i Nt55!Мь 08 кирзе ипщи, NC5 lmtoHwn*, к цепи Рис.4.

  • 1. Адрес: 233 005, г. Каунас, п/я В-8574, служба отраслевого отдела качества.

  • 2. Адрес предприятия-изготовителя:

232 000, г. Вильнюс, п/я А-7859.

2 о.

»=( со

со

А S?

I' со

V

со X со

СО

U хЗ

со я х S 1“ "1 S.g 53 X _ ex s с g а> Й

СО Ж сх« ° § 56 ! g а § ю. и 5 со

£ °-11 Р fc. 1 1 • 5 о

ь X о о о. с

3 fe X со о 5 U СО X

ПРИЛОЖЕНИЕ Г

КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ

Карточка отзыва потребителя возвращается изготовителю не позднее одного года с момента получения (эксплуатации) прибора.

1.

2.

  • 3.

  • 4.

    Тип прибора ............................. Заводской номер прибора ............. Дата выпуска ........................... Получатель и дата получения прибора

    5.

    Линия отреза

    УВАЖАЕМЫЙ ПОТРЕБИТЕЛЬ!

    6.

    • 7.

    • 8.

    9.

    12.

    13.

В*каком состояний прибор поступил к Вам: были ли замечены какие-либо дефекты по причине некачественной упаковки или изготовления

Когда и какой ремонт или регулировку потребовалось производить за время работы прибора

Какие элементы приходилось заменять..........

Результаты проверки технических характеристик прибора и соответствие их данным форму-

ляра

Предъявлялись ли рекламации поставщику (указать номер и дату предъявления) ..........

Сколько времени прибор работал до первого отказа (в .часах) ......................................

Насколько удобно работать с прибором в условиях Вашего предприятия ........................

Ваши пожелания о направлениях дальнейшего совершенствования (модернизации) прибора-

Сколько времени прибор наработал (суммарное время в часах) с момента его получения до заполнения карточки отзыва ........................

Подпись.................. «......>..............198« • г.

Оборотная сторона карточки приводится на следующей стр.

ПРИЛОЖЕНИЕ 6

Эскизы ключей для снятия ручек управления

Рис 2

>>>>>>>>>>>>>>

4ь 4ь 4k-

>>> ►

go

w a Й

* *

8

Оборотни сторожа карточки отзым потребители.

  • 1. 2330Q5, г. Каунас, п/я В-8574, служба отраслевого отдела качества.

  • 2. Адрес предприятия-изготовителя: 232000, г. Вильнюс, п/я А-7859.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
