7 Поверка прибора

• 7.1 Общие сведения

• 7.1.1 Настоящий раздел устанавливает методы и средства поверки калибратора напряжения переменного тока высокочастотного Н5-7/1.

• 7.1.2 Порядок организации и проведения поверки должен соответствовать установленному в «Порядке проведения поверки средств измерений, требованиях к знаку поверки и содержанию свидетельства о поверке», утверждённому приказом Минпромторга России от 02 июня 2015 г. № 1815».

• 7.1.3 Интервал между поверками 24 месяца.

• 7.2 Операции и средства поверки

• 7.2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 7.1, применены средства поверки с характеристиками, указанными в таблице 7.2.

• 7.6.2 Определение метрологических характеристик должно проводиться после времени установления рабочего режима прибора и средств поверки, указанного в соответствующих руководствах по эксплуатации.

7.7 Проведение поверки

• 7.7.1 Поверка проводится в соответствии с перечнем операций, указанным в таблице 7.1.



• 7.7.2 При внешнем осмотре прибора должно быть установлено:

- наличие и сохранность пломб;

- наличие комплекта согласно таблице 4.1;

- отсутствие механических повреждений, высокочастотных разъемов и сетевого выключателя;

- состояние соединительных кабелей, шнура питания.

Результаты поверки считают удовлетворительными, если установлено наличие и сохранность пломб, комплектность прибора соответствует данным таблицы 4.1, отсутствуют механические повреждения.

Неисправный прибор бракуется.

• 7.7.3 Опробование (проверка функционирования) прибора проводят в соответствии с подразделом 6.5 настоящего РЭ.

Результаты опробования считают удовлетворительными, если при включении прибора устанавливаются исходные режимы, прибор диагностируется и калибруется в автоматизированном режиме.

Неисправный прибор бракуется.

• 7.7.4 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения производится в соответствии с пунктом 6.3.1.

Результаты поверки считают удовлетворительными, если на информационном окне «Справка - О программе...» отображаются заводской номер прибора, наименование ПО «Калибратор напряжения Н5-7/1» и номер версии ПО не ниже 1.0.0.

• 7.7.5 Определение погрешности установки частоты выходного напряжения проводят с помощью частотомера Ч3-63/1, подключенного к розетке «    11 » на передней панели прибора.

  Изм	Лист	№ докум.	Подп.	Дата

  РПИС.411166.028 РЭ

  Лист

  45

  В калибраторе Н5-7/1 включить режим



  , частоту 0,1 МГц и уровень выход-



ного напряжения 1 В. Частотомер устанавливают в режим измерения частоты и при времени счета 10 секунд фиксируют показания частотомера. Аналогично проводят измерения на частотах 0,3; 0,5; 1; 3; 5; 10; 15; 20 и 30 МГц.

Погрешность установки несущих частот относительно номинальных значений определяют по формуле

5н = (fu - f_H)/f_H

где fu - измеренное значение частоты, кГц, fH - номинальное значение частоты, кГц.

Результаты поверки считаются удовлетворительными, если относительная погрешность установки частоты выходного напряжения находится в пределах ±5 •IO^-5.

• 7.7.6 Определение погрешности воспроизведения напряжения в диапазоне от 0,03 до 10 В проводят на выходе детектора проходного ДП5-7, подключаемого к разъёмам I или II в следующей последовательности.

• 1) Определить (п. 7.7.6.1) относительную погрешность воспроизведения напряжения ( 6 oi ) на нагрузке 50 Ом и частоте 0,1 МГц при номинальных значениях напряжения 1; 3; 5 и 10 В на разъеме « G* I » и при номинальных значениях напряжения 0,03; 0,05; 0,1; 0,3; 0,5; 1 В на разъеме « G* 11 ».

• 2) Определить (п. 7.7.6.2) частные составляющие частотной погрешности ( 6 fi ) на частотах 0,3; 0,5; 1; 3; 5; 10; 15; 20 и 30 МГц для напряжения 1 В на разъеме « G* I, на частотах 1; 10 и 30 МГц для значений напряжения 3 и 10 В на разъеме « OI » и 1 В на разъеме « ОН » относительно частоты 0,1 МГц.

Результирующую погрешность на частотах (от 0,3 до 30 МГц) и для значений напряжений 1; 3 и 10 В вычислить по формуле (7.1).

6U = 6 0i + 6fi ,                                    (7.1)

где 6 0i - частные погрешности воспроизведения напряжений 1; 3 и 10 В на частоте 0,1 МГц ;

6fi - частные погрешности воспроизведения напряжения в поверяемой точке напряжения на установленной частоте.

• 3) Определить (п. 7.7.6.3) частные составляющие частотной погрешности на частотах 1; 10; и 30 МГц при номинальных значениях напряжения 0,03; 0,05; 0,1; 0,3; 0,5 В на разъеме « G* 11 » относительно реперной точки 1 В.

Результирующую погрешность на каждой частоте (1; 10 и 30 МГц) и для каждого значения напряжения (0,03; 0,05; 0,1; 0,3; 0,5 В) вычислить по формуле (7.2).

би = бо+ 6of + 5if,                                  (7.2)

где бо - частная погрешность воспроизведения напряжения 1 В на частоте 0,1 МГц;

6of - частная погрешность воспроизведения напряжения 1 В на установленной частоте.

6if - частная погрешность воспроизведения напряжения в поверяемой точке напряжения на установленной частоте.

• 7.7.6.1 Определение относительной погрешности воспроизведения напряжения на разъ-емах« I » и « ОН » на частоте 0,1 МГц при номинальных значениях напряжения 0,03; 0,05; 0,1; 0,3; 0,5; 1; 3; 5; и 10 В проводят с использованием калибратора универсального Н4-17 и мультиметра 34401А в качестве компаратора напряжений.

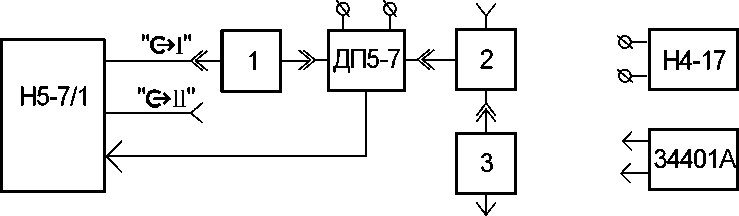

Измерения проводят согласно структурной схемы, приведенной на рисунке 7.1.

• 1 - переход коаксиальный ЕЭ2.236.147 (из комплекта Н5-7/1);

• 2 - тройник.434849.002 (из комплекта ПНТЭ-37)

• 3 - нагрузка 50 Ом РПИС.434821.001 (из комплекта Н5-7/1)

Рис. 7.1 - Структурная схема измерения погрешности воспроизведения напряжения на частоте 0,1 МГц.

На частоте 0,1 МГц определение относительной погрешности воспроизведения напряжения проводят путем компарирования с калибратором Н4-17. В качестве компаратора используется мультиметр 34401А. При этом, к выходу детектора проходного ДП5-7 подключается тройник (из комплекта ПНТЭ-37) и нагрузка 50 Ом (из комплекта Н5-7/1).

Компарирование проводят в следующей последовательности.

• 1. Прогреть калибратор Н4-17 в течение 1 ч и произвести его автокалибровку. Подключить к выходу калибратора мультиметр 34401А. Включить в мультиметре режим измерения напряжения переменного тока с максимальным разрешением и усреднением. Установить в калибраторе Н4-17 несущую частоту 0,1 МГц. Устанавливая в калибраторе Н4-17 уровни выходного напряжения 0,03; 0,05; 0,1; 0,3; 0,5; 1; 3; 5; 10 В, записать показания мультиметра.

  Изм	Лист	№ докум.	Подп.	Дата

  РПИС.411166.028 РЭ

  Лист

  47

• 2. Подключить мультиметр 34401А к свободному гнезду тройника 2.

  В калибраторе Н5-7/1 включить режим



  , частоту 0,1 МГц и уровень вы-

  ходного напряжения 1 В. Провести частную калибровку калибратора Н5-7/1 на частоте 0,1 МГц. Устанавливая в калибраторе Н5-7/1 уровни выходного напряжения 1; 3; 5 и 10 В, фиксируют и записывают показания мультиметра. Погрешность установки напряжения для каждого уровня выходного напряжения 1; 3; 5 и 10 В на частоте 0,1 МГц определить по формуле

  Soi = ^U _ ^Ui .100% ,                             (7.3)

  ^U1

  где U₁ - напряжение измеренное мультиметром на выходе калибратора Н4-17 для заданного

  уровня выходного напряжения;

  U₂ - напряжение измеренное мультиметром на выходе калибратора Н5-7/1 для того же



  уровня выходного напряжения.

  Аналогично провести измерения для напряжений для напряжений 0,03; 0,05; 0,1; 0,3; 0,5; 1 В на разъеме « G* 11 ».

  Результаты поверки считаются удовлетворительными, если относительная погрешность воспроизведения напряжения от 0,03 до 10 В на частоте 0,1 МГц удовлетворяют требованиям таблицы 7.3.

  Таблица 7.3

  Номинальные значения напряжения, В	0,5; 1,0; 3,0; 5,0; 10,0	0,1; 0,3	0,03; 0,05
  Пределы относительной погрешности, %	±0,03	±0,04	±0,1

  7.7.6.2 Определение частных составляющих частотной погрешности ( 5fi) на частотах 0,3; 0,5; 1; 3; 5; 10; 15; 20 и 30 МГц для напряжения 1 В на разъеме « G* I, на частотах 1; 10 и 30 МГц для значений напряжения 3 и 10 В на разъеме « OI » и 1 В на разъеме « ОН » относительно частоты 0,1 МГц проводят с использованием термоэлектрических преобразователей ПНТЭ-37-1, ПНТЭ-37-3 и ПНТЭ-37-10.

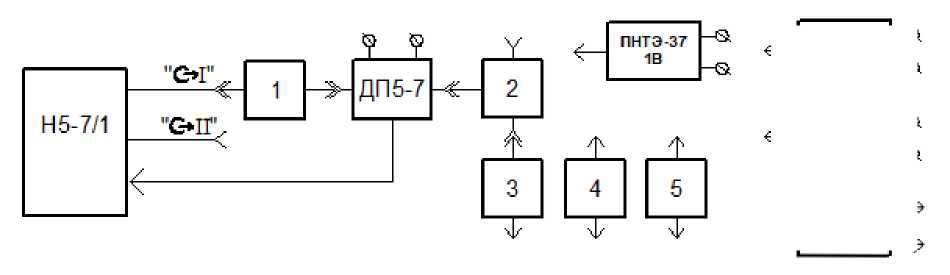

  Измерения проводят согласно структурной схемы, приведенной на рисунке 7.2.

  Изм	Лист	№ докум.	Подп.	Дата

  РПИС.411166.028 РЭ

  Лист

  48

• 1 - переход коаксиальный ЕЭ2.236.147 (из комплекта Н5-7/1);

• 2 - тройник.434849.002 (из комплекта ПНТЭ-37)

• 3 - нагрузка 100 Ом РПИС.434821.003 (из комплекта Н5-7/1)

• 4 - нагрузка 62 Ом РПИС.434821.004 (из комплекта Н5-7/1)

• 5 - нагрузка 50 Ом РПИС.434821.001 (из комплекта Н5-7/1)

Рис. 7.2 - Структурная схема измерения частных составляющих частотной погрешности.

ВНИМАНИЕ !!! Определение составляющих частотной погрешности на частотах от 0,3 до 30 МГц для значений напряжения 1; 3 и 10 В проводят с использованием трех термоэлектрических преобразователей ПНТЭ-37, имеющих разные сопротивления (ПНТЭ-37-1 100 Ом, ПНТЭ-37-3 330 Ом, ПНТЭ-37-10 1000 Ом). Для обеспечения номинальной нагрузки калибратора (50 ± 5) Ом необходимо использовать нагрузки 3-5 из комплекта Н5-7/1.

где Ux - показания мультиметра на измеряемой частоте ; U01 - показания мультиметра на частоте 0,1 МГц;

• 2. Подключить к тройнику 2 термоэлектрический преобразователь ПНТЭ-37-3 и нагрузку 4 (62 Ом). Аналогично вышеизложенному, определить частотные погрешности воспроизведения выходного напряжения 3 В на частотах 1; 10 и 30 МГц.

• 3. Подключить к тройнику 2 термоэлектрический преобразователь ПНТЭ-37-10 и нагрузку 5 (50 Ом). Аналогично вышеизложенному, определить частотные погрешности воспроизведения выходного напряжения 10 В на частотах 1; 10 и 30 МГц.

• 4. Результирующие погрешности воспроизведения напряжений 1; 3 и 10 В на частотах 1; 10 и 30 МГц определить формуле 7.1.

• 5. Отключить выход калибратора (кнопка «Отключить» в зоне «Выход»). В калибраторе



  Н5-7/1 включить режим

, частоту 0,1 МГц и уровень выходного напряжения 1 В. Подключить переход 1 к разъему « G* 11 » калибратора. Подключить к тройнику 2 термоэлек-

трический преобразователь ПНТЭ-37-1 и нагрузку 3 (100 Ом). Включить «Выход» калибратора.

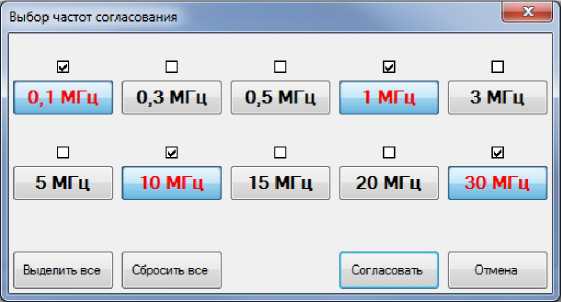

Прогреть термопреобразователь под сигналом в течение 10 мин. Провести калибровку калибратора Н5-7/1 на частотах 0,1; 1; 10 и 30 МГц. Устанавливая последовательно в калибраторе частоты 0,1; 1; 10 и 30 МГц, по мультиметру 34401А на выходе термопреобразователя зафиксировать уровни постоянного напряжения (U01, U1, U10, U30,), соответствующие 1 В.

Частотные погрешности воспроизведения выходного напряжения 1 В (в процентах) на

каждой из частот определить по формуле (7.4).

Результирующие погрешности воспроизведения напряжения 1 В на частотах 1; 10 и 30 МГ ц на разъеме « G* 11 » определить формуле 7.1

Результаты поверки считаются удовлетворительными, если относительная погрешность воспроизведения напряжений 1; 3 и 10 В на частотах 1; 10 и 30 МГц удовлетворяют требованиям таблицы 7.4.

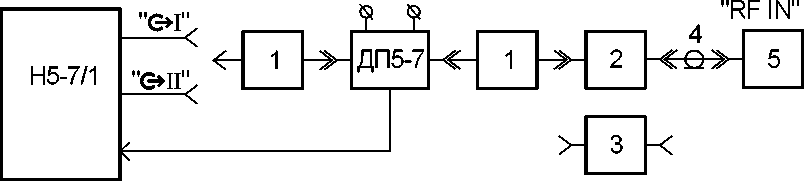

7.7.6.3 Определение частных составляющих частотной погрешности на частотах 1; 10; и 30 МГц при номинальных значениях напряжения 0,03; 0,05; 0,1; 0,3; 0,5 В на разъеме « G* 11 » относительно реперной точки 1 В проводят с использованием установки эталонной для поверки мер ослабления и магазинов затухания ЭО-01.

Измерения проводят согласно структурной схемы, приведенной на рисунке 7.3.

-включить режим

Частные погрешности (5if) воспроизведения выходного напряжения (в процентах) в поверяемых точках относительно уровня 1 В на частоте 1 МГц определяют по формуле

53j = (10⁽20⁾ - 1) • 100 %                           (7.5)

где Д/ - погрешность воспроизведения выходного напряжения (дБ) в поверяемой точке ( i ) относительно уровня 1 В. Определяется как разность измеренного ослабления относительно номинального значения из таблицы 7.5.

Результирующую погрешность воспроизведения уровня выходного напряжения на частоте 1 МГц в диапазоне напряжений определяют, как алгебраическую сумму погрешностей по формуле (7.2).

Аналогично проводят измерения на несущих частотах 10 и 30 МГц.

Результаты поверки считаются удовлетворительными, если погрешности воспроизведения напряжения на частотах 1; 10 и 30 МГц при уровнях 0,03; 0,05; 0,1; 0,3 и 0,5 В удовлетворяют требованиям таблицы 7.5.

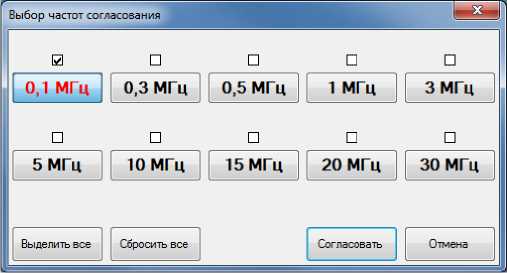

После окончания процедуры согласования с нагрузкой установить напряжение 10 В.

Вновь зафиксировать показания напряжения (U2) по мультиметру 34401А. Погрешность установки напряжения 10 В для частоты 0,1 МГц в калибраторе Н5-7/1 определить по формуле (7.3). Установив в калибраторе Н5-7/1 напряжение 30 В, аналогично определяют погрешность установки напряжения 30 В для частоты 0,1 МГц.

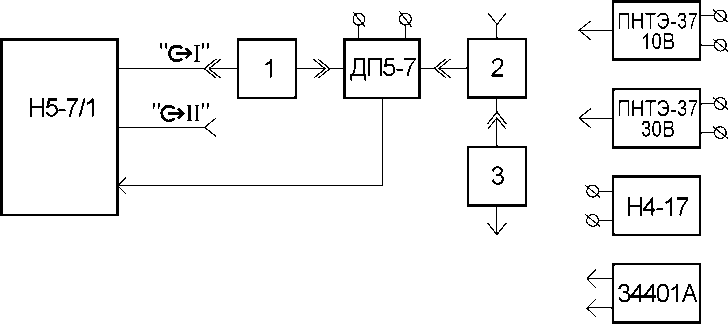

• 3. Для определения погрешности воспроизведения напряжения на частотах 1; 10 и 30 МГц при напряжении 10 В используют термоэлектрический преобразователь ПНТЭ-37-10.

В калибраторе Н5-7/1 установить частоту 0,1 МГц и уровень выходного напряжения 10 В. Подключить к тройнику (2) термопреобразователь ПНТЭ-37-10.

Частотные погрешности воспроизведения напряжения на частотах 1; 10 и 30 МГц определить по формуле (7.4), а результирующие погрешности определить по формуле (7.1).

Провести аналогичные измерения для напряжения 30 В.

Результаты поверки считаются удовлетворительными, если погрешности воспроизведения выходного напряжения на частотах 0,1; 1; 10 и 30 МГц и при уровнях 10 и 30 В находятся в пределах ±2 %.

7.7.8 Определение коэффициента гармоник выходного напряжения калибратора проводят с использованием анализатора источников сигнала FSUP для напряжений 10 и 30 В на всех несущих частотах 0,1; 0,3; 0,5; 1; 3; 5; 10; 15; 20 и 30 МГц.

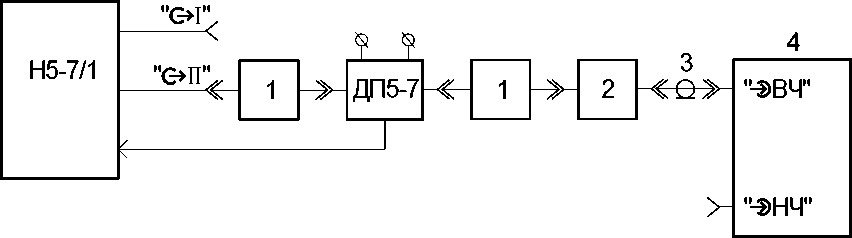

Измерения проводят согласно структурной схемы, приведенной на рисунке 7.5.

К2(3) = 10⁽-^дБ/200 ■ 100

Суммарный коэффициент гармоник напряжения в процентах определят по формуле

Кг = K2 + K2

К выходу детектора проходного ДП5-7 подключить нагрузку проходную 600 Ом (из ком-
