СТАНДАРТ ЧАСТОТЫ И ВРЕМЕНИ 41-69

МЕТОДИКА ПОВЕРКИ

2.721.607

14. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства первичной и периодической поверки прибора (при выпуске из производства и ремонта, при эксплуатации и храпении).

Поверка прибора должна производиться с периодичностью, определяемой нормативно-техническими документами Госстандарта СССР.

Рекомендуемый межповерочный интервал периодической поверки — не более 12 мес.

14.1. Операции и средства поверки
  • 14.1.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 8.

Номер пункта раздела поверки

Наименование операции

Поверяемая отметка

Допустимое значение погрешности или предельное значение определяемого параметра

Средство поверки

образцовое

вспомогательное

14.3.1.

Внешний осмотр

14.3.2.

Опробование

Определение метрологических

14.3.3.

параметров

Определение напряжения вы-

5; 1 МГц;

100 кГц

B3-39

ходных сигналов

(1±0,3) В

14.3.4.

Определение относительной по-

5 МГц;

В пределах

41-46

47-15

грешности прибора по частоте

±3,65-10—10

43-54

14.3.5.

Определение среднеквадрати-

5 МГц;

Не более

ческого относительного откло-

6-Ю-'2

41-46 или

47-12

нения частоты за 10 с.

41-69

43-54

14.3.6.

Определение параметров шкал

1 с.

Um>2,5 В

времени

ти = 10—20 мкс.

С1-75

Тп=1 с. тф<0,03 мкс.

43-54

Примечания: 1. Вместо указанных в таблице образцовых и вспомогательных средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью. При использовании вместо стандарта частоты водородного 41-46 стандарта частоты и времени 41-69 он должен контролироваться или по 41-46 или по эфиру.

2. Все средства поверки должны быть исправны и поверены в установленном порядке.

сл

00

  • 14.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки приведены в табл. 9.

Таблица 9

Наименование средства поверки

| Основные технические характеристики средства поверки

пределы измерения

погрешность

Рекомендуемое средство поверки (тип)

Приме

чание

Частотомер электронносчетный

0,1 — 10 МГц

Погрешность измерения интервалов времени 0,01 мкс

43-54

Вольтметр

1 В, 10 МГц

ю%

B3-39

Стандарт частоты водородный

1 В, 5 МГц

Погрешность по частоте ± 1 • 10-11

41-46

Погрешность воспроизведения действительного значения частоты 3-10-13

Стандарт частоты и времени

1 В, 5 МГц

Погрешность частоты выходного сигнала не более 2-10—11

41-69

Компаратор частотный

Сличение частот

5 МГц; 1 МГц

Относительная погрешность не более 1-10—12 за время измерения 1 с.

47-12

Осциллограф

Полоса 0—100 МГц

10% по амплитуде и длительности

С 1-75

Синхронометр кварцевый

Выдача сигнала 1 с.

Погрешность опорного сигнала

47-15

14.2. Условия поверки и подготовка к ней
  • 14.2.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К) — 20 ±5 (293±5);

относительная влажность воздуха, % — 65 ±15;

атмосферное давление, кПа (мм рт. ст.) — 100 ±4 (750 ±30);

напряжение питающей сети, В — 220 ±4,4;

частота питающей сети, Гц — 50 ±0,5, содержание гармоник. % — до 5.

Допускается проводить поверку в реально существующих условиях, отличных от приведенных, если они не выходят за пределы рабочих условий эксплуатации.

Питающая сеть не должна иметь резких скачков напряжения, рядом с рабочим местом не должно быть источников сильных магнитных и электрических полей.

Недопустима вибрация рабочего места.

  • 14.2.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

проверить наличие технической документации;

разместить прибор на рабочем месте, обеспечив при этом удобство работы;

выполнить указания мер безопасности (разд. 9);

до начала электрических измерений включить прибор в сеть и прогреть в течение 4 часов.

  • 14.3. Проведение поверки

Внешний осмотр
  • 14.3.1. При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям: отсутствие механических повреждений, влияющих на работоспособность прибора;

наличие и прочность крепления органов управления, четкость фиксации их положения, плавность вращения ручек органов настройки и т п.;

чистота соединительных разъемов;

исправность соединительных кабелей, переходов и т. д. При обнаружении дефектов прибор должен быть направлен в ремонт.

Опробование и самоконтроль
  • 14.3.2. При опробовании прибора определяется соответствие показаний стрелочного индикатора данным, приведенным в табл. 6, при соответствующих положениях переключателя КОНТРОЛЬ.

При обнаружении неисправности прибор должен быть направлен в ремонт.

Определение метрологических параметров

  • 14.3.3.  Определение напряжения выходных сигналов 5 МГц, 1 МГц, 100 кГц на нагрузке 50 Ом (п. 2.12 ТО) производится с помощью милливольтметра B3-39. Результаты проверки считаются удовлетворительными, если измеренные параметры соответствуют величинам, указанным в п. 2.12 ТО.

  • 14.3.4. Определение относительной погрешности выходных сигналов по частоте (п. 2.3 ТО).

Электрическая схема соединений приборов приведена на рис. 19.

Ручку ПОЛЕ С установить в положение, в которое она была установлена на предыдущей поверке.

Выходной сигнал 5 МГц с прибора 41-46 подается на ВЧ разъем ВХОД 5 МГц, расположенный на задней панели прибора 47-15. При помощи ручек управления УРОВЕНЬ ЗАПУСКА ПИВ 43-54 по обоим каналам добиваются устойчивых показаний прибора. Относительная погрешность по частоте стандарта 41-69 определяется по формуле:

(п2—nt)-10"6

о =----1—1----- ,                (О

12—11

где пь п2 — показания частотомера в мкс в начале и конце интервала измерения t2—ti, равного 3600 с.

После измерений необходимо установить частоту на номинальное значение с точностью не хуже, чем ±2• 10—и, повернув на необходимое количество делений ручку ПОЛЕ С 1 ДЕЛ. — 1 • 10-11.

После коррекции частоты с помощью ручки ПОЛЕ С относительную погрешность по частоте необходимо проконтролировать по вышеизложенной методике.

Новое положение ручки ПОЛЕ С 1 ДЕЛ. — 1 • 10_ 11 записывается в формуляре прибора.

Пример 1. Определение относительной погрешности по частоте.

Пусть показание частотомера щ в начале интервала измерений будет 888888,88 мкс, а через 1 ч. п2 = 888888,86 мкс.

Тогда по формуле (1) определяем относительную погрешность по частоте:

Результаты считаются удовлетворительными, если относительная погрешность по частоте соответствует величине, указанной в п. 2.3 ТО.

Если межповерочный интервал превысил 12 мес., то допустимая относительная погрешность по частоте увеличивается на величину ±l-10~12-N, где N — количество дней, прошедших после окончания межповерочного интервала.

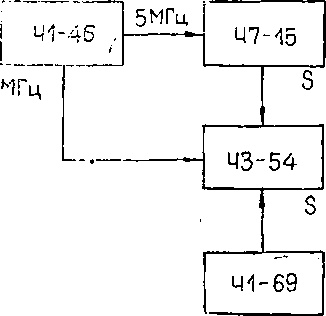

Электрическая схема соединений приборов для измерения относительной погрешности выходных сигналов но частоте стандарта частоты и времени 41-69

Рис. 19.

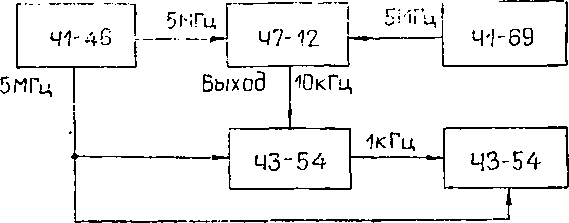

Электрическая схема соединения приборов для измерения среднеквадратического относительного отклонения частоты выходных сигналов за время измерения 10 с.

Рис. 20.

  • 14.3.5. Определение среднеквадратического относительного отклонения частоты за время измерения 10 с.

Электрическая схема соединений приборов приведена на рис. 20.

Сигнал 10 кГц с компаратора подается на ВХОД Б первого частотомера, работающего в режиме деления частоты. Кнопка 4^- этого частотомера нажата, переключатель РОД РАБОТЫ находится в положении ПЕРИОД Б, переключатель МНОЖИТЕЛЬ в положении 10. На задней панели тумблер ВЧ—НЧ находится в положении НЧ. Сигнал 1 кГц с разъема ВЫХОД, расположенного на задней панели частотомера, подается на ВХОД Б второго частотомера, работающего в режиме измерения периода. Переключатель МЕТКИ ВРЕМЕНИ на передней панели устанавливается в положение 1 pS, МНОЖИТЕЛЬ— в положение 104, РОД РАБОТЫ — в положение ПЕРИОД Б. Переключатель прибора 47-12 КОЭФФИЦИЕНТ УМНОЖЕНИЯ находится в положении 2-102.

Среднеквадратическое относительное отклонение частоты 6 выходного сигнала за время измерения 10 с. вычисляется по формуле (2):

где

Afi_ 10-(щ—103) f "    T2-N-'f

(2)

(3)

(4)

Т = 103 мкс — период повторения сигнала частотой 1 кГц; f = 5 МГц — частота выходного сигнала;

N = 2-102 — коэффициент умножения компаратора;

ш — показания частотомера в мкс во время i-ro измерения.

Пример 2. Определение среднеквадратического относительного отклонения частоты выходного сигнала за время измерения 10 с.

Пусть показания частотомера (ш) имеют значения: ni = 1000,0005                  п7= 1000,0009

n2 = 1000,0001                   п8 = 1000,0005

п3= 1000,0007                  пч == 1000,0002

п4= 1000,0009                  п10= 1000,0001

п5 = 1000,0003                    п, J = 1000,0005

п6= 1000,0008

Тогда по формуле (4)

Afi= 10-0,0005 f 106-2-102-5 ^-=Ы0-12

^13 = 7-10-’2 ^р=9-10-12

^ = 3-10~12

= 8-10—12

Afi вычисляем-j-

^17 = 9-10-’2

Согласно формуле (3),

Afcp _ 10~12 (5+1+7+9+34-8+9+5 + 2+1+5) _ f                             11                   _

Определяем относительное отклонение каждого показания частотомера от среднего арифметического значения:

=_4.10-12

= 2-10-12

СР _ 4 . J А—12 f f

=—2-10-

-^у^ = 3-10-12

Afy

'f

Af ср ~T~

Afs Afcp _

7

A fie   Af cp _

__

Afii _ Afcp_ f

Afg Alep f        f“

—3- io-12

По формуле (2) вычисляем средпеквадратическое относительное отклонение частоты выходного сигнала за время измерения 10 с.

16+4+16+4 + 9+16+9+16

10

ю-,2=з • ю-12

Результаты считаются удовлетворительными, если значение 6 не превышает значения, указанного в п. 2.4 ТО. При использовании вместо 41-46 прибора 41-69, результат делить па Г 2.

14.3.6. Определение параметров шкал времени

Амплитуда и длительность импульсов измеряются на нагрузке 50 Ом (для основной и задержанной шкал времени) с помощью осциллографа С1-75; период выходных сигналов проверяется частотомером, работающим в режиме отношения частот.

Длительность фронтов основной и задержанной шкал времени измеряется следующим образом. С помощью осциллографа С1-75 наблюдаются фронты импульсов задержанной шкалы при частоте импульсов 10 Гц. Длительность фронта импульсов основной шкалы времени гарантируется, поскольку схемы выходных формирователей обеих шкал идентичны. Длина кабеля при измерениях не более 1,5 м.

14.4. Оформление результатов поверки
  • 14.4.1. Положительные результаты первичной поверки должны оформляться путем записи в формуляре прибора, заверенной поверителем с нанесением оттиска поверительно-го клейма.

Положительные результаты периодической государственной или ведомственной поверки должны оформляться в установленном порядке с выполнением соответствующих записей в формуляре прибора.

  • 14.4.2. В случае отрицательных результатов поверки выпуск прибора в обращение и применение запрещается. При этом на прибор выдается извещение о непригодности его к применению.

15. ПРАВИЛА ХРАНЕНИЯ
  • 15.1. Прибор является сложным радиоэлектронным устройством и требует аккуратного обращения и ухода в процессе эксплуатации, транспортирования и хранения на складе. Прибор, прибывший на склад предприятия и предназначенный для эксплуатации ранее или через 12 месяцев со дня поступления, от транспортной упаковки может не освобождаться и храниться в упакованном виде.

Предельные условия кратковременного хранения: температура окружающего воздуха, °C (К) — от минус 50 до плюс 60 (223—333);

относительная влажность воздуха, % — до 95 при температуре до 30°С.

  • 15.2. При постановке на длительное хранение (продолжительностью более 12 месяцев) прибор укладывается в полиэтиленовый или другой влагозащитный чехол. Внутри чехла размещаются влагопоглощающие патроны (силикагель), причем не ранее чем за час до упаковки прибора. Затем чехол герметично зашивается методом сварки или оплавления пленки.

Прибор может храниться в отапливаемых хранилищах. Условия длительного хранения:

температура окружающего воздуха, °C (К) — от плюс 5 до плюс 30 (278—303);

относительная влажность воздуха, % — до 85 при температуре 30°С.

  • 15.3. В помещении для хранения не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.

Срок сохраняемости прибора — 5 лет.

Внимание!

Рекомендуется в процессе хранения включать прибор в сеть нс реже одного раза в 6 месяцев на 30 минут (для тренировки используемых в приборе конденсаторов типа К50-6).

15.4. Консервация
  • 15.4.1. Если предполагается, что прибор, уже находившийся в эксплуатации, длительное время не будет находиться в работе, рекомендуется произвести консервацию прибора. При консервации необходимо выполнение следующих операций:

прибор и прилагаемое к нему имущество очищаются от грязи и пыли;

если прибор до этого подвергался воздействию влаги, он просушивается в лабораторных условиях в течение 2 суток;

вилки, розетки и разъемы кабелей обертываются бумагой и обвязываются нитками;

произвести упаковку приборов в соответствии с разделом 16;

упакованный прибор следует хранить в тех же условиях, что и прибор, прибывший на длительное хранение.
