УТВЕРЖДАЮ

s3sF

I

Директор

ФБУ « Ни^е городский ЦСМ »

® ah

--

Ф. В. Балашов

15 » двгуста 2016 г.

Инв № подл. Подп и дата        Взам инв № Инв.№дубл Подп и дата

СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СТАТИЧЕСКИЕ ТРЁХФАЗНЫЕ «Меркурий 236»

Руководство по эксплуатации

Приложение Г

Методика поверки

АВЛГ.411152.034 РЭ1

с изменением № 1

Копировал

Настоящая методика составлена с учётом требований Приказа Минпромторга России от 02.07.2015 г. №  1815, РМГ 51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012,

ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012 и устанавливает методику первичной, периодической и внеочередной поверки многотарифных счётчиков «Меркурий 236», а также объём, условия поверки и подготовку к ней.

(Измененная редакция, Изм. № 1)

Структура условного обозначения счётчиков, на которые распространяется настоящая методика поверки:

«Меркурий 236ART-0X PQLR(C)S»,

где Меркурий - торговая марка счётчика:

  • -  236 - серия счётчика;

  • -  AR - тип измеряемой энергии:

  • >  А - активной энергии;

  • >  R - реактивной энергии;

  • -  Т - наличие внутреннего тарификатора;

  • -  0Х - модификации, подразделяемые по максимальному току и классу точности, приведены в таблице 1.

  • -  Р - наличие профиля;

  • -  Q - показатель качества электроэнергии, наличие журналов вкл./выкл. токов;

  • -  L - модем PLC-I;

  • -  R - интерфейс RS-485;

  • -  С - интерфейс CAN;

  • -  S - внутреннее питание интерфейса.

Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счётчика.

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв.№дубл. Подп. и дата

Таблица 1

Модификации счётчиков

Класс точности при измерении энергии

Номинальный/базовый (максимальный) ток, А

активной

реактивной

01

ГО

2,0

5(60)

02

1,0

2,0

5(100)

03

0,5S

1,0

5(Ю)

Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс или модем PLC-I от внешнего тарификатора.

При выпуске счётчиков из производства и ремонта проводят первичную поверку.

Первичной поверке подлежит каждый счётчик.

Интервал между поверками 16 лет.

Периодической поверке подлежат счётчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку производят в случае:

  • - повреждения знака поверки (пломбы) и в случае утери формуляра;

  • - ввода в эксплуатацию счётчика после длительного хранения (более половины межповерочного интервала);

  • - проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на счётчик или неудовлетворительной его работе;

  • - продажи (отправки) потребителю счётчика, нереализованного по истечении срока, равного половине межповерочного интервала.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    АВЛГ.411152.034 РЭ1

    Лист

  • 1 Операции и средства поверки

    • 1.1 Выполняемые при поверке операции, а также применяемые при этом средства поверки указаны в таблице 2 и 2а соответственно.

(Измененная редакция, Изм. № 1)

Последовательность операций проведения поверки обязательна.

Таблица 2 - Последовательность операций поверки

Наименование операции

Номер пункта

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

6.1

Да

Да

2. Проверка электрической прочности изоляции

6.2

Да

Да

3. Опробование

6.3

Да

Да

3.1. Подтверждение соответствия программного обеспечения (ПО)

6.3.4

Да

Да

4. Проверка метрологических характеристик счётчика

6.4

Да

Да

4.1 .Проверка стартового тока (чувствительности)

6.4.1

Да

Да

4.2. Проверка отсутствия самохода

6.4.2

Да

Да

4.3. Определение погрешности измерения активной и реактивной энергии

6.4.3

Да

Да

4.4. Определение погрешности измерения напряжения и тока

6.4.4

Да

Да

4.5. Определение погрешности измерения частоты сетевого напряжения

6.4.5

Да

Да

4.6. Определение точности хода встроенных часов

6.4.6

Да

Да

Инв № подл Подп. и дата        Взам.инв№ Инв№дубл Подп и дата

Примечания

1 Допускается проведение поверки счётчиков с применением средств поверки, не указанных в таблице, но обеспечивающих определение и контроль метрологических характеристик поверяемых счётчиков с требуемой точностью.

____2 Средства поверки должны быть поверены и иметь действующий знак поверки.______ (Измененная редакция, Изм. № 1)

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.034 РЭ1

Лист

Инв № подл. Подп. и дата         Взам.инв.№ Инв№дубл. Подп. и дата

Таблица 2а - Средства поверки

Номер пункта

Наименование средств поверки

Технические характеристики

  • 6.3

  • 6.4

Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М

Ном. ток: (0,01 - 100) А; Ном. напряжение 230 В; Погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %

6.2

Прибор для испытания электрической прочности У ПУ-10

Испытательное напряжение до 10 кВ, Погрешность установки напряжения ±5 %

6.4.1

Секундомер СОСпр-2б-2

Время измерения более 30 мин

6.4.5

Частотомер электронно-счетный 43-63

Диапазон частот 0,1 Гц-100 МТц Погрешность 2-10'7

6.4.6

Источник питания постоянного тока Б5-50

Постоянное напряжение от 100 до 300 В. погрешность установки ±1,5 В, ток до 300 мА

6.3

Персональный компьютер с операционной системой Windows-9X,-2000, ХР с последовательным портом RS-232

6.3

Преобразователь интерфейсов

USB-CAN/RS-232/RS-485

«Меркурий 221»

6.3

Оптоадаптер

Терминал MC35i

6.3

Технологический модем «Меркурий 223»

6.3

Концентратор «Меркурий 225»

6.3

6.4.6

Тестовое программное    обеспечение

«Конфигуратор счётчиков Меркурий» и «BMonitorFEC»

Таблица 2а (Введена дополнительно, Изм. № 1)

АВЛГ.411152.034 РЭ1

Лист

5

Изм

Лист

№ докум.

Подп.

Дата

  • 2 Требования безопасности

    Инв№ подл Подп. и дата        Взам.инв.№ Инв№дубл. Подп. и дата

    • 2.1 При проведении поверки должны быть соблюдены требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей», а также требованиями раздела 1 руководства по эксплуатации АВЛГ.411152.034 РЭ и соответствующих разделов из документации на применяемые средства измерений и испытательное оборудование.

(Измененная редакция, Изм. № 1)

  • 3 Требования к квалификации поверителей

    • 3.1 Поверку осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

    • 3.2 Все действия по проведению измерений при проверке счётчиков электроэнергии и обработки результатов измерений проводят лица, изучившие настоящий документ, руководство по эксплуатации используемых средств измерений и вспомогательных средств поверки.

  • 4 Условия поверки

    • 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям Приказа Минпромторга России от 02.07.2015 г. № 1815.

(Измененная редакция, Изм. № 1)

  • 4.2 При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °C                            23 ± 2

Относительная влажность воздуха, %                           от 30 до 80

Атмосферное давление, мм рт. ст.                               от 630 до 795

Внешнее магнитное поле                                       отсутствует

Частота измерительной сети, Гц                                    50 ± 0,3

Форма кривой напряжения и тока измерительной сети           синусоидальная

Кг не более 2 %

Отклонение номинального напряжения                          ±1,0%

  • 4.3 Поверка должна производиться на аттестованном оборудовании с применением средств поверки, имеющих действующий знак поверки.

(Измененная редакция, Изм. № 1)

  • 5 Подготовка к поверке

Перед проведением поверки следует выполнить следующие подготовительные работы:

  • 5.1 Проверить наличие и работоспособность основных и вспомогательных средств поверки, перечисленных в таблице 2.

  • 5.2 Проверить наличие действующих свидетельств о поверке (аттестации) и знаков поверки у средств поверки.

(Измененная редакция, Изм. № 1)

  • 5.3 Проверить наличие заземления всех составных частей поверочной схемы.

  • 5.4 Подготовить средства поверки к работе в соответствии с руководством по эксплуатации и проверить их работоспособность путём пробного пуска.

    АВЛГ.411152.034 РЭ1

    Лист

    6

    Изм

    Лист

    № докум.

    Подп

    Дата

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре должно быть установлено соответствие счётчика следующим требованиям:

лицевая панель счётчика должна быть чистой и иметь чёткую маркировку в соответствии с требованиями конструкторской документации;

во все резьбовые отверстия токоотводов должны быть ввёрнуты до упора винты с исправной резьбой;

на крышке зажимной колодки счётчика должна быть нанесена схема подключения счётчика к электрической сети;

в комплекте счётчика должны быть: формуляр АВЛГ.411152.034 ФО и руководство по эксплуатации АВЛГ.411152.034 РЭ.

  • 6.1.2 (Исключен, Изм. № 1)

  • 6.2 Проверка электрической прочности изоляции

    • 6.2.1 При проверке электрической прочности изоляции увеличивать напряжение в ходе испытания следует плавно, начиная со (100-230) В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение (5-10) с. По достижении заданного значения испытательного напряжения счётчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие пробоя, затем плавно уменьшают испытательное напряжение.

    • 6.2.2 Результат проверки считают положительным, если электрическая изоляция выдерживает в течение одной минуты испытательное напряжение 4 кВ переменного тока частотой 50 Гц между соединенными между собой цепями 1-14 и контактами 15-16, 17-18 соединёнными с «землёй».

      Инв.№ подл. Подл, и дата         Взам.инв.№ Инв№ дубл Подл, и дата

6.3 Опробование

При опробовании проверяется:

  • -  функционирование жидкокристаллического индикатора (ЖКИ),

  • -  функционирование интерфейсов связи;

  • -  функционирование модема PLC-I.

  • 6.3.1 Проверка функционирования ЖКИ.

  • 6.3.1.1 При включении счётчика необходимо проверить включение всех сегментов индикатора. Примеры работающего ЖКИ приведены на рисунках 1 и 2.

/_/ /_/ /_/ /_/ /_/ /_/ /_/ /_/ ТАРИФ ооео осе

СБРОС

и и и и и и. и и IJIJ.U U.U.U.UU «ВАРГ- 2

ДАТА ВРЕМЯ ДЕНЬ МЕСЯЦ ГОД ПРЕД ПОТЕРИ

Рисунок 1

АВЛГ.411152.034 РЭ1

Лист

7

Изм

Лист

№ докум.

Подл.

Дата

/_/ /_/ /_/ /_/ /_/ /_/ /_/ /_/ ТАРИФ 0060 ООО

СБРОС

и и и и и и.и п % ♦** I II II II II II II II I кВАрГмасэ

ДАТА ВРЕМЯ ДЕНЬ МЕСЯЦ ГОД ПРЕД ПОТЕРИ

Рисунок 2

  • 6.3.1.2 Подключить цепи питания счётчика к установке УАПС-1МГ. Установить на установке УАПС-1МГ фазные напряжения 230 В. ток в нагрузке отсутствует. Записать показания потреблённой электроэнергии.

  • 4.4.1 Установить на установке ток 10 А при коэффициенте мощности, равном 1, в каждой фазе. При этом должно происходить увеличение значения потребленной электроэнергии. По истечении 15 мин записать показания потребленной электроэнергии. Разница в показаниях должна быть в пределах (1,7... 1,75) кВт-ч.

Если все описанные действия завершились успешно, то ЖКИ счётчика функционирует исправно.

Инв№ подл. Подп. и дата        Взам.инв№ Инв.№дубл. Поди и дата

  • 6.3.2 Проверка функционирования интерфейсов и возможности программирования и считывания информации через интерфейс связи

  • 6.3.2.1 Для проверки возможности программирования и считывания через интерфейс необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221».

Включить счётчик и компьютер.

Запустить программу «Конфигуратор счётчиков Меркурий».

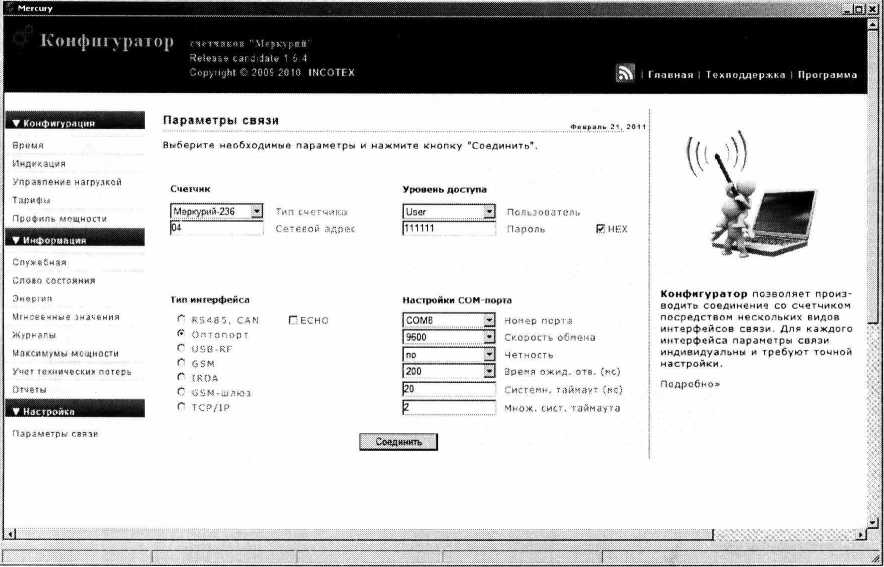

  • 6.3.2.2 Открыть вкладку «Параметры связи». На экране должно появиться окно, изображённое на рисунке 3.

    Рисунок 3

    АВЛГ.411152.034 РЭ1

    Лист

    8

    Изм

    Лист

    № докум

    Подп.

    Дата

Выбрать тип счётчика «Меркурий 236», тип интерфейса, скорость обмена, номер порта. Нажать кнопку «Соединить».

  • 6.3.2.3 Проверка программирования и считывания тарифного расписания.

Для проверки чтения тарифного расписания необходимо выполнить операции п.6.3.2.1.

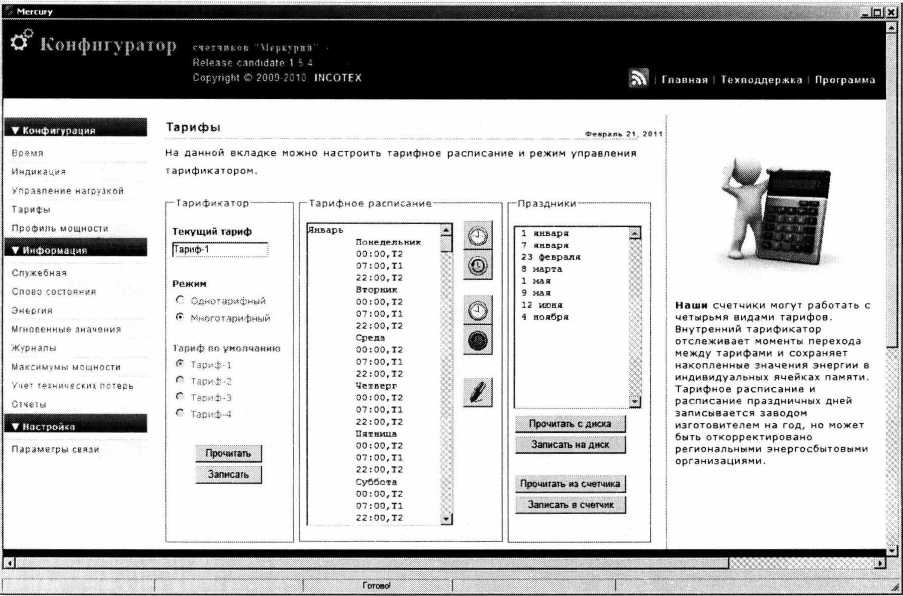

  • 6.3.2.3.1 Открыть вкладку «Тарифы». На экране должно появиться окно, изображённое на рисунке 4.

Считать тарифное расписание счётчика, нажав кнопку «Прочитать из счётчика». При этом в таблице должно отобразиться тарифное расписание, которое было записано в него ранее.

Инв.№ подл. Подл и дата        Взам.инв№ Инв.№дубл. Подл и дата

Рисунок 4

  • 6.3.2.3.2 Для программирования тарифного расписание необходимо выбрать определённый день и месяц. Изменить тарифное расписание и записать его в счётчик, нажав кнопку «Записать в счётчик». Для проверки записанного нового тарифного расписания необходимо считать его из счетчика, выполнив операции п.6.3.2.3.1.

Если описанные действия прошли успешно, то программирование и считывание тарифного расписания осуществлены правильно.

  • 6.3.2.3.3 Аналогичным образом можно проверить программирование и считывание другой информации.

  • 6.3.3 Проверка функционирования модема PLC-I и возможности передачи и приёма информации через модем PLC-I.

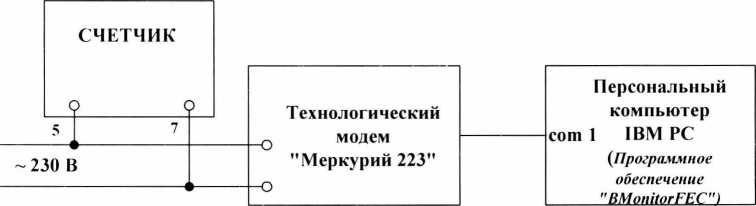

6.3.3.1 Для проверки возможности чтения информации по силовой сети через модем PLC-1 счётчика необходимо собрать схему в соответствии с приложением Б.

Запустить на ПК программу «BMonitorFEC». Включить технологическое приспособление и счётчик.

Через время не более 5 мин на экране монитора ПК в соответствующем разделе (окне) программы «BMonitorFEC» должно появиться значение накопленной энергии в кВт-ч.

АВЛГ.411152.034 РЭ1

Лист

9

Изм

Лист

№ докум.

Подп.

Дата

Сравнить эти показания с показаниями на ЖКИ счётчика. Если они совпадают, то модем PLC-1 в счётчике при чтении информации функционирует нормально.

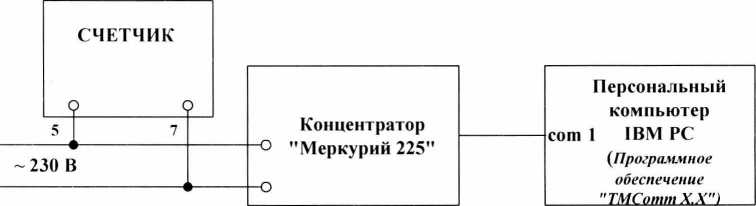

  • 6.3.3.2 Для проверки возможности программирования счётчиков с внутренним тарификатором по силовой сети через модем PLC-I необходимо собрать схему в соответствии с приложением Б.

Включить технологическое приспособление и счётчик, запустить программу «Конфигуратор счётчиков Меркурий». Выполнить п.6.3.2.3 в части программирования счётчика, не используя интерфейс. Проверка правильности программирования счётчиков проверяется с использованием интерфейса.

  • 6.3.4 Подтверждение соответствия ПО

  • 6.3.4.1 Для проверки подтверждения соответствия ПО необходимо подсоединить к порту RS-232 персонального компьютера преобразователь интерфейсов USB-CAN/RS-232/RS-485 «Меркурий 221».

Включить счётчик и компьютер.

Запустить программу «Конфигуратор счётчиков «Меркурий».

  • 6.3.4.2 Открыть вкладку «Информация», «Служебная». На экране должно появиться окно, изображённоенарисунке 4а.

    *11 Mercu'y -W

С? Конфигуратор пиши ••Ы.ркял»-

Release candidate 1 7 72

Главная Техподдержка Программа

Copyright С 2009-2314 INCOTEX

▼ Конфигурация

Время

Индикация

Управление нагрузкой

Тарифы

Профиль мощности

Модем

▼ Информация

Инв № подл Подп. и дата        Взам инв № Инв.№дубл. Подп. и дата

Служебная

Энергия

Мгновенные -значения

Журналы

Максимумы мощности

ПКЭ

▼ Настройка

Параметры связи

Служебная информация

На данной странице можно посмотреть сервисную информацию счетчика.

Тв.ОЗ 201S. М236 {S3), 1B75OSS3

Наименование ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО

Меркурий 236

M236__800.txt

8.0.0

5Е41

Наименование параметра Модель счетчика Сетевой адрес Серийный номер

Значение параметра Меркурий-235 АТ-01 PQL 53

10750553

Дата изготовления

Версия ПО

Класс точности энергии А+ Класс точности энергии R+ Номинзльное напряжение Номинальный ток

Прочитать |

Счетчик на заводе изготовителе снабжается уникальным идентификационным кодом, расшифровав который мы можем уточнить служебную информацию о счетчике, вариант прошивки, серийный номер и многое другое...

Рисунок 4а

  • 6.3.4 (Введен дополнительно, Изм. № 1)

  • 6.4 Определение метрологических характеристик счётчика

6.4.1 Проверка стартового тока (чувствительности).

Проверку стартового тока производят на установке УАПС-1МГ при фазном напряжении 230 В. коэффициенте мощности, равном единице, и значении тока 20 мА для счётчиков с 1б = 5 А и 20 мА для счётчиков с 1ном =5 А.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.034 РЭ1

Лист

  • 6.4.2 Проверка отсутствия самохода

При проверке самохода установить в параллельные цепи счётчика напряжение 264,5 В. Ток в последовательной цепи должен отсутствовать. При этом необходимо контролировать с помощью секундомера период мигания светового индикатора потребляемой мощности счётчика на установке УАПС-1МГ.

Результаты проверки считаются положительными, если импульсный выход счётчика создает не более одного импульса указанного в таблице 3:

Таблица 3

Модификации счётчиков

Постоянная счётчика в режиме поверки, имп/(кВтч), имп/(кварч)

Время, мин

01

32000

0,46

02

16000

0,55

03

160000

0,55

  • 6.4.3 Определение погрешности счётчика при измерении активной и реактивной энергии производится методом непосредственного сличения на установке УАПС-1МГ. Перед началом поверки необходимо прогреть счётчик в течении 10 минут.

Испытание счётчиков класса точности 1 при измерении активной энергии, активной мощности по ГОСТ 31819.11 и класса точности 0,5S при измерении активной энергии, активной мощности по ГОСТ 31819.22 проводят при значениях информативных параметров входного сигнала, указанных в таблице 4. Испытание счётчиков класса точности 1 и 2 при измерении реактивной энергии и реактивной (полной) мощности по ГОСТ 31819.23 проводят при значениях информативных параметров входного сигнала, указанных в таблице 5. Испытания проводят для активной энергии прямого направления и реактивной энергии и мощности прямого и обратного направления.

Hhb.No подл Подл и дата         Взам.инв.№ Инв.№дубл. Подп и дата

Таблица 4 - Значения информативных параметров входного сигнала при измерении

активной энергии и активной мощности.

№ п/п

Информативные параметры входного сигнала

Пределы допустимого значения по-грешности при измерении активной энергии и мощности, %

Время измерения, с

Напряжение, В

Ток, А

Cos <р

Основной режим

Поверочный режим

класс точности

0,5S

I

1

3*Uhom

3*0,0 Ином

1,0

±1,0

-

-

60

2

7*1 т

'-'ном

3*0,051ном(1б)

1,0

±0,5

±1,5

-

60

3

7*1 I

■Э Ь’ном

3*0,11б

1,0

-

±1,0

-

60

4

7*1 т

-7 ином

3 *1ном(1б)

1,0

±0,5

±1,0

30

-

5

7*т1 -7 и ном

3 * I макс

1,0

±0,5

±1,0

30

-

6

7*т1

-7 ином

3*0,021Ном

0,5инд

±1,0

-

60

7

3*Uhom

3*0,021ном

0,8емк

±1,0

-

60

8

3 * U ном

3*0,11ном(1б)

0,5инд

±0,6

±1,5

60

9

-7 ином

3*0,11ном(1б)

0,8емк

±0,6

±1,5

60

10

7*1 т

-7 ином

3*0,21б

0,5инд

-

±1,0

60

11

7*11

-7 UHOM

3*0,21б

0,8емк

-

±1,0

60

12

7*1 I

-7 ином

3*1ном(1б)

0,5инд

±0,6

±1,0

30

-

13

7*11

«7 ином

3*1ном(1б)

0,8емк

±0,6

±1,0

30

-

АВЛГ.411152.034 РЭ1

Лист

11

Изм.

Лист

№ докум.

Подп.

Дата

№ п/п

Информативные параметры входного сигнала

Пределы допустимого значения по-грешности при измерении активной энергии и мощности, %

Время измерения, с

Напряжение, В

Ток, А

Cos <р

Основной режим

Поверочный режим

14

3 *UhoM

3*1макс

0,5инд

±0,6

±1,0

30

-

15

3*UhOM

3*1макс

0,8емк

±0,6

±1,0

30

-

16

3*Uhom

1*0,051НОм

1,0

±0,6

-

-

60

17

7*1 т

Э UhOM

1*0,11б

1,0

-

±2,0

-

60

18

7*т I

-7 ином

1*1ном(1б)

1,0

±0,6

±2,0

30

-

19

л*т т

«7 ином

1 * 1макс

1,0

±0,6

±2,0

30

-

20

7*1 т

-7 UhOM

1*0, Ином

0,5инд

±1,0

-

-

60

21

3*Uhom

1*0,21б

0,5инд

-

±2,0

-

60

22

з*ином

1 *1ном(1б)

0,5инд

±1,0

±2,0

30

-

23

3 * Uhom

1 * Тмакс

0,5инд

±1,0

±2,0

30

-

Таблица 5 - Значения информативных параметров входного сигнала при измерении

Инв.№ подл Подп. и дата        Взам.инв.№ Инв.№дубл. Подп и дата

реактивной энергии и реактивной мощности.

№ п/п

Информативные параметры входного сигнала

Пределы допустимого значения по-грешности при измерении реактивной энергии и мощности, %

Время измерения, с

Напряжение, В

Tok, A

Sin ф

Основной режим

Поверочный режим

класс точности

1

2

1

3*Ином

3*0,02IHom

1,0

±1,5

-

-

60

2

7*1 Т -7 '-'ном

3*0,051ном(1б)

1,0

±1,0

±2,5

30

-

3

7*1 т -7 ином

3*0,10I6

1,0

-

±2,0

30

4

7*1 г

-7 ином

3*1ном(1б)

1,0

±1,0

±2,0

30

-

5

7*1 т -7 U ном

Э*1макс

1,0

±1,0

±2,0

30

-

6

Э*Ином

3*0,051Ном

0,5инд

±1,5

-

-

60

7

3*UhOM

3*0,051Ном

0,5емк

±1,5

-

-

60

8

3*Uhom

3*0,101„Ом(1б)

0,5инд

±1,0

±2,5

-

60

9

7*т I

-7 ином

3*0,101Ном(1б)

0,5емк

±1,0

±2,5

-

60

10

7*1 Т

-7 ином

3*0,201б

0,5инд

-

±2,0

30

И

7*1 Т -7 и НОМ

3*0,201б

0,5емк

-

±2,0

30

12

7*1 Т

— ином

Э*1ном(1б)

0,5инд

±1,0

±2,0

30

13

3 * U НОМ

3*1ном(1б)

0,5емк

±1,0

±2,0

30

14

3*Uhom

7*Т -7 Амакс

0,5инд

±1,0

±2,0

30

15

3*Uhom

3 *1макс

0,5емк

±1,0

±2,0

30

16

3*UhOM

3*0,051„ом

1,0

±1,5

-

60

17

3*Uhom

3*0,101ном(1б)

1,0

±1,5

±3,0

60

18

7*1 I

-7 U HOM

3*0,1 01ном

0,5инд

±1,5

-

60

19

3*Uhom

3*0,101ном

0,5емк

±1,5

-

60

20

3*Uhom

3*0,201ном(1б)

0,5инд

±1,5

±3,0

60

21

3 *UhOM

3*0.201Ном(1б)

0,5емк

±1.5

±3,0

60

22

3*Uhom

7*Т

-7 1макс

0,5инд

±1,5

±3,0

30

-

23

3*Uhom

7*Т -7 1макс

0,5емк

±1,5

±3,0

30

-

АВЛГ.411152.034 РЭ1

Лист

12

Изм.

Лист

№ докум.

Подп.

Дата

Результаты испытаний считаются положительными и счётчик соответствует классу точности, если погрешности не превышают значений, приведенных в таблице 4 и 5.

  • 6.4.4 Определение погрешности измерения фазных напряжений и токов производится методом сравнения со значениями напряжения и тока, измеренных эталонным счётчиком установки в соответствии с формулами:

8и =

иизм - Uo

Uo

•100,%

81 = 1изм-.|00,%

где 11изм, 1изм - значения фазных напряжений и токов, измеренные счётчиком;

Uo, 1о - значения фазных напряжений и токов, измеренные эталонным счётчиком установки.

Измерения фазных напряжений производятся для каждой фазы сети для трёх значений напряжений: 0,8U НОМ, Ином, 1,15U НОМ-

Измерения фазных токов необходимо проводить для каждой фазы сети для трех значений токов: 0,021ном(0,051б), 1ном (1б), 1макс*

Результаты проверки считаются положительными, если вычисленные погрешности измерения напряжения находятся в пределах ± 0,5 %.

Результаты проверки считаются положительными, если вычисленные погрешности измерения тока счётчиков класса точности 0,5S в диапазоне токов от 0,021НОм до Imax нахо

дятся в пределах:

Инв.№ подл. Подп. и дата         Взам.инв.№ Инв № дубл Подп и дата

где Imax - максимальный ток счётчика, 1х - измеряемое значение тока.

Результаты проверки считаются положительными, если вычисленные погрешности измерения тока счётчиков класса точности 1 в диапазоне токов от 0,051б до 1б находятся в

пределах:

где

1б - базовый ток счётчика,

1х - измеряемое значение тока.

Результаты проверки считаются положительными, если вычисленные погрешности из

мерения тока счётчиков класса точности 1 в диапазоне токов от 1б до 1тах находятся в преде

лах:

6.4.5 Определение погрешности измерения частоты сетевого напряжения производится методом сравнения со значением частоты сети, измеренной с помощью частотомера 43-64

и рассчитывается по формуле:

F'и, — Fо

5F =       -100,%

Fo

Лист

Изм.

Лист

№ докум

Подп.

Дата

АВЛГ.411152.034 РЭ1

где Fh - значение частоты, измеренное счётчиком;

Fo - значение частоты, измеренное частотомером.

Измерение частоты необходимо проводить при следующих значениях частоты: 49 Гц; 50 Гц; 51 Гц.

Результаты проверки считаются положительными, если вычисленные погрешности измерения частоты находятся в пределах ± 0,04 %.

6.4.6 Определение точности хода встроенных часов

Определение точности хода встроенных часов производится во включенном состоянии.

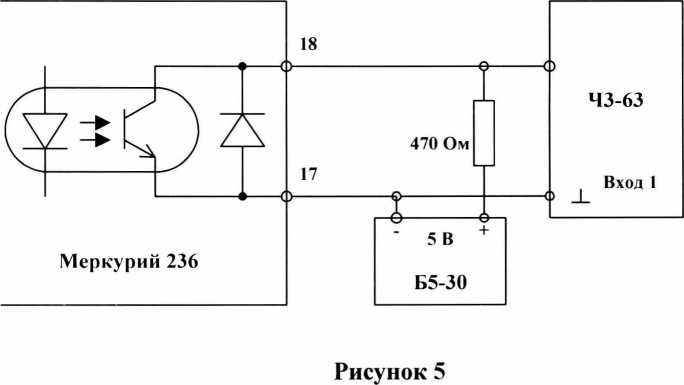

Подключить счётчик к компьютеру. Импульсный выход счётчика (контакты 17, 18) подключить к частотомеру согласно рисунка 5. С помощью программы «Конфигуратор счётчиков Меркурий» перевести импульсный выход счётчика в режим «Тест 0.5 Гц».

Измерить период с относительной погрешностью не хуже 10'7 (измерение проводить по спаду).

Рассчитать точность хода часов без коррекции по формуле:

86400-(Щст - Шзм)

ШСТ

где 1ист - период, соответствующий 1/0,5 Гц;

Шзм - измеренный период.

Рассчитать точность хода часов с учётом коррекции по формуле: Т = 86400/К + Тч,

где К - коэффициент коррекции, считанный из счётчика

Инв № подл Подп. и дата        Взам.инв № Инв№дубл. Подп. и дата

Счётчик считается выдержавшим испытания, если точность хода часов находится в пределах ±0,5 с/сут.

Изм.

Лист

№ докум.

Подп.

Дата

АВЛГ.411152.034 РЭ1

Лист

Инв № подп. Подп. и дата         Взам инв.№ Инв № дубл Подл и дата

7 Оформление результатов поверки

  • 7.1 Положительные результаты поверки удостоверяются знаком поверки, наносимым давлением на навесную пломбу или специальную мастику и записью в формуляре, заверяемой подписью поверителя и знаком поверки (оттиск), в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815. Оформляется протокол (Приложение А).

  • 7.2 Если по результатам поверки счётчик, признан непригодным к применению, выписывается извещение о непригодности к применению.

(Измененная редакция, Изм. № 1)

АВЛГ.411152.034 РЭ1

Лист

15

Изм

Лист

№ докум.

Подп.

Дата

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

Инв № подл. Подп. и дата        Взам.инв.№ Инв№дубл Подп. и дата

наименование организации, проводившей поверку

ПРОТОКОЛ ПОВЕРКИ №_________от ______________20__г.

Счётчик типа _________Зав№________ Год выпуска__Изготовитель______________

Принадлежит

Основные технические характеристики по ГОСТ (ТУ)__________________________________

  • - класс точности или пределы допускаемой основной относительной погрешнсти____________

  • - номинальное напряжение__В

  • - номинальный ток___А

Дата предыдущей поверки ______________________________________________________

Поверочная установка типа            №____________свидетельство о поверке установки

№___________от__________ 20__ г., срок действия до             20__ г., эталонный счётчик

типа__№________, предназначена для поверки счётчиков типа ______и класса точности

__________при соотношении основных относительных погрешностей эталонного и поверяемого счётчиков, не превышающем _____________________________

Результаты поверки:

Внешний осмотр__

Проверка изоляционных свойств__

Опробование и проверка правильности работы счётного механизма и импульсного выхода ___

Проверка отсутствия самохода_____

Проверка чувствительности                         ______________________________

Таблица А.1 - Результаты определения основной относительной погрешности в режимах симметрии и несимметрии нагрузок, а также значение разности погрешностей для различных режимов при номинальном токе и коэффициенте мощности, равном единице

Напряжение, В

Нагрузка, % номинального тока

Коэффициент мощности

Основная относительная погрешность, %

Разность погрешностей в режимах симметричной и несимметричной нагрузок, %

Заключение

Поверку провёл _________________________

подпись                           имя, отчество, фамилия

АВЛГ.411152.034 РЭ1

Лист

16

Изм

Лист

№ докум.

Подп.

Дата

ПРИЛОЖЕНИЕ Б

(обязательное)

Схема для проверки функционирования модема PLC-I

Схема для проверка функционирования счётчика с модемом PLC-I

Инв № подл Подп. и дата        Взам.инв.№ Инв № дубл Подп. и дата

АВЛГ.411152.034 РЭ1

Лист

17

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл Подп и дата        Взам.инв № Инв.№дубл. Подп. и дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

документа

Входящий № сопровод докум. и дата

Подп.

Дата

изменен

ных

заменен

ных

новых

аннулированных

АВЛГ.411152.034 РЭ1

Лист

18

Изм

Лист

№ докум.

Подп.

Дата

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
