УТВЕРЖДАЮ

Первый заместитель генерального тора - заместитель по научной ИИФТРИ»

ПрОДПрИя

S s о ф х с

А.Н. Щипунов

2017 г.

Инструкция

Анализатор цепей векторный MS4644A

Методика поверки

МП 160-17-03

2017 г

1 Основные положения
  • 1.1 Настоящая методика предназначена для проведения поверки анализатора цепей векторного Anritsu MS4644A, зав. № 1240350, изготовленного фирмой «Anritsu Company», США. (далее - ВАЦ).

2 Операции поверки
  • 2.1 При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование этапа испытаний

Ссылка на пункт программы испытаний

Проведение операции при первичной поверке

Проведение операции при периодической поверке

1 Внешний осмотр и опробование

7.1

Да

Да

2 Определение относительной погрешности установки частоты источника выходного сигнала

7.2

Да

Да

3 Определение абсолютной погрешности измерений модуля коэффициента передачи

7.3

Да

Да

4 Определение абсолютной погрешности измерений фазы коэффициента передачи

7.4

Да

Да

5 Проверка программного обеспечения

7.5

Да

Да

  • 2.2 При получении отрицательных результатов в процессе выполнения операций по любому из пунктов таблицы 1 ВАЦ признается непригодным и к эксплуатации не допускается.

3 Средства поверки

3.1 Основные средства поверки приведены в таблице 2. Таблица 2 - Основные средства поверки

Пункт

МП

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

7.2

Стандарт частоты и времени рубидиевый FS725, выходные частоты 5 и 10 МГц, пределы допускаемой относительной погрешности выходной частоты 1,5-10'12.

Частотомер 53230А, пределы допускаемой относительной погрешности измерений частоты ± 1,5- 10’12(с внешним источником опорной частоты)

7.3

Аттенюатор ступенчатый программируемый 84905М, диапазон частот от 0 до 50 ГГц, диапазон вводимых ослаблений от 0 до 60 дБ. Пределы допускаемой абсолютной погрешности установки ослабления от 0,5 до 1,8 дБ.

Аттенюатор 10 дБ S.M. Electronics 2,4 мм SA50-10, 2 шт.

7.4

Анализатор цепей векторный ZVA50, диапазон частот от 0 до 50 ГГц, мощность выходного сигнала от минус 30 до 10 дБм. Абсолютная погрешность установки уровня выходной мощности составляет 0,8 дБ в диапазоне до 24 ГГц и 2,0 дБ - от 24 ГГц и выше.

  • 3.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 3.3 Применяемые при поверке средства измерений и рабочие эталоны должны быть поверены и иметь свидетельства о поверке с неистекшим сроком действия на время проведения поверки или оттиск поверительного клейма на приборе или в документации.

4 Требования безопасности при поверке
  • 4.1 При проведении операций поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации на средства измерений, используемых при поверке.

  • 4.2 К проведению поверки ВАЦ допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющим опыт работы с радиотехническими установками, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке и имеющий право на поверку (аттестованными в качестве поверителей).

5 Условия поверки

5.1. При проведении поверки должны соблюдаться следующие условия по ГОСТ 22261-94:

от 10 до 35; от 84 до 106,7;

  • - температура окружающего воздуха, °C

  • - атмосферное давление, кПа

  • - относительная влажность окружающего

    от 30 до 80;

воздуха, %

  • - изменение температуры воздуха в течение

этапа поверки не должно превышать, °C

  • - напряжение питания, В

  • - частота питающей сети, Гц

6 Подготовка к поверке по эксплуатации или техническое описание поверяемого ВАЦ и используемых средств поверки.

6.1 Поверитель должен изучить руководство

  • 6.2 Поверяемый ВАЦ должен быть выдержан в помещении в расположении средств поверки не менее 2-х часов.

  • 6.3 ВАЦ и средства поверки должны быть подготовлены к работе в соответствии с РЭ.

  • 7 Методы (методики) поверки

7.1 Внешний осмотр и опробование

Поверку ВАЦ по позиции 1 таблицы 1 проводить в следующем порядке.

  • 7.1.1 Проверка комплектности поставки

На поверку должен быть поставлен комплект оборудования в следующем составе:

  • - анализатор цепей векторный MS4644A , зав. № 1240350         - 1шт.;

  • - набор калибровочный Anritsu К Calibration Kit Model 3652А

зав. № 1240005                                                - 1 шт.;

  • - кабельные сборки для тестовых портов                        - 2 шт.;

  • - сетевой кабель питания                                       - 1шт.;

  • - программное обеспечение на CD-R                           - 1 шт.;

  • - руководство по эксплуатации                                  - 1кн.;

  • - паспорт                                                           - 1 бр.;

  • - методика поверки                                            - 1 бр.

  • 7.1.2 ВАЦ не должны иметь видимых повреждений.

  • 7.1.3 Опробование ВАЦ

Опробование проводить путем сборки всего комплекта в соответствии с РЭ и проведения пробного включения в соответствии с РЭ.

  • 7.1.4 ВАЦ считать выдержавшим поверку по позиции 1 таблицы 1, если: комплектность поставки соответствует указанной в паспорте (ПС), ВАЦ не имеет видимых повреждений, ВАЦ обеспечивает загрузку ПО, старт режима измерений и отсутствуют сообщения об отказах.

В случае выявления нарушений ВАЦ бракуют.

7.2 Определение относительной погрешности частоты источника выходного сигнала
  • 7.2.1 Поверку по позиции 2 таблицы 1 проводить с применением частотомера 53230А и стандарта частоты рубидиевого FS725, используемого в качестве источника опорной частоты для частотомера.

  • 7.2.2 Соединить выход «10 MHz Out» ВАЦ (FycT) с измерительным входом частотомера. Выход «10 MHz» стандарта частоты FS725 соединить с разъемом «Ext ref In» частотомера, расположенным на задней панели. Настроить частотомер на внешний опорный генератор. Провести измерение частоты (Fh3m), результаты занести в таблицу 3.

Значение относительной погрешности установки частоты определить по формуле (1): 5f= (FycT-FH3M)/FH3M               (1)

  • 7.2.3 ВАЦ считать выдержавшим поверку, если значения относительной погрешности установки частоты находятся в пределах ± 510'7.

В противном случае ВАЦ бракуют.

Таблица 3 - Поверка ВАЦ по относительной погрешности установки частоты

Установленная частота FycT, МГц

Измеренная частота Гизм, МГц

8f - ±( FycT - FH3M)/ FH3M

Пределы допускаемой погрешности

Годен

10

±510'7

Да/Нет

7.3 Определение абсолютной погрешности измерений модуля коэффициента передачи
  • 7.3.1 Подготовить ВАЦ к работе.

  • 7.3.2 Провести полную двухпортовую калибровку ВАЦ с использованием калибровочного набора.

  • 7.3.3 Включить режим измерения коэффициента передачи (вкладка Response -> S2I).

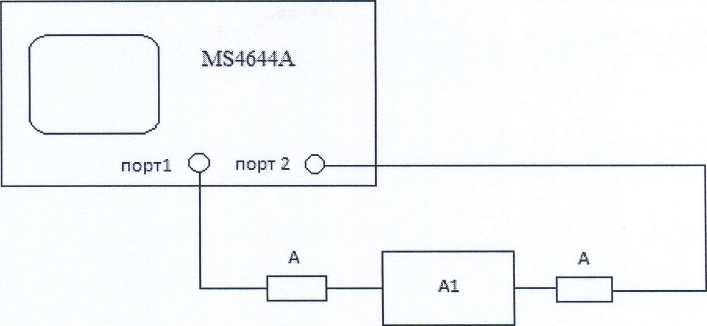

  • 7.3.4 Собрать схему, как это показано на рисунке 1, где А - это фиксированные аттенюаторы 10 дБ, А1 - переменный от 0 до 60 дБ с шагом 10 дБ.

  • 7.3.5 Установить А1 в положение 0 дБ.

  • 7.3.6 С помощью кнопок навигации открыть меню VIEW TRACE:

MAIN | Display | View Trace | VIEW TRACE,

Data Mem. Op. - должно быть Data/Mem.

Нажать кнопку «Store Data to Memory».

Установить Al в положение 10 дБ.

Рисунок 1 - Схема для определения абсолютной погрешности измерений модуля коэффициента передачи (S21)

  • 7.3.7 Используя маркеры, последовательно определить максимальное (Кх max) и минимальное (Kxmin) значения модуля коэффициента передачи в диапазоне от 0,1 до 40 ГГц при заданном ослаблении А1. Данные занести в таблицу 4.

  • 7.3.8 Повторить и. 7.3.7 для значений ослабления 20, 30, 40 и 50 дБ.

Посчитать значение ЛК по формуле (2):

ДК — Шах (|КХ max " Ко| ДКХ min " Ко|),                    (2)

где Ко - положение А1.

Заполнить таблицу 4.

Абсолютная погрешность измерения модуля коэффициента передачи ДКпр определяется как максимальное из значений ДК.

Таблица 4 - Измерение модуля коэффициента передачи

Ослабление, Ко

Кх max

Кх min

ДК

10

20

30

40

50

  • 7.3.9 ВАЦ считать выдержавшим поверку, если значения абсолютной погрешности измерений модуля коэффициента передачи ДКпр находятся в пределах ± 0,2 дБ.

7.4 Определение абсолютной погрешности измерений фазы коэффициента передачи
  • 7.4.1 Определение абсолютной погрешности измерений фазы коэффициента передачи проводить с применением прибора ZVA50.

  • 7.4.2 Подготовить приборы к работе: прогреть, откалибровать с помощью калибровочного набора, настроить на измерение фазы коэффициента передачи.

  • 7.4.3 К порту ”1” ВАЦ присоединить нагрузку “XX” из набора. Записать значения фазы коэффициента передачи в точках 0.1, 4, 8, 12, 16, 20, 30 и 40 ГГц (Ч^хх) в таблицу 5.1.

К порту “1” ZVA50 присоединить нагрузку “XX” из набора. Записать значения фазы коэффициента передачи в точках 0.1, 4, 8, 12, 16, 20, 30 и 40 ГГц ('Цхх)- Сравнить полученные значения, посчитать разницу Дхх соответствующих значений.

Таблица 5.1

XX (ZVA50)

XX (ВАЦ)

Ахх

Частота, ГГц

Фаза Т1ХХ, °

Частота, ГГц

Фаза 'Р2хх, 0

0.1

0.1

4

4

8

8

12

12

16

16

20

20

30

30

40

40

  • 7.4.4 К порту ”1” ВАЦ присоединить нагрузку “КЗ” из набора. Записать значения фазы коэффициента передачи в точках 0.1, 4, 8, 12, 16, 20, 30 и 40 ГГц СР2кз)-

К порту “1” ZVA50 присоединить нагрузку “КЗ” из набора. Записать значения фазы коэффициента передачи в точках 0.1, 4, 8, 12, 16, 20, 30 и 40 ГГц СР1кз) в таблицу 5.2. Сравнить полученные значения, посчитать разницу Акз соответствующих значений.

Акз = 'Ргкз-'Р 1кз                                    (4)

Таблица 5.2

КЗ (ZVA50)

КЗ (ВАЦ)

Акз

Частота, ГГц

Фаза Т1КЗ, °

Частота, ГГ ц

Фаза 'Ржз, °

0,1

0,1

4

4

8

8

12

12

16

16

20

20

30

30

40

40

  • 7.4.5 ВАЦ считать выдержавшим поверку, если значения Ахх, Акз находятся в пределах ± 1°.

7.5 Проверка программного обеспечения
  • 7.5.1 Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) ВАЦ проводить в следующей последовательности:

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО;

  • 7.5.2 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 6.

Таблица 6

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АС GUIMain.exe

Номер версии (идентификационный номер) ПО

V1.7.2

8 Оформление результатов поверки

  • 8.1 При положительных результатах поверки на ВАЦ выдают свидетельство установленной формы.

  • 8.2 На оборотной стороне свидетельства о поверке записывают результаты поверки.

  • 8.3 В случае отрицательных результатов поверки ВАЦ к дальнейшему применению не допускается. На него выдается извещение об его непригодности к дальнейшей эксплуатации с указанием причин непригодности.

    А.В. Титаренко

Начальник лаборатории 160 НИО-1

ФГУП «ВНИИФТРИ»
