Методика поверки «Анализаторы обмоток iTIG III» (ИЦРМ-МП-118-21)

СОГЛАСОВАНО

Технический директор

ООО «ИЦРМ»

С. Казаков

(X/      2021 г.

Государственная система обеспечения единства измерений

Методика поверки

г. Москва

2021 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ 7

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

• 1.1 Настоящая методика поверки распространяется на анализаторы обмоток iTIG III (далее - анализаторы, приборы), изготавливаемые Electrom Instruments Inc, США, и устанавливает методику их первичной и периодической поверок.

• 1.2 При проведении поверки должна обеспечиваться прослеживаемость прибора к ГЭТ 181-2010 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2010 года № 5160, к ГЭТ 4-91 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091, к ГЭТ 15-79 согласно государственной поверочной схеме, утвержденной ГОСТ Р 8.732-2011, к ГЭТ 25-79 согласно государственной поверочной схеме, утвержденной ГОСТ 8.371-80, к ГЭТ 14-2014 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456.

• 1.3 Допускается проведение первичной (периодической) поверки отдельных измерительных каналов и проведение периодической поверки для меньшего числа измеряемых величин в соответствии с заявлением владельца средства измерений, с обязательным указанием в сведениях о поверке информации об объеме проведенной поверки.

• 1.4 Поверка прибора должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 1 год.

• 1.5 Методы, обеспечивающие реализацию методики поверки, - прямой метод измерений, метод непосредственного сличения.

• 1.6 Основные метрологические характеристики анализаторов приведены в Приложении А.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 1 - Операции поверки

• 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды плюс (20±5) °C;

• - относительная влажность от 30 до 80 %.

• 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые анализаторы и средства поверки.

• 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

Таблица 2 - Средства поверки

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений.

• 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые анализаторы и применяемые средства поверки.

Анализатор допускается к дальнейшей поверке, если:

• - внешний вид анализатора соответствует описанию типа;

• - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и анализатор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, анализатор к дальнейшей поверке не допускается.

• 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационную документацию на поверяемый анализатор и на применяемые средства поверки;

• - выдержать анализатор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

• - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

• 8.2 Опробование

Опробование проводить в следующей последовательности:

• 1) Подключить анализатор к сетевому питанию.

• 2) Проверить функционирование дисплея, органов управления анализатора в соответствии с эксплуатационной документацией (далее - ЭД).

• 8.3 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 испытательным напряжением постоянного тока 500 В между всеми соединенными зажимами (за исключением заземления) и корпусом анализатора, между соединенными вместе контактами разъёма питания и корпусом анализатора. Измерить значение электрического сопротивления изоляции.

• 8.4 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить на установке для проверки параметров электрической безопасности GPT-79803 действующим значением испытательного напряжения 1,5 кВ синусоидальной формы частотой 50 Гц в течение 1 минуты между всеми соединенными зажимами (за исключением заземления) и корпусом анализатора, между соединенными вместе контактами разъёма питания и корпусом анализатора.

Анализатор допускается к дальнейшей поверке, если при опробовании дисплей, органы управления анализатора функционируют в соответствии с ЭД, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 20 МОм, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

Проверку соответствия программного обеспечения анализатора проводить в следующей последовательности:

• 1) Подключить анализатор к сетевому питанию.

• 2) В программном обеспечении анализатора считать идентификационные данные ПО.

• 3) Проверить соответствие идентификационных данных ПО, отображаемых в меню анализатора, идентификационным данным ПО, указанным в описании типа на анализатор.

Анализатор допускается к дальнейшей поверке, если ПО соответствует требованиям, указанным в описании типа.

Примечание: при определении метрологических характеристик средства измерений необходимо использовать соответствующие провода из комплектности прибора и осуществлять подключение в зависимости от проверяемой характеристики между фазой и фазой или между фазой и землей в соответствии с эксплуатационной документацией.

• 10.1 Определение приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений максимального амплитудного напряжения переменного тока в импульсном режиме проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 1, в соответствии с ЭД.



Примечание: в данном режиме необходимо использовать высоковольтную индуктивную нагрузку в соответствии с ЭД.

Рисунок 1 - Схема подключения при воспроизведении максимального амплитудного напряжения переменного тока в импульсном режиме

• 2) Подготовить к работе и включить киловольтметр спектральный цифровой КВЦ-120 (далее - КВЦ-120), поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью анализатора пять испытательных сигналов максимального амплитудного напряжения переменного тока в импульсном режиме, распределенных внутри диапазона воспроизведений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона воспроизведений).

• 4) Измерить с помощью КВЦ-120 значения максимального амплитудного напряжения переменного тока в импульсном режиме.

• 10.2 Определение приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 2, в соответствии с ЭД.

* В зависимости от верхнего предела воспроизведений напряжения постоянного тока использовать КВЦ-120 или ДН-055 совместно с GDM-78261: ДН-055 совместно с GDM-78261 использовать при верхнем пределе 4 кВ; КВЦ-120 использовать при верхнем пределе 6, 12 или 15 кВ.

Рисунок 2 - Схема подключения при воспроизведении напряжения постоянного тока

• 2) Подготовить к работе и включить КВЦ-120 или ДН-055 совместно с GDM-78261 и поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью анализатора пять испытательных сигналов напряжения постоянного тока, распределенных внутри диапазона воспроизведений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона воспроизведений).

• 4) Измерить с помощью КВЦ-120 или ДН-055 совместно с GDM-78261 значения напряжения постоянного тока.

• 10.3 Определение приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления переменному току проводить в следующей последовательности :

• 1) Собрать схему, представленную на рисунке 3, в соответствии с ЭД.

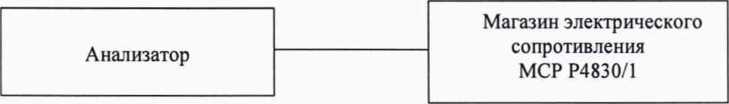

Рисунок 3 - Схема подключения при измерении электрического сопротивления переменному току

• 2) Подготовить к работе и включить магазин электрического сопротивления МСР Р4830/1, поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью магазина электрического сопротивления МСР Р4830/1 пять испытательных сигналов электрического сопротивления переменному току, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений) (частота тестового сигнала анализатора 1 кГц).

• 4) Измерить с помощью анализатора значения электрического сопротивления переменному току.

• 10.4 Определение относительной погрешности измерений электрической емкости проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 4, в соответствии с ЭД.



Рисунок 4 - Схема подключения при измерении электрической емкости 8

• 2) Подготовить к работе и включить магазин емкости Р5025, поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью магазина емкости Р5025 пять испытательных сигналов электрической емкости, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений) (частота тестового сигнала анализатора 1 кГц).

• 4) Измерить с помощью анализатора значения электрической емкости.

• 10.5 Определение относительной погрешности измерений индуктивности проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 5 а), в соответствии с ЭД.



а)

б)

Рисунок 5 - Схема подключения при измерении индуктивности

• 2) Подготовить к работе и включить измеритель иммитанса НМ8118, поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью меры индуктивности пять испытательных сигналов индуктивности, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений), измерить с помощью измерителя иммитанса НМ8118 значения индуктивности при частоте переменного тока 1 кГц.

• 4) Собрать схему, представленную на рисунке 5 б), в соответствии с ЭД.

• 5) Воспроизвести с помощью меры индуктивности пять испытательных сигналов индуктивности, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений), измерить с помощью анализатора значения индуктивности при частоте переменного тока 1 кГц.

• 10.6 Определение приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции проводить в следующей последовательности:

• 1) Собрать схему, представленную на рисунке 6, в соответствии с ЭД.



* В зависимости от значения электрического сопротивления постоянному току

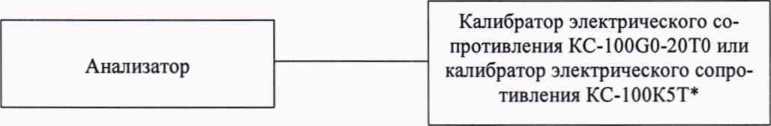

Рисунок 6 - Схема подключения при измерении электрического сопротивления изоляции

• 2) Подготовить к работе и включить эталонное средство измерений (калибратор 9

электрического сопротивления KC-100G0-20T0, калибратор электрического сопротивления КС-100К5Т) в зависимости от значения электрического сопротивления постоянному току), поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью эталонного средства измерений пять испытательных сигналов электрического сопротивления изоляции, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

• 4) Измерить с помощью анализатора значения электрического сопротивления изоляции.

• 10.7 Определение приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления постоянному току в режиме измерений электрического сопротивления обмоток проводить в следующей последовательности:

1) Собрать схему, представленную на рисунке 7, в соответствии с ЭД.

* В зависимости от значения электрического сопротивления постоянному току

Рисунок 7 - Схема подключения при измерении электрического сопротивления постоянному току в режиме измерений электрического сопротивления обмоток

• 2) Подготовить к работе и включить эталонное средство измерений (катушки электрического сопротивления измерительные Р310, Р321, Р331, магазин сопротивления измерительный Р4047 в зависимости от значения электрического сопротивления постоянному току), поверяемый анализатор, а также вспомогательные средства измерений и оборудование согласно их ЭД.

• 3) Воспроизвести с помощью эталонного средства измерений пять испытательных сигналов электрического сопротивления постоянному току, распределенных внутри диапазона измерений (от 0 до 5 %, от 20 до 30 %, от 50 до 60 %, от 70 до 80 %, от 90 до 100 % от диапазона измерений).

• 4) Измерить с помощью анализатора значения электрического сопротивления постоянному току в режиме измерений электрического сопротивления обмоток.

Рассчитать значение приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений максимального амплитудного напряжения переменного тока в импульсном режиме, напряжения постоянного тока по формуле:

_Ув= ^-.100, ₍₁₎

•

где А_вх - значение параметра, воспроизведенное анализатором;

А_ио - эталонное значение параметра (измеренное с помощью эталонного средства измерений);

А_в- верхняя граница диапазона воспроизведений.

Рассчитать значение относительной погрешности измерений электрической емкости по формуле:

где Аих - измеренное анализатором значение параметра;

А_во - эталонное значение параметра (воспроизведенное с помощью эталонного средства измерений).

Рассчитать значение приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления переменному току, электрического сопротивления изоляции, электрического сопротивления постоянному току в режиме измерений электрического сопротивления обмоток по формуле:

(3)

ства измерений);

А_в- верхняя граница диапазона воспроизведений.

Рассчитать значение относительной погрешности измерений индуктивности по фор

муле:

(4)

са НМ8118).

Анализатор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений максимального амплитудного напряжения переменного тока в импульсном режиме, приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока, приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления переменному току, относительной погрешности измерений электрической емкости, относительной погрешности измерений индуктивности, приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции, приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления постоянному току в режиме измерений электрического сопротивления обмоток не превышают пределов, указанных в таблице А. 1.

При невыполнении любого из вышеперечисленных условий (когда анализатор не подтверждает соответствие метрологическим требованиям), поверку анализатора прекращают, результаты поверки признают отрицательными.

• 12.1 Результаты поверки анализатора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

• 12.2 По заявлению владельца анализатора или лица, представившего его на поверку, положительные результаты поверки (когда анализатор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на анализатор знака поверки.

• 12.3 По заявлению владельца анализатора или лица, представившего его на поверку, отрицательные результаты поверки (когда анализатор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством.

• 12.4 Протоколы поверки анализатора оформляются по произвольной форме.

Начальник отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»

Инженер ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А

Таблица А. 1 - Метрологические характеристики

13
