Методика поверки «КАЛИБРАТОРЫ ЦИФРОВЫХ СИГНАЛОВ КЦ61850» (Код не указан!)

Методика поверки

Тип документа

КАЛИБРАТОРЫ ЦИФРОВЫХ СИГНАЛОВ КЦ61850

Наименование

Код не указан!

Обозначение документа

ООО "ИЦРМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



I

СОГЛАСОВАНО

Генеральный директор

ЗАО «Центр

С. В. Зубков

2016 г.

УТВЕРЖДАЮ

Генеральный директор

Щетинин

2016 г.

«ИЦРМ»

КАЛИБРАТОРЫ ЦИФРОВЫХ СИГНАЛОВ КЦ61850

Методика поверки г. Видное 2016 г.

Наименование, обозначение

Тип

Требуемые характеристики (Госреестр №)

8. Барометр-анероид метеорологический

БАММ-1

Г.Р. № 5738-76

  • 3.2 Допускается применение других средств поверки, обеспечивающих проверку метрологических характеристик калибратора с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны.

  • 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на калибратор и применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия применения:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 107,0 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать калибраторы в условиях окружающей среды, указанных в п. 0, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п. 0;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на калибраторы цифровых сигналов КЦ61850 (далее - калибраторы) и устанавливает методику первичной и периодической поверок калибратора.

  • 1.2 На первичную поверку следует предъявлять калибратор, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, при выпуске из производства и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять калибратор в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационном документе на которое есть отметка о выполнении указанных работ.

  • 1.4 Периодичность поверки в процессе эксплуатации устанавливается предприятием, использующим калибратор, с учётом условий и интенсивности его эксплуатации, но не реже одного раза в год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 Перечень операций, которые проводят при поверке калибраторов, приведен в таблице 1.

Таблица 1

Наименование операции

Обязательность проведения при поверке

Номер пункта методики поверки

Первичной

Периодической

Внешний осмотр

да

да

8.1

Проверка требований к электрической изоляции

да

да

8.2

Опробование

да

да

8.3

Подтверждение соответствия программного обеспечения

да

да

8.4

Проверка метрологических характеристик

да

да

8.5

3 СРЕДСТВА ПОВЕРКИ

3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2. Таблица 2

Наименование, обозначение

Тип

Требуемые характеристики (Госреестр№)

Основные средства поверки

1. Установка поверочная векторная компарирующая

УПВК-МЭ 61850

Г. Р. №60987-15

2. Калибратор универсальный

9100

Г. Р. № 25985-09

3. Установка поверочная универсальная

УППУ-МЭ3.1К

Г. Р.№ 39138-08

4. Сервер синхронизации времени

ССВ-1Г

Г. Р. № 58301-14

5. Осциллограф цифровой

АКИП4115/1А

Г.Р. №51561-12

Вспомогательные средства поверки

6. Установка для проверки параметров электрической безопасности

GPT-79803

Г. Р. № 50682-12

7. Термогигрометр электронный

«CENTER» модель 313

Г.Р. №22129-09

и поверены).

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При внешнем осмотре проверяют:

  • - соответствие комплектности перечню, указанному в документе «Калибратор цифровых сигналов КЦ61850. Паспорт»;

  • - целостность и отсутствие видимых механических повреждений, которые могут повлиять на работу калибратора (повреждение корпуса, разъемов, зажимов, кабелей и других изделий в соответствии с комплектностью);

  • - наличие четкой маркировки калибратора;

  • - соответствие заводского номера, указанного на табличке калибратора, заводскому номеру, записанному в документе «Калибратор цифровых сигналов КЦ61850. Паспорт».

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

8.2 Проверка требований к электрической изоляции
  • 8.2.1  Проверку электрического сопротивления изоляции проводят в следующей последовательности:

  • 1) проверку электрической прочности изоляции напряжением переменного тока проводить с помощью установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803);

  • 2) отключить питание калибратора;

  • 3) соединить между собой контакты разъема сетевого питания калибратора и подключить их к незаземленной клемме GPT-79803.

  • 4) заземленную клемму GPT-79803 и соединить с клеммой защитного заземления калибратора.

  • 5) установить на выходе GPT-79803 испытательное напряжение постоянного тока равное 500 В.

  • 6) измерить сопротивление между контактами разъема сетевого питания и корпусом калибратора.

Результаты проверки считать удовлетворительными, если измеренное значение электрического сопротивления не менее 20 МОм.

  • 8.2.2  Проверку электрической прочности изоляции проводят следующим образом:

  • 1) подключить GPT-79803 между цепями, указанными в пункте 8.2.1;

  • 2) на выходе GPT-79803 плавно повысить в течение от 5 до 20 секунд испытательное напряжение переменного тока от 0 до 1500 В в течении 1 минуты;

  • 3) плавно снизить испытательное напряжение до 0 В.

Результаты проверки считать положительными, если во время испытаний не было пробоя изоляции или повторяющегося искрения.

8.3 Опробование

При опробовании выполняют следующие операции:

  • 1) произвести подготовку калибратора к эксплуатации согласно эксплуатационной документации;

  • 2) включить калибратор в сеть электропитания и проверить работу сигнализации включения электропитания;

  • 3) запустить прикладное программное обеспечение «КЦ61850» (далее - программа) и проверить на экране компьютера результаты автоматического тестирования функциональных узлов, убедиться в их успешном завершении;

  • 4) выбрать в программе номер последовательного порта компьютера, к которому подключили калибратор;

  • 5) задать с помощью программы на калибраторе испытательный сигнал 1 из таблицы 3 и убедиться в успешном установлении на выходах калибратора испытательного сигнала.

Результаты проверки считать положительными, если выполняются все вышеуказанные требования.

8.4 Подтверждение соответствия программного обеспечения
  • 8.4.1 Идентификацию встроенного программного обеспечения (программа «КЦ61850») проводят в следующей последовательности:

  • 1) включить калибратор;

  • 2) запустить на компьютере программу «КЦ61850»;

  • 3) в окне программы «КЦ61850» проверить наименование и номер версии встроенного программного обеспечения;

  • 4) сравнить полученные данные с информацией, представленной в описании типа и паспорте на калибратор.

Результаты проверки считать положительными, если наименование и номер версии встроенного программного обеспечения совпадаются с данными представленными в описании типа и паспорте на калибратор.

8.5 Проверка метрологических характеристик
  • 8.5.1 Проверка допускаемых погрешностей воспроизведения среднеквадратического значения напряжения (фазного и линейного), среднеквадратического значения силы тока, угла фазового сдвига между фазными напряжениями основной частоты, угла фазового сдвига между фазными токами основной частоты.

Проверку проводить прямым методом измерений. В качестве эталонного средства измерений применяют установку поверочную векторную компарирующую УПВК-МЭ 61860 (далее по тексту - УПВК), установки поверочной универсальной У1111У-МЭ 3.1 К (далее по тексту-УППУ) и сервера синхронизации времени ССВ-1Г (далее по тексту - ССВ-1Г).

Проверку проводят в следующей последовательности:

  • 1) подготовить калибратор, УПВК, УППУ и ССВ-1Г в соответствии с их эксплуатационной документацией;

  • 2) собрать схему, представленную на рисунке 1;

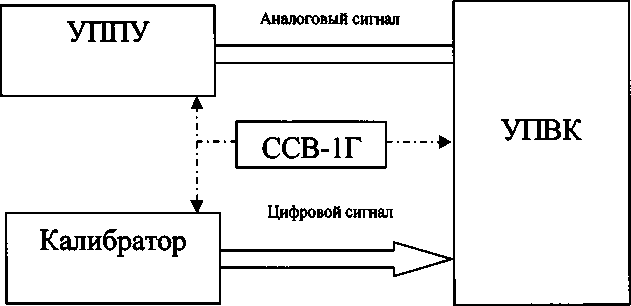

Рисунок 1 - Структурная схема проверки допускаемых погрешностей воспроизведения среднеквадратических значений напряжения, силы тока и углов фазового сдвига между фазными напряжениями основной частоты калибраторов

  • 3) при помощи УППУ и калибратора одновременно, последовательно и пофазно воспроизвести испытательный сигнал 1 с параметрами, представленными в таблице 3 (при частоте переменного тока 50 Гц);

  • 4) при помощи УПВК измерить испытательные сигналы, воспроизведенные калибратором и УИНУ;

  • 5) сравнить измеренные значения напряжения, силы тока, угла фазового сдвига между фазными напряжениями основной частоты и угла фазового сдвига между фазными токами основной частоты;

  • 6) рассчитать погрешности воспроизведения калибратора, в зависимости от способа нормирования параметра, по формулам (1), (2);

  • - абсолютная погрешность АХ

АХ=Х0-Х,                           (1)

где Хо - действительное значение параметра, измеренное с помощью эталонного средства измерений (прямой метод измерений), или действительное значение параметра, рассчитанное на основании результатов прямых измерений других параметров, функционально связанных с проверяемым параметром (косвенный метод измерений);

X— значение параметра, заданное калибратором;

  • - относительной погрешности 6Х, %

X —X

5Х = —--100%.                        (2)

X
  • - за погрешность калибратора принимают максимальное по модулю значение погрешности.

  • 7) выполнить действия, представленные в пп. 3) - 6), для испытательных сигналов, представленных в таблице 3;

    Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в приложении А.

    8.5.2 Проверка допускаемой погрешности воспроизведения частоты переменного тока.

Таблица 3

№ п/п

Параметр

Испытательный сигнал

1

2

4

5

6

7

8

9

1

UA, В

UhOM

1,2-//нОМ

1,1-t/HOM

0,9-t/ном

0,7-t/HOM

0,5-7/hom

0,1-t/ном

0,01-t/HOM

2

Ub,B

Uhom

1,2-t/ном

1,1-t/HOM

0,9-t/ном

0,7-t/ном

0,5-t/ном

0,1-t/ном

0,01 • t/ном

3

UC,B

UhOM

1,2- t/ном

1,1-t/HOM

0,9-t/HOM

0,7-t/HOM

0,5-t/HOM

0,l-t/„OM

0,01-t/ном

4

UАВ,В

t/нОМ

1 >2* t/ном

1,1-t/HOM

0,9-t/ном

0,7-t/HOM

0,5-t/HOM

0,1•t/ном

0,01 -t/ном

5

Uвс, В

UhOM

1,2-t/ном

1,1-t/HOM

0,9-t/HOM

0,7-t/HOM

0,5-t/HOM

0,1- t/ном

0,01-t/ном

6

Uca,B

UhOM

1,2-t/ном

1,1-t/HOM

0,9-t/HOM

0,7- t/ном

0,5-t/HOM

0,1 -t/ном

0,01-t/HOM

7

1а, А

/ном

1,2-Люм

0,05 -/ном

0,5-/ном

0,1 -Thom

0,01 -Thom

0,7-Zhom

0,2-Thom

8

1в, А

/ном

1,2-/ном

0,05 -/ном

0,5-Atom

0,1-Zhom

0,01-Zhom

0,7-Zhom

0,2-Zhom

9

1с, А

/ном

1,2 -/ном

0,05-Thom

0,5-Thom

0,1-/ном

0,01-Thom

0,7-Дюм

0,2-Zhom

10

60°

-60°

120°

-120°

-180°

30°

-30°

И

<ривс

60°

-60°

120°

-120°

-180°

30°

-30°

12

(PUCA

60°

-60°

120°

-120°

-180°

30°

-30°

13

ФИВ1)

60°

-60°

120°

-120°

-180°

30°

-30°

14

<р/вс1)

60°

-60°

120°

-120°

-180°

30°

-30°

15

<f>ICA})

60°

-60°

120°

-120°

-180°

30°

-30°

О - при проверке пределов допускаемых погрешностей воспроизведения угла фазового сдвига между фазными напряжениями (токами) заданное значение угла (УПГГУ) должно быть равно 0°.

Проверку проводят при помощи калибратора универсального 9100 (далее по тексту -9100) и УПВК в следующей последовательности:

  • 1) собрать схему, представленную на рисунке 2;

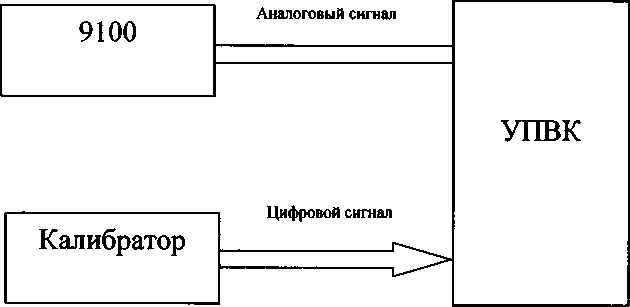

Рисунок 2 - Структурная схема проверки пределов допускаемых погрешностей воспроизведения частоты переменного тока калибраторов

  • 2) при помощи 9100 и калибратора одновременно и пофазно воспроизвести испытательный сигнал частоты переменного тока 40 Гц со значение напряжения переменного тока равного t/ном;

  • 3) при помощи УПВК измерить испытательные сигналы, воспроизведенные 9100 и калибратором;

  • 4) сравнить измеренные значения частоты переменного тока;

  • 5) Рассчитать относительную погрешность воспроизведения частоты переменного тока по формуле (2);

  • 6) повторить поочерёдно пп. 2)-5) при значениях частоты переменного тока 50, 125, 250, 375, 500 Гц;

  • 7) повторить поочерёдно пп. 2)-6) при значениях напряжения переменного тока 0,01- t/ном и l,2-t/H0M;

  • 8) при помощи 9100 и калибратора одновременно и пофазно воспроизвести испытательный сигнал частоты переменного тока 40 Гц со значением силы переменного тока равного 1ном‘,

  • 9) при помощи УПВК измерить испытательные сигналы, воспроизведенные 9100 и калибратором;

  • 10) сравнить измеренные значения частоты переменного тока;

  • 11) рассчитать относительную погрешность воспроизведения частоты переменного тока по формуле (2);

  • 12) повторить поочерёдно пп. 2)-5) при значениях 50,125, 250, 375, 500 Гц;

  • 13) повторить поочерёдно пп. 2)-6) при значениях напряжения переменного тока 0,01- /ном И 1,2'/ном.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в приложении А.

  • 8.5.3 Проверка допускаемых погрешностей воспроизведения напряжения постоянного тока.

  • 1) собрать схему, представленную на рисунке 2;

  • 2) при помощи 9100 и калибратора одновременно воспроизвести испытательный сигнал напряжения постоянного тока равный 0,0 Г t/ном;

  • 3) при помощи УПВК измерить значение напряжения постоянного тока, воспроизведенные при помощи 9100 и калибратора;

  • 4) сравнить измеренные значения напряжения постоянного тока;

  • 5) рассчитать относительную погрешность воспроизведения напряжения постоянного тока по формуле (2);

  • 6) повторить поочерёдно пп. 2)-5) при значениях напряжения постоянного тока: 0,4-С/н, О,85-С/н, 1,2-С/н, 1,7-С/н.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в приложении А.

  • 8.5.4  Проверка пределов допускаемых погрешностей воспроизведения силы постоянного тока.

  • 1) собрать схему, представленную на рисунке 2;

  • 2) при помощи 9100 и калибратора одновременно воспроизвести испытательный сигнал силы постоянного тока равный 0,01 -Ком;

  • 3) при помощи УПВК измерить значение силы постоянного тока, воспроизведенные при помощи 9100 и калибратора;

  • 4) сравнить измеренные значения силы постоянного тока;

  • 5) рассчитать относительную погрешность воспроизведения силы постоянного тока по формуле (2);

  • 6) повторить поочерёдно пп. 2)-5) при значениях силы постоянного тока: 0,47н, 0,85-/н, 1,2-/н, 1,7-1н.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределы, представленные в приложении А.

  • 8.5.5  Проверка допускаемых погрешностей измерения текущего времени (при синхронизации от РТР-сервера по 1PPS, по Ethernet посредством протокола РТР).

  • 8.5.5.1 Проверку погрешности измерений текущего времени проводят с помощью ССВ-1Г и осциллографа. Используется ССВ-1Г, который может выдавать сигналы точного времени по 1PPS; по Ethernet посредством протокола РТР.

  • 8.5.5.2 При проведении проверки используют выходной сигнал с выхода 1 PPS калибратора. Выходной сигнал формируется синхронно с изменением секунд внутренних часов калибратора и представляет собой последовательность прямоугольных импульсов положительной и отрицательной полярности (меандр), номинальное значение периода выходного сигнала Тном составляет 1 с (1PPS).

  • 8.5.5.3 Проверку погрешности измерений времени проводят в следующей последовательности.

  • 8.5.5.4 Включают ССВ-1Г и дожидаются вхождения его в стационарный режим (через 20 мин с момента подключения питания и антенны при условии удовлетворительного приёма спутниковых сигналов).

  • 8.5.5.5 Включают осциллограф цифровой АКИП 4115/1А (далее по тексту-осциллограф) и настраивают для работы в режиме измерений интервалов времени.

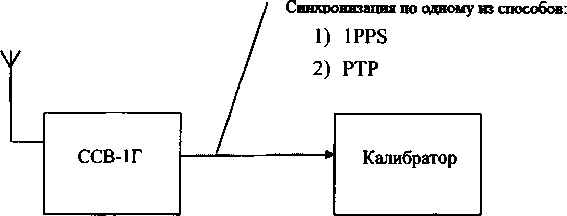

  • 8.5.5.6 Подключают устройство к ССВ-1Г, и выполняют синхронизацию калибратора от ССВ-1Г по одному или каждому из ниже перечисленных способов:

  • - синхронизация по входному сигналу 1PPS;

  • - синхронизация по Ethernet по протоколу РТР.

  • 8.5.5.7 Дожидаются выполнения синхронизации времени калибратора с сигналами ССВ-1Г.

  • 8.5.5.8 Убеждаются, что показания внутренних часов калибратора и ССВ-1Г совпадают. Если данное условие не выполняется, результаты проверки считают отрицательными.

  • 8.5.5.9 Подключают калибратор и ССВ-1Г к осциллографу согласно схеме, приведенной на рисунке 3.

    гъ

    1PPS

    Осциллограф

    -----

п

Рисунок 3 - Проверка пределов допускаемой погрешности измерения текущего времени.

  • 8.5.5.10 Считывают с осциллографа результаты измерений значения интервала времени между положительными фронтами импульсов, идущих от калибратора и ССВ-1Г, АТ, при этом производят не менее пяти измерений интервала времени АТ.

Результаты проверки считают положительными, если максимальное из измеренных значений интервала времени АТ не превышает пределов допускаемой погрешности измерения времени, установленных в Приложении А.

8.5.6 Если погрешности, полученные в пп. 8.5.1-8.5.6 не превышают пределов, указанных в Приложении А, то все остальные характеристики, воспроизводимые калибратором, соответствуют установленным значениям.

ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительном результате поверки калибраторы удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

  • 9.2 При отрицательном результате поверки калибраторы не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на калибраторы.

Приложение А (обязательное) Метрологические характеристики калибраторов

Номинальное среднеквадратическое значение воспроизводимого фазного напряжения С7ном: от 0,7 до 240 В.

Номинальное среднеквадратическое значение воспроизводимой силы тока -/ном* ОТ 0,1 до 10 А.

Диапазон дополнительного программируемого масштабного коэффициента для номинальных значений силы и напряжения электрического тока: от 0,01 до 106.

Метрологические характеристики калибраторов представлены в таблице А1. Таблица А.1 - Метрологические характеристики калибраторов

Параметр выходного сигнала

Диапазон значений

Пределы допускаемой основной погрешности (абсолютной А, относительной 5)

Примеч.

Среднеквадратическое значение фазного (линейного) напряжения переменного тока Опер1’, В

ОТ 0,01 ’ t/ном

ДО 1,2- t/ном

±0,03 % (5)

-

Частота переменного тока/^ Гц

от 40 до 500

±0,0003 % (6)

-

Угол фазового сдвига между фазными напряжениями основной частоты ри, °

от -180 до + 180

±0,03° (А)

-

Среднеквадратическое значение силы переменного тока Л1ер2), А

ОТ 0,01 Люм ДО 1»2’/ноМ

±0,03 % (5)

-

Угол фазового сдвига между фазными токами основной частоты дк, °

от -180 до +180

±0,03° (А)

-

Угол фазового сдвига между одноимёнными напряжениями и токами основной частоты ^л, °

от -180 до +180

±0,03° (А)

-

Напряжение постоянного тока Опост, В

ОТ 0,01 t/ном ДО

1,7-t/ном

±(0,03 + 0,001-(1,7-t/ном/И- 1|)) % (5)

-

Сила постоянного тока /пост, А

ОТ 0,01 7ном ДО 1;77ном

±(0,03 + 0,001 -(1,7 /ном//- 1|)) % (5)

-

Параметры измерения ПКЭ

Положительное отклонение фазного (линейного) напряжения dU<+), %

от 0 до 100

±0,03 % (8)

-

Отрицательное отклонение фазного (линейного) напряжения 3U(.), %

от 0 до 100

±0,03 % (8)

-

Установившееся отклонение фазного (линейного) напряжения 8Uy, %

от -100 до +100

±0,03 % (8)

-

Продолжение таблицы А.

Параметр выходного сигнала

Диапазон значений

Пределы допускаемой основной погрешности (абсолютной Д, относительной 5)

Примеч.

Коэффициент несиммет-рии напряжений по обратной последовательности Кги, %

от 0 до 50

±0,03 % (Д)

-

Коэффициент несиммет-рии напряжений по нулевой последовательности Кои, %

от 0 до 50

±0,03 % (Д)

-

Среднеквадратическое значение n-ой гармонической   составляющей

фазного (линейного) U(ny напряжения,    порядок

гармоник от 2 до 50, В

ОТ 0 ДО t/ном

±0,01 В (Д)

Цп)<1,0

±1,0 % (8)

f/(n) >1,0

Коэффициент n-ой гармонической составляющей фазного (линейного) напряжения Ки<П), порядок гармоник от 2 до 50, %

от Одо 100

±0,01 % (Д)

Ки(п)<1,0

±1,0 % (8)

Ки(п)>1,0

Суммарный коэффициент гармонических составляющих    напряжения

THDu, %

от 0 до 100

±0,01 % (Д)

Ки<1,0

±1,0 % (8)

Ки>1,0

Среднеквадратическое значение m-ой интергармонической составляющей фазного (линейного) U(m) напряжения, порядок интергармоник от 1 до 49, В

ОТ ОДО 0,5 {/ном

±0,01 В (Д)

//(m)5~l,0

±1,0% (8)

t/(m)-> 1,0

Коэффициент ш-ой интергармонической    со

ставляющей фазного (линейного)    напряжения

Ки(т), порядок интергармоник от 1 до 49, %

от 0 до 50

±0,01 % (Д)

Ku(m)<l,0

±1,0% (8)

Ku(m)>l,0

Отклонение частоты переменного тока Д/, Гц

от -10 до +10

±0,0003 % (8)

-

Коэффициент несиммет-рии тока по обратной последовательности Кд, %

от 0 до 50

±0,03 % (Д)

-

Коэффициент несиммет-рии тока по нулевой последовательности Koi, %

от 0 до 50

±0,03 % (Д)

-

Продолжение таблицы А.

Параметр выходного сигнала

Диапазон значений

Пределы допускаемой основной погрешности (абсолютной А, относительной 5)

Примеч.

Среднеквадратическое значение n-ой гармонической составляющей /(П) тока, порядок гармоник от 2 до 50, А

ОТ 0 ДО /ном

±0,01 А (А)

/(п)<0,01

±1,0% (8)

/(п)>0,01

Коэффициент n-ой гармонической составляющей тока A'i(n), порядок гармоник от 2 до 50, %

от Одо 100

±0,01 % (А)

Ki(n)<l ,0

±1,0% (8)

Aj(n)>l,0

Суммарный коэффициент гармонических составляющих силы переменного тока THD\, %

отО до 100

±0,01 % (Л)

Ki<1,0

±1,0% (8)

Xi>l,0

Среднеквадратическое значение m-ой интергармонической составляющей /(т) тока, порядок интергармоник от 1 до 49, А

ОТ ОДО 0,5 /ном

±0,01 А (А)

/(m)<0,01

±1,0% (8)

/(m)>0,01

Коэффициент m-ой интергармонической составляющей фазного (линейного) тока Ki(m), порядок интергармоник от 1 до 49, %

от 0 до 50

±0,01 % (А)

Kl(m)<l,0

±1,0% (8)

Kl(m)>l,0

Угол фазового сдвига между фазным напряжением и током прямой ^иш, обратной ^Ш12, нулевой 9>иою последовательности, °

от -180 до +180

±0,1° (А)

-

Угол фазового сдвига между п-ми гармоническими составляющими фазного напряжения и тока риад, °

от -180 до +180

±0,1° (А)

-

Параметры измерения провалов и перенапряжений, фликера

Длительность   провала

напряжения переменного тока Atn, с

от 0,01 до 60

±0,003 с (А)

-

Глубина провала напряжения 8Un, %

от 0 до 100

±0,05 % (А)

-

Продолжение таблицы А.

Параметр выходного сигнала

Диапазон значений

Пределы допускаемой основной погрешности (абсолютной А, относительной 5)

Примеч.

Длительность прерывания напряжения zl/прср, с

от 0 до 60

±0,003 с (А)

-

Длительность временного      перенапряжения

^пер, С

от 0,01 до 60

±0,003 с (А)

-

Коэффициент временного перенапряжения Клер, отн. ед.

от 1,0 до 2,0

±0,0005 отн.ед. (А)

-

Кратковременная Pst и длительная Pi.t доза фликера, отн. ед.

от 0,2 до 20

±1,5% (5)

-

Параметры электрической мощности

Коэффициент мощности

от -1 до +1

±0,003 (А)

-

Активная фазная (РА, Рв, Рс) и трехфазная мощность (Р), активная фазная (Рд(1)’ -^B(i)’ -^c(i)) и трехфазная мощность (P(i)) основной частоты, активная     мощность

прямой (Pi), нулевой (Ро), обратной (Р2) последовательности, Вт

ОТ 0,01 •С/ном’Люм ДО 1,2 ‘t/ном'/ном

±0,05 % (5)

-

Активная фазная (Рд(п), Рв(п)> Рс(п) и трехфазная (Р(п)) мощность и-ой гармонической составляющей, Вт

ОТ 0 ДО t/ном’/ном

±0,05 Вт (Л)

Р(п)<0,01

±3,0 % (5)

Р(П)>0,01

Реактивная фазная (gA, Qb, 2с) и трехфазная мощность (0, реактивная фазная (2а(1), бв(1), 2c(d) и трехфазная (0(1)) мощность основной частоты, реактивная мощность прямой (21), нулевой (2о), обратной (0) последовательности, вар

ОТ 0,01 • t/ном'/ном

ДО 1,2-t/ном’/ном

±0,1 % (5)

-

Реактивная      фазная

(0(п)> 0(п)> 2с(п)) И трехфазная (0П)) мощность «-ой гармонической составляющей, вар

ОТ Одо t/ном'/ном

±0,05 вар (А)

2(n)<o,oi

±3,0 % (5)

2(n)>o,oi

Продолжение таблицы А.

Параметр выходного сигнала

Диапазон значений

Пределы допускаемой основной погрешности (абсолютной Д, относительной 5)

Примеч.

Полная фазная (SA, SB, Sc) и трехфазная (S) мощность, полная фазная (Sa(1), SB(1), Sea) и трехфазная (S1^) мощность основной гармоники, полная мощность прямой (Si), нулевой (So), обратной (S2) последовательности, ВА

ОТ 0,01-[/ном‘Аюм

ДО 1,2-£/ном’Аюм

±0,1 %(8)

-

Полная фазная (Saw, Sbw, Sew) и трехфазная (S(n)) мощность и-ой гармонической составляющей, ВА

ОТ 0 ДО £7ном /ном

±0,05 В А (Д)

S(n)<0,01

±3,0 % (6)

S(n)>0,01

Параметры измерения времени

Диапазон измерения времени при синхронизации с           помощью

ГЛОНАСС/GPS-приемника, по Ethernet посредством протокола РТР и по входному сигналу 1PPS, ч

от 0 до 24

±0,2 мкс (Д)3)

-

Примечания

  • 1) Диапазон измерения и пределы допускаемой погрешности среднеквадратического значения напряжения переменного тока равны диапазонам и пределам допускаемых погрешностей: среднеквадратических значений напряжения основной частоты U(v>, среднеквадратических значений напряжения с учетом всех спектральных составляющих выходного сигнала U, среднеквадратических значений напряжения прямой U\, обратной Uz и нулевой Uo последовательностей.

  • 2) Диапазон измерения и пределы допускаемой погрешности среднеквадратического значения силы переменного тока равны диапазонам и пределам допускаемых погрешностей: среднеквадратических значений силы переменного тока основной частоты Z<i), среднеквадратических значений силы переменного тока с учетом всех спектральных составляющих выходного сигнала I, среднеквадратических значений силы переменного тока прямой /1, обратной h и нулевой /о последовательностей.

  • 3) Пределы допускаемой дополнительной абсолютной погрешности, вызванной отсутствием внешнего источника точного времени составляет не более ±0,2 мск/с.

14

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
