Методика поверки «ГСИ. Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи № 1А стана 250-2 сортопрокатного цеха АО «ЕВРАЗ ЗСМК»» (МП 254-16)

УТВЕРЖДАЮ

и. о. ди ректора

цсм»

Л.А. Хустенко

Государственная система обеспечения единства измерений

Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи № 1А стана 250-2 сортопрокатного цеха АО «ЕВРАЗ ЗСМК»

МЕТОДИКА ПОВЕРКИ

МП 254-16

Содержание

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное) Метрологические характеристики измерительных каналов НУС ..14 Приложение Б Образец оформления протокола поверки

Приложение В Образец приложения к свидетельству о поверке

Приложение Г Перечень ссылочных нормативных документов

• 1.1 Настоящая методика поверки распространяется на систему измерительно-управляющую технологическим процессом нагрева заготовок в нагревательной печи № 1А стана 250-2 сортопрокатного цеха АО «ЕВРАЗ ЗСМК» (далее - ИУС) и устанавливает методы и средства ее первичной и периодической поверок.

• 1.1 Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК), приведенным в приложении А настоящей методики поверки (далее - МП).

• 1.2 Первичную поверку ИУС выполняют перед вводом в эксплуатацию и после ремонта.

• 1.3 Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками.

• 1.4 Периодичность поверки (интервал между поверками) ИУС - 1 год.

• 1.5 Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.

• 1.6 При замене измерительных компонентов на однотипные, прошедшие испытания в целях утверждения типа, с аналогичными техническими и метрологическими характеристиками поверке подвергают только те ИК, в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС, являющийся неотъемлемой частью паспорта, в которых указаны компоненты ИК.

• 1.7 При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.

• 1.8 В случае замены отдельных компонентов АРМ оператора (за исключением жёсткого диска) проводят проверку функционирования ИУС в объёме 8.5 настоящей методики поверки.

• 1.9 В случае обновления программного обеспечения ИУС, расширении/'модификации его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.

В тексте приняты следующие сокращения:

АРМ оператора - автоматизированное рабочее место;

ИК - измерительный канал;

ИУС - измерительная управляющая система;

МП - методика поверки;

MX - метрологические характеристики;

ПО - программное обеспечение;

СИ - средство измерений;

ФВ - физическая величина.

• 2.1 При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1

• 3.1  При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведен в таблице 2.

• 3.2  Средства поверки должны иметь действующие свидетельства о поверке или

оттиски поверительных клейм. Таблица 1 - Средства поверки

Поверка ИУС должна выполняться специалистами, аттестованными в качестве поверителей средств измерений, имеющими удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей) и освоившими работу с ИУС.

При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

• - ГОСТ Р МЭК 60950-2002 Безопасность оборудования информационных технологий;

• - Правила устройств электроустановок, раздел I, III, IV;

• - Правила технической эксплуатации электроустановок потребителей;

• - Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок СТО ИСМ 3-10-2011 ПОТ Р М-016-2001, РД 153-34.0-03.150-00

• - СНиП 3.05.07-85 Системы автоматизации;

- эксплуатационная документация на СИ и компоненты ИУС.

• 6.1 Средствам измерений, используемым при проведении поверки, должны быть обеспечены следующие условия;

• - диапазон температуры окружающего воздуха, °C

  от 15 до 25; от 30 до 80;

  от 84 до 106,7; от 198 до 242;

  от 49 до 51.

• - относительная влажность окружающего воздуха при 25 °C, %

• - атмосферное давление, кПа

• - напряжение питающей сети переменного тока, В

• - частота питающей сети, Гц

Условия эксплуатации:

• 1)   для измерительных и связующих компонентов ИУС: температура окружающего воздуха для преобразователей

  от 0 до 40;

  от 0 до 60;

  от 40 до 90;

  от 84 до 106,7;

  от 5 до 30; от 40 до 80;

  от 84 до 106,7.

давления измерительных, °C

температура окружающего воздуха для преобразователей температуры, °C

относительная влажность воздуха при 25 °C, % атмосферное давление, кПа

• 2) для комплексных и вычислительных компонентов ИУС:

• -  температура окружающего воздуха, °C

• -  относительная влажность воздуха при 25 °C, %

• -  атмосферное давление, кПа

• 7.1 На поверку ИУС представляют следующие документы:

• - ИЦ064.ТПР.01-ИЭ-00 ОАО «ЗСМК». Прокатное производство. Автоматизированная система управления технологическим процессом нагрева заготовок в нагревательной печи № 1А стана 250-2». Инструкция по эксплуатации подсистемы «Нагрев» для нагревальщика металла(далее - инструкция по эксплуатации);

-МП 254-16 ГСИ. Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи № 1А стана 250-2 сортопрокатного цеха АО «ЕВРАЗ ЗСМК». Методика поверки (проект).

• - -документы, удостоверяющие поверку средств измерений, входящих в состав измерительных каналов ИУС;

-свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки);

• - эксплуатационную документацию на ИУС и ее компоненты;

• - эксплуатационную документацию на средства измерений, применяемые при поверке ИУС.

• 7.2 Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС и её компоненты.

• 7.3 Непосредственно перед проведением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 8.1 Рассмотрение документации

  • 8.1.1 Проверяют наличие следующей документации:

• - инструкция по эксплуатации;

• - свидетельство о предыдущей поверке ИУС (при проведении периодической поверки);

• - документы, удостоверяющие поверку средств измерений, входящих в состав ИУС;

• - эксплуатационная документация на ИУС и ее компоненты ИУС;

• - эксплуатационная документация на средства измерений, применяемые при поверке ИУС.

• 8.1.2 Проверяют перечень ИК, представленных на поверку, в соответствии с перечнем, приведенным в инструкции по эксплуатации на ИУС и в приложении А настоящей МП. Эксплуатационная документация на средства измерений, применяемые при поверке ИУС, должна содержать информацию о порядке работы, их технических и метрологических характеристиках.

Результат проверки положительный, если вся вышеперечисленная документация в наличии, перечень ИК соответствует перечню, приведенному в инструкции по эксплуатации на ИУС и в приложении А настоящей МП, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все средства измерений ИК ИУС имеют действующие свидетельства и (или) знаки поверки.

• 8.2 Внешний осмотр

  • 8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим требованиям:

• - соответствие комплектности ИК ИУС перечню, приведенному в паспорте и в таблице А.1 приложения А настоящей методики поверки;

• - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;

• - наличие и прочность крепления разъёмов и органов управления;

• - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.

• 8.2.2 Внешним осмотром проверяют соответствие количества и месторасположения АРМ оператора и ПЛК, приведенным в эксплуатационной документации.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

• 8.3 Проверка условий эксплуатации компонентов ИУС

  • 8.3.1 Проводят сравнение фактических климатических условий в помещениях, где размещены компоненты ИУС, а также параметров сети их питания с условиями, приведенными в разделе 6 настоящей МП и в эксплуатационной документации на эти компоненты.

Результат проверки положительный, если фактические условия эксплуатации каждого компонента ИУС удовлетворяют рабочим условиям применения, приведенным в разделе 6 настоящей МП и в эксплуатационной документации.

• 8.4 Опробование

  • 8.4.1 Перед выполнением экспериментальных исследований необходимо подготовить ИУС и средства измерений к работе в соответствии с указаниями эксплуатационной документации.

  • 8.4.2 Перед опробованием ИУС в целом, необходимо выполнить проверку функционирования отдельных компонентов измерительных каналов ИУС.

  • 8.4.3 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об авариях.

  • 8.4.4 При опробовании связующих компонентов ИУС проверяют: наличие сигнализации о включении в сеть технических средств ИУС;

• - поступление по линиям связи информации об измеряемых параметрах технологического процесса и состоянии технических средств ИУС;

• - наличие сигнализации об обрыве линий связи.

• 8.4.5 При опробовании вычислительных компонентов ИУС:

• - проверяют правильность функционирования АРМ оператора: мониторы должны быть включены, исправность клавиатуры и манипулятора «Мышь» оценивают, выполнив переключение между экранными формами ПО, установленного на компьютерах АРМ оператора;

-проверяют отображение главной мнемосхемы и возможность вызова через неё остальных экранных форм программного обеспечения (рисунок 1);

-выполняют первичное тестирование программного обеспечения ИУС АРМ оператора: опрос измерительных преобразователей и приборов, модулей ввода аналоговых сигналов ПИК, установление связи с оборудованием ИУС и т.д.

1            } 15 18:46 [з'сна 1 ПпЛ Исковой стенки~ниже предчг1р5дитепьыого знач^чмя чставки                  '                     | pp-2RV]-kip

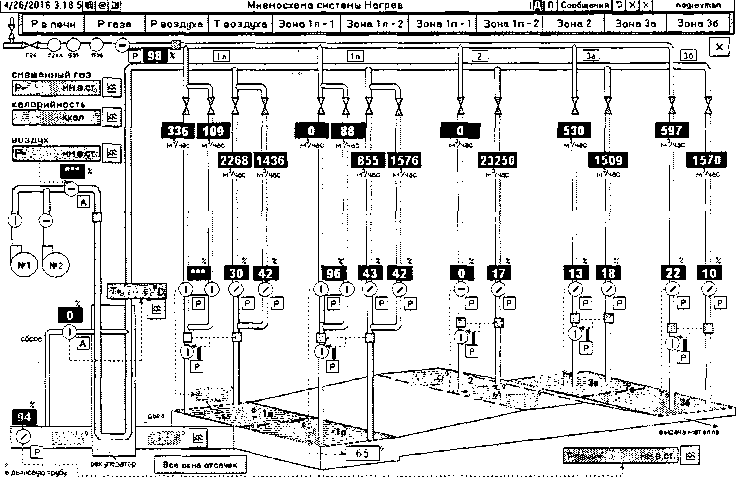

Рисунок 1 - Отображение значений технологических параметров на экранной форме

«Нагрев»

8.4.6 Опробование измерительных каналов ИУС в целом, проводят средствами программного обеспечения АРМ оператора. Выполняют ряд тестов или операций, обеспечивающих проверку работы ПО ИУС в каждом из предусмотренных режимов. При

FS

F. Р пара. F воды, уровень в б/с

каждом выполнении теста или операции проводят сравнение полученных результатов с описанием, приведённым в руководстве пользователя.

С АРМ оператора проверяют выполнение следующих функций:

• - отображение значений параметров технологического процесса, текущей даты и времени;

• - отображение архивных данных за семь суток;

• - отображение журнала сообщений;

-• отображение сигналов предупредительной и аварийной сигнализации при выходе параметров за установленные пределы;

• - диагностика оборудования ИУС.

Результаты проверки положительные, если в журнале отсутствуют сообщения об авариях, по всем измерительным каналам ИУС на экранных формах программного обеспечения АРМ оператора отображаются значения параметров технологического процесса в установленных единицах и диапазонах измерений.

• 8.5 Подтверждение соответствия программного обеспечения ИУС

  • 8.5.1 Проверка идентификационных данных ПО

    • 8.5.1.1 Проверку идентификационных данных программного обеспечения проводят в процессе штатного функционирования ИУС. Прикладное ПО ИУС включает программное обеспечение, функционирующее на АРМ оператора, и программное обеспечение ПЛК, являющееся метрологически значимой частью ПО ИУС.

    • 8.5.1.2 К идентификационным данным метрологически значимой части программного обеспечения ИУС относится идентификационное наименование проекта ПО ПЛК: « KipP 1 а».

    • 8.5.1.3 Проверку идентификационного наименования ПО ПЛК проводят с помощью АРМ оператора под правами доступа пользователя «администратор», получив доступ к системе программирования встроенного ПО ПЛК - STEP 7.

Результаты проверки положительные, если идентификационное наименование проекта метрологически значимой части ПО ИУС соответствует данным, приведенным в 8.6.1.3 настоящей методики поверки и описании типа средства измерений.

• 8.5.2 Проверка защиты ПО ИУС и данных от преднамеренных и непреднамеренных изменений

  • 8.5.2.1 Проверку защиты ПО ИУС от несанкционированного доступа на аппаратном уровне проводят проверкой ограничения доступа к запоминающим устройствам ИУС и наличие средств механической защиты - замков на дверях шкафов, в которых установлены модули ПЛК и системные блоки АРМ оператора. .

Результаты проверки положительные, если защита программного обеспечения и данных обеспечивается конструкцией ИУС, на дверях шкафов имеются замки.

• 8.5.2.2 Проверку защиты ПО ИУС и данных от преднамеренных и непреднамеренных изменений на программном уровне проводят на АРМ оператора проверкой наличия и правильности:

• - реализации алгоритма авторизации пользователя ПО АРМ оператора (отсутствие доступа к ПО ИУС и данным при вводе неверного пароля);

• - функционирования средств обнаружения и фиксации событий, подлежащих регистрации в журнале сообщений;

• - реализации разграничения полномочий пользователей, имеющих различные права доступа к программному обеспечению ИУС и данным.

Результаты проверки положительные, если осуществляется авторизованный доступ к выполнению функций ПО АРМ оператора, в журнале сообщений фиксируются события и аварии.

• 8.6 Определение погрешности измерений и синхронизации времени

  • 8.6.1 Проверку системы обеспечения единого времени ИС проводят с использованием радиочасов МИР РЧ-02, хранящих шкалу времени, синхронизированную с метками шкалы координированного времени государственного первичного эталона Российской Федерации UTC (SU). В соответствии с эксплуатационной документацией радиочасы МИР РЧ-02

подключают к компьютеру и выполняют настройку с использованием программы «Конфигуратор радиочасов МИР РЧ-02» (конфигуратор).

• 8.6.2 Проверку расхождения между шкалами времени внутренних часов компьютеров АРМ оператора и радиочасов проводят следующим образом:

• * ПО АРМ оператора переводят в режим отображения текущего времени;

• * одновременно фиксируют показания «ВРЕМЯ UTC» во вкладке «Синхронизация» конфигуратора и текущее время, отображаемое на компьютере АРМ оператора;

* определяют разницу (без учета количества часов) между шкалами времени часов компьютера АРМ оператора и временем UTC (SU).

Результаты проверки положительные, если расхождение между шкалами времени внутренних часов компьютеров АРМ оператора и радиочасов, привязанных к шкале координированного времени UTC (SU), не превышает 5 с.

• 8.7 Проверка метрологических характеристик измерительных каналов ИУС

  • 8.7.1 Метрологические характеристики (MX) ИК ИУС определяют расчётноэкспериментальным способом (согласно МИ 2439). Проверку метрологических характеристик измерительных и комплексных компонентов ИК ИУС (измерительных преобразователей и приборов, модулей ввода аналоговых сигналов ПЛК) выполняют экспериментально в соответствии с утверждёнными методиками поверками на каждый тип средства измерений. Метрологические характеристики ИК рассчитывают по MX компонентов ИУС в соответствии с методикой, приведённой в 8.8.4 настоящей методики поверки. Допускается не проводить расчет фактической погрешности ИК ИУС при условии, что подтверждены метрологические характеристики компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.

  • 8.7.2 Проверка метрологических характеристик компонентов ИК ИУС

    • 8.7.2.1 Метрологические характеристики измерительных и комплексных компонентов ИУС принимают равными значениям, приведенным в эксплуатационной документации (паспорт, формуляр и др.) на средства измерений при наличии на них свидетельств и (или) знаков поверки.

    • 8.7.2.2 Для термоэлектрических преобразователей ТХА, ТПП классов допуска 2, пределы допускаемого отклонения сопротивления от НСХ выбирают в соответствии с ГОСТ 6616.

    • 8.7.2.3 Значения основной погрешности компонента ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.

  • 8.7.3 Исходные допущения для определения погрешности измерительных каши о в ИУС

Погрешности компонентов ИУС относятся к инструментальным погрешностям.

Факторы, определяющие погрешность, - независимы.

Погрешности компонентов ИУС - не коррелированны между собой.

Законы распределения погрешностей компонентов ИУС - равномерные.

• 8.7.4 Методика расчета основной погрешности ИК ИУС

  • 8.7.4.1 Погрешности ИК температуры нормированы в абсолютной форме. Погрешности ИК давления и разрежения, в состав которых входят датчики давления, нормированы в приведённой форме. Погрешности ИК расхода нормированы в относительной форме.

  • 8.7.4.2 Границы основной абсолютной погрешности ИК температуры А_{|1К ос)|}, °C, определяют, исходя из состава ИК ИУС, по формуле:

А = А +А ,                           (1)

ИКуосн ИНГ ПЛК

где Аипт ■ основная абсолютная погрешность преобразователя температуры, °C;

Ai|лк - основная абсолютная погрешность модуля ввода аналоговых сигналов ПЛК, °C.

Для расчёта погрешности измерительного канала по формуле (1) погрешность компонента ИК ИУС переводят в абсолютную форму А, единица величины, для случая её представления в приведённой форме у, %, по формуле:

A = yC^V|!^^V",                           (2)

100

где Хв и Хн - верхний и нижний пределы измерений компонента ИК ИУС, единица величины.

• 8.7.4.3 Границы основной относительной погрешности ИК объемного расхода 6_{ИК оС||}, %, определяют, исходя из состава ИК ИУС (в соответствии е РМГ 62), по формуле:

(3)

где К = 1,2;

Зцип - основная относительная погрешность измерительных преобразователей, %;

Зплк- основная относительная погрешность модуля ввода аналоговых сигналов ПЛК, %;

Залг- относительная погрешность алгоритма (при наличии), %;

блс - относительная погрешность линии связи, %.

измерительными и комплексными компонентами линии связи построены из кабелей контрольных и (или) кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление модулей ПЛК велико, поэтому потери в линиях связи пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet, Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к S1 классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Принимаем погрешность линии связи во всех ИК ИУС равной нулю.

Для расчета погрешности ИК ИУС по формуле (3) погрешность компонента ИК ИУС

переводят в относительную форму 5, %, для случая её представления в абсолютной или приведенной формах по формуле:

где А - пределы допускаемой абсолютной погрешности компонента ИК ИУС, единица величины;

у - пределы допускаемой приведённой погрешности компонента ИК ИУС, нормированной для диапазона измерений;

Аф и Хн - верхний и нижний пределы диапазона измерений компонента ИК ИУС (в тех же единицах, что и А)_юм);

диапазона измерений, то Ан⁼ 0.

А)_юм - номинальное значение измеряемой величины, для которой рассчитывают границы относительной погрешности измерений, единица величины.

В соответствии с ГОСТ 8.508 относительную погрешность измерений вычисляют в

точках Х„_ом1, соответствующих 5, 25, 50, 75 и 95 % от диапазона измерений, и выбирают максимальное значение (/' = 1,..., 5).

приведённой форме, необходимо определить значение силы тока, соответствующее номинальному значению. Расчёт значения силы тока /_ном;, мА, соответствующего номинальному значению измеряемой величины XioMi, единица измерений, проводят для диапазона входного сигнала модуля (4-20) мА по формуле:

(5)

где Осигнала - разница между верхним и нижним пределами диапазона измерений

г) выбирают из пяти значений, полученных по формуле (6), максимальное и приписывают его основной приведённой погрешности ИК ИУС.

Рассчитанные (фактические) значения погрешности ИК ИУС заносят в таблицу по форме таблицы А. 1 приложения А настоящей методики поверки.

Результаты проверки положительные, если фактические значения погрешностей измерительных каналов не превышают границ допускаемых погрешностей, приведённых в таблице А.1 приложения А настоящей методики поверки.

• 9.1 Результаты поверки оформляют протоколом по форме, приведенной в приложении Б настоящей методики поверки.

• 9.2 При положительных результатах поверки ИУС оформляют свидетельство о поверке. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к свидетельству о поверке по форме, приведенной в приложении В настоящей методики поверки. Каждая страница Приложения к свидетельству о поверке должна быть заверена подписью поверителя. Знак поверки наносят на свидетельство о поверке.

• 9.3 При положительных результатах первичной поверки (после ремонта или замены компонентов ИК ИУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС при сохранении без изменений даты очередной поверки.

• 9.4 Допускается на основании письменного заявления собственника ИУС проведение поверки отдельных измерительных каналов из перечня, приведённого в описании типа ИУС, с обязательным указанием в Приложении к свидетельству о поверке информации о количестве и составе поверенных каналов.

• 9.5 Отрицательные результаты поверки оформляют извещением о непригодности. Измерительные каналы ИУС. прошедшие поверку с отрицательным результатом, нс допускаются к использованию.

ПРИЛОЖЕНИЕ А

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ ИУС

8 - ± 1 2

8 - 4 12

Примечание - В таблице приняты следующие сокращения и обозначения: * - регистрационный номер в Федеральном информационном фонде но обеспечению единства измерений, А - абсолютная погрешность, единица измерений, 6 - относительная погрешность, "о, у - приведенная погрешность, %, t - измеренная температура. С, Р_к;Г:; - максимальный верхний предел измерений давления, Р,_; - верхний предел измерений давления датчика

21

(рекомендуемое)

ОБРАЗЕЦ ОФОРМЛЕНИЯ ПРОТОКОЛА ПОВЕРКИ

№____от «____»_________20___г.

Средство измерений (СИ)_____________________________________________________________

наименование, тип

заводской номер (номера)_______________________________________________________________

принадлежащее_______________________________________________________________

наименование юридического (физического) лица

поверено в соответствии с______________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:_____________________________________________________________

наименование, заводской помер, разряд, класс или погрешность

при следующих значениях влияющих факторов:

• -   температура окружающего воздуха _____°C;

• -   атмосферное давление ____кПа%

• -    относительная влажность _____%;

• -   напряжение питания _____В;

• -    частота _____Гц.

Результаты операций поверки

• 1 Рассмотрение документации________________________________________________________

• 2 Внешний осмотр_____________________________________________________________

• 3 Проверка электрического сопротивления цепи защитного заземления____________________

• 4 Проверка условий эксплуатации компонентов НУС__________________________________

• 5 Опробование___________________________________________________________________

• 6 Подтверждение соответствия программного обеспечения ИУС__________________________

• 7 Проверка обеспечения синхронизации времени________________________________________

• 8 Проверка метрологических характеристик измерительных каналов ИУС__________________

Результаты проверки метрологических характеристик измерительных каналов ИУС приведены в таблице___(форма таблицы в Приложении А настоящей методики поверки).

Заключение СИ (не) соответствует метрологическим требованиям_________________________

Руководитель отдела (группы) ______________________ ______________________________

подпись                       инициалы, фамилия

Поверитель ____________________ ___________________________

подпись                          инициалы, фамилия

23

(справочное)

ГОСТ 8.508-84 ГСИ. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 18404.0-78 Кабели управления. Общие технические условия.

ГОСТ 26411-85 Кабели контрольные. Общие технические условия.

ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров.

РМГ 62-2003 ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации.

МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля.

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

Система измсритсльно-управляющая технологическим процессом нагрева заготовок в нагревательной печи

№ 1а стана 250-2 сортопрокатного цеха АО «ЕВРАЗ ЗСМК». Методика поверки
