ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Система измерений количества и показателей качества нефти № 607 ПСП «Белкамнефть»

Методика поверки

МП 0358-14-2015

Казань

2015

РАЗРАБОТАНА

ФГУП «ВНИИР»

ИСПОЛНИТЕЛИ

УТВЕРЖДЕНА

Груздев Р.Н., Загидуллин Р.И.

ФГУП «ВНИИР»

Настоящая инструкция распространяется на систему измерений количества и показателей качества нефти № 607 ПСП «Белкамнефть» (далее - СИКН) и устанавливает объём, порядок и методику проведения первичной и периодической поверок СИКН.

Интервал между поверками - 12 месяцев.

1 Операции поверки

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

Проверка комплектности технической документации

6.1

Да

Нет

Подтверждение соответствия программного обеспечения СИКН

6.2

Да

Да

Внешний осмотр

6.3

Да

Да

Опробование

6.4

Да

Да

Определение метрологических

характеристик

6.5

Да

Да

2 Средства поверки

  • 2.1 Установка трубопоршневая «Сапфир МН» типоразмера «Сапфир МН»-500, верхний предел диапазона измерений объемного расхода 500 м3/ч, пределы допускаемой относительной погрешности ± 0,09 %.

  • 2.2 Средства поверки, указанные в нормативных документах (НД) на методики поверки СИ, входящих в состав СИКН, приведенных в таблице 3 настоящей инструкции.

  • 2.3 Допускается применять другие аналогичные по назначению средства поверки средств измерений (СИ) утвержденных типов, если их метрологические характеристики не уступают указанным в данной методике поверки.

3 Требования безопасности

При проведении поверки соблюдают требования, определяемые:

  • - в области охраны труда - Трудовым кодексом Российской Федерации от 30.12.2001 № 197-ФЗ;

  • - в области промышленной безопасности - Федеральным законом «О промышленной

безопасности опасных производственных объектов» №  116-ФЗ от 21.07.97 г., (с

изменениями), «Правила безопасности в нефтяной и газовой промышленности» (приказ Ростехнадзора №101 от 12.03.2013), руководством по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов», утвержденным Приказом № 784 от 27 декабря 2012 г., а также другими действующими отраслевыми НД;

  • - в области пожарной безопасности - Федеральным законом «О пожарной безопасности» № 69-ФЗ от 21 декабря 1994 г., (с изменениями), постановлением правительства РФ от 25 апреля 2012 г. № 390 «Правила противопожарного режима в РФ», СНиП 21.01-97 «Пожарная безопасность зданий и сооружений» с изменением № 2 от 2002 г., НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования»; Федеральным законом № 123- ФЗ от 22.07.2008 г. «Технический регламент о требованиях пожарной безопасности»;

  • - в области соблюдения правильной и безопасной эксплуатации электроустановок -«Правила по охране труда при эксплуатации электроустановок» (утверждены Приказом Минтруда России от 24.07.2013 №328н); Приказ Минэнерго РФ от 13 января 2003 г. № 6 «Об утверждении Правил технической эксплуатации электроустановок потребителей»;

  • - в области охраны окружающей среды - Федеральным законом «Об охране окружающей среды» № 7-ФЗ от 12.03.2014 г.; Федеральным законом № 89-ФЗ от 24 июня 1998 года «Об отходах производства и потребления» и другими действующими законодательными актами на территории РФ.

4 Условия поверки

При проведении поверки соблюдают условия в соответствии с требованиями НД на методики поверки СИ, входящих в состав СИКН.

Характеристики СИКН и физико-химические показатели измеряемой среды при проведении поверки должны соответствовать требованиям, приведенным в таблице 2.

Соответствие физико-химическим показателям измеряемой среды указанным в таблице 2 проверяют по данным актов приема-сдачи нефти.

Таблица 2 - Характеристики СИКН и физико-химические показатели измеряемой

среды

Наименование характеристики

Значение характеристики

Измеряемая среда

нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Диапазон измерений массового расхода, т/ч

от 80 до 350

Избыточное давление измеряемой среды, МПа, не более

1,6

Физико-химические показатели измеряемой среды

Температура измеряемой среды, °C

от +5 до +45

Плотность измеряемой среды, кг/м3

от 850 до 950

Вязкость кинематическая измеряемой среды, мм2/с (сСт), не более

40

Массовая доля воды, %, не более

0,5

Массовая доля механических примесей, %, не более

0,05

Массовая концентрация хлористых солей, мг/дм3, не более

900

Содержание свободного газа, %

не допускается

5  Подготовка к поверке

При подготовке к поверке проводят работы в соответствии с инструкцией по эксплуатации СИКН и НД на методики поверки СИ, входящих в состав СИКН.

6  Проведение поверки
  • 6.1 Проверка комплектности технической документации

Проверяют наличие действующих свидетельств о поверке и эксплуатационнотехнической документации на СИ, входящие в состав СИКН.

  • 6.2 Подтверждение соответствия программного обеспечения (ПО) СИКН.

    • 6.2.1 Проверяют соответствие идентификационных данных ПО СИКН сведениям, приведенным в описание типа на СИКН.

    • 6.2.2 Определение идентификационных данных ПО контроллеров измерительных FloBoss S600 (далее - ИВ К) проводят в следующей последовательности:

а) включить питание ИВК;

б) дождаться после включения питания появления на дисплее ИВК главного меню или войти в главное меню;

в) в главном меню нажатием клавиши "5" выбрать пункт меню 5.SYSTEM SETTINGS:

г) нажатием клавиши "7" выбрать пункт меню 7.SOFTWARE VERSION;

д)  нажатием клавиши "Стрелка вправо" и "Стрелка влево" получить идентификационные данные с экранов:

VERSION CONTROL FILE CSUM - цифровой идентификатор ПО;

VERSION CONTROL APPLICATION SW - номер версии (идентификационный номер ПО).

  • 6.2.3 Определение идентификационных данных ПО автоматизированного рабочего места (АРМ) оператора СИКН.

Для определения идентификационных данных ПО АРМ оператора СИКН необходимо на мониторе компьютера АРМ оператора в правом нижнем углу нажать вкладку «Версия ПО». В появившемся окне отобразятся идентификационные данные.

  • 6.3 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие СИКН следующим требованиям:

  • - комплектность СИКН должна соответствовать технической документации;

  • - на компонентах СИКН не должно быть механических повреждений и дефектов покрытия, препятствующих их применению и возможных оказать влияние на метрологические характеристики СИКН;

  • - надписи и обозначения на компонентах СИКН должны быть четкими и соответствовать технической документации.

  • 6.4 Опробование

    • 6.4.1 Опробование СИКН проводят путём увеличения или уменьшения массового расхода измеряемой среды на любое значение в пределах диапазона измерений расхода СИКН. Результаты опробования СИКН считают положительными, если при увеличении или уменьшении массового расхода показания на дисплее расходомера кориолисового массового OPTIMASS 2300 исполнения S150 и на дисплее АРМ оператора СИКН изменяются соответствующим образом (увеличиваются или уменьшаются).

    • 6.4.2 Проверяют герметичность СИКН.

На элементах и компонентах СИКН не должно быть следов протечек нефти.

  • 6.5 Определение метрологических характеристик

    • 6.5.1 Определение метрологических характеристик СИ, входящих в состав СИКН, проводят в соответствии с НД, приведенными в таблице 3 с учетом требований, предъявляемых к СИКН.

Таблица 3 - СИ и методики их поверки

Наименование СИ

нд

Расходомеры кориолисовые массовые OPTIMASS 2300 исполнения S150

Приложение А настоящей методики поверки

Преобразователи плотности жидкости измерительные модели 7835

МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации»;

МИ 2403-97 «Рекомендация. ГСИ. Преобразователи плотности поточные вибрационные «Солартрон» типов 7830, 7835 и 7840. Методика поверки на месте эксплуатации»

Окончание таблицы 3

Наименование СИ

нд

Преобразователь плотности и вязкости жидкости измерительный модели 7829

МИ 3027-2007 «Рекомендация. ГСИ. Вискозиметры фирмы «Solartron Mobrey Limited». Методика поверки и градуировки на месте эксплуатации»;

МИ 3119-2008 «ГСИ. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки на месте эксплуатации»;

МИ 3302-2010 «ГСИ. Преобразователи плотности и вязкости жидкости измерительные модели 7827 и 7829. Методика поверки»

Влагомеры нефти поточные

УДВН-1пм

МИ 2366-2005 (с изм. № 1) Рекомендация. ГСИ. Влагомеры нефти типа УДВН. Методика поверки

Датчики температуры 3144Р

Инструкция «Датчики температуры 644,  3144Р фирм

Rosemount Inc. США, Emerson Process Management Temperature GmbH, Германия, Emerson Process Management Asia Pacific Pte LTD, Сингапур. Методика поверки», утвержденная ФГУП ВНИИМС в августе 2008 г.;

Преобразователи давления измерительные 3051

Документ   МП    14061-10    «Рекомендация.    ГСИ.

Преобразователи давления измерительные 3051. Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИМС» 08.02.2010 г.

ИВК

Документ «Инструкция. ГСИ. Контроллеры измерительные FloBoss S600. Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИР» в 2008 г.

Преобразователи измерительные модели D1000

МП 2064-0044-2010 «Преобразователи измерительные модели D1000. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2010 г.

Термометры ртутные стеклянные лабораторные ТЛ-4

ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки»

Манометры для точных измерений МПТИ

Документ 5Ш0.283.421 МП «Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВИТИ и МВПТИ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.;

МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»

СИ, не участвующие в определении массы нефти или результаты измерений которых не влияют на погрешность измерений массы нефти, допускается калибровать в соответствии с действующими НД, приведенными в таблице 4.

Таблица 4

Наименование СИ

нд

Преобразователи давления измерительные 3051 (предназначенные для измерений дифференциального давления)

Документ    МП    14061-10    «Рекомендация.    ГСИ.

Преобразователи давления измерительные 3051. Методика поверки», утвержденный ГЦИ СИ ФГУП «ВНИИМС» 08.02.2010 г.

Счетчик нефти турбинный МИГ

Эксплуатационная   документация   БН.10-02РЭ   раздел

«Методика поверки», согласованная ГЦИ СИ ФГУП «ВНИИР» в декабре 2003 г.;

Документ «Рекомендация. ГСИ. Преобразователи расхода. Методика поверки ультразвуковым преобразователем расхода на месте эксплуатации», утвержденная ФГУП «ВНИИР» в 2007 г.

МИ 2820-2003 «Рекомендация. ГСИ. Преобразователи расхода турбинные.   Методика   поверки   весовым   методом»,

утвержденная ФГУП ГНМЦ «ВНИИР» в 2003 г.

  • 6.5.2 Определение относительной погрешности СИКН при измерении массы брутто нефти.

При прямом методе динамических измерений относительную погрешность измерений массы брутто нефти К, %, СИКН принимают равной относительной погрешности измерений массы нефти расходомером кориолисовым массовым OPTIMASS 2300 исполнения S150.

Относительная погрешность измерений массы брутто нефти не должна превышать ± 0,25 %.

  • 6.5.3 Определение относительной погрешности СИКН при измерении массы нетто нефти.

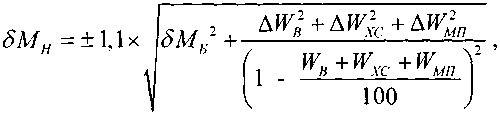

Относительную погрешность СИКН при измерении массы нетто нефти Н, %,

определяют по формуле

(1)

где ДРРВ - абсолютная погрешность измерений массовой доли воды в нефти, %, вычисляется по формуле (4)

AJVMn - абсолютная погрешность измерений массовой доли механических примесей в нефти, %;

Д1КЖ - абсолютная погрешность измерений массовой доли хлористых солей в нефти, %, вычисляемая по формуле

ДЖ,, =0,1 х^-,                                   (2)

Рн

где 8(рхс - абсолютная погрешность измерений массовой концентрации хлористых солей в нефти, мг/дм3;

р'н - плотность нефти при условиях измерений хс , кг/м3;

WB - массовая доля воды в нефти, %, определенная в лаборатории.

WMn ~ массовая доля механических примесей в нефти, %, определенная в лаборатории;

W гг хе

- массовая доля хлористых солей в нефти, %, определенная в лаборатории и

вычисляемая по формуле

где хс

.                                                                     (3)

Рн

- массовая концентрация хлористых солей в нефти, мг/дм3, определенная в

лаборатории.

Абсолютную погрешность измерений массовой доли воды, массовой концентрации хлористых солей и массовой доли механических примесей в нефти определяют в соответствии с ГОСТ Р 8.580-2001 «ГСИ. Определение и применение показателей точности методов испытаний нефтепродуктов».

Для доверительной вероятности Р = 0,95 и двух измерений соответствующего показателей качества нефти абсолютную погрешность его измерений вычисляют по формуле

(4)

л/2

где R и г - воспроизводимость и сходимость метода определения соответствующего показателя качества нефти, значения которых приведены в ГОСТ 2477-65 «Нефть и нефтепродукты. Метод определения содержания воды», ГОСТ 21534-76 «Нефть. Методы определения содержания хлористых солей», ГОСТ 6370-83 «Нефть, нефтепродукты и присадки. Метод определения механических примесей».

Относительная погрешность измерений массы нетто нефти не должна превышать ±0,35 %.

7 Оформление результатов поверки
  • 7.1 При положительных результатах поверки оформляют свидетельство о поверке системы по форме Приложения 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

Знак поверки наносится на свидетельство о поверке системы.

  • 7.2 При отрицательных результатах поверки систему к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности по форме Приложения 2 к «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

Приложение А

(обязательное)

Расходомеры кориолисовые массовые OPTIMASS 2300 исполнения S150.

Методика поверки

Настоящее приложение распространяется на расходомеры кориолисовые массовые OPTIMASS 2300 исполнения S150 (далее - РМ), входящих в состав системы измерений количества и показателей качества нефти № 607 ПСП «Белкамнефть» (далее - СИКН) и устанавливает объем, порядок и методику проведения первичной и периодической поверок рабочих и резервного РМ в условиях эксплуатации с применением установки трубопоршневой «Сапфир МН» (далее - стационарная ТПУ) или передвижной поверочной установки (ПУ).

Интервал между поверками РМ не более 12 месяцев.

А.1 Операции поверки

При проведении поверки выполняют следующие операции:

  • - внешний осмотр по А.6.1;

  • - опробование по А.6.2;

  • - определение метрологических характеристик по А.6.3;

  • - обработка результатов измерений по А.7;

  • - оформление результатов поверки по А.8.

А.2 Основные средства поверки

При проведении поверки применяют:

  • - стационарная ТПУ с верхним пределом диапазона измерений объемного расхода 500 м3/ч и пределами допускаемой относительной погрешности ± 0,09 %;

  • - передвижная ПУ с верхним пределом диапазона измерений объемного расхода не более 500 м3/ч и пределами допускаемой относительной погрешности ± 0,05 %;

  • - преобразователь плотности жидкости измерительный модели 7835 (далее - ПП) с пределами допускаемой абсолютной погрешности ± 0,3 кг/м3.

  • - контроллер измерительный FloBoss S600 (далее - ИВК) с пределами допускаемой относительной погрешности при вычислении расхода, объема, массы ± 0,01 %;

  • - преобразователи давления измерительные 3051 с пределами допускаемой приведенной погрешности ± 0.5 %;

  • - датчики температуры 3144Р с пределами допускаемой абсолютной погрешности ± 0,2 °C.

Допускается применять другие аналогичные по назначению средства поверки утвержденных типов, если их метрологические характеристики не уступают указанным выше.

А.З Требования безопасности

А.3.1 При проведении поверки соблюдают требования, указанные в разделе 3 настоящей методики поверки.

А.З.2 К поверке допускают лиц, достигших 18 лет, аттестованных в качестве поверителя, изучивших руководство по эксплуатации на поверяемый РМ, стационарную ТПУ (или передвижную ПУ) и прошедших инструктаж по технике безопасности.

А.3.3 Организация рабочих мест должна обеспечить полную безопасность персонала на всех этапах выполнения работ.

Доступ ко всем средствам измерений и вспомогательному оборудованию должен быть свободным.

При появлении течи измеряемой среды и других ситуаций, нарушающих нормальный ход работ, поверку следует немедленно прекратить.

А.4 Условия поверки

А.4.1 При проведении поверки соблюдают условия, приведенные в таблице А.1

Таблица А.1

Наименование характеристики

Значение характеристики

Измеряемая среда

нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Избыточное давление измеряемой среды, МПа, не более

1,6

Температура измеряемой среды, °C

от +5 до +45

Плотность измеряемой среды, кг/м3

от 850 до 950

Вязкость кинематическая измеряемой среды, мм2/с (сСт), не более

40

Изменение температуры измеряемой среды за время одного измерения, °C

±0,2

Отклонение значения массового расхода измеряемой среды от требуемого значения при установке расхода, %

±5,0

Изменение значения массового расхода измеряемой среды за время одного измерения, %

±2,5

Содержание свободного газа

не допускается

Наличие внешних вибраций

не допускается

Напряжение сети переменного тока, В

от 182 до 242

Частота питающего напряжения, Гц

от 49 до 51

А.5 Подготовка к поверке

А.5.1 Перед проведением поверки выполняют следующие операции:

  • - проверяют наличие действующих свидетельств о поверке всех средств поверки;

  • - стационарную ТПУ (или передвижную ПУ) и поверяемый РМ подключают последовательно;

  • - проверяют герметичность системы, состоящей из стационарной ТПУ (или передвижной ПУ), РМ, задвижек и трубопроводов, для этого устанавливают в системе давление, равное рабочему; система считается герметичной, если в течение 5 минут не наблюдается течи измеряемой среды через соединения;

  • - проверяют отсутствие свободного газа (воздуха) в гидравлической системе путём открытия запорной арматуры, размещённой в верхних точках трубопровода гидравлической системы;

  • - проверяют значения констант стационарной ТПУ (или передвижной ПУ), установленные в системе сбора и обработки информации (далее - СОИ); значения констант должны соответствовать значениям, указанным в свидетельстве о поверке стационарной ТПУ (или передвижной ПУ);

  • - проверяют значения коэффициентов поточного ПП, установленные в СОИ; значения коэффициентов должны соответствовать значениям, указанным в свидетельстве о поверке поточного ПП;

  • - проверяют значения коэффициентов преобразования РМ, установленных в СОИ; значения коэффициентов преобразования должны соответствовать указанным в свидетельстве о поверке поверяемого РМ.

А.6 Проведение поверки

А.6.1 Внешний осмотр.

При проведении внешнего осмотра проверяют комплектность поверяемого РМ в соответствии с технической документацией.

Убеждаются в отсутствии механических повреждений и дефектов (вмятин, трещин и т. п.), препятствующих применению РМ и возможных оказать влияние на его метрологические характеристики.

Проверяют наличие всех маркировок (надписей и обозначений) РМ.

Проверяют надёжность монтажа и правильность подключения поверяемого РМ, а также целостность изоляции соединительных кабелей.

РМ, не прошедший внешний осмотр, к поверке не допускается.

А.6.2 Опробование

Опробование поверяемого РМ проводят путём увеличения или уменьшения массового расхода измеряемой среды на любое значение в пределах диапазона измерений расхода СИКН. Результаты опробования РМ считают положительными, если при увеличении или уменьшении массового расхода показания на дисплее поверяемого РМ и на дисплее автоматизированного рабочего места оператора СИКН изменяются соответствующим образом (увеличиваются или уменьшаются).

А.6.3 Определение метрологических характеристик

Требуемые значения расхода устанавливают, начиная от ^min в сторону увеличения расхода или от gmax в сторону уменьшения расхода.

Запускают поршень стационарной ТПУ (или передвижной ПУ). В процессе измерения (движения поршня от одного детектора до другого) фиксируют температуру и давление в блоке измерений показателей качества нефти СИКН, а также период колебаний выходного сигнала ПП или плотность измеряемой среды. Температуру, давление и период колебаний выходного сигнала (плотность измеряемой среды) принимают равными среднему значению двух измерений - в начале и в конце прохождения поршня. При использовании показывающих средств измерений температуры и давления с визуальным отсчетом допускается фиксировать температуру и давление один раз за период прохождения шарового поршня.

Результаты измерений заносят в протокол, приведенный в Приложении Б.

А.7 Обработка результатов измерений

Для каждого измерения вычисляют значение массы измеряемой среды (MOjJ, т), используя результаты измерений стационарной ТПУ (или передвижной ПУ) и ПП, по формуле где - вместимость калиброванного участка стационарной ТПУ (или передвижной ПУ), м3, приведенная к рабочим условиям (температуре и давлению измеряемой среды) в стационарной ТПУ (или передвижной ПУ) при i-ом измерении в j-ой точке диапазона расхода;

(А.1)

pnnjj ~ плотность измеряемой среды, кг/м3, измеренная ПП и приведенная к рабочим условиям в стационарной ТПУ (или передвижной ПУ) при i-ом измерении в j-ой точке диапазона расхода.

Вместимость калиброванного участка стационарной ТПУ (или передвижной ПУ) ,м3) вычисляют по формуле

Vj = Kx[l+3xax(r7./7^-20)]x^l+^^xPmy^,             (а.2)

где V - вместимость калиброванного участка стационарной ТПУ (или передвижной ПУ) при температуре 20 °C и избыточном давлении равном нулю, м3, (из свидетельства о поверке стационарной ТПУ (или передвижной ПУ));

а - коэффициент линейного расширения материала стенок стационарной ТПУ (или передвижной ПУ), °C'1, (из эксплуатационной документации на стационарную ТПУ (или передвижной ПУ));

Е - модуль упругости материала стенок стационарной ТПУ (или передвижной ПУ), МПа, (из эксплуатационной документации на стационарную ТПУ (или передвижной ПУ));

D и 5 - диаметр и толщина стенок калиброванного участка стационарной ТПУ (или передвижной ПУ) соответственно, мм, (из эксплуатационной документации на стационарную ТПУ (или передвижной ПУ));

_ среднее арифметическое значение температуры измеряемой среды, °C, при i-ом измерении в j-ой точке диапазона расхода, вычисляемое по формуле

tex + /еь

(А.З) .fiX         .вых

где и /у - значения температуры измеряемой среды, С, измеренные средствами измерений температуры соответственно на входе и выходе стационарной ТПУ (или передвижной ПУ) при i-ом измерении в j-ой точке диапазона расхода;

Р-гпуу - среднее арифметическое значение давления измеряемой среды, МПа, при i-ом измерении в j-ой точке диапазона расхода, вычисляемое по формуле

рвх | рвых

РтК1 - 'J 2 8   ■                                          (А.4)

где Р™ и      - значения давления измеряемой среды, МПа, измеренные средствами

измерений давления соответственно на входе и выходе стационарной ТПУ (или передвижной ПУ) при i-ом измерении в j-ой точке диапазона расхода.

Плотность измеряемой среды (pnniJ, кг/м3) вычисляют по формуле

Рппу ~ Pij Х Р + Pij Х (//7/7,; ~ РпУу )] Х + Pi {^ТПУу _ ^ППу >                 (А.5)

где Ру - плотность измеряемой среды, кг/м3, измеренная ПП при i-ом измерении в j-ой точке диапазона расхода;

/Зу - коэффициент объемного расширения измеряемой среды, °C'1, значение которого определяют по таблице Г.1 приложения Г Рекомендации по метрологии Р 50.2.076-2010 «ГСП. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения»;

Д. - коэффициент сжимаемости измеряемой среды, МПа'1, значение которого определяют по таблице В.1 приложения В Рекомендации по метрологии Р 50.2.076-2010 «ГСП. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения»;

tnnij - температура измеряемой среды в ПГ1 при i-ом измерении в j-ой точке диапазона расхода, °C;

Рл/7,у - давление измеряемой среды в ПГ1 при i-ом измерении в j-ой точке диапазона расхода, МПа.

Для каждого измерения вычисляют значение массы измеряемой среды (тИу., т), измеренной РМ, по формуле

-6)

где NtJ - количество импульсов, поступившее с РМ в СОИ при i-ом измерении в j-ой точке диапазона расхода, имп.;

К - коэффициент преобразования, соответствующий максимальному расходу РМ, имп/т, (К = 50000,000 имп/т), определяемый по формуле

Лак X 3600

(А.7)

где /тах - максимальная частота выходного сигнала поверяемого РМ, соответствующая максимальному массовому расходу РМ, Гц;

£?РМтах ~ максимальный массовый расход поверяемого РМ, т/ч.

F _ коэффициент коррекции РМ, установленный в СОИ по результатам предыдущей поверки во всем диапазоне измерений массового расхода.

Для каждого измерения вычисляют значение коэффициента коррекции (Ftj),

полученное по результатам текущей поверки, при i-ом измерении в j-ой точке диапазона расхода по формуле

(А.8)

Для каждого значения расхода вычисляют среднее значение коэффициента коррекции

РМ ( Fj. ) в j-ой точке диапазона расхода по формуле

F,              ■                                             (А-9)

п 1=1

Для каждого значения расхода вычисляют среднее квадратическое отклонение (СКО) результатов измерений (S^Fj ), %) в j-ой точке диапазона расхода по формуле

1=1_____________________

и-1

х100.

(А. 10)

(А. И)

Проверяют выполнение следующего условия

5(Ду)<0,04%.

При невыполнении условия (А. 11) выявляют наличие грубых промахов в полученных результатах измерений. При отсутствии грубых промахов проверяют правильность монтажа и подключения поверяемого РМ, производят повторную установку нуля и проводят повторные измерения. Если же условие (А. 11) снова не выполняется, то поверяемый РМ подлежит профилактическому осмотру.

Грубые промахи в полученных результатах измерений выявляют следующим образом

Ж-А)2

1=1

(A.12)

(A. 13)

(A. 14)

F -F ц _ IJ max     j _

F -F

У _ j     IJ min

s, ’

где SFJ - CKO результатов измерений, необходимое для определения грубых промахов в полученных результатах измерений;

U - величина, необходимая для определения грубых промахов в полученных результатах измерений;

^утах _ коэффициент коррекции поверяемого РМ, имеющий максимальное значение, в j-ой точке диапазона расхода;

^min - коэффициент коррекции поверяемого РМ, имеющий минимальное значение, в j-ой точке диапазона расхода.

Если выполняется следующее условие

U>h,                                        (А. 15)

то результат измерений исключают как грубый промах, в противном случае результат измерений не исключают.

Значение h при Р = 0,95 и п измерениях выбирают из таблицы А.2.

Вместо исключённого, как грубый промах, измерения проводят дополнительное измерение.

Таблица А.2

п

5

6

7

8

9

10

11

h

1,715

1,887

2,020

2,126

2,215

2,290

2,355

Примечание - Если Sj <0,001, то принимают Sj =0,001.

Вычисляют коэффициент коррекции РМ во всем диапазоне измерений массового

расхода (F) по формуле

(А. 16)

где т - количество точек расхода.

В j-ой точке диапазона расхода границы составляющей неисключенной систематической погрешности поверяемого РМ (®KJ, %) вычисляют по формуле

F — F ---хЮО

(А. 17)

kj    р

В диапазоне измерений массового расхода границы неисключенной систематической

погрешности измерений РМ (0^, %) вычисляют по формуле

(А. 18) где ©so - граница суммарной составляющей неисключенной систематической погрешности стационарной ТПУ (или передвижной ПУ), %, (из свидетельства о поверке стационарной ТПУ (или передвижной ПУ));

0J/O - граница составляющей неисключенной систематической погрешности определения среднего значения вместимости стационарной ТПУ (или передвижной ПУ), %, (из свидетельства о поверке стационарной ТПУ (или передвижной ПУ));

0,  - граница составляющей неисключенной систематической погрешности,

обусловленная погрешностью измерений температуры, %, вычисляют по формуле

X                х 100 ,                                (А. 19)

где /?тах - максимальное значение, выбранное из ряда коэффициентов объемного расширения измеряемой среды, 1/°С, определенных согласно таблицы Г.1 приложения Г Рекомендации по метрологии Р 50.2.076-2010 «ГСП. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» по значениям плотности и температуры измеряемой среды при всех измерениях в точках рабочего диапазона;

ЫПП,&ТПУ - пределы допускаемой абсолютной погрешности средств измерений температуры в ПП и стационарной ТПУ (или передвижной ПУ) соответственно, °C, (из свидетельства о поверке средств измерений температуры);

©р - граница составляющей неисключенной систематической погрешности,

обусловленная погрешностью измерений плотности, %, вычисляют по формуле ©р=А^х100 ,

(А.20)

Z^min

где Д/S’ - пределы допускаемой абсолютной погрешности ПП, кг/м3, (из свидетельства о поверке ПП);

/Tnin - наименьшее значение плотности измеряемой среды при условиях эксплуатации СИКН, кг/м3;

5СОИ ~ пределы допускаемой относительной погрешности при вычислении поправочного коэффициента РМ (коэффициента коррекции), % (из описания типа на контроллер измерительный FloBoss модели S600);

®кдтах _ граница составляющей неисключенной систематической погрешности поверяемого РМ, обусловленной усреднением коэффициента коррекции и имеющей максимальное значение в диапазоне измерений массового расхода, %, вычисляемая по формуле

- таХ(®Х1’®К2’-"’®Кт) ’                         (А.21)

где 0/гр®/г2’-”’®х/п ~ значения границы составляющей неисключенной систематической погрешности в точках диапазона расхода, %;

0Z - граница составляющей неисключенной систематической погрешности,

обусловленная стабильностью нуля, %, вычисляют по формуле

(А.22)

07 = — х100% Q

где Z - стабильность нуля РМ, т/ч (из описания типа на РМ);

Qmin - минимальный расход измеряемой среды при условиях эксплуатации СИКН, т/ч.

CKO среднего значения в диапазоне измерений массового расхода вычисляют по формуле

(А.23) - CKO результатов измерений, имеющее максимальное значение в диапазоне

измерений массового расхода, %, определяют по формуле

(А.24) где S\E J, 51F2 },...,S\F\ - значения CKO в точках диапазона расхода, %.

п - количество измерений в точке диапазона расхода.

Относительную погрешность РМ в диапазоне измерений массового расхода (8Р, %) в

диапазоне измерений массового расхода определяют следующим образом

Яр

KxS2 при 0,8 < 0^, / 5 < 8

&хр при 0^, / S > 8

(А.25)

где К - коэффициент, зависящий от соотношения случайной систематической погрешностей, вычисляют по формуле

Se +5’

и неисключенной

(А.26)

где £ - граница случайной составляющей погрешности РМ, %, вычисляют по формуле

(А.27)

где t095 - квантиль распределения Стьюдента при доверительной вероятности Р = 0,95,

выбирают из таблицы А.З;

- CKO суммы составляющих неисключенной систематической погрешности, %,

вычисляют по формуле

2

К углах

(А.28)

- оценка суммарного СКО результатов измерений, %, вычисляют по формуле

= FL+S2 .                             (А.29)

Таблица А.З

п

5

6

7

8

9

10

И

^0,95

2,776

2,571

2,447

2,365

2,306

2,262

2,228

Результаты поверки рабочего и резервного РМ считают положительными, если пределы допускаемой относительной погрешности не превышают ± 0,25 %.

А.8 Оформление результатов поверки

А.8.1 Результаты поверки РМ оформляют протоколами по форме Приложения Б.

Примечание: Допускается протокол поверки оформлять по форме, отличающейся от формы приведенной в Приложении Б.

При положительных результатах поверки оформляют свидетельство о поверке РМ по форме Приложения 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

По результатам поверки в СОИ вводят коэффициент коррекции РМ в диапазоне измерений массового расхода (Fz).

На оборотной стороне свидетельства о поверке РМ указывают значения рабочего диапазона расхода (Q, т/ч), коэффициент преобразования РМ {К, имп/т), коэффициент коррекции РМ в диапазоне измерений массового расхода (F1), вводимый по результатам поверки и пределы допускаемой относительной погрешности РМ.

Знак поверки (оттиск поверительного клейма) наносят на свидетельство о поверке РМ и на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах РМ.

Устанавливают пароль в ПЭП РМ и СОИ, для исключения возможности несанкционированного доступа к изменению конфигурации ПЭП и значений коэффициентов преобразования в СОИ.

При отрицательных результатах поверки РМ к дальнейшему применению не допускают. Свидетельство о поверке аннулируют и выдают извещение о непригодности по форме Приложения 2 к «Порядку проведения поверки средств измерений, требованиям к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

А.9 Точность представления результатов измерений и вычислений

Значение расхода (Q , т/ч) округляют и записывают в протокол поверки до двух знаков после запятой.

Количество импульсов (JVy, имп) измеряют и его значение записывают в протокол поверки с точностью до шести значащих цифр.

Значения давления измеряемой среды (Prnyij, Pnnij, МПа) записывают в протокол поверки после округления до двух знаков после запятой.

Значения температуры измеряемой среды (trny(l, tnnij, °C) записывают в протокол поверки после округления до двух знаков после запятой.

Значения вместимости калиброванного участка стационарной ТПУ (или передвижной ПУ) (V м3) записывают в протокол поверки после округления до пяти знаков после запятой.

Значения плотности измеряемой среды (рпп , кг/м3) записывают в протокол поверки после округления до одного знака после запятой.

Значения массы измеряемой среды (AF, MOiJ, т) в протокол поверки записывают после округления до пяти знаков после запятой.

Значения коэффициента коррекции {Ftj ,Fj ,F, имп/т) записывают в протокол поверки после округления до шести знаков после запятой.

Значения CKO (S^Fj ), %) и погрешностей ZP,<5P, %) записывают в протокол поверки после округления до трех знаков после запятой.

Приложение Б

(рекомендуемое) Форма протокола поверки РМ

Протокол №___

поверки РМ по каналу измерений массы

Тип сенсора расхода

OPTIMASS 2300

Заводской №

Тип электронного преобразователя

MFC-300

Заводской №

Тип ТПУ

Заводской №

Место проведения поверки

СИКН № 607 ПСП «Белкамнефть»

Рабочая жидкость

нефть

Коэффициент преобразования РМ

К=50000,000 имп/т

Исходные данные

И,м3

D, мм

S, мм

Е, МПа

а, °C'1

As.’c-'

Z, т/ч

®10, %

®ко>%

, %

®,, %

1

2

3

4

5

6

7

8

9

10

и

Результаты измерений

№ изм.

Qj, т/ч

t    °C

lnnij ’

t     °C

P

1 TF'Vij ,

МПа

p

1 nnij,

МПа

ИМП

Pnnij ’ кг/м3

My , T

M>T

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1

п

Результаты поверки

№ точки

Qj , т/ч

F

dP, %

1

2

3

4

5

Должность лица, проводившего поверку____________________ Дата проведения поверки___________________

Подпись____________________И.О. Фамилия________________________________

Приложение В

(справочное)

Значения коэффициентов линейного расширения и значения модулей упругости материала стенок трубопоршневых поверочных установок и компакт-пруверов

Таблица В.1 Коэффициенты линейного расширения и модули упругости материала стенок трубопоршневых поверочных установок

Материал

«,, °с-'

Е, МПа

Сталь углеродистая

11,2 х 10’6

2,1 х 105

Сталь легированная

11,0 х 10’6

2,0 х 105

Сталь нержавеющая

16,6 х Ю’6

1,0 х 105

Латунь

17,8 х 10’6

-

Алюминий

24,5 х 10’6

-

Медь

17,4х 10‘6

-

Таблица В.2 Коэффициенты линейного расширения и модули упругости материала стенок компакт-прувера

Материал

ссцил, аст /С’1

Е, МПа

Сталь углеродистая

11,2 х 10’6

2,068 х 105

Сталь легированная

11,0 х 10‘6

2,0 х 105

Сталь нержавеющая 17-4

10,8 х 10’6

1,965 х 105

Сталь нержавеющая 304 литая

15,95 х 10’6

1,931 х 105

Сталь нержавеющая 304

17,3 х 10'6

1,931 х Ю5

Сталь нержавеющая 316

17,3 х 10’6

1,931 х 105

Инвар (только для стержня компакт-прувера моделей СР, СР-М и ВСР-М)

1,44 х 10'6

-

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
