Методика поверки «ГСИ. Системы ультразвукового контроля SonaFlex» (МП 049.Д4-20)

УТВЕРЖДАЮ

Заместитель директора по инновациям ГУП «ВНИИОФИ»

И.С. Филимонов

2020 г.

ный метролог фгУп «ВНИИОФИ»

«

С.Н. Него да

Главный научный сотрудник

Москва

2020 г.

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 3 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИХ ПОВЕРКУ

• 5 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ

ПОВЕРКИ

• 6 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

ПРИЛОЖЕНИЕ Б

Настоящая методика устанавливает методы и средства первичной и периодической поверок систем ультразвукового контроля SonaFlex (далее - системы).

Системы предназначены для измерений времени прихода и амплитуд сигналов, отраженных или дифрагированных на дефектах типа нарушения сплошности или однородности материала (трещин, пор, непроваров, включений) при сканировании акустическими блоками в сварных соединениях алюминиевых сплавов, выполненных сваркой трением с перемешиванием.

По итогам проведения поверки должна обеспечиваться прослеживаемость к ГЭТ 1-2018, ГЭТ 193-2011. Поверка системы выполняется методом прямых измерений.

Интервал между поверками - 1 год.

• 2.1 При проведении первичной (в том числе после ремонта) и периодической поверок должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции первичной и периодической поверок

• 2.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.3 Поверка системы прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а систему признают не прошедшей поверку.

• 3.1 Рекомендуемые средства поверки указаны в таблице 2.

• 3.2 Средства поверки должны быть аттестованы (поверены) в установленном порядке.

• 3.3 Приведенные средства поверки могут быть заменены на их аналоги, обеспечивающие определение метрологических характеристик системы с требуемой точностью.

  Таблица 2 - С	редства поверки
  Операция поверки	Средство поверки	Метрологические и технические требования к средствам поверки	Рекомендуемые типы средств поверки
  7.4.1, 7.4.2	Рабочий эталон 4 разряда согласно приказу Федерального агентства по техническому регулированию и метрологии № 1621 от 31.07.2018 г.	Диапазон частот генерируемых сигналов синусоидальной формы от 1 до 10 МГц; Диапазон устанавливаемых амплитуд различных форм сигнала на нагрузке 50 Ом (размах) от 10 мВ до 1,5 В; Пределы допускаемой абсолютной погрешности установки амплитуды ± (1 % от величины +1 мВ); Пределы допускаемой относительной погрешности установки частоты ± 1 ppm.	Г енератор сигналов сложной    формы AFG3022 (далее -генератор). Per. № 32620-06.
  7.4.1, 7.4.2	Рабочий эталон 2 разряда согласно приказу Федерального агентства по техническому регулированию и метрологии № 3383 от 30.12.2019 г.	Диапазон частот от 0 до 10 МГц; Диапазон затуханий от 0 до 61 дБ; Абсолютная погрешность разностного затухания на постоянном токе: ± (0,05 - 0,25) дБ; на переменном токе: ± (0,1 - 0,4) дБ.	Магазин затуханий МЗ-50-2 (далее -магазин затуханий). Per. № 5783-76.
  Определение условий проведения поверки	Средство измерений температуры	Измерение температуры окружающего воздуха в диапазоне от - 10 до + 50 °C А =+ 0,2 °C	Измеритель параметров микроклимата «Метеоскоп». Per. № 32014-06
  	Средство измерений влажности	Измерение влажности окружающего воздуха в диапазоне от 30 до 98 % А =+ 3 %
  	Средство измерений атмосферного давления	Измерение абсолютного атмосферного в диапазоне от 80 до 110 кПа, А = ± 0,13 кПа
  Вспомогательное оборудование

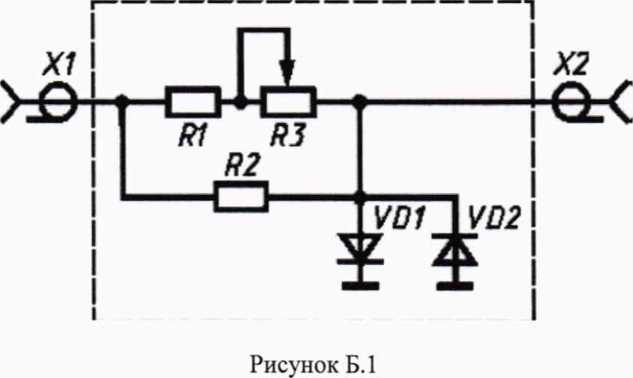

  7.4.1, 7.4.2	Диодный ограничитель	Приложение Б	Диодный ограничитель
  7.4.1, 7.4.2	Нагрузка	50 Ом	Нагрузка 50 Ом из комплекта генератора

Лица, допускаемые к проведению поверки, должны пройти обучение на право проведения поверки по требуемому виду измерений, изучить устройство и принцип работы средств поверки по эксплуатационной документации.

• 5.1 Работа с системой и средствами поверки должна проводиться согласно требованиям безопасности, указанным в их нормативно-технической и эксплуатационной документации.

• 5.2 При проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12.3.019-80.

• 5.3 Освещенность рабочего места поверителя должна соответствовать требованиям санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

• 6.1 При проведении поверки должны соблюдаться следующие требования:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха (65 ± 15) %;

• - атмосферное давление (750 ± 30) мм рт.ст. [(100 ± 4) кПа];

• - напряжение переменного тока 220^2 В;

• - частота переменного тока 50Гц.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1.1 При внешнем осмотре должно быть установлено соответствие системы следующим требованиям:

• - комплектность системы должна соответствовать её руководству по эксплуатации (далее - РЭ);

должны отсутствовать явные механические повреждения, влияющие на работоспособность системы;

• - должна присутствовать маркировка системы в соответствии с РЭ.

• 7.1.2 Система считается прошедшей операцию поверки с положительным результатом, если соответствует требованиям, приведенным в пункте 7.1.1.

• 7.2.1 Включить систему нажатием кнопки включения.

• 7.2.2 После загрузки операционной системы, запустить nk.exe.

• 7.2.3 После загрузки программного обеспечения (далее - ПО), откроется основное окно программы. В строке меню выбрать меню «Помощь», затем в выпадающем меню выбрать пункт «О программе..»

• 7.2.4 В открывшемся окне «О программе», в строке «Версия:» прочитать идентификационное наименование и номер версии ПО.

• 7.2.5 Проверить идентификационные данные ПО на соответствие значениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 7.2.6 Система считается прошедшей операцию поверки с положительным результатом, если идентификационные данные ПО соответствуют значениям, приведенным в таблице 3.

• 7.3.1 Если система и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в п. 6.1, то их выдерживают при этих условиях не менее часа, или времени, указанного в эксплуатационной документации.

• 7.3.2 Подготовить систему и средства поверки к работе в соответствии с их РЭ.

  • 7.3.2.1 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки (ltd ), в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ФАР» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК».

  • 7.3.2.2 В основном окне программы нажатием соответствующей кнопки ( Ml), вызвать окно «Состояние каналов».

  • 7.3.2.3 В окне «Состояние каналов» на вкладке «Система ФАР», активировать все генераторы и приёмники на выключенных каналах (отмечены серым цветом) при помощи двойного щелчка левой кнопки мыши. Повторить действие на вкладке «Система ДАВ».

  • 7.3.2.4 При помощи кнопок переключения каналов (Al и А) в нижней левой части окна «Обработанный сигнал» проверить присутствие зондирующего импульса на всех каналах системы. Горизонтальный ползунок внизу окна при этом должен находиться в крайнем левом положении (скорректировать его положение при необходимости).

  • 7.3.2.5 Система считается прошедшей операцию поверки с положительным результатом, если в окне «Обработанный сигнал» присутствует зондирующий импульс для всех каналов системы.

• 7.4 Определение метрологических характеристик средства измерений

• 7.4.1.1 Включить систему нажатием кнопки включения.

• 7.4.1.2 После загрузки операционной системы, запустить nk.exe.

• 7.4.1.3 После загрузки ПО, появится основное окно программы.



  вызвать

• 7.4.1.4 В основном окне программы нажатием соответствующей кнопки окно «Состояние каналов».

• 7.4.1.5 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( г 1 ), в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ФАР» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК».

• 7.4.1.6 Вызвать окно «Параметры синхроимпульсов» нажатием соответствующей кнопки (±*1), в появившемся окне деактивировать чекбокс «Автоматически отключать ЗИ (*)», для параметра «Период, мкс» установить значение «2000» и нажать кнопку «ОК».

• 7.4.1.7 В окне «Состояние каналов» на вкладке «Система ФАР», вызвать меню, нажав правой кнопкой мыши в области каналов, затем выбрать пункт «Отключить все каналы на странице». Выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 1.1», рисунок 1). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 1.1», рисунок 1).

3(1 Состотни* ыналов                                                                                                                         —    □ X

"Система ДАВ" "Система ФАР" |

F ,ТоаГ Nj2       СмростъДгоГШаг ФР.рйз^- Jrj

И|l|2l3|4|5|6|7|e|F| D | A | 1 |Ucw».| 2 NcxneJ 3 |Уосте.| 4 |Ысипе| 5 |Уо«ле.[ 6 |«силе.| 7 |Ucw»| В |Усмле.^сияен|Цсмл»к] РТ |

Рисунок 1 - Окно «Состояние каналов»

• 7.4.1.8 Нажать кнопку «Параметры ВРЧ» (^1), в появившемся окне «Номер канала» для параметра «Система» выбрать в выпадающем списке значение «Система ФАР», для параметра «Номер канала» выбрать значение «1» и затем нажать кнопку «ОК». В появившемся окне «Канал «Система ДАВ» 1 ВРЧ» деактивировать чекбокс «Включить ВРЧ». Переключаясь между каналами при помощи кнопок навигации (««» и «»»), повторить действие для всех каналов системы.

• 7.4.1.9 Подключить переходник LEMO-8BNC из комплекта системы к разъёму XS1 системы. Собрать схему, приведенную на рисунке 2.

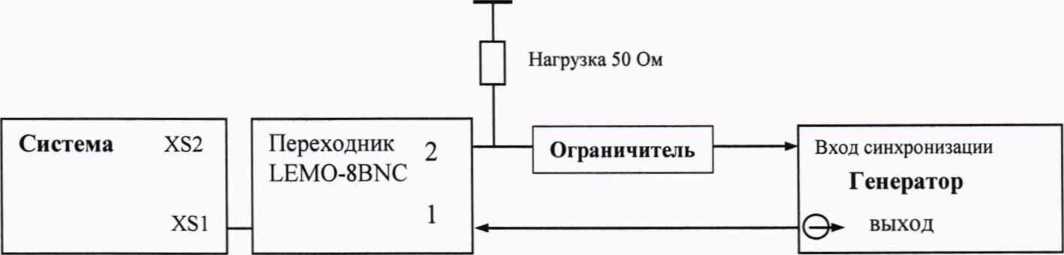

  Рисунок 2 - Схема соединения для определения абсолютной погрешности измерений длительности временных интервалов для каналов фазированных решеток

• 7.4.1.10 Установить сигнал на генераторе: синус, пачка, 1 цикл, частота 4 МГц, амплитуда 1 В, синхронизация - внешняя.

• 7.4.1.11 Установить на генераторе задержку сигнала Do, равную 0,5 мкс.

• 7.4.1.12 Скорректировать значение усиления на системе для приемника первого канала так, чтобы уровень сигнала на системе был от 30 до 80 % экрана. Корректировка усиления осуществляется изменением значения параметра «Усиление» в окне «Состояние каналов» на вкладке «Система ФАР» в строке для соответствующего ранее активированного приемника.

• 7.4.1.13 Вызвать меню, нажав правой кнопкой мыши в окне «Обработанный сигнал», выбрать пункт «Настройки». В появившемся окне «Параметры окон просмотра сигналов» на вкладке «Показатели» активировать чекбоксы для параметров «Импульсы», «AD», «AD’», настройки «Выводить показатели» и нажать кнопку «ОК».

• 7.4.1.14 Вызвать окно «Параметры стробов» нажатием соответствующей кнопки (М В появившемся окне на вкладке «Стробы ФАР» скорректировать значения начала и ширины строба «AD»: значение ширины (параметр «L. AD») установить равным «1600», а начало (параметр «S. AD») установить так, чтобы сигнал находился в стробе. Нажать кнопку «Выровнить все стробы», для того чтобы настройки применились ко всем каналам. Для более тонкой настройки в окне «Обработанный сигнал» также можно корректировать строб: перемещение строба осуществляется, движением курсора с удержанием за середину строба; изменение ширины строба - движением курсора с удержанием с краёв строба.

• 7.4.1.15 Прочитать измеренное системой начальное значение задержки сигнала (значение показания «tdmax» в правой части окна «Обработанный сигнал»). Выполнить измерение пять раз, рассчитать среднее арифметическое значение начальной задержки сигнала 7)_измо, мкс.

• 7.4.1.16 Установить на генераторе задержку сигнала D\, равную 0,6 мкс. Прочитать измеренное системой значение задержки сигнала (значение показания «tdmax»). Выполнить измерение пять раз, рассчитать среднее арифметическое значение задержки сигнала Двмь мкс.

• 7.4.1.17 Рассчитать абсолютную погрешность измерений длительности временных интервалов по формуле (1).

• 7.4.1.18 Повторить пункты 7.4.1.16 - 7.4.1.17, устанавливая на генераторе задержку сигнала, равную 1, 2, 5, 10, 15, 20, 50, 100, 200, 500, 1000, 1600 мкс.

• 7.4.1.19 Повторить измерения на первых восьми каналах фазированных решёток (разъём XS1) по пунктам 7.4.1.11 - 7.4.1.18, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ФАР», того канала для которого происходят измерения. Канал с генератором и канал с активированным приемником должны быть разные. Скорректировать схему подключения (рисунок 2), чтобы разъём канала с генератором системы был подключен ко входу синхронизации генератора.

• 7.4.1.20 Собрать схему, приведенную на рисунке 2, подключив переходник LEMO-8BNC к разъёму XS2 системы.

• 7.4.1.21 В окне «Состояние каналов» на вкладке «Система ФАР» выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 2.1»). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 2.1»).

• 7.4.1.22 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м, в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ФАР» в выпадающем списке, и значение «5» для параметра «Номер канала», затем нажать кнопку «ОК». При помощи кнопок переключения каналов (Al и А) в нижней левой части окна «Обработанный сигнал» переключиться на канал «ФАР 2.1».

• 7.4.1.23 Повторить измерения на восьми каналах фазированных решёток (разъём XS2) по пунктам 7.4.1.11-7.4.1.18, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ФАР», того канала для которого происходят измерения. Канал с генератором и канал с активированным приемником должны быть разные. Корректировать схему подключения (рисунок 2), чтобы разъём канала с генератором системы был подключен ко входу синхронизации генератора.

• 7.4.1.24 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ДАВ» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК».

• 7.4.1.25 Вызвать окно «Параметры синхроимпульсов» нажатием соответствующей

кнопки      в появившемся окне деактивировать чекбокс «Автоматически отключать ЗИ

(*)», для параметра «Период, мкс» установить значение «2000» и нажать кнопку «ОК».

• 7.4.1.26 В окне «Состояние каналов» на вкладке «Система ДАВ», вызвать меню, нажав правой кнопкой мыши в области каналов, затем выбрать пункт «Отключить все каналы на странице». Выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 0.1», рисунок 3). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 0.1», рисунок 3).

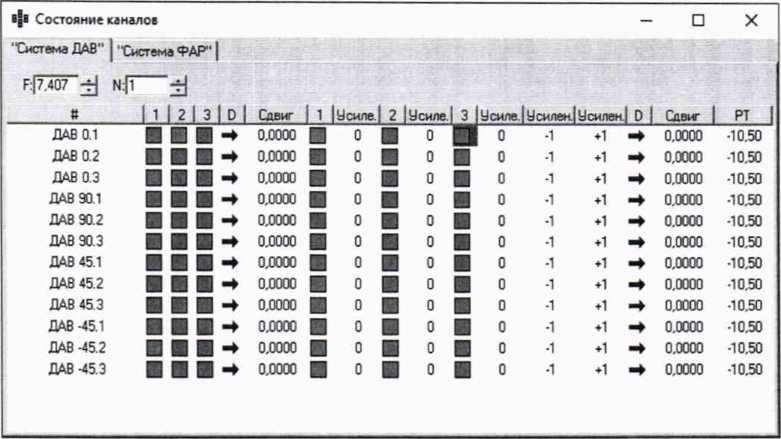

Рисунок 3 - Окно «Состояние каналов»

• 7.4.1.27 Нажать кнопку «Параметры ВРЧ» (2~~1), в появившемся окне «Номер канала» для параметра «Система» выбрать в выпадающем списке значение «Система ФАР», для параметра «Номер канала» выбрать значение «1» и затем нажать кнопку «ОК». В появившемся окне «Канал «Система ДАВ» 1 ВРЧ» деактивировать чекбокс «Включить ВРЧ». Переключаясь между каналами при помощи кнопок навигации (««» и «»»), повторить действие для всех каналов системы.

• 7.4.1.28 Подключить согласующие переходники для системы ДАВ из комплекта системы к разъёмам XS7 и XS3 системы. Собрать схему, приведенную на рисунке 4.



Нагрузка 50 Ом

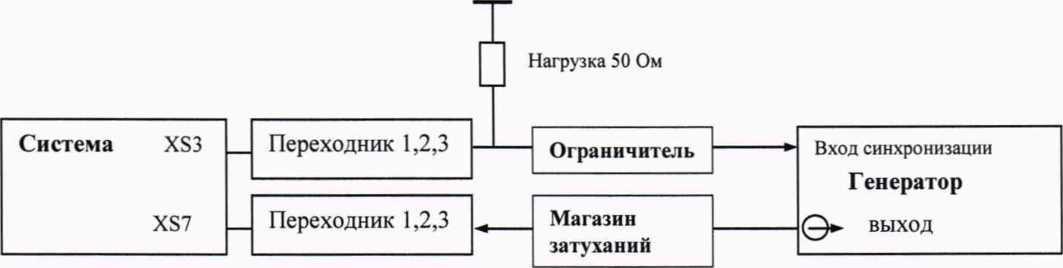

Рисунок 4 - Схема для определения абсолютной погрешности измерений длительности временных интервалов для каналов дифракционного метода

• 7.4.1.29 Установить значение ослабления на магазине затуханий 40 дБ для ослабления сигнала, установленного на генераторе в 100 раз.

• 7.4.1.30 Установить сигнал на генераторе: синус, пачка, 1 цикл, частота 7,4 МГц, амплитуда 0,2 В, синхронизация - внешняя.

• 7.4.1.31 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м, в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ДАВ» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК». При помощи кнопок переключения каналов (А1 и Al) в нижней левой части окна «Обработанный сигнал» переключиться на канал «ДАВ 0.1».

• 7.4.1.32 Установить на генераторе задержку сигнала Do, равную 8 мкс.

• 7.4.1.33 Скорректировать значение усиления на системе для приемника первого канала так, чтобы уровень сигнала на системе был от 30 до 80 % экрана. Корректировка усиления осуществляется изменением значения параметра «Усиление» в окне «Состояние каналов» на вкладке «Система ДАВ» в строке для соответствующего ранее активированного приемника.

• 7.4.1.34 Вызвать меню, нажав правой кнопкой мыши в окне «Обработанный сигнал», выбрать пункт «Настройки». В появившемся окне «Параметры окон просмотра сигналов» на вкладке «Показатели» активировать чекбоксы для параметров «Импульсы», «AD», «AD’», настройки «Выводить показатели» и нажать кнопку «ОК».

• 7.4.1.35 Вызвать окно «Параметры стробов» нажатием соответствующей кнопки (М В появившемся окне на вкладке «Стробы ДАВ» скорректировать значения начала и ширины строба «AD»: значение ширины (параметр «L. AD») установить равным «900», а начало (параметр «S. AD») установить так, чтобы сигнал находился в стробе. Нажать кнопку «Выровнить все стробы», для того чтобы настройки применились ко всем каналам. Для более тонкой настройки в окне «Обработанный сигнал» также можно корректировать строб: перемещение строба осуществляется, движением курсора с удержанием за середину строба; изменение ширины строба - движением курсора с удержанием с краёв строба.

• 7.4.1.36 Прочитать измеренное системой начальное значение задержки сигнала (значение показания «tdmax» в правой части окна «Обработанный сигнал»). Выполнить измерение пять раз, рассчитать среднее арифметическое значение начальной задержки сигнала 7)_Измо, мкс.

• 7.4.1.37 Установить на генераторе задержку сигнала D\ равную 8,1 мкс. Прочитать измеренное системой значение задержки сигнала (значение показания «tdmax»). Выполнить измерение пять раз, рассчитать среднее арифметическое значение задержки сигнала £>_ИЗМ1, мкс.

• 7.4.1.38 Рассчитать абсолютную погрешность измерений длительности временных интервалов по формуле (1).

• 7.4.1.39 Повторить пункты 7.4.1.37-7.4.1.38, устанавливая на генераторе задержку сигнала, равную 9, 10, 15, 20, 50, 100, 200, 500, 800 мкс.

• 7.4.1.40 Повторить измерения на трёх каналах дифракционного метода (разъём XS7) по пунктам 7.4.1.32-7.4.1.39, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ДАВ», того канала для которого происходят измерения. Канал с генератором соответствующий этому каналу тоже должен быть активированным.

• 7.4.1.41 Собрать схему, приведенную на рисунке 4, подключив согласующий переходник к разъёму XS8 системы.

• 7.4.1.42 В окне «Состояние каналов» на вкладке «Система ДАВ» выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 90.1»). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 90.1»).

• 7.4.1.43 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ДАВ» в выпадающем списке, и значение «4» для параметра «Номер канала», затем нажать кнопку «ОК». При помощи кнопок переключения каналов (Al и А) в нижней левой части окна «Обработанный сигнал» переключиться на канал «ДАВ 90.1».

• 7.4.1.44 Повторить измерения на трех каналах дифракционного метода (разъём XS8) по пунктам 7.4.1.32-7.4.1.39, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ДАВ», того канала для которого происходят измерения. Канал с генератором соответствующий этому каналу тоже должен быть активированным. Корректировать схему подключения (рисунок 4), чтобы разъём канала с генератором системы был подключен ко входу синхронизации генератора.

• 7.4.1.45 Повторить измерения с подключением к разъемам XS9 («ДАВ 45.1»), XS10 («ДАВ -45.1») по пунктам 7.4.1.40-7.4.1.44.

• 7.4.1.46 Система считается прошедшей операцию поверки с положительным результатом, если диапазон измерений длительности временных интервалов составляет от 0,5 до 1600 мкс для каналов фазированных решёток, от 8 до 800 мкс для каналов дифракционного метода и абсолютная погрешность измерений временных интервалов не превышает ± 0,05 мкс.

• 7.4.2.1 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки

), в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ФАР» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК».

• 7.4.2.2 Вызвать окно «Параметры синхроимпульсов» нажатием соответствующей

кнопки      в появившемся окне деактивировать чекбокс «Автоматически отключать ЗИ

(*)», для параметра «Период, мкс» установить значение «2000» и нажать кнопку «ОК».

• 7.4.2.3 В окне «Состояние каналов» на вкладке «Система ФАР», вызвать меню, нажав правой кнопкой мыши в области каналов, затем выбрать пункт «Отключить все каналы на странице». Выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 1.1», рисунок 1). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 1.1», рисунок 1).

• 7.4.2.4 Подключить переходник LEMO-8BNC к разъёму XS1 системы. Собрать схему, приведенную на рисунке 5.

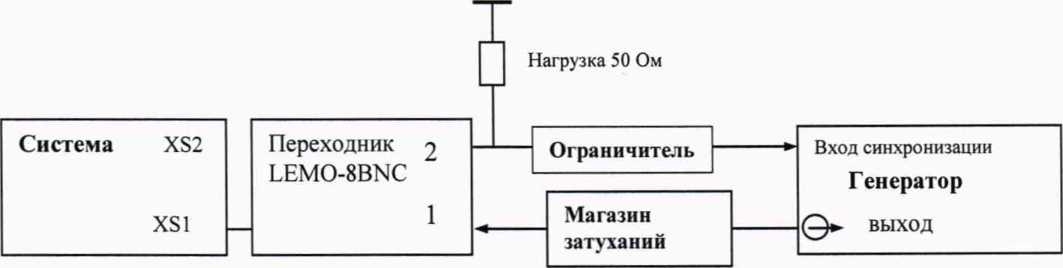

Рисунок 5 - Схема соединения для определения абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника для каналов фазированных решеток

• 7.4.2.5 Установить сигнал на генераторе: синус, пачка, 1 цикл, частота 4 МГц, амплитуда 0,5 В, задержка сигнала 10 мкс, синхронизация - внешняя.

• 7.4.2.6 Вызвать меню, нажав правой кнопкой мыши в окне «Обработанный сигнал», выбрать пункт «Настройки». В появившемся окне «Параметры окон просмотра сигналов» на вкладке «Показатели» активировать чекбоксы для параметров «Импульсы», «AD», «AD’», настройки «Выводить показатели» и нажать кнопку «ОК».

1А.2.1 Вызвать окно «Параметры стробов» нажатием соответствующей кнопки ( ®J).B появившемся окне на вкладке «Стробы ФАР» скорректировать значения начала и ширины строба «AD»: значение ширины (параметр «L. AD») установить равным «30», а начало (параметр «S. AD») установить так, чтобы сигнал находился в стробе. Нажать кнопку «Выровнить все стробы», для того чтобы настройки применились ко всем каналам. Для более тонкой настройки в окне «Обработанный сигнал» также можно корректировать строб: перемещение строба осуществляется, движением курсора с удержанием за середину строба; изменение ширины строба - движением курсора с удержанием с краёв строба.

• 7.4.2.8 Установить значение усиления на системе 0 дБ для приемника первого канала. Корректировка усиления осуществляется изменением значения параметра «Усиление» в окне «Состояние каналов» на вкладке «Система ФАР» в строке для соответствующего ранее активированного приемника.

• 7.4.2.9 Установить начальное значение ослабления на магазине затуханий Go 0 дБ.

• 7.4.2.10 Амплитуду сигнала на генераторе подобрать таким образом, чтобы показание уровня амплитуды на системе (значение «AD» в правой части окна «Обработанный сигнал») было «20 дБ» - начальное значение измеренной амплитуды G_H3mO, дБ.

• 7.4.2.11 Установить значение ослабления на магазине затуханий G\ 0,1 дБ.

• 7.4.2.12 Прочитать измеренное системой значение амплитуды сигнала (значение показания «AD» в правой части окна «Обработанный сигнал»). Выполнить измерение пять раз, рассчитать среднее арифметическое значение амплитуды сигнала G„3_Mi, дБ.

• 7.4.2.13 Рассчитать абсолютную погрешность измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ) по формуле (2).

• 7.4.2.14 Повторить пункты 7.4.2.9-7.4.2.13, устанавливая на магазине затуханий следующие значения ослабления: 1, 2, 5, 10, 15, 20 дБ.

• 7.4.2.15 Повторить измерения на первых восьми каналах фазированных решёток (разъём XS1) по пунктам 7.4.2.1-7.4.2.14, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ФАР», того канала для которого происходят измерения. Канал с генератором и канал с активированным приемником должны быть разные. Скорректировать схему подключения (рисунок 5), чтобы разъём канала с генератором системы был подключен ко входу синхронизации генератора.

• 7.4.2.16 Собрать схему, приведенную на рисунке 5, подключив переходник LEMO-8BNC к разъёму XS2 системы.

• 7.4.2.17 В окне «Состояние каналов» на вкладке «Система ФАР» выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 2.1»). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ФАР 2.1»).

• 7.4.2.18 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ФАР» в выпадающем списке, и значение «5» для параметра «Номер канала», затем нажать кнопку «ОК». При помощи кнопок переключения каналов (Al и А) в нижней левой части окна «Обработанный сигнал» переключиться на канал «ФАР 2.1».

• 7.4.2.19 Повторить измерения на восьми каналах фазированных решёток (разъём XS2) по пунктам 7.4.2.8-7.4.2.14, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ФАР», того канала для которого происходят измерения. Канал с генератором и канал с активированным приемником должны быть разные. Корректировать схему подключения (рисунок 5), чтобы разъём канала с генератором системы был подключен ко входу синхронизации генератора.

• 7.4.2.20 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ДАВ» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК».

• 7.4.2.21 Вызвать окно «Параметры синхроимпульсов» нажатием соответствующей кнопки ( ^-i), в появившемся окне деактивировать чекбокс «Автоматически отключать ЗИ (*)», для параметра «Период, мкс» установить значение «2000» и нажать кнопку «ОК».

• 7.4.2.22 В окне «Состояние каналов» на вкладке «Система ДАВ», вызвать меню, нажав правой кнопкой мыши в области каналов, затем выбрать пункт «Отключить все каналы на странице». Выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 0.1», рисунок 3). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 0.1», рисунок 3).

• 7.4.2.23 Нажать кнопку «Параметры ВРЧ» (JM), в появившемся окне «Номер канала» для параметра «Система» выбрать в выпадающем списке значение «Система ФАР», для параметра «Номер канала» выбрать значение «1» и затем нажать кнопку «ОК». В появившемся окне «Канал «Система ДАВ» 1 ВРЧ» деактивировать чекбокс «Включить ВРЧ». Переключаясь между каналами при помощи кнопок навигации (««» и «»»), повторить действие для всех каналов системы.

• 7.4.2.24 Подключить согласующие переходники к разъёмам XS7 и XS3 системы. Собрать схему, приведенную на рисунке 6.



  Рисунок 6 - Схема для определения абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника для каналов дифракционного метода

• 7.4.2.25 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ДАВ» в выпадающем списке, и значение «1» для параметра «Номер канала», затем нажать кнопку «ОК». При помощи кнопок переключения каналов (А1 и А1) в нижней левой части окна «Обработанный сигнал» переключиться на канал «ДАВ 0.1».

• 7.4.2.26 Установить значение ослабления на магазине затуханий 41 дБ для ослабления

  сигнала, установленного на генераторе.

  • 7.4.2.27 Установить сигнал на генераторе: синус, пачка, 1 цикл, частота 7,4 МГц, амплитуда 0,2 В, синхронизация - внешняя.

  • 7.4.2.28 Вызвать меню, нажав правой кнопкой мыши в окне «Обработанный сигнал», выбрать пункт «Настройки». В появившемся окне «Параметры окон просмотра сигналов» на вкладке «Показатели» активировать чекбоксы для параметров «Импульсы», «AD», «AD’», настройки «Выводить показатели» и нажать кнопку «ОК».

• 7.4.2.29 Вызвать окно «Параметры стробов» нажатием соответствующей кнопки (М В появившемся окне на вкладке «Стробы ФАР» скорректировать значения начала и ширины строба «AD»: значение ширины (параметр «L. AD») установить равным «30», а начало (параметр «S. AD») установить так, чтобы сигнал находился в стробе. Нажать кнопку «Выровнить все стробы», для того чтобы настройки применились ко всем каналам. Для более тонкой настройки в окне «Обработанный сигнал» также можно корректировать строб: перемещение строба осуществляется, движением курсора с удержанием за середину строба; изменение ширины строба - движением курсора с удержанием с краёв строба.

• 7.4.2.30 Установить значение усиления на системе 0 дБ для приемника первого канала. Корректировка усиления осуществляется изменением значения параметра «Усиление» в окне «Состояние каналов» на вкладке «Система ДАВ» в строке для соответствующего ранее активированного приемника.

• 7.4.2.31 Установить начальное значение ослабления на магазине затуханий Go 40 дБ.

• 7.4.2.32 Амплитуду сигнала на генераторе подобрать таким образом, чтобы показание уровня амплитуды (значение «AD» в правой части окна «Обработанный сигнал») было «14 дБ» - начальное значение измеренной амплитуды G_H3Mo, дБ.

• 7.4.2.33 Установить значение ослабления на магазине затуханий G\ 40,1 дБ.

• 7.4.2.34 Прочитать измеренное системой значение амплитуды сигнала (значение показания «AD» в правой части окна «Обработанный сигнал»). Выполнить измерение пять раз, рассчитать среднее арифметическое значение амплитуды сигнала G_H3Mi, дБ.

• 7.4.2.35 Рассчитать абсолютную погрешность измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ) по формуле (3).

• 7.4.2.36 Повторить пункты 7.4.2.31-7.4.2.35, устанавливая на магазине затуханий следующие значения ослабления: 41, 42, 45, 50, 55, 60 дБ.

• 7.4.2.37 Повторить измерения на трёх каналах дифракционного метода (разъём XS7) по пунктам 7.4.2.29-7.4.2.36, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ДАВ», того канала для которого происходят измерения. Канал с генератором соответствующий этому каналу тоже должен быть активированным.

• 7.4.2.38 Собрать схему, приведенную на рисунке 6, подключив согласующий переходник, к разъёму XS8 системы, вместо разъёма XS7.

• 7.4.2.39 В окне «Состояние каналов» на вкладке «Система ДАВ» выбрать генератор второго канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 90.1»). Выбрать приемник первого канала и двойным щелчком левой кнопки мыши активировать его (в строке «ДАВ 90.1»).

• 7.4.2.40 Вызвать окно «Обработанный сигнал» нажатием соответствующей кнопки ( м в появившемся окне «Номер канала» выбрать для параметра «Система» значение «Система ДАВ» в выпадающем списке, и значение «4» для параметра «Номер канала», затем нажать кнопку «ОК». При помощи кнопок переключения каналов (А1 и А.) в нижней левой части окна «Обработанный сигнал» переключиться на канал «ДАВ 90.1».

• 7.4.2.41 Повторить измерения на трех каналах дифракционного метода (разъём XS8) по пунктам 7.4.2.25-7.4.2.36, оставляя активированным приемник в окне «Состояние каналов» на вкладке «Система ДАВ», того канала для которого происходят измерения. Канал с генератором соответствующий этому каналу тоже должен быть активированным. Корректировать схему подключения (рисунок 6), чтобы разъём канала с генератором системы был подключен ко входу синхронизации генератора.

• 7.4.2.42 Повторить измерения с подключением к разъемам XS9 («ДАВ 45.1»), XS10 («ДАВ -45.1») по пунктам 7.4.2.38-7.4.2.41.

• 7.4.2.43 Система считается прошедшей операцию поверки с положительным результатом, если диапазон измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ) составляет от 1 до 20 дБ и абсолютная погрешность измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ) не превышает ± 1 дБ.

• 7.5.1 Рассчитать абсолютную погрешность измерений длительности временных интервалов по формуле:

AD = (П_изм/ - Авмо) - (Dj - Do),                        (1)

где Do - значение начальной задержки сигнала, установленное на генераторе, мкс;

D, - значение текущей задержки сигнала, установленное на генераторе, мкс;

D_h3mo - среднее арифметическое значение начальной задержки сигнала, измеренное системой, мкс;

D„_3Mi - среднее арифметическое значение текущей задержки сигнала, измеренное системой, мкс.

i - номер измерения.

• 7.5.2 Рассчитать абсолютную погрешность измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ) по формуле:

AG — (G_H3M1 - Сгизмо)" G_b                                 (2)

где Gi - значение текущего ослабления на магазине затуханий, дБ;

бизмо - среднее арифметическое значение начальной амплитуды сигнала, измеренное системой, дБ;

G_H3Mi - среднее арифметическое значение текущей амплитуды сигнала, измеренное системой, дБ;

i - номер измерения.

• 7.5.3 Рассчитать абсолютную погрешность измерений отношений амплитуд сигналов на входе приемника (по отношению к 1 мкВ) по формуле:

AG = (GiBMi - Сизмо) - (Gi, - Go)                           (3)

где Go - значение начального ослабления на магазине затуханий, дБ;

Gi - значение текущего ослабления на магазине затуханий, дБ;

G_H3Mo - среднее арифметическое значение начальной амплитуды сигнала, измеренное системой, дБ;

GinMi - среднее арифметическое значение текущей амплитуды сигнала, измеренное системой, дБ;

i - номер измерения.

• 7.5.4 Система считается прошедшей поверку с положительным результатом и допускается к применению, если все операции поверки пройдены с положительным результатом. В ином случае система считается прошедшей поверку с отрицательным результатом и не допускается к применению.

• 8.1 Результаты поверки оформляются протоколом поверки. Рекомендуемая форма протокола поверки приведена в приложении А. Протокол может храниться на электронных носителях.

• 8.2 При положительных результатах поверки по запросу заказчика может быть оформлено свидетельство о поверке в установленной форме.

• 8.3 При отрицательных результатах поверки по запросу заказчика может быть оформлено извещение о непригодности в установленной форме с указанием причин непригодности.

• 8.4 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

Разработчики:

Начальник отдела

ФГУП «ВНИИОФИ»

Инженер 2 категории

ФГУП «ВНИИОФИ»

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ первичной/периодической поверки № от «_____»_______________20__года

Средство измерений:_______________________________________________________________

Серия и номер клейма предыдущей поверки:_________________________________________

Заводской номер:_____________________________________________________________________

Принадлежащее:________________________________________________________________

Поверено в соответствии с методикой поверки:________________________________________

При следующих значениях влияющих факторов:

Температура окружающей среды

Атмосферное давление

Относительная влажность

Напряжение переменного тока

Частота переменного тока

С применением эталонов:__________________________________________________________

Результаты поверки:

А.1 Внешний осмотр__________

А.2 Проверка идентификации ПО.

А.З Опробование_____________

А.4 Результаты определения метр

Заключение:

Средство измерений признать пригодным (или непригодным) для применения

(Обязательное)

Электрическая принципиальная схема диодного ограничителя

Перечень элементов диодного ограничителя представлен в таблице Б.1.

Таблица Б.1 - Перечень элементов диодного ограничителя

Устройство и принцип действия ограничителя.

Ограничитель амплитуды сигналов собран на кремниевых диодах VD1, VD2 по схеме двухстороннего ограничителя и обеспечивает амплитуду выходного сигнала не более 5 В при входном сигнале не более 600 В. Ограничитель собирают в экранированном корпусе.

18
